TS312 - Vocero ALTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz amplificado para sonorización
Marca	Alto Professional
Modelo	TS312
Categoría	Altavoz activo
Dimensiones (An x Al x Pr)	Aproximadamente 348 x 561 x 330 mm
Peso	Aproximadamente 17,2 kg
Alimentación	100-240 V CA, 50/60 Hz (cable de alimentación incluido)
Potencia pico	2000 W
Respuesta en frecuencia	50 Hz - 20 kHz
Altavoz de graves	12 pulgadas (305 mm)
Altavoz de agudos	1,4 pulgada (35,6 mm) de compresión
Entradas de audio	2 combos XLR/TRS 6,35 mm (línea/micrófono)
Salida de audio	1 XLR (Mix Out)
Controles	Volumen (2 canales), interruptor Contour (+3 dB graves/agudos), interruptor de desconexión de tierra (Ground Lift)
Indicadores LED	Alimentación (Power), Señal/Límite (Signal/Limit), Recorte (Clip)
Protección	Limitador de pico, protección térmica
Montaje	Soporte tipo poste (35 mm) en la parte inferior del altavoz
Carcasa	Plástico moldeado con rejilla de acero
Temperatura de funcionamiento	0 °C a 40 °C
Humedad	No exponer a la humedad
Mantenimiento y limpieza	Desconectar el aparato antes de limpiar. Usar un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No abrir el aparato. Usar sobre una superficie estable. Respetar los códigos de construcción para el montaje. Mantener los cables fuera del alcance del público.
Piezas de repuesto / Reparabilidad	Fusible reemplazable (retirar la lengüeta). Las demás reparaciones deben ser realizadas por un técnico cualificado.
Contenido de la caja	Altavoz TS312, cable de alimentación, guía de uso, instrucciones de seguridad y garantía
Información general	Diseñado para sonorización en vivo, compatible con consolas de mezcla y micrófonos. Garantía: consultar la guía proporcionada.

Preguntas frecuentes - TS312 ALTO

¿Qué tipos de cables se necesitan para conectar una fuente de audio?

Use cables XLR o TRS de 6,35 mm (no incluidos) para conectar una fuente de audio a las entradas combo. Para la salida a otro altavoz, use un cable XLR estándar.

¿Cómo ajustar el volumen correctamente?

Antes de conectar una fuente, ajuste el volumen al mínimo (a la izquierda). Para una fuente de línea (consola, reproductor), use la graduación externa Line y generalmente no exceda 0 dB. Para un micrófono o instrumento, use la graduación Mic; puede usar todo el rango de rotación, pero vigile el LED Signal Limit: si se enciende, reduzca el volumen para evitar dañar el altavoz.

¿Puedo usar un micrófono de condensador con el TS312?

El TS312 no proporciona alimentación phantom +48 V. Si usa un micrófono de condensador, conéctelo primero a una alimentación phantom externa, luego conecte la salida a la entrada del altavoz.

¿Cómo montar el TS312 en un pie o soporte?

Inserte el poste del soporte en la base ubicada debajo del altavoz. Asegúrese de que el soporte sea estable, sobre una superficie plana, y que sus patas estén completamente desplegadas. Verifique que el soporte pueda soportar el peso del altavoz (aproximadamente 17,2 kg). Evite montar varios altavoces en un mismo soporte.

¿Qué hacer si el fusible está dañado?

Desconecte el altavoz. Levante la lengüeta del fusible cerca de la entrada de alimentación CA y reemplácelo por un fusible del mismo calibre (indicado debajo de la entrada de alimentación). Para el modelo TS308, el fusible se encuentra al lado del interruptor. Use siempre un fusible del calibre adecuado para evitar dañar el aparato.

¿Qué significan los LED en el panel trasero?

El LED Power se enciende cuando el altavoz está encendido. El LED Signal/Limit se vuelve verde en presencia de señal, parpadea a bajo nivel y permanece encendido a nivel más alto; se vuelve rojo cuando el limitador de pico está activado. El LED Clip indica recorte: si permanece rojo, reduzca el volumen de la fuente.

¿Para qué sirve el interruptor Contour?

El interruptor Contour acentúa las frecuencias bajas y altas en +3 dB. En posición presionada, el sonido es más dinámico; en posición soltada, la respuesta es más plana, ideal para presentaciones que requieren una reproducción neutra o para optimizar la potencia de salida.

¿Cómo reducir el zumbido o los ruidos parásitos?

Use el interruptor de desconexión de tierra (Ground Lift) ubicado en el panel trasero. Presionar este botón puede cortar un bucle de tierra y eliminar ruidos no deseados. Pruebe ambas posiciones para determinar cuál ofrece el mejor resultado.

¿Puedo usar el TS312 con una guitarra eléctrica?

Sí, pero recomendamos usar una guitarra con pastillas activas. Si usa pastillas pasivas, conecte la guitarra a un previo o a una caja DI externa, luego conecte la salida de línea a la entrada del altavoz. Para la entrada 2, asegúrese de no ajustar el volumen más allá de 0 dB.

¿Cómo conectar dos altavoces TS312 en estéreo?

Conecte las salidas izquierda y derecha de su consola de mezcla a las entradas de cada altavoz TS312 (uno por lado). Asegúrese de que los selectores de entrada estén en Line. Para una misma mezcla mono en ambos, conecte la salida Mix Out de un altavoz a la entrada del otro.

MANUAL DE USUARIO TS312 ALTO

Guía del usuario (Español)

Introducción

Gracias por comprar el Altavoz de la Serie TS3. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

Altavoz de la Serie TS3

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.

Precaución: Para reducir el riesgo de shock eléctrico, no conecte el altavoz de la Serie TS3 a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.
• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.
• No monte varios altavoces en el mismo soporte o columna.
• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.
• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina	fabril
0,5	110	Aeropuerto
0,25 o menos 115 Concierto de rock

Instalación

Control de volumen

El altavoz serie TS3 es capaz de recibir fuentes de audio tanto de nivel de línea como de nivel de micrófono. Antes de conectar su fuente de audio, gire la perilla Volume hacia la posición mínima (completamente en sentido antihorario).

Fuente de audio de nivel de línea

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line.

Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TS3.

O SIGNAL LIMIT

En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB.

Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

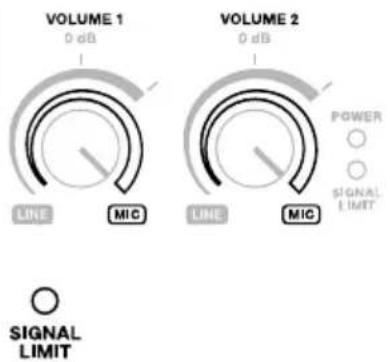

Fuente de audio de nivel de micrófono

Importante: Si está utilizando un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de línea (como se explicó anteriormente).

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

A medida que aumenta el ajuste de la perilla Volume, no deje de observar el indicador de límite de señal. Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TS3.

Ejemplos

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Nota: Estos ejemplos muestran el panel trasero utilizado por los modelos TS310, TS312 y TS315, aunque todos los modelos de la serie TS3 tienen las mismas entradas y salidas.

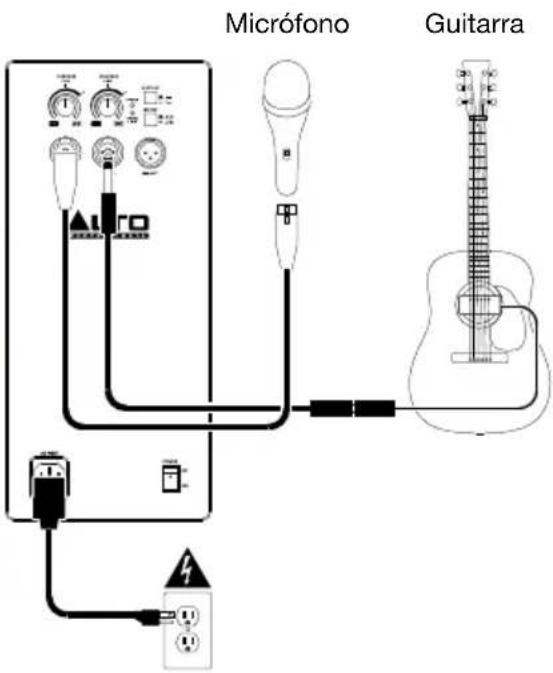

Ejemplo A: Uno altavoz

Conecte un micrófono dinámico a la entrada 1 mediante un cable XLR o TRS de 6,35 mm (1/4 pulg.). Conecte una guitarra con captador activo a la entrada 2 mediante un cable TS o TRS de 6,35 mm (1/4 pulg.). Para la entrada 2, no gire la perilla Volume más allá de la posición de 0 dB.

Nota: Al utilizar el altavoz de la Serie TS3 con una guitarra, recomendamos utilizar una con captador activo en lugar de una con captador pasivo. Si utiliza una guitarra con captador pasivo, conéctela a un preamplificador externo o caja de entrada directa (DI), y conecte la salida de nivel de línea al altavoz.

También recomendamos utilizar micrófonos dinámicos con el altavoz de la Serie TS3 en lugar de micrófonos condensadores. Si utiliza micrófonos que requieren +48 V de potencia fantasma, recomendamos conectarlos a una fuente de potencia fantasma externa antes de conectarlos al altavoz.

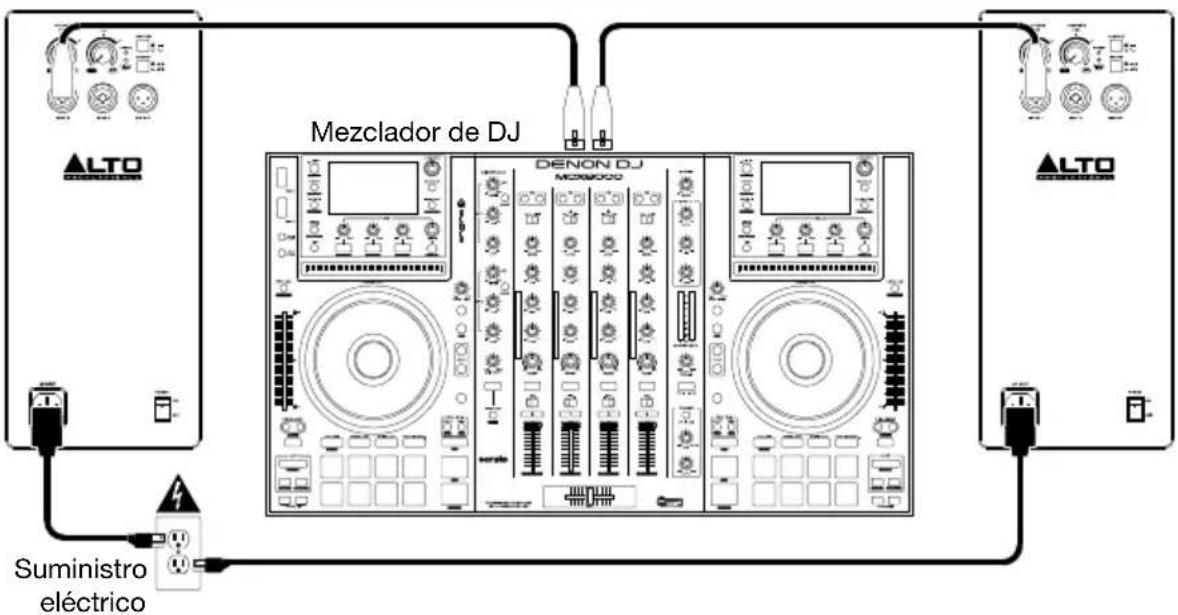

Ejemplo B: Dos altavoces

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TS3. Asegúrese de que los selectores de entrada de los altavoces estén en la posición Line (Línea). No gire las perillas Volume más allá de la posición de 0 dB.

Consejo: Para enviar la misma mezcla a ambos altavoces de la Serie TS3, conecte ambos canales de su mezclador de DJ, controlador, etc. a las entradas 1 y 2 de un altavoz, y a continuación conecte la salida Mix (mezcla) de ese altavoz a la entrada 1 del otro altavoz. Ambos altavoces de la Serie TS3 reproducirán entonces mezclas mono sumadas idénticamente.

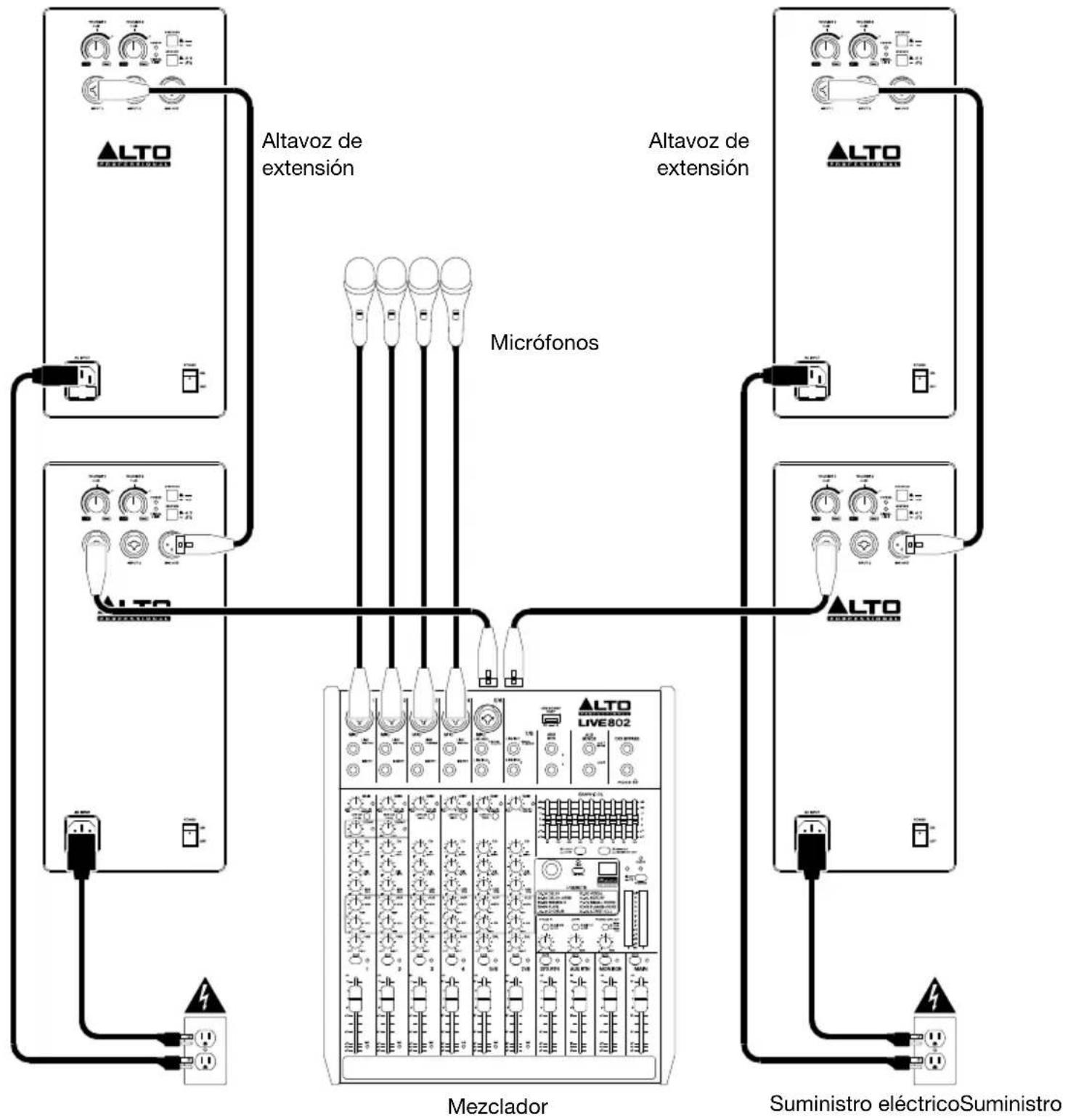

Ejemplo C: Dos altavoces + dos extensiones

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TS3. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TS3 a las entradas de sus altavoces de extensión.

Características

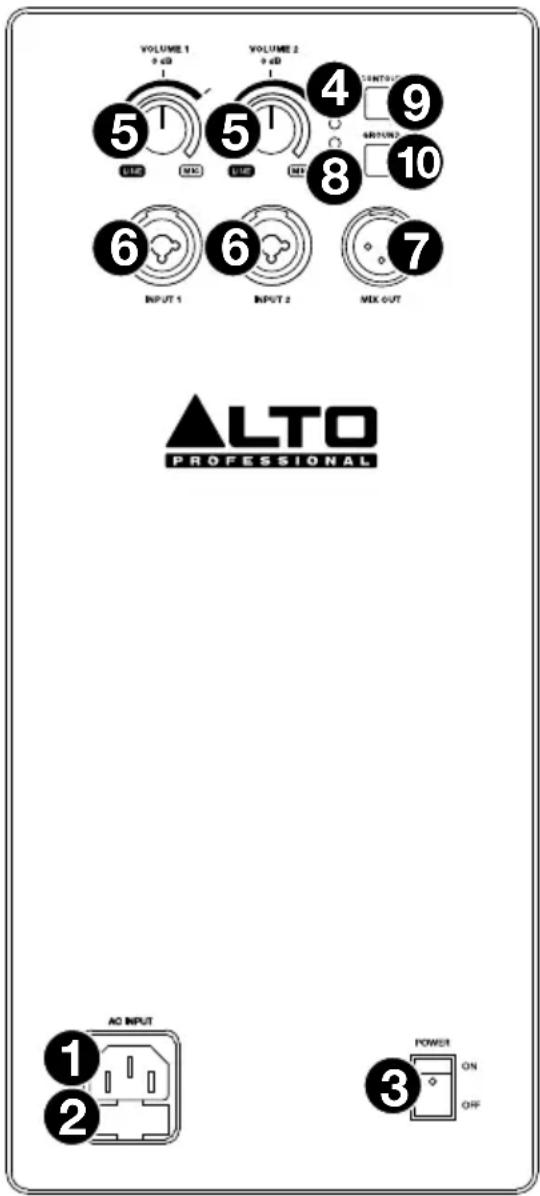

Panel trasero

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

Nota: En el modelo TS308, el fusible se encuentra junto al interruptor de encendido en lugar de junto a la entrada de CA.

1. Interruptor de encendido: Use este interruptor para encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
2. LED de encendido: Este LED se ilumina cuando el altavoz está encendido.
3. Volumen: Gire esta perilla para ajustar el volumen del altavoz.

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line. En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

Consulte Instalación > Control de volumen para más información.

1. Entrada: Use un cable XLR o 6,35 mm (1/4 pulg.) estándar (no incluido) para conectar su fuente de audio a esta entrada.
2. Salida para mezclador: Utilice un cable XLR estándar (no incluido) para conectar esta salida a la entrada de otro altavoz (por ej. otro altavoz TS3).
3. LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.
4. Contorno: Acople (oprima) este interruptor para resaltar las frecuencias bajas y altas en +3 dB. Desacople (levante) el interruptor para lograr una respuesta más plana en actuaciones en vivo o para máxima salida.
5. Interruptor de tierra: Acople (oprima) este interruptor para reducir el zumbido o ruido.
