MANUAL DE USUARIO Tourmax SXA18 ALTO

GUÍA DE INICIO RÁPIDO

ESPAÑOL (7 - 10)

QUICKSTART GUIDE (ENGLISH)

BOX CONTENTS

SXA18P

Quickstart Guide

GUÍA DE INICIO RÁPIDO (ESPAÑOL)

CONTENIDO DE LA CAJA

SXA18P

Guía de inicio rápido

Folleto de información sobre la seguridad y la garantía

INSTALACIÓN RÁPIDA

1. Asegúrese de que todos los artículos indicados en CONTENIDO DE LA CAJA estén incluidos en la misma.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque todos los dispositivos en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los atenuadores (faders) y perillas de ganancia estén en posición "cero".
6. Conecte las salidas de todas las fuentes de sonido a las entradas del amplificador, como se indica en el diagrama.
7. Conecte las salidas del amplificador a los altavoces.
8. Enchufe todos los dispositivos a un suministro eléctrico apropiado.
9. Encienda todo en el siguiente orden:
10. Fuentes de sonido (por ejemplo, micrófonos, giradiscos, reproductores de CD, etc.)
11. Mezclador
12. Amplificador
13. Altavoces
14. Al apagar los equipos, apague los mismos en el siguiente orden:
15. Altavoces
16. Amplificador
17. Mezclador
18. Fuentes de sonido

DIAGRAMA DEL PANEL TRASERO DEL SXA 18P

1. Conmutador directo/pasivo - Fija el modo de funcionamiento de los altavoces. Consulte la tabla de la página de Especificaciones para conocer más detalles sobre cómo afecta esto al enrutamiento de la señal
2. Conector de entrada - Conecte su cable Speakon* a esta entrada
3. Conector pasante/de salida - Conecte su cable Speakon* a esta salida

PIEZAS DE HARDWARE DEL ARREGLO DE LÍNEA

FB-1

* Speakon es una marca comercial de Neutrik® AG., registrada en EE.UU. y otros países.

Configuración de arreglo mediano

Se presenta a continuación un ejemplo de aplicación del HFC a un arreglo de cuatro SXA18. En esta configuración particular, el HFC que está sobre el altavoz de arriba se ajusta a +3 dB y el del altavoz de abajo a 0 dB.

Configuración de arreglo pequeño

Éste es un ejemplo de la aplicación del HFC con dos SXA18 en un arreglo pequeño, con el altavoz de arriba ajustado a +3 dB y el de abajo a 0 dB. No apile más de dos altavoces SXA18P/ 28P en la columna.

Asegúrese de bloquear los dos gabinetes de altavoces con los elementos de fijación originales.

Bastidor para arreglos

La tabla siguiente define el número máximo de altavoces que se pueden suspender usando el altavoz para arreglos FB-1. Se mantiene un factor de diseño de seguridad para las configuraciones de altavoces indicadas en la tabla.

Configuraciones máximas del arreglo

Cantidad máxima de SXA28P del arreglo (satélite)	2	3	4	5	6
Cantidad máxima de SXA18P del arreglo	1	1	1	0	0

+3dB 0dB

Advertencia sobre la seguridad de la suspensión

• Nunca exceda el máximo recomendado de gabinetes de altavoces indicado en la tabla.
• Investigue y entienda las reglamentaciones y los requisitos locales del país donde tiene previsto instalar el arreglo de línea. Para que el sistema de suspensión sea seguro, se requiere el armado correcto de todos los elementos de fijación asociados.
• Se recomienda la suspensión en dos puntos con carga uniforme de cada ubicación de elevación cuando se usa el bastidor para arreglos FB-1

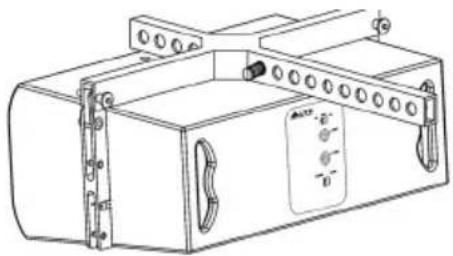

Conexión del bastidor para arreglos

El bastidor FB-1 se conecta al SXA-HD-L y el SXA-HD-R con pasadores de liberación rápida ALTO.

FIJACIÓN DE LOS ALTAVOCES

Toda vez que dos o más SXA18P y SXA28P se colocan juntos en un arreglo, se deben sujetar mecánicamente entre sí. Consulte los detalles en el diagrama de abajo.

DESPLIEGUE DEL SISTEMA EN SUSPENSIÓN Y COMPRESIÓN

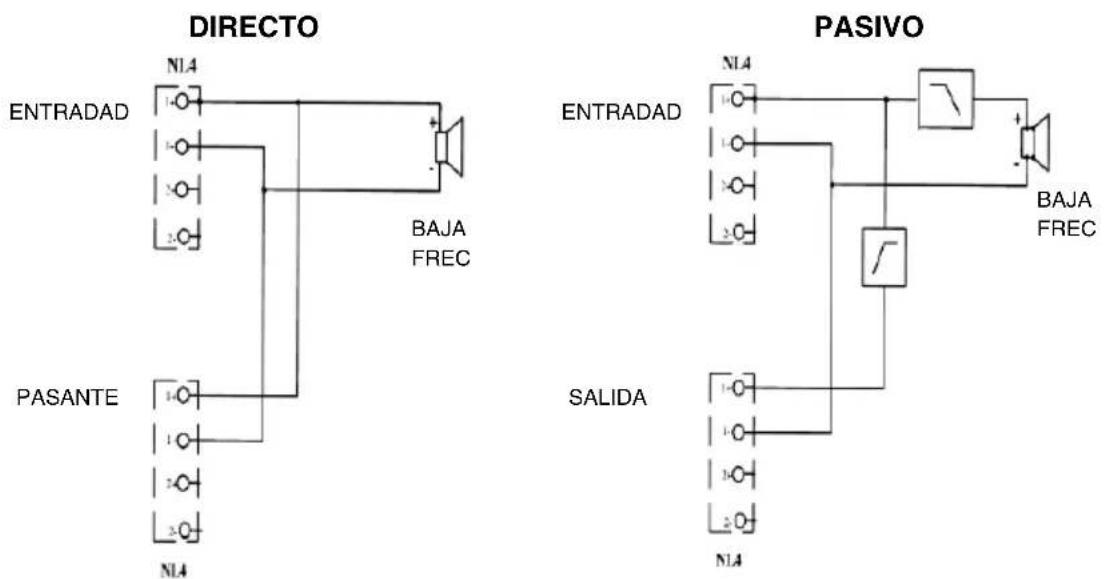

MODOS DIRECTO Y PASIVO

CONEXIÓN: 12 SXA28P + 8 SXA18P

LADO DERECHO SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA18P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P SXA28P Amplificadores alimentados LADO IZQUIERDO Bloque de conectores Bloque de conectores Amplificadores alimentados LADO IZQUIERDO
