Produkttyp	Aktivlautsprecher für Beschallung
Marke	Alto Professional
Modell	TS312
Kategorie	Aktivlautsprecher
Abmessungen (B x H x T)	Ca. 348 x 561 x 330 mm
Gewicht	Ca. 17,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz (Netzkabel enthalten)
Spitzenleistung	2000 W
Frequenzgang	50 Hz - 20 kHz
Tieftöner	12 Zoll (305 mm)
Hochtöner	1,4 Zoll (35,6 mm) Kompressionstreiber
Audioeingänge	2x Kombi XLR/TRS 6,35 mm (Line/Mic)
Audioausgang	1x XLR (Mix Out)
Bedienelemente	Lautstärke (2 Kanäle), Contour-Schalter (+3 dB Bässe/Höhen), Ground-Lift-Schalter
LED-Anzeigen	Betrieb (Power), Signal/Limit (Signal/Limit), Übersteuerung (Clip)
Schutz	Spitzenbegrenzer, thermischer Schutz
Montage	Stativflansch (35 mm) an der Gehäuseunterseite
Gehäuse	Kunststoffspritzguss mit Stahlgitter
Betriebstemperatur	0 °C bis 40 °C
Feuchtigkeit	Nicht Feuchtigkeit aussetzen
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Gerät nicht öffnen. Auf stabiler Oberfläche verwenden. Bauvorschriften für die Montage beachten. Kabel außerhalb der Reichweite des Publikums halten.
Ersatzteile / Reparierbarkeit	Austauschbare Sicherung (Lasche entfernen). Andere Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden.
Lieferumfang	TS312 Lautsprecher, Netzkabel, Bedienungsanleitung, Sicherheitshinweise und Garantie
Allgemeine Informationen	Entwickelt für Live-Beschallung, kompatibel mit Mischpulten und Mikrofonen. Garantie: Siehe beiliegende Anleitung.

Häufig gestellte Fragen - TS312 ALTO

Welche Kabeltypen werden zum Anschluss einer Audioquelle benötigt?

Verwenden Sie XLR- oder TRS-Kabel 6,35 mm (nicht im Lieferumfang), um eine Audioquelle an die Combo-Eingänge anzuschließen. Für den Ausgang zu einem weiteren Lautsprecher verwenden Sie ein Standard-XLR-Kabel.

Wie stelle ich die Lautstärke richtig ein?

Stellen Sie die Lautstärke vor dem Anschließen einer Quelle auf Minimum (links). Für eine Line-Quelle (Mischpult, Player) verwenden Sie die äußere Skala Line und überschreiten Sie im Allgemeinen nicht 0 dB. Für ein Mikrofon oder Instrument verwenden Sie die Skala Mic; Sie können den gesamten Drehbereich nutzen, achten Sie jedoch auf die LED Signal Limit: Wenn sie leuchtet, reduzieren Sie die Lautstärke, um Schäden am Lautsprecher zu vermeiden.

Kann ich ein Kondensatormikrofon mit dem TS312 verwenden?

Der TS312 liefert keine +48 V Phantomspeisung. Wenn Sie ein Kondensatormikrofon verwenden, schließen Sie es zuerst an eine externe Phantomspeisung an und verbinden Sie dann den Ausgang mit dem Eingang des Lautsprechers.

Wie montiere ich den TS312 auf einem Stativ oder Ständer?

Stecken Sie die Stativstange in die Aufnahme unter dem Lautsprecher. Stellen Sie sicher, dass der Ständer stabil, auf einer ebenen Fläche steht und die Füße vollständig ausgefahren sind. Überprüfen Sie, ob der Ständer das Gewicht des Lautsprechers (ca. 17,2 kg) tragen kann. Montieren Sie nicht mehrere Lautsprecher auf einem Ständer.

Was tun, wenn die Sicherung defekt ist?

Trennen Sie den Lautsprecher vom Netz. Heben Sie die Sicherungslasche neben dem Netzeingang an und ersetzen Sie die Sicherung durch eine gleichen Typs (angegeben unter dem Netzeingang). Beim Modell TS308 befindet sich die Sicherung neben dem Schalter. Verwenden Sie stets eine Sicherung mit dem richtigen Nennwert, um Schäden am Gerät zu vermeiden.

Was bedeuten die LEDs auf der Rückseite?

Die LED Power leuchtet, wenn der Lautsprecher eingeschaltet ist. Die LED Signal/Limit wird bei Signal grün, blinkt bei niedrigem Pegel und leuchtet bei höherem Pegel dauerhaft; sie wird rot, wenn der Spitzenbegrenzer aktiviert ist. Die LED Clip zeigt eine Übersteuerung an: Wenn sie dauerhaft rot leuchtet, reduzieren Sie die Lautstärke der Quelle.

Wozu dient der Contour-Schalter?

Der Contour-Schalter hebt die Bass- und Höhenfrequenzen um +3 dB an. In gedrückter Position ist der Klang dynamischer; in losgelassener Position ist der Frequenzgang linearer, ideal für Darbietungen, die eine neutrale Wiedergabe erfordern, oder zur Optimierung der Ausgangsleistung.

Wie reduziere ich Brummen oder Störgeräusche?

Verwenden Sie den Ground Lift-Schalter auf der Rückseite. Das Drücken dieser Taste kann eine Masseschleife unterbrechen und unerwünschte Geräusche beseitigen. Probieren Sie beide Positionen aus, um diejenige zu finden, die das beste Ergebnis liefert.

Kann ich den TS312 mit einer E-Gitarre verwenden?

Ja, aber wir empfehlen die Verwendung einer Gitarre mit aktiven Tonabnehmern. Bei passiven Tonabnehmern schließen Sie die Gitarre an einen externen Vorverstärker oder eine DI-Box an und verbinden Sie dann den Line-Ausgang mit dem Eingang des Lautsprechers. Achten Sie bei Eingang 2 darauf, die Lautstärke nicht über 0 dB einzustellen.

Wie verbinde ich zwei TS312-Lautsprecher in Stereo?

Verbinden Sie die linken und rechten Ausgänge Ihres Mischpults mit den Eingängen jedes TS312-Lautsprechers (einer pro Seite). Stellen Sie sicher, dass die Eingangswahlschalter auf Line stehen. Für denselben Monomix auf beiden verbinden Sie den Mix Out-Ausgang eines Lautsprechers mit dem Eingang des anderen.

BEDIENUNGSANLEITUNG TS312 ALTO

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des TS3-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

TS3-Serie-Lautsprecher

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie TS3-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2014/53/EU befindet. Die vollständige EG

inMusic GmbH Harkortstr. 12 - 32 DE - 40880 Ratingen

Konformitätserklärung kann unter folgender Adresse angefordert werden:

Montage am Ständer

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.
• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.
- Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.
- Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2	100	Konzert
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115 Rock-Konzert

Konzert

mit

Setup

Lautstärkeregelung

Der Lautsprecher der TS3-Serie akzeptiert sowohl Line-Level- als auch Mic-Level-Audioquellen. Bevor Sie Ihre Audioquelle anschließen, drehen Sie den Volume-Regler auf die Minimalposition (ganz gegen den Uhrzeigersinn).

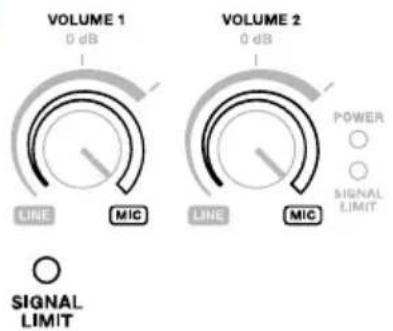

Line-Level-Audioquelle

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige.

Wenn die Signal Limit-LED leuchtet, drehen Sie den Lautstärkeregler nicht weiter auf. Dies könnte Ihren TS3-Lautsprecher beschädigen.

In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen.

Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Wichtig: Wenn Sie ein Instrument mit aktivem Vorverstärker verwenden, behandeln Sie das Instrument als Line-Level-Audioquelle (wie oben erläutert).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige.

Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Achten Sie beim Drehen des Volume-Reglers auf die Signalbegrenzungsanzeige. Wenn die Signal Limit-LED leuchtet, drehen Sie den Volume-Regler nicht weiter auf. Dies könnte Ihren TS3-Lautsprecher beschädigen.

Beispiele

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Hinweis: Diese Beispiele zeigen die Rückseite der TS310-, TS312- und TS315-Modelle, obwohl alle vier Modelle der TS3-Serie denselben Eingang und Ausgang haben.

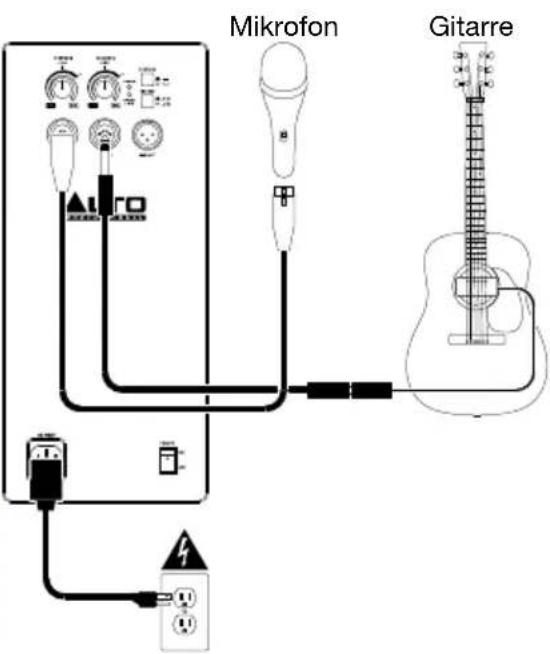

Beispiel A: Ein Lautsprecher

Schließen Sie ein dynamisches Mikrofon an den Eingang 1 mit einem XLR- oder 6,35 mm Klinkenkabel an. Schließen Sie eine Gitarre mit einem aktiven Pickup an den Eingang 2 mit einem 6,35 mm TS-Kabel oder TRS-Kabel an. Drehen Sie den Volume-Regler von Eingang 2 nicht über die 0 dB Position hinaus.

Hinweis: Wenn Sie TS3-Serie-Lautsprecher mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktiven statt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schließen Sie sie an einen externen Vorverstärker oder eine DI-Box (Direct Input) an und verbinden den Line-Level-Ausgang mit dem Lautsprecher.

Darüber hinaus empfehlen wir mit dem TS3-Serie-Lautsprecher dynamische Mikrofone anstelle von Kondensatormikrofonen zu verwenden. Wenn Sie ein Mikrofon verwenden, das +48 V Phantomspeisung erfordert, empfehlen wir, es mit einer externen Phantomspeisung zu verbinden bevor Sie es an das Lautsprecher anschließen.

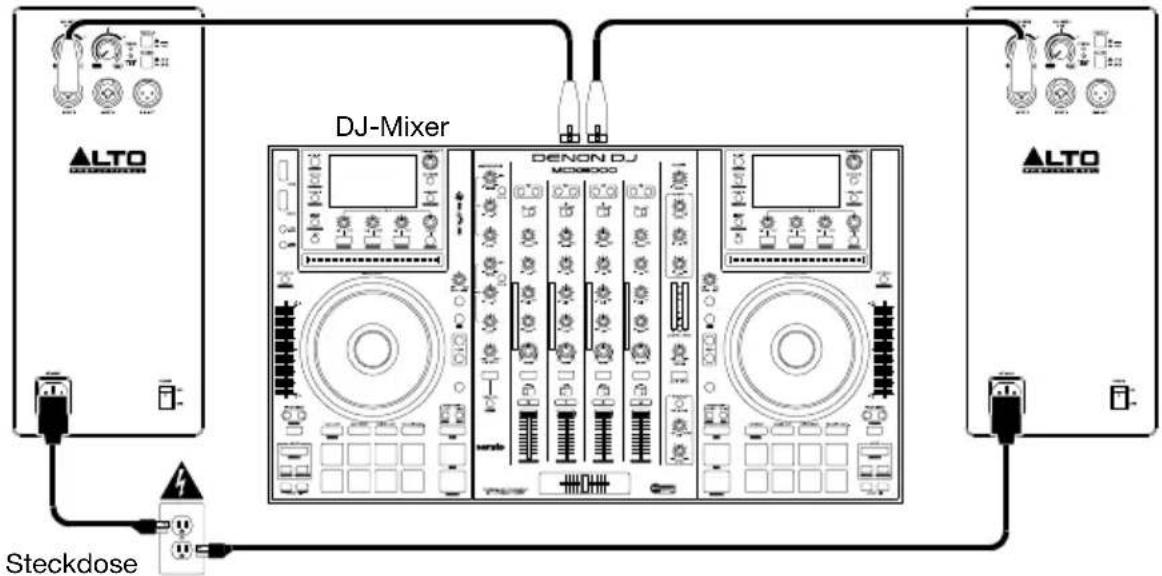

Beispiel B: Zwei Lautsprecher

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TS3 Lautsprechers. Achten Sie darauf, dass die Eingangswahlschalter des Lautsprechers auf Line gesetzt sind. Drehen Sie die Volume-Regler nicht über die 0 dB Position hinaus.

Tipp: Um den gleichen Mix an beide TS3-Serie-Lautsprecher zu senden, verbinden Sie beide Kanäle des DJ-Mixers, Controllers usw. mit den Eingängen 1 und 2 eines Lautsprecher und verbinden Sie dann den Mix-Ausgang des betreffenden Lautsprecher mit dem Eingang 1 des anderen Lautsprecher. Beide TS3-Serie-Lautsprecher spielen dann identische, summierte Mono-Mixes.


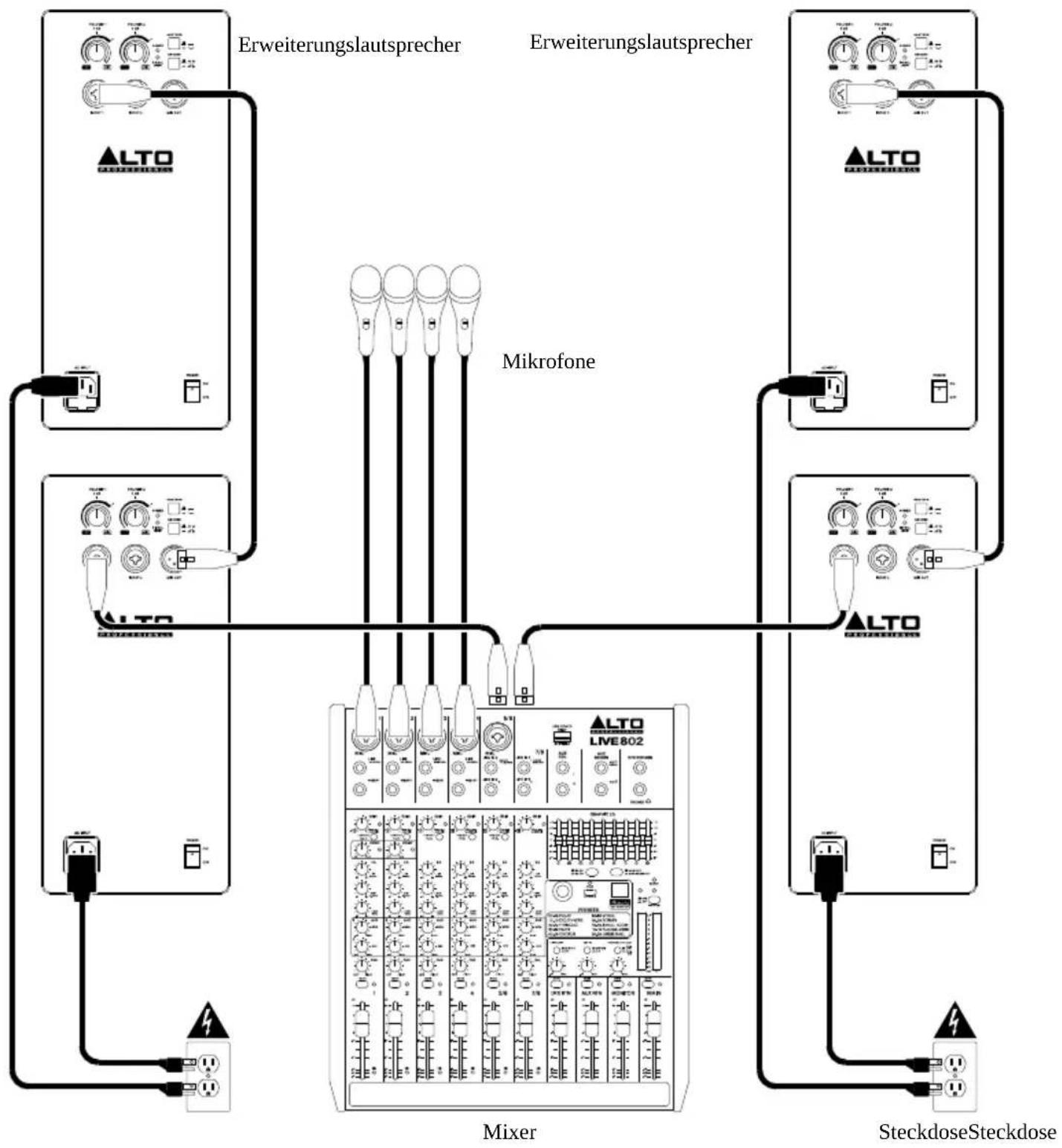

Beispiel C: Zwei Lautsprecher + zwei Erweiterungen

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TS3 Lautsprechers. Achten Sie darauf, dass die Eingangswahlschalter des Lautsprechers auf Line gesetzt sind. Verbinden Sie alle Mix Out-Ausgänge Ihrer TS3 Lautsprecher mit den Eingängen Ihrer Erweiterungslautsprecher.

Funktionen

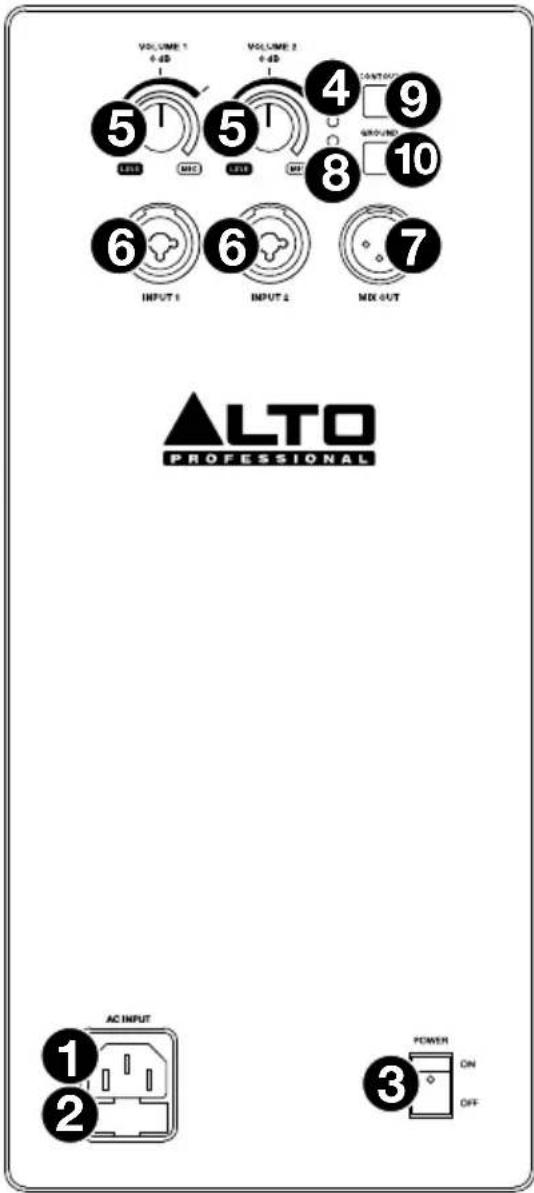

Rückseite
