MANUALE UTENTE FM-102DAB Monacor

Tuner stereo digitale per la ricezione di DAB+ e FM

Queste istruzioni sono rivolte all'utente senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

1 Possibilità d'impiego

Il FM-102DAB serve per la ricezione di stazioni FM e dalla "radio digitale" DAB+ (Digital Audio Broadcasting) nella banda III (174,928–239,200 MHz). Per memorizzare le stazioni sono disponibili 20 locazioni di memoria per FM e per DAB.

2 Avvertenze per l'uso sicuro

L'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla CE

AVVERTIMENTO L'apparecchio è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. La manipolazione scorretta può provocare delle scariche elettriche pericolose.

• Usare l'apparecchio solo all'interno di locali e proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
• Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.

• Non mettere in funzione l'apparecchio e staccare subito la spina rete se:

• l'apparecchio o il cavo rete presentano dei danni visibili;

• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

• l'apparecchio non funziona corretta- mente.

Per la riparazione rivolgersi sempre ad un'officina competente.

- Staccare il cavo rete afferrando la spina, senza tirare il cavo.

• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Collocare e collegare l'apparecchio

L'apparecchio può essere sistemato in un rack (482 mm/19"), ma può essere usato anche come apparecchio da collocare su un tavolo. Per il montaggio in un rack occorre 1 unità d'altezza (U = unità d'altezza = 44,45 mm).

Prima del collegamento o prima della modifica dei collegamenti spegnere il tuner e l'apparecchio da collegare.

1) Collegare le prese RCA LINE OUTPUT sul retro con l'ingresso Line di una apparecchio audio (amplificatore, cassa attiva, mixer, router auto matrix ecc).
2) Per il collegamento di un'antenna, sul retro si trova la presa ANTENNA. Qui è possibile inserire e avvitare l'antenna telescopica in dotazione.

Per le stazioni con segnale debole, l'antenna può essere orientata per una ricezione ottimale seguendo l'indicazione dell'intensità del segnale. Per visualizzare tale indicazione, premere il tasto INFO tante volte finché sull'ultima riga del display si vede un diagramma a barre.

3) Per l'alimentazione, collegare la relativa presa con una presa di rete (230V/50Hz) usando il cavo di rete in dotazione.

4 Funzionamento

4.1 Telecomando

1) Per inserire le batterie (2 × 1,5 V, tipo AAA = ministilo) togliere il coperchio del vano batterie situato sul retro del telecomando. Inserire le batterie come segnalato nel vano stesso e richiudere il vano con il suo coperchio.

In caso di mancato uso prolungato conviene togliere le batterie per non danneggiare il telecomando se le batterie dovessero perdere.

2) Azionando un tasto, tenere il telecomando sempre in direzione del sensore "IR". Fra il telecomando e il sensore non ci devono essere degli ostacoli.

3) Se la portata del telecomando si riduce, significa che le batterie sono scariche e che devono essere sostituite.

Non gettare le batterie scariche o difettose nelle immondizie di casa bensì negli appositi contenitori (p. es. presso il vostro rivenditore).

4.2 Tuner

1) Accendere l'apparecchio con l'interruttore di rete POWER. Sul display si vede ora l'indicazione Welcome!/Digital Radio. Successivamente viene visualizzata la stazione selezionata per ultima.
2) Le possibilità di comando sono elencate nella tabella qui di fianco. Alcune impostazioni sono possibili alternativamente attraverso un menu. Altre impostazioni sono possibili invece solo attraverso il menu. La struttura del menu è rappresentata alle pagine 18 e 19. Per aprire il menu premere il tasto MENU. Tutti gli ulteriori passi si vedono dalla rappresentazione.

Da alcune voci del menu, il display ritorna all'indicazione della stazione impostata se per 5 sec. circa non viene premuto nessuno dei tasti MENU, DOWN, UP o ENTER.

3) In occasione del primo uso, memorizzare per prime le stazioni che si ricevono sul luogo. Per la ricezione FM e DAB+ sono disponibili per ognuno 20 locazioni di programmi.

AUTO SCAN 1 2 3 MODE 4 5 6 MENU 7 8 9 INFO SHIFT 10 PRESET ENTER MUTE SLEEP DOWN UP FMLIST

5 Dati tecnici

DAB+

Frequenza di ricezione: . . . 174,928 MHz a 239,200 MHz

Selettività

contro il canale

adiacente:.....≥ 31 dB

contro canali

più distanti:.....≥ 49 dB

Sensibilità:....-97 dB

FM

Frequenza di ricezione: . . . 87,5–108 MHz

Passi di sintonizzazione: . . . 50 kHz

Sensibilità: 10 μV

Uscita

Livello d'uscita: .....0,4 V

Connessione:....RCA

Dati generali

Alimentazione:....230V/50Hz

Potenzaassorbita: .....max. 50 VA

Temperatura d'esercizio:...0-40°C

Dimensioni (l × h × p): . . . 482 × 44 × 210 mm, 1 U (unità d'altezza)

Peso: 2,15 kg

Con riserva di modifiche tecniche.

La MONACORE INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.

Tasto			Funzione
sul telecomando ↓
sull'apparecchio ↓
MODE × ×			Cambio fra— Ricezione FM (il display indica in alto a destra FM)— Ricezione DAB+ (FM non si vede)
Memorizzare le stazioni DAB+
AUTO SCAN × ×			Ricercare tutte le stazioni e memorizzarle automaticamente in un elenco:Tenere premuto il tasto/il pulsante per 2 sec., finché si vede Scanning.Tutte le stazioni sono memorizzate se il display visualizza la 1. stazione dell'elenco.
TUNEDOWN UP	××	×	Chiamare una stazione dell'elenco:Girare la manopola TUNE e premere il tasto ENTER* oppurepremere il tasto DOWN o UP (più volte) e premere il tasto ENTER*.
PRESET ×			Memorizzare la stazione impostata in una locazione di programmi 1 – 20:1. Premere il tasto PRESET.2. Selezionare il numero del programma con il tasto DOWN o UP.3. Tener premuto per 2 sec. il tasto ENTER finchési vede PRESET ... saved.
Memorizzare le stazioni FM
AUTO SCAN × ×			Ricercare tutte le stazioni e memorizzarle automaticamente in un elenco:Tenere premuto il tasto/il pulsante per 2 sec., finché si vede Scanning.Tutte le stazioni sono memorizzate se il display visualizza la 1. stazione dell'elenco.
FM LIST × ×			Chiamare una stazione dell'elenco:1. Premere il tasto FM LIST: il display indica FM Station List.2. Girando la manopola TUNE o premendo il tasto DOWN oUP selezionare la stazione.3. Con il tasto ENTER* chiamare la stazione.
DOWN UP × ×			Avviare la ricerca automatica:Tener premuto il tasto finché scorrono i numeri dell'indicazione della frequenza.Sintonizzazione fine a passi di 0,05 MHz:Premere il tasto brevemente (più volte).
TUNE	×		Impostazione manuale delle stazioni: girare la manopola.
PRESET ×			Memorizzare la stazione impostata in una locazione di programmi 1 – 20:1. Premere il tasto PRESET.2. Selezionare il numero del programma con il tasto DOWN o UP.3. Tener premuto per 2 sec. il tasto ENTER finchési vede PRESET ... saved.
Chiamare le stazioni memorizzate
1...10,SHIFT	××		N. Tasti4 410 1018 SHIFT, 820 SHIFT, 10
TUNE	×		Girare la manopola TUNE.Con DAB+: Scegliere una stazione dell'elenco echiamarla con il tasto ENTER*.Con FM: Scrollare il campo di ricezione a passi di 0,05 MHz.
PRESET ×			Chiamare la stazione precedente / successiva:1. Premere il tasto PRESET.2. Premere il tasto DOWN o UP (più volte). Una locazione di programma senzastazione memorizzata viene segnalata con Preset .. empty.3. Premere il tasto ENTER*.
Ulteriori funzioni
MUTE	××		Disattivare l'audio e attivarlo di nuovo.
INFO	××		Selezione delle informazioni supplementari visualizzate conDAB+ RDS (radio data system con FM, indicazione None se l'informazionemanca)× × Informazioni sul titolo/sulla trasmissione. [ABBA - Mama Mia ]× × Genre......[POP Music ]× - Nome della stazione......[RADIO 24 ]× × Ora/Data......[15:29 16-01-2018]× - Canale e frequenza......[5C 178.352MHZ ]× - Datarate, mono/stereo......[72kbps Stereo ]× × Intensità del segnale......[■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■□
SLEEP	××		Spegnimento automatico del tuner:1. Premere il tasto SLEEP in modo da vedere Sleep off.2. Con il tasto DOWN o UP oppure con la manopola TUNE impostare il tempo inminuti fino allo spegnimento.3. Premere il tasto ENTER*.4. Il tempo residuo può essere visualizzato e nascosto con il tasto SLEEP. Con itempo visualizzato, si può disattivare la funzione (Sleep off).5. Dopo il tempo impostato, il tuner si spegne. L'illuminazione del display puòcomunque essere attivata brevemente azionando un qualsiasi tasto per poterleggere l'ora e la data.6. Per la nuova accensione premere il tasto SLEEP.Il tempo di spegnimento può essere impostato anche tramite il menu.
* Al posto del tasto ENTER si può premere brevemente anche la manopolatune – ENTER /AUTOSCAN. (Tuttavia, ciò non è possibile se il tasto ENTER deve rimanere premuto per 2 secondi per salvare una stazione.)

Struttura del menu

    subgraph Del Menu
        O["Selezionare una voce del menu o un'impostazione"] --> P["TUNE girando la manopola oppure premendo il tasto"]
        Q["DOWN UP"] --> R["Down UP"]
        S["MODE DAB+ ⇔ UKW-FM"] --> T["DAB + Main menu"]
        U["Menu"] --> V["Menu"]
        W["Menu"] --> X["Menu"]
        Y["Menu"] --> Z["Menu"]
        AA["Menu"] --> AB["Menu"]
        AC["Menu"] --> AD["Menu"]
        AE["Menu"] --> AF["Menu"]
        AG["Menu"] --> AH["Menu"]
        AI["Menu"] --> AJ["Menu"]
        AK["Menu"] --> AL["Menu"]
        AM["Menu"] --> AN["Menu"]
        AO["Menu"] --> AP["Menu"]
        AQ["Menu"] --> AR["Menu"]
        AS["Menu"] --> AT["Menu"]
        AU["Menu"] --> AV["Menu"]
        AW["Menu"] --> AX["Menu"]
        AY["Menu"] --> AZ["Menu"]
        BA["Menu"] --> BB["Menu"]
        BC["Menu"] --> BD["Menu"]
        BE["Menu"] --> BF["Menu"]
        BG["Menu"] --> BH["Menu"]
        BI["Menu"] --> BJ["Menu"]
        BK["Menu"] --> BL["Menu"]
        BM["Menu"] --> BN["Menu"]
        BO["Menu"] --> BP["Menu"]
        BQ["Voce del menu solo con DAB+"] --> BR["Cancellare tutte le stazioni senza segnale"]
    end

    style Del Menu fill:#f9f,stroke:#333
    style MODE fill:#ccf,stroke:#333

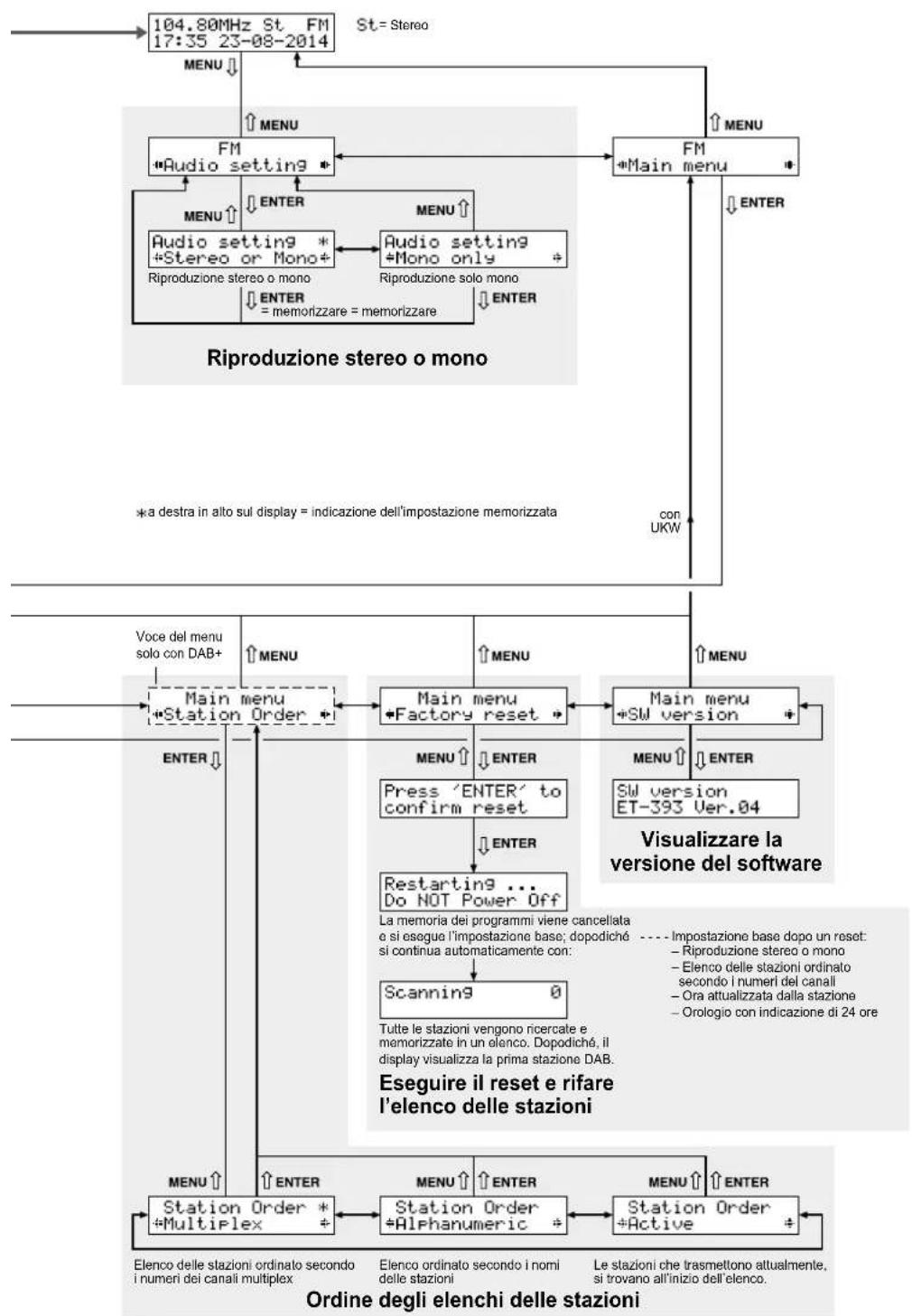


    R["Riproduzione stereo o mono"] --> S["Main menu +Station Order *"]
    S --> T["MENU ↑"]
    T --> U["Menu ↑"]
    U --> V["Main menu +Factory reset *"]
    V --> W["MENU ↑"]
    W --> X["Press 'ENTER' to confirm reset"]
    X --> Y["INPUT ↓"]
    Y --> Z["Restarting ... Do NOT Power Off"]
    Z --> AA["Scanning 0"]

    AB["Visualizzare la versione del software"] --> AC["Main menu +SW version *"]
    AC --> AD["MENU ↑"]
    AD --> AE["SW version ET-393 Ver.04"]
    AE --> AF["INPUT ↓"]
    AF --> AG["Menu ↑"]
    AG --> AH["Menu ↑"]
    AH --> AI["Menu ↑"]

    AJ["Eseguire il reset e rifare l'elenco delle stazioni"] --> AK["Station Order * +Multiplex *"]
    AK --> AL["MENU ↑"]
    AL --> AM["Menu ↑"]
    AM --> AN["Station Order +Alphanumeric *"]
    AN --> AO["INPUT ↓"]
    AO --> AP["Menu ↑"]
    AP --> AQ["Menu ↑"]

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333
    style X fill:#f9f,stroke:#333
    style Y fill:#f9f,stroke:#333
    style Z fill:#f9f,stroke:#333
    style AA fill:#f9f,stroke:#333
    style AB fill:#f9f,stroke:#333

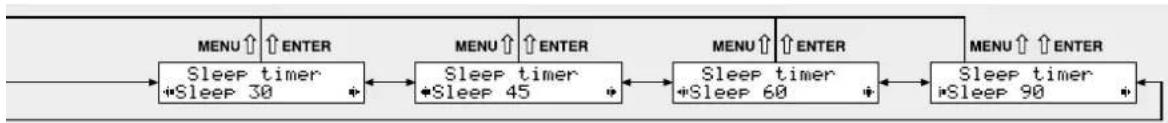


Per riattivare nuovamente il tuner premere il tasto SLEEP.
