BEDIENUNGSANLEITUNG FM-102DAB Monacor

für DAB+ und UKW-Empfang

Digital Stereo Tuner

Bestell-Nr. • Order No. 17.4490

CE

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

VEILIGHEIDSVOORSCHRIFTEN

Digitaler Stereotuner für den Empfang von DAB+ und UKW

Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Der FM-102DAB dient zum Empfang von UKW-Sendern und des „Digital-Radios“ DAB+ (Digital Audio Broadcasting) im Band III (174,928–239,200 MHz). Zum Speichern der Sender sind jeweils 20 Programmplätze für den UKW- und DAB-Empfang vorhanden.

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das €Zeichen.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
• Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,
• wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,
• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.

• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Gerät aufstellen und anschließen

Das Gerät ist für die Montage in ein Rack (482 mm/19") vorgesehen, kann aber auch als frei stehendes Tischgerät verwendet werden. Für den Einbau in ein Rack wird 1 HE benötigt (HE = Höheneinheit = 44,45 mm).

Vor dem Anschluss bzw. vor dem Verändern von Anschlüssen den Tuner und das anzuschließende Gerät ausschalten.

1) Die Cinch-Buchsen LINE OUTPUT auf der Rückseite mit dem Line-Signal-Eingang eines Audiogerätes (Verstärker, Aktivlautsprecherbox, Mischpult, Audio-Matrix-Router etc.) verbinden.

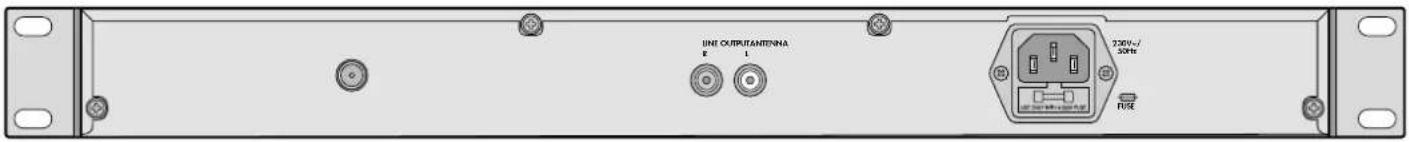

2) Für den Antennenanschluss befindet sich auf der Rückseite die Buchse ANTENNA. Hier kann auch die beiliegende Teleskopantenne aufgesteckt und festgeschraubt werden.
Bei schwachen Sendern lässt sich die Antenne anhand der Signalstärkeanzeige auf optimalen Empfang ausrichten. Zum Aufrufen dieser Anzeige die Taste INFO so oft drücken, bis in der unteren Displayzeile eine Balkenanzeige erscheint.
3) Zur Stromversorgung die Netzbuchse mit dem beiliegenden Netzkabel an eine Steck-dose (230 V/50 Hz) anschließen.

4 Bedienung

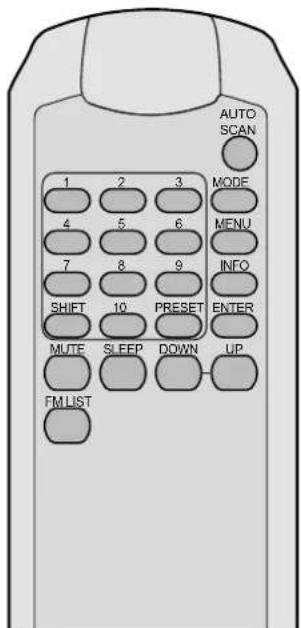

4.1 Fernbedienung

1) Zum Einsetzen der Batterien (2 × 1,5V, Größe AAA = Micro) auf der Rückseite der Fernbedienung den Batteriefachdeckel abnehmen. Die Batterien, wie im Batteriefach angegeben, einsetzen. Das Fach mit dem Deckel wieder schließen.
Bei längerem Nichtgebrauch die Batterien herausnehmen, damit die Fernbedienung bei einem eventuellen Auslaufen der Batterien nicht beschädigt wird.
2) Die Fernbedienung beim Drücken einer Taste immer in Richtung des Sensors „IR“ halten. Dabei muss Sichtverbindung zwischen der Fernbedienung und dem Sensor bestehen.
3) Lässt die Reichweite der Fernbedienung nach, sind die Batterien verbraucht und müssen ausgewechselt werden.

Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z.B. Sammelbehälter im Einzelhandel).

4.2 Tuner

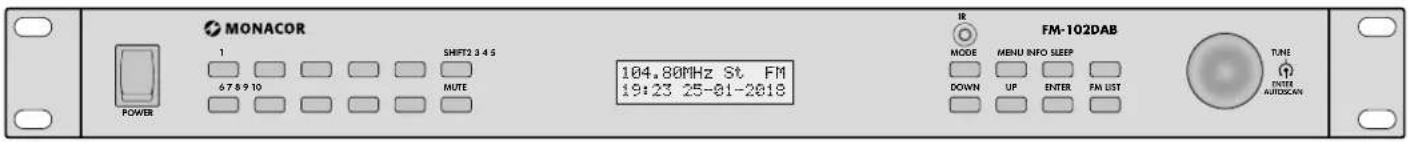

1) Das Gerät mit dem Netzschalter POWER einschalten. Auf dem Display erscheint die Anzeige Welcome!/Digital Radio. Danach wird der zuletzt gewählte Sender angezeigt.
2) Die Bedienmöglichkeiten sind in der nebenstehenden Tabelle aufgeführt. Einige Einstellungen sind alternativ über ein Menü möglich. Andere Einstellungen sind nur über das Menü möglich. Die Menüstruktur ist auf den Seiten 6 und 7 abgebildet. Zum Aufrufen des Menüs die Taste MENU drücken. Alle weiteren Schritte sind aus der Abbildung ersichtlich.
Von einigen Menüpunkten aus schaltet das Display auf die Anzeige des eingestellten Senders zurück, wenn ca. 5 Sekunden lang keine der Tasten MENU, DOWN, UP oder ENTER gedrückt wird.
3) Beim ersten Betrieb zuerst die Sender speichern, die am Standort empfangen werden können. Für den UKW- und DAB-Empfang stehen jeweils 20 Programmplätze zur Verfügung.

AUTO SCAN 1 2 3 MODE 4 5 6 MENU 7 8 9 INFO SHIFT 10 PRESET ENTER MUTE SLEEP DOWN UP FM LIST

5 Technische Daten

DAB+

Empfangsfrequenz:....174,928 MHz bis 239,200 MHz

Trennschärfe

zum Nachbarkanal:....≥ 31 dB

zu entfernteren Kanälen: ≥ 49 dB

Empfindlichkeit: .....-97 dB

UKW

Empfangsfrequenz:....87,5–108 MHz

Abstimmschritt: .....50 kHz

Empfindlichkeit: ....10 μV

Ausgang

Ausgangpegel:....0,4 V

Anschluss: ....Cinch

Allgemeine Daten

Stromversorgung:.....230V/50Hz

Leistungsaufnahme:.....max. 50 VA

Einsatztemperatur: .....0–40°C

Abmessungen (B × H × T): 482 × 44 × 210 mm, 1 HE (Höheneinheit)

Gewicht: 2,15 kg

Änderungen vorbehalten

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

Taste			Funktion
auf der Fernbedienung↓
am Gerät ↓
MODE × ×			Umschalten zwischen— UKW-Empfang (Display zeigt oben rechts FM)— DAB-Empfang (FM ausgeblendet)
DAB-Sender speichern
AUTO SCAN × ×			Alle Sender suchen und automatisch in einer Liste speichern:Die Taste / den Knopf 2 s gedrückt halten, bis Scanning angezeigt wird. Alle Sender sind gespeichert, wenn das Display den 1. Sender aus der Liste anzeigt.
TUNEDOWN UP	×× ×		Einen Sender aus der Liste aufrufen:Den Knopf TUNE drehen und die Taste ENTER* drücken oder die Taste DOWN oder UP (mehrfach) drücken und die Taste ENTER* drücken.
PRESET ×			Den eingestellten Sender auf einen Programmplatz 1 - 20 speichern:1. Die Taste PRESET drücken.2. Die gewünschte Programmnummer mit der Taste DOWN oder UP wählen.3. Die Taste ENTER 2 Sekunden gedrückt halten,bis PRESET ... saved angezeigt wird.
UKW-Sender speichern
AUTO SCAN × ×			Alle Sender suchen und automatisch in einer Liste speichern:Die Taste / den Knopf 2 s gedrückt halten, bis Scanning angezeigt wird. Alle Sender sind gespeichert, wenn das Display den 1. Sender aus der Liste anzeigt.
FM LIST × ×			Einen Sender aus der Senderliste aufrufen:1. Die Taste FM LIST drücken: Das Display zeigt FM Station List an.2. Durch Drehen des Knopfs TUNE oder durch Drücken der Taste DOWN oder UP den Sender anwählen.3. Mit der Taste ENTER* den Sender aufrufen.
DOWN UP	× ×		Den Sendersuchlauf starten:Die Taste gedrückt halten, bis die Zahlen der Frequenzanzeige durchlaufen.Feinabstimmung in 0,05-MHz-Schritten:Die Taste (mehrfach) kurz drücken.
TUNE	×		Manuelle Sendereinstellung: Den Knopf drehen.
PRESET ×			Den eingestellten Sender auf einen Programmplatz 1 - 20 speichern:1. Die Taste PRESET drücken.2. Die gewünschte Programmnummer mit der Taste DOWN oder UP wählen.3. Die Taste ENTER 2 Sekunden gedrückt halten,bis PRESET ... saved angezeigt wird.
Gespeicherte Sender aufrufen
1...10,SHIFT	× ×		Nr. Tasten4 410 1018 SHIFT, 820 SHIFT, 10
TUNE	×		Den Knopf TUNE drehen.Bei DAB+: Einen Sender aus der Liste auswählen undmit der Taste ENTER* aufrufen.Bei UKW: Den Empfangsbereich manuell in 0,05-MHz-Schritten durchstimmen.
PRESET ×			Den vorherigen / nächsten Sender aufrufen:1. Die Taste PRESET drücken.2. Die Taste DOWN oder UP (mehrfach) drücken. Ein Programmplatz ohne gespeicherten Sender wird mit Preset . . empty angezeigt.3. Die Taste ENTER* drücken.
Weitere Funktionen
MUTE	× ×		Den Ton aus- und wieder einschalten.
INFO	× ×		Auswahl der angezeigten Zusatzinformation beiDAB+ RDS (radio data system bei UKW, Anzeige None bei fehlender Info)× × Informationen zum Titel/zur Sendung .. [ABBA - Mama Mia ]× × Genre ...... [Pop Music ]× - Name der Sendeanstalt ...... [DR Deutschland ]× × Uhrzeit/Datum ...... [15:29 16-01-2018]× - Kanal und Frequenz ...... [5C 178.352MHZ ]× - Datenrate, Mono/Stereo ...... [72kbps Stereo ]× × Signalstärke ...... [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■□
SLEEP	× ×		Automatisches Ausschalten des Tuners:1. Die Taste SLEEP drücken, sodass Sleep off angezeigt wird.2. Mit der Taste DOWN oder UP oder mit dem Knopf TUNE die Zeit in Minuten bis zum Ausschalten einstellen.3. Die Taste ENTER* drücken.4. Die Restlaufzeit lässt sich mit der Taste SLEEP ein- und ausblenden. Bei einge-blender Zeit kann die Funktion wieder ausgeschaltet werden (Sleep off).5. Nach der eingestellten Zeit schaltet sich der Tuner aus. Die Displaybeleuchtung lässt sich jedoch mit jeder Taste kurz einschalten, um die Uhrzeit und das Datum ablesen zu können.6. Zum Wiedereinschalten die Taste SLEEP drücken.Die Ausschaltzeit kann auch über das Menü eingestellt werden.
* Anstelle der Taste ENTER kann auch der Drehknopf TUNE - ENTER /AUTOSCAN kurz hineingedrückt werden. (Dieses ist jedoch nicht möglich, wenn die Taste ENTER zum Speichern eines Senders 2 s gedrückt gehalten werden muss.)

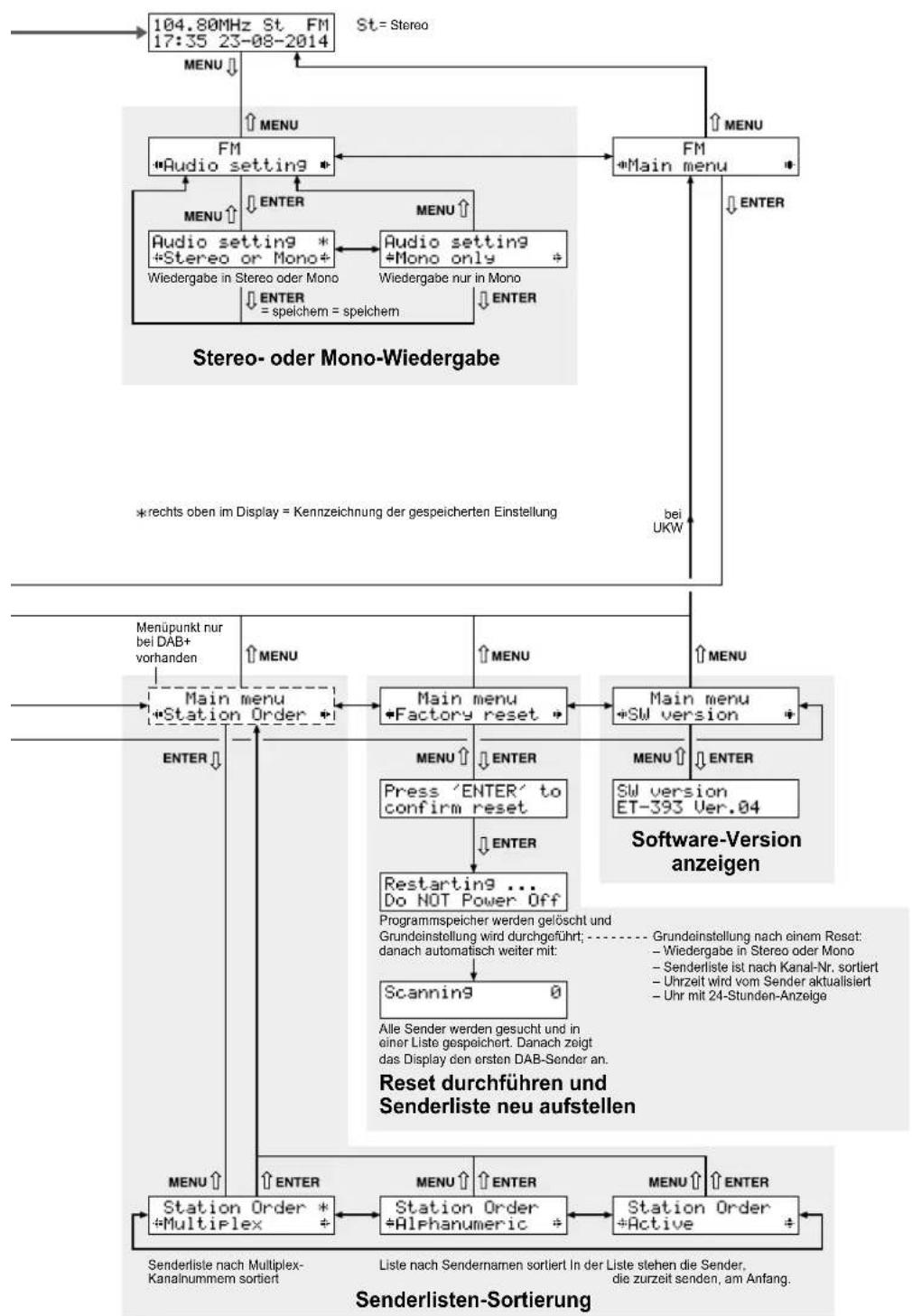

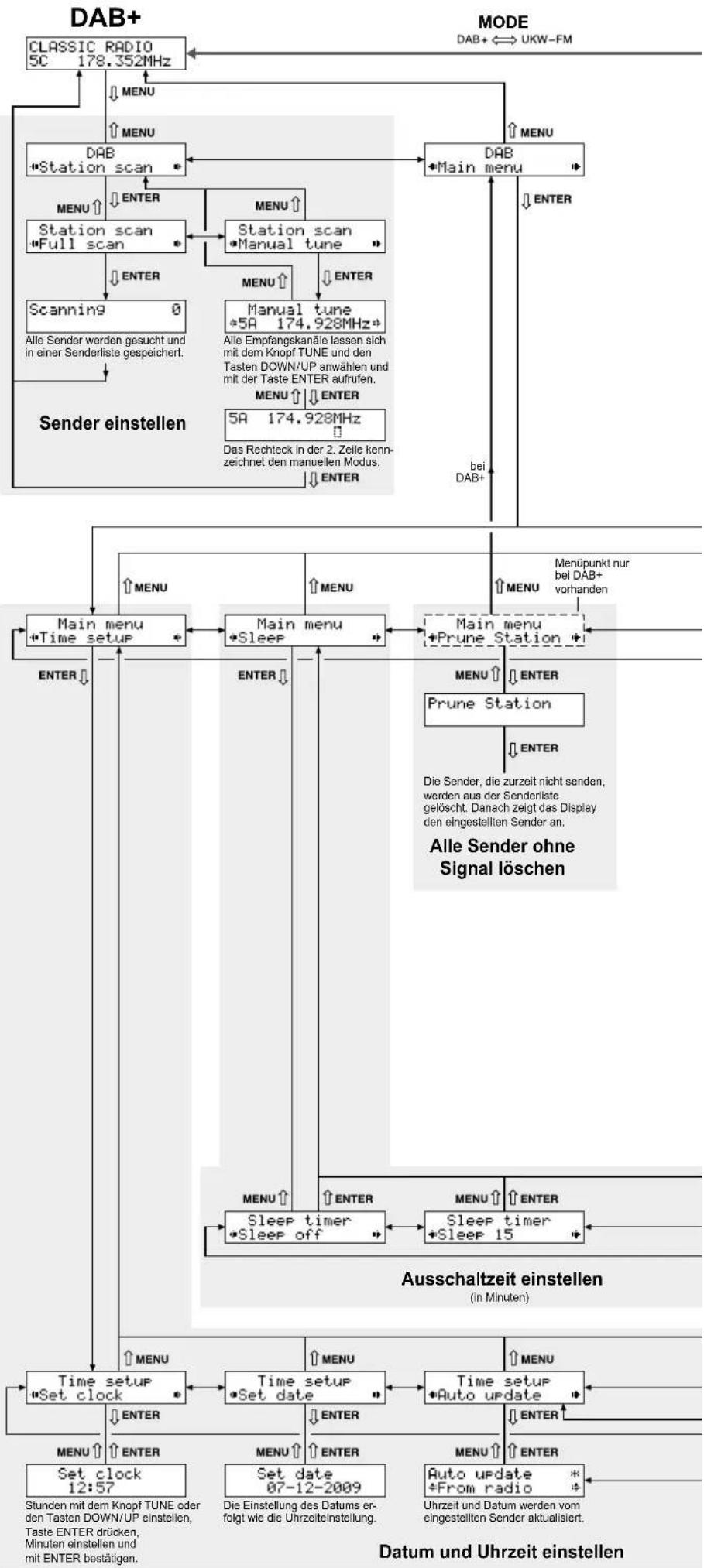

Menüstruktur

Mit der Taste MENU wird ein Menüpunkt ohne eine Einstellung zu speichem wieder verlassen.

↑ ENTERMENU Mit der Taste ENTER wird eine Einstellung gespeichert.


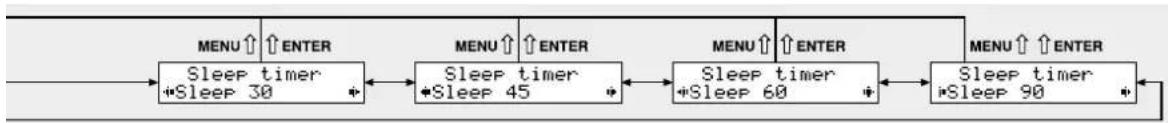


Zum Wiedereinschalten des Tuners die Taste SLEEP drücken.
