MANUALE UTENTE Caleo 2 Turbo OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE IT

IL PRESENTE PRODOTTO E' ADATTO SOLO A AMBIENTI

CORRETTAMENTE ISOLATI O AD UN USO OCCASIONALE

Le illustrazioni sono raggruppate nella seconda pagina del manuale

INDICE GENERALE

0 -AVVERTENZE 2

0.1 - INFORMAZIONI GENERALI 2
0.2 - SIMBOLOGIA 2
0.3 - PITTOGRAMMI REDAZIONALI 2
0.4 - AVVERTENZE GENERALI 4
0.5 - USO PREVISTO 10
0.6 - USO NON PREVISTO E POTENZIALMENTE PERICOLOSO....10

1 - IDENTIFICAZIONE DELLE PARTI PRINCIPALI ..... 11

2 - INSTALLAZIONE ...... 11

2.1 - MONTAGGIO DEI PIEDI D'APPOGGIO AL PAVIMENTO .....11
2.2 - MONTAGGIO DELL'APPARECCHIO A PARETE....11

3 - ISTRUZIONI D'USO 12

3.1 - VENTILAZIONE 13
3.2 - SERVIZIO ANTIGELO....13

4 - PULIZIA 14

5 - DATI TECNICI 14

SMALTIMENTO

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in qui è stato acquistato il prodotto.

Questa disposizione è valida solamente negli stati membri dell'UE.

0 - AVVERTENZE

0.1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la vostra preferenza ad un apparecchio di nostra produzione.

0.2 - SIMBOLOGIA

I pittogrammi riportati nel seguente capitolo consentono di fornire rapidamente ed in modo univoco informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

0.3 - Pittogrammi redazionali

Service

Contrassegna situazioni nelle quali si deve informare il SERVICE aziendale interno:

SERVIZIO ASSISTENZA TECNICA CLIENTI

Indice

I paragrafi preceduti da questo simbolo contengono informazioni e prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza.

Il mancato rispetto può comportare:

• pericolo per l'incolumità degli operatori
• perdita della garanzia contrattuale
• declinazione di responsabilità da parte della ditta costruttrice.

Mano alzata Contrassegna a

PERICOLO

ala che l'apparecchio utilizza refrigerante infiammabile. Se il refrigerante fuoriesce e viene esposto a una fonte di ignizione esterna, c'è il rischio di incendio.

TENSIONE ELETTRICA PERICOLOSA

nala al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.

PERICOLO GENERICO

nala al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

PERICOLO DI FORTE CALORE

ala al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura.

NON COPRIRE

ignala al personale interessato che è vietato coprire l'apparecchio per evitarne il surriscaldamento.

ATTENZIONE

ignala che il presente documento deve essere letto con attenzione prima di installare e/o utilizzare l'apparecchio.

- Indica che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installazione.

ATTENZIONE

gnala che potrebbero esserci delle informazioni aggiuntive su manuali allegati.

- Indica che sono disponibili informazioni nel manuale d'uso o nel manuale di installazione.

a che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installazione.

0.4 - AVVERTENZE GENERALI

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, È SEMPRE NECESSARIO SEGUIRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzi senza esplicita autorizzazione della ditta OLIMPIA SPLENDID.

Gli apparecchi possono subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati, senza per questo costituire pregiudizio per i testi contenuti in questo manuale.

eggere attentamente il presente manuale prima di procedere con qualsiasi operazione (installazione, manutenzione, uso) ed attenersi scrupolosamente a quanto descritto nei singoli capitoli.

onservare con cura questo libretto per ogni ulteriore consultazione.

1. Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio; gli elementi dell'imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

2. LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSABILITÀ PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE LIBRETTO.

3. La ditta costruttrice si riserva il diritto di apportare modifiche in qualsiasi momento ai propri modelli, fermo restando le caratteristiche essenziali descritte nel presente manuale.

4. Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete distribuzione elettrica. La targa dati è situata sull'apparecchio.

1. Installare l'apparecchio secondo le istruzioni del costruttore. Un'errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
2. Usare l'apparecchio sempre e soltanto in posizione verticale.
3. Durante l'utilizzo dell'apparecchio svolgere sempre tutto il cavo.
4. L'apparecchio è dotato di un cavo di alimentazione con spina (collegamento tipo Y). Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona qualificata similare, in modo da prevenire ogni rischio.

1. Installare l'apparecchio garantendo che interruttori e altri comandi non siano raggiungibili da chi sta usando il bagno o la doccia.

2. Non usare prolunghe, se non con particolare cautela.

3. Tenere l'apparecchio ad una distanza di almeno 50cm da altri oggetti.

14a. Per evitare il rischio di incendio tenere le uscite d'aria dell'apparecchio ad una distanza di almeno 1 m da qualsiasi oggetto, tessuti o materiali infiammabili.

1. Non posizionare l'apparecchio vicino a fonti di calore.
2. Non utilizzare l'apparecchio per asciugare abiti.

1. Fare attenzione che non entrino oggetti estranei nelle aperture di ventilazione o scarico in quanto vi è il rischio di scosse elettriche, incendio o danni all'apparecchio.

2. Evitare che il cavo tocchi le superfici calde durante il funzionamento.

3. Non svolgere il cavo sotto a tappeti, coperte o guide. Sistemare il cavo in zone non di passaggio in modo da evitare inciampi.

4. Non arrotolare, attorcigliare o avvolgere il cavo attorno all'apparecchio perché potrebbe indebolire e rompere l'isolamento.
5. Non riporre l'apparecchio fintanto che è ancora caldo.

1. Non utilizzare l'apparecchio all'esterno o su superfici bagnate. Evitare il versamento di liquidi sull'apparecchio.

2. Non utilizzare l'apparecchio in abbinamento a programmatori, timer o altri dispositivi che ne provochino l'accensione automatica per evitare rischi di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.

3. L'apparecchio è concepito per un utilizzo al suolo. Non installare a soffitto, né alle pareti.

4. Non azionare l'apparecchio in prossimità di tende, in quanto il materiale potrebbe essere risucchiato nelle prese d'aria.

1. È vietato disperdere e lasciare alla portata di bambini il materiale dell'imballo in quanto può essere potenziale fonte di pericolo.

1. È vietato l'uso dell'apparecchio ai bambini e alle persone inabili non assistite.

1. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

1. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata

dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

1. I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati.

1. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli.

§2. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.

1. Si raccomanda di non usare la stufetta nelle immediate vicinanze della vasca da bagno, della doccia o di una piscina.

1. ATTENZIONE - Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare molta attenzione laddove siano presenti bambini e persone vulnerabili.

1. ATTENZIONE - Onde evitare il surriscaldamento, non coprire l'apparecchio.

2. Per un corretto uso dell'apparecchio NON SI DEVE:

a. Collocarlo immediatamente sotto una presa di corrente fissa

b. Tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina dalla presa di corrente.

c. Lasciarlo esposto ad agenti atmosferici (pioggia, sole, ecc.).

d. Lasciarlo inutilmente inserito.

e. Toccarlo con mani bagnate o umide.

1. Utilizzare l'apparecchio solamente nel rispetto delle istruzioni fornite nel presente manuale. Il costruttore sconsiglia qualsiasi altro tipo di utilizzo in quanto potrebbe provocare scosse elettriche, incendi o lesioni personali.

2. La causa più comune di surriscaldamento deposito di polvere o lanugine nell'apparecchio. Rimuovere regolarmente questi accumuli scollegando l'apparecchiatura dalla presa di corrente ed aspirando dai fori di ventilazione e le griglie.

3. Non utilizzare detergenti abrasivi sull'apparecchio. Pulire con un panno umido (non bagnato) risciacquato in acqua insaponata calda. Scollegare sempre la spina dall'alimentazione elettrica prima di effettuare la pulizia.

4. Non collegare l'apparecchio all'alimentazione elettrica fintanto che non è completamente assemblato e regolato.
5. Spegnere ed utilizzare l'impugnatura dove prevista per effettuare gli spostamenti.
6. Non lavare o immergere l'apparecchio in acqua o in altri liquidi. Potrebbero verificarsi corto circuiti o incendi.

Non far funzionare l'apparecchio in una area chiusa come dentro un armadio in quanto esso potrebbe causare un incendio.

1. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (A) non deve essere inferiore a quella massima dell'apparecchio.

2. Non utilizzare l'apparecchio in caso di guasto o cattivo funzionamento, se il cavo o spina sono danneggiati, o se è stato fatto cadere o è danneggiato in qualsiasi modo. Spegnere l'apparecchio, scollegare la spina dalla presa di corrente e farlo controllare da personale professionalmente qualificato.

3. Lo smontaggio, riparazione o riconversione da parte di una persona non autorizzata potrebbe comportare gravi danni e annullerà la garanzia del fabbricante.

4. Non smontare, né apportare modifiche all'apparecchio.
5. Riparare da se l'apparecchio è estremamente pericoloso.

1. In presenza di perdite di gas da altre apparecchiature, arieggiare bene l'ambiente prima di azionare l'apparecchio.
2. Non scollegare la spina dalla presa di corrente prima di aver spento l'apparecchio.
3. Dopo aver tolto l'imballaggio assicurarsi che l'apparecchio si presenti integro senza visibili danneggiamenti che potrebbero essere stati causati dal trasporto. In caso di dubbio non utilizzare l'apparecchio e rivolgersi ai Centri di Assistenza Tecnica autorizzati.
4. Disinserire sempre il prodotto dall'alimentazione elettrica se lasciato incustodito.
5. Nel caso in cui si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione, dopo avere staccato la spina dalla presa di corrente. Si raccomanda inoltre di rendere innocue quelle parti dell'apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.
6. Al primo utilizzo e dopo un lungo periodo di inattività dell'apparecchio, si potrebbe sentire un leggero rumore o un po' di odore. È un fenomeno normale che scompare dopo qualche minuto di funzionamento.

0.5 - USO PREVISTO

1. L'apparecchio deve essere utilizzato esclusivamente come termoconvettore elettrico con il solo scopo di rendere confortevole l'ambiente dove si soggiorna.
2. Questo apparecchio è destinato solo per un utilizzo domestico o similare, non di tipo commerciale o industriale.
3. Un uso improprio dell'apparecchio, con eventuali danni causati a persone, cose o animali, esula OLIMPIA SPLENDID da ogni responsabilità.

0.6 - USO NON PREVISTO E POTENZIALMENTE PERICOLOSO

1. Non utilizzare l'apparecchio in zone in cui vengono utilizzati o stoccati benzina, vernici o altri liquidi infiammabili o in ambienti con presenza di gas infiammabili o gas esplosivi.

2. Non utilizzare l'apparecchio se nel locale è stato da poco spruzzato insetticida a gas o in presenza di incensi accesi, vapori chimici o residui oleosi.

3. Non utilizzare questo apparecchio in piccole stanze occupate da persone che non sono in grado di lasciare la stanza autonomamente, a meno che non venga fornita una supervisione costante.

Questo prodotto deve essere utilizzato unicamente secondo le specifiche indicate nel presente manuale. L'utilizzo diverso da quanto specificato potrebbe comportare gravi infortuni.

LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSABILITÀ PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE MANUALE.

1 - IDENTIFICAZIONE DELLE PARTI PRINCIPALI (fig.1)

1. Uscita aria calda
2. Termostato

3. Interruttore generale/selettore potenza

4. Piede

5. Ventola
6. Entrata aria

• n.2 piedi d'appoggio
• n.3 staffe montaggio a muro
• n.3 tasselli a muro

• n.7 viti per fissaggio piedi e maniglia

• manuale uso e manutenzione + modulo garanzia

• maniglia di spostamento (fig. 2)

2 - INSTALLAZIONE

2.1 - MONTAGGIO DEI PIEDI D'APPOGGIO AL PAVIMENTO

• Posizionare i 2 denti dei piedi d'appoggio dentro alle 2 rispettive asole poste sul fondo dell'apparecchio.
• Spingere i piedi verso l'interno dell'apparecchio in modo da bloccare i loro denti alla scocca del prodotto (fig.3).
• Assicurare il bloccaggio di ogni piede mediante 2 viti in dotazione (fig.4).

2.2 - MONTAGGIO DELL'APPARECCHIO A PARETE

Nell'installazione murale, la parete cui è fissato l'apparecchio deve essere in muratura e/o in materiale termoresistente (non in legno o materiale sintetico facilmente surriscaldabile); inoltre seguire queste indicazioni per l'installazione:

• A distanza di almeno 60 cm da vasche da bagno, lavandini e/o vasche
• A distanza di almeno 20 cm dalle pareti
• A distanza di almeno 100 cm da materiali infiammabili (tende, tessuti, ecc...)
• Non al di sotto di prese di corrente

- Disporre di una presa di corrente nelle vicinanze per l'alimentazione dell'apparecchio.

- Fare 2 fori nella parete per alloggiare 2 dei tasselli a muro forniti in dotazione. L'interasse tra i 2 fori deve essere di 330 mm. Entrambi i fori devono essere distanti almeno 400 mm dal pavimento e 600 mm dal soffitto.

- Inserire i tasselli dentro ai fori fatti nel muro e successivamente fissare le 2 staffe di montaggio superiori (quelle più piccole) ai tasselli tramite le viti fornite con i tasselli. Assicurarsi che l'asola delle 2 staffe di montaggio sia rivolta verso l'alto (fig. 5).

- Appoggiare l'apparecchio su un piano orizzontale e incastrare la staffa di montaggio a muro inferiore (quella grande) in una delle asole centrali della griglia posta sul fondo dell'apparecchio. Il foro della staffa dovrà essere rivolto al muro (fig. 6).

- Appendere l'apparecchio alle 2 staffe precedentemente fissate al muro e segnare sul muro l'esatto posizionamento del foro posto sulla staffa di montaggio a muro inferiore (quella grande) (fig. 7).

- Forare la parete, inserire il tassello e fissare la staffa inferiore al tassello tramite la vite a corredo (fig. 8).

3 - ISTRUZIONI D'USO

- Assicurarsi di avere inserito la spina nella presa di corrente.

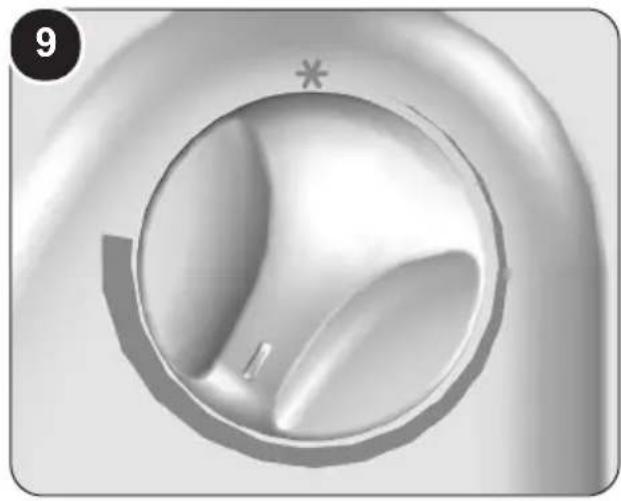

- Ruotare la manopola del termostato in senso orario in modo che il riferimento della manopola sia corrispondente alla temperatura desiderata (fig. 9).

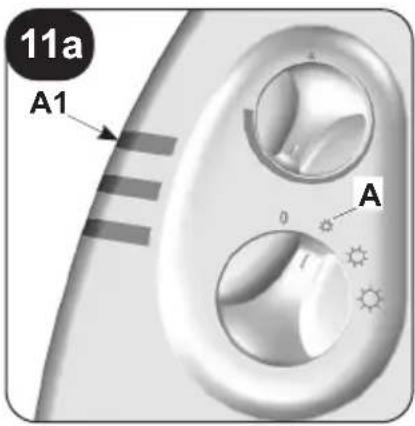

- Per accendere l'apparecchio, ruotare il selettore di potenza nella posizione "A" (fig. 11/A) per farlo funzionare alla potenza minima. L'attivazione della modalità selezionata viene confermata dall'accensione del led "A1" (fig. 11/A).

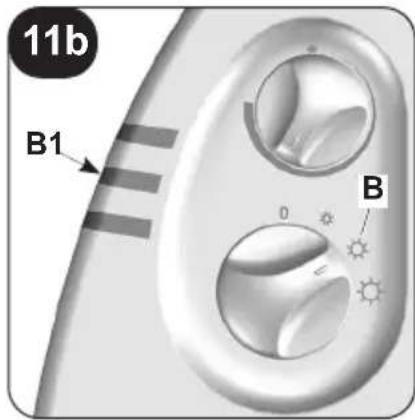

• Ruotando il selettore di potenza nella posizione "B" (fig.11/B) l'apparecchio funzionerà alla potenza media.
  L'attivazione della modalità selezionata verrà confermata dall'accensione del led "B1" (fig.11/B).

11b B1 0 B

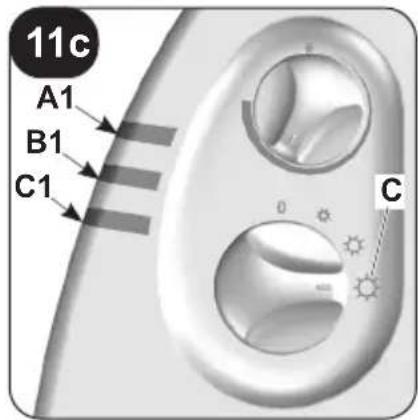

- Ruotando fino in fondo il selettore di potenza si raggiunge la posizione "C" (fig. 11/C), l'apparecchio funzionerà alla potenza massima.

L'attivazione della modalità selezionata viene confermata dall'accensione dei tre led "A1-B1-C1" (fig. 11/C).

- Per spegnere l'apparecchio riportare il selettore nella posizione iniziale "0" (fig. 10).

11c A1 B1 C1 0 C

3.1 - VENTILAZIONE

- Ruotando il selettore di potenza nelle posizioni B e C (potenza media e massima) viene acceso automaticamente anche il ventilatore, in modo da velocizzare il riscaldamento dell'ambiente.

3.2 - SERVIZIO ANTIGELO

• Assicurarsi di aver acceso il prodotto.
• Ruotare fino in fondo il selettore di potenza fino al raggiungimento della posizione 3.
• Ruotare la manopola del termostato fino in fondo in senso antiorario in modo che il riferimento della manopola sia corrispondente alla parte più bassa della scala graduata.

4 - PULIZIA

• Assicurarsi di avere spento correttamente il prodotto e di aver tolto la spina dalla presa di corrente.
• Lasciar raffreddare completamente il prodotto prima della pulizia.
• Pulire le pareti esterne con un panno umido.

Non far entrare liquidi nell'apparecchio. Non immergere l'apparecchio in acqua o in altro liquido.

5 - DATI TECNICI

Per i dati tecnici sotto elencati consultare la targa dati caratteristica applicata sul prodotto:

• Potenza termica massima
• Alimentazione elettrica
• Classe di isolamento

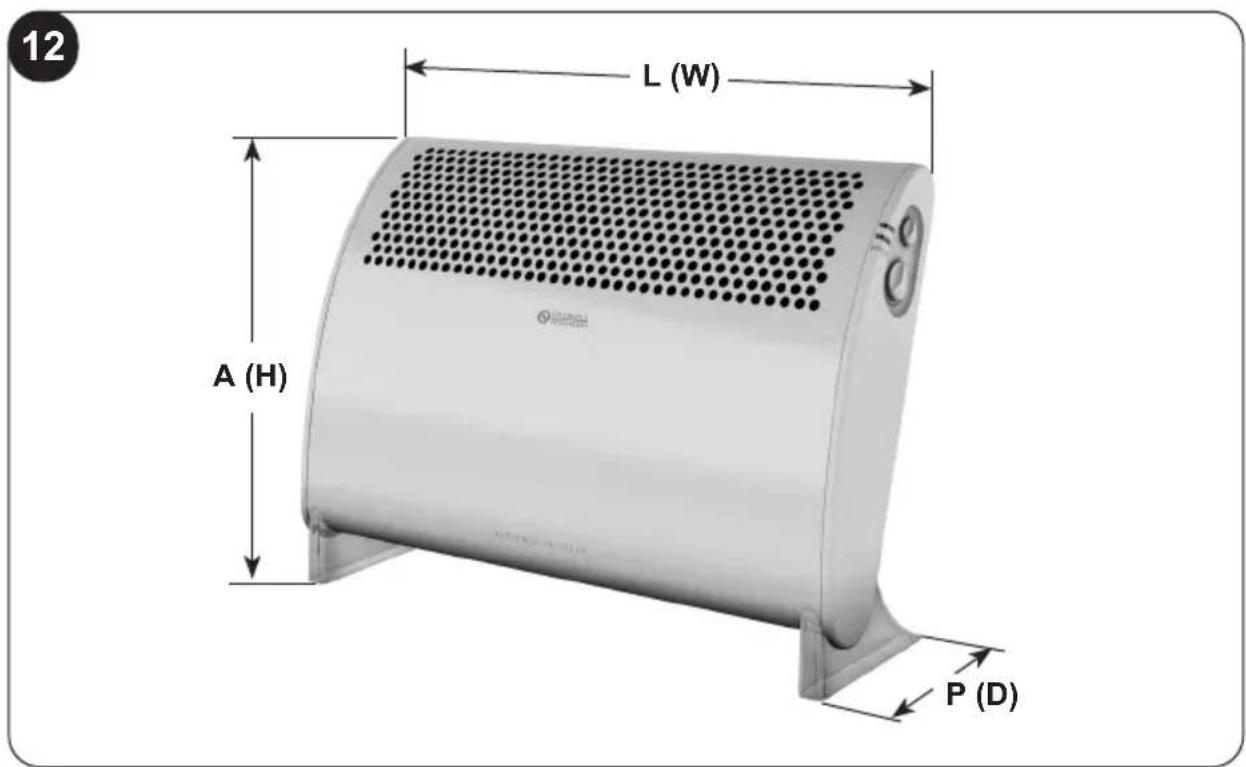

• Dimensioni (L x A x P): 620x460x228 mm
• Peso CALEO 2 TURBO (senza imballo): 4 kg

CALEO 2 TURBO	Dato Simbolo	Valore Unità
Potenza termica
Potenza termica normale	P_nom	2,0	kW
Potenza termica minima (indicativa)	P_min	0,8	kW
Massima potenza termica continua	P_max,c	2,0	kW
Consumo ausiliario di energia elettrica
Alla potenza termica normale	el_max	-	kW
Alla potenza termica minima	el_min	-	kW
In modo Standby	el_SB	-	kW
Tipo di potenza termica/controllo della temperatura ambiente			Si No
Potenza termica a fase unica senza controllo della temperatura ambiente			☐
Due o più fasi manuali senza controllo della temperatura ambiente			☐
Con controllo della temperatura ambiente tramite termostato meccanico			☑
Con controlo elettronico della temperatura ambiente			☐
Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero			☐
Con controllo elettronico della temperatura ambiente e temporizzatore settimanale			☐
Altre opzioni di controllo
Controllo della temperatura ambiente con rilevamento di presenza			☐
Controllo della temperatura ambiente con rilevamento di finestre aperte			☐
Con opzione di controllo a distanza			☐
Con controllo di avviamento adattabile			☐
Con limitazione del tempo di funzionamento			☐
Con termometro globo nero			☐
[e-mail]	Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in ogni momento senza preavviso.
