MANUAL DE USUARIO Caleo 2 Turbo OLIMPIA SPLENDID

INSTRUCCIOES PARA LA INSTALACIÓN, USO Y MANTENIMIENTO ES

ESTE PRODUCTO ESTÁ INDICADO ÚNICAMENTE EN LUGARES

ABRIGADOS O PARA UNA UTILIZACIÓN PUNTUAL

Las ilustraciones se agrupan en la segunda página del manual

ÍNDICE GENERAL

0 -ADVERTENCIAS 2

0.1 - INFORMACIONES GENERALES 2
0.2 - SIMBOLOGÍA 2
0.3 - PICTOGRAMAS INFORMATIVOS....2
0.4 - ADVERTENCIAS GENERALES 4
0.5 - USO PREVISTO 10
0.6 - USO NO PREVISTO Y POTENCIALMENTE PELIGROSO.... 10

1 - IDENTIFICACIÓN DE LOS PRINCIPALES COMPONENTES ..... 11

1.1 - ACCESORIOS SUMINISTRADOS .....11

2 - INSTALACIÓN ....11

2.1 - COLOCACIÓN DE LOS PIES DE APOYO EN EL PAVIMENTO .....11
2.2 - MONTAJE DEL APARATO EN LA PARED....11

3 - INSTRUCCIONES DE USO....12

3.1 - VENTILACIÓN 13
3.2 - SERVICIO ANTICONGELACIÓN.... 13

4 - LIMPIEZA....14

5 - DATOS TÉCNICOS 14

DESGUACE

Este símbolo sobre el producto o su embalaje, indica que el mismo no puede ser tratado como residuo doméstico habitual, sino debe ser entregado en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Con su contribución para el desguace correcto de este producto, protegerá el medio ambiente y la salud de sus prójimos. Con un desguace erróneo, se pone en riesgo el medio ambiente y la salud.

Otras informaciones sobre el reciclado de este producto las obtendrá de su ayuntamiento, recogida de basura o en el comercio donde haya adquirido el producto.

Esta norma es válida únicamente para los estados miembros de la UE.

0 - ADVERTENCIAS

0.1 - Informaciones generales

En primer lugar, deseamos darle las gracias por haber elegido uno de nuestros aparatos.

0.2 - SIMBOLOGÍA

Los pictogramas presentes en este capítulo permiten suministrar rápidamente y de manera unívoca informaciones necesarias para la correcta utilización de la máquina en condiciones de seguridad.

0.3 - Pictogramas informativos

Servicio

Indica situaciones en las cuales se debe informar al SERVICE empresarial interno:

SERVICIÓ ASISTENCIA TÉCNICA A CLIENTES

Índice

los párrafos precedidos por este símbolo, contienen informaciones y prescripciones muy importantes, particularmente por lo que respecta a la seguridad.

La falta de observación de los mismos puede comportar:

• peligro para la incolumidad de los operadores
• pérdida de la garantía de contrato
• declinación de las responsabilidades de la empresa constructora.

Mano levantada

Indica acciones que no se deben hacer en absoluto.

PELIGRO

nala que el aparato utiliza refrigerante inflamable. Si si refrigerante y se expone a una fuente de ignición externa, existe el riego de incendio.

TENSIÓN ELÉCTRICA PELIGROSA

ala al personal interesado que la operación descripta presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir un shock eléctrico.

PELIGRO GENÉRICO

ala al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir daños físicos.

PELIGRO DE FUERTE CALOR

la al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir quemaduras a causa del contacto con componentes a temperatura elevada.

NO CUBRIR

ala al personal implicado que está prohibido cubrir el aparato para evitar que se recaliente.

ATENCIÓN

ala que este documento se tiene que leer con atención antes de instalar y/o utilizar el aparato.

- Indica que el personal de asistencia debe manejar el aparato ateniéndose al manual de instalación.

ATENCIÓN

ala que puede haber información adicional en manuales adjuntos.

- Indica que se encuentra disponible información en el manual de uso o en el manual de instalación.

CIÓN

Índica que el personal de asistencia debe manejar el aparato ateniéndose al manual de instalación.

0.4 - ADVERTENCIAS GENERALES

CUANDO SE UTILIZAN APARATOS ELÉCTRICOS, PARA REDUCIR EL RIESGO DE INCENDIO, DE DESCARGAS ELÉCTRICAS Y DE PROVOCAR DAÑOS A PERSONAS, ES NECESARIO TOMAR SIEMPRE LAS MEDIDAS DE SEGURIDAD ADECUADAS Y TENER EN CUENTA LOS SIGUIENTES CONSEJOS:

1. Documento reservado según la ley con prohibición de reproducción o transmisión a terceros sin la expresa autorización de la empresa OLIMPIA SPLENDID.

Los aparatos pueden ser actualizadas y por lo tanto presentar detalles distintos respecto a aquellos representados, sin constituir por ello, perjuicio para los textos contenidos en el presente manual.

eer atentamente el presente manual antes de realizar cualquier tipo de operación (instalación, mantenimiento, uso) y abstenerse escrupulosamente a todo lo que se encuentra en cada uno de los capítulos.

Conserven con cuidado este manual para consultas posteriores.

1. Una vez quitado el embalaje, verifiquen que el apartesté íntegro, los elementos del embalaje no deben dejarse al alcance de los niños ya que son potenciales fuentes de peligro.

2. LA EMPRESA CONSTRUCTORA NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS EN PERSONAS O COSAS QUE DERIVEN DE LA FALTA DE OBSERVACIÓN DE LAS NORMAS CONTENIDAS EN EL PRESENTE MANUAL.

3. La empresa constructora se reserva el derecho de aportar modificaciones en cualquier momento en los propi modelos, manteniendo, sin embargo, las características esenciales descritas en el presente manual.

4. Antes de instalar el aparato, comprobar que la alimentación eléctrica de la red corresponde a la indicada en la tarjeta de características técnicas.

La placa de datos se posicione en el aparato.

1. Después instalarlo según la instrucciones del fabbricante.

Una instalación errónea puede causar daos a personas, animales o cosas, de las cuales el fabbricante no podrá ser considerado responsabile.

1. Utilizarlo sempre y solamente en posición vertical.

2. Durante su utilización, desenrollar siempre todo el cable.

3. El aparato está equipado con un cable de alimentación con enchufe (conexión de tipo Y). Para prevenir cualquier riesgo, en caso de deterioro del cable de alimentación, éste debe ser sustituido por el fabricante, por su servicio de asistencia técnica o por una persona cualificada.

1. Instalarlo con la garantía de que el interruptor y otros mando del aparato, no están al alcanne de quièn está usando el baño o la ducha.

2. No utilice cables de extensión, excepto con especial precaución.

3. Mantenga el aparato a una distancia mínima de 50 cm de otros objetos.

14a. Para evitar el riesgo de incendio, mantenga las salidas de aire del aparato a una distancia de al menos 1 m de cualquier objeto, tejito o material inflamable.

1. No coloque el aparato cerca de fuentes de calor.

2. No utilice el aparato para secar ropa.

1. Verifique que no entren objetos extraños en las aberturas de ventilación o descarga, ya que existe riesgo de descargas eléctricas, incendio y daños al aparato.

2. Evite que el cable toque superficies calientes durante el funcionamiento.

3. No extienda el cable debajo de alfombras, mandas o guías. No coloque el cable en zonas de paso para evitar tropiezos.

4. No arrolle el cable ni lo envuelva alrededor del aparato, ya que esto podría debilitar y romper el aislamiento.

5. No guarde el aparato cuando aún está caliente.

1. No utilice el aparato al aire libre ni sobre mojadas. Evite el derrame de líquidos sobre el aparato.

2. No utilice el aparato con programadores, temporizadores u otros dispositivos de encendido automático, para evitar riesgos de incendio en el caso de que el aparato esté cubierto o colocado en modo incorrecto.

3. El aparato está diseñado para ser utilizado en el suelo. No lo instale en el techo ni en la pared.
4. No utilice el aparato cerca de cortinas, ya que éstas podrían ser aspiradas por las tomas de aire.

1. Está prohibido arrojar o dejar alalcance de los niños el materialde embalaje, ya que puede constituir una fuente de peligro.

1. Está prohibido el uso del aparato por parte de niños o personas inhábiles sin asistencia.

1. El aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y conocimiento necesarios, siempre que lo hagan bajo vigilancia o después de haber recibido instrucciones sobre el uso seguro del aparato y sobre los peligros inherentes al mismo.

1. Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento a cargo del usuario no deben ser realizadas por niños sin vigilancia.

1. Los niños de edad inferior a 3 años deberían ser mantenidos a distancia, a menos que estén bajo supervisión continua.

1. Los niños de edad comprendida entre 3 y 8 años solo pueden encender/apagar el aparato, siempre que este haya sido colocado e instalado en su posición normal de funcionamiento, y solo si reciben supervisión o instrucciones relativas al uso del aparato en condiciones de seguridad y comprenden sus peligros.

1. Los niños de edad comprendida entre 3 y 8 años no deben insertar la clavija, regular o limpiar el aparato, ni realizar el mantenimiento a cargo del usuario.

1. Se recomienda no utilizar la estufa muy cerca de la bañera, de la ducha o de la piscina.

1. ATENCIÓN: Algunas partes del presente aparato pueden alcanzar temperaturas muy elevadas y provocar quemaduras. Es necesario prestar mucha atención en presencia de niños y personas vulnerables.

1. ATENCIÓN: para evitar recalentamientos, no cubra el aparato.

2. Para un correcto uso del aparato NO SE DEBE:

a. Colocarlo inmediatamente debajo de una toma de corriente fija.

b. Tirar del cable de alimentación o del aparato para desenchufarlo.

c. Dejarlo expuesto a agentes atmosféricos (Iluvia, sol, etc.).

d. Dejarlo innecesariamente insertado.

e. Tocarlo con las manos mojadas o húmedas.

1. Utilice el aparato solamente en observancia de las instrucciones contenidas en el presente manual. El fabricante desaconseja cualquier otro uso, ya que podría provocar descargas eléctricas, incendio o lesiones personales.

1. La causa más común de recalentamiento es el depósito de polvo o pelusas en el aparato. Elimine periódicamente estas acumulaciones desconectando el aparato de la toma de corriente y aspirando los orificios de ventilación y las rejillas.

2. No utilice detergentes abrasivos para limpiar el aparato. Límpielo con un paño humedecido (no mojado) en agua jabonosa caliente. Desconecte siempre la clavija de la alimentación eléctrica antes de la limpieza.

3. No conecte el aparato a la alimentación eléctrica hasta que no esté completamente ensamblado y regulado.
4. Apague el aparato y utilice las manijas previstas para su desplazamiento.
5. No sumerge el aparato en agua o en otros líquidos. Podrían producirse cortocircuitos o incendios.

No haga funcionar el aparato en una área cerrada como, por ejemplo, un armario ya que lo mismo podría causar un incendio.

1. En caso de incompatibilidad entre la toma y la clavija del aparato, haga sustituir la toma con otra del tipo adecuado por personal profesionalmente debe verificar que la sección de los cables de la toma sea adecuada a la potencia del aparato. En general se desaconseja el uso de adaptadores y/o alargaderas; si su uso es indispensable, deben responder a las normas de seguridad vigentes y su capacidad de corriente (A) no debe ser inferior a la absorción máxima del aparato.

2. No utilice el aparato en caso de avería o de malo funcionamiento, si el cable o el enchufe están dañados, o si se dejó caer o si está dañado en cualquier modo. Apagar el aparato, desconectar el enchufe de la toma de corriente y dejarlo controlar por personal profesionalmente cualificado.

3. El desmontaje, la reparación o la o reconversión por parte de una persona no autorizada podría causar daños graves y anulará la garantía del fabricante.

4. No desmonte ni modifique el aparato.

5. Reparar el aparato por si mismos es extremamente peligroso.

1. En presencia de pérdidas de gases desde otros aparatos, ventile bien la habitación antes de accionar el aparato.

2. No desconecte la clavija de la toma de corriente antes de haber apagado el aparato.

3. Después de quitar el embalaje, verifique que el aparato se presente íntegro, sin daños visibles que puedan haberse producido durante el transporte. En caso de dudas, no utilice el aparato y diríjase a los Centros de Asistencia Técnica autorizados.

4. Desconecte siempre el producto de la alimentación cuando se deja sin vigilancia.

5. En caso de que se decida no utilizar más un aparato de este tipo se recomienda hacerlo inutilizable cortando el cable de alimentación, después de haber quitado el enchufe de la toma de corriente. Se recomienda además inutilizar las partes del aparato susceptibles de constituir un peligro, especialmente para los niños que podrían usar el aparato fuera de uso para sus propios juegos.

6. En el primer uso y después de un largo período de inactividad del aparato, es posible que escuche un ligero ruido o un poco de olor. Es un fenómeno normal que desaparece después de unos minutos de operación.

0.5 - USO PREVISTO

1. El electrodoméstico debe usarse exclusivamente como un convector eléctrico con el único propósito de hacer que el ambiente donde se encuentre sea cómodo.
2. Este aparato está diseñado solo para uso doméstico o similar, no para uso comercial o industrial.
3. Un uso inapropiado del aparato con eventuales daños causados a personas, cosas o animales liberan OLIMPIA SPLENDID de cualquiera responsabilidad.

0.6 - USO NO PREVISTO Y POTENCIALMENTE PELIGROSO

1. No utilice el aparato en áreas donde se usa o almacena gasolina, pinturas u otros líquidos inflamables o entornos con presencia de gases inflamables o explosivos.
2. No utilice el aparato si, en el lugar, si recientemente ha sido rociado insecticida de gas o en presencia de di inciensos encendidos, vapores químicos o residuos oleaginosos.
3. No utilizare este aparato en habitaciones pequeñas ocupadas por personas que no pueden salir de la habitación de forma autónoma, a menos que no se proporcionará una supervisión constante.

Este aparato debe utilizarse únicamente según las especificaciones indicadas en el presente nual. Un uso diferente del especificado puede comportar graves accidentes.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD POR CUALQUIER DAÑO PERSONAL O MATERIAL OCASIONADO POR EL INCUMPLIMIENTO DE LAS NORMAS ILUSTRADAS EN ESTE MANUAL.

1 - IDENTIFICACIÓN DE LOS PRINCIPALES COMPONENTES (Fig. 1)

1. Salida de aire caliente
2. Pie
3. Termostato
4. Ventilador
5. Interruptor general/selector de potencia
6. Entrada de aire

1.1 - ACCESORIOS SUMINISTRADOS

• 2 pies de apoyo
• manual de uso y mantenimiento + formulario de garantía
• 3 estribos para el montaje en la pared
• manilla de desplazamiento (Fig. 2)
• 3 tacos de pared
• 7 tornillos para la fijación de los pies y manilla

2 - INSTALACIÓN

2.1 - COLOCACIÓN DE LOS PIES DE APOYO EN EL PAVIMENTO

• Coloque los 2 dientes de los pies de apoyo en las ranuras correspondientes, presentes en el fondo del aparato.
• Empuje los pies hacia dentro del aparato para bloquear sus dientes en el casco del producto (Fig. 3).
• Bloquee cada pie con los dos tornillos suministrados (Fig. 4).

2.2 - MONTAJE DEL APARATO EN LA PARED

En caso de instalación en la pared, ésta debe ser de mampostería y/o de material termorresistente (no de madera o material sintético susceptible al recalentamiento); además, es necesario respetar las siguientes indicaciones para la instalación:

• distancia mínima de 60 cm da bañeras y/o lavabos;
• distancia mínima de 20 cm de las paredes;

- Distancia mínima de 100 cm de materiales inflamables (cortinas, tejidos, etc.);

- No instalar debajo de tomas de corriente;

- Es necesario disponer de una toma de corriente cerca para la alimentación del aparato;

• Practique 2 orificios en la pared para alojar 2 de los tacos de pared suministrados; la distancia entre los 2 orificios debe ser de 330 mm; ambos orificios deben estar a una distancia mínima de 400 mm del pavimento y 600 mm del techo;
• Inserte los tacos dentro a los orificios practicados en la pared y, a continuación, fije los 2 estribos de montaje superiores (los más pequeños) a los tacos, con los tornillos suministrados con los mismos; verifique que la ranura de los 2 estribos de montaje esté orientada hacia arriba (Fig. 5);

- Apoye el aparato sobre una superficie horizontal y enganche el estrib montaje en la pared inferior (el más grande), en una de las ranuras centrales de la rejilla situada en el fondo del aparato; el orificio del est orientado hacia la pared (Fig. 6);

- Cuelgue el aparato de los 2 estribos previamente fijados a la pared y marque en la pared la exacta posición del orificio presente en el estribo de montaje en la pared inferior (el más grande) (Fig. 7);

- Perfore la pared, inserte el taco y fije el estribo inferior al taco con el suministrado (Fig. 8).

3 -INSTRUCCIONES DE USO

- Verifique la correcta inserción de la clavija en la toma de corriente.

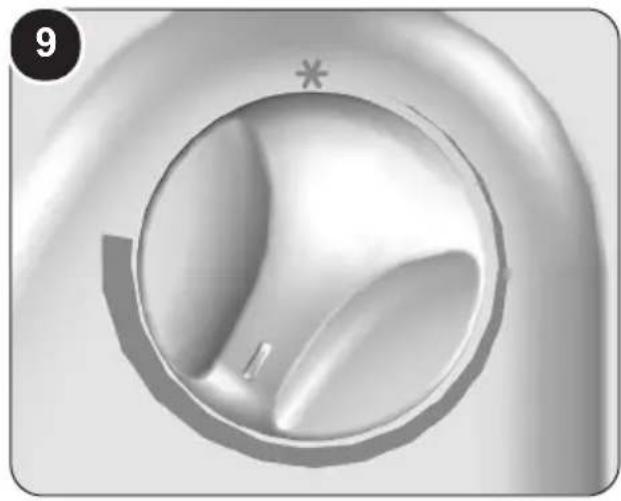

- Gire el pomo del termostato en sentido dextrógiro, de tal modo que la referencia del pomo corresponda a la temperatura deseada (Fig. 9).

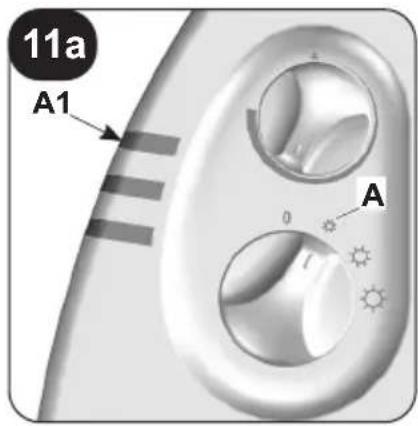

- Ponga el selector de potencia en la posición "A" (Fig. 11/A) para hacer funcionar el aparato a la potencia mínima.

La activación del modo seleccionado es confirmada por el encendido del led "A1" (Fig. 11/A).

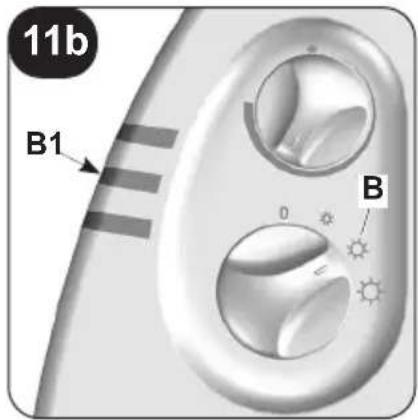

- Poniendo el selector de potencia en la posición "B" (Fig. 11/B), el aparato funciona a potencia media.

La activación del modo seleccionado es confirmada por el encendido del led "B1" (Fig. 11/B).

11b B1 0 B

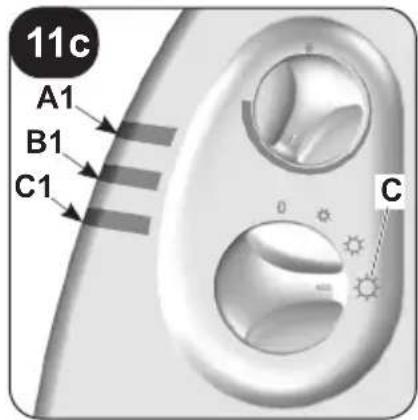

- Girando a fondo el selector de potencia, hasta alcanzar la posición "C" (Fig. 11/C); el aparato funciona a la potencia máxima.

La activación del modo seleccionado es confirmada por el encendido de los tres leds "A1-B1-C1" (Fig. 11/C).

- Para apagar el aparato, ponga el selector en la posición inicial "0" (Fig. 10).

11c A1 B1 C1 0 C

3.1 - VENTILACIÓN

- Poniendo el selector de potencia en las posiciones B y C (potencia media y máxima), también se enciende automáticamente el ventilador, para acelerar el calentamiento del ambiente.

3.2 - SERVICIO ANTICONGELACIÓN

• Verifique que el producto esté encendido.
• Gire a fondo el selector de potencia hasta alcanzar la posición 3.
• Gire a fondo el pomo del termostato en sentido dextrógiro, de tal modo que la referencia del pomo corresponda a la parte más baja de la escala graduada.

4 - LIMPIEZA

• Verifique que el producto haya sido apagado correctamente y que la clavija haya sido extraída de la toma de corriente.
• Deje enfriar completamente el producto antes de la limpieza.
• Limpie las paredes exteriores con un paño húmedo.

Impida la entrada de líquidos en el aparato. sumerja el aparato en agua u otros líquidos.

5 - DATOS TÉCNICOS

Para los datos técnicos enumerados a continuación, consulte la placa de datos aplicada en el producto.

• Potencia térmica máxima
• Alimentación eléctrica
• Clase de aislamiento

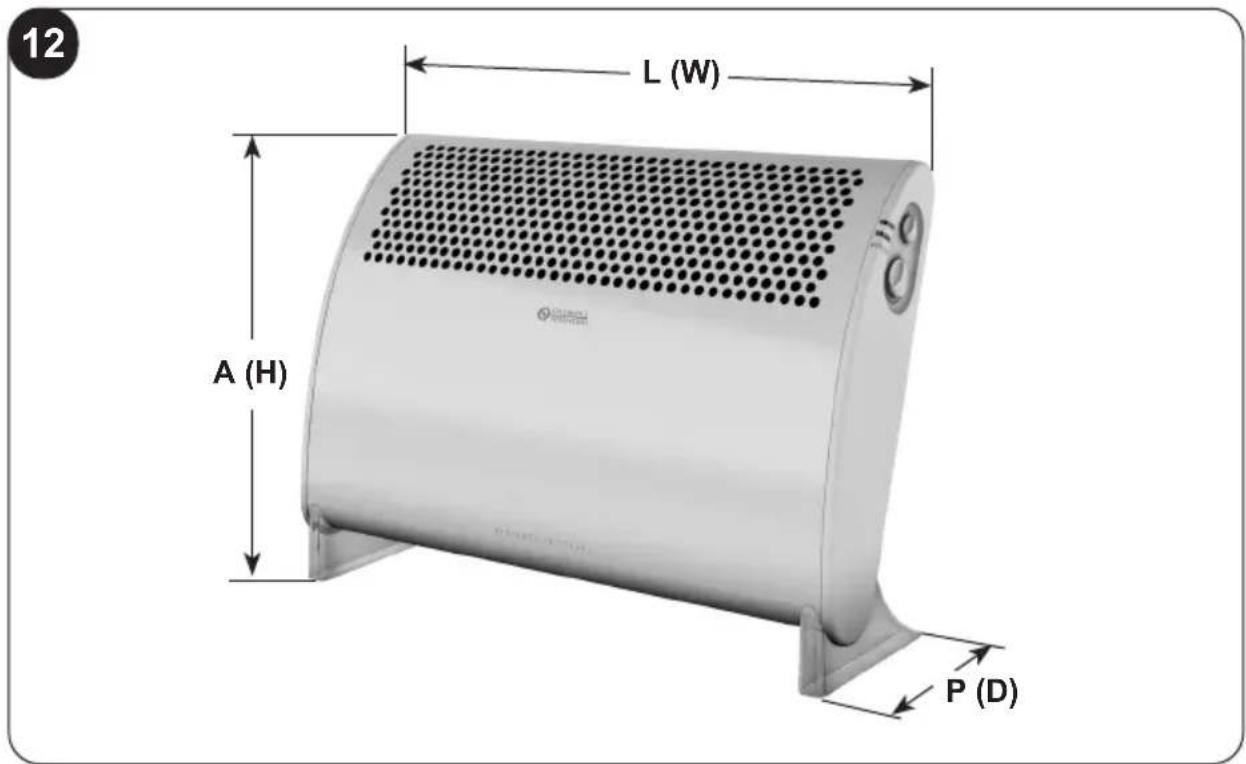

• Dimensiones (L x A x P): 620x460x228 mm
• Peso CALEO 2 TURBO (sin embalaje): 4 kg

CALEO 2 TURBO	Partida Símbolo Valor Unidad
Potencia calorífica
Potencia calorífica nominal	P_nom	2,0		kW
Potencia calorífica mínima (indicativa)	P_min	0,8		kW
Potencia calorífica máxima continuada	P_max,c	2,0		kW
Consumo auxiliar de electricidad
A potencia calorífica nominal	eI_max	-		kW
A potencia calorífica mínima	eI_min	-		kW
En modo de espera	eI_SB	-		kW
Tipo de control de potencia calorífica/de temperatura interior			Si No
Potencia calorífica de un solo nivel, sin control de temperatura interior			☐	☑
Dos o más niveles manuales, sin control de temperatura interior			☐	☑
Con control de temperatura interior mediante termostato mecánico			☑	☐
Con control electrónico de temperatura interior			☐	☑
Control electrónico de temperatura interior y temporizador diario			☐	☑
Control electrónico de temperatura interior y temporizador semanal			☐	☑
Otras opciones de control
Control de temperatura interior con detección de presencia			☐	☑
Control de temperatura interior con detección de ventanas abiertas			☐	☑
Con opción de control a distancia			☐	☑
Con control de puesta en marcha adaptable			☐	☑
con limitación de tiempo de funcionamiento			☐	☑
con sensor de lámpara negra			☐	☑

[e-mail]

Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy
