MANUALE UTENTE 304635 CSL

Grazie per aver scelto un prodotto di CSL. Perutilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attendamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Scheda PCIe adattatore WLAN
• 2x Antenna esterna
• Istruzioni per l'uso

2. Dati tecnici

Interfaccia PCI-Express
Velocità di trasferimento	b/g/n/h/ac /ax 600Mbit per 2.4GHz 2T2R / 2400 Mbit/s per 5Ghz 2T2R*La velocità di trasferimento varia a seconda della distance e delle interferenze esterne
Chipset Intel AX200NGW
Banda di frequenza 2,4 GHz / 5 GHz
Campo di frequenza 2,4GHz: 2412MHz - 2472; 5GHz: 5180-5240 MHz
Potenza di trasmissione 14,96 dBm
Compatibilità Microsoft Windows 7/8/10 (Plug&Play)

3. Montaggio

Scollegare il computer alla rete prima di iniziare l'installazione. Evitare il contatto con componenti sensibili sulla sched e nel computer.

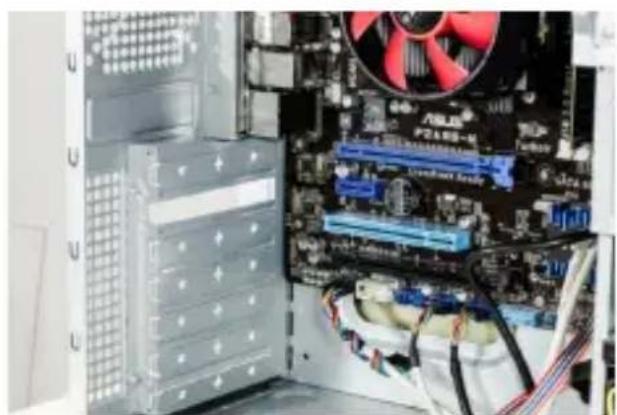

Aprière prima di tutto il case del computer. Successivement, cercare uno slot PCIe libero e rimuovere con cautela la piastra dello slot associato.

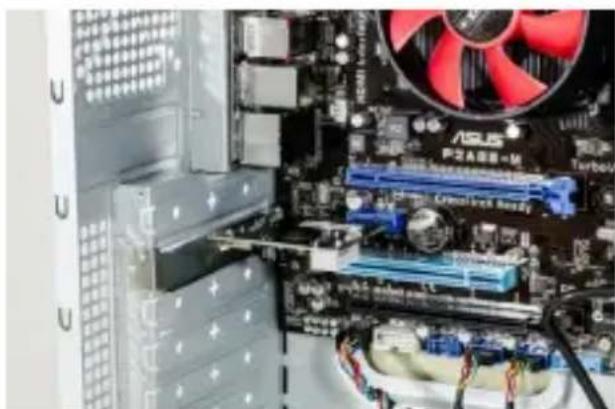

Inserire la scheda PCIe nello slot previsto. Assicurarsi che la scheda sia inserta dello slot in modo stabile. Quindi fissare la scheda con una vite al case del PC.

Quindi collegare le due antenne esterne ai connettori d'antenna.

4. Installazione del driver

Nel sistemi operativi a partire da Microsoft Windows 7, l'installazione del driver è completamente automatica. La schedà PCIe è pronta per l'uso dopo pochi minuti.

Se si dispone di sistema operativo differente, procedere nel seguente modo.

Rimuovere il CD del driver alla conferenza e inserirlo nellettore del computer. Cliccare su "Setup.exe".

Ora, si avviare la procedura guidata di installatione. Per iniziare l'installazione, è necessario accettare i termini contrattuali della licenza.Seguire leindicazioni della procedura guidata di installatione per completare l'installazione del driver.

Dopo aver completato l'installazione con successo,ciescare sul pulsante "Fine".La)..scheda PCIe adattatore WLAN è pronta per il funzionamento.

5. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di effettuare riparazioni o trasformazioni alla sched pericont proprio. Evitare il contatto con le tensioni di rete. Il prodotto non conduce corrente solo quando la spina è staccata. Prima di toccare componenti elettronici scaricare la propria carica a massa. In tal modo si evitano danni provocati dalle scariche eletstrostatiche provocate dal proprio corpo.

Le scariche elettrostatiche (ESD) possono provocare danni irreparabili alla scheda e a tutti i componenti correlati all'hardware! Il montaggio della scheda è effettuato a proprio rischio.

Il montaggio della schedà deve essere eseguito da personale specializzato, se non si è in possesso di adeguate conoscenze tecniche e pratiche nell'ambito di computer ed elettronica. Il produttore non è responsabile di danni e consequencesc provocate dall'uso e dall'installazione improprii. Il cliente è il solo responsabile del salvataggio dei dati. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. In agli caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzato l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzato l'apparecchio se ha subito un urto o è stato danneggiato in un'alto modo. Rispettareanche le normative e limitazioni nazionali. Utilizzato l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso.

Questo prodotto non è un giocattolo. Conservarlo fuori alla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Le specifiche dell'apparecchio possonoambiare nella preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire Gratisamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici alleviostiti appositamente. Dettagli in merito sono regolati alla rispectiva legge nazionale. Il symbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente da un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiarare che il disposativo 304635/20200604SZ172 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganziinfach.de/search/model/304635
