304635 - Netzwerkkarte / Adapter CSL - Kostenlose Bedienungsanleitung

Marke	CSL
Modell	304635
Produkttyp	Netzwerkkarte / WLAN-Adapter PCIe
Schnittstelle	PCI Express
Chip	Intel AX200NGW
Frequenzbänder	2,4 GHz und 5 GHz
Maximale Datenrate	600 Mbit/s (2,4 GHz) / 2400 Mbit/s (5 GHz)
Antennenkonfiguration	2T2R, 2 externe Antennen
Sendeleistung	14,96 dBm
Kompatible Betriebssysteme	Microsoft Windows 7, 8, 10 (Plug&Play)
Stromversorgung	Über den PCI-Express-Bus
Abmessungen (ca.)	120 x 80 x 20 mm
Gewicht (ca.)	50 g
Lieferumfang	WLAN-PCIe-Adapterkarte, 2 externe Antennen, Bedienungsanleitung
Wartung und Reinigung	Ziehen Sie den Netzstecker vor der Reinigung. Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Feuchtigkeit und Chemikalien.
Sicherheit	Schalten Sie den Computer vor dem Einbau aus und ziehen Sie den Netzstecker. Vermeiden Sie elektrostatische Entladungen. Nur für den Innenbereich.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Jegliche Modifikation führt zum Garantieverlust. Wenden Sie sich für Teile an den Hersteller.
Allgemeine Informationen	Konform mit der Richtlinie 2014/53/EU. WEEE: 2012/19/EU, Registriernummer: DE 67896761.

Häufig gestellte Fragen - 304635 CSL

Wie installiere ich die CSL 304635 Netzwerkkarte?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Öffnen Sie das Gehäuse, stecken Sie die Karte in einen freien PCIe-Steckplatz, befestigen Sie sie mit einer Schraube und schließen Sie die beiden externen Antennen an. Schließen Sie das Gehäuse und schalten Sie den Computer ein.

Werden die Treiber automatisch installiert?

Ja, unter Windows 7/8/10 werden die Treiber automatisch per Plug&Play installiert. Falls nicht, können Sie die mitgelieferte CD verwenden oder die Intel AX200NGW-Treiber herunterladen.

Welche Betriebssysteme sind kompatibel?

Die Karte ist mit Microsoft Windows 7, 8 und 10 kompatibel. Der Plug&Play-Modus funktioniert auf diesen Versionen.

Kann ich diese Karte unter Linux verwenden?

Der Intel AX200NGW-Chipsatz wird unter Linux (aktueller Kernel) gut unterstützt. Der Hersteller bietet jedoch offiziell nur Windows-Treiber an. Möglicherweise müssen Sie Open-Source-Treiber installieren.

Wie groß ist die Reichweite des Wi-Fi-Signals?

Die Reichweite hängt von der Umgebung ab. In Innenräumen beträgt sie etwa 30 bis 50 Meter bei 2,4 GHz und 15 bis 30 Meter bei 5 GHz. Hindernisse verringern die Reichweite.

Unterstützt die Karte Wi-Fi 6 (802.11ax)?

Ja, der Intel AX200NGW-Chipsatz unterstützt Wi-Fi 6 (802.11ax) auf den 2,4 GHz- und 5 GHz-Bändern und bietet höhere Datenraten und eine bessere Effizienz.

Was tun, wenn mein Computer die Karte nicht erkennt?

Überprüfen Sie, ob die Karte richtig im PCIe-Steckplatz sitzt. Stellen Sie sicher, dass die Stromversorgung des Computers ausreichend ist. Versuchen Sie, neu zu starten oder die Treiber manuell neu zu installieren.

Kann ich die Antennen ersetzen?

Ja, die externen Antennen sind über Standardstecker (RP-SMA) angeschlossen. Sie können sie durch kompatible Antennen desselben Typs ersetzen, um den Empfang zu verbessern.

Ist die Karte mit Bluetooth kompatibel?

Ja, der Intel AX200NGW-Chipsatz integriert auch Bluetooth 5.0 und ermöglicht die Verbindung von Bluetooth-Geräten, sofern Ihr System dies unterstützt.

Wie entsorge ich diese Karte?

Entsorgen Sie die Karte nicht im Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie sie zu einer Sammelstelle oder zum Händler zum Recycling. Die WEEE-Registriernummer lautet DE 67896761.

BEDIENUNGSANLEITUNG 304635 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben werden,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

PCIe WLAN Adapter
- 2x externe Antenne
- Kurzanleitung

2. Technische Daten

Schnittstelle PCI-Express
Übertragungrate	b/g/n/h/ac /ax 600Mbit für 2.4GHz 2T2R / 2400 Mbit/s für 5Ghz 2T2R * Übertragungsrate variiert je nach Entfernung und äußerten Störeinflüssen
Chipsatz Intel AX200NGW
Frequenzband 2,4GHz / 5GHz
Frequenzbereich 2,4GHz: 2412MHz - 2472; 5GHz: 5180-5240MHz
Sendeleistung 14,96 dBm
Kompatibilität Microsoft Windows 7/8/10 (Plug&Play)

3. Einbau

Bitte trennen Sie ihren Computer vollständig vom Stromnetz, bevor Sie mit dem Einbau beginnen. Vermeiden Sie die Berührung der empfindlichen Bauteile auf der Steckkarte und in ihrem Computer.

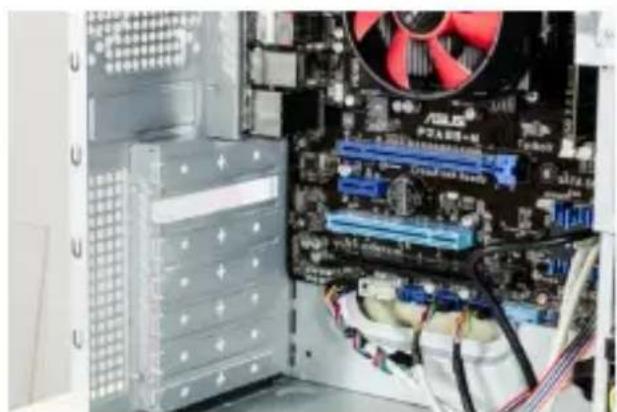

Öffnen Sie zunachst das Gehäuse Ihres Computers. Anschließend suchen Sie einen freien PCIe-Steckplatz und entfern den vorsichtig das zugehörige Slotblech.

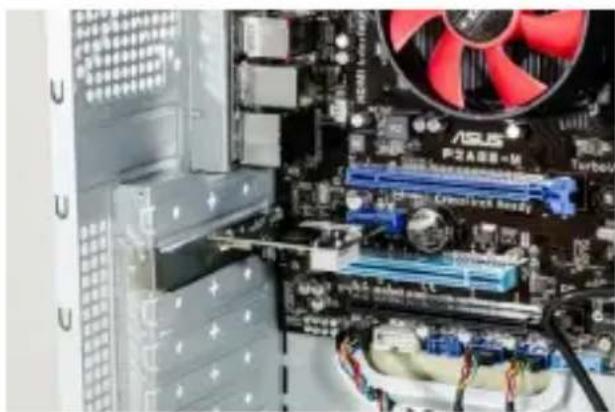

Stecken Sie die PCIe-Karte in den vorgesehenen Steckplatz. Achten Sie daraufuf, dass die Karte fest im Steckplatz sitzt. Befestigen Sie anschließend die Karte mit einer Schraube am PC-Gehäuse.

Verbinden Sie anschließend die beiden externen Antennen mit den Antennenan Schlüssen.

4. Treiberinstallation

Bei Betriebssystemen ab Microsoft Windows 7 erfolgt die Treiberinstallation vollautomatisch. Die PCIe Karte ist nach weniger Minuten einsatzbereit.

Sollte dies bei Ihr dem System nicht der Fall sein, entnahme Sied die Treiber-CD aus der Verpackung und legen Sie diese in das Laufwerk in Ihr Computer ein. Starten Sie die "Setup.exe". Bestätigen Sie den darauf folgenden Sicherheitshinweis mit "Ja".

Der Installationsassistant wird nun gestartet. Folgen Sie dem Installationsassistenten, um die Installation abzuschreiben. Klichen Sie nach erfolgreicher Installation auf die Schaltfläche "Fertig stellen". Die PCIe WLAN-Adapter-Karte ist anschließend betriebsbereit.

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitteie nie eigenstandig Reparaturen oder Umbauten an der Steckkarte vorzunehmen.VermeidenSie den Kontakt zu den Netzspannungen.Das Produkt ist nur bei gezogenem Stecker spannungsfrei.Erden Sie sich grundsatzlich,behvor Sie elektronische Bauteile befuhren. Dies schutzt vor Beschadigungen durch elektrostatische Entladungen Ihres Körpers.

Durch elektrostatische Entladung (ESD) können irreparable Schäden an der Steckkarte sowie an sämtlichen verbundenen Hardware-Komponenten entstehen! Der Einbau der Steckkarte erfolgt auf ihre eigene Gefahr.

Bitte halten Sie den Einbau der Karte von einem Fachbetrieb ausführten, falls Sie selbst keinerlei technische und praktische Erfahrungen im Bereich Computer und Elektrotechnik besitzen. Der Hersteller übernimmt keine Haftung für Schäden und Folgeschäden unsachgemäßer Installation oder Nutzung. Die Pflicht der Datenversicherung obliegt allein dem Kunden. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es dazu ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten können.

Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stöß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sieitte auch die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschreiben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE RichtlinienichtmitdemHausmullentsorgtwerden.DerenBestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftinge und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 304635/20200604SZ172 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklarun erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganziinfach.de/search/model/304635
