304635 - Tarjeta de red / adaptador CSL - Manual de uso y guía de instrucciones gratis

Marca	CSL
Modelo	304635
Tipo de producto	Tarjeta de red / adaptador WLAN PCIe
Interfaz	PCI Express
Chip	Intel AX200NGW
Bandas de frecuencia	2,4 GHz y 5 GHz
Velocidad máxima	600 Mbit/s (2,4 GHz) / 2400 Mbit/s (5 GHz)
Configuración de antena	2T2R, 2 antenas externas
Potencia de transmisión	14,96 dBm
Sistemas operativos compatibles	Microsoft Windows 7, 8, 10 (Plug&Play)
Alimentación	A través del bus PCI Express
Dimensiones (aprox.)	120 x 80 x 20 mm
Peso (aprox.)	50 g
Contenido del paquete	Tarjeta adaptadora WLAN PCIe, 2 antenas externas, manual de instrucciones
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar. Usar un paño seco y suave. Evitar la humedad y productos químicos.
Seguridad	Desconectar el ordenador antes del montaje. Evitar descargas electrostáticas. Uso solo en interiores.
Piezas de repuesto y reparabilidad	No reparable por el usuario. Cualquier modificación anula la garantía. Contactar al fabricante para las piezas.
Información general	Conforme a la directiva 2014/53/UE. RAEE: 2012/19/UE, número de registro: DE 67896761.

Preguntas frecuentes - 304635 CSL

¿Cómo instalar la tarjeta de red CSL 304635?

Apague y desconecte su ordenador. Abra la torre, inserte la tarjeta en una ranura PCIe libre, fíjela con un tornillo, luego conecte las dos antenas externas. Cierre la torre y encienda el ordenador.

¿Los controladores se instalan automáticamente?

Sí, en Windows 7/8/10, los controladores se instalan automáticamente mediante Plug&Play. Si no es así, puede usar el CD incluido o descargar los controladores Intel AX200NGW.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Microsoft Windows 7, 8 y 10. El modo Plug&Play funciona en estas versiones.

¿Puedo usar esta tarjeta en Linux?

El chipset Intel AX200NGW es bien soportado en Linux (kernel reciente). Sin embargo, el fabricante solo proporciona oficialmente controladores para Windows. Es posible que necesite instalar controladores de código abierto.

¿Cuál es el alcance de la señal Wi-Fi?

El alcance depende del entorno. En interiores, espere unos 30 a 50 metros en 2,4 GHz y 15 a 30 metros en 5 GHz. Los obstáculos reducen el alcance.

¿La tarjeta es compatible con Wi-Fi 6 (802.11ax)?

Sí, el chipset Intel AX200NGW es compatible con Wi-Fi 6 (802.11ax) en las bandas de 2,4 GHz y 5 GHz, ofreciendo mayores velocidades y mejor eficiencia.

¿Qué hacer si mi ordenador no detecta la tarjeta?

Verifique que la tarjeta esté correctamente insertada en la ranura PCIe. Asegúrese de que la fuente de alimentación del ordenador sea suficiente. Intente reiniciar o reinstalar los controladores manualmente.

¿Puedo reemplazar las antenas?

Sí, las antenas externas se conectan mediante conectores estándar (RP-SMA). Puede reemplazarlas por antenas compatibles del mismo tipo para mejorar la recepción.

¿La tarjeta es compatible con Bluetooth?

Sí, el chipset Intel AX200NGW también integra Bluetooth 5.0, permitiendo la conexión de dispositivos Bluetooth si su sistema lo soporta.

¿Cómo desechar esta tarjeta?

No deseche la tarjeta en la basura doméstica. De acuerdo con la directiva RAEE, llévela a un punto de recogida o al vendedor para su reciclaje. El número de registro RAEE es DE 67896761.

MANUAL DE USUARIO 304635 CSL

Gracias por escoger un producto de CSL. Para que pueda disfrutar durante mucho tiempo de su adquisión, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Volumen de suministro

• Tarjeta adaptadora PCIe WLAN
• 2 antennas externas
• Instruetiones de uso

2. Datos&Tecnicos

Interfaz PCI-Express
Velocidad de trans-misión	b/g/n/h/ac /ax 600Mbit para 2.4GHz 2T2R / 2400 Mbit/s para 5Ghz 2T2R *La velocidad de transmisión de datos varía en función de la distancia y otros factores externos.
Conjunto de chips Intel AX200NGW
Banda de Frequencia 2,4 GHz / 5 GHz
Radioespectro 2,4GHz: 2412MHz - 2472; 5GHz: 5180-5240 MHz
Potencia de emisión 14,96 dBm
Compatibility Microsoft Windows 7/8/10 (Plug&Play)

3. Instalación

Desconecte el ordinador de la red electrica antes de comenzar con la instalacion. Evite tocar los componentes sensibles de la tarjeta y de su ordinador.

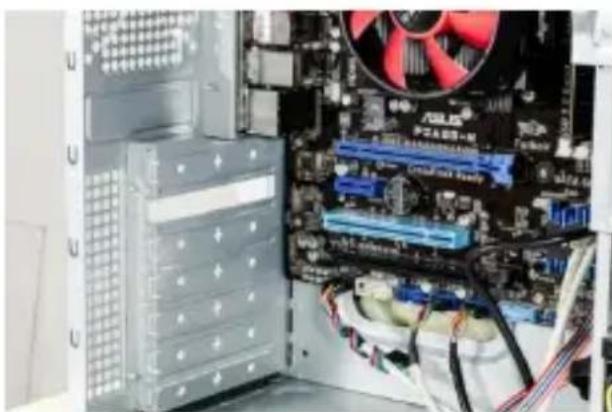

Abra en primer lugar la carcasa de suordenador. Busque fuego una ranura PCIe libre y retire con cuidado la chapa ranurada correspondiente.

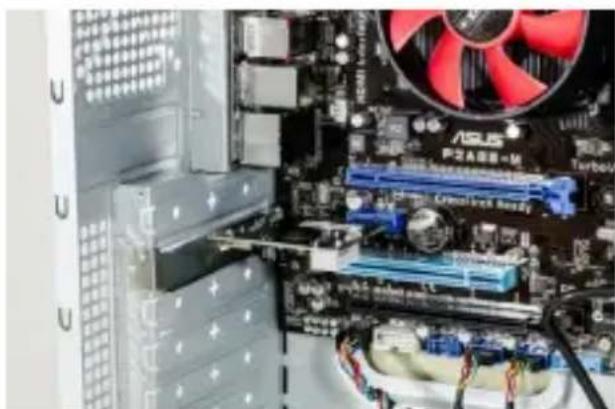

Inserte la tarjeta PCIe en la ranura. Preste atencion a que la tarjeta quede bien colocada.Fije a continuacionla tarjeta con un tornillo en la carcasa del ordinador.

Entonces connecta las dos antenas externas a los connectores de la antenna.

4. Instalación del controlador

Con un sistema operativo a partir de Microsoft Windows 7, la instalación de los controladores se llama a cabo de forma Completely automática. La tarjeta PCIe está lista para ser realizada en pocoamicutes.

De ser el caso, proceda como se describe a continuación.

Saque el CD con el controlador del embalaje y colóquelo en la unidad de disco de suordenador. Ejecute «Setup.exe».

Se abrirá el asistente de instalación. Para comenzar la instalación, debe acpetar las conditiones del acuerdo de licencia. Siga el asistente de instalación para llvar a cabo y completar la instalación.

Una vez completada la instalación correctamente, pulse «Finalizar». La tarjeta adaptadora PCIe WLAN está lista para ser utilizada.

5. Advertencias de seguridad y exoneracion de responsabilidad

No intente en ningún caso reparar o modifierla tarjeta por su cuenta. Evite el contacto con la red electrica. El aparato solo está libre de tension cuando está desenchufado. Tome contacto a tierra debidamente antes de tocar componentes electrónicos. Esto protege el aparato de daños causados por descargas electrostáticas de su cuerpo. Las descargas electrostáticas (ESD) peuvent darar de forma irreparable la tarjeta, asi como todos los componentes de hardware connectados. La instalación de la tarjeta se realiza por su propio riesgo.

Si noiene experiencia技术水平a y practica en el ambito informatico y de electrotecnia, encargue la instalacion de la tarjeta a un profesional. El fabricante no asumirá Ninguna responsabilidad por los daños causados por una instalacion o uso indebidos. El deben de proteccion de datos es responsabilidad una del cliente. El dispositivo no admite la operation en exteriores. Por ese, useso solo en lugarores secos. Protejalo contra la humedad, el agua y la nieve. Mantengalo protegado de las altas temperatas. No lo someta a Cambios de temperatura repentinos o fuertes vibraciones porque this coulda darar las partes electronicas.

Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de una forma. Respete las determinaciones y limitaciones sociales. No use el dispositivo para usos differsentes a los descritos en este manual.

Este producto no es un juguete. Conservelo fuea del alcance de los niños o de personas con las capacities fisicas diminuidas. Cualquier reparacion o cambio en el dispositivo que no haya sidoheets a cabo por el proveedor da lugar a la rescisión de los derechos de garantia. Las specifications del dispositivo peuvent Cambiarse sin que sea necessario realizar un avis previo.

6. Indicaciones de eliminación

Los dispositivos electricos y electrónicos no deben eliminarse con los residuos domesticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por分开ar para que una eliminación indefinida de las piezas toxicas y peligrosas pueda darar de forma significativa el medio ambiente.

Como usuario, está obligado por la ley de dispositivos electricos y electrónicos a reenviar de forma gratuite los dispositivos electricos y electrónicos al final de su vida útul al fabricante, al punto de vente o al punto de recogida Pública asignIFICADO. La legislación de cada País tiene sus propiasDispositioniones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechimiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/UE Número de registrar WEEE: DE 67896761

La Empresa WD Plus GmbH declares por la presente que el aparato 304635/20200604SZ172 satisface los requisitos esencias y el resto de disponeciones pertinentes según lo establishe en la directiva 2014/53/UE. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganziinfach.de/search/model/304634
