304634 - Netzwerkkarte / Adapter CSL - Kostenlose Bedienungsanleitung

Produkttyp	WLAN-PCIe-Adapterkarte
Marke	CSL
Modell	304634
Schnittstelle	PCI Express
Chipsatz	RTL8812AE
Frequenzbänder	2,4 GHz und 5 GHz
Maximale Übertragungsrate (2,4 GHz)	300 Mbit/s (2T2R)
Maximale Übertragungsrate (5 GHz)	866 Mbit/s (2T2R)
Sendeleistung	18,81 dBm
Antennen	2 externe Antennen
Kompatible Betriebssysteme	Windows 7 / 8 / 10 (Plug & Play)
Abmessungen (ca.)	120 x 22 x 1,8 mm
Gewicht (ca.)	50 g
Stromversorgung	Über den PCI-Express-Slot
Lieferumfang	PCIe-Karte, 2 Antennen, Treiber-CD, Bedienungsanleitung
Pflege	Mit einem trockenen Tuch reinigen, Feuchtigkeit und elektrostatische Entladungen vermeiden
Sicherheit	Computer vor dem Einbau vom Stromnetz trennen, elektrostatische Entladungen (ESD) vermeiden
Reparierbarkeit	Nicht durch den Benutzer reparierbar; Modifikationen führen zum Garantieverlust
Betriebstemperatur	Nur für den Innenbereich, extreme Temperaturen vermeiden
Entsorgung	Nicht im Hausmüll entsorgen; Recycling gemäß WEEE-Richtlinie

Häufig gestellte Fragen - 304634 CSL

Wie installiere ich die PCIe-Netzwerkkarte?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Öffnen Sie das Gehäuse, stecken Sie die Karte in einen freien PCIe-Slot, befestigen Sie sie mit einer Schraube und schließen Sie dann die beiden Antennen an. Schließen Sie das Gehäuse und schalten Sie den Computer wieder ein.

Welche Betriebssysteme werden unterstützt?

Die Karte ist kompatibel mit Windows 7, 8 und 10 im Plug & Play-Betrieb. Die Treiber werden automatisch installiert. Linux wird offiziell nicht unterstützt.

Was tun, wenn die Treiber nicht automatisch installiert werden?

Legen Sie die mitgelieferte Treiber-CD ein, starten Sie Setup.exe und folgen Sie dem Installationsassistenten. Akzeptieren Sie den Lizenzvertrag und starten Sie ggf. neu.

Wie schließe ich die Antennen an?

Schrauben Sie die beiden externen Antennen fest auf die dafür vorgesehenen Anschlüsse an der Rückseite der Karte. Stellen Sie sicher, dass sie fest sitzen, um einen optimalen Empfang zu gewährleisten.

Wie hoch ist die maximale Geschwindigkeit dieser Karte?

Bis zu 300 Mbit/s im 2,4-GHz-Band und bis zu 866 Mbit/s im 5-GHz-Band, abhängig von Entfernung und Störungen.

Kann ich diese Karte im Freien verwenden?

Nein, die Verwendung im Freien ist nicht gestattet. Die Karte ist nur für den Einsatz in Innenräumen in trockener Umgebung und frei von Feuchtigkeit ausgelegt.

Wie vermeide ich Schäden durch elektrostatische Entladung?

Erden Sie sich, bevor Sie die Karte berühren, indem Sie eine geerdete Metalloberfläche anfassen. Vermeiden Sie jeglichen Kontakt mit empfindlichen Bauteilen.

Die Karte wird von meinem PC nicht erkannt, was tun?

Überprüfen Sie, ob die Karte richtig im PCIe-Slot sitzt und die Antennen angeschlossen sind. Versuchen Sie einen anderen PCIe-Slot. Wenn das Problem weiterhin besteht, installieren Sie die Treiber von der CD neu.

Kann ich die Karte selbst austauschen oder reparieren?

Die Karte enthält keine durch den Benutzer reparierbaren Teile. Jeglicher Reparaturversuch oder Modifikation führt zum Garantieverlust. Wenden Sie sich im Fehlerfall an den Hersteller.

Wie entsorge ich die Karte am Ende ihrer Lebensdauer?

Werfen Sie sie nicht in den Hausmüll. Bringen Sie sie zu einer WEEE-Sammelstelle oder senden Sie sie an den Hersteller zurück, um ein Recycling gemäß der Richtlinie 2012/19/EU zu gewährleisten.

BEDIENUNGSANLEITUNG 304634 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben werden,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

PCIe WLAN Adapter
- 2x externe Antenne
- Kurzanleitung

2. Technische Daten

Schnittstelle PCI-Express
Übertragungrate	b/g/n/h/ac 300 Mbit für 2.4GHz 2T2R / 866 Mbit/s für 5GHz 2T2R * Übertragungsrate variiert je nach Entfernung und äußerten Störeinflüssen
Chipsatz RTL8812AE
Frequenzband 2,4 GHz / 5 GHz
Frequenzbereich 2,4GHz: 2412MHz - 2472; 5GHz: 5180-5240 MHz
Sendeleistung 18,81 dBm
Kompatibilität Microsoft Windows 7/8/10 (Plug&Play)

3. Einbau

Bitte trennen Sie ihren Computer vollständig vom Stromnetz, bevor Sie mit dem Einbau beginnen. Vermeiden Sie die Berührung der empfindlichen Bauteile auf der Steckkarte und in ihrem Computer.

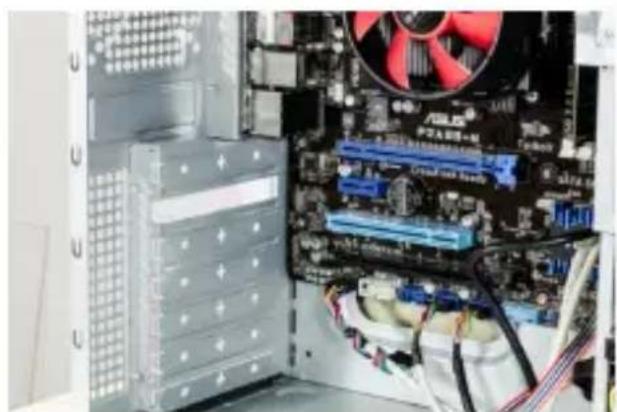

Öffnen Sie zunachst das Gehäuse Ihres Computers. Anschließend suchen Sie einen freien PCIe-Steckplatz und entfern den vorsichtig das zugehörige Slotblech.

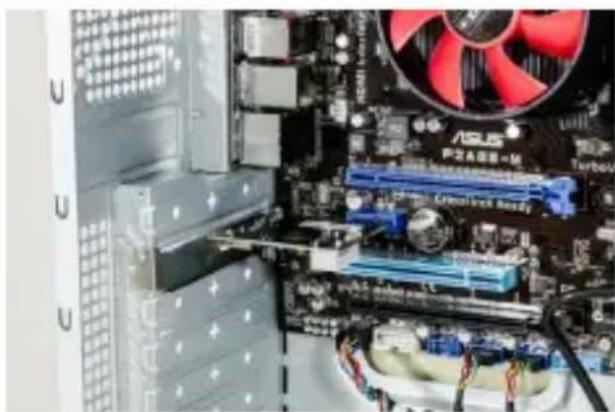

Stecken Sie die PCIe-Karte in den vorgesehenen Steckplatz. Achten Sie daraufuf, dass die Karte fest im Steckplatz sitzt. Befestigen Sie anschließend die Karte mit einer Schraube am PC-Gehäuse.

Verbinden Sie anschließend die beiden externen Antennen mit den Antennenan Schlüssen.

4. Treiberinstallation

Bei Betriebssystemen ab Microsoft Windows 7 erfolgt die Treiberinstallation vollautomatisch. Die PCIe Karte ist nach weniger Minuten einsatzbereit.

Sollte dies bei Ihr dem System nicht der Fall sein, entnahme Sied die Treiber-CD aus der Verpackung und legen Sie diese in das Laufwerk in Ihr Computer ein. Starten Sie die "Setup.exe". Bestätigen Sie den darauf folgenden Sicherheitshinweis mit "Ja".

Der Installationsassistant wird nun gestartet. Folgen Sie dem Installationsassistenten, um die Installation abzuschreiben. Klichen Sie nach erfolgreicher Installation auf die Schaltfläche "Fertig stellen". Die PCIe WLAN-Adapter-Karte ist anschließend betriebsbereit.

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitteie eigenstandig Reparaturen oder Umbauten an der Steckkarte vorzunehmen.VermeidenSie den Kontakt zu den Netzspannungen.Das Produkt ist nur bei gezogenem Stecker spannungsfrei.Erden Sie sich grundsatzlich,behvor Sie elektronische Bauteile befuhren. Dies schutzt vor Beschadigungen durch elektrostatische Entladungen Ihres Körpers.

Durch elektrostatische Entladung (ESD) können irreparable Schäden an der Steckkarte sowie an sämtlichen verbundenen Hardware-Komponenten entstehen! Der Einbau der Steckkarte erfolgt auf ihre eigene Gefahr.

Bitte halten Sie den Einbau der Karte von einem Fachbetrieb ausführten, falls Sie selbst keinerlei technische und praktische Erfahrungen im Bereich Computer und Elektrotechnik besitzen. Der Hersteller übernimmt keine Haftung für Schäden und Folgeschäden unsachgemäßer Installation oder Nutzung. Die Pflicht der Datenversicherung obliegt allein dem Kunden. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es dazu ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten können.

Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stöß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sieitte auch die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschreiben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE RichtlinienichtmitdemHausmullentsorgtwerden.DerenBestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftinge und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 304634/20200604SZ172 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklarun erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganziinfach.de/search/model/304634
