304634 - Scheda di rete / adattatore CSL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda adattatore WLAN PCIe
Marca	CSL
Modello	304634
Interfaccia	PCI Express
Chipset	RTL8812AE
Bande di frequenza	2,4 GHz e 5 GHz
Velocità di trasmissione max (2,4 GHz)	300 Mbit/s (2T2R)
Velocità di trasmissione max (5 GHz)	866 Mbit/s (2T2R)
Potenza di trasmissione	18,81 dBm
Antenne	2 antenne esterne
Sistemi operativi compatibili	Windows 7 / 8 / 10 (Plug & Play)
Dimensioni (circa)	120 x 22 x 1,8 mm
Peso (circa)	50 g
Alimentazione	Tramite slot PCI Express
Contenuto della confezione	Scheda PCIe, 2 antenne, CD dei driver, manuale di istruzioni
Manutenzione	Pulire con un panno asciutto, evitare umidità e scariche elettrostatiche
Sicurezza	Scollegare il computer prima del montaggio, evitare scariche elettrostatiche (ESD)
Riparabilità	Non riparabile dall'utente; qualsiasi modifica invalida la garanzia
Temperatura di utilizzo	Solo per uso interno, evitare temperature estreme
Smaltimento	Non gettare nei rifiuti domestici; riciclare secondo la direttiva RAEE

Domande frequenti - 304634 CSL

Come installare la scheda di rete PCIe?

Spegni e scollega il computer. Apri il case, inserisci la scheda in uno slot PCIe libero, fissala con una vite, quindi collega le due antenne. Chiudi il case e riaccendi il computer.

Quali sistemi operativi sono compatibili?

La scheda è compatibile con Windows 7, 8 e 10 in Plug & Play. I driver si installano automaticamente. Linux non è ufficialmente supportato.

Cosa fare se i driver non si installano automaticamente?

Inserisci il CD dei driver fornito, avvia Setup.exe e segui la procedura guidata. Accetta il contratto di licenza e riavvia se necessario.

Come collegare le antenne?

Avvita saldamente le due antenne esterne sui connettori previsti sul retro della scheda. Assicurati che siano ben fissate per una ricezione ottimale.

Qual è la velocità massima di questa scheda?

Fino a 300 Mbit/s sulla banda 2,4 GHz e fino a 866 Mbit/s sulla banda 5 GHz, in base alla distanza e alle interferenze.

Posso usare questa scheda all'esterno?

No, l'uso all'aperto è vietato. La scheda è progettata per uso interno in ambiente asciutto e al riparo dall'umidità.

Come evitare di danneggiare la scheda con scariche elettrostatiche?

Prima di toccare la scheda, mettiti a terra toccando una superficie metallica collegata a terra. Evita il contatto con i componenti sensibili.

La scheda non viene riconosciuta dal PC, cosa fare?

Verifica che la scheda sia inserita correttamente nello slot PCIe e che le antenne siano collegate. Prova un altro slot PCIe. Se il problema persiste, reinstalla i driver dal CD.

Posso sostituire o riparare la scheda da solo?

La scheda non contiene parti riparabili dall'utente. Qualsiasi tentativo di riparazione o modifica invalida la garanzia. In caso di guasto, contatta il produttore.

Come smaltire la scheda a fine vita?

Non gettarla nei rifiuti domestici. Portala a un punto di raccolta RAEE o restituiscila al produttore per un riciclaggio conforme alla direttiva 2012/19/UE.

MANUALE UTENTE 304634 CSL

Grazie per aver scelto un prodotto di CSL. Perutilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attendamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Scheda PCIe adattatore WLAN
• 2x Antenna esterna
• Istruzioni per l'uso

2. Dati tecnici

Interfaccia PCI-Express
Velocità di trasferimento	b/g/n/h/ac 300 Mbit per 2.4GHz 2T2R / 866 Mbit/s per 5GHz 2T2R*La velocità di trasferimento varia a seconda della distance e delle interferenze esterne
Chipset RTL8812AE
Banda di frequenza 2,4 GHz / 5 GHz	z: 2412MHz - 2472; 5GHz: 5180-5240 MHz
Campo di frequenza 2,4GHz
Potenza di trasmissione 18,81 dBm	Windows 7/8/10 (Plug&Play)
Compatibilità Microsoft W

3. Montaggio

Scollegare il computer alla rete prima di iniziare l'installazione. Evitare il contatto con componenti sensibili sulla sched e nel computer.

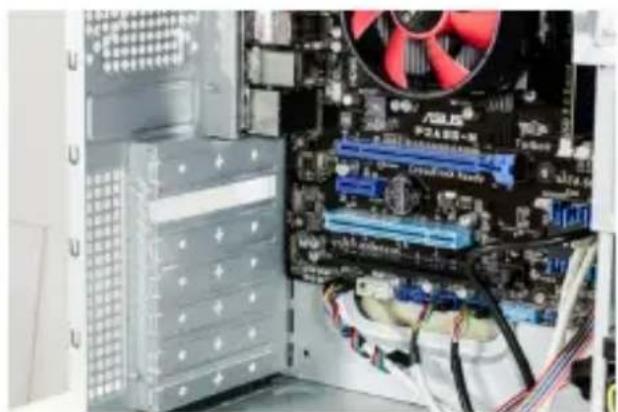

Aprière prima di tutto il case del computer. Successivement, cercare uno slot PCIe libero e rimuovere con cautela la piastra dello slot associato.

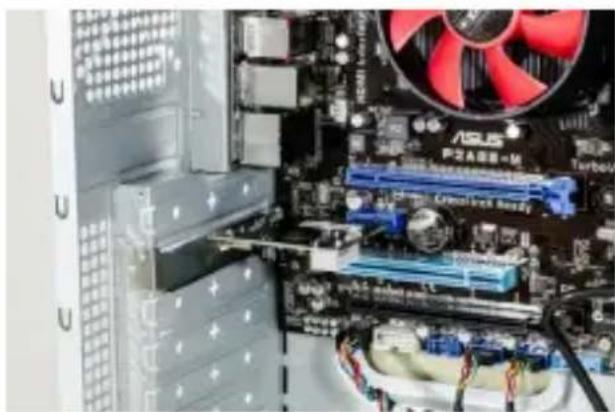

Inserire la scheda PCIe nello slot previsto. Assicurarsi che la scheda sia inserta dello slot in modo stabile. Quindi fissare la scheda con una vite al case del PC.

Quindi collegare le due antenne esterne ai connettori d'antenna.

4. Installazione del driver

Nel sistemi operativi a partire da Microsoft Windows 7, l'installazione del driver è completamente automatica. La schedà PCIe è pronta per l'uso dopo pochi minuti.

Se si dispone di sistema operativo differente, procedere nel seguente modo.

Rimuovere il CD del driver alla conferenza e inserirlo nellettore del computer. Cliccare su "Setup.exe".

Ora, si avviare la procedura guidata di installatione. Per iniziare l'installazione, è necessario accettare i termini contrattuali della licenza.Seguire leindicazioni della procedura guidata di installatione per completare l'installazione del driver.

Dopo aver completato l'installazione con successo,ciescare sul pulsante "Fine".La)..scheda PCIe adattatore WLAN è pronta per il funzionamento.

5. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di effettuare riparazioni o trasformazioni alla sched pericont proprio. Evitare il contatto con le tensioni di rete. Il prodotto non conduce corrente solo quando la spina è staccata. Prima di toccare componenti elettronici scaricare la propria carica a massa. In tal modo si evitano danni provocati dalle scariche eletstrostatiche provocate dal proprio corpo.

Le scariche elettrostatiche (ESD) possono provocare danni irreparabili alla scheda e a tutti i componenti correlati all'hardware! Il montaggio della scheda è effettuato a proprio rischio.

Il montaggio della schedà deve essere eseguito da personale specializzato, se non si è in possesso di adeguate conoscenze tecniche e pratiche nell'ambito di computer ed elettronica. Il produttore non è responsabile di danni e consequencesc provocate dall'uso e dall'installazione improprii. Il cliente è il solo responsabile del salvataggio dei dati. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. In agli caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a Improvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzato l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzato l'apparecchio se ha subito un urto o è stato danneggiato in un'alto modo. Rispetto又能 le normative e limitazioni nazionali. Utilizzato l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso.

Questo prodotto non è un giocattolo. Conservarlo fuori alla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Le specifiche dell'apparecchio possonoambiare nella preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire Gratisamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici alleviostiti appositamente. Dettagli in merito sono regolati alla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente da un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiarare che il dispositorio 304634/20200604SZ172 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganziinfach.de/search/model/304634
