Type de produit	Carte adaptateur WLAN PCIe
Marque	CSL
Modèle	304634
Interface	PCI Express
Chipset	RTL8812AE
Bandes de fréquence	2,4 GHz et 5 GHz
Taux de transmission max (2,4 GHz)	300 Mbit/s (2T2R)
Taux de transmission max (5 GHz)	866 Mbit/s (2T2R)
Puissance d'émission	18,81 dBm
Antennes	2 antennes externes
Systèmes d'exploitation compatibles	Windows 7 / 8 / 10 (Plug & Play)
Dimensions (approx.)	120 x 22 x 1,8 mm
Poids (approx.)	50 g
Alimentation	Via le slot PCI Express
Contenu de la livraison	Carte PCIe, 2 antennes, CD de pilotes, mode d'emploi
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les décharges électrostatiques
Sécurité	Débrancher l'ordinateur avant montage, éviter les décharges électrostatiques (ESD)
Réparabilité	Non réparable par l'utilisateur ; toute modification annule la garantie
Température d'utilisation	Usage intérieur uniquement, éviter les températures extrêmes
Mise au rebut	Ne pas jeter aux ordures ménagères ; recyclage selon directive DEEE

FOIRE AUX QUESTIONS - 304634 CSL

Comment installer la carte réseau PCIe ?

Éteignez et débranchez l'ordinateur. Ouvrez le boîtier, insérez la carte dans un slot PCIe libre, fixez-la avec une vis, puis connectez les deux antennes. Refermez le boîtier et rallumez l'ordinateur.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows 7, 8 et 10 en Plug & Play. Les pilotes s'installent automatiquement. Linux n'est pas officiellement supporté.

Que faire si les pilotes ne s'installent pas automatiquement ?

Insérez le CD des pilotes fourni, lancez Setup.exe et suivez l'assistant d'installation. Acceptez le contrat de licence et redémarrez si nécessaire.

Comment connecter les antennes ?

Vissez fermement les deux antennes externes sur les connecteurs prévus à l'arrière de la carte. Assurez-vous qu'elles sont bien fixées pour une réception optimale.

Quelle est la vitesse maximale de cette carte ?

Jusqu'à 300 Mbit/s sur la bande 2,4 GHz et jusqu'à 866 Mbit/s sur la bande 5 GHz, en fonction de la distance et des interférences.

Puis-je utiliser cette carte en extérieur ?

Non, l'utilisation en plein air est interdite. La carte est conçue pour un usage en intérieur dans un environnement sec et à l'abri de l'humidité.

Comment éviter d'endommager la carte par décharge électrostatique ?

Avant de toucher la carte, mettez-vous à la terre en touchant une surface métallique reliée à la terre. Évitez tout contact avec les composants sensibles.

La carte n'est pas reconnue par mon PC, que faire ?

Vérifiez que la carte est correctement insérée dans le slot PCIe et que les antennes sont connectées. Essayez un autre slot PCIe. Si le problème persiste, réinstallez les pilotes depuis le CD.

Puis-je remplacer ou réparer la carte moi-même ?

La carte ne contient aucune pièce réparable par l'utilisateur. Toute tentative de réparation ou modification annule la garantie. En cas de panne, contactez le fabricant.

Comment me débarrasser de la carte en fin de vie ?

Ne la jetez pas aux ordures ménagères. Apportez-la à un point de collecte DEEE ou retournez-la au fabricant pour un recyclage conforme à la directive 2012/19/UE.

MODE D'EMPLOI 304634 CSL

Nous vous remercions d'avoir besoin un produit de CSL. Pour que vous puissiez profiter longtemps de votre apparéil achété, veuilles lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Carte adaptateur WLAN PCIe
• 2x Antenne externe
  Mode d'emploi

2. Caracteristiques techniques

Interface PCI Express
Taux de transmission	b/g/n/h/ac 300 Mbit pour 2.4GHz 2T2R / 866 Mbit/s pour 5GHz 2T2R* * Le taux de transfert de données varie en fonction de la distance et d'influences perturbatrices extérieures.
Chipset RTL8812AE
Bande de fréquence 2,4 GHz / 5 Ghz
Plage de fréquence 2,4GHz: 2412MHz - 2472; 5GHz: 5180-5240 MHz
Puisance d'émission 18,81 dBm
Compatibilité Microsoft Windows 7/8/10 (Plug&Play)

3. Montage

Veuillez séparerVote ordinateur complètement du réseau électrique avant de commencer le montage. Evitez le contact avec des composants sensibles sur la carte enrichable et dans l'ordinateur.

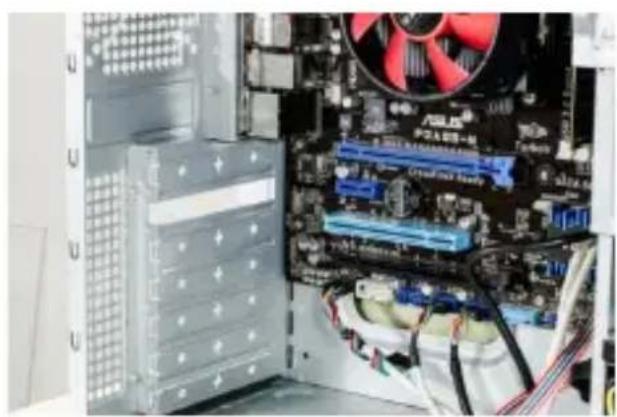

Ouvrez d'abord le boitier de votre ordinateur. Cherchez ensuite une fente PCIe libre et retirez avec précaution la tôle à fente correspondante.

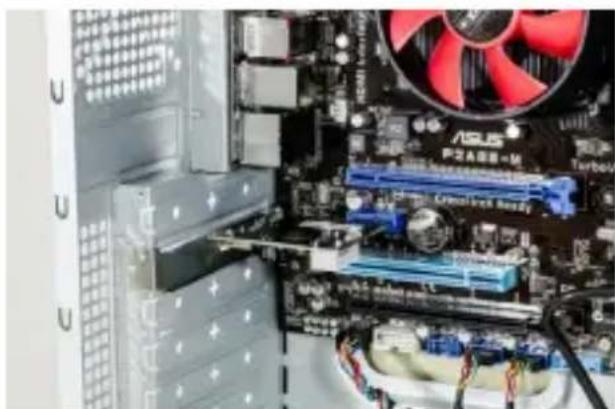

Insérez la carte PCIe dans la fente pré-vue. Veuillez à ce que la carte soit fermement en place dans la fente. Fixez ensuite la carte avec une vis au boîtier de l'ordinateur.

Connectez ensuite les deux antennes externes aux connecteurs d'antenne.

4. Installation des pilotes

Dans le cas d'un système d'exploitation à partir de Microsoft Windows 7, l'installation des pilotes s'effectue automatiquement. La carte PCIe est opérationnelle en quelques minutes.

Si cela ne avait pas etre le cas dans votre système,procédez comme décrit ci-dessous.

Sortez le CD des pilotes de l'emballage et placez-le dans le lecteur de votre ordinaireur. Démarrez le « Setup.exe »

L'assistant d'installation démarre. Pour commencer l'installation, vous devez déclarer que vous acceptez avec les conditions du contrat de licence. Suivez les indicateurs de l'assistant d'installation, pour terminer l'installation du pilote.

Cliquez après installation reussie sur le bouton « Terminer ». La carte adaptateur WLAN PCIe est ensuite opérationnelle.

5. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'effectuer des travaux de réparation ou des transformations de votre propre chef sur la carte,enfichable. Evitez le contact avec les tensions du secteur. Le produit n'est hors tension que lorsqu'il est débranché de la prise. Mettez-vous à la terre par principe avant de toucher des composants électroniques. Cela protège contre les endommagements dus aux décharges electrostatiques de votre corps.

Une décharge electrostatique (ESD) peut cause des dommages irréparables à la carte enrichable ainsi qu'à tous les composant matériels connectes! Le montage de la carte enrichable s'effectue à vos propres risques et périls.

Veuillez fait réaliser le montage de la carte par une entreprise spécialisée, si vous n'avez aucune experience pratique et technique dans le domaine des ordinateurs et de l'ingénierie électrique. Le fabricant n'assume aucune responsabilité pour des dommages et des dommages indirects résultat d'une installation ou d'une utilisation incorrecte. L'obligation de sauvégarde des données incombe entièrement au client. L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourrait endommager les pieces électroniques.

Vérifiez l'appareil avant l'utilisation, pour détecter des dommages éventuels. L'appléil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommage. Veuillez aussi respecter les dispositions et restrictions nationales. N'utilise pas le produit à d'autres fins que celles décrites dans ce mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectué par le fournisseur initial entraine l'annulation de la garantie. Les specifications de l'appareil peuvent être modifiées sans indication préalable.

6. Informations sur la mise au rebut de vos apparéils

Les apparêils ELECTriques et ELECTRONiques ne doivent pas, selon la directive européen DEEE, être jetés dans les ordures menagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrekte.

Vousêtes, en tant que consommateur en vertu de la loi allemande sur l'électricité (ElektroG), obligé de restituer gratuitement les apparciels électriques et Electroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publiques prévus à cet effet. Les détails sont régés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usages, vous apportez une contribution importante à la protection de l'environnement.

Directive DEEE:2012/19/UE
DEEENumero de registre:DE 67896761

Par la presente, WD Plus GmbH déclare que l'appareil 304634/20200604SZ172 est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE. Pour une déclaration de conformité complète, veuilles contacter : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, http://downloads.ganziinfach.de/search/model/304634
