MANUALE UTENTE 301303 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione il dispositivo acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima di mettere in servizio il prodotto consegnato, la preghiamo di verificare che esso sia completo, privo di difetti e non danneggiato.

1. Contenuto della confezione

• RJ45/RJ11 Tester per cavi di rete
- Spelacavi
- Pinza crimpatrice
- Strumento di inserimento per LSA
- Istruzioni per l'uso del tester per cavi

2. Funzioni

Con questo tester per cavi di rete è possibile controllare il funzionamento della rete o del cavo ISDN. Il tester per cavi permette di testare facilmente l'assegnazione e la protezione del cavo.

3. Messa in funzione

Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale di im- ballaggio. Aprire il vano batteria presente sul retro del dispositivo principale. Collegare la clip della batteria con una batteria a blocco da 9V nel vano bat- teria. Successivamente richiudere il vano batteria.

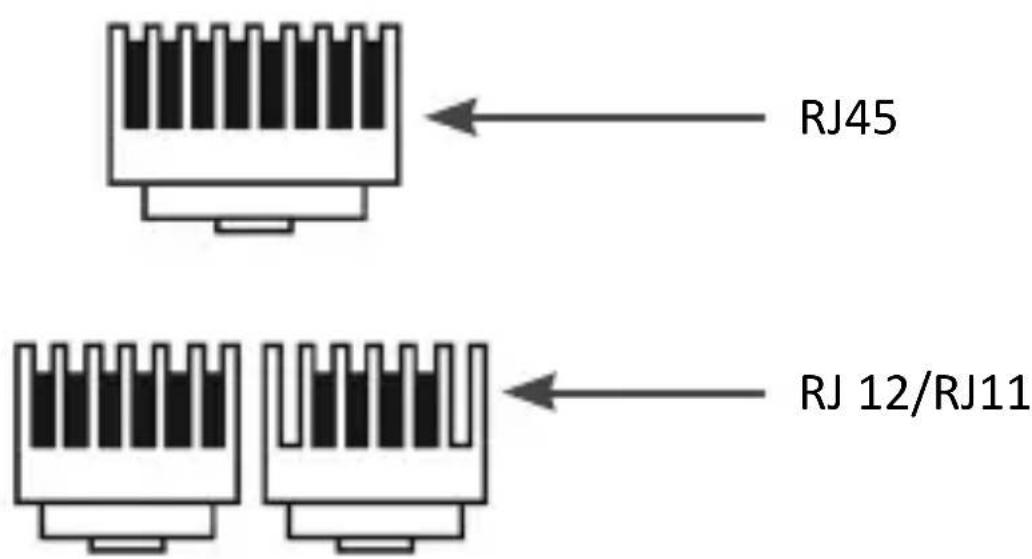

La seguente figura illustra i cavi che possono essere testati:

RJ45 RJ 12/RJ11

Collegare il cavo al dispositivo principale e a quello remoto e successivamente accendere il dispositivo. Per il test del cavo è possibile selezionare tra due diverse velocità. Impostare il selettore su "ON" per eseguire un test del cavo a velocità normale. Impostando il selettore su "S" (slow = lento) il test del cavo viene eseguito a velocità ridotta. La posizione "OFF" spegne il dispositivo.

Durante il test del cavo, il risultato della misurazione viene visualizzato sul dispositivo principale e al contempo su quello remoto. Durante il processo di misurazione, il tester per cavo di rete percorre in modo continuo le linee controllate da 1 a 8 e anche "G" nel caso di cavi schermati e segnala, se le rispettive linee hanno un contatto tra le estremità dei fili collegate e se il segnale viene inoltrato.

Se il cavo è completamente assegnato con assegnazione standard e collegamenti schermati dovrebbero accendersi in successione tutte le coppie di LED. Se la linea è difettosa, la coppia di LED corrispondente non si accende.

4. Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo.

Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti

di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.5. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

UK CA CE

Direttiva RAEE: 2012/19/EU Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 301303 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Umgebungstemperatur + 0-3°C bis 35-40°C
Ambient temperature	+ 0-3°C until 35-40°C
Température ambiante + 0-3°C à 35-40°C
Temperatura ambiente + 0-3°C fino 35-40°C
Temperatura ambiente + 0-3°C a 35-40°C
