301303 - Messgeräte CSL - Kostenlose Bedienungsanleitung

Marke	CSL
Modell	301303
Kategorie	Messgeräte
Produkttyp	Netzwerkkabeltester RJ45/RJ11
Funktionen	Kontinuitätstest für Netzwerk- und ISDN-Kabel, Überprüfung der Verkabelung und Abschirmung
Testbare Anschlüsse	RJ45, RJ12/RJ11
Testgeschwindigkeiten	Normal (ON) und langsam (S)
Anzeige	LED für jede Ader (1-8) und Abschirmung (G)
Stromversorgung	9V-Batterie (nicht enthalten)
Lieferumfang	Haupttester, Ferntester, Abisolierwerkzeug, Crimpwerkzeug, LSA-Auflegewerkzeug, Bedienungsanleitung
Sicherheitshinweise	Nicht öffnen, Kontakt mit Netzspannung vermeiden, nur in trockenen Innenräumen verwenden, vor Feuchtigkeit schützen, nicht hohen Temperaturen aussetzen
Verwendungszweck	Nur Innenräume, trocken
Recycling	WEEE-konform, Batterierücknahme, Sammelstelle
Zertifizierung	WEEE-Richtlinie 2012/19/EU, Registrierungsnummer DE: 67896761
Konformitätserklärung	Auf Anfrage bei WD Plus GmbH erhältlich

Häufig gestellte Fragen - 301303 CSL

Wie verwende ich den Kabeltester CSL 301303?

Schließen Sie das zu testende Kabel an den Haupttester und den Ferntester an. Stellen Sie den Schalter auf ON für einen normalen Test oder auf S für einen langsamen Test. Die LEDs leuchten für jede angeschlossene Ader (1-8) und für die Abschirmung (G). Wenn eine LED nicht leuchtet, ist das Kabel defekt.

Welche Kabeltypen kann ich mit diesem Tester testen?

Dieser Tester unterstützt RJ45-Kabel (Netzwerk) und RJ12/RJ11-Kabel (Telefon/ISDN). Er testet die Kontinuität und die Abschirmung.

Welche Batterie wird für den Tester CSL 301303 verwendet?

Das Gerät funktioniert mit einer 9V-Batterie (Typ 6LR61 oder 6F22). Legen Sie sie in das Fach auf der Rückseite des Haupttesters ein.

Was tun, wenn während des Tests eine LED nicht leuchtet?

Dies zeigt an, dass die entsprechende Ader unterbrochen oder falsch angeschlossen ist. Überprüfen Sie die Verkabelung und die Stecker. Fehlen mehrere LEDs, kann das Kabel beschädigt sein.

Kann ich diesen Tester im Freien verwenden?

Nein, das Gerät ist nur für die Verwendung in trockenen Innenräumen vorgesehen. Schützen Sie es vor Feuchtigkeit, Regen und Schnee.

Wie öffne ich das Batteriefach?

Das Fach befindet sich auf der Rückseite des Haupttesters. Schieben Sie den Deckel oder entfernen Sie die Schraube je nach Modell. Schließen Sie den Clip an die 9V-Batterie an, bevor Sie das Fach wieder schließen.

Was ist im Lieferumfang des Testers CSL 301303 enthalten?

Der Lieferumfang umfasst: den Haupttester, den Ferntester, ein Abisolierwerkzeug, ein Crimpwerkzeug, ein LSA-Auflegewerkzeug und die Bedienungsanleitung.

Wie teste ich die Abschirmung eines Kabels?

Stellen Sie sicher, dass das Kabel abgeschirmt ist und der Stecker korrekt geerdet ist. Die LED mit der Markierung G muss leuchten, wenn die Abschirmung durchgängig ist.

Was tun, wenn der Tester nicht angeht?

Überprüfen Sie zuerst die Batterie: Stellen Sie sicher, dass sie richtig angeschlossen und geladen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie recycelt man den Tester CSL 301303?

Dieses Gerät unterliegt der WEEE-Richtlinie. Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle (Geschäft, Recyclinghof) oder besuchen Sie www.quefairedemesdechets.fr (für Frankreich) oder die entsprechende deutsche Website.

BEDIENUNGSANLEITUNG 301303 CSL

BEDIENUNGSANLEITUNG USER MANUAL

https://model.ganzeinfach.de/301303

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• RJ45/RJ11 Netzwerk-Kabeltester
- Abisolierer
- Krimpzange
• LSA Anlegewerkzeug
• Bedienungsanleitung für den Kabeltester

2. Funktion

Mit dem Kabeltester können Sie Ihre Netzwerk- oder ISDN-Kabel auf die Funktionsfähigkeit überprüfen. Der Kabeltester ermöglicht, die Belegung und die Abschirmung des Kabels unkompliziert zu testen.

3. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das sich am Hauptgerät auf der Rückseite befindliche Batteriefach. Verbinden Sie den Batterieclip mit einer 9V-Block-batterie und legen Sie diese in das Batteriefach hinein. Schließen Sie im An-schluss den Deckel des Batteriefaches wieder.

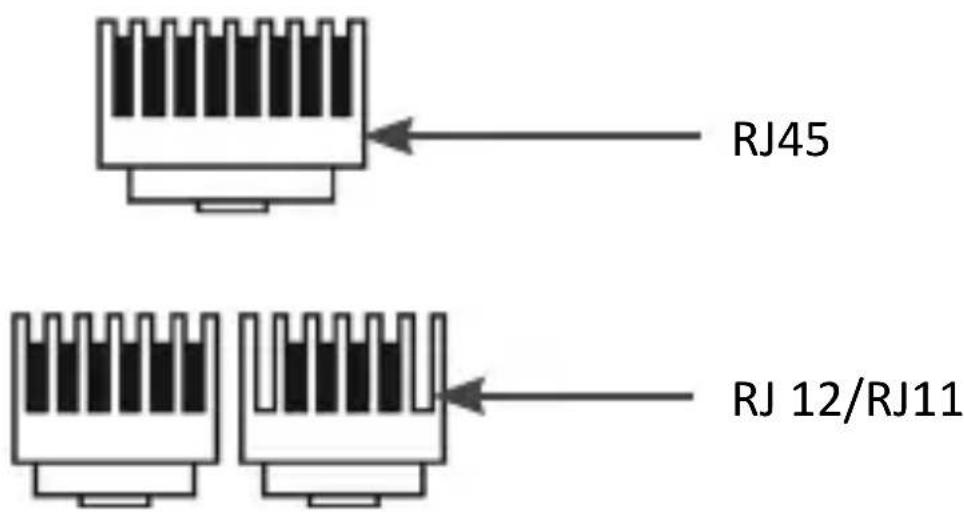

Die folgende Abbildung zeigt die testbaren Kabel an:

Schließen Sie das Kabel an das Haupt- und an das Remotegerät an und schalten Sie das Gerät anschließend an. Für den Kabeltest können Sie zwischen zwei verschiedenen Geschwindigkeiten auswählen. Stellen Sie den Wahlschalter auf "ON", um einen Kabeltest in normaler Geschwindigkeit durchzuführen. Stellen Sie den Wahlschalter auf "S" (slow = langsam), wird der Kabeltest in reduzierter Geschwindigkeit durchgeführt. Die Position "OFF" schaltet das Gerät schließlich ab.

Das Messergebnis wird während des Kabeltests sowohl auf dem Hauptgerät als auch auf dem Remotegerät parallel angezeigt. Der Netzwerkkabeltester durchläuft während des Messvorgangs kontinuierlich die angesteuerten Leitungen von 1-8 sowie zusätzlich "G" bei geschirmten Kabeln und signalisiert, ob die jeweiligen Leitungen zwischen den verbundenen Adernenden Kontakt haben und das Signal weitergeleitet wird.

Bei einem voll belegten Kabel mit Standardbelegung und geschirmten An- schlüssen sollten alle LED-Paare hintereinander leuchten. Bei einer defekten Leitung leuchtet das dazugehörige LED-Paar nicht auf.

4. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

5. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 301303 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

http://model.ganzeinfach.de

WD Plus GmbH

Wohlenbergstraße 16

30179 Hannover, DE

V1.2
