301303 - Equipos de medición CSL - Manual de uso y guía de instrucciones gratis

Marca	CSL
Modelo	301303
Categoría	Equipos de medición
Tipo de producto	Probador de cableado de red RJ45/RJ11
Funciones	Prueba de continuidad de cables de red e ISDN, verificación del cableado y blindaje
Conectores comprobables	RJ45, RJ12/RJ11
Velocidades de prueba	Normal (ON) y lenta (S)
Indicación	LED para cada hilo (1-8) y blindaje (G)
Alimentación	Pila 9V (no incluida)
Contenido del envío	Probador principal, probador remoto, pelacables, herramienta de engaste, aplicador LSA, manual de instrucciones
Instrucciones de seguridad	No abrir, evitar contacto con tensión de red, usar en interiores secos, proteger de la humedad, no exponer a altas temperaturas
Uso previsto	Solo interior, seco
Reciclaje	Conforme a la RAEE, ecotasa, punto de recogida
Certificación	Directiva RAEE 2012/19/UE, n.º de registro DE: 67896761
Declaración de conformidad	Disponible bajo petición a WD Plus GmbH

Preguntas frecuentes - 301303 CSL

¿Cómo usar el probador de cableado CSL 301303?

Conecte el cable a probar al probador principal y al probador remoto. Coloque el selector en ON para una prueba normal o en S para una prueba lenta. Los LED se encienden para cada hilo conectado (1-8) y para el blindaje (G). Si un LED no se enciende, el cable está defectuoso.

¿Qué tipos de cables puedo probar con este probador?

Este probador admite cables RJ45 (red) y RJ12/RJ11 (teléfono/ISDN). Prueba la continuidad y el blindaje.

¿Qué pila usar para el probador CSL 301303?

El dispositivo funciona con una pila de 9V (tipo 6LR61 o 6F22). Insértela en el compartimento en la parte trasera del probador principal.

¿Qué hacer si un LED no se enciende durante la prueba?

Esto indica que el hilo correspondiente está cortado o mal conectado. Verifique el cableado y los conectores. Si faltan varios LED, el cable puede estar dañado.

¿Puedo usar este probador en exteriores?

No, el dispositivo está diseñado para uso en interiores secos. Protéjalo de la humedad, la lluvia y la nieve.

¿Cómo abrir el compartimento de pilas?

El compartimento se encuentra en la parte trasera del probador principal. Deslice la tapa o retire el tornillo según el modelo. Conecte el clip a la pila de 9V antes de cerrar.

¿Qué incluye el envío del probador CSL 301303?

El envío incluye: el probador principal, el probador remoto, un pelacables, una herramienta de engaste, un aplicador LSA y el manual de instrucciones.

¿Cómo probar el blindaje de un cable?

Asegúrese de que el cable esté blindado y que el conector esté correctamente conectado a tierra. El LED marcado G debe encenderse si el blindaje es continuo.

¿Qué hacer si el probador no se enciende?

Primero verifique la pila: asegúrese de que esté correctamente conectada y cargada. Si el problema persiste, contacte al servicio posventa.

¿Cómo reciclar el probador CSL 301303?

Este dispositivo está sujeto a la directiva RAEE. No lo deseche con la basura doméstica. Deposite en un punto de recogida (tienda, punto limpio) o consulte www.quefairedemesdechets.fr para encontrar el punto más cercano.

MANUAL DE USUARIO 301303 CSL

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Gracias por escoger un producto de CSL. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de la puesta en servicio de la mercancía suministrada, compruebe que esté completa e intacta.

1. Artículos suministrados

• Probador de cables de red RJ45/RJ11
• Aislante
• Crimpadora
• Herramienta de inserción para LSA
• Instrucciones de uso para el probador de cables

2. Funcionamiento

Con este probador de cables de red podrá comprobar el funcionamiento de los cables de red o ISDN. El probador de cables le permite verificar de forma sencilla la asignación y el apantallamiento de los cables.

3. Puesta en funcionamiento

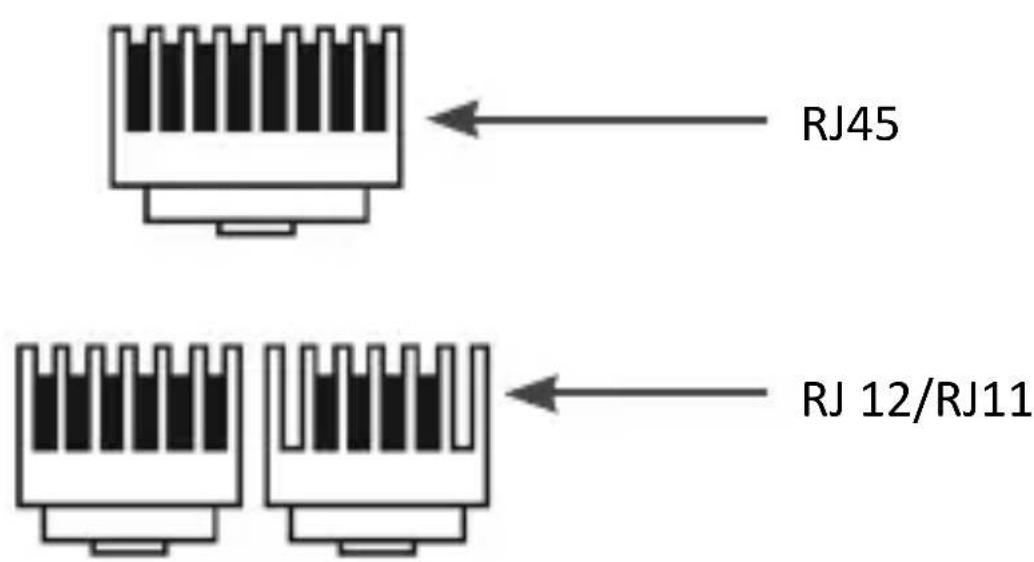

Saque el aparato del embalaje y retire todo el material de embalaje. Abra el compartimento para pilas que se encuentra en el lado posterior del aparato principal. Conecte el clip de batería a una pila de bloque de 9 V y colóquela en el compartimento. Vuelva a cerrar la tapa del compartimento de las pilas. La ilustración siguiente le muestra los tipos de cable que puede comprobar:

Conecte el cable al aparato principal y remoto y encienda luego el dispositivo. Podrá escoger entre dos velocidades distintas para comprobar los cables. Ponga el selector en la posición "ON" para comprobar un cable a una velocidad normal. Si pone el selector en la posición "S" (slow = lento), la prueba del cable se llevará a cabo a una velocidad reducida. La posición "OFF" apaga el dispositivo.

El resultado de la medición se muestra durante la comprobación del cable tanto en el aparato principal como en el remoto. Durante la medición, el probador de cables de red pasa por las líneas controladas de 1-8, así como de manera adicional "G" en el caso de cables apantallados, y señaliza si las líneas entre los extremos conectados de los cables tienen contacto y envían la señal.

Todos los pares de LED se iluminan en una secuencia si la asignación del cable está completa y es normal con las conexiones apantalladas el cable. Si una línea está defectuosa, el par de LED correspondiente no se ilumina.

4. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo.Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

5. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno. Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 301303 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
