Tipo di prodotto	Switch Fast Ethernet PoE
Modello	561686
Marca	Intellinet
Numero di porte RJ45	6 porte (4 PoE, 2 uplink)
Budget totale di potenza PoE	65 W
Potenza PoE massima per porta	Porta 1: 60 W (alta potenza); Porte 2-4: 30 W
Velocità di commutazione (backplane)	1.2 Gbps
Alimentazione elettrica	100-240 V AC, 50/60 Hz
Installazione	Plug and Play, nessuna configurazione
Modalità Extend	Sì (riduce la velocità a 10 Mbit/s, estende il PoE fino a 250 m)
Caratteristiche di rete speciali	VLAN MTU in modalità Extend
Indicatori LED	Link (giallo), PoE (verde), Speed (verde), Power (verde)
Messa a terra	Morsetto di messa a terra per protezione contro picchi di tensione
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Sicurezza	Posizionare su una superficie piana con 25 mm di spazio per ventilazione; evitare interferenze elettriche
Conformità	CE (Direttive 2014/30/UE e 2014/35/UE)
Pezzi di ricambio e riparabilità	Nessuna parte rimovibile; dispositivo non riparabile dall'utente
Informazioni generali	Registrazione prodotto: register.intellinet-network.com/r/561686

Domande frequenti - 561686 Intellinet

Come installare lo switch Intellinet 561686?

L'installazione è plug and play: collegare i cavi Ethernet, inserire l'alimentazione e il dispositivo funziona automaticamente. Nessuna configurazione software è necessaria.

Qual è il budget PoE totale e come viene ripartito?

Il budget PoE totale è di 65 watt. La porta 1 eroga fino a 60 W (alta potenza), le porte 2, 3 e 4 fino a 30 W ciascuna (IEEE 802.3at/af).

Come attivare la modalità Extend e a cosa serve?

Usa l'interruttore a scorrimento sul pannello per passare alla modalità EXTEND. Questa modalità riduce la velocità a 10 Mbit/s e consente di estendere la distanza PoE fino a 250 metri, attivando anche il VLAN MTU.

Cosa significano gli indicatori LED?

I LED indicano: Link (giallo): connessione attiva; PoE (verde): alimentazione PoE erogata; SPD (verde): velocità 100 Mbps (acceso) o 10 Mbps (lampeggiante); PWR (verde): dispositivo acceso.

Posso alimentare dispositivi non PoE?

No, le porte PoE forniscono alimentazione solo a dispositivi compatibili PoE (IEEE 802.3af/at). Per dispositivi non PoE, utilizzare un injector PoE o collegarli alle porte uplink (non PoE).

Quale tipo di cavo Ethernet utilizzare?

Utilizzare un cavo Cat5e minimo per garantire prestazioni ottimali e una distanza PoE corretta.

Come mettere a terra lo switch?

Collegare il morsetto di messa a terra situato sul pannello posteriore a un oggetto di messa a terra (es. una presa di terra) per proteggere il dispositivo da picchi di tensione.

Lo switch supporta i VLAN?

In modalità EXTEND, lo switch attiva il VLAN MTU (Multi-Tenant Unit) che isola il traffico tra le porte PoE e le porte uplink. In modalità STANDARD, nessun VLAN è configurato.

Cosa fare se un dispositivo PoE non si accende?

Verificare che l'indicatore PoE sia acceso sulla porta interessata. Assicurarsi che il dispositivo collegato sia compatibile PoE e che il consumo totale non superi 65 W. Provare con un altro cavo.

Posso utilizzare lo switch con un'alimentazione esterna?

Lo switch funziona con alimentazione di rete 100-240 V AC, 50/60 Hz tramite il cavo di alimentazione fornito. Non è progettato per un'alimentazione esterna diversa da quella specificata.

MANUALE UTENTE 561686 Intellinet

L' Intellinet Fast Ethernet Switch a 6 porte con 4 porte PoE (1 x High-Power PoE) offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente. Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/561686

o scansiona il codice QR presente sulla copertina.

Caratteristiche

• Fornisce fino a quattro dispositivi di rete PoE con alimentazione e dati
• Modalità estensione PoE manuale (riduce la velocità di rete ed estende il supporto PoE a 250 m)
• Una porta high-power PoE PSE con potenza fino a 60 W (port 1), tre porte PoE IEEE 802.3at / af PSE con fino a 30 W ciascuna
  • Budget di potenza PoE di 65 watt
• Due porte uplink RJ45 Fast Ethernet
• Velocità della scheda di collegamento di 1.2 Gbps

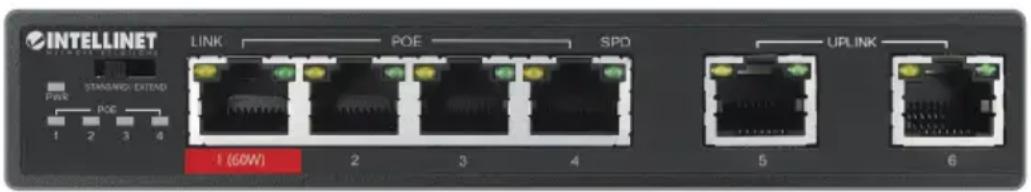

Pannello frontale

LED Colore Stato Indicazione
Link Giallo		Acceso Porta di connessione valida
		Lampeggiante Invio o ricezione dati
		Spento Nessuna connessione stabilita
PoE Verde		Acceso Un dispositivo è connesso alla porta.
		Lampeggiante Alimentazione elettrica anomala.
		Spento Nessuna periferica PSE/PoE è collegata.
SPD Verde		Acceso Velocità di 100 Mbps
		Lampeggiante Velocità di 10 Mbps
PWR Verde		Acceso Acceso
		Spento Spento

Interruttore a scorrimento

STANDARD: consente la normale comunicazione tra le porte.

EXTEND: aprire MTU VLAN, configurare le porte PoE a 10 Mbps ed estendere Ethernet fino a 250 metri

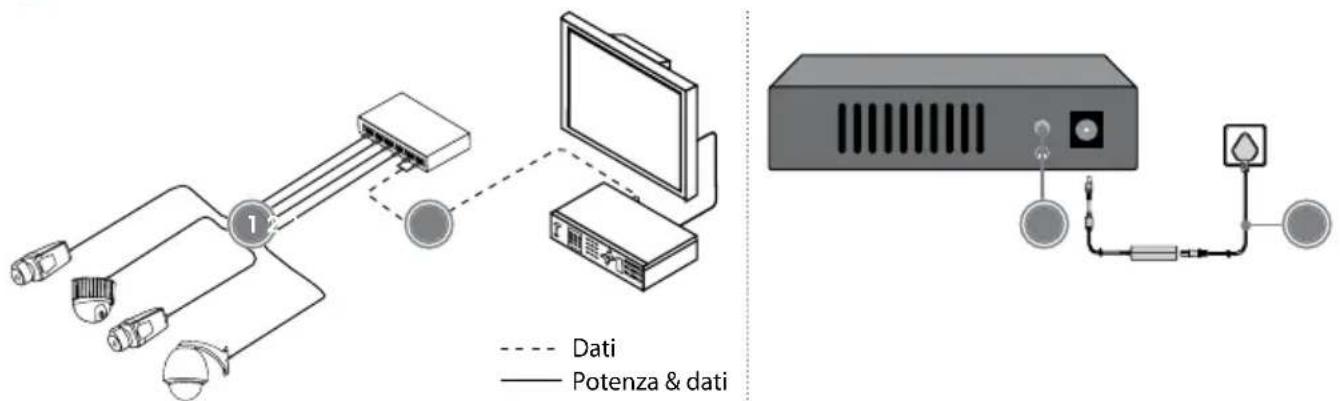

Configurazione

1 Utilizzare un cavo Ethernet (Cat5e min.) per collegare i dispositivi alimentati alle porte PoE Out.
2 Utilizzare il cavo Ethernet (Cat5e min.) per collegare lo switch alla porta o alle porte uplink.
3 Fissare il terminale di messa a terra su un oggetto con messa a terra per prevenire i picchi di potenza.
4 Utilizzare il cavo di alimentazione incluso per collegare la presa sul retro dello switch ad una presa di corrente. Il dispositivo supporta l'alimentazione AC100-240V, 50/60 Hz.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto:

- si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione) - con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY AT: | GARANTIE AUF: | GARANTÍA EN: | GARANTIE À : | GWARANCJA NA: | GARANZIA A:

intellinetnetwork.com

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
