561686 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet PoE
Modèle	561686
Marque	Intellinet
Nombre de ports RJ45	6 ports (4 PoE, 2 liaison montante)
Budget de puissance PoE total	65 W
Puissance PoE max par port	Port 1 : 60 W (haute puissance) ; Ports 2-4 : 30 W
Vitesse de commutation (fond de panier)	1.2 Gbps
Alimentation électrique	100-240 V AC, 50/60 Hz
Installation	Plug and Play, aucune configuration
Mode Extend	Oui (réduit le débit à 10 Mbit/s, étend le PoE jusqu'à 250 m)
Caractéristiques réseau spéciales	VLAN MTU en mode Extend
Indicateurs LED	Link (jaune), PoE (vert), Speed (vert), Power (vert)
Mise à la terre	Borne de mise à la terre pour protection contre les pointes de tension
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Placer sur une surface plane avec 25 mm d'espace pour ventilation ; éviter les interférences électriques
Conformité	CE (Directives 2014/30/EU et 2014/35/EU)
Pièces détachées et réparabilité	Aucune pièce détachable ; appareil non réparable par l'utilisateur
Informations générales	Enregistrement produit : register.intellinet-network.com/r/561686

FOIRE AUX QUESTIONS - 561686 Intellinet

Comment installer le commutateur Intellinet 561686 ?

L'installation est plug and play : connectez les câbles Ethernet, branchez l'alimentation, et l'appareil fonctionne automatiquement. Aucune configuration logicielle n'est nécessaire.

Quel est le budget PoE total et comment est-il réparti ?

Le budget PoE total est de 65 watts. Le port 1 délivre jusqu'à 60 W (haute puissance), les ports 2, 3 et 4 jusqu'à 30 W chacun (IEEE 802.3at/af).

Comment activer le mode Extend et à quoi sert-il ?

Utilisez l'interrupteur à glissière sur le panneau pour passer en mode EXTEND. Ce mode réduit le débit à 10 Mbit/s et permet d'étendre la distance PoE jusqu'à 250 mètres, tout en activant le VLAN MTU.

Que signifient les voyants LED ?

Les LED indiquent : Link (jaune) : connexion active ; PoE (verte) : alimentation PoE délivrée ; SPD (verte) : vitesse 100 Mbps (allumé) ou 10 Mbps (clignotant) ; PWR (verte) : appareil sous tension.

Puis-je alimenter des appareils non PoE ?

Non, les ports PoE ne fournissent de l'alimentation qu'aux appareils compatibles PoE (IEEE 802.3af/at). Pour les appareils non PoE, utilisez un injecteur PoE ou connectez-les sur les ports de liaison montante (non PoE).

Quel type de câble Ethernet utiliser ?

Utilisez un câble Cat5e minimum pour garantir des performances optimales et une distance PoE correcte.

Comment mettre le commutateur à la terre ?

Reliez la borne de mise à la terre située sur le panneau arrière à un objet de mise à la terre (ex. une prise de terre) pour protéger l'appareil contre les pointes de tension.

Le commutateur prend-il en charge les VLAN ?

En mode EXTEND, le commutateur active le VLAN MTU (Multi-Tenant Unit) qui isole le trafic entre les ports PoE et les ports de liaison montante. En mode STANDARD, aucun VLAN n'est configuré.

Que faire si un appareil PoE ne s'allume pas ?

Vérifiez que le voyant PoE est allumé sur le port concerné. Assurez-vous que l'appareil connecté est compatible PoE et que la consommation totale ne dépasse pas 65 W. Testez avec un autre câble.

Puis-je utiliser le commutateur avec une alimentation externe ?

Le commutateur fonctionne avec une alimentation secteur 100-240 V AC, 50/60 Hz via le cordon d'alimentation fourni. Il n'est pas conçu pour une alimentation externe autre que celle spécifiée.

MODE D'EMPLOI 561686 Intellinet

L'Intellinet Commutateur Fast Ethernet 6 ports dont 4 ports PoE (1 x PoE haute puissance) propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561686 ou scannez le code QR figurant sur la couverture.

Traits

• Fournit alimentation et données à un maximum de quatre appareils de réseau PoE
• Mode manuel PoE Extend (réduit la vitesse de débit et augmente le support PoE à 250 m)
  • Budget de puissance du PoE de 65 watts
• Deux ports de liaison montante RJ45 Fast Ethernet
  • Vitesse de fond de panier de 1.2 Gpbs

- Un port PoE PSE haute puissance d'une puissance maximum de 60 W (port 1), trois ports PoE PSE IEEE 802.3at/af d'une puissance allant jusqu'à 30 W chacun

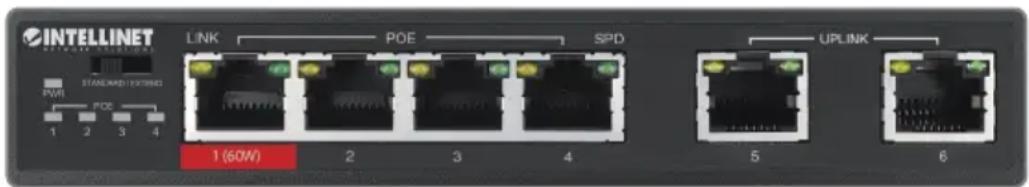

Panneau avant

LED Couleur Statut Indication
Link Jaune	Allumé Connexion est établie
	Clignotant En train d’émettre ou de recevoir des données
	Éteint Connexion n’est pas établie
PoE Verte	Allumé L’appareil connecté est alimenté.
	Éteint Port n’est connecté pas à un appareil PSE/PoE
SPD Verte	Allumé Vitesse 100 Mbps
	Clignotant Vitesse 10 Mbps
PWR Verte	Allumé Appareil est alimenté
	Éteint Éteindre

Interrupteur à glissière

STANDARD : mode par défaut ; permet une communication normale entre les ports.

EXTEND : activer le réseau VLAN MTU, définir les ports PoE sur 10 Mbit/s et étendre Ethernet jusqu'à 250 mètres

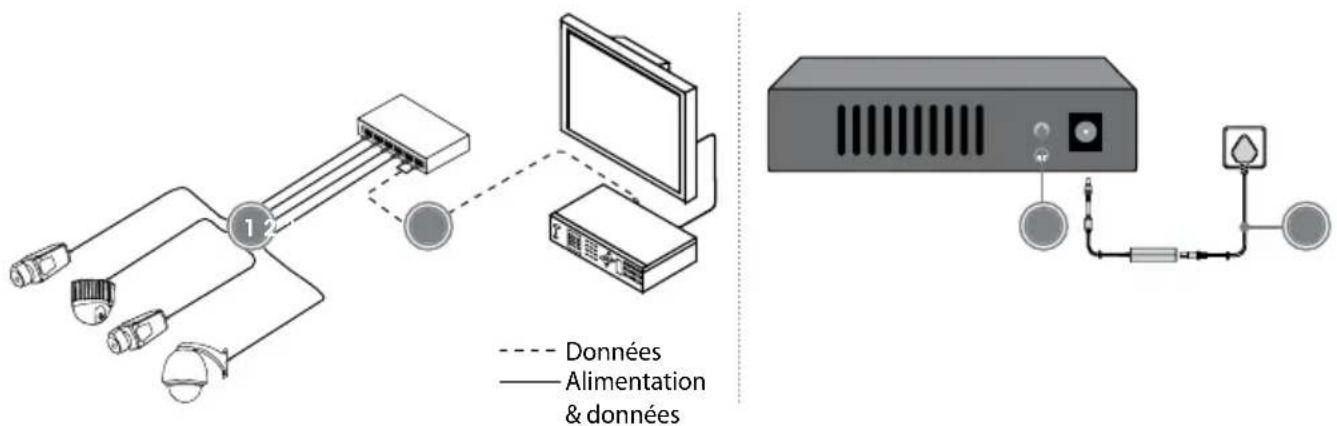

Connexions
    note right of A: Données
    note right of D: Alimentation &
    note right of E: Données
    note right of F: Alimentation & données

1 Utilisez un câble Ethernet (Cat5e min.) pour connecter le(s) dispositif(s) alimenté(s) au(x) port(s) de sortie (PoE OUT).
2 Utiliser un câble Ethernet (Cat 5e minimum) pour relier le commutateur au(x) port(s) de liaison ascendante.
3 Câblez la borne de mise à la terre à un objet de mise à la terre pour éviter les pointes de tension.
4 Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Placement

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
