ANRÄTTA 604.118.62 - Forno IKEA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno elettrico da incasso
Marca	IKEA
Modello	ANRÄTTA 604.118.62
Dimensioni (L x A x P)	595 x 595 x 550 mm
Peso	32,2 kg
Volume utile	71 L
Classe energetica	A+
Consumo energetico (convezione naturale)	0,89 kWh/ciclo
Consumo energetico (calore ventilato)	0,69 kWh/ciclo
Numero di funzioni	9 funzioni principali + funzioni speciali
Funzioni disponibili	Calore ventilato, Tradizionale, Convezione forzata, Pezzi grossi, Griglia, Turbo griglia, Pane, Pizza, Scongelamento, Mantenimento al caldo, Fermentazione, Preriscaldamento rapido, Pulizia pirolisi, Eco calore ventilato
Potenza totale	2450 W
Resistenza volta	2200 W
Resistenza fondo	1000 W
Resistenza griglia	2200 W
Resistenza ventilatore	1800 W
Ventilatore di raffreddamento	33 W
Illuminazione (lampadina)	Alogena 25 W / 230 V, tipo G9, T300°C
Accessori forniti	Piastra di cottura, teglia profonda, griglia, guide scorrevoli, sonda per carne
Pulizia	Pirolisi (ciclo autopulente ad alta temperatura), manutenzione manuale con panno umido
Dispositivi di sicurezza	Blocco automatico della porta durante la pirolisi, protezione bambini, arresto di sicurezza
Riparabilità	Ricambi disponibili tramite servizio clienti IKEA (lampadina, resistenze, ecc.)
Garanzia	5 anni (ricambi e manodopera) secondo condizioni

Domande frequenti - ANRÄTTA 604.118.62 IKEA

Come posso regolare l'orologio del mio forno ANRÄTTA?

Ruotare la manopola G per visualizzare CLOCK. Le due cifre a sinistra lampeggiano, regolare le ore con la manopola G quindi premere E. Poi regolare i minuti allo stesso modo e confermare con E.

Cosa fare se lo schermo mostra 'F' seguito da un numero?

Si tratta di un problema software. Annotare il codice dopo 'F' e contattare il servizio clienti IKEA specificando questo codice.

Come utilizzare la funzione pirolisi?

Rimuovere tutti gli accessori, selezionare la funzione PULIZIA PIRO con il pulsante A e confermare. La durata è di 120 minuti (o 75 minuti per un ciclo ECO). La porta si blocca automaticamente. Attendere il completo raffreddamento dopo il ciclo.

Perché il mio forno non riscalda?

Verificare prima l'alimentazione elettrica (interruzione di corrente, spina scollegata). Se il problema persiste, contattare il servizio clienti.

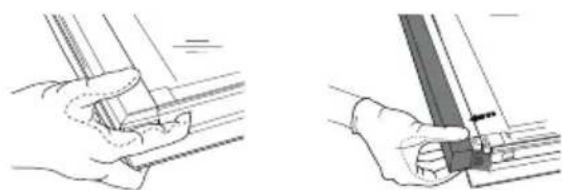

Come pulire il vetro interno della porta?

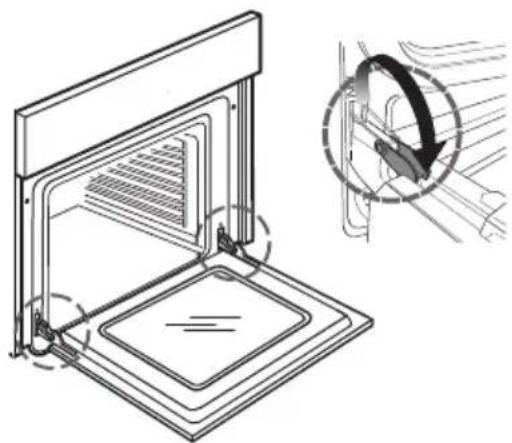

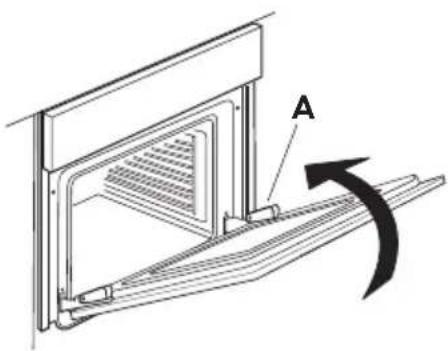

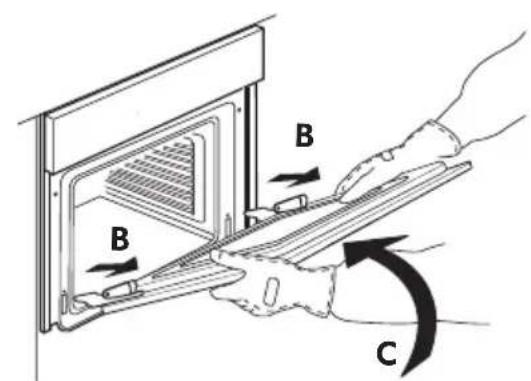

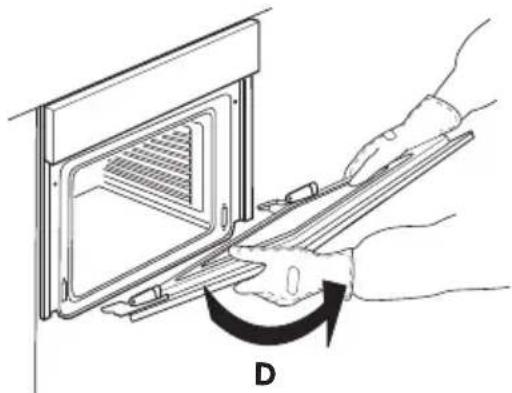

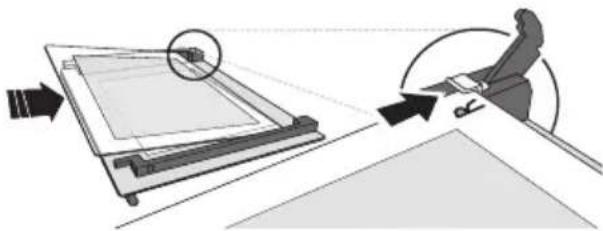

Smontare la porta seguendo le istruzioni del manuale (sollevare le leve di arresto, rimuovere la porta). Successivamente, rimuovere il bordo superiore e i vetri interni. Pulire con un detergente liquido adatto e rimontare rispettando la marcatura 'R'.

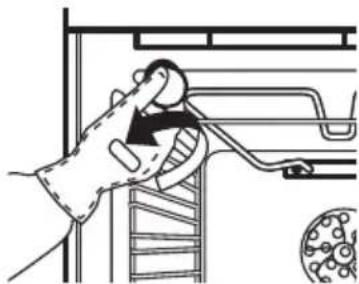

Che tipo di lampadina usare per sostituire l'illuminazione del forno?

Utilizzare una lampadina alogena da 25 W / 230 V, tipo G9, resistente a 300 °C. Svitare il coperchio, sostituire la lampadina e riavvitare.

Posso usare una sonda per carne con tutte le funzioni?

No, la sonda per carne è compatibile solo con alcune funzioni (vedere la tabella delle funzioni nel manuale). Se la funzione selezionata non accetta la sonda, viene visualizzato il messaggio 'REMOVE PROBE'.

Perché la porta rimane bloccata dopo la pirolisi?

È normale: il forno deve raffreddarsi fino a una temperatura sicura prima di sbloccarsi. Viene visualizzato il messaggio 'COOL'. Attendere la fine del raffreddamento.

Come attivare la modalità ECO?

Ruotare la manopola G per visualizzare ECO, premere E per accedere alle impostazioni, quindi selezionare ON o OFF con la manopola G e confermare. In modalità ECO, l'illuminazione si spegne dopo 1 minuto di cottura.

Cosa fare se il forno mostra 'DOOR LATCHED' permanentemente?

Se la porta è bloccata e il messaggio persiste dopo il raffreddamento, si tratta di un guasto del sistema di bloccaggio. Contattare il servizio clienti IKEA.

MANUALE UTENTE ANRÄTTA 604.118.62 IKEA

Siete pregati di contattare il numero del Centro Assistenza Autorizzato incaricato da IKEA riportato sull'ultima pagina di questo manuale.

Sommario

Informazioni sulla sicurezza 5

Descrizione del prodotto 8

Pannello di controllo 9

Primo utilizzo 9

Uso quotidiano 10

Tabelle di cottura 13

Informazioni sulla sicurezza 63

Descrizione prodotto 66

Pannello comandi 67

Primo utilizzo 67

Utilizzo quotidiano 68

Tabelle di cottura 72

Pulizia e manutenzione 74

Cosafare se ... 77

Dati tecnici 78

Installazione 79

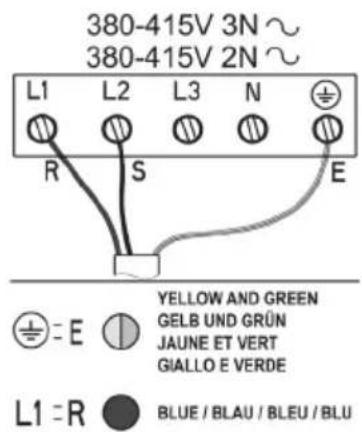

Collegamento elettrico 79

Consigli per la salvaguardia dell'ambiente 80

GARANZIA IKEA 81

Informazioni sulla sicurezza

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina ogni responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.

AVVERTENZE PER LA SICUREZZA

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Tenere i bambini di età inferiore agli 8 anni a debita distanza dall'apparecchio, a meno che non siano costantemente sorvegliati. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio.

I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio senza la sorveglianza di un adulto. ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare le resistenze. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. Non toccare il forno durante il ciclo di pirolisi (autopulizia), per evitare rischi di ustioni. Tenere bambini e animali domestici a debita distanza dal forno sia durante che dopo il ciclo di pirolisi (fino alla completa aerazione dell'ambiente). I residui di alimenti, in particolare grassi e oli, devono essere rimossi dalla cavità del forno prima di avviare il ciclo di pirolisi. Durante il ciclo di pirolisi non lasciare alcun accessorio o materiale all'interno della cavità del forno. Nel caso in cui il forno sia installato sotto un piano di cottura, accertarsi che durante il ciclo di pirolisi i bruciatori o le piastre elettriche siano spente, per evitare

rischi di ustioni.

Non lasciare mai l'apparecchio incustodito durante l'essiccazione degli alimenti. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per quel forno per evitare il rischio di incendi. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati, per evitare il rischio di incendi. Sorvegliare continuamente la cottura degli alimenti ricchi di grasso o olio o le cotture con aggiunta di alcolici, perché queste preparazioni comportano un rischio di incendio. Usare guanti da forno per estrarre tegami e accessori. Alla fine della cottura, aprire lo sportello con cautela, lasciare defluire gradualmente l'aria o il vapore prima di accedere al vano del forno per evitare possibili rischi di ustioni. Non ostruire le aperture di sfiato dell'aria calda sul lato anteriore del forno per evitare il rischio di incendi. Fare attenzione quando la porta del forno è in posizione aperta o abbassata, per evitare di urtarla.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Non sono consentiti altri usi (ad es., il riscaldamento di ambienti). Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l'apparecchio all'aperto. Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di incendi.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.

L'installazione, comprese anche eventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare o sostituire qualsiasi parte dell'apparecchio se non espressamente richiesto nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'installazione.

Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Tecnica. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo aver completato la procedura di installazione. Eseguire tutte le operazioni di taglio del mobile prima di inserire il forno, avendo cura di rimuovere trucioli o residui di segatura. Non ostruire lo spazio minimo previsto tra il piano di lavoro e il bordo superiore del forno, perché in tal caso potrebbe crearsi un rischio di incendio. Non rimuovere il forno dalla base di polistirolo fino al momento dell'installazione. Dopo l'installazione, la parte inferiore dell'apparecchio non deve più essere accessibile. Non installare l'apparecchio dietro un pannello decorativo, per evitare possibili rischi di incendio.

AVVERTENZE ELETTRICHE

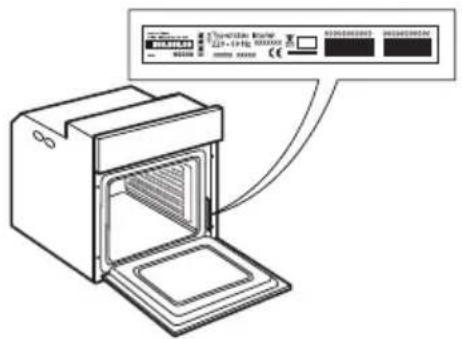

La targhetta matricola si trova sul bordo frontale del forno (visibile a porta aperta). Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche. Per la sostituzione del cavo di alimentazione, contattare un centro di assistenza autorizzato.

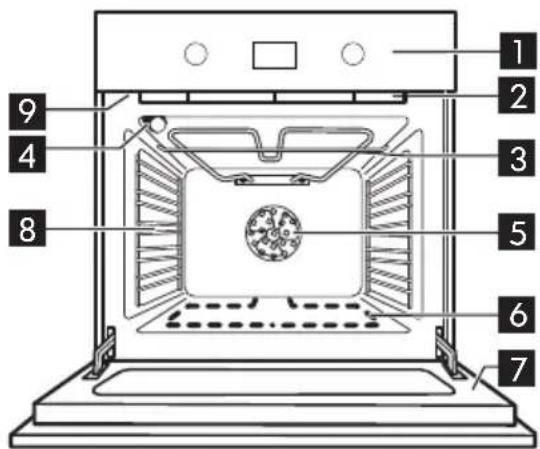

Descrizione prodotto

Pannello comandi 2 Ventola raffreddamento (non visibile) 3 Grill 4 Lampadina forno 5 Ventola forno 6 Resistenza inferiore (non visibile) 7 Porta del forno 8 Griglie laterali 9 Connessione sonda carne

Accessori

Teglia

Teglia profonda

Griglia

Guide telescopiche

Sonda carne 1x

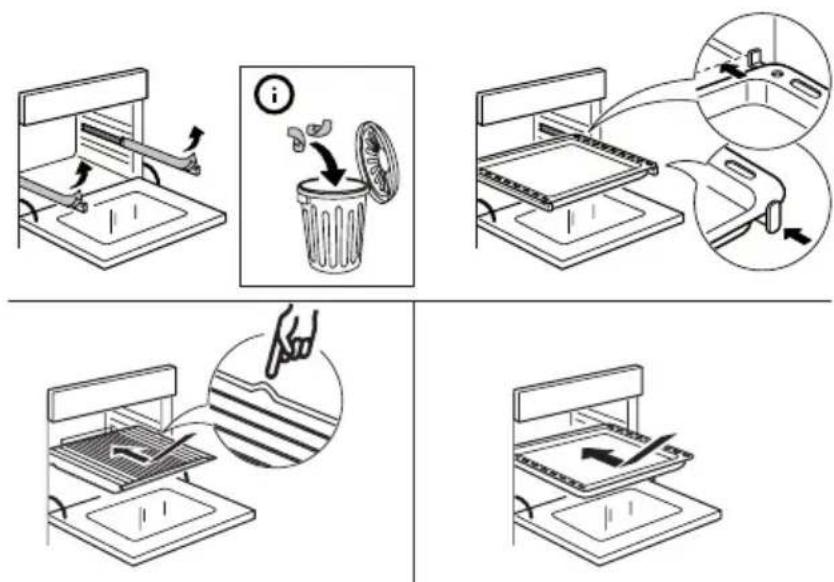

Inserire la griglia e altri accessori

Inserire la griglia tenendola leggermente inclinata verso l'alto, appoggiando dapprima il lato posteriore rialzato - orientato verso l'alto - sul livello desiderato. Quindi, farla scivolare orizzontalmente sulla griglia laterale fino a fine corsa. Gli altri accessori, come la teglia, si inseriscono orizzontalmente facendoli scivolare sulle guide laterali.

Per acquistare un accessorio, chiamare il Centro Assistenza autorizzato.

Pannello comandi

A Manopola di selezione a pressione B Tasto Indietro C Luce Display E Tasto di conferma F Contaminuti G Manopola di regolazione a pressione

Manopole a scomparsa

Per utilizzare questo tipo di manopola, premerla al centro.

La manopola fuoriesce.

Ruotarla nella posizione desiderata.

A cottura ultimata, posizionare la manopola su

e premerla al centro per riportarla nella posizione originaria.

Primo utilizzo

Togliere gli accessori dal forno e riscaldarlo a 200°C per un'ora circa per eliminare odori e fumi prodotti dal materiale isolante e dai grassi di protezione.

Impostazioni

Ruotare l'indicatore A della manopola "Funzioni" sulle impostazioni del display e ruotare la manopola G per accedere al sottomenu, contenente quattro impostazioni regolabili; al termine della cottura, riportare la manopola alla posizione originaria.

- Orologio

Ruotare la manopola G fino a visualizzare CLOCK. Le due cifre a sinistra inizieranno a lampeggiare: ruotare la manopola G per impostare le ore. Premere il pulsante E per confermare il valore; le due cifre a destra inizieranno a lampeggiare. Ruotare la manopola G per impostare i minuti e premere il tasto E per confermare la selezione.

Suoni

Per attivare o disattivare il segnale acustico, procedere come segue:

1. Ruotare la manopola G fino a visualizzare "SOUND"
2. Premere il tasto E per confermare
3. Usare la manopola G per selezionare

l'impostazione desiderata

1. Premere il tasto E per confermare

Luminosità

Per regolare la luminosità del display procedere come segue:

1. Ruotare la manopola G fino a visualizzare "BRIGHTNESS" e premere E per confermare.
2. Viene mostrato il valore di luminosità corrente
3. Ruotare la manopola G per aumentare o diminuire la luminosità e confermare con il tasto E.

Eco

1. Ruotare la manopola G fino a visualizzare "ECO".
2. Premere E per accedere all'impostazione (ON/OFF).
3. Ruotare la manopola G per selezionare l'impostazione desiderata e confermare con il tasto E.
4. Durante la cottura, se è attiva la modalità Eco, la luminosità del display si abbassa al livello minimo dopo 1 minuto, la lampadina interna del forno si spegne dopo 1 minuto di cottura e si riattiva con il tasto C.

Utilizzo quotidiano

Per attivare una funzione

1. Selezionare la funzione desiderata con la manopola A e premere E per confermare.
2. La temperatura lampeggia; se necessario, regolarla con la manopola G e premere E per confermare.
3. Il tempo di cottura è visualizzato sul display; è possibile regolarlo con la manopola G oppure lasciarlo invariato per avviare subito la cottura. Premere quindi il tasto E per confermare.
4. Se era stato selezionato il tempo di cottura desiderato, il display mostrava l'ora prevista per la fine della cottura; quel valore può essere posticipato ruotando la manopola e premendo E per confermare il ritardo.

Preriscaldamento

Il preriscaldamento viene attivato automaticamente per le funzioni che lo prevedono (vedere la tabella) ed è incluso nel tempo di cottura se questo viene selezionato prima dell'avvio della funzione.

Selezionando la temperatura e il tempo di cottura, il preriscaldamento si avvia automaticamente.

Se non viene selezionato il tempo di cottura, il timer si avvia solo al raggiungimento della temperatura desiderata.

Il raggiungimento della temperatura impostata viene sempre segnalato da un avviso acustico.

Avvio ritardato

L'ora di fine cottura viene posticipata, se disponibile (vedere la tabella).

Sonda carne

Inserire la sonda carne prima di attivare la funzione di cottura (vedere la tabella). Se viene inserita dopo aver confermato la temperatura di cottura, la temperatura della sonda carne lampeggia sul display; usare la manopola G per regolarla e premere E per confermare. La funzione di avvio ritardato non è applicabile quando è inserita la sonda carne.

Quando la sonda carne rileva la temperatura desiderata, vengono emessi 3 segnali acustici e la cottura viene terminata.

	Manopola funzioni A	Manopola funzioni G	PRE-RISCALDAMENTO	Temperatura	Ora Avvi	io ridatto Sono	carne
0	OFF - - - - -
	TERMOVENTILATO	-	X	X	X	X	X
	STATICO(resistenze superiore e inferiore)	-	X	XX	X	X
	VENTILATO	-	X	X	X	X	X
	MAXI COOKING	-	X	X	X	X	X
	GRILL	GRILL	-	livelli 1-2-3	X	X	-
	GRILL	TURBO GRILL	-	livelli 1-2-3	X	X	X
	PANE	PANE	X	X	X	-	-
	PANE	PIZZA	X	X	X	-	-
	FUNZIONI SPECIALI	ECOTERMOVENTILATO*	-	XX	X	X
	FUNZIONI SPECIALI	SCONGELARE	-	-	X	X	-
	FUNZIONI SPECIALI	MANTENERE IN CALDO	-	65°	X	X	-
	FUNZIONI SPECIALI	LIEVITAZIONE	-	30° 35° 40°	X	X	-
	PRERISCALDAMENTORAPIDO	-	X	XX	-

PIROLISI PIRO - 120 min X -

PIROLISI PIROLISI ECO - 75 min X -

IMPORTANTE: Gli accessori devono essere rimossi dall'apparecchio prima dell'attivazione della pirolisi. Per garantire una pulizia ottimale della base del forno.

IMPORTANTE: Durante la pirolisi, la porta del forno viene automaticamente bloccata e il simbolo corrispondente appare sul display. La porta rimane bloccata anche al termine del ciclo di pulizia: sul display appare la scritta "COOL", ad indicare che il forno si sta ancora raffreddando. Una volta raggiunta la temperatura di sicurezza, la porta si sblocca e sul display appare l'ora corrente.

N.B.: se la procedura automatica di controllo blocco porta non viene eseguita correttamente, sul display appare il simbolo. Se invece la porta rimane chiusa a causa di un guasto nel sistema di blocco, sul display viene visualizzato il messaggio "DOOR LATCHED". In quel caso occorre rivolgersi a un Centro Assistenza autorizzato.

Doratura

Al termine della cottura, per le funzioni che lo consentono, sul display viene proposta la possibilità di effettuare una doratura della vostra pietanza. Questa funzione è attivabile solo nel caso abbiate impostato una durata di cottura.

Scaduto il tempo di cottura, il display visualizza: "PREMERE E PER DORARE". Premendo il tasto E, il forno avvia la fase di doratura per una durata di 5 minuti. Questa funzione può essere eseguita solo due volte.

Contaminuti

Questa opzione attiva il contaminuti solo se non vi sono altre funzioni attive. Tenere premuto finché le indicazioni e «00:00» iniziano a lampeggiare sul display, selezionare e premere ok per confermare.

La fine del tempo impostato sarà segnalata da un avviso acustico.

Tabella Funzioni Forno

Il forno dispone di 5 livelli di cottura. I livelli sono numerati dal basso verso l'alto.

Funzione		Descrizione Funzione
0	OFF	Per spegnere il forno.
(γ)	TERMOVENTILATO	Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti diversi che richiedono la medesima temperature di cottura.Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.
	STATICO(resistenze superiore e inferiore)	Per cuocere qualsiasi tipo di pietanza su un solo ripiano.Si consiglia di utilizzato il 2° o il 3° ripiano. Preriscaldare il forno prima di introdurre le pietanze.
	VENTILATO	Ideale per la cottura di carni e torte (salate o dolci) con ripieno liquido su un solo ripiano. Utilizzato il 2° ripiano. Si consiglia di preriscaldare il forno prima della cottura.
	MAXI COOKING	Per cuocere tagli di carne di grosse dimensioni (superiori ai 2,5 kg). Utilizzato il 1° o il 2° livello in base alle dimensioni della carne. Si consiglia di girare la carne durante la cottura per ottener una doratura uniforme. è preferibile inumidirla di tanto in tanto per non farla seccareccessivamente.
	GRILL	Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane.Si consiglia di utilizzato il 4° o il 5° ripiano. Per la grigliatura delle carni, si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: disponre il recipiente sul 3°/4° livello e aggiungere 500 ml d'acqua. Tenere chiusa la portadel forno durante la cottura.
TURBO GRILL		Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). Disporre gli alimenti sui ripiani centrali.Si consiglia di utilizzare una leccarda per raccogliere i liquidi di cottura. Posizonarla sul 1°/2° ripiano,aggiungendo circa mezzo litro d'acqua. Non è necessario preriscaldare il forno. Durante la cottura, la porta del forno devese sennu chiusa.
PANE		Per cuocere diversi tipi e formati di pane.Sarà sufficiente indicare i valori richiesti (temperatura e tempo); il forno gestirà automaticamente il clico di cottura ottimale. Disporre l'impasto sul 2° ripiano.
PIZZA		Per cuocere diversi tipi e formati di pizza.Sarà sufficiente indicare i valori richiesti (temperatura e tempo); il forno gestirà automaticamente il clico di cottura ottimale. Disporre l'impasto sul 2° ripiano.
ECO TERMOVENTILATO*		Per cuocere arrosti ripieni e tagli di carne su un solo ripiano. Questa funzione attiva a intermittenza la ventola a bassa velocità per evitare che i cibi se secchinoccessivamente. Con"This funzione ECO, la luce rimane spenta durante la cottura ed è possibile riaccenderla temporaneamente premendo il tasto di conferma. Per ottimizzato l'efficienza energetica, è opportuno non aprire la portadela forno durante la cottura. Si consiglia di utilizzato il 3° livello. Non occorre preriscaldare il forno.
SCONGELARE		Per velocizzato lo scongelamento degli alimenti. Si consiglia di disporre gli alimenti sul ripiano centrale.Si consiglia di lasciare gli alimenti nella confezione originale per impedire che si asciughinoccessamente all'esterno.
MANTENERE IN CALDO		Per mantenere caldi e croccanti cibi appena cotti (ad es. carni, fritture, sformati). Si consiglia di disporre gli alimenti sul ripiano centrale.
LIEVITAZIONE		Per ottenere una lievitazione ottimale di impasti dolci o salati. Al fine di preservare la qualità della lievitazione, la funzione non si attiva se la temperature del forno è superiore a 40°C. Posizionare l'impasto sul 2° livello. Non occorre preriscaldare il forno.
PRERISCALDAMENTORAPIDO		Per preriscaldare il forno rapidamente. Al termine della fase di preriscaldamento, il forno selezione automaticamente la funzione di cottura statica: Prima di introdurre gli alimenti nel forno, attendere la fine del preriscaldamento.
- +		IMPOSTAZIONI
PIROLISI		Permette di eliminare i residui di cottura tramite un clico ad altissima temperature (circa 400 °C). La durata è automaticamente impostata a 120 minuti. Se il forno è molto sporco, selezionare un clico ECO da 75 minuti
SONDA CARNE	La sonda carne in dotazione consente di misurare la temperature esatta degli alimenti durante la cottura (fino a 100 °C) per garantire un risultato ottimale. È possibile programmare la temperature interna desiderata a seconda della pietanza da preparare. è molto importante posizionare accuramente la sonda per ottenere risultati di cottura perfetti. Inserire la sonda a fondo nella parte più carnosa, evitando ossa e parti grosse (Fig. 1). Per il pollame, la sonda va insertita trasversalmente, al centro del petto, facendo attenzione che la punta non finisce in una parte cava (Fig. 2). Nel caso di carne con spessore molto irregolare, controllare la cottura prima di estrarre la pietanza dal forno. Inserire l'estremità della sonda nell'apposto forso di connessione situato sulla parete destra del forno. Inserire l'estremità della sonda nell'apposto forso di connessione situato in basso a sinistra nel pannello comandi	FIG. 1 FIG. 2

*Funzione di riferimento per la dichiarazione di efficienza energetica secondo il Regolamento europeo (UE) 65/2014

IMPORTANTE:

Durante il ciclo di autopulizia (pirolisi), raccomandiamo di togliere tutti gli accessori dati in dotazione per non aumentare ulteriormente le temperature esterne della porta e garantire una migliore efficienza di pulizia per la parte inferiore del forno.

IMPORTANTE: se la funzione selezionata non prevede l'uso della sonda carne, la cottura non inizierà finché la sonda non sarà rimossa. Viene visualizzato il messaggio seguente: REMOVE PROBE

Tabelle di cottura

Alimenti Funzione Preeriscal-	damento	Livello(dal fondo)	Temperatura(°C)	Tempo di cottura (min)
DOLCI, PASTICceria, ECC.
Torte a lievitazione	X 2/31	50-170 30-90
	X 1-41	60-180 30-90
Torte ripiene (cheese cake, strudel, torta di frutta)	X 2 160	-200 35-90
	X 2-41	60-200 40-90
Biscotti/tortine	X	3	150-170	20-45
	X	2-4/5-3-1	150-170	20-45
Bignè	X 3 180	-200 30-40
	X	2-4	170-190	35-45
Meringhe	X 2	90	150-200
	X	2-4/5-3-1	90	140-200
Pane	X 2 180	-220 30-50
Pizza	X 2	220-250 15-30
Pane/pizza/ focaccia	X	2-4/5-3-1	190-250 20-40
Pizze surgelate	X 2	250	10-30
	X 2-42	30-250 10-30
Torte salute (forta di verdure, quiche)	X 2 180	-200 30-50
	X	2-4/5-3-1	180-190	30-60
Vol-au-vent/ Salatini di pasta sfoglia	X 2 190	-200 20-30
	X	2-4/5-3-1	180-190	20-40
Lasagne/pasta al forno/cannelloni/sformati	X 2 190	-200 45-65
Lasagne e carne	X 2-42	00 50-100**
Carne e patate	X 1-4	190-200	45-100***
Pesce e verdure	X	1-4	180	30-50***
Pasto completo Crostata di frutta (livello 5)/Lasagna (livello 3)/Carne (livello 1)	X	1-3-5	180-190	40-120***
Arrosti / Arrosti ripieni	-	2 180-200	100-150**
CARNE
Pezzi di carne (coniglio, pollo, agnello)	-2 180	-200 60-100***
Arrostio di maiale con cotenna 2 kg	X	2	170-190	110-150
Agnello/vitello/ manzo/maiale 1Kg	X 2 190	-200 80-120
Pollo/coniglio/ anatra 1Kg	X 2 200	-230 50-100
Tacchino/oca 3Kg	X 2 200	-230 150-200
PESCE
Pesce al forno/al cartoccio 0.5Kg (fileto, intero)	X 2 170	-190 30-50
VERDURE
Verdure ripiene (pomodori, zucchini, melanzane)	X 2 180	-200 50-70

Tabella di cottura con funzione GRILL

Alimenti Funzione Preeriscal-	damento	Livello (dal fondo)	Temperatura (°C)	Tempo di cottura (min)
Pane da toast	5'	5 3	(High)	1-3
Filetti di pesce/bistecche	5' 3/4	2	(Medium)	15-30*
Salsicce/spiedini/costine/hamburger	5' 4/5		2-3 (Medium-High)	15-30*
Coscia di agnello/stinco	-3	2	(Medium)	60-90**
Verdure gratinate	-3 3		(High)	10-25
Patate arrosto	-3	2	(Medium)	35-60**
Pollo arrosto 1-1.3 Kg	-	2	2-3 (Medium-High)	55-80**
Roast beef al sangue 1Kg	-3	2	(Medium)	35-50**

Nota: i tempi di cottura e le temperature sono puramente indicativi. Ruotare il cibo a metà cottura. Ruotare il cibo a due terzi di cottura se necessario. ** La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

Pulizia e manutenzione

PULIZIA

ATTENZIONE!

• Non usare assolutamente pulitrici a getto di vapore.
• Effettuare la pulizia ad apparecchio freddo.
• Scollegare l'apparecchio dalla rete elettrica.

Esterno del forno

Importante: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con un panno umido.

• Pulire le superfici con un panno umido. Se sono molto sporche, aggiungere all'acqua qualche goccia di detersivo per i piatti. Asciugare con un panno asciutto.

Interno del forno

IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebbe rovinare le superfici smaltate e il vetro della porta.

• Dopo l'uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo (ad es. cibi con un elevato contenuto di zuccheri).
• Usare detergenti specifici per la pulizia del forno e attenersi alle indicazioni del fabbricante.
• Pulire il vetro della porta con detergenti liquidi specifici. Per facilitare la pulizia della porta è possibile rimuoverla (vedere MANUTENZIONE). Il vetro interno è liscio per facilitare la pulizia.

NOTA: durante le cotture prolungate di alimenti con un elevato contenuto di acqua (pizza, verdure ripiene, ecc.), si può formare condensa all'interno della porta e sulla guarnizione. A forno freddo, asciugare con un panno o una spugna.

ATTENZIONE!

• Durante e dopo la pulizia pirolitica, tenere lontano gli animali domestici (specialmente i volatili) dall'area in cui è posizionato l'apparecchio.

Accessori

• Immergere immediatamente gli accessori in acqua e detersivo per piatti subito dopo l'uso, avendo cura di maneggiarli con guanti se sono ancora caldi.
• I residui di alimenti si possono eliminare facilmente con una spazzola o una spugna.

MANUTENZIONE

ATTENZIONE!

• Utilizzare guanti protettivi.
• Eseguire le operazioni indicate ad apparecchio freddo.
• Scollegare il forno dalla rete elettrica.

Per rimuovere le griglie laterali

Impugnare la parte esterna della griglia e tirarla verso di sé per estrarre il supporto e i due perni interni dai rispettivi alloggiamenti.

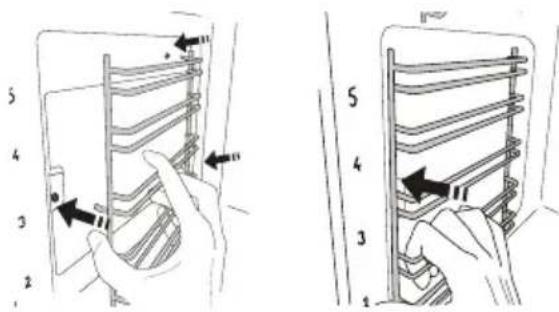

Per rimontare le griglie laterali

Sistemare le griglie in prossimità delle sedi cave e inserire dapprima i due perni nei relativi alloggiamenti. Quindi, sistemare in prossimità del relativo alloggiamento anche la parte esterna, inserire il supporto e premerlo con decisione contro la parete della cavità per accertarsi che la griglia laterale risulti correttamente fissata.

Per rimuovere la porta

1. Aprire completamente la porta.
2. Sollevare le levette di arresto delle cerniere e spingerle in avanti fino al fermo (Fig. 1).

Fig. 1

1. Chiudere la porta fino al bloccaggio (A), sollevarla (B) e ruotarla (C) fino allo sganciamento della stessa (D) (Fig. 2, 3, 4).

Fig. 2

Fig. 4

Per rimontare la porta

1. Inserire le cerniere nelle apposite sedi.
2. Aprire completamente la porta.
3. Abbassare le due levette di arresto.
4. Chiudere la porta.

Pulizia del vetro

1. Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.

1. Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia. Eseguire la stessa operazione per il vetro intermedio.

1. Per riposizionare correttamente sia il vetro intermedio che quello interno, verificare che la "R" sia visibile nell'angolo sinistro. Inserire dapprima il lato lungo del vetro indicato dalla "R" nelle sedi di sostegno, quindi abbassarlo in posizione.

1. Rimontare il profilo superiore: un click indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.

Per sostituire la lampada

1. Scollegare il forno alla rete elettrica.

Fig. 5

1. Svitare la copertura della lampada (Fig. 5), sostituire la lampada (vedere la nota per il tipo di lampada) e avvitare di nuovo il coperchio della lampada.
2. Ricollegare il forno alla rete elettrica.

NOTA:

• Usare solo lampade alogene da 25W/230 V, tipo G9, T300 °C. - La lampada usata nell'apparecchio è progettata appositamente per apparecchi elettrici e non è indicata per l'illuminazione della stanza (Regolamento della Commissione (CE) N.244/2009).
• Le lampade sono disponibili presso il Centro Assistenza IKEA.

Cosa fare se ...

Problema Possibile causa Soluzione
Il fornò non funziona. Assenza di alimentazione elettrica.	Verificare la presenza dell'alimentazione elettrica di rete.
Il fornò non è collegato all'alimentazione elettrica.	Collegare il fornò alla rete elettrica.
Il display在哪 la lettera "F" seguita da un numero	Problema software Contato tare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F"

Prima di chiamare il Centro Assistenza autorizzato:

1. Verificare che non sia possibile risolvere da soli il problema con l'aiuto dei suggerimenti forniti nella tabella "Cosa fare se".
2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se dopo i suddetti controlli il forno non funziona correttamente, contattare il Centro

Assistenza IKEA più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo e il modello esatto del forno;
• il numero Assistenza (è il numero che si trovava durante la parola Service sulla targhetta matricola),izzato sul bordo interno destro della cavità del forno (visibile a porta aperta);

• il vostro indirizzo completo;
• il vostro numero di telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza IKEA (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Dati tecnici

Tipodi apparecchio: forno elettrico ad incasso
Identificazione modello:ANRÄTTA 604.118.62
Numero di cavità	1
Fonte di calore	Electrical
Numero di funzioni	9
Volume utile. Misurato con le griglie laterali e i pannelli catalitici rimossi.	71
Superficie della teglia da forno più grande cm2	1191
Classe di efficienza energetica (consumo inferiore)	A+
Indice di efficienza energetica	81,2
Consumo energiaFunzione Statico (con carico standard e resistenza inferiore + superiore)kWh/ciclo	0,89
Consumo energiaFunzione Termoventilato (con carico standard e cottura termoventilata)kWh/ciclo	0,69
Resistenza superiore W	2200
Resistenza inferiore W	1000
Resistenza grill W	2200
Resistenza ventola W	1800
Ventola di raffreddamento W	33
Lampada forno W	25
Potenza ventola forno W	22
Potenza nominale totale W	2450
Dimensioni
Larghezza mm	595
Altezza mm	595
Profondità mm	550
Peso dell'elettrodomesticoANRÄTTA Kg 32,2

Dati tecnici

Le informazioni tecniche sono riportate sulla targhetta matricola all'interno dell'apparecchio.

Installazione

Dispositivo Blocca Porta

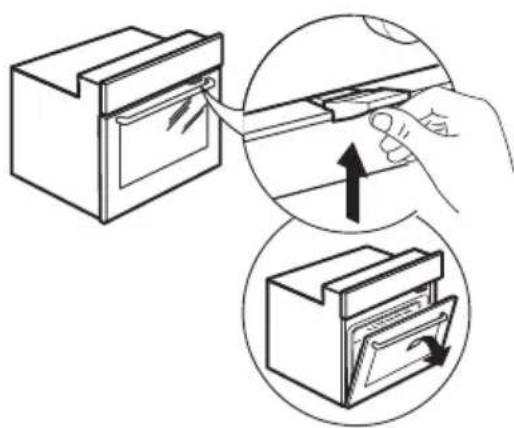

Per aprire la porta con il dispositivo Blocco Porta vedere Fig 1.

Fig. 1

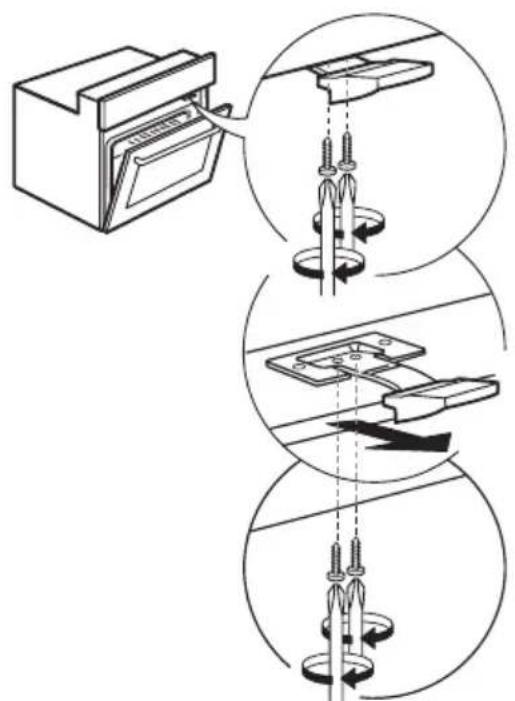

Il dispositivo di sicurezza della porta deve essere rimosso seguendo la sequenza di immagini (vedere Fig. 2).

Fig. 2

Collegamento elettrico

• Controllare che la tensione elettrica indicata sulla targhetta matricola del prodotto sia la stessa della rete elettrica. La targhetta matricola del prodotto si trova sul bordo anteriore del forno, ed è visibile quando si apre la porta.
• Collegare l'apparecchio alla rete elettrica tramite un interruttore onnipolare con distanza minima dei contatti di 3 mm.
• Eventuali sostituzioni del cavo di alimentazione (tipo H05 RR-F 3 x 1,5 mm²) devono essere effettuate unicamente da personale qualificato. Rivolgersi al Centro Assistenza IKEA.

MARRONE

Consigli per la salvaguardia dell'ambiente

ATTENZIONE: Per evitare il rischio di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione. Non usare in nessun caso pulitrici a getto di vapore. ATTENZIONE: Non utilizzare detergenti abrasivi o raschietti metallici per pulire la porta del forno in vetro, in quanto potrebbero graffiare la superficie e causarne la frantumazione. Attendere che l'apparecchio si sia raffreddato prima di eseguire qualsiasi operazione di pulizia o manutenzione. Rischio di ustioni. AVVERTENZA: Spegnere l'apparecchio prima di sostituire la lampadina, per evitare il rischio di scosse elettriche.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo. Non disperdere le diverse parti dell'imballaggio nell'ambiente, ma smaltirle in conformità alle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali

in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Preriscaldare il forno solo se specificato nella tabella di cottura o nella ricetta. Usare teglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più efficiente. Gli alimenti che richiedono tempi di cottura lunghi continueranno comunque a cuocere anche a forno spento.

DICHIARAZIONI DI CONFORMITÀ

Questo apparecchio soddisfa i requisiti dei regolamenti europei n. 65/2014 e n. 66/2014 in materia di progettazione ecocompatibile, in conformità con la norma europea EN 60350-1.

GARANZIA IKEA

Quanto dura la garanzia IKEA?

Questa garanzia è valida per cinque anni a partire dalla data di acquisto/consegna del suo elettrodomestico presso un negozio IKEA. È necessario esibire lo scontrino originale come documento comprovante l'acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Chi fornisce il servizio?

Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizio attraverso la propria rete di Partner di Assistenza autorizzati.

Cosa copre questa garanzia?

La garanzia copre i difetti dell'elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire dalla data di acquisto/consegna dell'elettrodomestico. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto alla garanzia?". Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e viaggi del personale tecnico) saranno sostenuti dal servizio assistenza, fermo restando che l'accesso all'apparecchiatura per l'intervento di riparazione non comporti spese particolari. Queste condizioni sono conformi alle norme locali ed alle norme in vigore in Svizzera. I componenti sostituiti diventeranno proprietà di IKEA.

Come IKEA interverrà per risolvere il problema?

Il servizio assistenza incaricato da IKEA per l'esecuzione del servizio esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato tramite i rispettivi Centri di Assistenza, a propria esclusiva discrezione, riparerà il prodotto difettoso o provvederà a sostituirlo con un prodotto uguale o di valore equivalente.

Cosa non è coperto alla garanzia?

Normale usura - Danni provocati deliberatamente, danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da

un'installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati dalla presenza di eccessivo calcare nelle condutture idriche. Danni causati da eventi atmosferici e naturali.

• Le parti soggette a consumo, incluse batterie e lampadine.
• Danni a parti non funzionali e decorative che non influiscono sul normale uso dell'elettrodomestico, inclusi graffiti e differenze di colore.
• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo. Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e coprilampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errori di fabbricazione.
• Casi in cui non vengono rilevati difetti funzionali durante la visita di un tecnico.
• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
• Riparazioni causate da un'installazione non corretta o non conforme alle specifiche.
• Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altro indirizzo, IKEA non è responsabile per eventuali danni che potrebbero verificarsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.

Costi inerenti la prima installazione dell'elettrodomestico IKEA. - Tuttavia, qualora un fornitore di servizi IKEA o un suo partner autorizzato ripari o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l'apparecchio riparato o installeranno l'apparecchio in sostituzione, se necessario.

Tali restrizioni non valgono per regolari interventi svolti da personale tecnico qualificato con ricambi originali per adattare l'apparecchio alle disposizioni tecniche di sicurezza di un altro paese UE.

Applicazione delle leggi nazionali

Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di ogni paese in termini di garanzia. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definiti dalle leggi locali.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e portati in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'elettrodomestico è conforme ed è installato secondo:

• le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
• le informazioni sulla sicurezza contenute nelle Istruzioni per il montaggio e nel Manuale dell'utente.

Il servizio ASSISTENZA dedicato per gli apparecchi IKEA

Non esitate a contattare il Centro Assistenza Autorizzato incaricato da IKEA per:

• richiedere assistenza tecnica nel periodo di garanzia
• richiedere chiarimenti sull'installazione degli elettrodomestici IKEA installati nelle cucine IKEA
• richiedere informazioni sul funzionamento degli elettrodomestici IKEA.

Per assicurarvi la migliore assistenza, vi preghiamo di leggere attentamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci.

Come contattarci se avete bisogno di assistenza

Siete pregati di contattare il numero del Centro Assistenza Autorizzato incaricato da IKEA riportato sull'ultima pagina di questo manuale.

Al fine di garantirvi un servizio più veloce, vi suggeriamo di utilizzare i numeri di telefono riportati in questo manuale. Fate sempre riferimento ai numeri indicati nel manuale dell'apparecchiatura per la quale avete bisogno di assistenza. Vi suggeriamo di avere sempre a disposizione il codice IKEA (8 cifre) e il codice a 12 cifre riportati sull'etichetta del vostro prodotto.

CONSERVATE IL DOCUMENTO DI ACQUISTO/CONSEGNA!

È la prova del vostro acquisto ed è necessario esibirlo affinché la garanzia sia valida. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (8 cifre) per ogni apparecchiatura acquistata.

Avete bisogno di ulteriore aiuto?

Per qualunque informazione non relativa all'assistenza, vi preghiamo di far riferimento al Servizio Clienti del punto vendita IKEA di riferimento. Vi preghiamo di leggere attentamente la documentazione tecnica relativa all'elettrodomestico prima di contattarci.

BELGIO - BELGIO - BELGIO

Telefono/Numero di telefono/Numero di telefono: 026200311

Tariffa/Tariffa/Tariffa: Tariffa locale/Prezzo di una chiamata locale/Tariffa locale
