Marca	IKEA
Modello	MATTRADITION 503.687.84
Categoria	Forno
Tipo di prodotto	Forno elettrico da incasso
Numero di cavità	1
Volume utile	71 L
Dimensioni (L x H x P)	595 x 595 x 550 mm
Peso	27 kg
Alimentazione	230 V – 50 Hz (controllare la targhetta)
Potenza totale	2750 W
Tipo di riscaldamento	Elettrico
Numero di funzioni	6
Funzioni principali	Calore pulsato, Convezione naturale, Griglia, Griglia con ventilatore, Convezione forzata, Scongelamento
Classe energetica	A
Consumo energetico (convezione naturale)	0,99 kWh/ciclo
Consumo energetico (calore pulsato)	0,81 kWh/ciclo
Accessori in dotazione	Griglia metallica, Teglia per dolci
Illuminazione	Lampada alogena 25 W, tipo G9, 300 °C
Garanzia	5 anni
Manutenzione e pulizia	Pulizia manuale con panno umido; vetro interno rimovibile; supporti per griglia rimovibili
Sicurezza	Blocco porta, dispositivo di sicurezza bambini, arresto tramite timer
Riparabilità	Lampada sostituibile (G9); pezzi di ricambio disponibili tramite servizio autorizzato IKEA
Paese di fabbricazione	Non specificato (prodotto per IKEA)

Domande frequenti - MATTRADITION 503.687.84 IKEA

Cosa fare se il forno non scalda?

Prima controlla che il forno sia collegato e che l'interruttore automatico non sia scattato. Assicurati che il selettore delle funzioni non sia sulla posizione 'Spento' (simbolo 0). Se il problema persiste, contatta il servizio post-vendita IKEA.

Come pulire il vetro della porta del forno?

Lascia raffreddare il forno. Rimuovi la porta seguendo le istruzioni del manuale (sollevare le leve di arresto delle cerniere). Smonta il bordo superiore della porta e rimuovi il vetro interno. Puliscilo con un detergente liquido delicato e un panno umido. Riposiziona il vetro assicurandoti che il segno 'R' sia visibile nell'angolo sinistro.

Come sostituire la lampada del forno?

Scollega il forno. Svitare il coperchio della lampada (visibile nella parte posteriore della cavità). Sostituire la lampada bruciata con una lampada alogena da 25 W, tipo G9, 300 °C. Riavvitare il coperchio e ricollegare il forno.

Qual è la durata della garanzia IKEA per questo forno?

La garanzia IKEA è valida per 5 anni dalla data di acquisto o consegna. Copre i difetti di fabbricazione nell'ambito di un uso domestico. Conserva la prova d'acquisto.

Come utilizzare la funzione griglia?

Seleziona la funzione Griglia (simbolo) con il selettore. Imposta la temperatura desiderata (di solito 250 °C). Preriscalda per 5 minuti. Posiziona gli alimenti sulla griglia al livello consigliato (5 o 4). Utilizza una leccarda con 200 ml di acqua per raccogliere i succhi.

Posso usare contenitori metallici nel forno?

Sì, ma solo nelle funzioni senza microonde. Questo forno è elettrico, senza microonde, quindi i contenitori metallici sono consentiti. Evita contenitori ermetici che potrebbero esplodere.

Come installare il forno da incasso?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare le dimensioni del mobile (larghezza 560-570 mm, altezza 590-600 mm, profondità min. 550 mm). Assicurarsi che il cavo di alimentazione non sia danneggiato e che l'apparecchio sia correttamente messo a terra.

Perché c'è condensa all'interno della porta?

Durante la cottura di alimenti ad alto contenuto di acqua (pizze, verdure), può formarsi condensa. È normale. Asciugare l'interno della porta con un panno asciutto dopo il raffreddamento.

Come risparmiare energia con questo forno?

Usa la funzione calore pulsato che è più economica. Preriscalda solo se la ricetta lo richiede. Usa teglie scure o smaltate. Sfrutta il calore residuo spegnendo il forno qualche minuto prima della fine della cottura.

Come rimuovere i supporti per griglia per pulirli?

Aspetta che il forno sia freddo. Afferra saldamente la parte esterna del supporto e tira verso di te per staccarlo dai perni. Per riposizionarli, inserisci prima i perni e poi premi saldamente per fissarli.

MANUALE UTENTE MATTRADITION 503.687.84 IKEA

Siete pregati di contattare il numero del Centro Assistenza Autorizzato incaricato da IKEA riportato sull'ultima pagina di questo manuale.

Sommario

Informazioni sulla sicurezza 4

Descrizione del prodotto 7

Pannello di controllo 8

Uso quotidiano 8

Tabelle di cottura 10

Informazioni sulla sicurezza 54

Descrizione del prodotto 57

Pannello comandi 58

Uso quotidiano 58

Tabelle di cottura 60

Pulizia e manutenzione 62

Cosafare se... 65

Dati tecnici 66

Installazione 67

Collegamento elettrico 68

Consigli per la salvaguardia 68

dell'ambiente

GARANZIA IKEA 68

Informazioni sulla sicurezza

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.

AVVERTENZE PER LA SICUREZZA

Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Senza la sorveglianza costante di un adulto, tenere anche l'apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite

sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto. ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. ATTENZIONE: Non toccare le resistenze o le superfici interne con l'apparecchio in funzione, per evitare rischi di ustioni. ATTENZIONE: Non lasciare mai l'apparecchio incustodito durante l'essiccazione degli alimenti. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per questo forno per evitare il rischio di incendi. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati, per evitare il rischio di incendi. Porre sempre la dovuta attenzione durante la cottura di cibi ricchi di grasso o olio oppure in

caso di aggiunta di alcol per evitare il rischio di incendi. Usare guanti da forno per estrarre tegami e accessori. Al termine della cottura, aprire la porta con la dovuta attenzione: consentire la fuoriuscita graduale di aria calda o vapore prima di accedere all'interno del forno, per evitare ustioni. Non ostruire le aperture di sfiato dell'aria calda sul lato anteriore del forno per evitare il rischio di incendi.

Porre la dovuta attenzione con la porta del forno in posizione abbassata o di aperture, per evitare di urtarla. AVVERTENZA: Se la porta o le guarnizioni sono danneggiate, prima di riutilizzare il forno è necessario farlo riparare per non incorrere in lesioni personali. ATTENZIONE: Evitare il riscaldamento di liquidi e cibi in contenitori sigillati per evitare che questi scoppino; il riscaldamento delle bevande può causare scoppi ritardati, pertanto nel maneggiare il contenitore è necessario adottare la necessaria cautela per evitare il rischio di ustioni. Non utilizzare l'apparecchio per asciugare cibi o abbigliamento o cuscini termici, pantofole, spugne e oggetti simili per evitare il rischio di incendi. Durante il riscaldamento di cibo in contenitori di plastica o carta, sorvegliare il forno per evitare il rischio di incendi. È necessario mescolare o scuotere il contenuto di pappatoi e biberon e controllarne la temperatura per evitare il rischio di ustioni. Non scaldare uova ancora nel guscio e uova intere già cotte per evitare che possano scoppiare.

Utilizzare solo utensili adatti ai forni a microonde. Non utilizzare contenitori metallici per evitare il rischio di lesioni. Usare solo i tipi di termosonda raccomandati per questo forno, per evitare possibili rischi di incendio. Se si nota del fumo, spegnere il forno o staccare la spina di alimentazione e tenere lo sportello chiuso per evitare possibili fiammate. Se l'apparecchio è installato ad un'altezza superiore a 850 cm dal suolo, porre la dovuta attenzione a non spostare il piatto girevole durante l'estrazione del contenitore per evitare il rischio di lesioni. Non usare il forno a microonde per cucinare piatti fritti perché è impossibile controllare la temperatura dell'olio.

USO CONSENTITO

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: refettori di negozi, uffici e altri ambienti di lavoro; fattorie; camere di hotel, motel e altri ambienti residenziali; Bed and breakfast. ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un interruttore esterno, come temporizzatori o sistemi di lavoro a distanza separati. L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali:

aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Non installare l'apparecchio dietro un pannello decorativo - possibile rischio di incendio. Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l'apparecchio all'aperto. Non sono consentiti altri usi (ad esempio, il riscaldamento di ambienti). Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di incendi.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione, utilizzare i guanti protettivi per non procurarsi tagli.

L'installazione, compresi eventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare o sostituire qualsiasi parte dell'apparecchio se non espressamente richiesto nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, controllare che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori dalla portata dei bambini per evitare il rischio di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo aver completato la procedura di installazione.

△ Questo apparecchio è realizzato per l'installazione a incasso. Non utilizzarlo per l'installazione libera o all'interno di un mobile chiuso. Dopo aver disimballato l'apparecchio, accertarsi che lo sportello si chiuda correttamente. In caso di problemi, contattare il rivenditore o il Servizio Assistenza.

Eseguire tutte le operazioni di taglio del mobile prima di inserire il forno, avendo cura di rimuovere trucioli o residui di segatura. Non ostruire lo spazio minimo previsto tra il piano di lavoro e il bordo superiore del forno per evitare il rischio di ustioni. Non rimuovere il forno dalla base di polistirolo fino al momento dell'installazione.

La parte inferiore dell'apparecchio non deve essere più accessibile dopo l'installazione, per evitare il rischio di ustioni.

AVVERTENZE ELETTRICHE

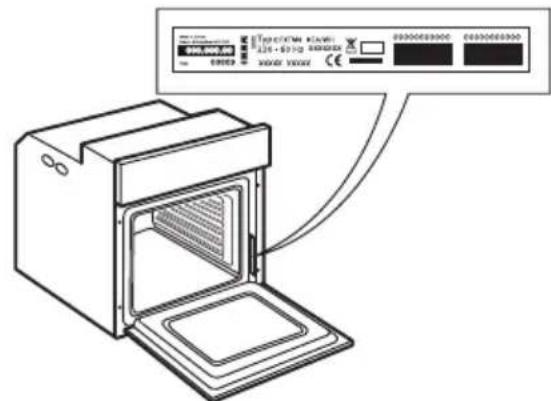

La targhetta matricola si trova sul bordo anteriore del forno (visibile a porta aperta). Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa. Il collegamento a terra dell'apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Al termine dell'installazione, i componenti elettrici non dovranno più essere accessibili all'utilizzatore. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare

situazioni di pericolo o rischi di scosse elettriche.

In caso di sostituzione del cavo di alimentazione, contattare un centro di assistenza autorizzato.

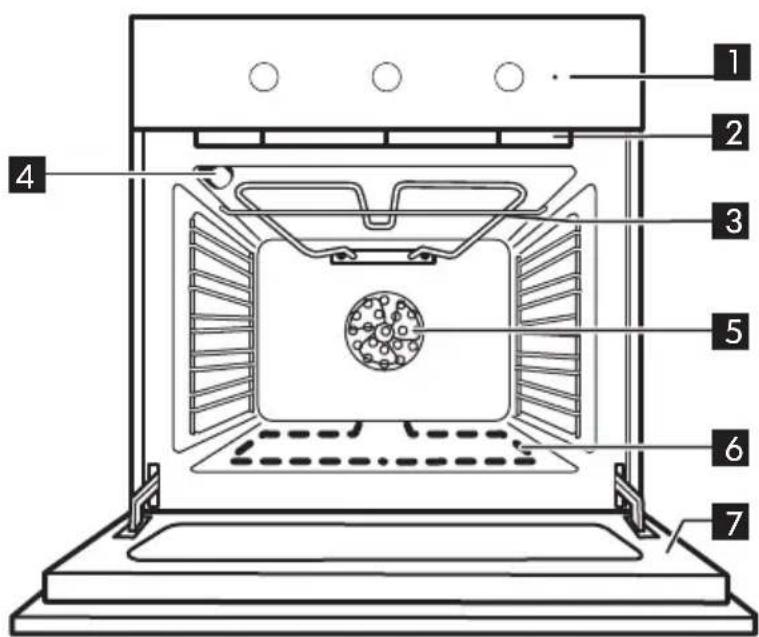

Descrizione del prodotto

Pannello comandi

5 Ventola forno

2 Ventola di raffreddamento (non visibile)

6 Resistenza inferiore (non visibile)

3 Grill

7 Porta forno

4 Lampada posteriore

Accessori

Piastra dolci

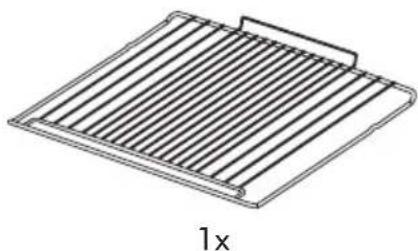

Griglia

Inserire la griglia e altri accessori

Inserire la griglia tenendola leggermente inclinata verso l'alto, appoggiando dapprima il lato posteriore rialzato - orientato verso l'alto - sul livello desiderato. Quindi, farla scivolare orizzontalmente sulla griglia laterale fino a fine corsa. Gli altri accessori, come la teglia, si inseriscono orizzontalmente facendoli scivolare sulle guide laterali.

Per acquistare un accessorio, chiamare il Centro Assistenza autorizzato.

Pannello comandi

A Manopola di selezione

Manopola del timer

Manopola del termostato

D Spia termostato/preriscaldamento

Uso quotidiano

1. Selezione delle funzioni

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo della funzione desiderata.

2. Avvio delle funzioni

MANUALE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato.

3. Preriscaldamento

Una volta avviata la funzione, il LED del termostato si accende per segnalare che si è attivata la fase di preriscaldamento.

Al termine di questa fase, il LED del termostato si spegne ad indicare che il forno ha raggiunto la temperatura impostata: a quel punto, inserire gli alimenti e procedere alla cottura.

Nota: introdurre gli alimenti nel forno prima della fine del preriscaldamento può avere effetti negativi sui risultati della cottura.

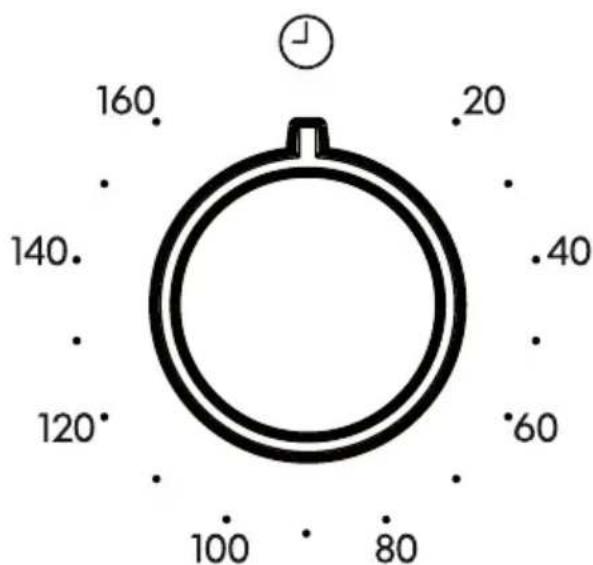

4. Impostazione del timer

Questa opzione non può essere utilizzata per interrompere o attivare la cottura, ma permette di utilizzare il timer sia quando è attiva una funzione che a forno spento.

Per attivare il timer, ruotare completamente la manopola del timer in senso orario e impostare la durata desiderata procedendo in senso antiorario: un segnale acustico avviserà del termine del conto alla rovescia.

Tabella Funzioni Forno

Il forno dispone di 5 livelli di cottura. Contarli partendo dal più basso.

Funzione Descrizione Funzione
O	FORNO SPENTO Per spegnere il forno.
	TERMOVENTILATO Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti,anche diversi,che richiedono medesima temperatura di cottura. La funzione permette di cuocere senza trasmissione di odori da un alimento all'altro.
	STATICO (resistenza superiore e inferiore)	Per cuocere qualsiasi tipo di pietanza su un solo ripiano. Si consiglia di utilizzato il 2° livello.
	GRILL Per grigliare costato, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sulla griglia eaggiungere 200 ml di acqua potabile.
	GRILL CON VENTOLA	Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sulla griglia eaggiungere 500 ml di acqua potabile.
	VENTILATO Per la cottura	di dolci con ripieno liquido su un unico ripiano. Questa funzione può essere utilizzataanche per cotture su due ripiani. Invertire la posizione degli alimenti per ottenere una cottura più omogenea.
	SCONGELAMENTO Per	velocizzato lo scongelamento degli alimenti. Posizionare l'alimento in centro cavity, livello 3
	LAMPADA Per accendere	la luce nel forno.

Tabelle di cottura

Alimenti Funzione Preeriscal-	damento	Livello (dal fondo)	Temperatura (°C)	Tempo di cottura (min)
DOLCI, PASTICCERIA, ECC.
Torte a lievitazione	X 2 150-170 30-90
	X 4-1 160-180 30-90
Torte ripiene (cheese cake, strudel, torta di frutta)	X 2 160-200 35-90
	X	4-2	160-200 40-90
Biscotti/tortine	X	2-3	160-180	15-40
	X	4-2/5-3-1	150-170	20-45
Bignè	X 2 180-200 40-60
	X	4-2	170-190	35-50
Meringhe	X 2	90	150-200
	X	4-2/5-3-1	90	140-200
Pane/pizza/focaccia	X 1-2	220-250	0-40
	X	4-2	200-240 20-30
Pizzo surgelate	X 2	250	10-30
	X	4-2	230-250	10-30
Torte salute (torta di verdure, quiche)	X 2 180-200 30-50
	X	4-2/5-3-1	180-200	30-60
Vol-au-vent/Salatini di pasta sfoglia	X 2 190-200 20-30
	X	4-2/5-3-1	180-190	20-40
Lasagne/pasta al forno/cannelloni/sformati	X 2 190-200 45-65
Lasagne e carne	X	4-2	200	50-100***
Carne e patate	X 4-1	190-200	45-100***
Pesce e verdure	X	4-1	180	30-50***
Pasto completo Crostata di frutta (livello 5)/Lasagna (livello 3)/Carne (livello 1)	X	5-3-1	180-190	40-120***

Alimenti Funzione Preeriscal-	damento	Livello (dal fondo)	Temperatura (°C)	Tempo di cottura (min)
CARNE
Arrostodi maiale con cotenna 2 kg		X 2 180-190 110-150
Agnello/vitello/ manzo/maiale 1Kg		X 2 190-200 80-120
Pollo/coniglio/ anatra 1Kg		X 2 200-230 50-100
Tacchino/oca 3Kg		X 2 180-200 150-200
PESCE
Pesce al forno/al cartoccio 0.5Kg (filetto, intero)		X	2	170-190
VERDURE
Verdure ripiene (pomodori, zucchini, melanzane)		X 2 180-200 50-70

Tabella di cottura con funzione GRILL

Alimenti Funzione Preeriscal-	damento	Livello (dal fondo)	Temperatura (°C)	Tempo di cottura (min)
Pane da toast	5'	5	250	2-6
Filetti di pesce/bistecche	5' 4-3	250	15-30*
Salsicce/spiedini/costine/hamburger	5' 5-4	250	15-30*
Coscia diagnello/stinco	-	3 200-220	60-90**
Verdure gratinate	-	3 200-220	30-60**
Patate arrosto	-	3 200-220	30-60**
Pollo arrosto 1-1.3 Kg	-	3 200-220	60-90**
Roast beef al sangue 1Kg	-	3 200-220	30-60**

Nota: i tempi di cottura e le temperature sono puramente indicativi.

• Ruotare il cibo a metà cottura. Ruotare il cibo a due terzi di cottura se necessario. * La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

Pulizia e manutenzione

PULIZIA

ATTENZIONE!

• Non usare assolutamente pulitrici a getto di vapore.
• Effettuare la pulizia ad apparecchio freddo.
• Scollegare l'apparecchio dalla rete elettrica.

Esterno del forno

Importante: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con un panno umido.

• Pulire con panno umido le superfici. Se molto sporche, aggiungere all'acqua qualche goccia di detersivo per i piatti. Asciugare con un panno asciutto.

Interno del forno

Importante: non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebbe rovinare le superfici smaltate e il vetro della porta.

• Dopo l'uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo (ad es. cibi con un elevato contenuto di zuccheri).
• Usare detergenti specifici per la pulizia del forno ed attenersi alle indicazioni del fabbricante.
• Pulire il vetro della porta con detergenti liquidi specifici. Per facilitare la pulizia della porta è possibile rimuoverla (vedere MANUTENZIONE). Il vetro interno è liscio per facilitare la pulizia.

NOTA: durante le cotture prolungate di alimenti con un elevato contenuto di acqua (pizza, verdure ripiene, ecc.), si può formare condensa all'interno della porta e sulla guarnizione. A forno freddo, asciugare con un panno o una spugna.

Accessori

• Immergere immediatamente gli accessori in acqua e detersivo per piatti subito dopo l'uso, avendo cura di maneggiarli con guanti da forno se sono ancora caldi.
• I residui di alimenti si possono eliminare facilmente con una spazzola o una spugna.

MANUTENZIONE

ATTENZIONE!

• Utilizzare guanti protettivi.
• Eseguire le operazioni indicate ad apparecchio freddo.
• Scollegare il forno alla rete elettrica.

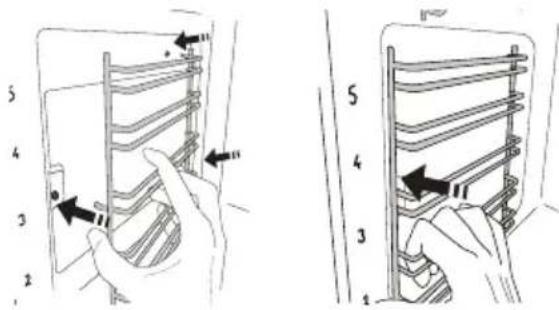

Per rimuovere le griglie laterali, impugnare la parte esterna della griglia e tirarla verso di sé per estrarre il supporto e i due perni interni dai rispettivi alloggiamenti.

Per rimontare le griglie laterali

Sistemare le griglie in prossimità delle sedici cave e inserire dapprima i due perni nei relativi alloggiamenti. Quindi, sistemare in prossimità del relativo alloggiamento anche la parte esterna, inserire il supporto e premerlo con decisione contro la parete della cavità per accertarsi che la griglia laterale risulti correttamente fissata.

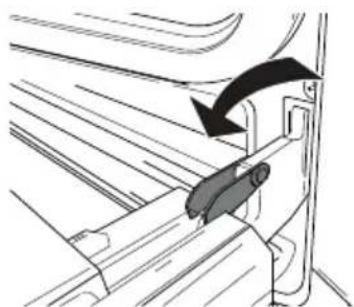

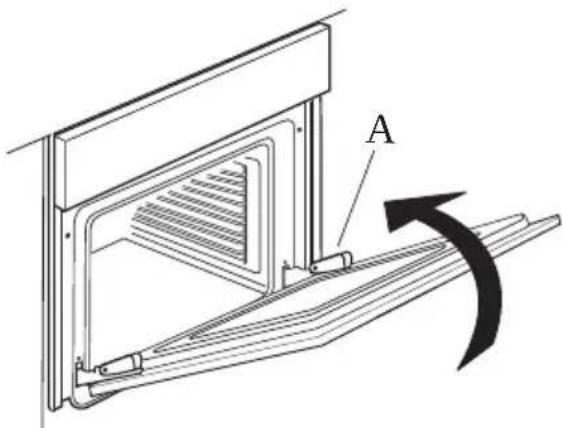

Per rimuovere la porta

1. Aprire completamente la porta.
2. Sollevare le levette di arresto delle cerniere e spingerle in avanti fino al fermo (Fig. 1).

Fig. 1

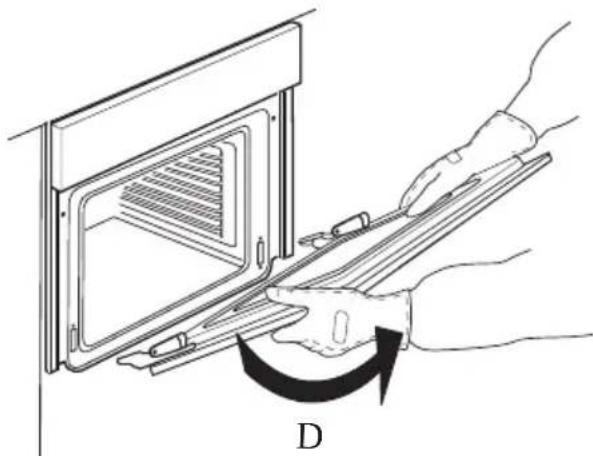

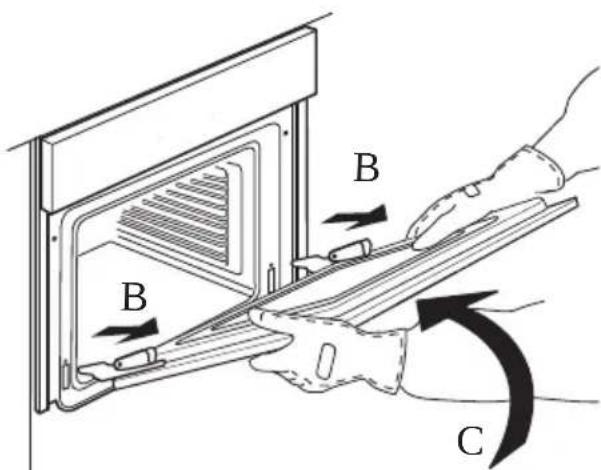

1. Chiudere la porta fino al bloccaggio (A), sollevarla (B) e ruotarla (C) fino allo sganciamento della stessa (D) (Fig. 2, 3, 4).

Fig. 2

Fig. 3 Fig. 4

Per rimontare la porta

1. Inserire le cerniere nelle apposite sedi.
2. Aprire completamente la porta.
3. Abbassare le due levette di arresto.
4. Chiudere la porta

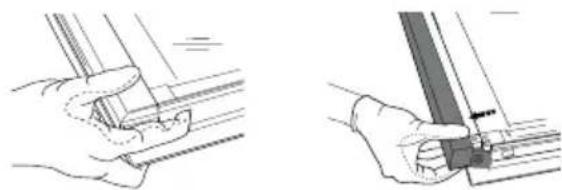

Pulizia del vetro

1. Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.

1. Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.

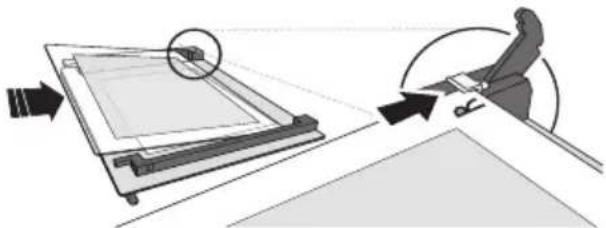

1. Per riposizionare correttamente il vetro interno, verificare che la "R" sia leggibile nell'angolo sinistro.

Inserire dapprima il lato lungo del vetro indicato dalla "R" nelle sedi di sostegno, quindi abbassarlo in posizione.

1. Rimontare il profilo superiore: un clic indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.

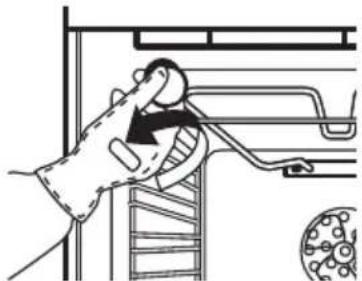

Per sostituire la lampada

1. Scollegare il forno dalla rete elettrica.

Fig. 5

1. Svitare la copertura della lampada (Fig. 5), sostituire la lampada (vedere la nota per il tipo di lampada) e avvitare di nuovo il coperchio della lampada.
2. Ricollegare il forno alla rete elettrica.

NOTA:

• Usare solo lampade alogene da 25W/230 V, tipo G9, T300 °C. - La lampada usata nell'apparecchio è progettata appositamente per apparecchi elettrici e non è indicata per l'illuminazione della stanza (Regolamento della Commissione (CE) N.244/2009).
• Le lampade sono disponibili presso il Centro Assistenza IKEA.

Cosa fare se...

Problema Possibile causa Soluzione
Il forno non funziona. Manca l’a	imentazione elettrica di rete.	Verificare la presenza dell'alimentazione elettrica di rete.
	Il forno non è collegato all'alimentazione elettrica.	Collegare il forno alla rete elettrica.
	La manopola di selezione funzioni è impostata su “”。	Ruotare la manopola di selezione funzioni del forno e selezionare una funzione di cottura.

Prima di chiamare il Centro Assistenza autorizzato:

1. Verificare che non sia possibile risolvere da soli il problema con l'aiuto dei suggerimenti forniti nella tabella "Cosa fare se".
2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se dopo i suddetti controlli il forno non funziona correttamente, contattare il Centro

Assistenza IKEA più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo e il modello esatto del forno;
• il numero Assistenza (è il numero che si trova dopo la parola Service sulla targhetta matricola, situata sul bordo interno destro della cavità del forno, visibile a porta aperta);

SERVICE 00000000000

• il vostro indirizzo completo;
• il vostro numero di telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza IKEA (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Dati tecnici

Tipodi apparecchio:orno elettrico ad incasso
Identificazione modello:MATÄLSKARE 303.687.80,MATTRADITION 503.687.84
Numero di cavità	1
Fonte di calorie	Elettrica
Numero di funzioni	6
Volume utile. Misurato con le griglie laterali e i pannelli catalitici rimossi.	71
Superficie della teglia da forno più grande cm2	1191
Classe di efficienza energetica (consumo inferiore)	A
Indice di efficienza energetica	95,3
Consumo energiaFunzione Statico (con carico standard e resistenza inferiore + superiore)kWh/ciclo	0,99
Consumo energiaFunzione Termoventilato (con carico standard e cottura termoventilata)kWh/ciclo	0,81
Resistenza superiore W	1500
Resistenza inferiore W	1150
Resistenza grill W	1500
Resistenza ventilà W	1800
Ventola di raffreddamento W	15
Lampada forno W	25
Potenza ventilà forno W	22
Potenza nominale totale W	2750
Dimensioni
Larghezza mm	595
Altezza mm	595
Profondità mm	550
Peso dell'elettrodomesticoMATÄLSKARE forno inox KGMATTRADITION forno inox Kg	2729

ITALIANO 67

Dati tecnici

Le informazioni tecniche sono riportate sulla targhetta matricola all'interno dell'apparecchio.

Installazione

Dispositivo Blocca Porta

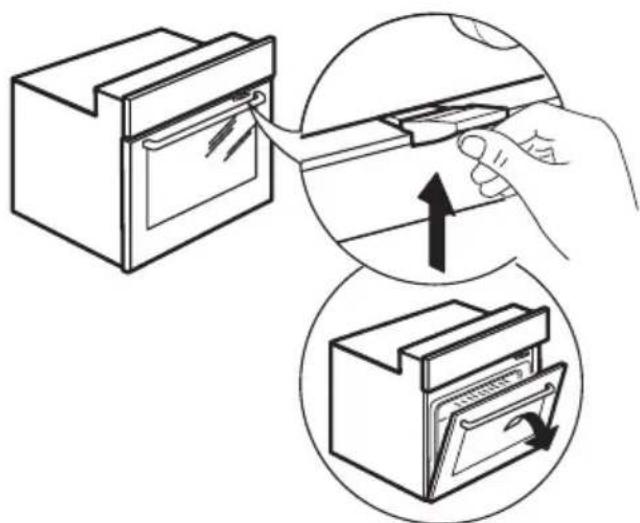

Per aprire la porta con il dispositivo Blocco Porta vedere Fig. 1.

Fig. 1

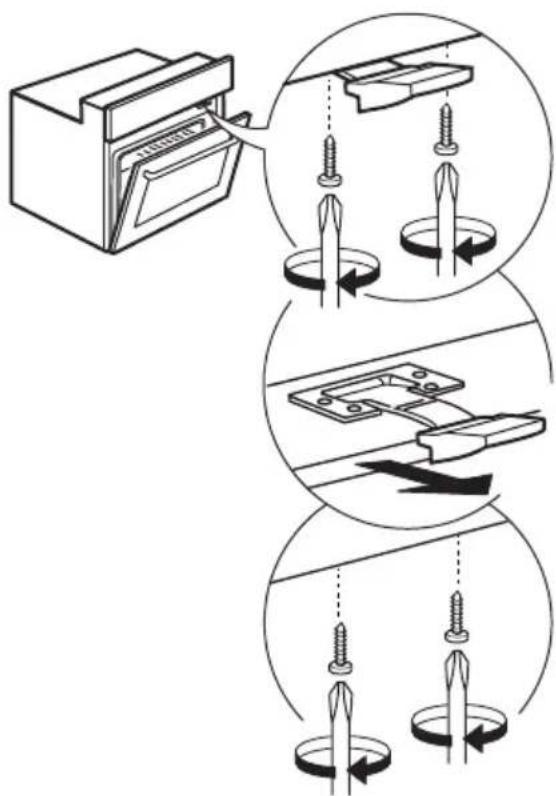

Il dispositivo di sicurezza della porta va rimosso seguendo la sequenza di immagini (vedere Fig. 2).

Fig. 2

Collegamento elettrico

Controllare che la tensione elettrica indicata sulla targhetta matricola del prodotto sia la stessa della rete elettrica. La targhetta matricola del prodotto si trova sul bordo anteriore del forno, ed è visibile quando si apre la porta.

Eventuali sostituzioni del cavo di alimentazione (tipo H05 RR-F 3 × 1,5 mm²) devono essere effettuate unicamente da personale qualificato. Rivolgersi al Centro Assistenza IKEA.

Consigli per la salvaguardia dell'ambiente

ATTENZIONE: Per evitare il rischio di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione. Non usare in nessun caso pulitrici a getto di vapore. ATTENZIONE: Non utilizzare detergenti abrasivi o raschietti metallici per pulire la porta del forno in vetro, in quanto potrebbero graffiarne la superficie e causarne la frantumazione. Attendere che l'apparecchio si sia raffreddato prima di eseguire qualsiasi operazione di pulizia o manutenzione. Rischio di ustioni. AVVERTENZA: Spegnere

l'apparecchio prima di sostituire la lampadina, per evitare il rischio di scosse elettriche.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo.

Non disperdere le diverse parti dell'imballaggio nell'ambiente, ma smaltirle in conformità alle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.

Il significato del simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Preriscaldare il forno solo se specificato nella tabella di cottura o nella ricetta. Usare teglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più efficiente. Gli alimenti che richiedono tempi di cottura lunghi continueranno comunque a cuocere anche a forno spento.

GARANZIA IKEA

Quanto dura la garanzia IKEA?

Questa garanzia è valida per cinque anni a partire dalla data di acquisto/consegna del

tuo elettrodomestico presso un negozio IKEA. È necessario esibire lo scontrino originale come documento comprovante l'acquisto.

Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Chi fornisce il servizio?

Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizio attraverso la propria rete di Partner di Assistenza autorizzati.

Cosa copre questa garanzia?

La garanzia copre i difetti dell'elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire dalla data di acquisto/consegna dell'elettrodomestico. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto dalla garanzia?". Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e viaggi del personale tecnico) saranno sostenuti dal servizio assistenza, fermo restando che l'accesso all'apparecchiatura per l'intervento di riparazione non comporti spese particolari.

Queste condizioni sono conformi alle direttive EU (No. 99/44/CE) e alle norme locali.

I componenti sostituiti diventeranno proprietà di IKEA.

Come IKEA interverrà per risolvere il problema?

Il servizio assistenza incaricato da IKEA per l'esecuzione del servizio esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato, tramite i rispettivi Centri di Assistenza, a propria esclusiva discrezione, riparerà il prodotto difettoso o provvederà a sostituirlo con un prodotto uguale o di pari valore.

Cosa non è coperto dalla garanzia?

• Normale usura
• Danni provocati deliberatamente, danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o

elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati dalla presenza di eccessivo calcare nelle condutture idriche. Danni causati da eventi atmosferici e naturali.

• Le parti soggette a consumo, incluse batterie e lampadine.
• Danni a parti non funzionali e decorative che non influiscono sul normale uso dell'elettrodomestico, inclusi graffiti e differenze di colore.
• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo. Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errori di fabbricazione.
• Casi in cui non vengono rilevati difetti funzionali durante la visita di un tecnico.
• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
• Riparazioni causate da un'installazione non corretta o non conforme alle specifiche.
• Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altro indirizzo, IKEA non è responsabile per eventuali danni che potrebbero verificarsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA. Costi inerenti la prima installazione dell'elettrodomestico IKEA.
• Tuttavia, qualora un fornitore di servizi IKEA o un suo partner autorizzato ripari

o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l'apparecchio riparato o installeranno l'apparecchio in sostituzione, se necessario.

Tali restrizioni non valgono per regolari interventi svolti da personale tecnico qualificato con ricambi originali per adattare l'apparecchio alle disposizioni tecniche di sicurezza di un altro paese UE.

Applicazione delle leggi nazionali

Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di ogni paese in termini di garanzia.

Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definiti dalle leggi locali.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e portati in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'elettrodomestico è conforme ed è installato secondo:

• le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
• le informazioni sulla sicurezza contenute nelle Istruzioni per il montaggio e nel Manuale dell'utente.

Il servizio ASSISTENZA dedicato per gli apparecchi IKEA

Non esitate a contattare il Centro Assistenza Autorizzato incaricato da IKEA per:

• richiedere assistenza tecnica nel periodo di garanzia
• richiedere chiarimenti sull'installazione degli elettrodomestici IKEA installati nelle cucine IKEA
• richiedere informazioni sul funzionamento degli elettrodomestici IKEA.

Per assicurarvi la migliore assistenza vi preghiamo di leggere attentamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci.

Come contattarci se avete bisogno di assistenza

Siete pregati di contattare il numero del Centro Assistenza Autorizzato incaricato da IKEA riportato sull'ultima pagina di questo manuale.

Al fine di garantirvi un servizio più veloce, vi suggeriamo di utilizzare i numeri di telefono riportati in questo manuale. Fate sempre riferimento ai numeri indicati nel manuale dell'apparecchiatura per la quale avete bisogno di assistenza. Vi suggeriamo di avere sempre a disposizione il codice IKEA (8 cifre) e il codice a 12 cifre riportati sull'etichetta del vostro prodotto.

CONSERVATE IL DOCUMENTO DI ACQUISTO/CONSEGNA!

È la prova del vostro acquisto ed è necessario esibirlo affinché la garanzia sia valida. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (8 cifre) per l'apparecchiatura acquistata.

Avete bisogno di ulteriore aiuto?

Per qualunque informazione non relativa all'assistenza vi preghiamo di far riferimento al Servizio Clienti del punto vendita IKEA di riferimento. Vi preghiamo di leggere attentamente la documentazione tecnica relativa all'elettrodomestico prima di contattarci.

BELGIO - BELGIO - BELGIO

Telefono/Numero di telefono/Telefon-Nummer: 026200311

Tariffa/Tariffa/Tariffa: Tariffa locale/Prix d'un appel local/Ortstarif
