MANUALE UTENTE Air Fresh 5 S Sonnenkönig

Rigeneratore d'aria Manuale dell'utente

1 Introduzione ...... 35
2 Avvertenze per la sicurezza.... 36
3 Che cos'è uno ione? .... 38
4 Specifiche tecniche.... 39
5 Funzionamento del serbatoio 40
6 Funzionamento del ventilatore....41
7 Pulizia e manutenzione 43
8 Domande frequenti 45
9 Garanzia / Smaltimento / Modifiche tecniche ....47

1 Introduzione

Vi ringraziamo per aver scelto il nostro prodotto e vi preghiamo di leggere attentamente il presente manuale prima di mettere in funzione il ventilatore al fine di assicurarne l'uso corretto ed efficiente.

Si tratta di un modello innovativo di un ventilatore nebulizzatore elettrico che si di - stingue grazie alla sua estetica, funzionalità e semplicità d'uso. Esso offre due diverse funzioni che possono essere abbinate oppure usate separatamente, cioè quella di ven- tilatore e quella di umidificatore che diffonde una nebbia fresca, e quindi vi permette di godere l'aria fresca nei giorni caldi d'estate e l'aria inumidita durante la stagione asciutta rendendo piacevole il microclima della vostra casa. Il prodotto è idoneo per essere usato in ambienti climatici diversi e particolarmente in quelli caratterizzati da un clima secco.

Elementi funzionali

Il ventilatore nebulizzatore elettrico utilizza elementi di vibrazione ad ultrasuoni per nebulizzare l'acqua in modo tale da produrre particelle da 1 a 5 micron che vengono espulse con il getto d'aria. In questo modo aumenta la piacevole freschezza in una stanza della casa oppure nella casa intera.

Umidità e salute

Un basso grado d'umidità (ambiente secco) contribuisce alla disidratazione della pelle con i problemi che ne conseguono quali labbra screpolate, pelle secca, prurito e la gola secca quando ci si sveglia al mattino. Per esperienza sappiamo che un'umidità relativa compresa tra il 45% ed il 65% è ideale per l'uomo nelle diverse condizioni. Il ventila - tore nebulizzatore ad ultrasuoni è stato sviluppato per il vostro benessere in quanto riesce a rinfrescare anche gli ambienti molto asciutti aggiungendo umidità all'aria.

2 Avvertenze per la sicurezza

I

Prima di mettere in funzione per la prima volta il deumidificatore, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportunità smaltimento.

Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Questo elettrodomestico può essere usato da bambini che abbiano compiuto gli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte, oppure che man-chino di esperienza e conoscenza, purché abbiano ricevuto assistenza o formazione per un uso sicuro dell'elettrodomestico e ne comprendano quindi i rischi connessi. I bambini non devono giocare con l'apparecchio. Operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza supervisione. Assicurarsi di posizionare il dispositivo su una superficie idonea e impermeabile, in modo che i liquidi sversati non possano causare alcun danno.

Eventuali riparazioni su apparecchi elettrici devono essere svolte esclusivamente da personale tecnico qualificato. Riparazioni e modifiche effettuate in maniera non qualificata possono avere conseguenze pericolose per l'utente, per le quali si declina ogni responsabilità e garanzia.

1. Prima di mettere in funzione l'apparecchio occorre assicurarsi che il ventilatore ed il cavo di alimentazione non siano danneggiati. In caso di difetti rivolgetevi al servizio di assistenza autorizzato.
2. È pericoloso estrarre la spina dalla presa di corrente con le mani bagnate.
3. Durante il funzionamento dell'apparecchio è proibito toccare l'acqua in esso contenuta e le parti immerse nell'acqua.

4. Non introdurre oggetti nel foro di nebulizzazione per evitare di danneggiare l'apparecchio.

5. Quando l'apparecchio non è in funzione e comunque prima di spostarlo, di installarlo, di disinstallarlo e di pulirlo la spina deve essere estratta dalla presa di corrente.

6. Non estrarre la spina con l'apparecchio ancora acceso. Prima di accendere l'apparecchio controllare sempre che la spina sia completamente inserita nella presa di corrente.
7. Non togliere il serbatoio dell'acqua con la spina ancora inserita nella presa di corrente.
8. Non introdurre prodotti chimici o metallici nel serbatoio dell'acqua. Si tratta di materiali pericolosi che potrebbero causare problemi.
9. Per il cambio del cuscino antizanzare spegnere il sistema antizanzare ed attendere 5 minuti prima di procedere alla sostituzione.
10. Non coprire la piastra di riscaldamento del sistema antizanzare con materiali combustibili.
11. Quando il serbatoio dell'acqua è vuoto interviene un interruttore livellostatico e spe-gne l'umidificatore ad ultrasuoni per evitare che venga danneggiato. Se il sistema deve funzionare continuamente, occorre aggiungere dell'acqua.
12. I bambini piccoli e le persone anziane e/o inferme non dovrebbero essere esposte per tempi lunghi alla corrente d'aria prodotta dal ventilatore.
13. L'apparecchio deve essere usato alla tensione ed alla frequenza indicate sulla targa.
14. Sono vietati lo smontaggio, la riparazione e la modifica dell'apparecchio da parte di persone non autorizzate. In caso di riparazione da parte di persone non autorizzate decade il diritto alla garanzia.
15. Se il cavo di alimentazione è danneggiato, occorre farlo sostituire dal produttore, da un suo agente incaricato del servizio di assistenza o da altra persona qualificata al fine di evitare incidenti elettrici.
16. L'apparecchio non è idoneo per essere usato da persone con ridotte capacità fisiche, sensorie o mentali (inclusi i bambini) o che non dispongano di esperienze e conoscenze in merito, per quanto non siano affiancate e/o addestrate da parte di una persona responsabile per la loro sicurezza relativamente all'uso dell'apparecchio.
17. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
18. Questo dispositivo può essere utilizzato da bambini oltre 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e di conoscenza quando è assicurata un'adeguata vigilanza. Non lasciare che i bambini giochi

con l'apparecchio. Pulizia e manutenzione non devono essere eseguite dai bambini senza la supervisione di un adulto.

I

3 Che cos'è uno ione?

Con il termine ione si descrive un atomo o un gruppo di atomi che porta una carica elettrica. Gli ioni con carica elettrica positiva sono chiamati cationi, mentre quelli con carica elettrica negativa si chiamano anioni.

Come contribuiscono gli anioni alla purificazione dell'aria?

La maggior parte delle particelle presenti nell'aria hanno una carica positiva o sono ionizzate positivamente, mentre gli anioni hanno una carica negativa. Per effetto dell'attrazione magnetica gli anioni sono attratti da quelle particelle aventi una carica elettrica positiva. Quando la concentrazione degli anioni presenti nell'aria è sufficiente, grandi quantità di particelle sospese saranno attratte dagli anioni. In questo modo la particella diventa troppo pesante per rimanere sospesa. Essa precipita e quindi non può più contaminare l'aria che respiriamo ed il sistema respiratorio dove può essere causa di problemi respiratori e di salute in genere.

Effetti positivi degli anioni

• Gli anioni aumentano il flusso d'ossigeno.
- Gli anioni purificano l'aria togliendo fumi e particelle presenti nell'aria.
- L'aria purificata per l'effetto degli anioni contribuisce ad una maggiore capacità d'attenzione, al venir meno della sensazione di stanchezza ed all'aumento dell'energia mentale.
- Gli anioni sono in grado di neutralizzare le cariche elettrostatiche della televisione e dello schermo del computer riducendone gli effetti negativi per gli occhi.
- Gli anioni sono in grado di neutralizzare completamente le forti cariche elettrostatiche che si formano pettinando i cappelli rendendo l'aria più dolce e più morbida.
- Potete lasciare attiva la funzione di ionizzatore del vostro ventilatore per 24 ore su 24. Gli anioni contribuiranno a rendere l'ambiente domestico piacevole e salubre purificando l'aria dalle particelle nocive. Potete usare la funzione di ionizzatore del vostro ventilatore nelle camere da letto della vostra casa, in particolare nelle camere dove dormono i bambini, per contribuire alla vostra salute.

4 Specifiche tecniche

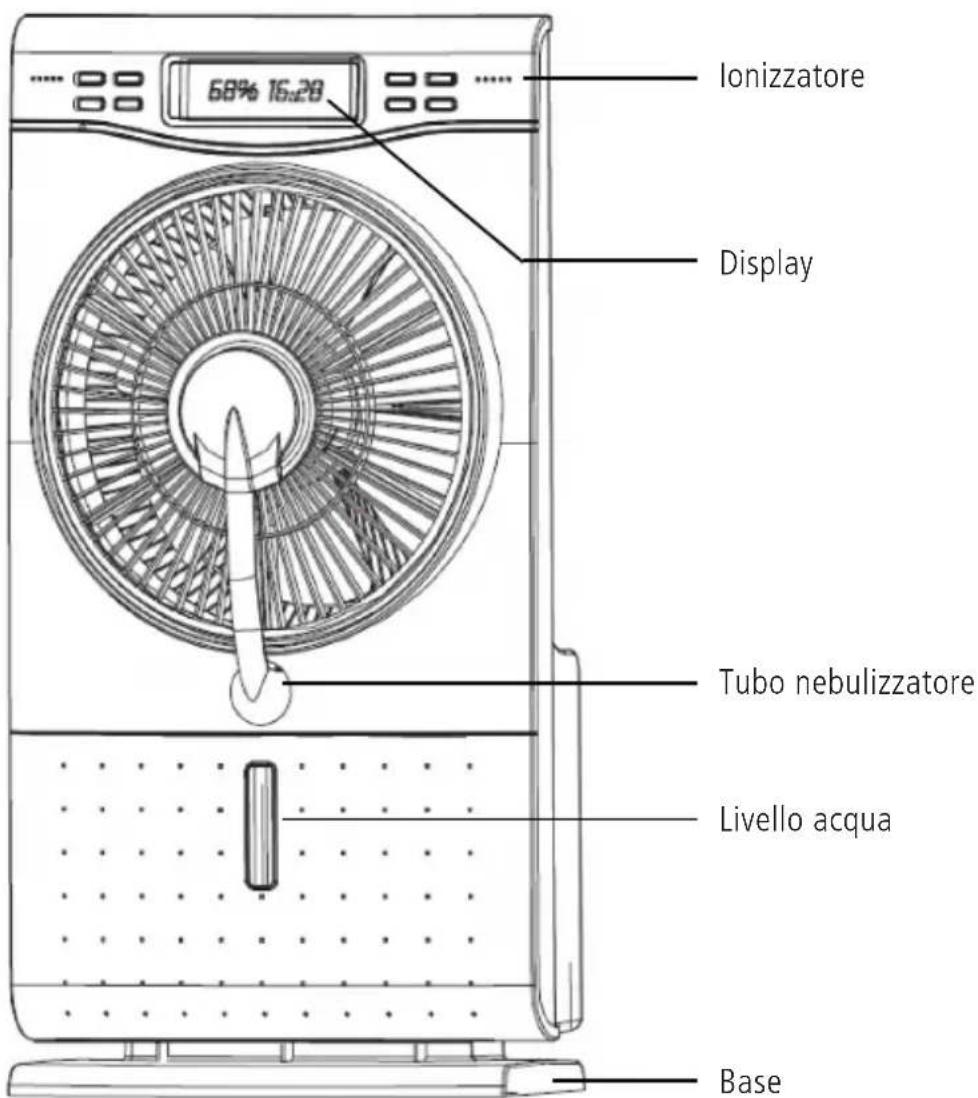

68% 16.28 Ionizzatore Display Tubo nebulizzatore Livello acqua Base

Tensione: 220-240V

Frequenza: 50Hz

Potenza del ventilatore:......65W

Potenza dell'umidificatore: .....35W

Potenza complessiva:....100W

Portata della nebulizzata:....200ml/h

Dimensione: 300mm

Capacitá del serbatoio:...... 1500ml

5 Funzionamento del serbatoio

I

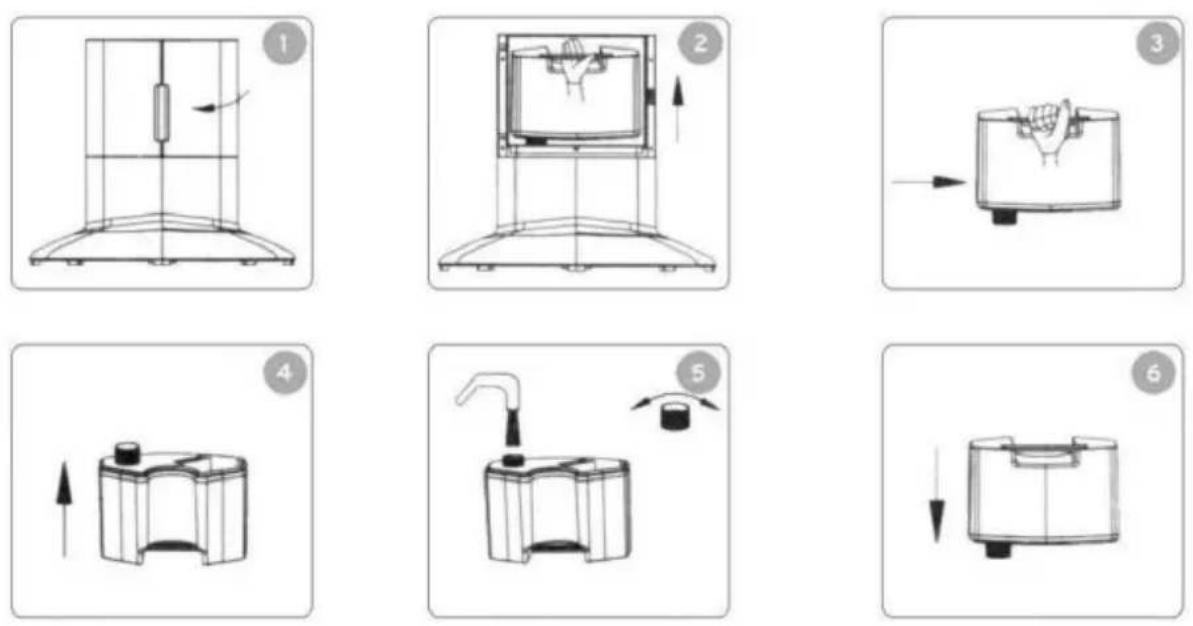

Appoggiare il ventilatore per terra e versare acqua all'interno del serbatoio seguendo le sei figure in basso.

Nota: Non scaricare acqua dal serbatoio prima di aver staccato la spina. Evitare asso-lutamente di riempire il serbatoio con acqua calda (uguale o superiore a 40 °C).

1. Aprire il pannello del serbatoio.
2. Sollevare il serbatoio tenendolo diritto.
3. Estrarre il serbatoio tenendolo diritto.
4. Capovolgere il serbatoio.
5. Stivare il tappo del serbatoio e aggiungere dell'acqua.
6. Riavvitare e stringere il tappo e riporre il serbatoio nel ventilatore, quindi chiudere il pannello.

Note: Non riempire il serbatoio con acqua sporca o con additivi (come profumi, oli essenziali, prodotti antizanzare, ecc.), usare acqua potabile o acqua depurata per allungare la vita utile dell'umidificatore.

6 Funzionamento del ventilatore

I

1. Collegare la spina ad una presa di corrente e controllare che la spia dell'indicatore sia accesa come dalla figura in basso.
2. Premere il bottone "ON/SPEED" per selezionare la velocità della corrente d'aria tra Low, Med, High secondo la segnalazione luminosa che appare sul pannello di controllo.
3. Premere il bottone "WIND" per selezionare il tipo dell'aria. La spia corrispondente si accenderà.

"Normal": La corrente d'aria viene prodotta in base alla velocità bassa/media/alta impostata.

"Natural": Viene imitata una corrente d'aria naturale con vento forte e debole.

"Sleeping": Per la prima mezz'ora il ventilatore funzionerà nella modalità di "corrente naturale" con vento forte e debole, dopo diventerà medio. Nella seconda mezz'ora il ventilatore commuterà al vento naturale debole fino alla fine del tempo impostato.

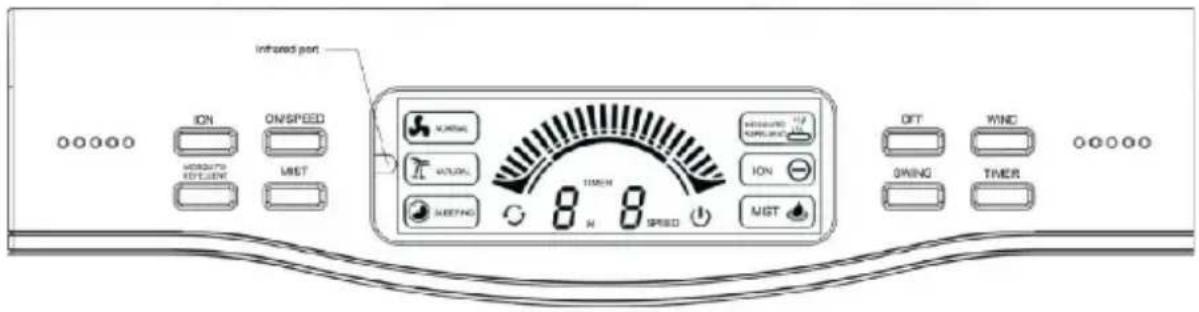

Infrared port ON ON/SPEED MINT OFF WIND DRING TIMER 8 M 8 SPEED SWEETING ON/SPEED ON SWEETING ON/SPEED OFF WIND DRING TIMER

1. Premere il bottone "SWING" per cambiare la direzione della corrente d'aria. La corrispondente spia si accenderà. Premendo questo bottone ancora l'oscillazione verrà disattivata.
2. Premere il bottone "MIST". Si accenderà la rispettiva spia e dal nebulizzatore frontale uscirà acqua nebulizzata. Il bottone "MIST" può essere usato separatamente o abbinato al ventilatore per produrre l'effetto del vento fresco. L'uso separato di tale funzionalità può aumentare l'umidità dell'aria
3. Premere il bottone "TIMER" per impostare il tempo di funzionamento del ventilatore tra 1 e 9 ore. Alla fine del tempo impostato il ventilatore si spegnerà. Per impostare un tempo di 1 ore il bottone deve essere premuto una volta, per l'impostazione di 9 ore il bottone deve essere premuto 9 volte.
4. Premere il bottone "ION". La rispettiva spia si accende e lo ionizzatore produrrà anioni che si propagheranno nell'aria del locale in modo tale da far agglomerare e precipitare la polvere, i pollini, le spore delle muffe, le particelle provenienti da

animali domestici ecc. che sono sospese nell'aria. Il bottone "ION" può essere usato separatamente o abbinato al ventilatore.

Nota: Dopo un determinato tempo di funzionamento dello ionizzatore si formerà un po' di sporco intorno all'apertura del generatore di anioni. Questo è un fenome-no normale dovuto all'effetto stesso degli anioni e potete pulire facilmente la zona intorno all'apertura.

1. Premere il bottone "MOSQUITO REPELLENT". La rispettiva spia si accende e tramite l'adduzione di vapore al cuscino antizanzare si propagherà una specifica sostanza odorante che repelle le zanzare. Il bottone "MOSQUITO REPELLENT" può essere usato separatamente o abbinato al ventilatore.
2. Premere il bottone "OFF" per spegnere il ventilatore. Tutte le funzioni del ventilatore saranno resettate. I bottoni per le funzioni separate rimangono comunque attivi.
3. "Remote Control": Il telecomando deve essere puntato sul sensore IR. Se il telecomando non funziona, controllare prima le batterie del telecomando e sostituirle se sono scariche. Nota: Per il cambio delle batterie usare batterie nuove dello stesso tipo di quelle vecchie. Altrimenti non è garantito che il telecomando funzioni correttamente. Togliere le batterie dal telecomando, quando non deve essere usato per un periodo prolungato, dal momento che le batterie vecchie potrebbero perdere liquidi danneggiando il telecomando.

7 Pulizia e manutenzione

1. Estrarre la spina dalla presa di corrente prima di procedere alla pulizia per assicurarsi che il ventilatore non sia più in funzione.
2. Pulire il serbatoio dell'acqua ogni due o tre settimane ed il canale dell'acqua ogni settimana.
3. Per pulire il serbatoio dell'acqua occorre toglierlo dall'apparecchio. Estrarre il tubo in plastica dalla tazza di nebulizzazione, quindi togliere la tazza di nebulizzazione per pulire i due componenti.
4. Per la pulizia della tazza di nebulizzazione usare un panno asciutto per togliere l'acqua residua, quindi asciugarla con un panno morbido ed asciutto. Se la tazza di nebulizzazione è molto sporca, si può usare anche un detergente non aggressivo per la sua pulizia.
5. Aggiungere annualmente poche gocce di lubrificante all'albero motore dopo la pulizia per allungare la vita del motore.
6. Se l'apparecchio non deve essere usato per un periodo prolungato, imballarlo in modo adeguato e conservarlo in un luogo asciutto e fresco.

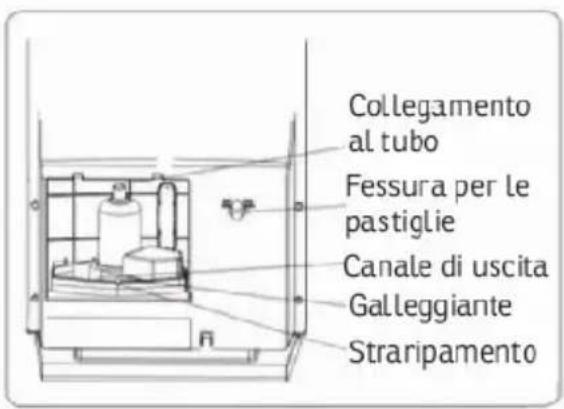

Collegamento al tubo Fessura per le pastiglie Canale di uscita Galleggiante Straripamento

Serbatoio dell acqua

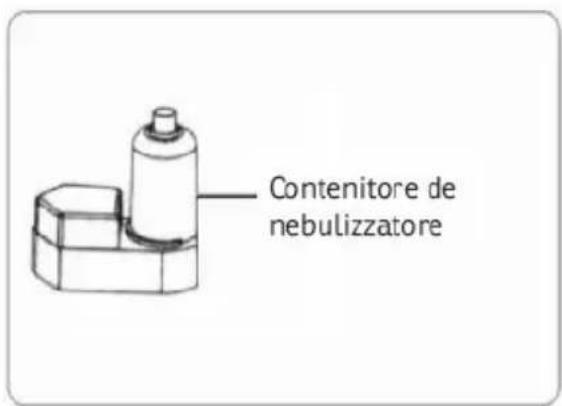

Contenitore de nebulizzatore

Detergente speciale per l'umidificatore ad ultrasuoni

Funzione: Il detergente speciale viene usato per la pulizia del trasduttore ad ultrasuoni nel canale. Con esso è possibile eliminare i depositi lasciati dall'acqua per garantire un miglior funzionamento ed una maggiore durabilità dell'umidificatore.

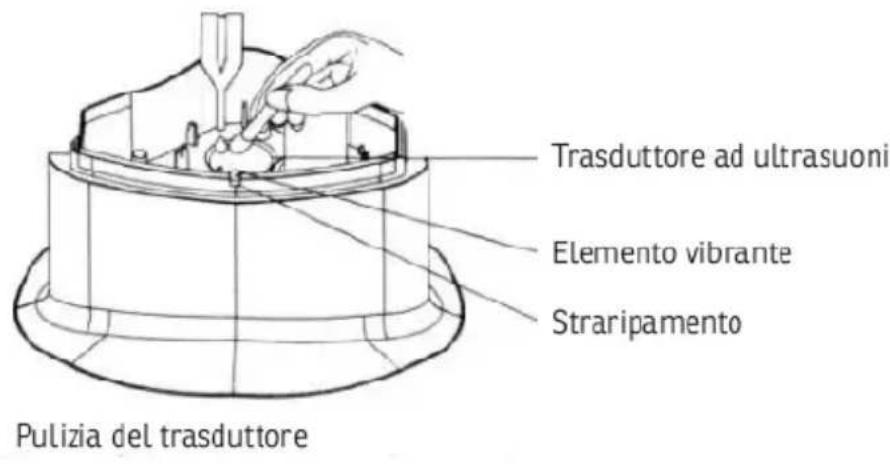

Trasduttore ad ultrasuoni Elemento vibrante Straripamento Pulizia del trasduttore

Uso: Mettere 2-3 gocce sul trasduttore ad ultrasuoni e attendere 1 minuto, quindi pulire il trasduttore con la spazzola, sciacquarlo prudentemente con acqua pulita ed asciugarlo con un panno morbido e pulito.

Attenzione: Fare attenzione che il detergente non venga a contatto con la pelle, con i vestiti, con la bocca o con gli occhi. In caso di avvenuto contatto sciacquare subito la parte interessata con acqua pulita. Non esporre il detergente all'irraggiamento solare diretto e tenerlo lontano dalle fonti di calore e dalla portata dei bambini.

8 Domande frequenti

Se il ventilatore non dovesse funzionare correttamente, vi preghiamo di controllare i seguenti punti (1-4 per la funzione di nebulizzazione) prima di chiamare il servizio di assistenza:

Domanda Risposta Soluzione/i
1.Perché le spie non sono accese e la nebulizzazione ed il ventilatore di scarico non funzionano?	a.La spina del cavo di alimentazione non è inserita correttamente nella presa di corrente e l'interruttore non è acceso.b.Il bottone MIST è spento.	a.Controllate che la spina del cavo di alimentazione sia completamente inserita nella presa di corrente ed accendete l'apparecchio.b.Accendere il bottone MIST.
2.Il trasduttore ad ultra-suoni funziona, ma non esce l'acqua nebulizzata.	a.Il serbatoio dell'acqua è rotto o perde ed il canale è pieno d'acqua.b.Il ventilatore di scarico non funziona.	a.Svuotare il canale e sostituire il serbatoio dell'acqua.b.Sostituire il ventilatore di scarico.
3.Perché non esce acqua nebulizzata nonostante la spia sia accesa ed il ventilatore di scarico sia in funzione?	a.Manca l'acqua o il livello dell'acqua è insufficiente.b.L'elemento vibrante non galleggia nell'acqua.c.Presenza di depositi sulla superficie del trasduttore ad ultrasuoni.d.La piastra dell'interrut-tore di controllo del livello d'acqua non è fissa.e.Il trasduttore ad ultra-suoni è guasto.	a.Aggiungere dell'acqua.b.Estrarre l'elemento vi-brante e farlo galleggiare.c.Pulire il trasduttore ad ultrasuoni con il deter-gente in dotazione con l'apparecchio.d.Rimontare la piastra dell'interruttore di control-lo del livello d'acqua.e.Sostituire il trasduttore ad ultrasuoni.
4.Perché l'acqua nebuliz-zata ha odore?	a.L'odore percettibile nell'apparecchio nuovo scomparirà dopo un certo tempo di funzionamento.b.L'acqua usata è sporca o era rimasta per troppo tempo nel serbatoio.	a.Togliere il serbatoio, apri-re il coperchio del serba-toio e lasciarlo in un luogo asciutto e ben ventilato.b.Pulire il serbatoio dell'acqua ed il canale e cambiare l'acqua.
5. Perché il ventilatore non funziona?	a. Potrebbe mancare la corrente dalla presa collegata, p.es. per l'intervento di un fusibile.b. Guasto del PCB.	a. Assicurarsi che la presa di corrente funzioni e controllare i fusibili.b. Sostituire il PCB
6. Vibrazioni.	a. La griglia posteriore non è fissata correttamente.b. La copertura delle pale non è fissa.c. Una pala è danneggiata.d. Una pala non è equilibrata.	a. Fissare bene la griglia posteriore.b. Fissare bene la copertura delle pale.c. Sostituire la pala danneggiata.d. Girare la pala di 180° e rimontarla.
7. Altri problemi insoliti.	a. Dal motore esce fumo o odore di bruciato.b. Ci sono parti metalliche aperte e l'isolamento elettrico o quello del ventilatore è danneggiato.c. La copertura posteriore del motore è danneggiata.	a/b/c. Non usare più l'apparecchio e chiamare il servizio di assistenza.

9 Garanzia / Smaltimento / Modifiche tecniche

I

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsiasi rivenditore specializzato.

Modifiche tecniche

Con riserva di eventuali modifiche tecniche e di progettazione.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EN 60335-1:2002 +A1:2004 +A11:2004 +A12:2006 +A2:2006 +A13:2008

EN 60335-2-80:2003 +A1:2004

EN 60335-2-98:2003 +A1:2005 +A2:2008

EN 50366:2003 +A1:2006
