BEDIENUNGSANLEITUNG Air Fresh 5 S Sonnenkönig

Lufterfrischer Bedienungsanleitung

1 Einleitung .... 3
2 Sicherheitsvorkehrungen.... 4
3 Was ist ein Ion?......6
4 Technische Spezifikationen....7
5 Handhabung des Wassertanks 8
6 Bedienung des Ventilators 9
7 Reinigung und Wartung....11
8 Häufig gestellte fragen 13
9 Garantie / Entsorgung / Technische Änderungen....15

1 Einleitung

D

Vielen Dank, dass Sie sich für diesen Ventilator entschieden haben. Bitte diese Bedienungsanleitung gründlich durchlesen, bevor der Ventilator in Betrieb genommen wird, um seine korrekte und effiziente Verwendung sicherzustellen.

Dieses Modell des elektrischen Nebelventilators ist neuartig und hat ein attraktives Erscheinungsbild, es weist sinnvolle Merkmale auf und ist einfach zu bedienen. Das Gerät bietet sowohl Ventilator- als auch Luftbefeuchter-Funktionen und verteilt kühlen feuchten Nebel. Diese Funktionen können zusammen oder separat genutzt werden. Es erzeugt das „kühle Lüftchen“ während der heissen Sommermonate und Feuchtigkeit in der trockenen Jahreszeit. So fühlen Sie sich in Ihrem Heim natürlich rundum wohl. Dieses Produkt ist geeignet für verschiedene klimatische Umgebungen, insbesondere für trockenes Klima.

Funktionselemente

Der elektrische Nebelventilator verwendet Ultraschall-Vibrationselemente, atomisiert das Wasser auf 1-5 Mikronen Ultrapartikel und verteilt den feuchten Nebel durch ein Gebläse in der Luft. Durch die Feuchtigkeit wird ein einzelner Raum oder die gesamte Wohnung abgekühlt.

Gesunde Feuchtigkeit

Zu geringe Feuchtigkeit (trockene Umgebungsluft) kann die Haut austrocknen, was zu Problemen wie spröden Lippen, trockener und juckender Haut und einem trockenen, wunden Rachen führen kann. Aus Erfahrung wissen wir: eine relative Luftfeuchtigkeit von 45 % - 65 % ist für den Menschen unter verschiedenen Bedingungen gut. Der Ul -traschallnebelventilator ist für ein angenehmeres Gefühl und Abkühlung selbst in einer sehr trockenen Umgebung ausgelegt, indem der Luft Feuchtigkeit zugeführt wird.

2 Sicherheitsvorkehrungen

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäße Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden: für das Beheizen im Freien oder Wintergarten. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurück zu führen sind.

Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Geräte auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen können.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

1. Vor Inbetriebnahme sicherstellen, dass das Gerät und das Stromkabel unbeschädigt sind. Wenden Sie sich im Falle einer Beschädigung bitte an den entsprechend autorisierten technischen Dienstleister.
2. Den Stecker nie mit feuchten oder nassen Händen aus der Steckdose ziehen.

3. Wenn das Gerät in Betrieb ist, darf es nicht mit Wasser in Berührung kommen.

4. Um eine Zerstörung des Gerätes zu vermeiden, keine Objekte in die Abdeckung und das Nebelsprühloch einführen.

5. Den Stecker aus der Steckdose ziehen, wenn das Gerät nicht in Betrieb ist und bevor es bewegt, installiert, deinstalliert und gereinigt wird.
6. Den Stecker nicht ziehen, während das Gerät in Betrieb ist. Vor Inbetriebnahme immer sicherstellen, dass der Stecker vollständig in der Steckdose steckt.
7. Vor der Entnahme des Wassertanks den Netzstecker ziehen.
8. Dem Wassertank oder dem Ablaufkanal keine chemischen oder metallischen Inhaltsstoffe zusetzen, da diese Materialien gefährlich sind und Probleme verursachen können.
9. Wenn die Insektenschutzmatte gewechselt werden muss, die Insektenschutzfunktion ausschalten, 5 Minuten warten, und erst dann die Matte austauschen.
10. Die Heizplatte der Insektenschutzfunktion nicht mit brennbaren Materialien abdecken.
11. Der Wasserstands-Sicherheitsschalter schaltet sich automatisch aus, wenn der Wasserstand im Wassertank zu niedrig ist, um den Ultraschallwandler zu schützen. Zum Fortsetzen der Funktion, Wasser nachfüllen.
12. Babies, ältere und kranke Menschen nicht längere Zeit direkt der Gebläse-Luft aussetzen.
13. Das Gerät nur mit der angegebenen Nennspannung und Nennfrequenz betreiben.
14. Das Gerät nicht selbst demontieren, reparieren oder Veränderungen daran vornehmen. Im Falle einer Reparatur durch nicht autorisierte Personen/Vertretungen erlischt die Garantie.
15. Liegt eine Beschädigung des Stromkabels vor, muss dieses durch den Hersteller oder seinen Service-Vertreter oder eine ähnlich qualifizierte Person ausgetauscht werden, um jegliche Risiken zu vermeiden.
16. Das Gerät darf nicht durch Personen (einschliesslich Kinder) mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder mit einem Mangel an Erfahrung und Kenntnissen betrieben werden, es sei denn sie werden durch eine Person, die für ihre Sicherheit verantwortlich ist, überwacht oder in Bezug auf die Verwendung des Gerätes eingewiesen.
17. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

D

1. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten odlonener mangels Erfahrung und Wissen verwendet werden, wenn eine angemessene Aufsicht gewährleistet ist. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht einer erwachsenen Person durchgeführt.

3 Was ist ein lon?

Ein Atom oder eine Atomgruppe, das bzw. die eine elektrische Ladung trägt, nennt man lon. Positiv geladene lonen nennt man positive lonen und negativ geladene lonen nennt man positive lonen.

Wie reinigen negative Ionen die Luft?

Die meisten Partikel in der Luft weisen eine positive Ladung auf oder sind positiv ionisiert, während negative lonen eine negative Ladung aufweisen. Negative lonen werden durch magnetische Anziehung untereinander von diesen positiv geladenen Partikeln angezogen. Wenn eine Konzentration negativer lonen in der Luft vorliegt, die hoch genug ist, ziehen diese schwebende Partikel in hoher Zahl an.

Dadurch werden die Partikel zu schwer, um in der Luft zu schweben. Aufgrund dessen werden die Partikel aus der Luft entfernt, heraus aus der Atmungszone und den Atemwegen, wo sie Atemschwierigkeiten und gesundheitliche Probleme verursachen können.

Vorteile negativer Ionen

• Negative Ionen erhöhen den Sauerstofffluss.
• Negative Ionen reinigen die Luft, indem sie Rauch und Partikel aus der Luft entfernen.
• Die aufgrund negativer lonen gereinigte Luft resultiert in höherer Wachsamkeit, verringerter Schläfrigkeit und mehr mentaler Energie.
• Negative Ionen können die starke statische Anziehung von TV-Geräten und Computerbildschirmen neutralisieren und so schädliche Auswirkungen für die Augen verringern.
• Negative Ionen können die vorliegende statische Anziehung z.B. durch das Haare kämmen komplett neutralisieren, um die Luft angenehmer und weicher zu machen.
• Die negative Ionen-Funktion des Ventilators kann 24 Stunden am Tag eingeschaltet bleiben. Die negativen Ionen tragen zu einer angenehmen und gesunden Heimumgebung bei und entfernen schädliche Partikel aus der Luft. Die negative Ionen-Funktion des Ventilators kann z.B. im Schlafzimmer eingesetzt werden, insbesondere im Kinderschlafzimmer, wodurch ein positiver Gesundheitseffekt erzielt werden kann.

4 Technische Spezifikationen

D

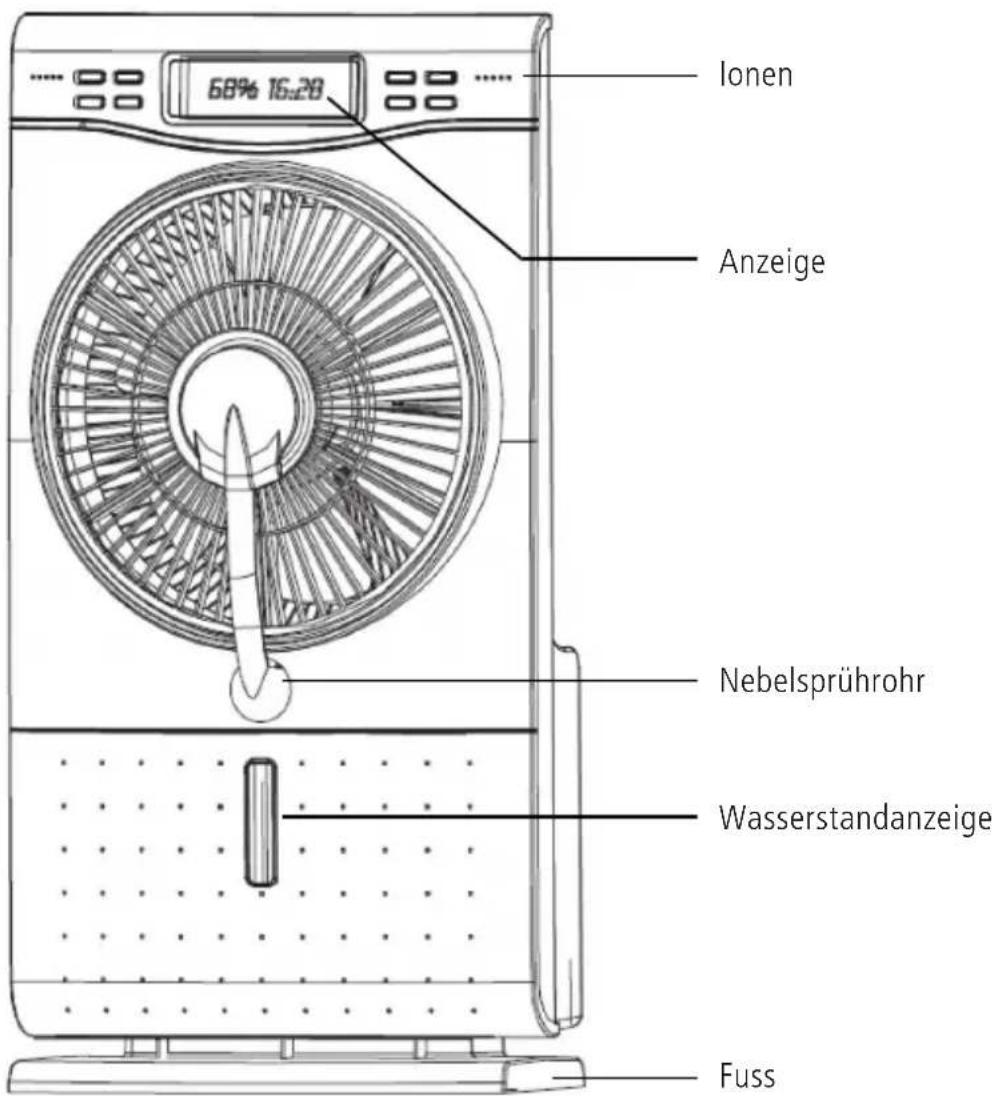

68% 16:28 Ionen Anzeige Nebelsprührohr Wasserstandanzeige Fuss

Nennspannung: 220-240V

Nennfrequenz: 50Hz

Ventilator-Leistung:....65W

Luftbefeuchter-Leistung: .....35W

Gesamtleistung:......100W

Nebelkapazität: 200ml/h

Grösse: 300mm

Wassertankkapazität: ...... 1500ml

D

5 Handhabung des Wassertanks

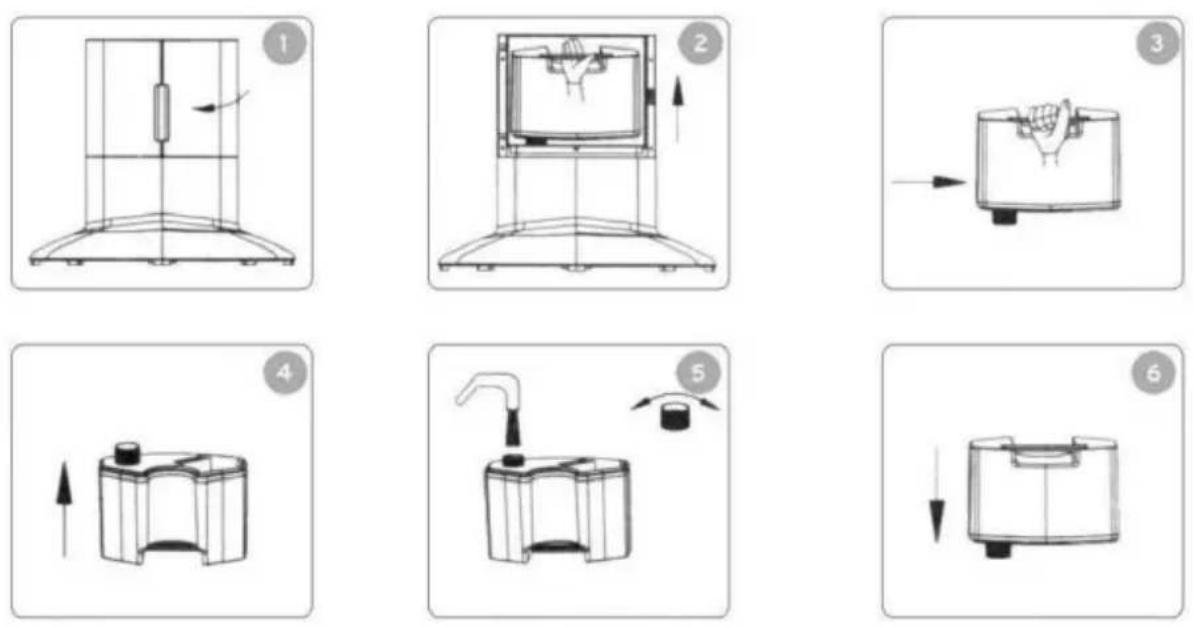

Den Ventilator auf einem stabilen Untergrund aufstellen und Wasser gemäss der sechs Schritte unten in den Wassertank einfüllen.

Hinweis: Vor der Entnahme des Wassertanks den Netzstecker ziehen. Den Wasser-tank nicht mit heissem Wasser (40 °C und mehr) füllen.

1. Die Wassertank-Blende öffnen.
2. Den Wassertank nach oben ziehen.
3. Den Wassertank komplett herausnehmen.
4. Die Unterseite des Wassertanks nach oben drehen.
5. Den Wassertankdeckel abschrauben und Wasser einfüllen.
6. Den Wassertankdeckel fest zudrehen, den Tank in den Ventilator einsetzen und die Blende schliessen.

Hinweis: Kein verunreinigtes Wasser oder jegliche Zusätze (wie Parfüm, essentielle Öle und Insektenschutzmittel usw.) einfüllen, ausschliesslich sauberes Trinkwasser oder gefiltertes Wasser verwenden, um eine lange Lebensdauer des Luftbefeuchters sicherzustellen.

6 Bedienung des Ventilators

D

1. Den Stecker in die Steckdose stecken und sicherstellen, dass die Anzeigeleuchte wie unten gezeigt aufleuchtet.

2. Die „ON/SPEED“ (EIN/GESCHWINDIGKEIT) -Taste drücken, um die Gebläse-Geschwindigkeit einzustellen (niedrig, mittel, hoch). Die Leuchten im Bedienfeld leuchten entsprechend auf.

3. Die „WIND“ (GEBLÄSE) -Taste drücken, um den Gebläse-Modus auszuwählen. Die entsprechende Leuchte leuchtet auf.

„Normal“: Gebläse-Stärke basierend auf niedriger/mittlerer/hoher Geschwindigkeit. „Natural“ (Natürlich): Imitiert natürlichen Wind, basierend auf einer starken oder leichten Gebläse-Stärke.

„Sleeping“ (Schlafmodus): In der ersten halben Stunde zunächst eine starke und weiche natürliche Gebläse-Stärke, danach eine mittlere natürliche Gebläse-Stärke. In der zweiten halben Stunde bis zum Ende der voreingestellten Zeit Wechsel zu einer weichen natürlichen Gebläse-Stärke.

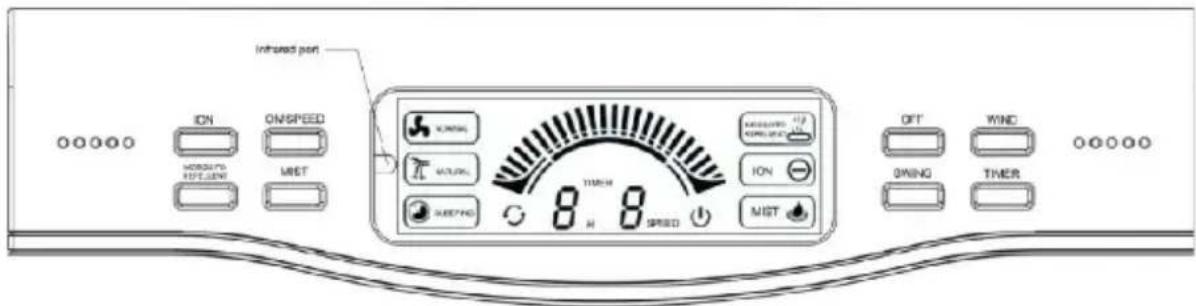

Infrared port ON ON/SPEED MIST OFF WIND DRING TIMER INRISH SWEET SWEET SWEET SWEET 8 H 8 SPEED INTH MIST

1. Die „SWING“ (PENDELN) -Taste drücken, um die Gebläse-Richtung zu ändern. Die entsprechende Leuchte leuchtet auf. Zum Stoppen der Pendelbewegung diese Taste erneut drücken.

2. Die „MIST“ (NEBEL) -Taste drücken. Die Anzeigeleuchte leuchtet auf und der feuchte Nebel verteilt sich von der vorderen Nebelplatte aus. Die „MIST“ (NEBEL) -Taste kann separat gedrückt werden, oder zusammen mit der Ventilator-Funktion, zum Erzeugen eines kühlenden Luftstroms. Wird die Nebelfunktion separat verwendet, erhöht dies die Luftfeuchtigkeit.

3. Die „TIMER“-Taste drücken, um die Ventilator-Laufzeit zwischen 1 – 9 Stunden und die Abschaltung des Ventilators nach der voreingestellten Zeit einzustellen. Zum Einstellen einer Zeit von 1 Stunden die Taste einmal drücken, und zum Einstellen einer Laufzeit von 9 Stunden die Taste 9 Mal drücken.

D

1. Die „ION“-Taste drücken. Die Anzeigeleuchte leuchtet auf, die negativen Ionen, die durch die Ionisier-Funktion erzeugt werden, treten aus dem Gerät aus, verteilen sich im Raum und sorgen dafür, dass Staub, Pollen, Schimmelpilzsporen, Schuppen usw. zusammenklumpen und aus der Luft entfernt werden. Die „ION“-Taste kann separat gedrückt werden oder zusammen mit der Ventilator-Funktion zum Einsatz kommen. Hinweis: Nach einer bestimmten Laufzeit der negativen Ionen-Funktion, sammelt sich etwas Schmutz um die Öffnung des negativen Ionen-Erzeugers; dass ist eine Auswirkung der Ionen und eine völlig normale Erscheinung. Sie können die Öffnung selbst reinigen.
2. Die „MOSQUITO REPELLENT“ (INSEKTENSCHUTZ) -Taste drücken. Die Anzeigeleuchte leuchtet auf, die Insektenschutzmatte wird vaporisiert und setzt einen ausgeprägten Geruch frei, der Insekten abstösst. Die „MOSQUITO REPELLENT“-Taste kann separat gedrückt werden oder zusammen mit der Ventilator-Funktion zum Einsatz kommen.
3. Die „OFF“ (AUS) -Taste drücken. Der Ventilator wird ausgeschaltet und alle Funktionen kehren in ihren Ausgangszustand zurück. Es können jedoch auch die entsprechenden Bedientasten zum Ausschalten der einzelnen Funktionen gedrückt werden.
4. Zur Fernsteuerung muss die Fernbedienung auf den Infrarotempfänger (Infrared Port) gerichtet werden. Wenn die Fernbedienung nicht richtig funktioniert, zunächst die Batteriefunktion überprüfen und falls nötig neue Batterien einsetzen. Hinweis: Die Batterien gegen neue Batterien des gleichen Typs ersetzen, sonst funktioniert die Fernbedienung möglicherweise nicht ordnungsgemäss. Wird die Fernbedienung längere Zeit nicht genutzt, die Batterien entnehmen. Batterien, die in der Fernbedienung verbleiben, können zu Beschädigungen führen.

7 Reinigung und Wartung

D

1. Vor dem Reinigen das Gerät von der Stromversorgung trennen und sicherstellen, dass es nicht in Betrieb ist.
2. Den Wassertank alle zwei bis drei Wochen reinigen, und den Ablaufkanal jede Woche reinigen.
3. Den Wassertank zum Reinigen entnehmen. Das Plastikröhrchen komplett aus dem Zerstäubungsbehälter herausziehen, dann den Zerstäubungsbehälter herausnehmen und reinigen.
4. Mit einem trockenen Tuch Restwasser nach dem Reinigen des Zerstäubungsbehälters aufnehmen und mit einem weichen Tuch trocknen. Wenn der Zerstäubungsbehälter verschmutzt ist, mit einem milden Reinigungsmittel reinigen.
5. Einmal jährlich nach dem Reinigen ein paar Tropfen Schmiermittel auf die Motorwelle geben, um die Motorlebensdauer zu erhalten.
6. Das Gerät ordnungsgemäss verpacken und an einem kühlen, trockenen Ort lagern, wenn es für längere Zeit nicht in Betrieb ist.

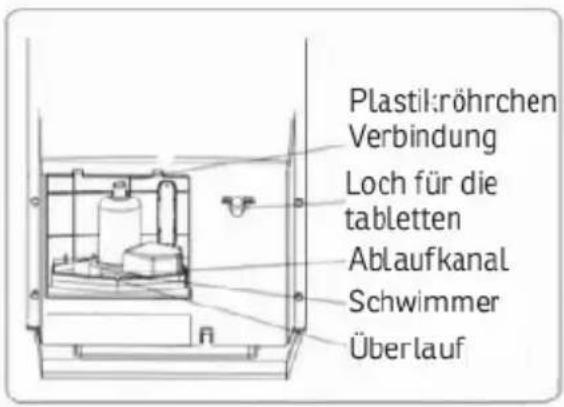

Plastil:röhrchen Verbindung Loch für die tabletten Ablaufkanal Schwimmer Überlauf

Wassertank

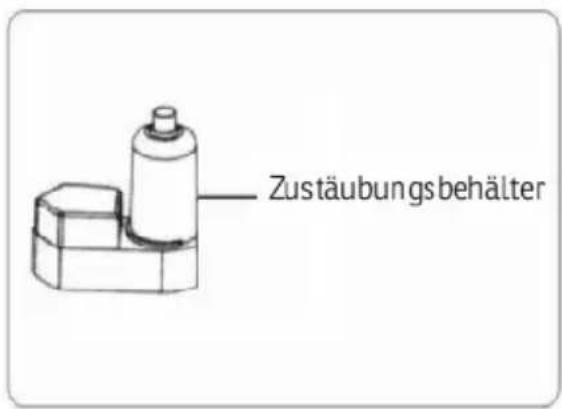

Zustäubungsbehälter

D

Spezialreiniger für den Ultraschall-Luftbefeuchter

Funktion: Dieser Spezialreiniger wird verwendet, um den Ultraschallwandler im Ablaufkanal zu reinigen. Er entfernt Verkrustungen zur Sicherstellung einer besseren Leistung und einer längeren Lebensdauer des Luftbefeuchters.

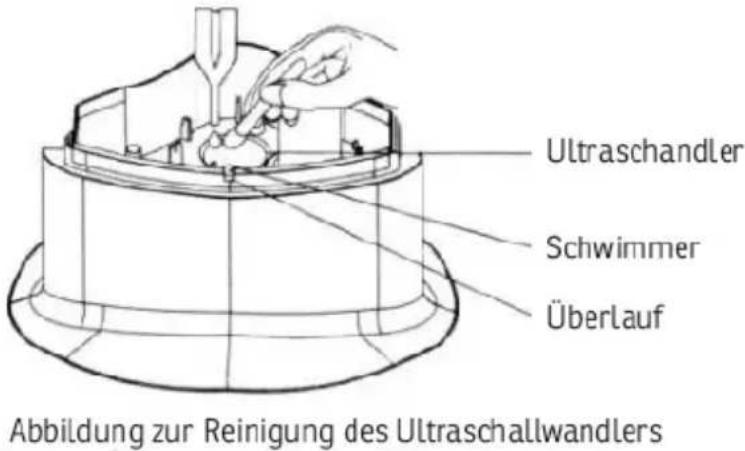

Ultraschandler Schwimmer Überlauf Abbildung zur Reinigung des Ultraschallwandlers

Anwendung: 2-3 Tropfen auf den Ultraschallwandler geben, 1 Minute warten, mit der Bürste abreiben, vorsichtig mit sauberem Wasser abspülen und dann mit einem sauberen, weichen Tuch abtrocknen.

Vorsicht: Das Reinigungsmittel darf nicht auf die Haut und Kleidung oder in Mund und Augen gelangen. Sollte dies geschehen, sofort mit sauberem Wasser ab- bzw. ausspülen. Das Reinigungsmittel vor direkter Sonneneinstrahlung und Wärmequellen geschützt und ausserhalb der Reichweite von Kindern aufbewahren.

8 Häufig gestellte Fragen

D

Wenn der Ventilator nicht ordnungsgemäss funktioniert, zunächst Folgendes prüfen (1-4 für die Nebelfunktion), bevor das Gerät eingeschickt wird:

Frage Antwort Lösung(er)
1.Warum leuchtet die Anzeigeleuchte nicht; kein Nebel und kein Luftstrom aus dem Gebläse?	a.Netzstecker nicht richtig eingesteckt und Strom ausgeschaltet.b.„MIST“ (NEBEL) -Schalter ausgeschaltet.	a.Sicherstellen, dass der Netzstecker komplett in die Steckdose eingesteckt ist und Strom einschalten.b.Die „MIST“ (NEBEL)-Schalter einschalten.
2.Der Ultraschallwandler funktioniert richtig, aber es wird kein Nebel versprüht?	a.Wassertank zerbrochen oder angebrochen, so dass der Ablaufkanal voller Wasser ist.b.Gebläse funktioniert nicht.	a.Das Wasser aus dem Ablaufkanal abgiessen, neuen Wassertank einsetzen.b.Neues Gebläse einsetzen.
3.Warum wird kein Nebel versprüht, selbst wenn die Anzeigeleuchte leuchtet und das Gebläse funktioniert?	a.Kein Wasser oder Wasserstand zu niedrig.b.Schwimmer schwimmt nicht im Wasser.c.Oberfläche des Ultra-schallwandlers verkrustet.d.Klemmplatte des Wasser-standschalters nicht fest.e.Ultraschallwandler beschädigt.	a.Wasser einfüllen.b.Schwimmer herausziehen und neu aufsetzen.c.Ultraschallwandler mit dem mitgelieferten Reinigungsmittel reinigen.d.Klemmplatte des Wasserstandschalters erneut anbringen.e.Ultraschallwandler austauschen.
4.Warum riecht der Nebel eigenartig?	a.Eigenartiger Geruch eines neuen Produktes verschwindet nach einer bestimmten Anwendungs-dauer.b.Verschmutztes Wasser oder Wasser zu lange abgestanden.	a.Tank herausnehmen und Tankabdeckung öffnen; an einem belüfteten und trockenen Ort austrocknen lassen.b.Wassertank und Ablaufkanal reinigen und frisches Wasser einfüllen.

D

5.Warum funktioniert der Ventilator nicht?	a.Möglicherweise ist der Stecker beschädigt oder Sicherungen sind durchgebrannt.b.Leiterplatte beschädigt.	a.Sicherstellen, dass der Stecker funktioniert und Sicherungen überprüfen.b.Leiterplatte austauschen.
6.Offensichtliche Vibrationen.	a.Der hintere Schutz ist nicht fest installiert.b.Die Flügelkappe hat sich gelockert.c.Der Flügel ist beschädigt.d.Der Flügel ist in Unwucht.	a.Hinteren Schutz fest installieren.b.Flügelkappe anziehen.c.Neuen Ventilator-Flügel einsetzen.d.Ventilator-Flügel um 180° drehen und dann den Flügel wieder installieren.
7.Ein anderes ungewöhnliches Problem.	a.Vom Motor tritt Rauch oder Brandgeruch aus.b.Freiliegende Metallteile mit Elektrik oder Ventilator-Isolierung beschädigt.c.Die hintere Abdeckung des Motors ist beschädigt.	a/b/c.Ausser Betrieb nehmen und zur Reparatur einsenden.

9 Garantie / Entsorgung / Technische Änderungen

D

Garantie:

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Die Garantie beträgt 24 Monaten ab dem Kaufdatum

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Technische Änderungen in Technik und Design vorbehalten.

Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards:

EN 60335-1:2002 +A1:2004 +A11:2004 +A12:2006 +A2:2006 +A13:2008

EN 60335-2-80:2003 +A1:2004

EN 60335-2-98:2003 +A1:2005 +A2:2008

EN 50366:2003 +A1:2006
