MANUALE UTENTE FÖRDELAKTIG 405.158.65 IKEA

Consultare l'ultima pagina di questo manuale dove è riportato l'elenco completo dei Centri Assistenza IKEA Autorizzati con i relativi numeri telefonici nazionali.

Contents

Informazioni sulla sicurezza 95	Personalizzazione del menu utente 115
Informazioni generali 100	Guida all'uso delle pentole 116
Collegamento elettrico 102	Funzione di gestione della potenza 117
Pulizia e manutenzione 105	Risoluzione dei problemi	118
Descrizione del prodotto 107	Dati tecnici dell'aspiratore	119
Indicatori 107	Efficienza energetica dell' aspiratore	120
Pannello comandi 108	Efficienza energetica del piano cottura	120
Limitazione di potenza 110	Targhetta dati	121
Funzioni piano cottura 111	Aspetti Ambientali 121
Tabella di cottura 113	Garanzia IKEA	122
Funzioni aspiratore 114

Informazioni sulla sicurezza

Per la propria sicurezza e il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio. I sistemi a induzione di questi piani di cottura sono conformi alle disposizioni delle norme EMC e della direttiva EMF, e non dovrebbero interferire con altri dispositivi elettronici. I portatori di pacemaker o di altri dispositivi elettronici impiantati dovranno consultarsi con il proprio medico curante o con il produttore del dispositivo impiantato per valutare se tali dispositivi siano sufficientemente resistenti alle interferenze.

I collegamenti elettrici devono essere eseguiti da un tecnico specializzato. Prima di procedere al collegamento elettrico, consultare la sezione COLLEGAMENTO ELETTRICO.

Per gli apparecchi con cavo di alimentazione, i morsetti o la sezione dei fili tra il punto di ancoraggio del cavo e i morsetti devono essere disposti in modo tale da consentire di estrarre il conduttore sotto tensione a monte del cavo di terra in caso di fuoriuscita dal suo ancoraggio.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• Controllare che l'alimentazione di rete corrisponda a quella indicata sulla targhetta dati fissata all'interno del prodotto.

- I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.

- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a terra.

- Collegare l'aspiratore alla canna fumaria usando una tubazione adeguata. Fare riferimento agli accessori acquistabili indicati nel manuale di installazione (per i tubi circolari: diametro minimo 120 mm) La lunghezza della tubazione di scarico deve essere la minore possibile.

- Collegare il prodotto alla rete elettrica utilizzando un interrut- tore onnipolare.

- È necessario attenersi alle normative relative allo scarico dell'aria.

- Non collegare l'apparecchio di aspirazione a condotte di scarico che convoglino fumi di combustione (caldaie, camini, ecc.).

- Se l'aspiratore viene usato insieme ad apparecchi non elettrici (es. apparecchi con bruciatori a gas), è necessario garantire un grado sufficiente di aerazione nel locale in modo da impedire il ritorno dei gas di scarico. Quando l'apparecchio di cottura viene usato insieme ad apparecchi alimentati da fonti di energia non elettriche, la pressione negativa nel locale non deve supe-

ITALIANO 97

rare 4 Pa, per impedire che i fumi vengano riaspirati nel locale dall'apparecchio di cottura.

• L'aria non deve essere espulsa in una condotta che venga usa-ta come canna fumaria per apparecchi alimentati a gas o con altri combustibili.
• Se il cavo di alimentazione è danneggiato, è necessario farlo sostituire dal produttore, da un centro assistenza autorizzato o da un tecnico competente per evitare qualsiasi rischio o situazione di pericolo.
• Collegare la spina dell'apparecchio a una presa conforme alle norme vigenti, situata in una zona accessibile.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, è importate seguire attentamente le norme previste dalle autorità locali.

AVVERTENZA: Prima di installare l'apparecchio, rimuovere le pellicole di protezione.

- Usare solo le viti e gli altri articoli di ferramenta forniti insieme all'apparecchio.

AVVERTENZA: La mancata installazione delle viti o dei dispositivi di fissaggio come descritto nelle presenti istruzioni può comportare rischi di scosse elettriche.

• Non guardare direttamente la luce attraverso dispositivi ottici (binocoli, lenti di ingrandimento...).
• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da un adulto.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psicofisico-sensoriali o prive di esperienza e conoscenze, a meno che non siano at-

ITALIANO 98

tentamente sorvegliate e istruite in merito all'utilizzo sicuro dell'apparecchio da una persona responsabile per la loro sicurezza.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psicofisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti in merito all'utilizzo sicuro dell'apparecchio e ai pericoli che ciò comporta. Non lasciare che i bambini giochino con l'apparecchio.

⚠ AVVERTENZA: L'apparecchio e le sue parti accessibili diven- tano molto caldi durante l'uso.

Prestare grande attenzione a non toccare le resistenze.

Tenere lontani i bambini di età inferiore a 8 anni, a meno che non siano costantemente sorvegliati.

• Pulire e/o sostituire i filtri dopo il periodo specificato (pericolo d'incendio). Vedere il paragrafo Pulizia e manutenzione.
• Si raccomanda di garantire un'adeguata ventilazione del locale quando l'apparecchio viene usato insieme ad apparecchi alimentati a gas o con altri combustibili (non applicabile agli apparecchi che fanno solo ricircolare l'aria nel locale).

⚠ AVVERTENZA: Se la superficie presenta incrinature, spegne-re l'apparecchio per evitare il rischio di scosse elettri-che.L'apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.

• Non accendere il dispositivo se la superficie è incrinata o sono visibili danni nello spessore del materiale.
• Non toccare l'apparecchio con le mani o parti del corpo bagna-te.
• Non utilizzare apparecchi a vapore per la pulizia del prodotto.
• Non appoggiare sulla superficie del piano cottura oggetti metallici come coltelli, forchette, cucchiai e coperchi, perché pos-

ITALIANO 99

sono surriscaldarsi.

- Utilizzare l'apposito comando per spegnere il piano cottura dopo l'uso; non affidarsi ai sensori delle pentole.

AVVERTENZA: È pericoloso lasciare incustodito il piano cottura quando si utilizzano olio o grassi, perché potrebbe crearsi una situazione di pericolo e svilupparsi un incendio. Non tentare MAI di estinguere eventuali fiamme con acqua, ma spegnere l'apparecchio e soffocare le fiamme per esempio con un coperchio o una coperta antifiamma.

AVVERTENZA: Il processo di cottura deve essere sorvegliato. Un breve procedimento di cottura deve essere sorvegliato costantemente.

- L'apparecchio non è progettato per essere messo in funzione per mezzo di un timer esterno o un sistema di telecomando separato.

AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.

- L'apparecchio deve essere installato in modo da permettere il sezionamento dall'alimentazione elettrica con un'apertura tra i contatti (3 mm) che assicuri il sezionamento completo in condizioni di sovraccarico di categoria III.

- L'apparecchio non deve mai essere esposto agli agenti atmosferici (pioggia, sole).

- La ventilazione dell'apparecchio deve essere conforme alle istruzioni del produttore.

- Tenere gli imballaggi fuori dalla portata dei bambini e di animali domestici.

- Le cappe da cucina e altri estrattori dei fumi di cottura possono compromettere il funzionamento sicuro degli apparecchi che bruciano gas o altri combustibili (compresi quelli situati in altri

ambienti), a causa del flusso di ritorno dei gas di combustione. Questi gas possono provocare un avvelenamento da monossido di carbonio. Dopo l'installazione di una cappa da cucina o di un qualsiasi altro estrattore dei fumi di cottura, assicurarsi che gli apparecchi a gas vengano testati da una persona competente per garantire che non si verifichi un flusso di ritorno dei gas di combustione.

Informazioni generali

Raccomandazioni generali

• Non usare mai spugnette abrasive, lana di acciaio, acido muriatico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie.
• Per motivi di sicurezza, non usare pulitori a getto di vapore o ad alta pressione per la pulizia dell'apparecchio.
• Non consumare gli eventuali residui di cibo caduti o depositati sulla superficie e sugli elementi funzionali o estetici del piano cottura.

Uso

• L'apparecchio di aspirazione è stato progettato esclusivamente per l'eliminazione degli odori di cottura nell'uso domestico.
• Non utilizzare in nessun caso l'apparecchio per scopi diversi da quelli per i quali è stato progettato.
• Le friggitrici devono essere continuamente monitorate durante l'uso: l'olio surriscaldata to potrebbe prendere fuoco.
• Non azionare l'apparecchio con un timer esterno o un sistema di comando a distanza separato.
• L'apparecchio non deve essere installato dietro una porta decorativa per evitare che possa surriscaldarsi.
• Per evitare danni all'apparecchio, non salire in piedi sull'apparecchio.
• Per evitare di danneggiare le giunzioni in silicone, non appoggiare recipienti di cottura caldi sul telaio.
• Non tagliare o preparare gli alimenti sulla superficie e non farvi cadere oggetti duri.

Non trascinare pentole o stoviglie sulla superficie.

Requisiti del mobile

Installazione

• L'apparecchio è destinato all' instllazione ad incasso nel piano di lavoro della cucina al di sopra di un mobile con larghezza pari o superiore a 600 mm.
• Se l'apparecchio è installato su materiali infiammabili, è necessario rispettare scrupolosamente le linee guida e le norme riguardanti le installazioni a bassa tensione e la protezione antincendio.
• Per le unità a incasso, i componenti (materiali plastici e legno impiallacciato) devono essere montati con adesivi resistenti al calore (min. 85 °C): l'uso di materiali e adesivi non idonei può causare deformazioni e distacchi.
• Il mobile da cucina deve disporre di spazio sufficiente per i collegamenti elettrici dell'apparecchio. I mobili pensili al di sopra dell'apparecchio devono essere installati a una distanza tale da lasciare spazio a sufficienza per lavorare comodamente.
• È consentito l'uso di bordature decorative in legno massiccio attorno al piano di lavoro dietro l'apparecchio, purché la distanza minima resti sempre pari a quella indicata nelle figure di installazione.

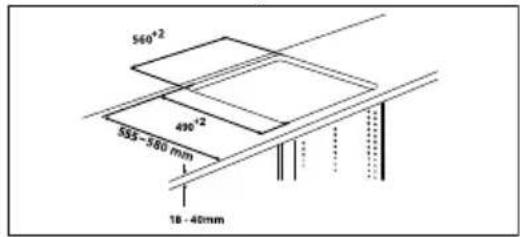

• La posizione e le dimensioni del foro d'incasso per l'apparecchio sono illustrate nella figura seguente. Le misure indicate sono valide solo se si rispetta una distanza tra la sporgenza del piano di lavoro e il lato ante-

ITALIANO 101

riore del mobile di 35 mm.

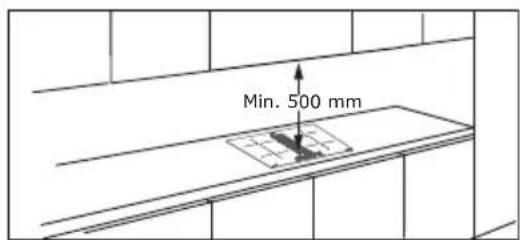

- La distanza minima tra l'apparecchio da incasso e il mobile soprastante è di 500 mm.

560°2 490°2 555~580 mm 18 - 40mm

Min. 500 mm

- Per evitare infiltrazioni di liquidi tra il bordo del piano cottura e il piano di lavoro, applicare la guarnizione adesiva fornita in dotazione sull'intero bordo esterno del piano cottura prima di procedere al montaggio. Fare riferimento alle Istruzioni di montaggio.

Collegamento elettrico

• Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.
• Attenersi allo schema di allacciamento (collocato sul lato inferiore del prodotto).
• Questo apparecchio presenta un collegamento di tipo "Y" e richiede un cavo alimentazione H05VV-F. Il cavo necessita di manicotti terminali obbligatori. Secondo la normativa IEC utilizzare per il collegamento monofase: cavo alimentazione da 3 x 4 mm², per la connessione bifase: cavo alimentazione da 4 x 2,5 mm² e per una connessione in Olanda: cavo alimentazione da 5 x 2,5 mm². Diametro esterno del cavo alimentazione : min 8 mm - max 12 mm. Si prega di rispettare le normative nazionali specifiche.
• I morsetti di collegamento sono accessibili rimuovendo la copertura della scatola di giunzione.
• Verificare che le caratteristiche dell'impianto elettrico domestico (tensione, potenza massima e corrente) siano compatibili con quelle dell'apparecchio.
• Collegare l'apparecchio come mostrato nello schema (in conformità alle norme di riferimento per la tensione di rete vigenti a livello nazionale).
  • Non effettuare saldature sui cavi!

Collegamento elettrico

AVVERTENZA: Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.

• Prima di eseguire i collegamenti, verificare che la tensione nominale dell'apparecchio riportata sulla rispettiva targhetta dati corrisponda alla tensione dell'alimentazione di rete. La targhetta dati è applicata sul lato inferiore del piano cottura.
• Attenersi allo schema di allacciamento (collocato sul lato inferiore del piano cottura).
• Servirsi unicamente di componenti originali forniti dal servizio ricambi.
  • L'apparecchio non è dotato di cavo di rete.

Acquista quello giusto da un rivenditore specializzato.

- Se danneggiati, sostituire i cavi di alimentazione con i rispettivi cavi di ricambio originali. Contattare il call center del proprio negozio IKEA.

Attenzione! Non effettuare saldature sui cavi!

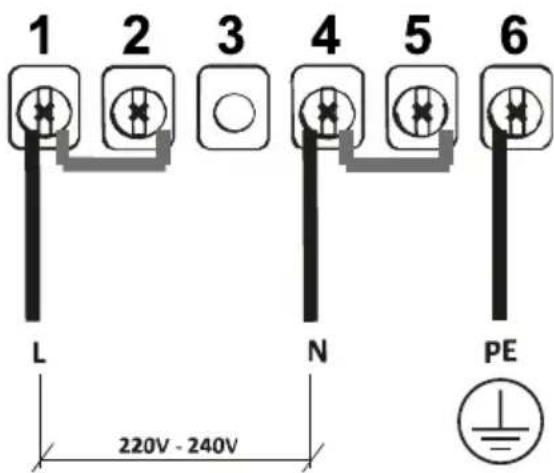

Schema di collegamento lato prodotto

Inserire i ponticelli tra le Viti come illustrato

220V - 240V 1N \~

1 2 3 4 5 6 L N PE 220V - 240V

L	Nero o marrone
N	Blu
	Giallo / Verde

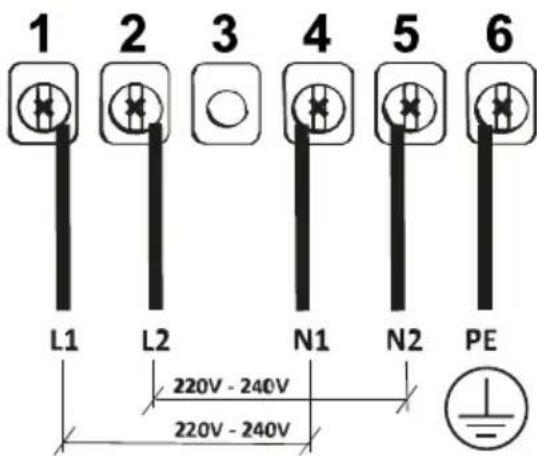

NL 220V - 240V 2N \~

1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V

L1	Marrone
L2	Nero
N1	Blu
N2	Blu
	Giallo / Verde

380V - 415V 2N \~

1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 240V

L1	Marrone
L2	Nero
N	Blu
[khott]	Giallo / Verde

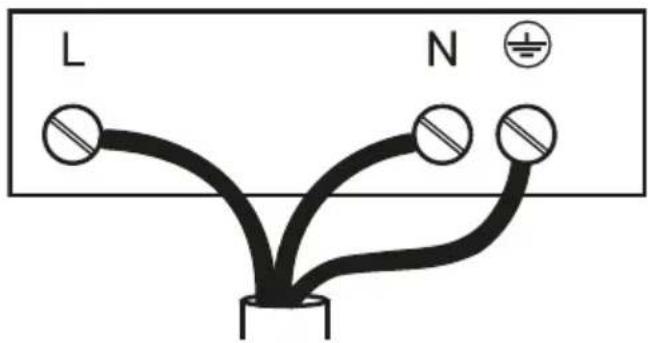

Schema di collegamento lato casa

220V-240V 1N \~

L N

L	Nero o marrone
N	Blu
	Giallo / Verde

220V - 240V 2N \~

Pulizia e manutenzione

- Spegnere o scollegare l'apparecchio dalla rete di alimentazione elettrica prima di qualsiasi intervento di manutenzione.

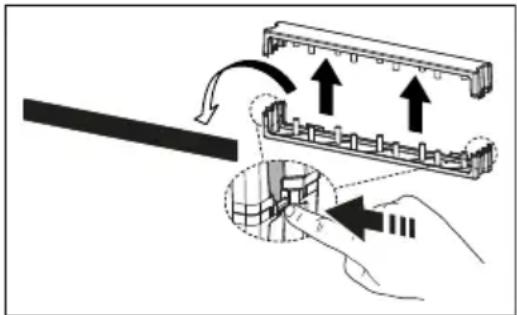

Filtro al carbone attivo

- Il filtro antiodori al carbone attivo (fare riferimento alle istruzioni di montaggio) può essere rigenerato. Il filtro antiodori al carbone attivo può essere lavato e rigenerato ogni 3-4 mesi (o più frequentemente se la cappa è sottoposta a un uso intensivo), fino a un massimo di 8 cicli di rigenerazione (in caso Per ordinare un nuovo filtro, contattare il servizio assistenza (vedere la tabella riportata alla fine del manuale).

Procedura di rigenerazione

• Lavare in lavastoviglie a una temperatura MAX di 70° o lavare a mano in acqua calda senza usare spugne abrasive (non usare detergenti!).
• Asciugare in forno a una temperatura MAX di 70° per 2 ore (si raccomanda di leggere attentamente il manuale d'uso e le istruzioni di montaggio del proprio forno).

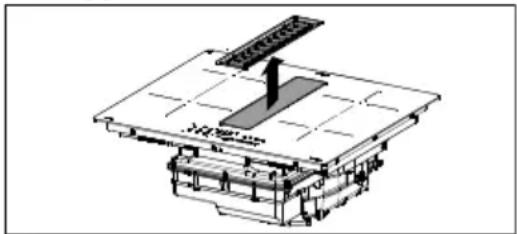

Griglia in ghisa

- Non lavare in lavastoviglie. Pulire la griglia con acqua calda e sapone neutro, senza usare spugne abrasive (non usare detergenti aggressivi o abrasivi!).

- Pulire o sostituire i filtri agli intervalli di tempo indicati al fine di mantenere la cap-pa in buono stato di funzionamento ed evi-tare il potenziale rischio di incendio a causa di un accumulo eccessivo di grasso. - I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequente-mente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.

Min Max

La vaschetta di troppopieno superiore fa parte del filtro antigrasso e deve essere controllata dopo ogni cottura oppure ogniquivalvolta si notino versamenti di liquido sul piano cottura. Lavare con acqua calda e rimuovere i residui di cibo per evitare che si sprigionino odori e si producano incrostazioni.

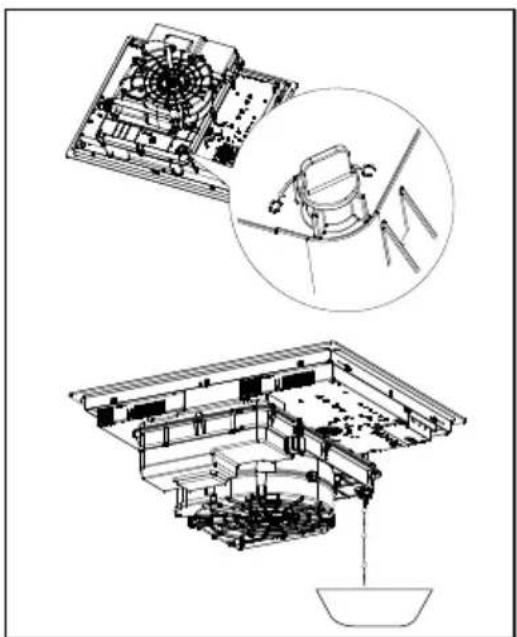

Vaschetta di raccolta acqua

Nell'utilizzo comune, si raccomanda di controllare e svuotare la vaschetta di raccolta a intervalli di due settimane.

Togliere il cassetto prima di eseguire i regolari controlli della vaschetta di raccolta acqua, in particolare in caso di cospicui versamenti di liquidi. Premere verso l'alto il rubinetto e svitarlo per svuotare il recipiente. La valvola è sostituibile, può essere acquistata come ricambio.

Pulizia dell'apparecchio

- Pulire l'apparecchio dopo ogni utilizzo per evitare che eventuali residui di cibo si carbonizzino. Pulire sporco incrostato e carbonizzato richiede maggiore fatica.

- Per pulire lo sporco di tutti i giorni, utilizza-re un panno o una spugna morbidi e un detergente adatto. Seguire le raccomandazio-ni del produttore riguardo ai detergenti da utilizzare. Si consiglia di utilizzare prodotti detergenti protettivi.

• Rimuovere lo sporco incrostato, per es. latte traboccato durante la cottura, con un raschietto per vetroceramica mentre il piano cottura è ancora caldo. Seguire le raccomandazioni del produttore riguardo al raschietto da utilizzare.
• Rimuovere cibi contenenti zucchero, per es. marmellata traboccata durante la cottura, con un raschietto per vetroceramica mentre il piano cottura è ancora caldo. In caso contrario, i residui potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere l'eventuale plastica fusa con un raschietto per vetroceramica mentre il piano cottura è ancora caldo. In caso contrario, i residui potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere le macchie di calcare utilizzando una piccola quantità di soluzione anticalcare, per es. aceto o succo di limone, una volta che il piano cottura si è raffreddato. Quindi pulire nuovamente con un panno umido.

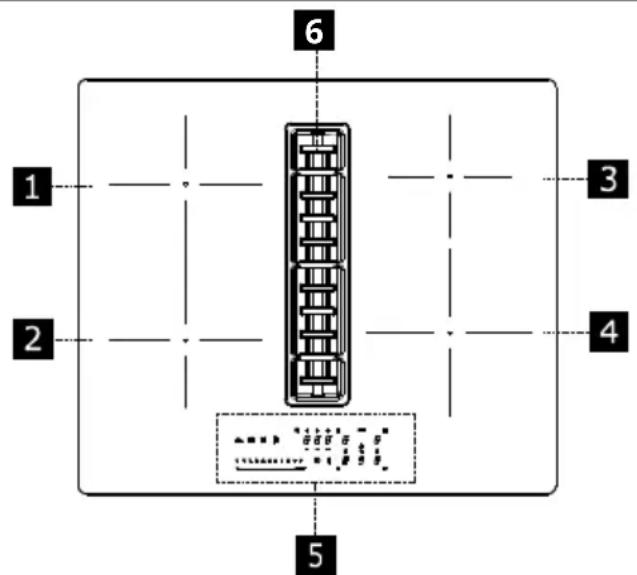

Descrizione del prodotto

1 2 3 4 5 6

1	Zona di cottura singola (220x197 mm) 2100 W, con funzione Booster da 3000 W
2	Zona di cottura singola (220x197 mm) 2100 W, con funzione Booster da 3000 W
3	Zona di cottura singola (145 mm) 1400 W, con funzione Booster da 1850 W
4	Zona di cottura singola (200 mm) 2300 W, con funzione Booster da 3000 W
5	Pannello comandi
6	Estrattore

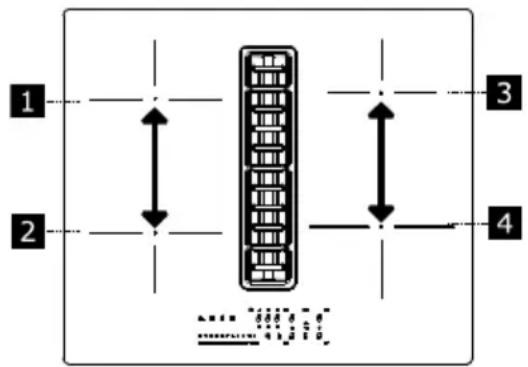

1 + 2	Zona di cottura combinabile

Indicatori

Rilevamento di presenza pentola

Ogni zona di cottura è munita di un sistema di rilevamento di presenza pentola. Il sistema di rilevamento di presenza pentola riconosce pentole con una base magnetizzabile adatte all'uso con i piani cottura a induzione. Se la pentola viene rimossa durante il funzionamento, o se si utilizza una pentola non adatta, il display accanto al grafico a barre lampeggia con il simbolo

Se non vi sono pentole posizionate sulla zona di cottura durante il tempo di rilevamento di presenza pentola di 10 secondi:

• La zona di cottura si spegne automaticamente dopo 10 secondi.
• Il display di ogni zona di cottura visualizza U.

Indicatore di calore residuo

Se una zona di cottura è stata spenta ma è ancora calda, sul pannello rimane accesa la lettera per indicare un pericolo di ustioni.

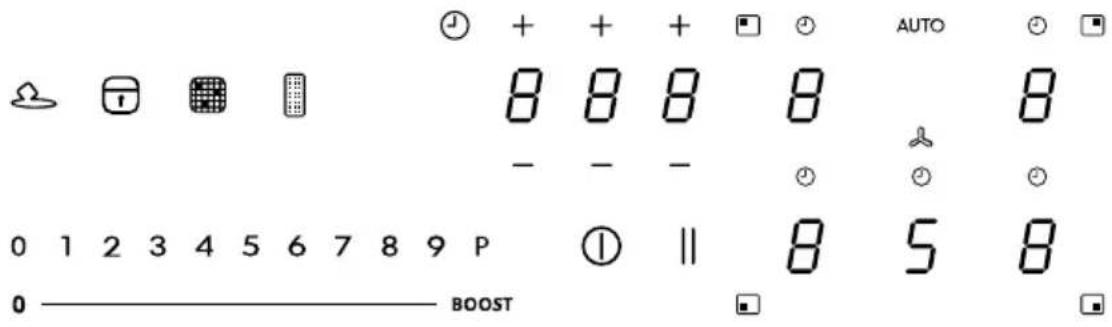

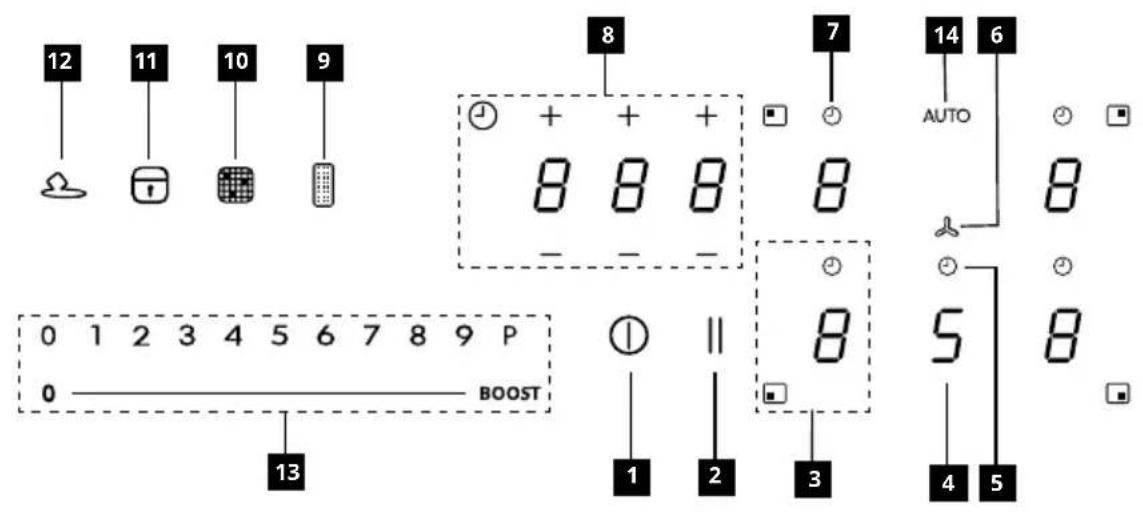

Pannello comandi

12 11 10 9 8 7 14 6 AUTO 8 8 - - + + + - 8 8 8 - - + - 8 5 8 BOOST 13 1 2 3 4 5

1	Acceso/Spento
2	Tasto della funzione Pausa
3	Indicatore del livello di potenza della zona di cottura
4	Indicatore del livello di potenza dell'aspiratore
5	Controllo del timer dell'aspiratore
6	Simbolo zona comandi aspiratore
7	Controllo del timer della zona di cottura
8	Zona gestione Timer
9	Indicatore saturazione filtro antigrasso
10	Indicatore saturazione filtro al carbone attivo
11	Tasto della funzione Blocco
12	Tasto della funzione Scioglimento
13	Tastiera a scorrimento
14	Tasto della funzione Auto

ITALIANO 109

Le zone di cottura possono essere attivate premendo il digit di riferimento 8 il digit si illumina più intensamente per confermare l'operazione.

Quando si posiziona una pentola su una delle 4 zone di cottura, il piano cottura ne rileva

automaticamente la presenza e illumina il digit corrispondente per attivarlo.

Se non vi sono pentole o altri oggetti sul piano cottura, i digit non sono visibili.

Sul pannello comandi, le funzioni selezionabili sono sempre quelle visibili ma illuminate a bassa intensità. Selezionare le funzioni toccando il simbolo corrispondente.

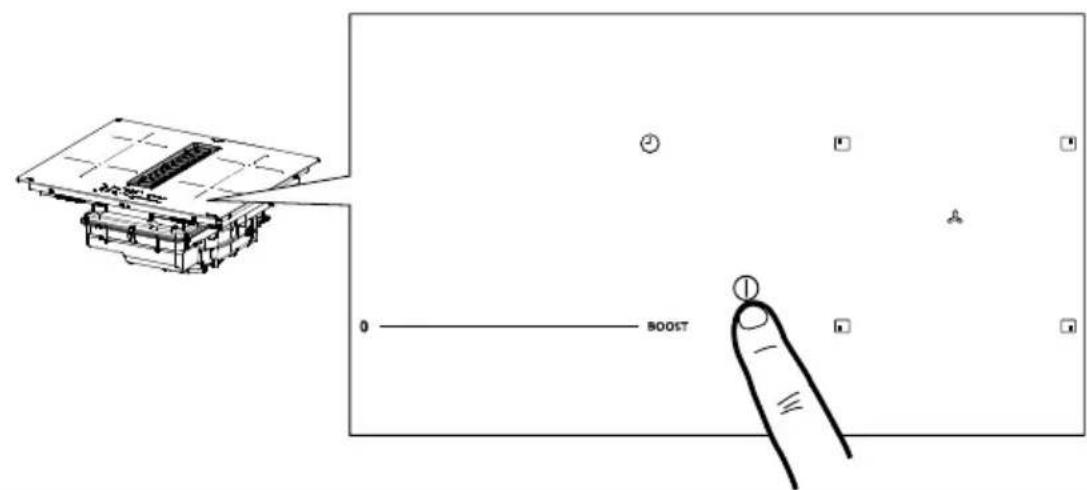

Accensione dell'apparecchio

0 BOOST ①

Premere per 2 secondi il tasto On/Off per accendere e attivare le funzioni del piano.

In questo momento il piano è acceso ma tutte le zone di cottura e la cappa sono a potenza zero. Il Piano si spegne automaticamente dopo 20 secondi di inutilizzo.

Attenzione: Per ragioni di sicurezza sarà sempre possibile spegnere il piano tramite il tasto On/Off.

Attenzione: Nel pannello comandi tutte le funzioni selezionabili saranno sempre quelle illuminate/visibili e saranno sempre le uniche ad essere attivabili.

Le zone comandi delle zone di cottura, dell'aspiratore e il timer possono essere attivate premendo sul Digit di riferimento.

La conferma è data dall' illuminazione del Digit che diventa intensa.

Avvertenze per l'istallatore: Verificare ed eventualmente cambiare l'impostazione della potenza del piano. Vedere paragrafo "Limitazione di potenza".

Per impostazione predefinita il piano è impostato per un' assorbimento di 7,4 Kw.

Limitazione di potenza

Al primo collegamento dell'apparecchio all'alimentazione di rete domestica, l'installatore deve impostare la potenza delle zone cottura in base alle capacità effettive dell'impianto elettrico domestico.

Se questo non è necessario, si può accendere direttamente il piano cottura utilizzando ⓘ o, in alternativa, seguire la procedura descritta sotto per accedere al menu.

Prima di eseguire la procedura è consigliabile leggere l'intero paragrafo.

Collegare il piano cottura alla rete domestica.

1. Tutti i digit si illuminano per alcuni secondi, poi si spengono e rimane solo l ampeggiante.
2. Premere e mantenere premuto ||digit delle zone di cottura indicano
3. Mantenendo premuto, imiziare a preme-re i digit delle zone procedendo in senso antiorario.


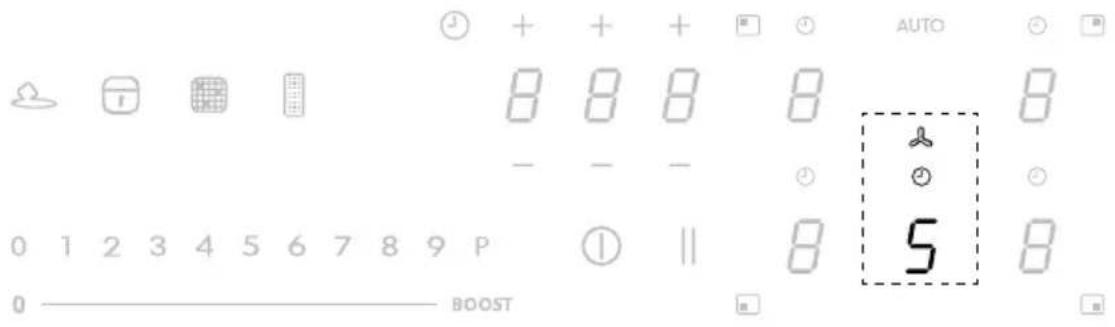

Il digit posteriore sinistro indica e un numero indicante il tipo di menu. Il digit anteriore sinistro indica un numero che dipende dai parametri indicati nella selezione.

Selezionare il digit con le premere “8” sulla barra della potenza.

Selezionare il digit anteriore sinistro e selezionare l'impostazione corretta.

Vedere la tabella seguente per le specifiche:

Valore sul-la barra della po-tenza	KW	Note
0 7,4		Impostazione iniziale stan-dard
1	6
2	5
3	4
4 3,5
5	3
6 2,5

Una volta inserito il valore corretto confermare toccando e tenendo Ⓙ

Funzioni piano cottura

Dispositivo di sicurezza bambini	Questa funzione impedisce l'azionamento accidentale dell'apparecchiatura. Non può essere utilizzato durante un'operazione di cottura.
	Per attivare: rimuovere tutte le pentole dall'apparecchio, spegnere l'apparecchio. Accendere l'apparecchio ed entro 3 secondi premere e tenere premuto uno dei 5 digit per 3 secondi. Rilasciare e scorrere lenta-mente lungo la barra di potenza da 0 a BOOST. Una "L" apparirà su tutti i 5 digit.
	Per disattivare: accendere l'apparecchio, premere e tenere premuto uno dei 5 digit per 3 secondi. Rilasciare e scorrere lentamente lungo la barra di potenza da BOOST a 0. I 5 digit si illumineranno indicando un livello di potenza "0".
Blocco	È possibile bloccare le funzioni del piano cottura durante l'uso, ad esempio per pulire il piano cottura. La funzione rimane attiva anche se il piano cottura viene spento e riacceso.In caso di interruzione della corrente, la funzione si disattiva.
	Per attivare: premera e mantenere premuto per 1 secondo.
	Per disattivare: premere.
Funzione Boost	Ogni zona di cottura può essere impostata ad un livello di potenza supplementare per un massimo di 5 minuti.
	Per attivare: selezionare una delle 4 zone di cottura e selezionare il valore "P" sulla barra della potenza. Il digit corrispondente indica .
	Per disattivare: selezionare uno degli altri valori possibili sulla barra della potenza.
Timer delle zone dicottura	Il timer consente di spegnere una particolare zona di cottura al termine del tempo impostato.Le zone di cottura possono essere programmate singolarmente, in quanto ciascuna dispone di un proprio timer.
	Per attivare: Con la zona di cottura in funzione, premere per accedere ai comandi di gestione del timer per quella zona.I 3 digit indicano "0 0 0". Premere "+" o "-" per impostare il conto alla rovescia del timer.
	Ore - Decimi - MinutiNon toccare nulla per 10 secondi per confermare il tempo impostato.Terminato il conto alla rovescia, i digit si azzerano e viene emesso un segnale acustico. La funzione può essere interrotta premendo qualsiasi tasto.Se il timer è attivo per più zone di cottura, i 3 digit indicheranno sempre il timer più prossimo allo scadere del tempo.
	Per disattivare: con la zona di cottura in funzione, premere per accedere ai comandi di gestione del timer per quella zona.Impostare i tre digit su "0 0 0" usando "+" o "-" o premere il tasto On/Off.
Timer (generico)	Timer con allarme per uso generico.
	Per attivare: accendere il piano cottura verificando che non vi siano pentole o zone di cottura attive. I 3 digit per i comandi di gestione del timer indicano “- - -”.Premere il digit per accedere al menu del timer e visualizzare “0 0 0”.Premere “+” o “-” per impostare il conto alla rovescia del timer.888Ore - Decimi - MinutiNon toccare nulla per 10 secondi per confermare il tempo impostato.Terminato il conto alla rovescia, i digit si azzerano e viene emesso un segnale acustico. La funzione può essere interrotta premendo qualsiasi tasto.Ripetere le operazioni descritte per modificare il valore del conto alla rovescia.
	Per disattivare: accendere il piano cottura verificando che non vi siano pentole o zone di cottura attive.Premere il digit per accedere al menu del timer e usare “+” e “-” per impostare il display su “0 0 0 ”“-” o premere il tasto On/Off.
Funzione Sciogli-mento	Per attivare: selezionare la zona su cui applicare la funzione e premere.
	Per disattivare: selezionare la zona su cui è attualmente applicata la funzione e selezionare un diverso livello di potenza o premere.
Funzione Riscalda-mento	Questa funzione è utilizzata per riscaldare una pentola alla potenza massima prima di continuare la cottura a un livello selezionato. L'intervallo di tempo in cui la zona di cottura viene mantenuta alla potenza massima dipende dal livello di cottura finale impostato. Vedere la tabella:
	Livello di potenza Timer (secondi)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Non disponibile
	P Non disponibile
	Per attivare, con una pentola sul piano cottura e la zona di cottura selezionata, premere e mantenere premuto per 3 secondi il valore selezionato (da 1 a 8) sulla barra della potenza. Il display della corrispondente zona di cottura indica “A”.È possibile aumentare il livello di cottura, ma diminuendolo si disattiva la funzione.Si può disattivare anche toccando e tenendo per 3 secondi il tasto della zona di cottura in oggetto.
Funzione Pausa	Questa funzione consente di mettere in pausa/riavviare qualsiasi funzione attiva sul piano cottura, riducendo la potenza disponibile nella zona di cottura e azzerando tutte le funzioni. Se la funzione Pausa non viene disattivata entro 10 minuti, il piano cottura si spegne automaticamente.
	Per attivare: Con una pentola sul piano cottura e la zona di cottura selezionata, premere e mantenere premuto il tasto della funzione Pausèl per almeno 1 secondo. Tutti i display indicano .
	Per disattivare: premere e mantenere premuto per 1 secondo finché lampeggia. Premere qualsiasi altro tasto entro 10 secondi. La funzione viene disattivata e il piano cottura prosegue con le impostazioni precedenti.
Funzione di Richiamo	Questa funzione è utilizzata per richiamare le impostazioni di funzionamento del piano cottura in caso di arresto involontario o improvvisa interruzione della corrente.
	Quando il piano cottura si spegne, se lo si accende entro 6 secondi toccando, il tastoll lampeggia per 6 secondi. Premere il tastoll per recuperare le funzioni impostate precedentemente. Viene emesso un bip per confermare l'operazione.
Modalità combina-ta (funzione “pon-te”)	Questa funzione permette di collegare 2 zone di cottura per utilizzarle e controllarle come una singola e più ampia zona di cottura. Questo offre la possibilità di utilizzare pentole con un fondo più ampio.Le zone di cottura selezionabili per questa funzione sono esclusivamente quelle di sinistra.
	Per attivare/disattivare: premere simultaneamente i digit delle zone di cottura di sinistra o di destra per selezionare le 2 zone da collegare a ponte, finché appare il digit per indicare che la funzione è stata attivata. L'altro digit è utilizzato per impostare il livello di potenza.
Funzione AUTO “A”	Per impostazione predefinita, quando si accende il piano di cottura/aspiratore, la cappa si attiva in modalità automatica e il LED “A” è acceso intenso. La Cappa entra in funzione se la potenza delle zone di cottura è maggiore di “1”.Si disattiva premendo il LED “A” confermato dal suo cambio intensità, da intensa a soffusa. Si disattiva anche premendo un valore, maggiore di “1”, sulla barra di potenza confermato dal cambio intensità del LED “A” da intenso a soffuso.Si riattiva premendo il LED “A” che passerà ad acceso intenso.

Tabella di cottura

Livello di potenza	Metodo di cottura Da usare per
1	Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
2	Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
3	Portare a temperatura Riso
4	Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
5	Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
6	Cottura prolungata, brasare Pasta, minestre, carne brasata
7	Frittura leggera	Rösti (frittelle) di patate, omelette, cibi impanati e fritti salsiccia
8	Frittura, frittura in immersione Carne, patatine fritte
9	Frittura rapida ad alta temperatura Bistecche
P	Riscaldamento veloce Bollitura acqua

Funzioni aspiratore

Le zone comandi delle zone di cottura, dell' aspiratore e il timer possono essere attivate premendo sul Digit di riferimento.
"9"	Premere sulla barra di potenza "9" per l'impostazione della velocità INTENSIVA 1. Questa impostazione è temporizzata per un'attivazione di 10 minuti. Trascorso questo tempo, il sistema torna automaticamente alla velocità in precedenza. Si disattiva selezionando una velocità differente.
"P"	Premere per due volte sulla barra di potenza "9" per l'impostazione della velocità INTENSIVA 2. Questa impostazione è temporizzata per un'attivazione di 5 minuti. Trascorso questo tempo, il sistema torna automaticamente alla velocità impostata in precedenza. Si disattiva selezionando una velocità differente.
Funzione Delay	Questa funzione è disponibile solo se viene disattivata la modalità Automatica. La modalità automatica si disapremendo "A".Premere il Digit dell' aspiratore e impostare una velocità nella barra di potenza.Premere il Digit per la gestione del Timer che visualizzava "CL" ma passerà al conto alla rovescia già impostato 15 minuti.
	Simbolo TimerSelezionato il Digit dell' aspiratore, premere sui Digit della Gestione dei Timer per impostare il conto alla rovesca.
[207T]	Simbolo manutenzione filtro antigrassoLa segnalazione relativa alla pulizia del filtro antigrasso è visualizzata con il LED ed è sempre abilitata.
[44CK]	Simbolo manutenzione filtro al carbonePer impostazione predefinita la cappa è in modalità aspirante. A carico spento, premere sul digit dei comandi Cappa per abilitare l'aspiratore. Premere successivamente e impostare un valore su una qualsiasi zona di cottiPremere di nuovo sul digit dei comandi Cappa per 5 secondi il Digit per:Attivazione del filtro al carbone:Il simbolo del filtro (antiodori) al carbone si accende per 1 secondo.Disattivazione del filtro al carbone:Il simbolo del filtro (antiodori) al carbone lampeggia due volte.Dopo l'attivazione, l'accensione dell'icona segnerà che è necessario eseguire la manutenzione del filtro (anti- al carbone .Reset e riattivazione del filtro al carboneDopo avere effettuato la manutenzione del filtro:premere per 5 secondi il tasto. - Il LED del filtro antigrasso si spegnerà e sarà riavviato il conto alla rovescia.premere per 5 secondi il tasto. - Il LED del filtro antiodori si spegnerà e sarà riavviato il conto alla rovescia.

Personalizzazione del menu utente

Prima di eseguire la procedura è consigliabile leggere l'intero paragrafo.

- Premere. ①

- Premere di nuovo e mantenere premuto per 3 secondi.

- Il tasto inizia a lampeggiare.

- Premere e mantenere premuto : i digit delle zone di cottura indicano .

- Tenendo 📊, iniziare a premere il digit delle zone di cottura procedendo in senso orario a partire da quello avanti a sinistra.

Il digit posteriore sinistro indica alternativamente e un numero da 2 a 7 indicante il codice del menu.

Il digit anteriore sinistro indica un numero che dipende dai parametri indicati nella selezione.

• Premere il digit posteriore sinistro.
• Selezionare un numero sulla barra della potenza per accedere al codice del menu.
• Premere il digit anteriore sinistro.
• Selezionare un numero sulla barra della potenza per selezionare un valore.

Vedere la tabella seguente per le specifiche:

Codice del menu	Descrizione Valore
U2	Menu di gestione del volume sonoro dei tasti.	0 - Suono disattivato1 - Min.3 - Max
U3	Menu di gestione del volume del cicalino contaminuti.	0 - Suono disattivato1 - Min.3 - Max
U4	Menu di gestione del livello di luminosità del display.	0 - Max9 - Min.
U5	Menu di gestione dell'animazione del conto alla rovescia.	0 - Animazione disattivata1 - Animazione attivata
U6	Menu della funzione di riconoscimento presenza pentola.	0 - Non attiva1 - Attiva
U7	Menu di gestione del termine del conto alla rovescia.	0 - Lampeggio continuo e spegnimento1 - Dieci lampeggi e spegnimento2 - Un lampeggio e spegnimento
- Una volta inserito il valore corretto, confermare toccando e tenendo per 2 secondi.- Per uscire dal menu senza salvare, premere .Se non si effettua alcuna operazione, il menu utente si chiude dopo 1 minuto.

Guida all'uso delle pentole

Quali pentole utilizzare

Utilizzare esclusivamente pentole con il fondo in materiale ferromagnetico idoneo per l'uso sui piani cottura a induzione:

• ghisa
• acciaio smaltato
• acciaio al carbonio
• acciaio inossidabile (anche non interamente)
• alluminio con rivestimento ferromagnetico o fondo con piastra ferromagnetica

Per stabilire l'idoneità di una pentola,

controllare che sia presente il simbolo 2000 (generalmente stampigliato sul fondo). Si può anche avvicinare una calamita al fondo della pentola. Se rimane attaccata, significa che la pentola è utilizzabile su un piano cottura a induzione.

Per garantire un'efficienza ottimale, usare sempre pentole con fondo piatto in grado di distribuire uniformemente il calore. Un fondo non perfettamente piano può influire sulla conduzione della potenza e del calore.

Come utilizzare le pentole

Diametro minimo della pentola/padella per le diverse zone di cottura.

Per garantire che il piano cottura funzioni correttamente, la pentola deve coprire uno o più dei punti di riferimento indicati sulla superficie del piano cottura e deve essere di diametro minimo idoneo.

Usare sempre la zona di cottura che meglio corrisponde al diametro del fondo della pentola.

Zone di cottura	Diametro del fondo pentola
	∅ min. (consigliato)	∅ max (consigliato)
Combinata sinistra	190 mm 230	mm
Singole sinistra	110 mm 190 mm
Singola anterio-re destra	110 mm 200	mm
Singola posteriore destra	110 mm 145	mm

Pentole/padelle vuote o con fondo sottile

Non usare pentole/padelle vuote o con fondo sottile sul piano cottura perché ciò non consentirebbe di controllare la temperatura o spegnere automaticamente la zona di cottura se la temperatura è troppo elevata, con il rischio di danneggiare la pentola o la superficie del piano cottura.

Se ciò dovesse accadere, non toccare nulla e attendere che tutti i componenti si raffreddino.

Se appare un messaggio di errore, consultare la sezione "Risoluzione dei problemi".

Normali rumori di funzionamento del piano cottura

La tecnologia a induzione si basa sulla creazione di campi elettromagnetici. Questi campi elettromagnetici generano calore direttamente sul fondo della pentola. Pentole e padelle possono produrre una varietà di rumori o vibrazioni a seconda del modo in cui sono state costruite.

Tali tipi di rumore sono descritti come segue:

Lieve ronzio (come il rumore di un trasformatore)

Questo rumore si produce quando si cuoce con un livello di calore elevato ed è determinato dalla quantità di energia trasferita dal piano cottura alle pentole. Il rumore cessa o diminuisce quando si riduce il livello di calore.

ITALIANO 117

Leggero sibilo

Questo rumore è prodotto quando il recipiente di cottura è vuoto e cessa una volta che il recipiente viene riempito con acqua o cibo.

Crepitio

Questo rumore si verifica con pentole composte da numerosi materiali stratificati uno sull'altro ed è causato dalle vibrazioni delle superfici dove i diversi materiali si incontrano. Il rumore proviene dalle pentole e può variare in base alla quantità e alla tipologia di preparazione del cibo.

Forte sibilo

Questo rumore si verifica con pentole composte da materiali diversi stratificati uno sull'altro e, inoltre, quando queste vengono utilizzate a regime massimo e anche su due zone di cottura. Il rumore cessa o diminuisce quando si riduce il livello di calore

Rumori della ventola

Per un corretto funzionamento del sistema elettronico, è necessario regolare la temperatura del piano cottura. A tale scopo, il piano cottura è dotato di una ventola di raffreddamento che viene attivata per ridurre e regolare la temperatura del sistema elettronico. Può accadere che la ventola continui a funzionare una volta che l'apparecchio viene spento se la temperatura del piano di cottura viene rilevata come ancora troppo elevata.

Suoni ritmici e simili al ticchettio di un orologio

Questo rumore si manifesta esclusivamente quando almeno tre zone di cottura sono in funzione e scompare o diminuisce nel momento in cui se ne spegne qualcuna.

I rumori descritti rappresentano una caratteristica normale della tecnologia a induzione e pertanto non possono essere considerati come difetti.

Funzione di gestione della potenza

Questo prodotto è dotato di una funzione di gestione della potenza a controllo elettronico.

Questa funzione controlla l'erogazione della potenza massima di 3700 W tra le zona di cottura combinate (lato sinistro e lato destro), ottimizzando la distribuzione di potenza ed evitando situazioni di sovraccarico del sistema.

La funzione ripartisce la potenza massima disponibile tra le zone di cottura utilizzate in modalità combinata. Vedere illustrazione. La funzione riduce la potenza dell'altra zona di cottura funzionante in modalità combinata, se necessario (all'ultimo comando è assegnata la priorità più alta).

1 2 3 4

Esempio:

Se per la zona di cottura 1 si seleziona il livello di potenza supplementare (boost) (P), la zona di cottura 2 non potrà contemporaneamente superare il livello di potenza 9 e verrà automaticamente limitata.

Risoluzione dei problemi

Codice di errore	Descrizione Possibile causa dell'errore Soluzione
"Segnalazione acu-stica all'accenzione.Nessun codice erro-re visualizzato"	Il comando della cappa non fun-ziona	danneggiamento o mal collega-mento del cavo LIN su scheda elettronica cappa	Controllare la connessione. Se l'errore persiste, contattare il Servizio Assistenza.
ER03	Il piano cottura si spegne dopo 10 secondi.	Rilevata un'attivazione continua dei tasti.Acqua o pentola presente sul pannello dei comandi.	Rimuovere l'acqua o la pentola dalla superficie in vetroceramica e dal pannello dei comandi.
ER21	Il piano cottura si spegne.	La temperatura interna dei com-ponenti elettronici è troppo alta.	Lasciare raffreddare il piano cottura.Controllare se il piano cottura dispone di suffi-ciente ventilazione.Se l'errore permane, contattare il Servizio Assi-stenza.
E2	La zona di cottu-ra corrispondente si spegne.	Pentola vuota o non idonea.Temperatura della pentola o della superficie in vetroceramica troppo alta.Temperatura dei componenti elettronici troppo alta.	Lasciare raffreddare il piano cottura.Usare una pentola appropriata.Non riscaldare pentole vuote.
E3	La zona di cottu-ra corrispondente si spegne.	Pentola non idonea.La pentola sta perdendo le sue proprietà magnetiche e può cau-sare danni al piano cottura a in-duzione.	Usare una pentola appropriata.L'errore si annulla automaticamente dopo 8 s e la zona di cottura può essere nuovamente utili-zata.In caso di ulteriori errori è necessario sostituire a pentola.Se l'errore permane, contattare il Servizio Assi-stenza.
E6	La zona di cottu-ra non si accen-de.	Tensione e/o frequenza di ali-mentazione fuori intervallo.	Controllare la tensione e/o la frequenza di rete.Se necessario, contattare il Servizio Assistenza.
E8	Le zone di cottu-ra si spengono.	Guasto della ventola.Ventola ostruita da polvere o fila-menti.	Pulire la ventola e rimuovere gli eventuali corpi estranei.Se l'errore permane, contattare il Servizio Assi-stenza.
E4 / E5 / E7 / E9 / ER20 / ER22 / ER31 / ER36 / ER42 / ER47 / EA / EH	Scollegare il piano cottura dall'alimentazione.Attendere alcuni secondi, quindi ricollegare il piano cottura all'alimentazione.Se il problema permane, contattare il centro di assistenza e specificare il codice di errore che appare sul display.
	Ventola non funzionante Cavo del	la ventola scollegato Collegare il	Cavo
	Cappa non funzionante	Cavo di alimentazione Cappa scollegato	Ricollegare il cavo alimentazione della Cappa che si trova di fronte proprio sotto il piano cottura.

In presenza di un guasto, cercare di risolvere il problema seguendo le indicazioni fornite nella guida alla risoluzione dei problemi. Se non è possibile risolvere il problema, contattare il Servizio Assistenza. Un elenco completo dei fornitori di servizio IKEA è riportato nell'ultima pagina del presente manuale.

In caso di utilizzo improprio dell'apparecchio o installazione non effettuata da un installatore autorizzato, sarà necessario pagare la visita del tecnico del Servizio Assistenza o del rivenditore anche durante il periodo di validità della garanzia.

Manutenzione e riparazione

• Accertarsi che la manutenzione dei componenti elettrici sia effettuata unicamente dal costruttore o dal servizio di assistenza.
• Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal costruttore o dal servizio di assistenza.

Quando si contatta il servizio di assistenza si prega di fornire le seguenti informazioni:

• Tipo di guasto
• Modello del dispositivo (Art./Cod.)
• Numero di serie (S.N.)

Queste informazioni sono riportate sulla targhetta di identificazione. La targhetta di identificazione è applicata sul fondo del dispositivo.

Dati tecnici

Identificazione del prodotto

Tipo: 4300

Modello: FÖRDELAKTIG 405.158.65

Consultare la targhetta di identificazione applicata sul fondo del prodotto.

Il produttore apporta continui miglioramenti ai prodotti. Per questo motivo, il testo e le illustrazioni di queste istruzioni per l'uso possono cambiare senza preavviso.

Maggiori informazioni sui dati tecnici sono disponibili sul sito: www.Ikea.com

Dati tecnici dell'aspiratore

Tipo di prodotto			A INCASSO
	Larghezza	mm 600
Dimensioni Profondità		mm 520
	Altezza min/max	mm 906
Portata d'aria max* - Scarico		m3/h 500
Livello max* di rumore - Scarico		dBA 66
Portata d'aria max* - Ricircolo		m3/h 370
Livello max* di rumore - Ricircolo		dBA 71
Potenza nominale dell'aspiratore		W 220
Potenza nominale del piano cottura		W 7400
Potenza massima totale		W 7620

* Velocità massima (escluso Boost).

Tensione/frequenza di alimentazione	220-240 V, 50 Hz;220 V, 60 Hz 2N~ 380-415 V, 50 Hz;2N~ 380 V, 60 Hz
Peso dell'apparecchio	14,3 Kg

CE Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità alle Direttive CEE.

I dati tecnici sono riportati sulla targhetta dati applicata all'interno dell'apparecchio.

Efficienza energetica dell'aspiratore

Informazioni sul prodotto secondo il regolamento UE n° 66/2014	Unità Valore
Identificativo del modello		FÖRDELAKTIG405.158.65
Consumo energetico annuale	kWh/a 40,9
Coefficiente di incremento del tempo		0,8
Efficienza fluidodinamica		33,1
Indice di efficienza energetica		44,3
Portata d'aria misurata nel punto di efficienza migliore	m3/h 348
Pressione dell'aria misurata nel punto di efficienza migliore	Pa 517
Portata d'aria massima	m3/h 630
Alimentazione elettrica misurata nel punto di efficienza migliore	W 133
Consumo di corrente misurato in modalità standby	W N/A
Consumo di corrente misurato in modalità off	W 0,49
Livello sonoro a velocità massima (senza impostazione intensiva)	dBA 66

Efficienza energetica del piano cottura

Informazioni sul prodotto secondo il regolamento UE n° 66/2014	Valore
Identificativo del modello	FÖRDELAKTIG405.158.65
Tipo di piano cottura	Cappa integrata
Numero di zone di cottura	4
Tecnologia di cottura	Induzione
Diametro delle zone di cottura di sinistra (dimensioni)	220 x 185 mm
Diametro della zona di cottura anteriore destra (dimensioni)	200 mm
Diametro della zona di cottura posteriore destra (dimensioni)	145 mm
Consumo di energia per zona di cottura di sinistra (cottura elettrica)	192 Wh/kg
Consumo di energia zona di cottura anteriore destra (cottura elettrica)	185 Wh/kg
Consumo di energia zona di cottura posteriore destra (cottura elettrica)	181 Wh/kg
Consumo di energia per piano di cottura (cottura elettrica)	186 Wh/kg

Norme di riferimento:

EN/IEC 61591 EN/IEC 60704-1
EN/IEC 60704-2-13 EN/IEC 60704-3
EN 50564 EN 60350-2

Risparmio energetico

L'apparecchio contiene le caratteristiche che aiutano a risparmiare energia durante la cottura di tutti i giorni.

Targhetta dati

FÖRDELAKTIG 405.158.65 25199 Made in Italy © Bok! BOK System B.V.2019 OKEA Kapri and Quelle Made in Italy SERVICE : 859698019510 Model: FÖRDELAKTIG 405.158.65 Serial No: 220-240V; 50Hz; or 220V; 60Hz; TOT. 7620 W 2N - 380-415 V 50 Hz; 7620W 2N - 380 V 60 Hz; 7620W IPX0 CLASSE I CE O3 Type: 4300 Ref.340006 - 1M BRS E ATF+MBE 2HE UI Made in Italy 9000056121 009000056121Z1381907 340.0651.486 340.0651.486Z1381907

L'immagine riportata sopra raffigura la targhetta dati dell'apparecchio.

Il numero di serie è specifico per ogni prodotto.

Aspetti Ambientali

Smaltimento degli elettrodomestici

Il simbolo prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve essere smaltito presso un centro specializzato nel riciclaggio di componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare da uno smaltimento inadeguato. Per informazioni più dettagliate su come riciclare questo prodotto, rivolgersi alle autorità municipali, al locale servizio di smaltimento rifiuti oppure al negozio dove è stato acquistato il prodotto.

L'apparecchio è conforme alla direttiva 2012/19/UE riguardante la riduzione delle sostanze pericolose usate nelle apparecchiature elettriche ed elettroniche e lo smaltimento dei rifiuti.

Smaltimento dei materiali d' imballaggio

I materiali con il simbolo sono riciclabili. Smaltire i materiali d'imballaggio in appositi contenitori di raccolta per il riciclaggio.

Risparmio energetico

È possibile risparmiare quotidianamente energia durante la cottura, seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare le pentole direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere caldi gli alimenti o per scioglierli.

Garanzia IKEA

Per quanto è valida la garanzia IKEA?

Questa garanzia è valida per cinque (5) anni dalla data originale di acquisto dell'apparecchio presso IKEA. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'apparecchio.

Chi fornisce l'assistenza?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinatl all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e trasferte del personale tecnico) saranno sostenuti dal servizio assistenza, a patto che l'accesso all'apparecchio per l'intervento di riparazione non comporti spese particolari. Queste condizioni sono conformi alle direttive UE (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio assistenza incaricato da IKEA esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura di garanzia. In caso affermativo, il fornitore del servizio assistenza IKEA o il suo partner di assistenza autorizzato, tramite i propri centri di assistenza, provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o di pari valore.

Cosa non copre la garanzia?

• Normale usura.
• Danni provocati deliberatamente o dovuti a negligenza, danni causati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o da collegamento a un voltaggio errato, danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi a titolo non limitativo i danni causati dalla presenza di eccessivo calcare nelle condutture idriche, e danni causati da eventi atmosferici e naturali.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettro-domestico, compresi graffi e variazioni di colore.
• Danni accidentali provocati da sostanze o corpi estranei e pulizia o liberazione dei filtri, sistemi di scarico o cassetti del detersivo.
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti, salvo qualora si possa dimostrare che tali danni siano stati causati da difetti di produzione.
• Casi in cui non siano rilevati difetti durante la visita di un tecnico.
• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installazione impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale.
• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la pro-

pria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.

- Costo di installazione iniziale dell'apparecchio IKEA. Tuttavia, se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza autorizzato dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, ove necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'apparecchio alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi. Tuttavia, tali condizioni non limitano in alcun modo i diritti del consumatore descritti nella legislazione locale.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se l'apparecchio è conforme e installato conformemente alle:

• specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• informazioni per la sicurezza contenute nel Manuale d'uso.

Servizio Assistenza post-venditadedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza post-vendita IKEA per:

1. chiedere assistenza usufruendo della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da cucina specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:
3. installazione di cucine complete IKEA;

4. collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

5. chiedere chiarimenti sul contenuto del manuale d'uso e sulle specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

IKEA

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nazionali nell'ultima pagina del presente manuale.

Importante! Per garantire un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Per richiedere assistenza, fate sempre riferimento ai codici specifici

ITALIANO 124

dell'apparecchio che trovate nel presente manuale. Prima di contattarci, assicuratevi di avere a portata di mano il codice prodotto IKEA (8 cifre) relativo all'elettrodomestico per il quale richiedete assistenza.

Importante! CONSERVATE LO SCONTRINO!

È la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) di ciascun elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Country name in local languages Telephone number Opening times
Australia	Victoria: [phone]New South Wales: [phone]Queensland: [phone]IKEA Perth: [phone]IKEA Adelaide: [phone]
Österreich 13602771461 Mo-Fr: 8 - 20
België / Belgique 26200311 Ma-Vr: 8 - 20 / Lun-Ven: 8 - 20
България 02 4003536 Пон-Пт: 8 - 20
Canarias 913754126 Lunes-Viernes: 8 - 20
Кύπρος http://www.ikea.com 8 - 20
Hrvatska 0800 3636 Pon-Pet: 8 - 20
Česká republika 225376400 Po-Pá: 8 - 20
Danmark 70150909	Man.-Fre.: 9 - 20
Eesti	http://www.ikea.com	E-R: 8 - 20
Suomi	981710374	Lu-Ve: 8 - 20
France	170480513 Lun-Ven: 9 - 21
Deutschland	6929993602 Mo-Fr: 8 - 20
Great Britain	2076601517 Mon-Fri: 8 - 20
Еллάδα	2109696497 Δευτ-Παρ: 8 - 20
Magyarország (06-1)-3285308	Hétfő-Péntek: 8 - 20
Italia	+39 02/38591334	Lun-Ven: 8 - 20
Ireland	2076601517 Mon-Fri: 8 - 20
Ísland	5852409	Mánudagur-Föstudagur Kl.: 8 - 20
Latvija	http://www.ikea.com	P.- Pk.: 8 - 20
Lietuva	(0) 520 511 35	Pirm.-Penkt.: 8 - 20
Mayorca 913754126 Lunes-Viernes: 8 - 20
Malta	[phone]	Mon-Fri: 8 - 20
Norge	23500112	Man-Fre: 8 - 20
Nederland 050-7111267 / [phone]	Ma-Vr: 8 - 20
Polska	225844203	Poniedziałek-Piątek: 8 - 20
Portugal 213164011	Seg.-Sex.: 9 - 21
România	021 2044888	Luni-Vineri: 8 - 20
Россия	84957059426	Пон-Пятн: 9 - 21
Србија	011 7 555 444	Пон-Пет: 8 - 20
Slovensko [phone]	Pon-Pia: 8 - 20
Slovenija [phone]	Ponedeljek-Petek: 8 - 20
España	913754126 Lunes-Viernes: 8 - 20
Sverige	0775-700 500 Mån-Fre: 8 - 20
Schweiz / Suisse / Svizzera (Ticino)	225675345	8 bis 20 Werktage / Lun-Ven: 8 - 20
Türkiye +90/262/644 65 95	Pzt-Cuma: 8 - 20
Україна	http://www.ikea.com	Понедилок-П'ятниця: 8 - 20
Maroc / المغرب	[phone]www.ikea.com

991.0710.172_01 D000000009509_00 230912
