MANUALE UTENTE MiniFlex MA130 CHAUVIN ARNOUX

Sensori flessibili di corrente AC

Avete appena acquistato un sensore di corrente MiniFlex ^® MA110 o MA130. Vi ringraziamo per la fiducia che ci avete accordato.

Per ottenere le migliori prestazioni dal vostro strumento:

■ Leggete attentamente il presente manuale d'uso.
■ Rispettate le precauzioni d'uso.

ATTENZIONE, rischio di PERICOLO! L'operatore deve consultare il presente manuale d'uso ogni volta che vedrà questo simbolo di pericolo.

ATTENZIONE, rischio di shock elettrico. La tensione applicata sui pezzi contrassegnati da questo simbolo può essere pericolosa.

Strumento protetto da un doppio isolamento. Informazione o astuzia utile.

Applicazione o rimozione su conduttori con tensione pericolosa. Sensore di corrente di tipo A secondo la norma IEC 61010-2-032.

Pila. Senso dalla corrente.

Il prodotto è dichiarato riciclabile in seguito all'analisi dal ciclo di vita conformemente alla norma ISO14040.

Chauvin Arnoux ha ideato questo strumento nell'ambito di un processo globale di Ecodesign. L'analisi dal ciclo di vita ha permesso di controllare e di ottimizzare gli effetti di questo prodotto sull'ambiente. Il prodotto risponda più specificatamente a obiettivi di riciclaggio e di recupero superiori a quelli dalla normativa.

La marcatura CE indica la conformità alle direttive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata significa che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DEEE 2002/96/CE.

Definizione dalle categorie di misura

La categoria di misura IV corrisponda alle misure effettuate alla sorgente dall'impianto a bassa tensione. Esempio: punto di consegna di energia, contatori e dispositivi di protezione.
La categoria di misura III corrisponda alle misure effettuate sull'impianto dall'edificio o industria. Esempio: quadro di distribuzione, interruttori automatici, macchine o strumenti industriali fissi.
La categoria di misura Il corrisponda alle misure effettuate sui circuiti direttamente collegati all'impianto a bassa tensione. Esempio: alimentazione di elettrodomestici e utensili portatili.

Il modello MA110 è protetto contro le tensioni non superiori a 600 V rispetto alla terra in categoria di misura IV o 1000 V categoria III. Il modello MA130 è protetto contro le tensioni non superiori a 600 V rispetto alla terra in categoria di misura III. La protezione garantita dal sensore di corrente può risultare compromessa da un uso non previsto dal costruttore.

• Rispettate la tensione e l'intensità massime assegnate e la categoria di misura.
  ■ Non superate mai i valori limite di protezione indicati nelle specifiche.
  Rispettare le condizioni d'uso, ossia temperatura, umidità, altitudine, livello d'inquinamento e luogo d'uso.
  Non utilizzate lo strumento se è aperto, deteriorato o rimontato male. Prima di ogni utilizzo, verificate l'integrità dagli isolanti dal toro, dai cavi e dalla scatola.
  L'applicazione o la rimozione dal sensore sui conduttori non isolati sotto tensione pericolosa richieda l'utilizzo di un'appropriata apparecchiatura di sicurezza.
  Se non è possibile mettere l'impianto fuori tensione, adottate procedure di funzionamento altamente sicure e utilizzate gli appropriati mezzi di protezione.
  ■ Qualsiasi operazione d'intervento o di verifica metrologica va effettuata da personale competente e autorizzato.

SOMMARIO

1. PRESENTAZIONE .....70

1.1. Generalità ....70

1.2. MiniFlex ^® monofase .....70

1.3. MiniFlex ^® trifase .....71

2. MISURA DI CORRENTE .....72

2.1. Principio di misura .....72

2.2. Utilizzo 72

2.3. Adattatore rete (in opzione) .....76

3. CARATTERISTICHE .....78

3.1. Condizioni di riferimento .....78

3.2. Caratteristiche elettriche .....78

3.3. Variazioni nel campo d'utilizzo .....79

3.4. Curve tipiche di risposta in frequenza ....80

3.5. Limitazione in frequenza in funzione dall'ampiezza ....82

3.6. Alimentazione ....82

3.7. Condizioni ambientali ....83

3.8. Caratteristiche costruttive .....83

3.9. Conformità alle norme internazionali ....84

3.10. Compatibilità elettromagnetica (CEM) 84

4. MANUTENZIONE ....85

4.1. Pulizia 85
4.2. Sostituzione dalle pile .....85

5. GARANZIA ....86

6. PER ORDINARE ....87

6.1. Accessori e ricambi 87
6.2. Modelli specifici ....88

1. PRESENTAZIONE

1.1. GENERALITÀ

I sensori MiniFlex® si presentano sotto forma di un toro flessibile collegato (da un cavo schermato) a una scatola contenente l'elettronica di trattamento dal segnale e alimentato da pile.

La flessibilità dai sensori facilita il serraggio dal conduttore da misurare qualunque sia la sua natura (cavo, barra, trefolo, ecc.) e la sua accessibilità. La concezione dal dispositivo d'apertura e di chiusura dal toro, a nottolino, permette la sua manipolazione con guanti di protezione.

E' possibile collegare la scatola sull'ingresso mVac o Vac di uno strumento di misura la cui impedanza d'ingresso è ≥ 1 MΩ.

1.2. MINIFLEX® MONOFASE

I sensori MiniFlex® monofase serie MA110 costituiscono una gamma di 3 modelli, lunghi 17, 25 o 35 cm, che permettono di convertire correnti alternate da 3 a 3000 A in tensioni alternate proporzionali.

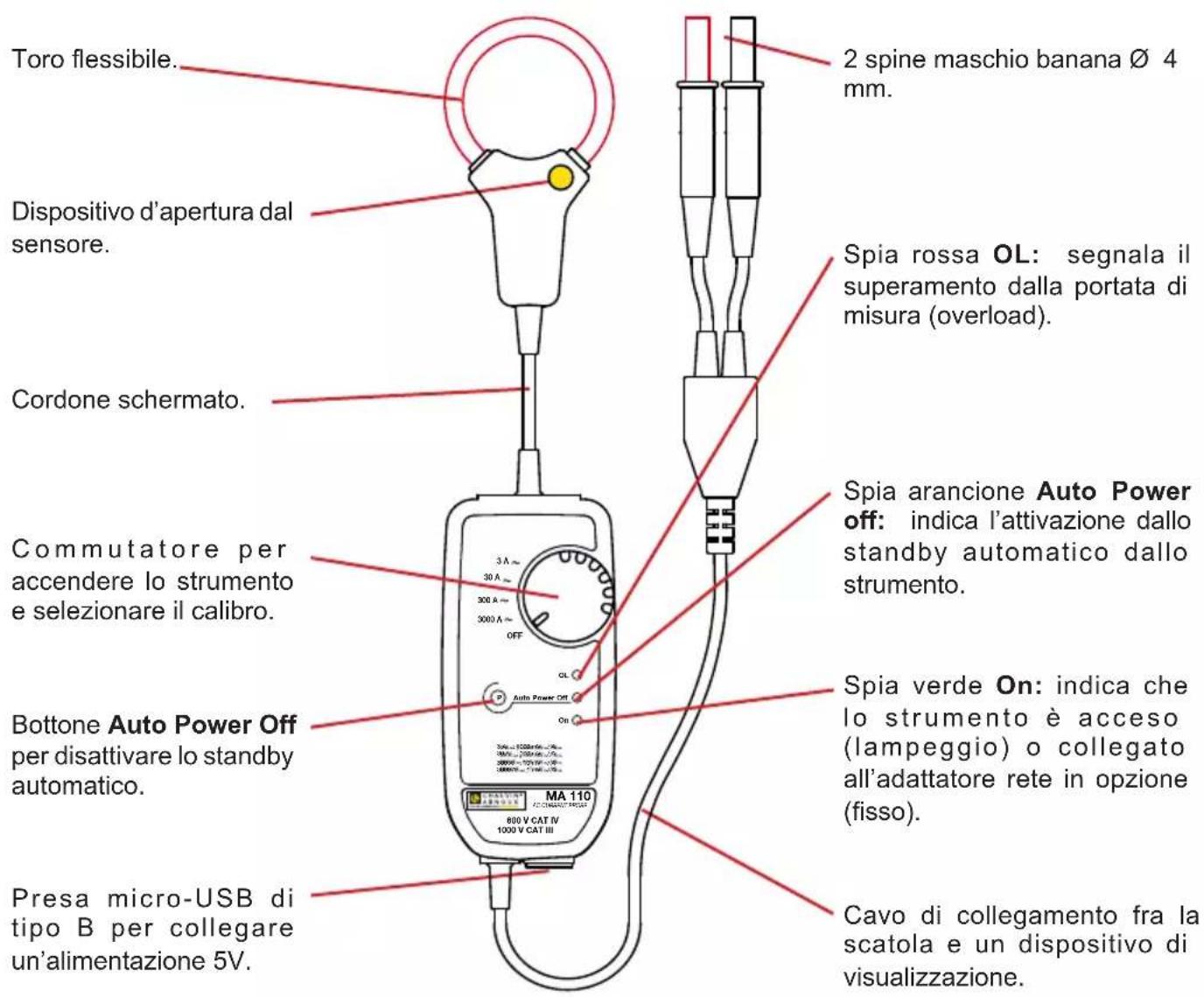

Toro flessibile. Dispositivo d'apertura dal sensore. Cordone schermato. Commutatore per accendere lo strumento e selezionare il calibro. Bottone Auto Power Off per disattivare lo standby automatico. Presa micro-USB di tipo B per collegare un'alimentazione 5V. 2 spine maschio banana Ø 4 mm. Spia rossa OL: segnala il superamento dalla portata di misura (overload). Spia arancione Auto Power off: indica l'attivazione dallo standby automatico dallo strumento. Spia verde On: indica che lo strumento è acceso (lampeggio) o collegato all'adattatore rete in opzione (fisso). Cavo di collegamento fra la scatola e un dispositivo di visualizzazione.

1.3. MINIFLEX® TRIFASE

Il sensore MiniFlex® serie MA130 permette di convertire le correnti alternate da 30 a 3 000 A in tensioni alternate proporzionali. Esso è formato da 3 sensori lunghi 25 cm collegati alla scatola. L'uscita avviene con 3 prese BNC su cui è possibile posizionare gli adattatori forniti per ottenere uscite a 2 spine di sicurezza.

E' possibile collegare le tre uscite dalla scatola a un wattmetro standard come ingresso ausiliare, su multimetri, su un registratore, ecc.

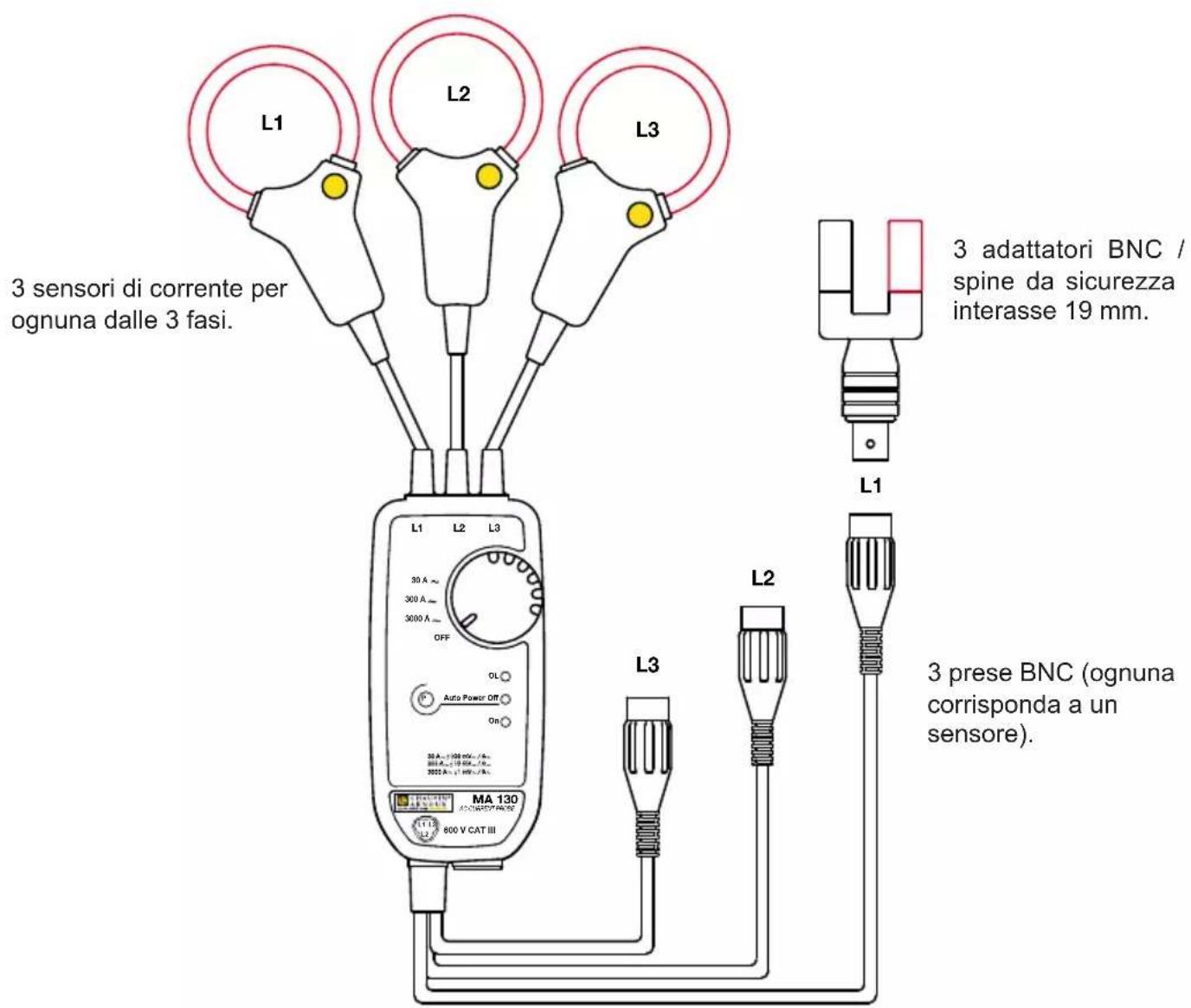

L1 L2 L3 3 sensori di corrente per ognuna dalle 3 fasi. 30 A = 1000 mA / A 300 A = 10 mA / A 3000 A = 1 mA / A OFF OL Auto Power Off On L1 L2 L3 MA 130 600 V CAT III 3 prese BNC (ognuna corrisponda a un sensore). 3 adattatori BNC / spine da sicurezza interasse 19 mm.

Il multimetro (o lo strumento collegato) deve presentare una tensione massima e una categoria di misura almeno uguali a quelle dal sensore MiniFlex ^® , altrimenti la tensione massima e la categoria dall'insieme saranno quelle più basse.

2. MISURA DI CORRENTE

2.1. PRINCIPIO DI MISURA

I sensori utilizzano il principio dal toro di Rogowski.

Il sensore utilizzato permette di avere:

■ un'ottima linearità e un'assenza d'effetto di saturazione (e quindi di riscaldamento);
■ un'ampia dinamica di misura fino a più kA;
■ un'insensibilità alla corrente continua (misura dalla componente AC di qualsiasi segnale AC + DC);
■ un alleggerimento dal peso (assenza di circuito magnetico).

2.2. UTILIZZO

2.2.1. CONNESSIONE DAL MODELLO MA110

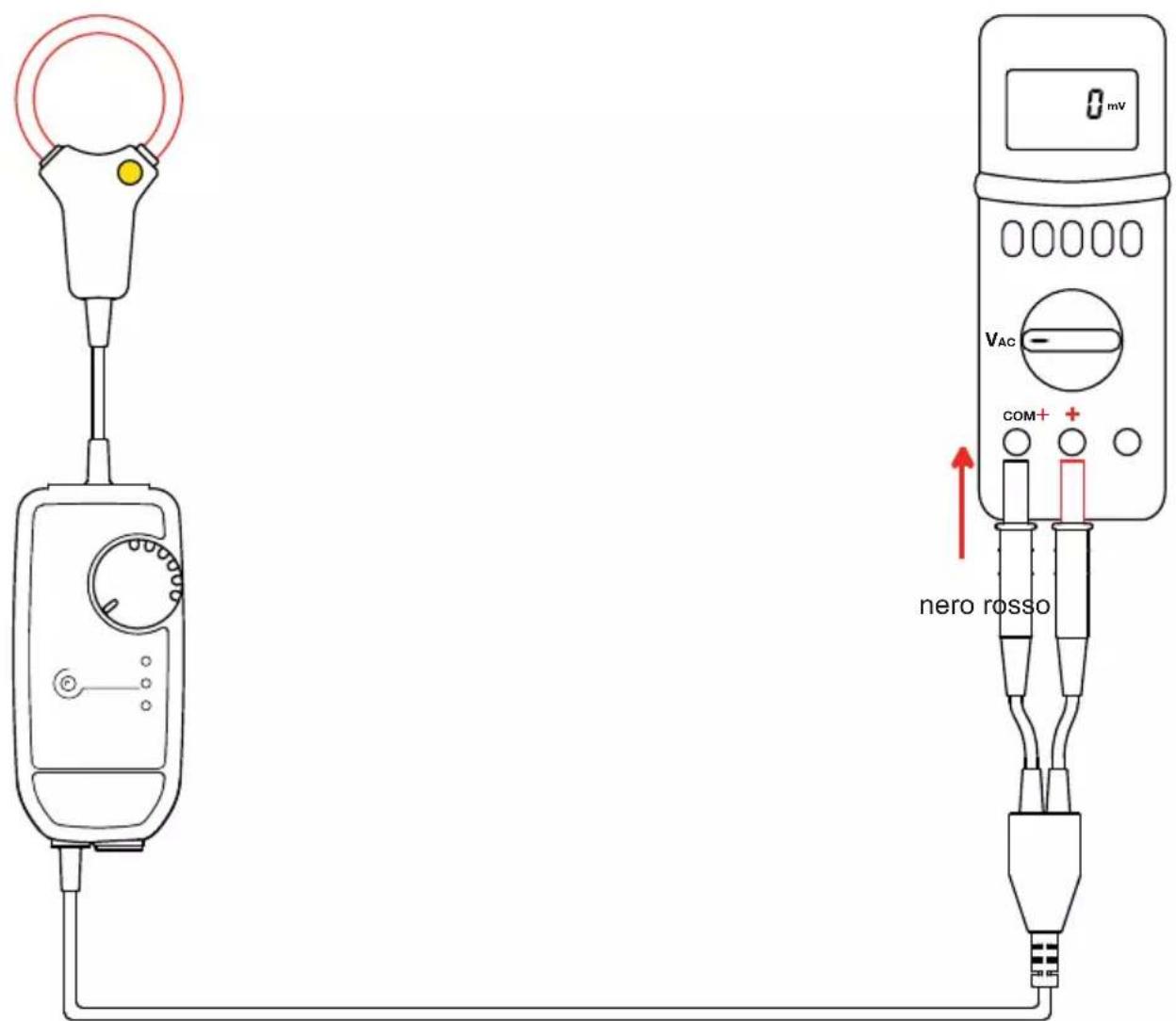

Collegate i cavi d'uscita a uno strumento di misura la cui impedanza d'ingresso è ≥ 1 MΩ. Accendatelo e mettetelo in misura di tensione AC.

0 mV VAC COM+ nero rosso

Mettete in marcia la scatola elettronica ruotando il commutatore su una posizione. La spia verde On si accenda e lampeggia.

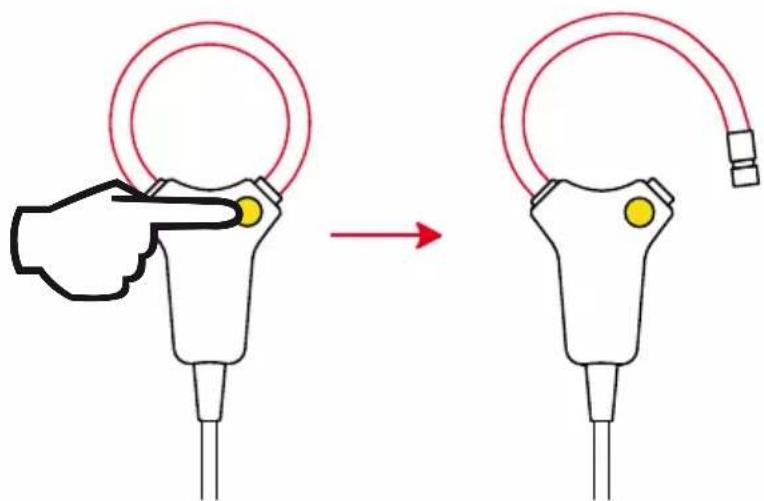

Premete il dispositivo d'apertura giallo per aprire il toro flessibile.

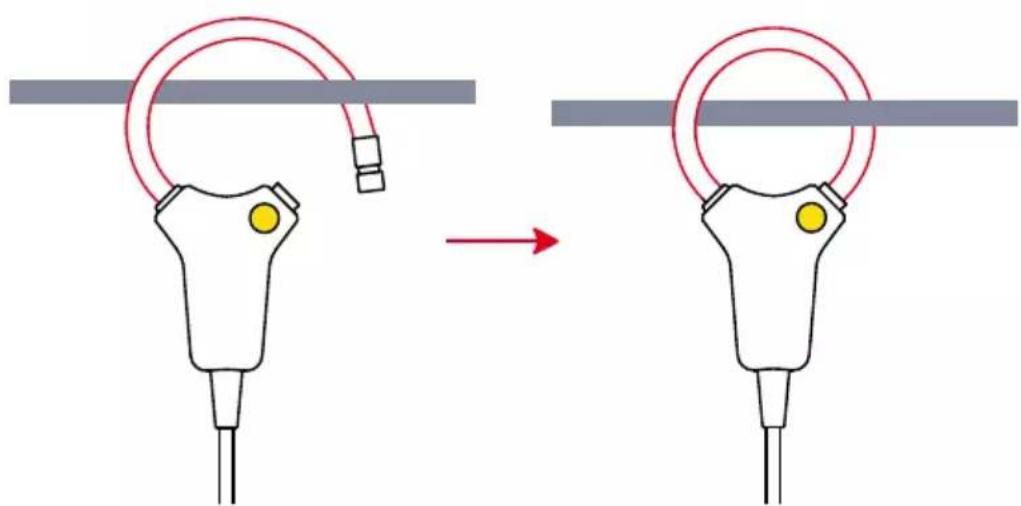

Apritelo e posizionatelo intorno al conduttore percorso dalla corrente da misurare (un solo conduttore nel sensore). Richiudete il toro (dovrete udire il "click").

Nel caso di un conduttore non isolato sotto tensione pericolosa, utilizzate un dispositivo di protezione individuale.

Al fine di ottimizzare la qualità dalla misura, centrate il conduttore nel toro.

Posizionate il commutatore dalla scatola sul calibro dotato di migliore sensibilità e verificate che la spia rossa OL non sia accesa (saturazione dall'elettronica e conseguente errore di misura).

Leggete la misura sul multimetro applicando il coefficiente di lettura indicato sull'etichetta dalla scatola e corrispondente alla posizione dal commutatore.

Calibro 3 A\~ 1000 mV\~/A\~

Calibro 30 A\~ 100 mV\~/A\~

Calibro 300 A\~ 10 mV\~/A\~

Calibro 3000 A\~ 1 mV\~/A\~

Moltiplicate il valore letto dal coefficiente.

Per esempio, una lettura di 1 V sullo strumento di misura corrisponda a una corrente di 10mV / A10mV / A = 100A sul calibro 300A

2.2.2. DISINSERIMENTO DALL'MA130

Rimuovete il toro flessibile dal conduttore, posizionate il commutatore su OFF dopodiché disinserite la scatola dal multimetro.

2.2.3. IDENTIFICAZIONE DAI SENSORI DALL'MA130

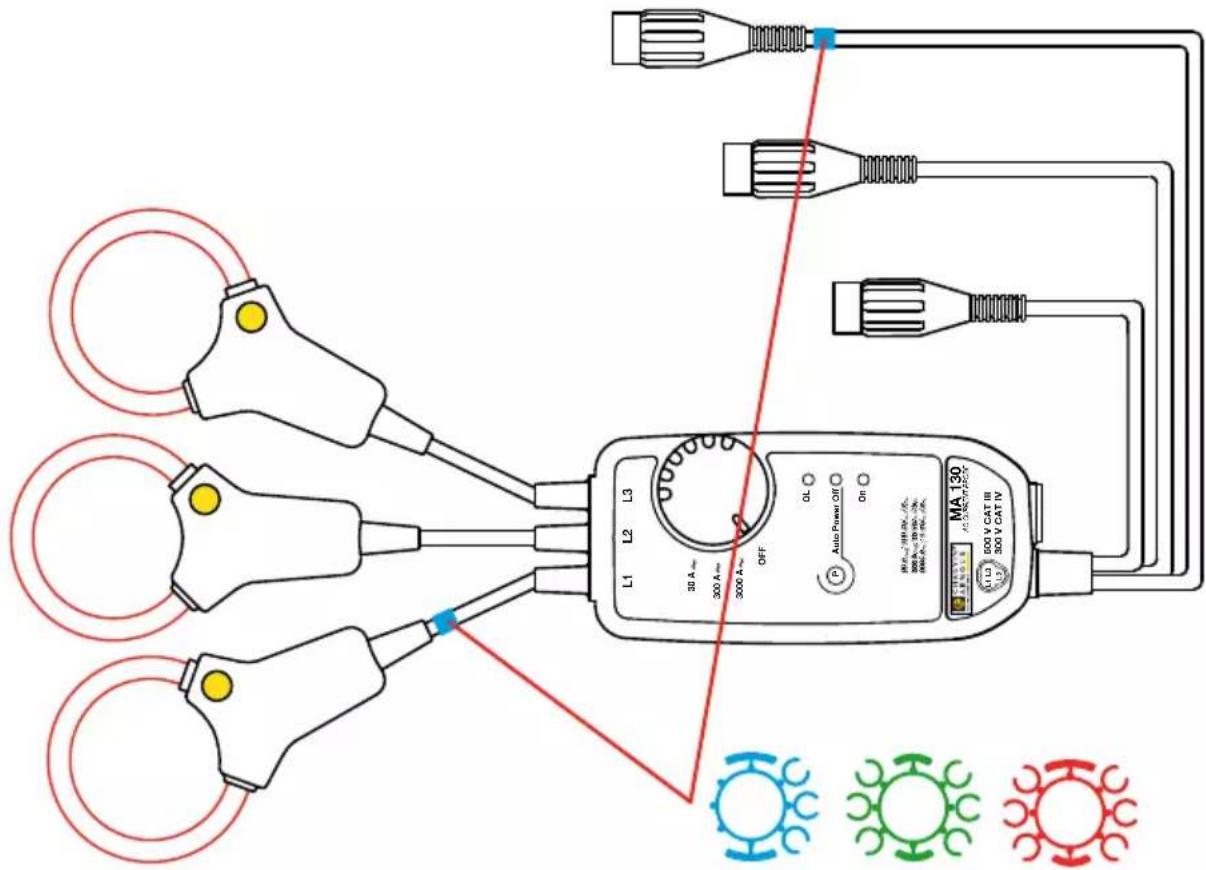

Al fine di identificare i sensori e i cavi d'uscita, potete utilizzare gli appositi anelli colorati forniti con lo strumento.

Clipsate un anello colorato identico sul sensore e sui corrispondenti cavi d'uscita.

L1 L2 L3 30 A~ 300 A~ 3000 A~ OFF Auto Power Off On MA 130 400 V CAT III 300 V CAT IV (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29) (30)

2.2.4. CONNESSIONE DALL'MA130

Occorre procedere come per l'M A110:

■ Collegate i cavi d'uscita su uno strumento di misura.
■ Mettete in marcia la scatola elettronica ruotando il commutatore su una posizione. La spia verde On si accenda e lampeggia.

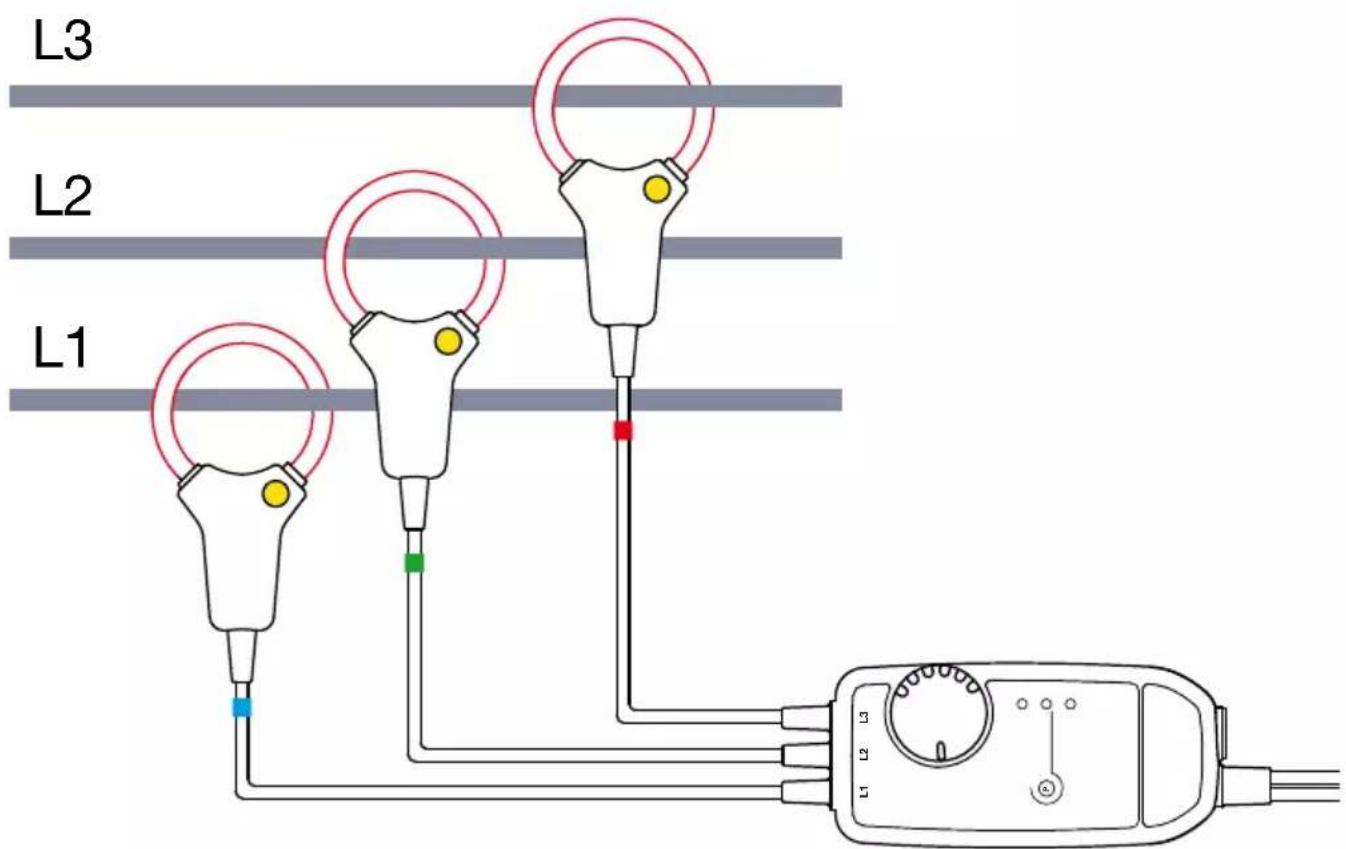

■ Aprite i 3 sensori e posizionateli sulle 3 fasi.

L3 L2 L1 L3 L2 L1

■ Posizionate il commutatore dalla scatola sul calibro dotato dalla migliore sensibilità e verificate che la spia rossa OL non sia accesa (saturazione dall'elettronica e conseguente errore di misura).
■ Leggete la misura sul dispositivo di visualizzazione applicando il coefficiente di lettura indicato sull'etichetta dalla scatola e corrispondente alla posizione dal commutatore.

Calibro 30 A\~ 100 mV\~/A\~

Calibro 300 A\~ 10 mV\~/A\~

Calibro 3000 A\~ 1 mV\~/A\~

2.2.5. DISINSERIMENTO DALL'MA130

Rimuovete i 3 sensori dai 3 conduttori, posizionate il commutatore su OFF dopodiché scollegate la scatola dal dispositivo di visualizzazione.

2.2.6. STANDBY AUTOMATICO

Dopo la sua messa in marcia, lo strumento funziona 10 minuti, dopodiché si metterà in standby automatico per economizzare le pile.

Per segnalare che lo standby automatico è attivo, la spia arancione Auto Power Off è accesa.

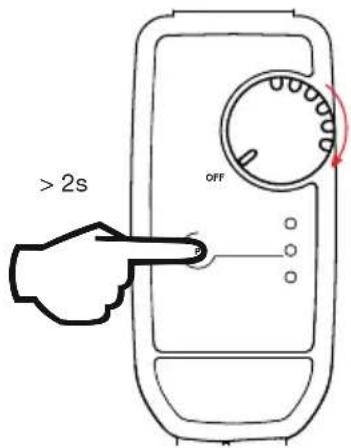

E' possibile sopprimere lo standby automatico. A questo scopo, avviare lo strumento ruotando il commutatore su una posizione di misura, premendo il bottone Auto Power Off per oltre 2 secondi. La spia arancione Auto Power Off rimane spenta.

> 2s OFF

2.3. ADATTATORE RETE (IN OPZIONE)

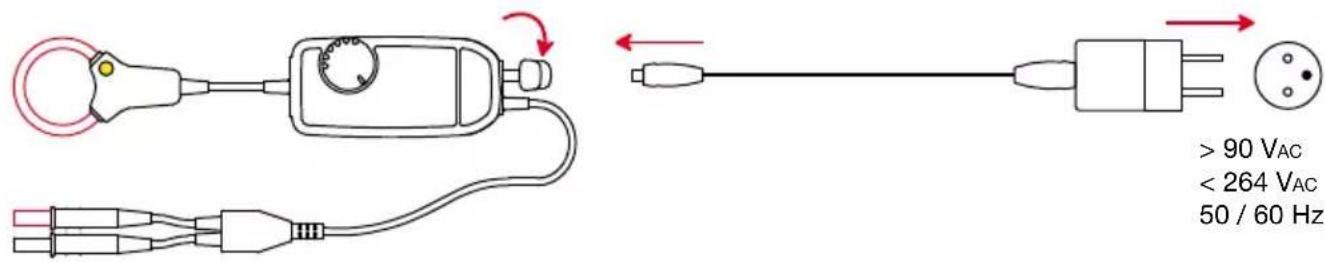

Per le misure di lunga durata, è possibile collegare la scatola alla rete.

Rimuovete la protezione davanti alla presa micro-USB di tipo B dopodiché collegate il cavo. Potete utilizzare qualsiasi adattatore rete -micro-USB che rilascia almeno 100 mA.

>90 VAC < 264 VAC 50 / 60 Hz

La spia verde On rimane accesa ma la sua intensità varia per indicare che le pile sono cariche.

Finché l'alimentazione esterna è presente, lo standby automatico è inibito. Ma se l'alimentazione è interrotta, le pile ne svolgono la funzione e lo standby automatico si attiva in capo a 10 minuti.

Se effettuate registrazioni di lunga durata, occorre tassativamente disattivare lo standby automatico (vedi § 2.2.6).

L'isolamento fra la presa micro-USB di tipo B e l'uscita misura è di 1000 V CAT III o 600 V CAT IV. Ciò permette di collegare senza rischi lo strumento su wattmetri con ingressi non isolati. La presa micro-USB di tipo B non dovrà essere in contatto con conduttori o parti non isolate sotto tensioni pericolose.

3. CARATTERISTICHE

3.1. CONDIZIONI DI RIFERIMENTO

Grandezza d’influenza Valori di riferimento
Temperatura 23 ± 5 °C
Umidità relativa 20 a 75% UR
Frequenza dal segnale misurato 30 a 440 Hz
Tipo di segnale sinusoidale
Tempo d’instauro dalla messa in marcia 1 minuto
Campo elettrico esterno nullo
Campo magnetico DC esterno (campo terrestre) < 40 A/m
Campo magnetico AC esterno nullo
Posizione dal conduttore nel toro centrato
Forma dal toro di misura circolare non sollecitata
Impedanza d’ingresso dal dispositivo di visualizzazione collegato alla scatola	≥ 1 MΩ

3.2. CARATTERISTICHE ELETTRICHE

(3): Più 300 ARMS, vedi la curva § 3.5.

Modello	Monofase17, 25 e 35 cm		Trifase25 cm
Calibro 3 A		▪ 30 A▪ 300 A▪ 3 000 A	▪ 30 A▪ 300 A▪ 3 000 A
Campo di misura specifico	0,5 ... 3 A	▪ 2 ... 30 A▪ 5 ... 300 A▪ 50 ... 3 000 A	▪ 5 ... 30 A▪ 5 ... 300 A▪ 50 ... 3 000 A
Coefficiente uscita/ingresso (mV~/A~)	1000	▪ 100▪ 10▪ 1	▪ 100▪ 10▪ 1
Fattore di cresta massima	1,5 a IN (I nominale)
Incertezza intrinseca in % del segnale di uscita	≤1%+ 40 mV	▪ ≤1% + 4 mV▪ ≤1,5% + 0,4 mV (I<10% IN)≤1% + 0,4 mV (I≥10% IN)▪ ≤1,5%+ 0,04 mV (I<10% IN)≤1% + 0,04 mV (I≥10% IN)	▪ ≤1% + 4 mV▪ ≤1,5% + 0,4 mV (I<10% IN)≤1% + 0,4 mV (I≥10% IN)▪ ≤1,5%+ 0,04 mV (I<10% IN)≤1% + 0,04 mV (I≥10% IN)
Tensione d'offset max.	0 mVDC
Sfasamento a 50 Hz	≤1° (0,5° tipico)
Tensione d'uscita max.	- 4,5 Vcresta ≤ V ≤ + 4,5 Vcresta
Risposta in frequenza (3)	10 Hz a10 kHz	10 Hz a 20 kHz 10 Hz a	20 kHz

Il valore di cresta è limitato unicamente dall'elettronica dalla scatola di misura (spia rossa OL accesa). Il toro da solo può sopportare transitoriamente fattori di cresta più elevati senza rischio di riscaldamento o distruzione.

3.3. VARIAZIONI NEL CAMPO D'UTILIZZO

Grandezza d'influenza Campo	d'influenza	Errore in% dalla lettura
		Tipico Massimo
Tensione pile 1,8 a 3,2 V 0,02%	0,1%
Temperatura -10 °C a + 55 °C 0	15% / 10 °C 0,50% / 10 °C
Umidità relativa 10 a 90%UR 0,2	% 0,5%
Tensione di alimentazione USB	5 V 0,5 % 1,5 %
Posizione dal conduttore nel sensore non deformato	Posizione qualunque	1%	2,5%
Conduttore adiacente percorso da una corrente AC	Conduttore a contatto dal sensore	0,2%	1%(2% vicino al nottolino)
Deformazione dal sensore	Forma oblunga	0,2%	1%
Reiezione dalla modalità comune	600 V tra l'inviluppo e il secondario	100 dB	80 dB
Impedanza d'ingresso dallo strumento di misura	10 kΩ a 1 MΩ	0,1%

3.4. CURVE TIPICHE DI RISPOSTA IN FREQUENZA

3.5. LIMITAZIONE IN FREQUENZA IN FUNZIONE DALL'AMPIEZZA

Per i calibri 3A, 30A, 300 A e 3000 A:

Per i calibri 3A, 30A e 300 A, e una frequenza≤20 kHz, non esiste darating in frequenza.

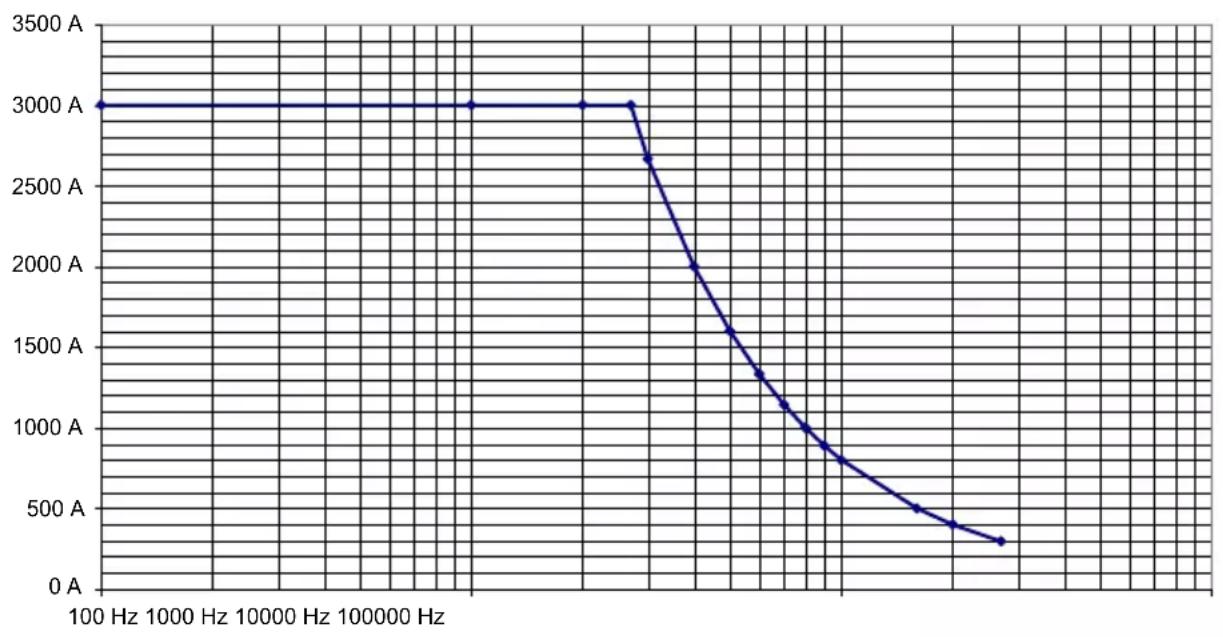

Calibro 3000 A

3.6. ALIMENTAZIONE

3.6.1 MEDIANTE PILE

L'alimentazione dallo strumento è fornita da 2 pile 1,5 V alcaline (tipo AA o LR6). La tensione nominale di funzionamento si attesta fra 1,8 e 3,2 V.

L'autonomia media è di:

■ MA110 monofase
■ 300 ore per un funzionamento continuo
■ 1800 misure di 10 minuti

■ MA130 trifase

■ 500 ore per un funzionamento continuo

■ 3000 misure di 10 minuti

Quando lo strumento non è collegato alla rete e quando la spia verde On si spegne, occorre sostituire le pile (vedi § 4.2).

3.6.2. ADATTATORE RETE (IN OPZIONE)

E' possibile alimentare lo strumento mediante un adattatore rete standard (5 VDC 100 mA), munito di una presa micro-USB di tipo B.

Quando l'adattatore è collegato e il commutatore è su OFF, la spia On è accesa fissa.

Quando lo strumento è acceso, l'intensità dalla spia On varia per indicare che le pile sono cariche. Se

la spia rimane accesa fissa, ciò significa che occorre sostituire le pile.

3.7. CONDIZIONI AMBIENTALI

Lo strumento va utilizzato nelle seguenti condizioni:

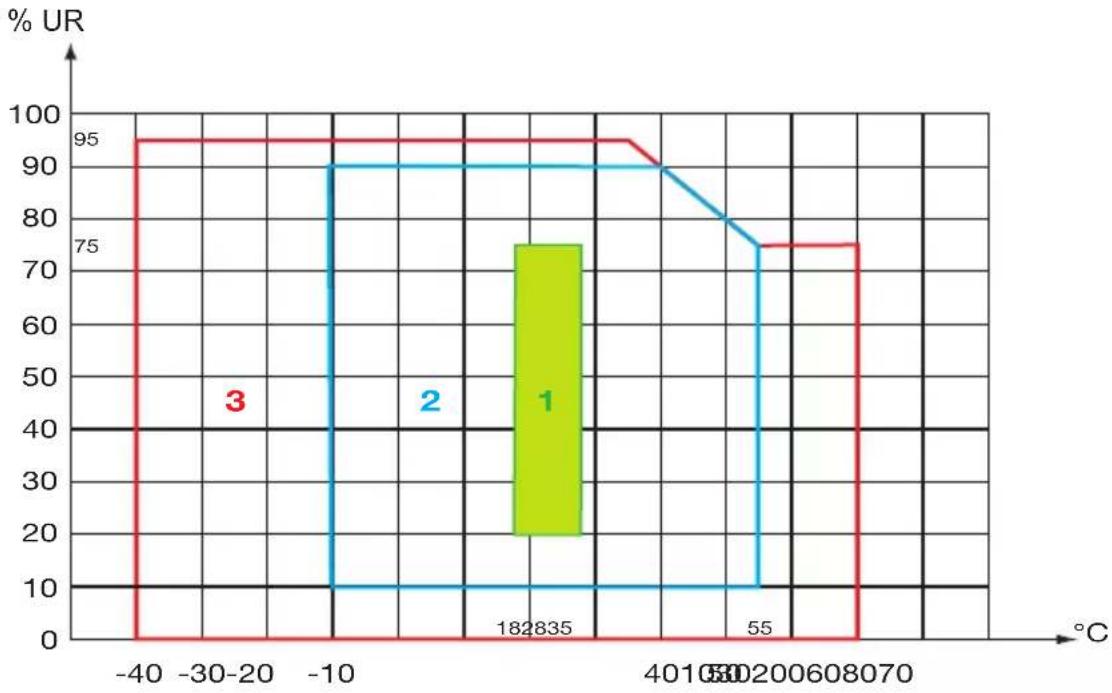

1: Campo di riferimento
2: Campo di funzionamento
3: Campo di stoccaggio (senza pila)

In caso di prolungato inutilizzo o di stoccaggio, rimuovere le pile dal loro alloggiamento. Il sensore, di per se stesso, può sopportare una temperatura massima di 90°C per 10 minuti.

Grado d'inquinamento: 2.

Altitudine: < 2000 m.

3.8. CARATTERISTICHE COSTRUTTIVE

Toro

Lunghezza (mm) 170 250 350
Diametro di serraggio (mm) 45 70 100

Cavo schermato ∅ 4 mm fra il sensore e la scatola:

MA110: 2 metri di lunghezza

MA130: 3 metri di lunghezza

Scatola:

Dimensione totale: 120 x 58 x 36 mm

MA110: Uscita mediante un cavo lungo 50 cm e 2 spine maschio ∅ 4 mm.

MA130: Uscita mediante un cavo lungo 50 cm e 3 prese BNC.

Massa dallo strumento:

■ MA110 : 300 g circa.
■ MA130 : 500 g circa.

Indice di protezione:

IP 54 per la scatola IP 67 per il sensore flessibile secondo IEC 60529

Il toro flessibile ha una buona tenuta agli oli e idrocarburi alifatici.

3.9. CONFORMITÀ ALLE NORME INTERNAZIONALI

Sicurezza elettrica secondo IEC 61010-2-032 per i sensori di tipo B.

Scatola monofasee cavo di collegamentoverso lo strumento di misura	Scatola trifasee cavo di collegamentoverso lo strumento di misura	Sensore e cavo dicollegamento verso lascatola
Doppio isolamento Doppio isolamento	Doppio isolamento
Categoria di misura: IV Categoriadi misura: III Categoria di misura	IV
Tensione assegnata: 600 V (1)	Tensione assegnata: 600 V Tensione assegnata: 600 V (1)

(1): o 1 000 V in categoria III.

L'adattatore rete (in opzione) 250 V.

3.10. COMPATIBILITÀ ELETTROMAGNETICA (CEM)

Emissione e immunità in ambiente industriale secondo IEC 61326-1.

Tranne le pile, lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualsiasi intervento non autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza.

4.1. PULIZIA

Disinserire completamente lo strumento e mettete il commutatore su OFF.

Utilizzare un panno soffice, leggermente inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto oppure un getto d'aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

Attenzione: verificate che nessun corpo estraneo ostacoli il funzionamento dal dispositivo d'innesto dal sensore.

4.2. SOSTITUZIONE DALLE PILE

La sostituzione dalle pile va effettuata quando la spia On rimane spenta in fase di messa in marcia.

■ Disinserire completamente lo strumento e mettete il commutatore su OFF.
■ Mediante un cacciavite svitate le due viti di chiusura dalla scatola.
■ Sostituite le pile scariche con pile nuove (pile 1,5V alcaline di tipo AA o LR6).
■ Inserite le pile nel loro alloggiamento rispettando la polarità.
- Richiudate la scatola e accertatevi che la chiusura sia completa e corretta.
■ Riavvitate le due viti.

Le pile e gli accumulatori scarichi non vanno trattati come rifiuti domestici. Depositati nell'apposito punto di raccolta per opportuno riciclo.

5. GARANZIA

Salvo stipulazione espressa la nostra garanzia si esercita, 24 mesi a decorrere dalla data di messa a disposizione dal materiale. L'estratto dalle nostre Condizioni Generali di Vendita sarà comunicato su domanda.

■ La garanzia non si applica in seguito a:
- Utilizzo inappropriato dallo strumento o utilizzo con un materiale incompatibile;
■ Modifiche apportate allo strumento senza l'autorizzazione esplicita dal servizio tecnico dal fabbricante;
■ Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
Adattamento a un'applicazione particolare, non prevista dalla progettazione dallo strumento o non indicata nel manuale di funzionamento;
■ Danni dovuti a urti, cadute, inondazioni.

Sensore MiniFlex® serie MA110 monofase

Fornita in scatola di cartone con:

■ due pile 1,5 V (AA o LR6),
■ una scheda di sicurezza multi-lingue,
■ un manuale d'uso in 5 lingue,
■ un certificato di verifica.

Sensore MiniFlex® serie MA130 trifase

Fornita in scatola di cartone con:

■ due pile 1,5 V (AA o LR6),
■ un set di 12 elementi identificatori e anelli per l'identificazione dai sensori di corrente e dai cavi,
■ 3 adattatori BNC femmina / 2 spine maschio ∅ 4mm (una rossa + una nera) interasse 19 mm,
■ una scheda di sicurezza multi-lingue,
■ un manuale d'uso in 5 lingue,
■ un certificato di verifica.

6.1. ACCESSORI E RICAMBI

Adattatore rete - micro USB di tipo B 5V 1A

Set di 5 strisce Velcro

Set di perni e anelli per identificare le fasi e i sensori di corrente

Set di 2 adattatori BNC femmina / 2 spine maschio ∅ 4 mm (una rossa e una nera), interasse 19 mm

Per gli accessori e i ricambi, consultate il nostro sito internet:

www.chauvin-arnoux.com

6.2. MODELLI SPECIFICI

Sensore MiniFlex® serie MA110 monofase

■ La lunghezza dal sensore può essere specifica da 20 a 100 cm, per passo di 5 cm.
La lunghezza dal cavo di collegamento fra il sensore e la scatola può essere specifica da 50 a 1000 cm, per passo di 10 cm.

Sensore MiniFlex® serie MA130 trifase

■ La lunghezza dal sensore può essere specifica da 20 a 100 cm, per passo di 5 cm.
La lunghezza dal cavo di collegamento fra il sensore e la scatola può essere specifica da 50 a 1000 cm, per passo di 10 cm.

■ L'uscita può essere costituita da:

■ 3 cavi (lunghezza da 50 cm a 300 cm, per passo di 10 cm) bi-conduttori messi a nudo e stagnati (strumento 600 V cat. III a condizione di aggiungere un connettore 600V cat. III sui conduttori.)
■ 3 cavi coassiali lunghi 50 cm, aventi all'estremità una presa BNC maschio isolata (strumento 600 V cat. III)
■ 3 cavi lunghi 50 cm aventi all'estremità 2 spine banane maschio isolate ∅ 4mm, una rossa e una nera (strumento 600 V cat. IV)

Le caratteristiche dai sensori saranno identiche a quelle dai modelli MA110 e MA130, ma la banda passante sarà specificata solo fino a 5 kHz.

È possibile aggiungere influenze supplementari in funzione della lunghezza dei cavi.

In ogni caso, per i modelli specifici, consultate il nostro servizio commerciale.

Peso del instrumento:

■ MA110: aproximadamente 300 g.
■ MA130: aproximadamente 500 g.
