MANUALE UTENTE 7922 Trumeter

ATTENZIONE: Leggere prima la pagina 34.

Contatore a relè a 6 cifre bidirezionale programmabile, con funzionamento in doppia modalità preimpostata o batch, prescala e memorizzazione dati nella EEPROM

Espanol

Pagina 20

Diagrams, Abbildungen, Diagrammes, Diagramas, Diagrammi

Italiano

Pagina 26

Page 35

Seite 35

Pagina 35

Specification

Display

LCD STN nero su verde, con retroilluminazione a LED giallo/verde.

Memoria di programma

Cicli di cancellazione/scrittura: 1.000.000

Durata: minimo 40 anni

Range di conteggio

da-99999 a 999999

Prescala di conteggio

Moliplicatore da 0,00250 a 9,99999

Divisore da 1 a 99999

Tempo di risposta in caso di reset esterno

Massimo 2mS

Ingressi di conteggio

Alta velocità: massimo 10kHz (elettronico)

(Prescala di divisione: 7kHz max)

Ciclo di servizio: massimo 60:40

Bassa velocità: massimo 30Hz (chiusura a fatto)

Contatti a relè

Carico resistivo 5A 100.000 manovre

Carico resistivo 2A 1.000.000 manovre

Tempo di reazione: <20ms

ReIe P1: Capacita UL

max. 250V AC, max. 125V DC

250VAC 1/6 HP

30VDC 5A

Relè P1: Capacità generali

AC 1250VA max 300V AC

250Vac (cosσ=1): 5A

250Vac (cos = 0,4 ): 3A

DC 150W max 220V DC

30Vdc:5A

Relè P2: Capacità UL

max. 250V AC, max. 125V DC

250VAC 1/6 HP

30VDC 5A

Relè P2: Capacità generali

AC 2000VA max 300V AC

250Vac (cos = 1 ): 5A

250Vac (cos = 0,4 ): 5A

DC 150W max 220V DC

30Vdc:5A

Alimentazione (vedi Collegamenti)

da 94 a 240V AC * 10% 50/60Hz

Capacità VA 4VA

oppure da 12 a 24VDC * 10%

corrente tipica 100mA DC (max)

Categoria di installmente (IEC 664)

Categoria di sovratensione II

(Grado di inquinamento 2)

Temperatura d'esercizio

da-10°C a +60°C

Temperatura di stoccaggio

da-20°C a +70°C

Protezione ambientale

IP65 (montaggio a pannello) utilizzando la guarnizione di tenuta fornita in dotazione (senza piatra di montaggio). Se la guarnizione viene smontata, delve essere sostituita con una nuova. Vedi pagina 39 per le dimensioni di montaggio.

Altitudine

Fino a 2000m

Umidità Relativa

Massimo 80% fino a 31^ , a scendere fino al

50% max. a 40 °C

Il Pannello Frontale

Relè P1 attivato

Stato Relè P1

ReIe P2 attivato

Numero 1

Numero 6

Reset

Conteggio

P1 o P2 o

Totale Batch

Moliplicatore prescala

Divisore prescala

Selezione

Programma

I pulsanti del pannello frontale sono utilizzati per programmare il contatore e per visualizzare e settare le preimpostazioni P1 e P2. Tutti i pulsanti possono essere disabilitatitramite l'ingresso di inibizione tastiera. (Vedi Programmazione, pagina 30).

Auto Reset (vedi a vagina 35)

Quando Auto Reset è attenuato, il contatore verrà automaticamente azzerato come segue:

Nella modalità Azzeramento, il contatore viene riazzerato al raggiungimento di P1.

Nella modalità Reset su P1, il contatore viene resettato su P1 al raggiungimento dello zero.

Reset Pannello Frontale e Reset Esterno (RST / Ext. Reset)

Un Reset può essere effettuato premendo il pulsante RST oppure applicando un segnale all'ingresso Reset Esterno. Qualsiasi relè attivo ritornerà nella propria condizione normale.

Se il funzionamento del Reset Esterno è critico ai fini della sicurezza, si raccomanda di derivare il segnale di Reset Esterno da una fonte di alimentazione indipendente che resti stabile in caso di interruzione dell'alimentazione all'unità 7922.

Preimpostazioni P1 e P2

Il minimo vale possibile per P1 e P2 è 000001 (tranne in modalità Dual Preset, quando P2 può

essere impostato su zero). P1 e P2 devono essere superiori a qualsiasi vale della

prescala di multiplicazione, altrimenti l'unità potrebbe non funzionare correttamente.

La preimpostazione P1 può essere settata in qualsiasi momento.

Nella modalità Azzeramento, la modifica verrà accettata immediamente.

Nella modalità Reset su P1, la modifica verrà accettata solo dopo un Reset.

La preimpostazione P2 può essere impostata come illustrato a seguire.

La modifica verrà accettata immediatamente

Modalità di Conteggio (vedi pagina 35)

Gli schemi molto in che modo i Relè P1 e P2 sono controllati nelle modalità Conteggio, Batch Totale e Reset.

Gli schemi molto in che modo la modalità Conteggio è resettata su zero o P1 mediante Auto Reset. In tutte le modalità, il Conteggio può essere resettato in qualsiassi momento mediante RST/Reset Esterno.

Il contatore può contare fino a 999999, fine o all'indietro fino a -99999. Oltre questi limiti, il contatore continuera a contare internamente, ma sul display comparirà in visualizzazione lampeggiante 999999 o -99999 finché il conteggio ritornerà molto il limite o finché il contatore verrà resettato tramite RST/Reset Esterno.

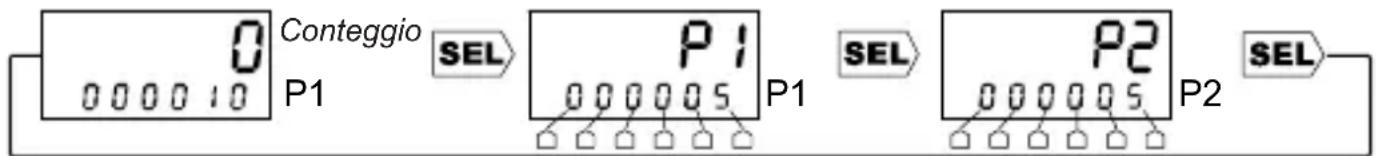

Modalità Dual Preset

Nella modalità Dual Preset, P1 e P2 sono utilizzati in modo independente per controllare il funzionamento del contatore e dei relè.

Premere SEL, quindi utilizzato i pulsanti numerici per modificare P1. Il display lampeggia. Ripremere SEL per accettare il nuovo valore P1, quindi utilizzato i pulsanti numerici per modificare P2. Premere nuovamente SEL per accettare il nuovo valore P2.

Se SEL noniene premuto entro 30 secondi dall'ultima modifica eseguita su P1 e P2, quosti ultimi ritorneranno ai valori originali.

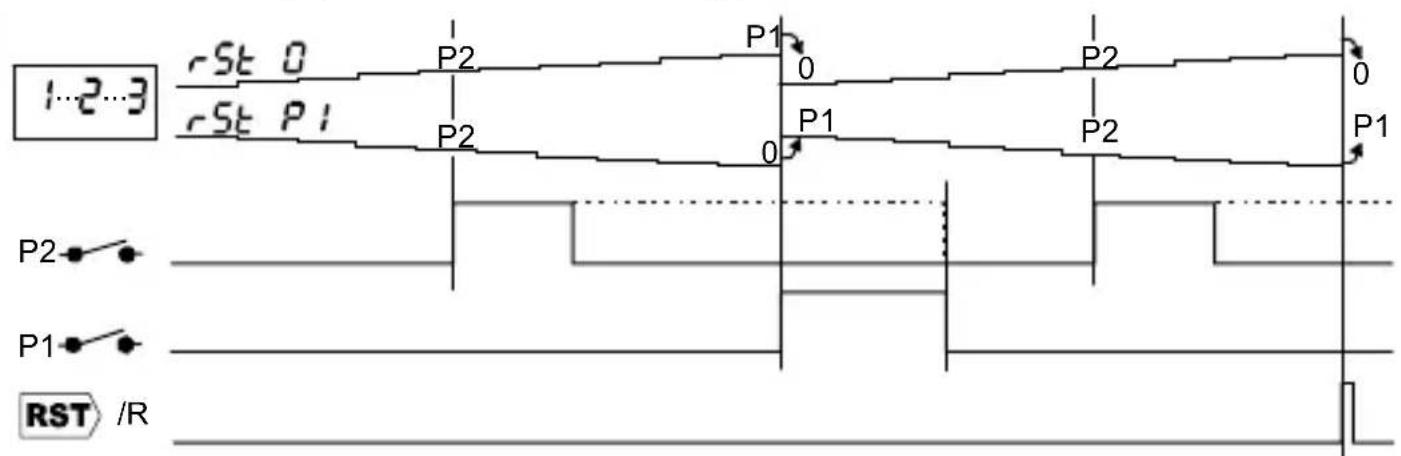

1 Dual Preset con Auto Reset attivo

Nota: Il Relè P1 non può essere impostato su Bloccato (Latched).

Nota: Se il relè P2 è impostato su Bloccato, tornerà in condizione normale contemporaneamente al relè P1.

Dual Preset con Auto Reset disattivo

Note: Se i Relè P1 o P2 sono impostati su Bloccato, torneranno quello stato normale con RST/Reset Esterno.

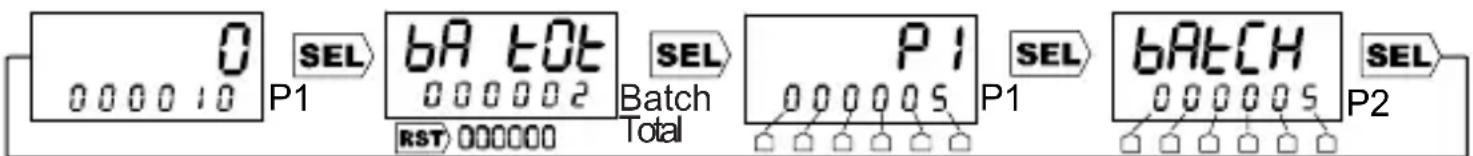

Modalita Batch

Nella modalità Batch, P1 e P2 sono utilizzati in combinazione per controllare il funzionamento del contatore e dei relè.

Impostare P1 e P2 come illustrato precedentamente per la modalità Dual Preset.

Quando è visualizzato Batch Total, il pulsante RST può essere utilizzato per azzerare e successivement per passare ciclicamente tra zero ed il valore originale. Premere SEL per accettare uno dei due valori.

Nota: Il Relè P2 non può essere impostato su Impulsivo.

Note: Il Relè P2 viene attivato quando Batch Total raggiunge P2. Tornerà dello stato normale all'azzeramento di Batch Total.

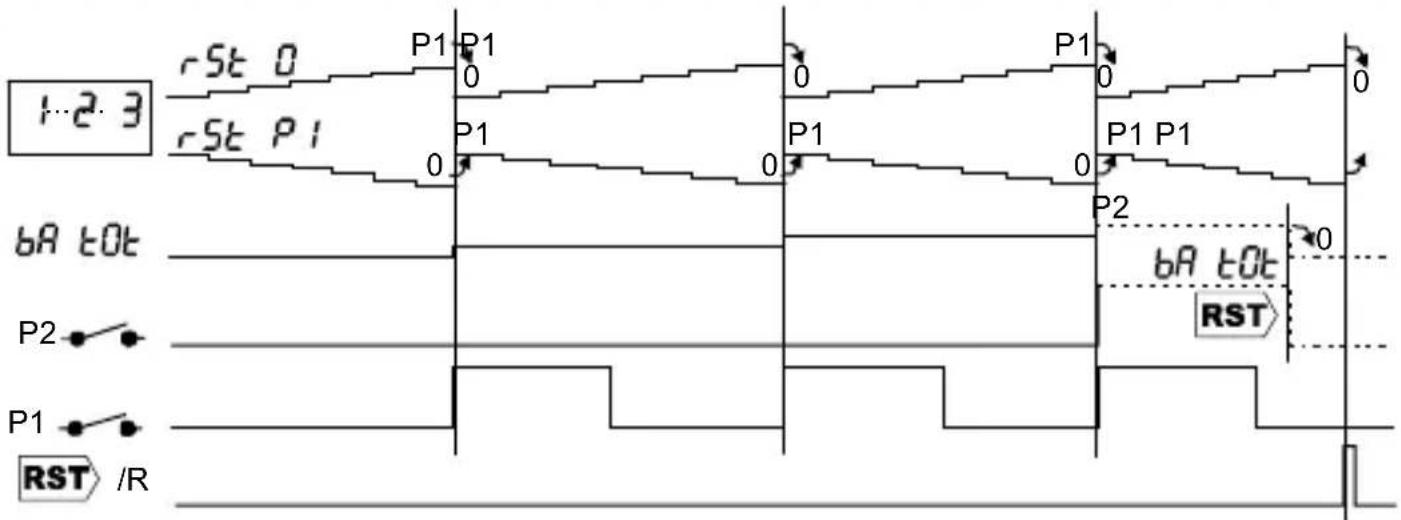

3 Modalità Batch con Auto Reset attivo

Nota: Il Relè P1 non può essere impostato su Bloccato.

Note: Batch Total incrementa con Auto Reset.

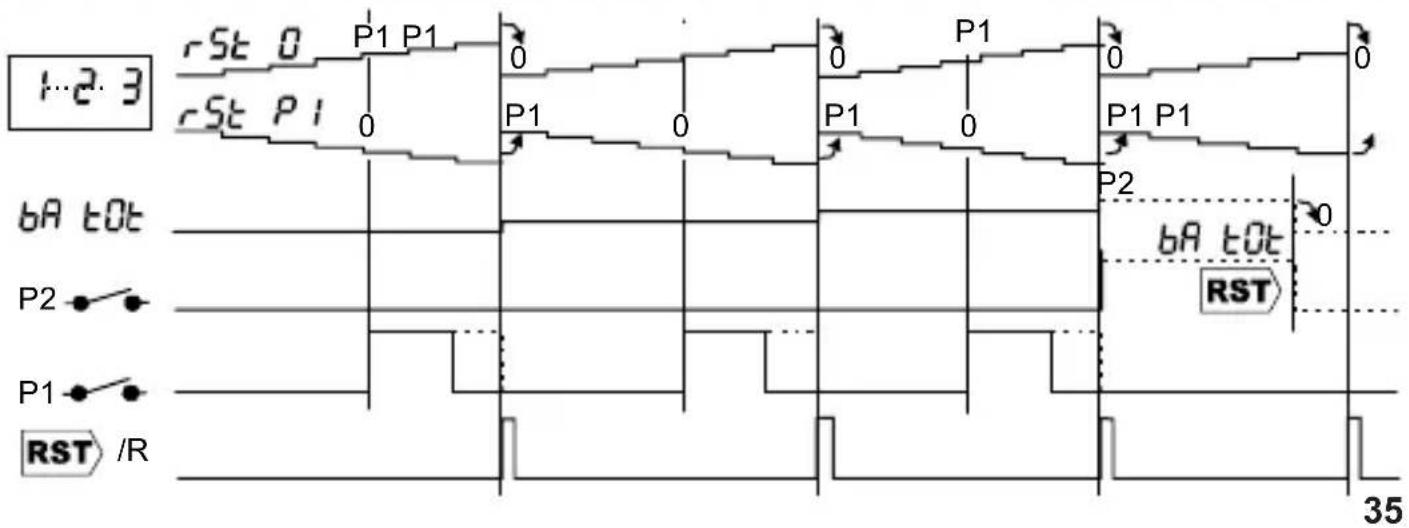

4 Modalità Batch con Auto Reset disattivo

Note: Se P1 è impostato su Bloccato, ritornerà quello stato normale con RST/Reset Esterno.

Note: Batch Total incrementa al primo RST/Reset Esterno dopo il raggiungimento di P1.

Collegamenti ATTENZIONE: Questo contatore non deve essere collegato

allo stesso modo dell'unità 7921.

Pin Descrizione Campo
1 Alimentazione DC ausiliaria -ve		0V - Vedi pin 2, sotto
2 Alimentazione DC ausiliaria +ve		Alimentazione (vedi pagne 37 e 38) I contatore più essere alimentato alla rete AC, nel qual caso i pin 1 e 2 forniscono un'alimentazione ausiliaria (+12V DC +20% - 10%, 75mA max suggerito) che all'occorrente più essere utilizzata per alimentare i sensori. In alternatively, il contatore più essere alimentato da una fonte DC esterna (12-24V DC ±10%, 100mA), collegata ai pin 1 e 2.
3 4/5 Comune		Vedi Polarità di ingressso, pagina 29
4	Ingresso Reset Esterno (Ingresso R)	Optoisolato, 12-240 V ±10% DC o 50/60Hz AC Vedi Specifica, pagina 26
5	Ingresso Inibizione Tastiera (Ingresso K)	Optoisolato, 12-240 V ±10% DC o 50/60Hz AC Vedi Specifica, pagina 26 Questo ingressso più essere utilizzato per disabilitare i pulsanti del pannello frontale, ma solo se configurato con l'opzione Inibizione. Vedi Programmazione, pagina 30
6	Neutro	da 94 a 240VAC ±10% 50/60 Hz
7	Sotto tensione
8	P2 Contatti	Contatti di relè isolati
9		50/60Hz 300V AC max, 220V DC max
10 P1 Contatto Normalmente Aperto		Vedi Specifica, pagina 26
11 P1 Contatto comune		Vedi Relè, pagina 29
12 P1 Contatto Normalmente
13 14/15	Comune	Vedi Polarità di ingressso, pagina 29
14	Ingresso B	5-30 VDC Vedi Specifica, pagina 26
15	Ingresso A

Ingressi A e B in modalità unidirezionale

Nelle due modalità Unidirezionali, il conteggio è incrementato o decrementato dall'Ingresso A, nella direzione dipende dall'Ingresso B.

Nella modalità Unidirezionale High, entrambi gli ingressi sono ingressi ad alta velocità, idonei solo per fonti di segnale elettroniche, ad esempio transitori, interruptori di prossimità, codificatori.

Nella modalità Unidirezionale Low, entrambi gli ingressi sono ingressi a bassa velocità (max. 30Hz), idonei per fonti di chiusura a fatto, ad esempio microinterruttori, relè, pulsanti. Qualsiasi rumore di fatto viene eliminato mediante filtrazione. Possono essere utilizzatianche per fonti di segnale elettroniche.

Ingressi A e B in Modalità Quadratura

Nella modalità Quadratura, il conteggio viene incrementato o decrementato a seconda della differenza di fase tra l'ingresso A e l'ingresso B.

In Questa modalità, entrambi gli ingressi sono ingressi ad alta velocità, idonei unicamente per fonti di segnale elettroniche, ad esempio transitori, erruttori di prossimità, codificatori.

Ingresso K (Inibizione tastiera) e Ingresso R (Reset)

Entrambi gli ingressi sono ingressi a bassa velocità come sopra descriotto.

Cavi

Le massime dimensioni di cavo compatibili con il connettore sono le seguenti: sezione trasversale 2,5mm2; diametro 1,8mm (equivalente ad un cavo rigido 13 AWG).

Ogni cavo di segnale collegato a quello dispusitivo non puo essere piu lungo di 30 metri

Se i cavi di segnale sono installati su un percorso esterno all'edificio, è necessario installare dispositivi di protezione di rete addizzionali.

Polarità d'Ingresso (vedi pagina 37)

Gli ingressi A e B (pin 15 e 14) possono essere ingressi dc sink o source, a seconda del tipo di cablaggio rispetto all'ingresso Comune (pin 13), come illustrato negli esempi seguenti e alle pagine 37 e 38. Il Pin 1 deve essere collegato come illustrato negli esempi fatto.

Gli ingressi optoisolati K e R (pin 5 e 4) possono essere ingressi ac o dc sink o source, a seconda del tipo di cablaggio rispetto all'ingresso Comune (pin 3), come illustrato negli esempi seguenti e alle pagine 37 e 38.

Solo K R sono completamente isolate dai pin di alimentazione.

Ingressi Sink (NPN)

Questi pin devono sempre essere correttamente collegati affinché i rispetti ingressi possano funzionare correttamente.

Per i segnali dc a +V o -V, come illustrato negli esempi precedenti e a pagina 37.

Per i segnali ac (solo 5/4/3) come molto nell'esempio 4 a pagina 37.

Direzione di Conteggio (vedi pagina 36)

In tutte le modalità, la direzione di conteggio dipende alla modalità Reset (vedi Programmazione) e dal cablaggio Sink/Source, come illustrato nei corrispondenti schemi. La direzione di conteggio e i bianchi che innescano il conteggio sono illustrati dalle frece. Per la modalità unidirezionale, le direzioni di conteggio ottenable con il circuito aperto dell'ingresso B sono contrassegnati con *.

Nota: La direzione di conteggio non deve variare in meno di 25~ s , altrimenti l'unità potrebbe non funzionare correttamente.

ReIe (vedi pagina 38)

E' possibile programmare il relè P2 per essere aperto o chiuso normalmente. Nel caso del relè P1, il contatto P1A più essere programmatico per essere aperto o chiuso normalmente. P1B sare sempre l'opposto di P1A.

I relè possono essere programmati indipendentemente per funzionare in modalità impulsiva o bloccata. Nella modalità impulsiva (Il relè P1: solo Auto Reset disattivato), il relè funzionera per un periodo di tempo impostato dal programma. Nella modalità bloccata, il relè si attiverà e restera in tale condizione fino al reset.

I relè possono essere programmati per tornare in uno stato di sicurezza noto nell'eventualità di una caduta di alimentazione o con l'attivazione del modo programmazione. Sono previste le tre seguenti alternative:

Corrente - i contatti restano quello stesso stato antecedente all'evento;

Reset - i contatti tornano nel loro normale stato non attivato;

Set - i contatti ritornano nel loro normale stato attivato.

Programmazione

• Premere e tenere premuto PGM per 3 secondi per accedere alla modalità Programmazione.
• Premere il tasto numerico 1 per passare da un menu all'altro o PGM per uscire alla modalità Programmazione.
• Premere SEL per selezionare un menu, quando il pulsante numerico 1 per far scorrere le opzioni disponibili.
• Premere SEL per selezionare una opzione o PGM per uscire dal menuenza modifiche.
• Premere i pulsanti numerici per intervenire su una impostazione numerica, ad esempio la durata d'impulso.
• Premere SEL per accettare l'impostazione oppure PGM per uscireenza modifiche.
• Premere PGM una o due volte per uscire alla modalità Programmazione.
  Menu Punto Decimale
  Menu Prescala
  Menu Modalità Ingresso
  Menu Modalità Batch
  Menu Modalità Reset
  Menu Inibizione
  Menu Auto Reset
  Menu Condizione Relè P1
  Menu Tipo Relè P1
  Menu Stato Sicurezza Relè P1
  Menu Condizione Relè P2
  Menu Tipo Relè P2
  Menu Stato Sicurezza Relè P2
  Menu Retroilluminazione LCD
  Uscita alla modalità Programmazione

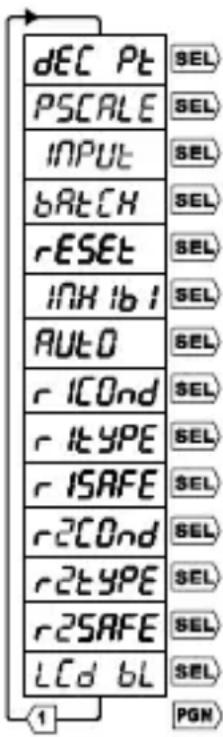

Menu Principale

Se la Modalità Prescala o Reset o Batch viene modificata, la nuova configurazione diventerà pienamente effettiva solo après l'uscita alla modalità Programmazione, E SUCCESSIVAMENTE DOPO un reset.

Punto Decimale

Il punto decimale più trovarsi in una di tre posizioni, oppure off.

Prescala

E' possibile utilizzato un fattore di multiplicazione o divisione. Se viene utilizzata una prescala di multiplicazione n, il contatore conterà: 0, n, 2n, 3n ecc. Se viene utilizzata una prescala di divisione n, il contatore incrementerà o decremente r ad agli nmo impulso d'ingresso.

Modalità Ingresso

Vedi Modalità d'ingresso.

Modalità Batch

Vedi Modalità di Conteggio

Modalità Reset

Vedi Modalità Auto Reset e Conteggio

Inibizione

Vedi Pannello Frontale

Auto Reset

Vedi Modalità Auto Reset e Conteggio

Relè P1 e P2

Vedi Relè

• Le modalità Auto Reset Attivato e Relè P1 Bloccato non possono essere impostate contemporaneamente.
  ** Nella Modalità Batch, il Relè P2 non può essere impostato su Impulsivo.

Retroilluminazione LCD:

può essere acceso, spento o accendersi per 30 secondi con la pressione di un pulsante.

Punto Decimale

Nessun punto decimale

1 posizione decimalale

2 positivi decimali

3 positizioni decimali

Menu principale

Prescala

Nessuna prescala

Multiplicazione

Division

Menu principale

Multiplicazione

Divisione

Condizione del Relè P1

P1A Normalmente aperto

P1A Normalmente chiuso

Menu principale

TiporelèP1

Impulsivo

Bloccato *

Menu principale

Impulsivo

Stato di Sicurezza del Relè P1

Stato attuale

Stato normale

Stato attenuato

Menu principale

Modalità Ingresso

Alta velocità unidirezionale

Alta velocità quadratura

Bassa velocità unidirezionale

Menu principale

Condizione del Relè P2

Normalmente aperto

Normalmente chiuso

Menu principale

Modalità Batch

Modalità Batch disattivata

Modalità Batch attivata **

Menu principale

TiporelEP2

Impulsivo ** SEL

Bloccato

Menu principale

Modalità Reset

Azzeramento

Reset su P1

Menu principale

Impulsivo

Stato di Sicurezza del Relè P2

Stato attuale

Stato normale

Stato attenuato

Menu principale

Inibizione

Programmazione

Programmazione e Preimpostazioni

Tutti i pulsanti

Menu principale

Retroilluminatione LCD

On

Off

Ritardo

Menu principale

Auto Reset

Auto Reset attivato *

Auto Reset disattivato

Menu principale

Installation

L'INSTALLAZIONE E LA MANUTENZIONE DEVONO ESSERE ESEGUITE ESCLUSIVAMENTE DA PERSONALE DEBITAMENTE QUALIFICATO. IN CORRISpondenza DEI MORSETTI DI COLLEGAMENTO POTREBBERO ESSERE PRESENTI TENSIONI PERICOLOSE.

Installazione

Il presente prodotto deve essere installato secondo i requisiti di funzionamento e installazione della Categoria di Sovratensione Il ed il Grado di Inquinamento 2 (come definito da IEC 664).

L'unità delve essere installata in una idonea custodia, accessibile unicamente al personale qualificato. Si rimanda alla pagna 39 per le dimensioni per il montaggio a pannello.

Se l'unità è alimentata in corrente alternata, utilizzare un fusabile idoneo. Si raccomanda un fusabile tipo - S504 - 250mA prodotto da Bussmann.

Dettagli del fusibile: Resistenza a sovracorrenti transitorie 250mA , capacità 250VAC, capacità di aperture 35A a 250VAC, riconoscimento UL (reg. n°. E75865), conforme con IEC127.

I circuiti di uscita a relè devono essere equipaggiati con fusibili compatibili con la tensione e la corrente di commutazione.

Tutti i conduitori che portano tensioni pericolose devono essere dotati di meccanismi di commutazione o scollegamento esterni che garantiscano almeno 3mm di separazione a livello di tutti i poli.

L'installazione o l'utilizzo dell'unità in contravvenzione con i requisiti che precedono può compensettere la sicurezza elettrica dell'unità.

Manutenzione

Assicurarsi che tutte le fonti di alimentazione dell'unità siano adeguatamente isolate prima di procedere alla manutenzione, ispezione o pulizia.

All'interno dell'unità non sono presenti componenti manutenibili dall'utente. Evitare nel modo più assoluto di aprire la custodia dello strumento.

Controllare regolarmente tutti i collegamenti esterni. Sostituire eventuali cavi danneggiati e riserrare qualiasi collegamento allentato. Utilizzato un panno asciutto per pulire la custodia dell'unità.

Count Modes, Zählermodi, Modes Compteur, Modo de Contaje, Modalità Conteggio

1

2

3

4

Input Modes, Eingangsmodi, Modes d'entrée, Modos de Entrada, Modalità Ingresso

Unidirectional, Unidirektional, Unidirectionnel, Unidireccional, Unidirezionale
