FX-WB - Banco da lavoro Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Banco da lavoro 5 in 1
Marca	Fuxtec
Modello	FX-WB
Dimensioni del piano di lavoro	94 x 48 cm
Altezze di lavoro regolabili	52, 66, 80 cm
Capacità di carico massima	150 kg (tutte le modalità)
Peso netto	13 kg
Modalità d'uso	Banco da lavoro, cavalletto per seghe, elevatore, tavola rotante, ausilio al trasporto
Tipo di ruote	2 fisse + 2 universali con freno
Materiale principale	Acciaio
Utilizzo previsto	Interno, per appassionati del fai-da-te
Istruzioni di sicurezza	Leggere il manuale, utilizzare su superficie piana, non salire sul banco in modalità impalcatura con piedi estesi, non sovraccaricare
Manutenzione	Controllare regolarmente lo stato, pulire lo sporco, riparazione dopo parere del servizio clienti
Contenuto della confezione	Banco da lavoro assemblato, 4 ruote, guarnizioni, viti, connettore a serraggio rapido, corda di traino
Pezzi di ricambio e riparabilità	Disponibili su richiesta presso il servizio clienti Fuxtec

Domande frequenti - FX-WB Fuxtec

Quali sono le modalità d'uso del banco da lavoro Fuxtec FX-WB?

Il banco da lavoro Fuxtec FX-WB può essere utilizzato in 5 modalità: banco da lavoro mobile, cavalletto per seghe, elevatore/impalcatura, tavola rotante e ausilio al trasporto. Il passaggio da una modalità all'altra avviene facilmente seguendo le istruzioni del manuale.

Qual è la capacità di carico massima del banco da lavoro?

La capacità di carico massima è di 150 kg in tutte le modalità d'uso (banco da lavoro, cavalletto per seghe, elevatore, tavola rotante).

Come montare le ruote sul banco da lavoro?

Le ruote sono fornite sul retro del banco. È necessario utilizzare le guarnizioni fornite e avvitare le ruote con un cacciavite. Le 2 ruote universali con freno si montano sotto il compasso, le 2 fisse dall'altro lato.

Posso utilizzare il banco da lavoro all'aperto?

No, il banco da lavoro è destinato esclusivamente all'uso interno e deve essere conservato in un luogo asciutto, al riparo dalla pioggia e dall'umidità.

Come regolare l'altezza di lavoro?

Ci sono 3 altezze: 52 cm (modalità impalcatura), 66 cm e 80 cm. Per regolare, sbloccare i piedi tirando l'interruttore laterale ed estrarre i piedi interni fino all'altezza desiderata.

È sicuro utilizzare il banco da lavoro come impalcatura con i piedi estesi?

No, è vietato utilizzare la modalità impalcatura quando le gambe sono estese. I piedi interni non sono progettati per questa funzione e ciò presenta un rischio di ribaltamento.

Come mantenere il banco da lavoro?

Controllare regolarmente lo stato generale, pulire lo sporco e la polvere con un panno asciutto. Per qualsiasi riparazione, contattare il servizio clienti Fuxtec.

Quali sono le principali precauzioni di sicurezza?

Leggere tutte le istruzioni, utilizzare su una superficie piana e stabile, non sovraccaricare (max 150 kg), tenere le mani lontane dalle parti mobili e non salire mai sul banco in modalità impalcatura con piedi estesi.

Il prodotto viene consegnato assemblato?

Sì, il banco da lavoro viene consegnato completamente assemblato. Devi solo montare le 4 ruote utilizzando le guarnizioni e le viti fornite.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio, come ruote, guarnizioni o connettori, sono disponibili su richiesta presso il servizio clienti Fuxtec. Contattali per qualsiasi ordine o riparazione.

MANUALE UTENTE FX-WB Fuxtec

Tavola rotante e aiuto al trasporto....36

Modalità di impalcatura / Elevazione 38

Modalità banco da lavoro / cavalletto da sega.... 39

AVVERTENZE 40

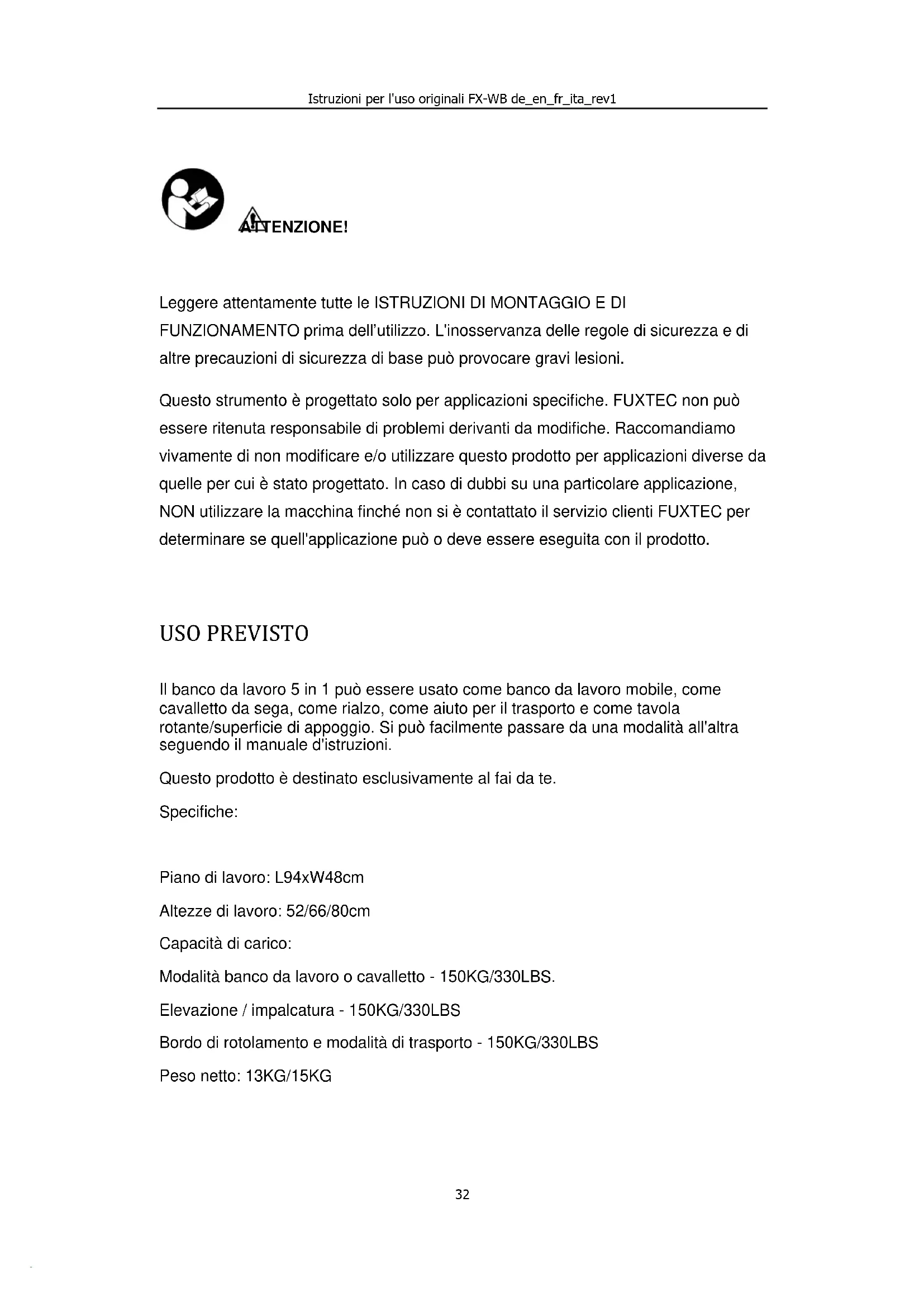

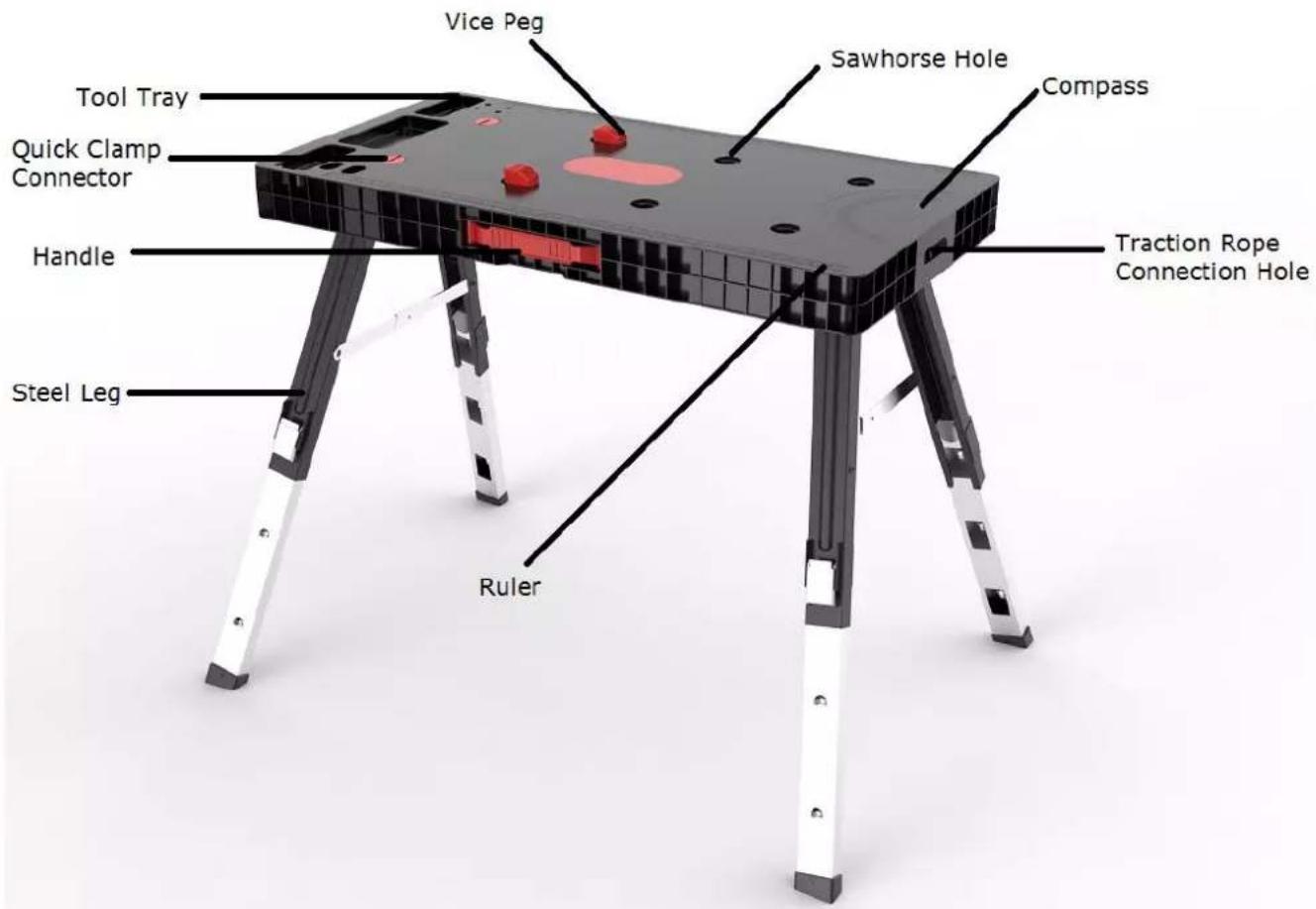

PRESENTAZIONE

Leggere attentamente tutte le ISTRUZIONI DI MONTAGGIO E DI

FUNZIONAMENTO prima dell'utilizzo. L'inosservanza delle regole di sicurezza e di altre precauzioni di sicurezza di base può provocare gravi lesioni.

Questo strumento è progettato solo per applicazioni specifiche. FUXTEC non può essere ritenuta responsabile di problemi derivanti da modifiche. Raccomandiamo vivamente di non modificare e/o utilizzare questo prodotto per applicazioni diverse da quelle per cui è stato progettato. In caso di dubbi su una particolare applicazione, NON utilizzare la macchina finché non si è contattato il servizio clienti FUXTEC per determinare se quell'applicazione può o deve essere eseguita con il prodotto.

USO PREVISTO

Il banco da lavoro 5 in 1 può essere usato come banco da lavoro mobile, come cavalletto da sega, come rialzo, come aiuto per il trasporto e come tavola rotante/superficie di appoggio. Si può facilmente passare da una modalità all'altra seguendo il manuale d'istruzioni.

Questo prodotto è destinato esclusivamente al fai da te.

Specifiche:

Piano di lavoro: L94xW48cm

Altezze di lavoro: 52/66/80cm

Capacità di carico:

Modalità banco da lavoro o cavalletto - 150KG/330LBS.

Elevazione / impalcatura - 150KG/330LBS

Bordo di rotolamento e modalità di trasporto - 150KG/330LBS

Peso netto: 13KG/15KG

NORME GENERALI DI SICUREZZA

• Assicurarsi che tutte le parti mobili siano libere da interferenze.
• Tenere le mani lontano da tutte le parti in movimento.
• Assicurarsi che il banco da lavoro sia usato in un luogo asciutto e protetto dalla pioggia. Il prodotto è destinato esclusivamente all'USO INTERNO.
• Non conservare o utilizzare all'aperto o in un ambiente umido.

• Mantenere l'area di lavoro ben illuminata.

• Assicuratevi che sia sbilanciato. Quando si utilizza questo prodotto in tutte le modalità, si prega di tenere il vostro corpo o un oggetto pesante al centro o sulla superficie per evitare il sbilanciamento eccessivo. Se usato in modo improprio, può ribaltarsi e causare lesioni.

• Quando si trasporta il banco da lavoro in un veicolo, legarlo sempre saldamente per evitare movimenti e possibili danni.
• Assicurarsi che tutti i bulloni e le manopole di montaggio siano stretti e che tutte le gambe siano bloccate in posizione prima di utilizzare il banco da lavoro..

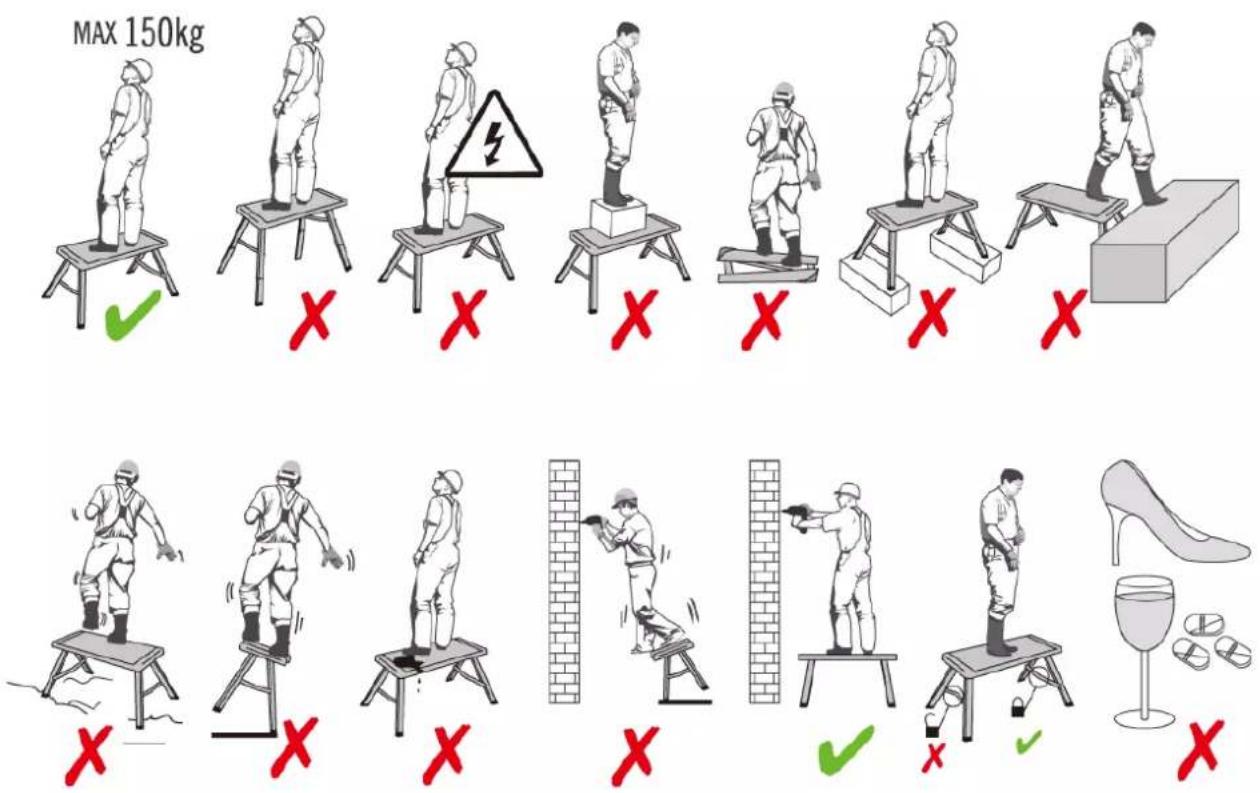

NON UTILIZZARE LA MODALITÀ IMPALCATURA QUANDO LE GAMBE SONO ESTESE.

• Utilizzare sempre questo prodotto su una superficie stabile e piana. L'uso improprio o il sovraccarico possono provocare gravi lesioni.
• Quando si usa questo prodotto con utensili elettrici, si prega di seguire le istruzioni d'uso del produttore.
• Il prodotto deve essere usato solo per lo scopo prescritto. Qualsiasi uso diverso da quello specificato in queste istruzioni è considerato un uso improprio. La società Fuxtec non è responsabile per eventuali danni o lesioni derivanti da tali casi di utilizzo.

La società Fuxtec non è responsabile di eventuali modifiche al dispositivo o di eventuali danni derivanti da esse.

Si prega di osservare le seguenti istruzioni di sicurezza, che si trovano anche sul prodotto:

Il tuo banco da lavoro 5 in 1 arriva completamente assemblato. Basta tirarlo fuori dalla scatola e seguire i semplici passi di montaggio ed è pronto all'uso.

1. Modalità banco di lavoro

1. Funzione impalcatura / elevazione

1. Tavola rotante e aiuto al trasporto

Tavola rotante e aiuto al trasporto

Si prega di seguire i seguenti passi per installare le rotelle.

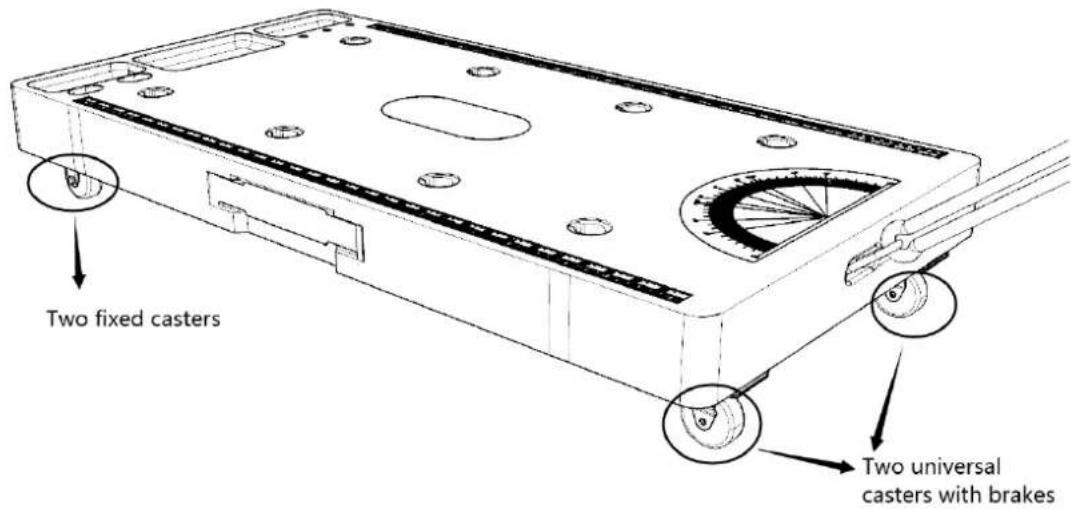

1. Individuare le rotelle, le guarnizioni e i bulloni sul retro del banco da lavoro, quindi allineare tutti i bulloni, le guarnizioni e le rotelle. Si noti che le 2 ruote universali con freni devono essere installate sotto la bussola e le 2 ruote fisse di sinistra devono essere installate dall'altro lato.

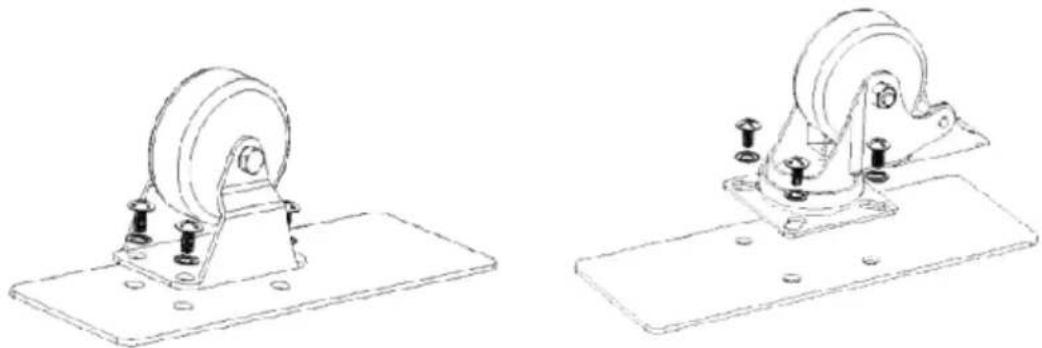

1. Mettere una guarnizione sul foro della vite e fissare la vite con un cacciavite.
2. girare la rotella per fissare le 4 viti, assicurarsi che le rotelle siano completamente avvitate in modo sicuro.
3. seguire i passi 1-3 per installare le altre 3 rotelle, quindi la vostra tavola rotante è pronta per l'uso.
4. collegare una corda di traino al foro di traino, quindi l'aiuto al trasporto è pronto per l'uso.

CONSIGLIO: Come montare le ruote

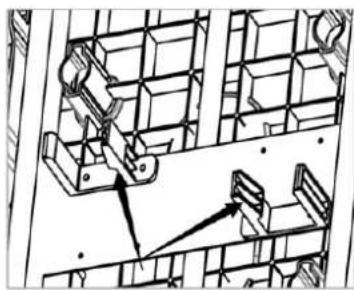

Le 4 rotelle sono imballate sul retro del banco da lavoro e devono essere montate dal consumatore dopo l'acquisto. Si prega di notare quanto segue durante il montaggio:

1. utilizzare sempre le guarnizioni fornite nella scatola. Vedi le illustrazioni qui sopra.
2. ci sono 2 ruote universali/girevoli più 2 ruote fisse nel set, e ogni set di ruote ha la sua posizione. Si prega di fare riferimento all'illustrazione qui sopra.

Modalità di impalcatura / Elevazione

1. Rilasciare tutte le gambe dalla loro posizione bloccata, quindi ruotare ogni coppia di gambe fino a quando non è più possibile muoverle.
2. Assicurarsi che la traversa sia bloccata spingendola verso il basso. Ripetere questo processo per tutti gli altri sostegni trasversali per creare un'impalcatura / elevazione sicura.

Le gambe interne non sono progettate per questa funzione.

Modalità banco da lavoro / cavalletto da sega

1. impostare prima le gambe seguendo gli stessi passi della sezione Modalità impalcatura.

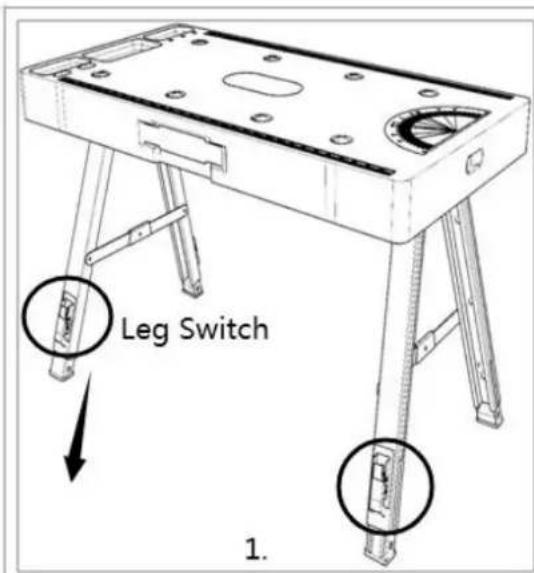

2. Tirare verso l'alto l'interruttore di sblocco sul lato di ogni gamba per sbloccarle, quindi estrarre le gambe interne all'altezza del banco da lavoro, 66 cm o 80 cm. Ci sono 3 posizioni di bloccaggio, ciascuna per un'altezza. Il più basso è per la modalità di impalcatura ed è 52cm, il secondo è 66cm e il più alto è 80cm. Posizionare con cura il banco da lavoro in posizione 39iccolo39 su una superficie stabile e piana.

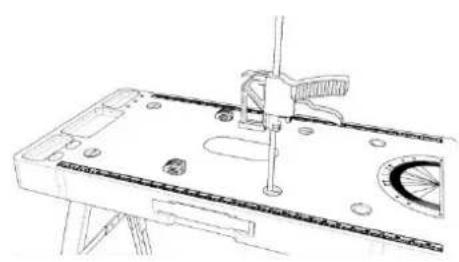

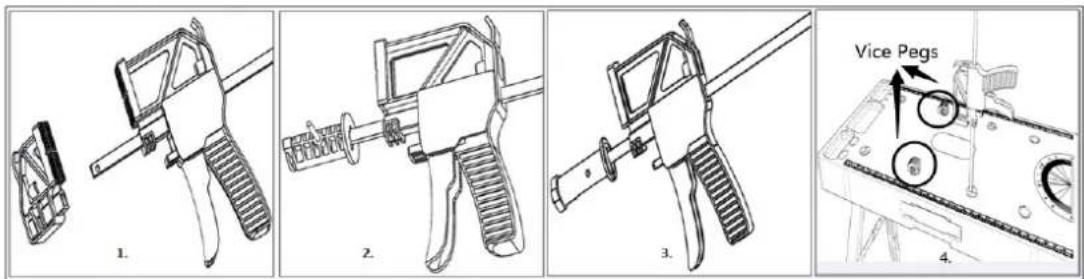

1. Si prega di seguire I passi qui sotto per collegare il morsetto rapido.

2. Rimuovete la 40iccolo parte in plastica del vostro morsetto rapido (Fig. 1);

3. Inserire l'asta d'acciaio nel nostro connettore (Fig. 2) e far scorrere il perno nel foro di bloccaggio, assicurarsi che siano saldamente collegati (Fig. 3);
4. Inserire il connettore nel foro del cavalletto sulla superficie del banco di lavoro e ruotarlo di almeno 30 gradi (Fig. 4);
5. Utilizzando I 2 perni della morsa sul banco di lavoro, completate un cavalletto.

NOTA: NON salire sul banco da lavoro mentre le gambe sono estese.

AVVERTENZE

Mantenete il vostro banco di lavoro.

Si raccomanda di controllare le condizioni generali di ogni banco da lavoro prima di usarlo. Mantenete il vostro banco da lavoro in buone condizioni controllando regolarmente che sia perfettamente funzionante. Qualsiasi riparazione deve essere effettuata solo dopo aver consultato il servizio clienti FUXTEC.

Pulire regolarmente lo sporco e la polvere dal banco di lavoro.
