Produkttyp	5-in-1 Werkbank
Marke	Fuxtec
Modell	FX-WB
Arbeitsplattenmaße	94 x 48 cm
Einstellbare Arbeitshöhen	52, 66, 80 cm
Maximale Tragfähigkeit	150 kg (alle Modi)
Nettogewicht	13 kg
Nutzungsmodi	Werkbank, Sägebock, Hubvorrichtung, Rollbrett, Transporthilfe
Rollentyp	2 feste + 2 lenkbare mit Bremse
Hauptmaterial	Stahl
Verwendungszweck	Innenbereich, für Heimwerker
Sicherheitshinweise	Bedienungsanleitung lesen, auf ebener Fläche verwenden, nicht auf die Werkbank im Gerüstmodus mit ausgefahrenen Beinen steigen, nicht überladen
Wartung	Regelmäßig den Zustand prüfen, Schmutz reinigen, Reparatur nach Rücksprache mit dem Kundendienst
Lieferumfang	Montierte Werkbank, 4 Rollen, Dichtungen, Schrauben, Schnellspannverbinder, Zugseil
Ersatzteile und Reparierbarkeit	Auf Anfrage beim Fuxtec-Kundendienst erhältlich

Häufig gestellte Fragen - FX-WB Fuxtec

Welche Nutzungsmodi hat die Fuxtec FX-WB Werkbank?

Die Fuxtec FX-WB Werkbank kann in 5 Modi verwendet werden: mobile Werkbank, Sägebock, Hubvorrichtung/Gerüst, Rollbrett und Transporthilfe. Der Wechsel zwischen den Modi erfolgt einfach gemäß der Bedienungsanleitung.

Wie hoch ist die maximale Tragfähigkeit der Werkbank?

Die maximale Tragfähigkeit beträgt 150 kg in allen Nutzungsmodi (Werkbank, Sägebock, Hubvorrichtung, Rollbrett).

Wie montiere ich die Rollen an der Werkbank?

Die Rollen sind an der Rückseite der Werkbank angebracht. Verwenden Sie die mitgelieferten Dichtungen und schrauben Sie die Rollen mit einem Schraubendreher fest. Die 2 lenkbaren Rollen mit Bremse werden unter dem Kompass montiert, die 2 festen auf der anderen Seite.

Kann ich die Werkbank im Freien verwenden?

Nein, die Werkbank ist nur für den Innenbereich bestimmt und sollte an einem trockenen Ort, geschützt vor Regen und Feuchtigkeit, gelagert werden.

Wie stelle ich die Arbeitshöhe ein?

Es gibt 3 Höhen: 52 cm (Gerüstmodus), 66 cm und 80 cm. Zum Einstellen entriegeln Sie die Beine, indem Sie den Schalter an der Seite ziehen, und ziehen Sie die inneren Beine auf die gewünschte Höhe heraus.

Ist es sicher, die Werkbank als Gerüst mit ausgefahrenen Beinen zu verwenden?

Nein, es ist verboten, den Gerüstmodus zu verwenden, wenn die Beine ausgefahren sind. Die inneren Beine sind nicht für diese Funktion ausgelegt und es besteht Kippgefahr.

Wie pflege ich die Werkbank?

Überprüfen Sie regelmäßig den allgemeinen Zustand, reinigen Sie Schmutz und Staub mit einem trockenen Tuch. Für Reparaturen wenden Sie sich an den Fuxtec-Kundendienst.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Lesen Sie alle Anweisungen, verwenden Sie die Werkbank auf einer ebenen und stabilen Oberfläche, überladen Sie sie nicht (max. 150 kg), halten Sie Hände von beweglichen Teilen fern und steigen Sie nie auf die Werkbank im Gerüstmodus mit ausgefahrenen Beinen.

Wird das Produkt montiert geliefert?

Ja, die Werkbank wird vollständig montiert geliefert. Sie müssen nur die 4 Rollen mit den mitgelieferten Dichtungen und Schrauben montieren.

Wo finde ich Ersatzteile?

Ersatzteile wie Rollen, Dichtungen oder Verbinder sind auf Anfrage beim Fuxtec-Kundendienst erhältlich. Kontaktieren Sie diesen für Bestellungen oder Reparaturen.

BEDIENUNGSANLEITUNG FX-WB Fuxtec

Original-Bedienungsanleitung 5in1 Werkbank

FX-WB

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

Inhalt

PRÄSENTATION....2

BESTIMMUNGSGEMÄSSE VERWENDUNG: 3

Technische Daten: 4

ALLGEMEINE SICHERHEITSREGELN 4

WICHTIGE SICHERHEITSHINWEISE....5

MONTAGE....7

Rollbrett und Transporthilfe....7

Gerüst-Modus / Erhöhung 9

Werkbank- / Sägebockmodus 10

WARTUNG....11

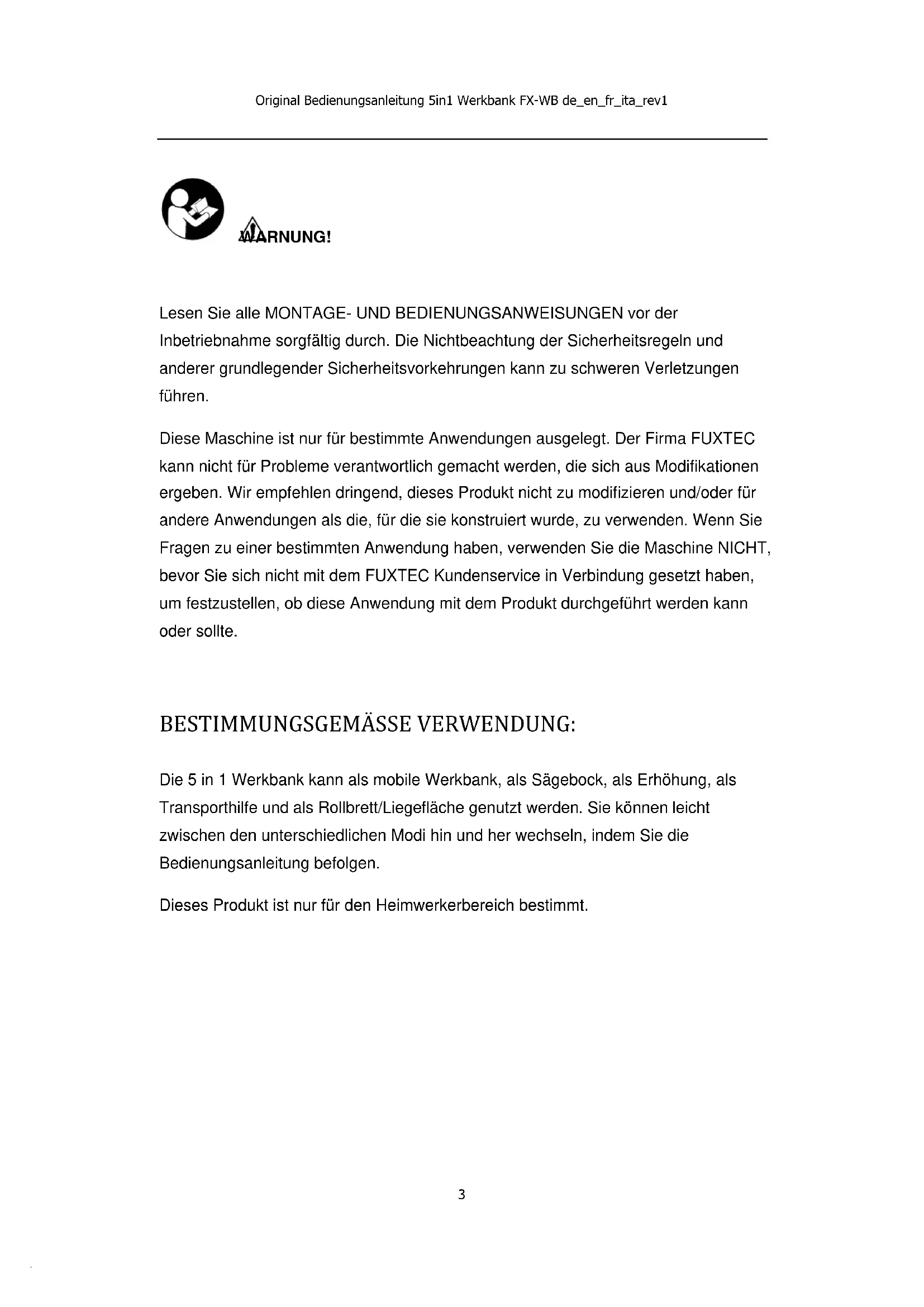

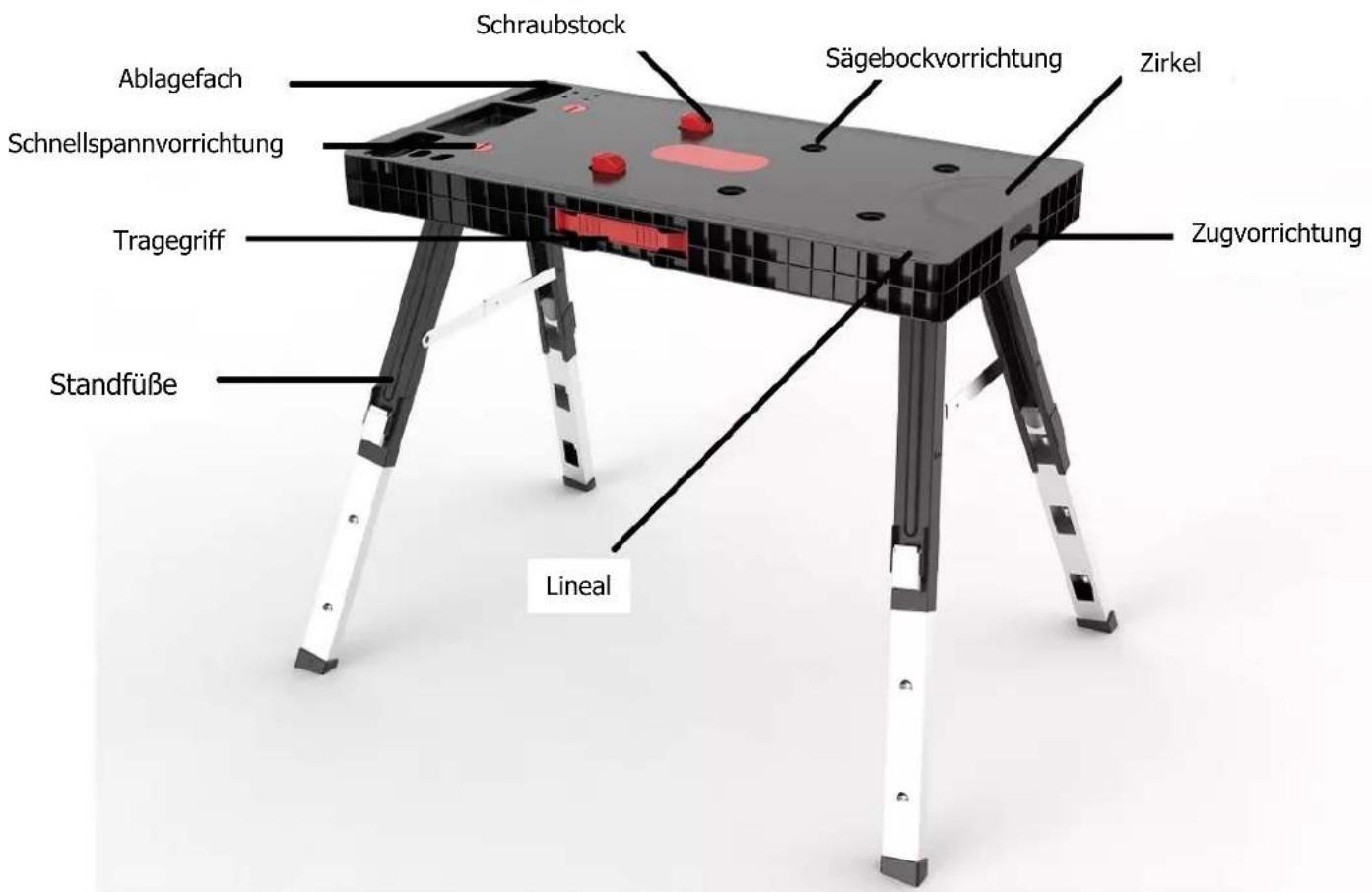

PRÄSENTATION

WARNUNG!

Lesen Sie alle MONTAGE- UND BEDIENUNGSANWEISUNGEN vor der Inbetriebnahme sorgfältig durch. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

Diese Maschine ist nur für bestimmte Anwendungen ausgelegt. Der Firma FUXTEC kann nicht für Probleme verantwortlich gemacht werden, die sich aus Modifikationen ergeben. Wir empfehlen dringend, dieses Produkt nicht zu modifizieren und/oder für andere Anwendungen als die, für die sie konstruiert wurde, zu verwenden. Wenn Sie Fragen zu einer bestimmten Anwendung haben, verwenden Sie die Maschine NICHT, bevor Sie sich nicht mit dem FUXTEC Kundenservice in Verbindung gesetzt haben, um festzustellen, ob diese Anwendung mit dem Produkt durchgeführt werden kann oder sollte.

BESTIMMUNGSGEMÄSSE VERWENDUNG:

Die 5 in 1 Werkbank kann als mobile Werkbank, als Sägebock, als Erhöhung, als Transporthilfe und als Rollbrett/Liegefläche genutzt werden. Sie können leicht zwischen den unterschiedlichen Modi hin und her wechseln, indem Sie die Bedienungsanleitung befolgen.

Dieses Produkt ist nur für den Heimwerkerbereich bestimmt.

Technische Daten:

Arbeitsplatte: L94xW48cm

Arbeitshöhen: 52/66/80cm

Tragfähigkeit:

Werkbank- oder Sägebockmodus – 150KG/330LBS

Erhöhung / Gerüst – 150KG/330LBS

Rollbrett und Transportmodus – 150KG/330LBS

Nettogewicht: 13KG/15KG

ALLGEMEINE SICHERHEITSREGELN

WARNUNG: Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

VORSICHT: Erlauben Sie Personen nicht, diese Werkbank zu bedienen oder zu montieren, bevor sie diese Anleitung gelesen und ein gründliches Verständnis für die Funktionsweise des Geräts entwickelt haben.

WARNUNG: Die in dieser Bedienungsanleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener angewendet werden müssen.

BEWAHREN SIE DIESES ANLEITUNG AUF

WICHTIGE SICHERHEITSHINWEISE

DIE NICHTBEACHTUNG DIESER SICHERHEITSHINWEISE UND ANWEISUNGEN KANN ZU SCHÄDEN AM PRODUKT UND/ODER ZU SCHWEREN VERLETZUNGEN BEI IHNEN FÜHREN!

• Stellen Sie sicher, dass alle beweglichen Teile frei von Störungen sind.
• Halten Sie die Hände von allen beweglichen Teilen fern.
• Stellen Sie sicher, dass die Werkbank an einem trockenen, vor Regen geschützten Ort verwendet wird. Das Produkt ist nur für den INNENGEBRAUCH bestimmt.
• Lagern oder verwenden Sie es nicht im Freien oder in feuchter Umgebung.
• Halten Sie den Arbeitsbereich gut beleuchtet.
• Achten Sie auf eine Überwuchtung. Wenn Sie dieses Produkt in allen Modi verwenden, halten Sie bitte Ihren Körper oder einen schweren Gegenstand in der Mitte oder auf der Oberfläche, um ein Überwuchten zu vermeiden. Bei unsachgemäßer Verwendung kann es umkippen und zu Verletzungen führen.
• Wenn Sie die Werkbank in einem Fahrzeug transportieren, binden Sie sie immer fest, um Bewegungen und mögliche Schäden zu vermeiden.
• Vergewissern Sie sich, dass alle Befestigungsschrauben und -knöpfe fest angezogen sind und alle Beine eingerastet sind, bevor Sie die Werkbank in Betrieb nehmen.

VERWENDEN SIE DEN GERÜSTMODUS NICHT, WENN DIE BEINE AUSGEFAHREN SIND.

• Verwenden Sie dieses Produkt immer auf einer stabilen, ebenen Fläche. Eine unsachgemäße Verwendung oder Überlastung kann zu schweren Verletzungen führen.
• Wenn Sie dieses Produkt mit Elektrowerkzeugen verwenden, beachten Sie bitte die Anweisungen des Herstellers für die Verwendung.

- Das Produkt darf nur für seinen vorgeschriebenen Zweck verwendet werden. Jede andere als die in dieser Anleitung genannte Verwendung wird als Missbrauch betrachtet. Die Firma Fuxtec haftet nicht für Schäden oder Verletzungen, die aus solchen Anwendungsfällen resultieren.

Die Firma Fuxtec haftet nicht für Veränderungen am Gerät oder für Schäden, die daraus resultieren.

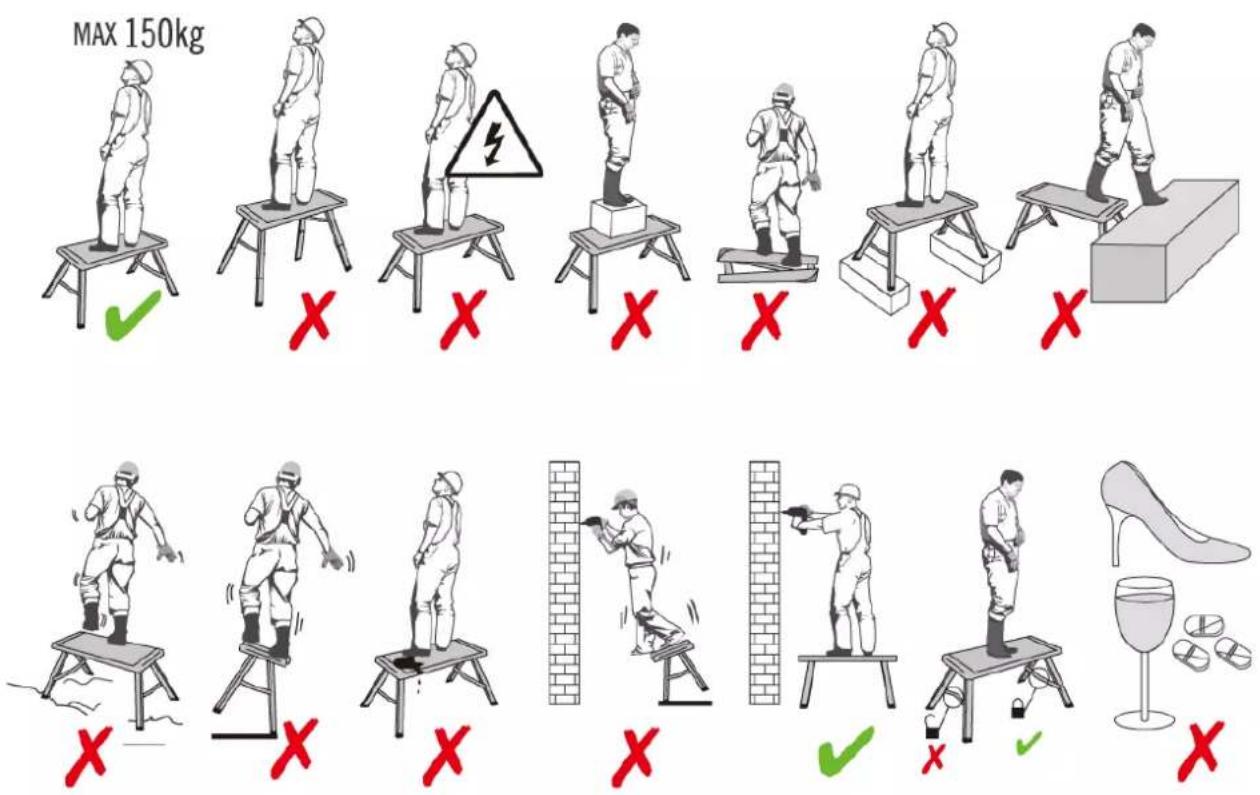

Bitte beachten Sie die folgenden Sicherheitshinweise, die sich auch auf dem Produkt befinden:

Ihre 5-in-1-Werkbank wird komplett montiert geliefert. Nehmen Sie sie einfach aus der Verpackung und befolgen Sie die einfachen Aufbauschritte, dann ist sie einsatzbereit.

1. Gerüstbetrieb / Erhöhung

1. Rollbrett und Transporthilfe

Rollbrett und Transporthilfe

Bitte befolgen Sie die folgenden Schritte, um die Lenkrollen zu installieren:

1. Suchen Sie die Rollen, Dichtungen und Schrauben auf der Rückseite der Werkbank und richten Sie dann alle Schrauben, Dichtungen und Rollen aus.

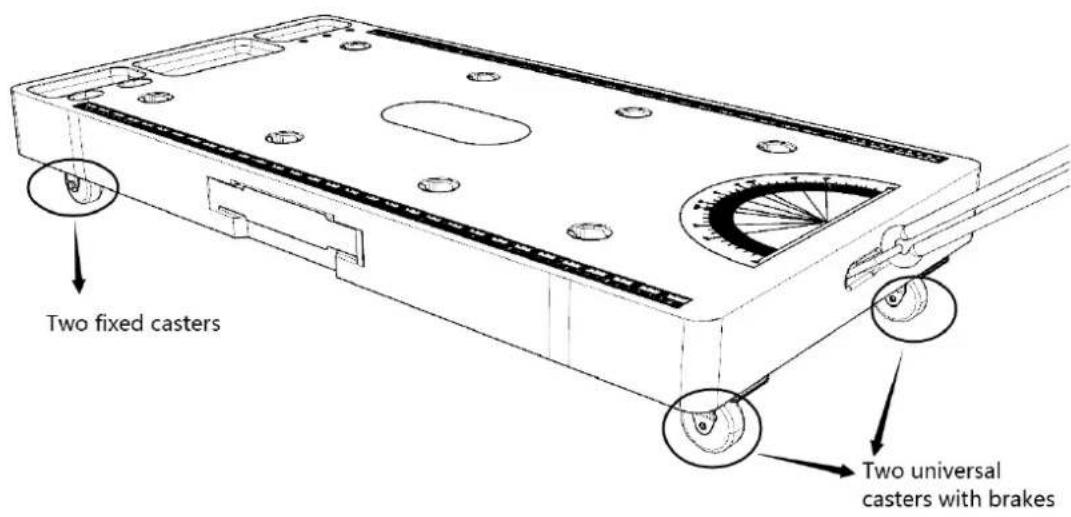

Beachten Sie, dass die 2 Universalrollen mit Bremsen unter dem Zirkel und die linken 2 Bockrollen auf der anderen Seite installiert werden sollten.

1. Legen Sie eine Dichtung auf das Schraubenloch und befestigen Sie die Schraube mit einem Schraubendreher.
2. Drehen Sie die Lenkrolle, um die 4 Schrauben zu befestigen, stellen Sie sicher, dass die Lenkrollen vollständig sicher verschraubt sind.
3. Befolgen Sie die Schritte 1-3, um die anderen 3 Rollen zu montieren, dann ist Ihr Rollbrett einsatzbereit.
4. Schließen Sie ein Zugseil an die Abschleppöffnung an, dann ist die Transporthilfe einsatzbereit.

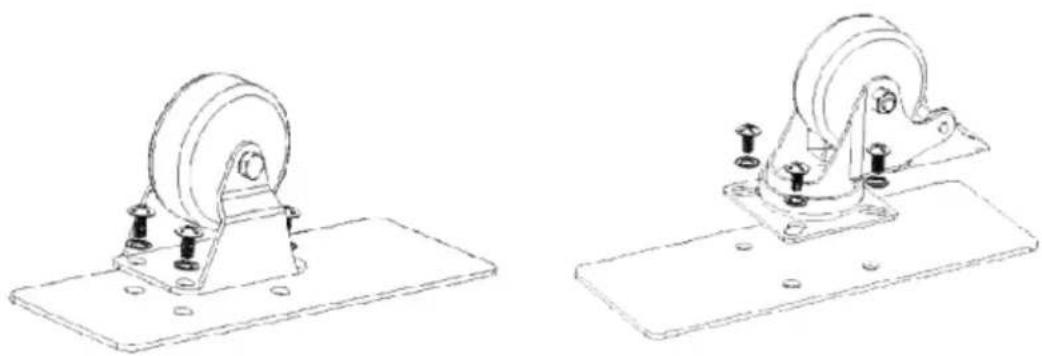

TIPP: So montieren Sie die Laufrollen

Die 4 Rollen sind auf der Rückseite der Werkbank verpackt und müssen nach dem Kauf vom Verbraucher montiert werden. Bitte beachten Sie bei der Montage Folgendes:

1. Verwenden Sie immer die Dichtungen, die im Karton mitgeliefert werden. Siehe die Abbildungen oben.
2. Es gibt 2 Universal-/Lenkrollen plus 2 Bockrollen im Set, und jeder Rollensatz hat seine eigene Position. Bitte beachten Sie die obige Abbildung.

Gerüst-Modus / Erhöhung

1. Lösen Sie alle Beine aus ihrer Verriegelungsposition, dann drehen Sie jedes Beinpaar, bis Sie es nicht mehr bewegen können.

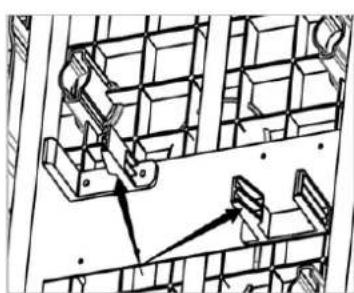

2. Stellen Sie sicher, dass die Querstrebe verriegelt ist, indem Sie sie nach unten drücken. Wiederholen Sie diesen Vorgang für alle anderen Querstreben, so dass ein Gerüst / eine sichere Erhöhung entsteht.

Die inneren Beine sind nicht für diese Funktion vorgesehen.

Werkbank- / Sägebockmodus

1. Stellen Sie zunächst die Beine auf, indem Sie die gleichen Schritte wie im Abschnitt Gerüstmodus ausführen.

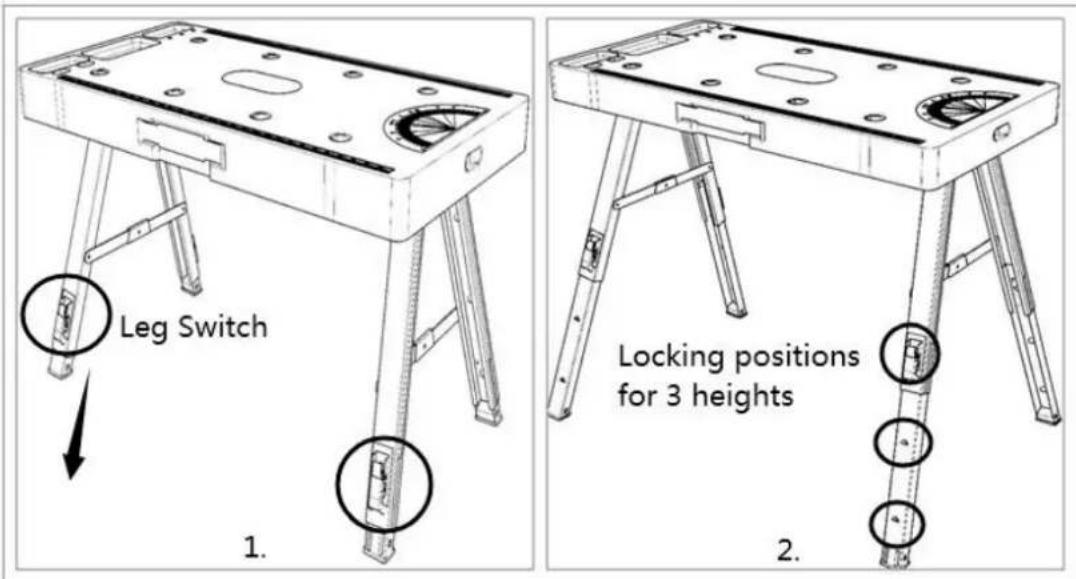

2. Ziehen Sie den Entriegelungsschalter an der Seite jedes Beins nach oben, um sie zu entriegeln, und ziehen Sie dann die inneren Beine auf die Höhe der Werkbank, 66 cm oder 80 cm, heraus. Es gibt 3 Verriegelungspositionen, jede für eine Höhe. Die niedrigste ist für den Gerüstmodus und beträgt 52cm, die zweite ist 66cm und die höchste ist 80cm. Stellen Sie die Werkbank vorsichtig aufrecht auf eine stabile, ebene Fläche.

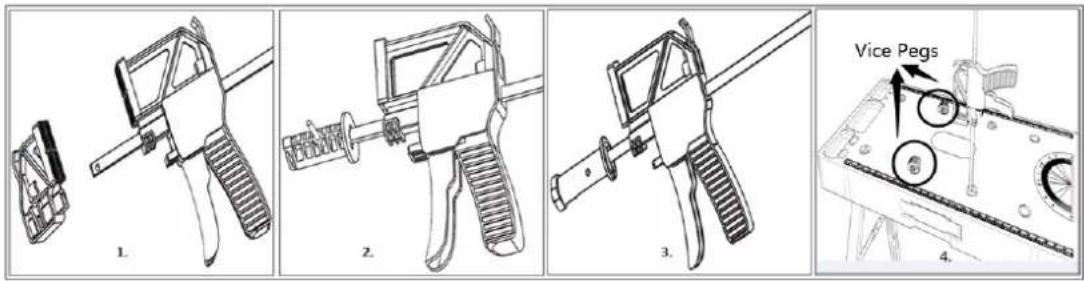

1. Bitte befolgen Sie die folgenden Schritte zum Anschließen der Schnellklemme.

2. Entfernen Sie den kleinen Kunststoffteil Ihrer Schnellklemme (Abb. 1);

3. Stecken Sie die Stahlstange in unser Verbindungsstück (Abb. 2) und schieben Sie den Stift in das Verriegelungsloch, stellen Sie sicher, dass sie fest verbunden sind (Abb. 3);
4. Stecken Sie das Verbindungsstück in das Loch des Sägebocks auf der Werkbankoberfläche und drehen Sie es um mindestens 30 Grad (Abb. 4);
5. Mit Hilfe der 2 Schraubstockzapfen auf der Werkbank wird ein Sägebock fertiggestellt.

HINWEIS: Treten Sie NICHT auf die Werkbank, während die Beine ausgefahren sind.

WARTUNG

Pflegen Sie Ihre Werkbank.

Es wird empfohlen, den allgemeinen Zustand jeder Werkbank zu überprüfen, bevor sie benutzt wird. Halten Sie Ihre Werkbank in gutem Zustand, indem Sie regelmäßig auf die volle Funktionsfähigkeit prüfen. Eventuelle reparationen dürfn nur nach Rücksprache mit dem FUXTEC-Kundenservice selbst getätigt warden.

Wischen Sie Schmutz und Staub regelmäßig von der Werkbank ab.

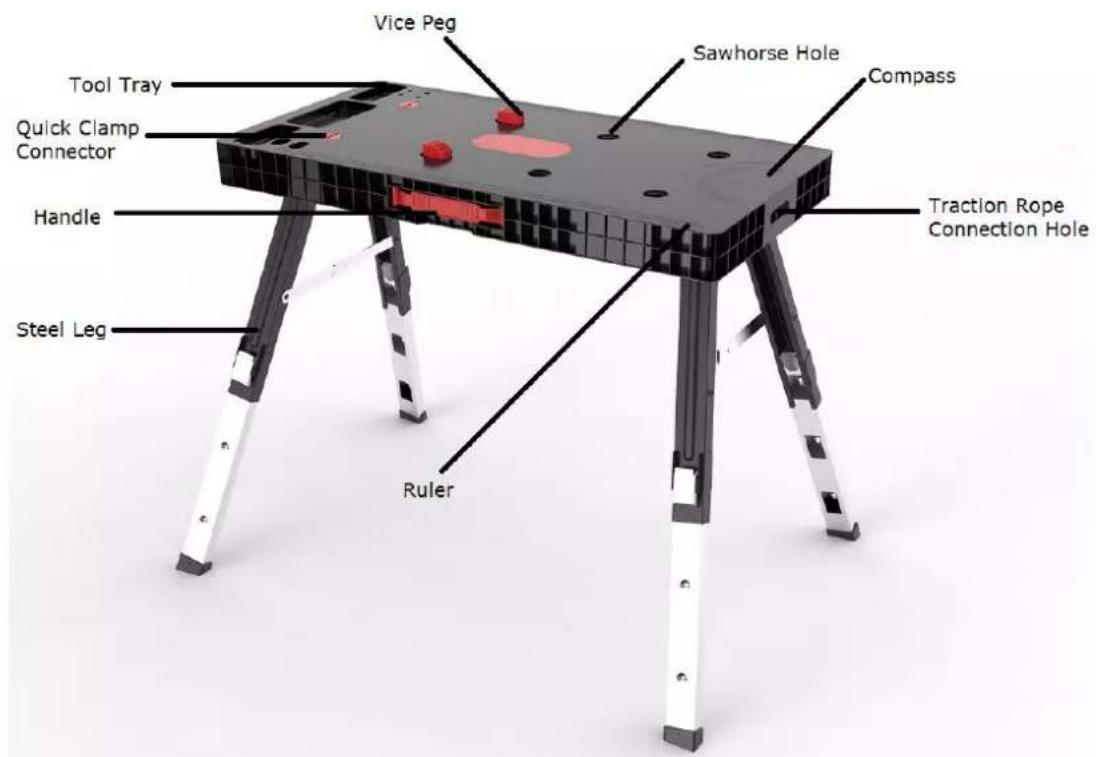

Presentation
