MANUALE UTENTE POWX1025 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING

SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN

FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS

1 APPLICAZIONE 2
2 DESCRIZIONE (FIG. A) 2
3 DISTINTA DEI COMPONENTI....2
4 SIMBOLI 3
5 NORME GENERALI DI SICUREZZA....3
5.1 Luogo di lavoro....3
5.2 Sicurezza elettrica....3
5.3 Sicurezza delle persone....3
5.4 Uso attento e scrupoloso degli elettroutensili....4
5.5 Manutenzione....4
6 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER PISTOLE TERMICHE ....5
7 ELIMINAZIONE DELLA VERNICE......5
8 USO 5
8.1 Accensione/spegnimento....6
8.2 Regolazione di temperatura....6
8.3 Regolazione del flusso dell'aria 6
8.4 Regolazione della temperatura 6
8.5 Rimuovere la pittura 7
8.6 Uso dell'apparecchio in posizione fissa....7
8.7 Montaggio dell'accessorio adeguato....7
8.8 Raffreddamento (Fig. B) 8
9 PULIZIA E MANUTENZIONE 8
9.1 Pulizia 8
9.2 Lubrificazione....8
10 INDICAZIONI TECNICHE 8
11 GARANZIA....9
12 AMBIENTE 9
13 DICHIARAZIONE DI CONFORMITÀ 10

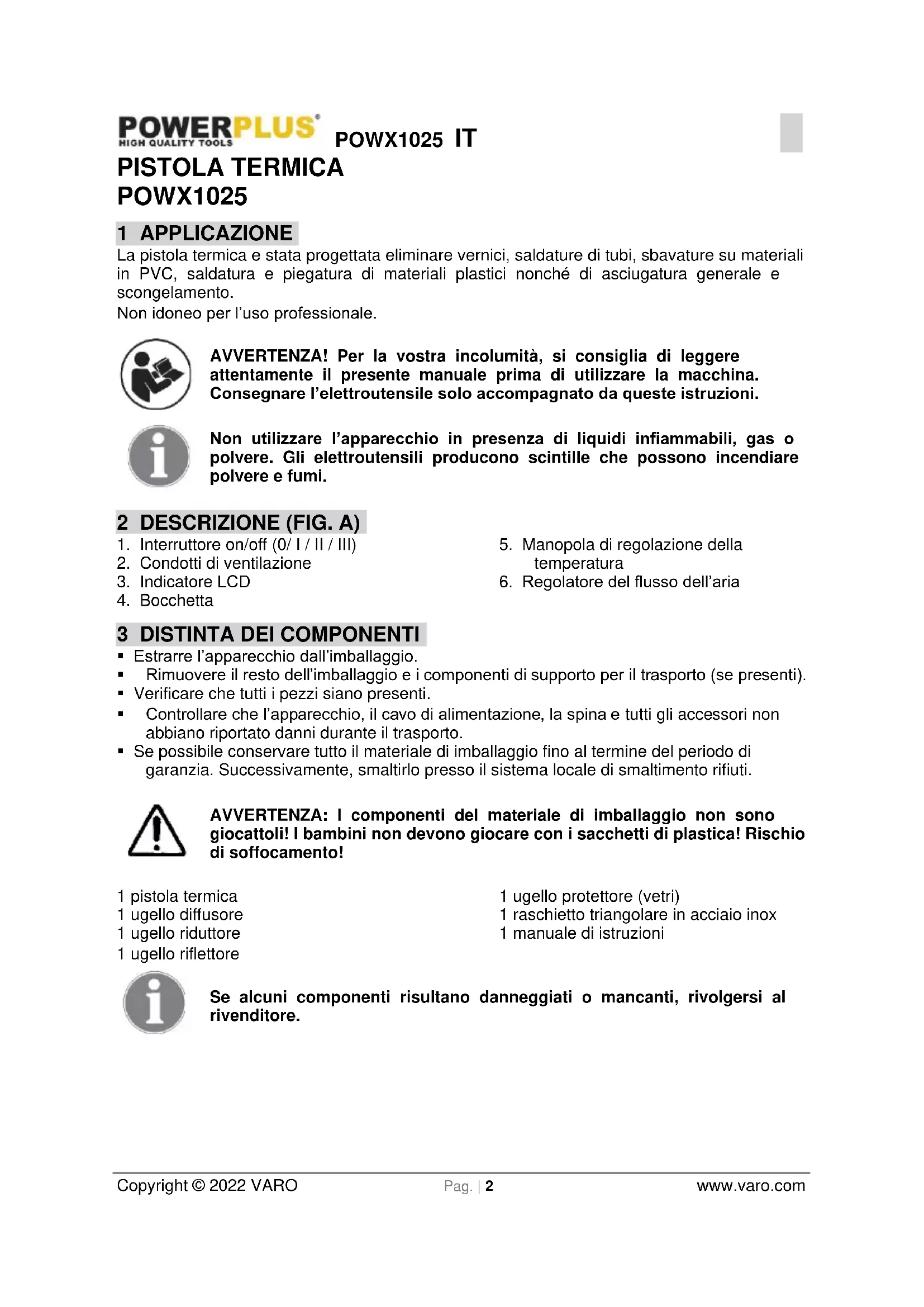

PISTOLA TERMICA

POWX1025

1 APPLICAZIONE

La pistola termica e stata progettata eliminare vernici, saldature di tubi, sbavature su materiali in PVC, saldatura e piegatura di materiali plastici nonché di asciugatura generale e scongelamento.

Non idoneo per l'uso professionale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

Non utilizzare l'apparecchio in presenza di liquidi infiammabili, gas o polvere. Gli elettroutensili producono scintille che possono incendiare polvere e fumi.

2 DESCRIZIONE (FIG. A)

1. Interruttore on/off (0/ I / II / III)

2. Condotti di ventilazione

3. Indicatore LCD

4. Bocchetta

5. Manopola di regolazione della temperatura

6. Regolatore del flusso dell'aria

3 DISTINTA DEI COMPONENTI

- Estrarre l'apparecchio dall'imballaggio.

- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).

- Verificare che tutti i pezzi siano presenti.

- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

1 pistola termica

1 ugello diffusore

1 ugello riduttore

1 ugello riflettore

1 ugello protettore (vetri)

1 raschietto triangolare in acciaio inox

1 manuale di istruzioni

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

	Leggere attentamente il manuale prima dell'uso.		Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.
	Conforme ai requisiti essenziali delle Direttive Europee.		Indica il rischio di lesioni personali o danni all'utensile.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
  ■ Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
  Non danneggiare il cavo. Non utilizzare il cavo per trascinare l'apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
  Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
  Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.

- Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.
• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

- Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.

- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

- Conservare gli utensili da taglio affiliati e in ordine. Gli utensili da taglio conservati con cura e debitamente affiliati si bloccano di meno e si gestiscono meglio.

- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

- Questo apparecchio non deve essere utilizzato da bambini, da persone affette da disabilità fisiche, mentali o dello sviluppo, né da persone prive della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assuma la responsabilità della loro sicurezza o da un supervisore, o studino le precedenti istruzioni relative all'uso dell'apparecchio.

5.5 Manutenzione

- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

6 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER PISTOLE TERMICHE

• Non tappare le aperture di ventilazione con la mano né bloccarle in altro modo.
• Il beccuccio e gli accessori di questo apparecchio raggiungono temperature estremamente alte durante l'uso. Fare raffreddare queste parti prima di toccarle.
• Spegnere sempre l'apparecchio prima di appoggiarlo.
  Non lasciare l'apparecchio incustodito mentre è acceso.
  Se l'apparecchio non viene usato con attenzione può sussistere il pericolo di incendio.
• Il calore può essere condotto verso materiali combustibili nascosti. Non usare l'apparecchio in ambienti umidi, dove possono essere presenti gas infiammabili, o vicino a materiali combustibili.
• Fare raffreddare completamente l'apparecchio prima di conservarlo.
• Accertarsi di ventilare bene l'ambiente per eliminare i fumi tossici prodotti.
• Non usare come asciugacapelli.
• Non ostruire né l'ingresso dell'aria né il beccuccio di uscita, per evitare la formazione eccessiva di calore che può danneggiare l'apparecchio.
• Non dirigere il getto di aria calda verso altre persone.
• Non toccare il beccuccio di metallo in quanto durante l'uso raggiunge temperature estremamente elevate e resta caldo fino a 30 minuti dopo l'uso.
• Non poggiare oggetti contro il beccuccio durante o immediatamente dopo l'uso.
• Non introdurre oggetti nel beccuccio per evitare scosse elettriche. Non guardare nel beccuccio mentre l'apparecchio è in funzione a causa della elevata temperatura.
• Non fare attaccare vernice al beccuccio o al raschietto perché potrebbe prendere fuoco in un secondo momento.

7 ELIMINAZIONE DELLA VERNICE

• Non usare questo apparecchio per eliminare vernici contenenti piombo. Le scaglie, i residui e i vapori della vernice possono contenere piombo, che è velenoso. Qualsiasi costruzione anteriore al 1960 può essere stata verniciata in passato con vernice contenente piombo, e ricoperta con altri strati di vernice. Una volta depositata sulla superficie delle mani, il contatto con la bocca può provocare l'ingestione di piombo. Anche un'esposizione a bassi livelli di piombo può causare danni irreversibili al cervello e al sistema nervoso. Bambini e neonati sono particolarmente vulnerabili.
• Quando si rimuove la vernice, accertarsi che la zona in cui si lavora sia protetta. E preferibile indossare una maschera anti-polvere.
• Non bruciare la vernice. Usare il raschietto fornito e mantenere il beccuccio almeno a 25 mm dalla superficie verniciata. Quando si lavora in direzione verticale, lavorare verso il basso per evitare che la vernice ricada nell'apparecchio e si bruci.
• Smaltire tutti i residui di vernice in condizioni di sicurezza e accertarsi che l'ambiente di lavoro sia completamente pulito prima di completare il lavoro.

8 USO

Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

- Usare solo una mano per tenere l'apparecchio Non poggiare l'altra mano sulle aperture per la ventilazione.

Prima del funzionamento

■ Montare il corretto accessorio per l'applicazione desiderata.

- Impostare la temperatura desiderata.

- Montare il corretto accessorio per l'applicazione desiderata. - Impostare la temperatura desiderata.

8.1 Accensione/spegnimento

• Per accendere l'apparecchio, far scorrere l'interruttore on/off verso l'alto. Dopo l'accensione l'apparecchio potrebbe emettere del fumo, il che non rappresenta un problema.
• Per spegnere l'apparecchio, posizionare l'interruttore on / off sulla posizione "0". Fare raffreddare l'apparecchio prima di trasportarlo o conservarlo.

8.2 Regolazione di temperatura.

È possibile selezionare la temperatura desiderata dell'aria scegliendo tre posizioni (II e III) sull'interruttore ON/OFF durante il funzionamento.

• Posizione I: la temperatura iniziale è di 50 °C e ha lo scopo di ridurre il tempo di raffreddamento dopo il lavoro.
• Posizione II: la temperatura iniziale è di 50 °C e il range di regolazione è di 50\~630 °C.
• Posizione III: la temperatura iniziale è di 50 °C e il range di regolazione è di 50\~630 °C.

Quando si seleziona una delle posizioni (I, II o III), la temperatura di esercizio e la temperatura impostata si regolano automaticamente in base alla temperatura iniziale di ciascuna posizione.

8.3 Regolazione del flusso dell'aria

Questo apparecchio è dotato di un regolatore (6) che permette di controllare il flusso dell'aria. Accendere l'apparecchio, portare l'interruttore ON/OFF (1) sulla posizione I o II e impostare la temperatura dell'aria desiderata. Questo apparecchio è dotato di due pulsanti per la regolazione del flusso dell'aria (6): è possibile aumentare il flusso premendo il pulsante "+" e ridurlo premendo il pulsante "-.

NOTA: durante la regolazione del flusso dell'aria, il display LCD della temperatura visualizza le posizioni corrispondenti.

8.4 Regolazione della temperatura

Sul retro dell'apparecchio si trova un display LCD della temperatura (3) che indica la temperatura corrente o quella dell'impostazione. L'apparecchio è dotato di due pulsanti per la regolazione della temperatura (5): è possibile aumentare la temperatura premendo il pulsante "+" e ridurla premendo il pulsante "-"

Lasciare in funzione la pistola termica per alcuni minuti per raggiungere la temperatura dell'impostazione prima di utilizzare.

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

La temperatura dell'aria può essere regolata per adeguarsi ad un'ampia gamma di applicazioni. La tabella in basso suggerisce le impostazioni per diverse applicazioni.

Impostazione	Applicazioni
Posizione I	Per ridurre il tempo di raffreddamento dopo l’uso
Posizione II	Asciugare pittura e vernici
Low	Rimozione adesivi
+	Inceratura e deparaffinazione
Posizione III	Asciugatura di legno bagnato prima del riempimento
High	Scongelamento tubi congelati
	Piegatura di tubi e fogli di plastica
	Allentamento di dati e bulloni arrugginiti o stretti saldamente
	Eliminazione di pittura e vernice

Se non si e sicuri che l'impostazione sia corretta, iniziare con una temperatura bassa e aumentarla gradualmente fino a raggiungere la temperatura ottimale.

8.5 Rimuovere la pittura

• Impostare una temperatura elevata.
  ■ Accendere l'apparecchio.
• Dirigere l'aria calda verso la pittura da rimuovere.
• Quando la pittura si ammorbidisce, raschiarla usando un raschietto manuale.

Non tenere troppo l'apparecchio su un punto per evitare che la superficie prenda fuoco.

Evitare di raccogliere la pittura sul raschietto accessorio perché potrebbe prendere fuoco. Se necessario, rimuovere con cura i residui di pittura dal raschietto accessorio usando un coltello.

8.6 Uso dell'apparecchio in posizione fissa

Questo apparecchio può essere anche usato in posizione fissa.

• Collocare l'apparecchio sul tavolo da lavoro, come illustrato.
• Fissare il cavo per evitare di tirare l'apparecchio via dal tavolo di lavoro.
• Accendere con cura l'apparecchio.

Accertarsi che il beccuccio non sia rivolto verso se stessi o altre persone presenti.

Assicurarsi di non far cadere alcun oggetto dentro al beccuccio.

8.7 Montaggio dell'accessorio adeguato

Icona	Descrizione	Scopo
	Proteggi vetri	Proteggere le finestre quando si rimuove la vernice dall'intelaiatura
	Riflettore	Saldare tubi a cucchiaio
	Ugello conico	Saldare, contrarre manicotti (calore concentrato su una zona limitata)
	Accessorio a ventaglio	Asciugare, scongelare a ventaglio (calore sparse su una zona più ampia)
	Raschietto	Rimuovere pittura e vernici

Collocare l'accessorio desiderata sul beccuccio.

8.8 Raffreddamento (Fig. B)

Il beccuccio e l'accessorio raggiungono temperature estremamente elevate durante l'uso. Lasciarli raffreddare prima di trasportare o riporre l'apparecchio.

Per il raffreddamento o comunque dopo l'uso, la pistola termica deve essere riposta in posizione verticale.

• Per ridurre il tempo di raffreddamento, accendere l'apparecchio alla posizione 'l' impostando la temperatura sul valore più basso e lasciarlo in funzione per qualche minuto.
• Spegnere l'apparecchio e lasciarlo raffreddare per almeno 30 minuti.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

9.1 Pulizia

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.
• Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.
• Mantenere le aperture di ventilazione libere da polvere e sporcizia.
• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.

Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

9.2 Lubrificazione

- Il Vostro elettroutensile non richiede lubrificazione addizionale.

10 INDICAZIONI TECNICHE

Tensione	230V – 50 Hz
Potenza assorbita	2000 W
Limiti della temperatura dell'aria	50°-630 °C
Corrente d'aria	200-500 l/min

11 GARANZIA

- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.

- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.

- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.

- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.

- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

■ Conservare lo scontrino come prova della data d'acquisto.

- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.

12 AMBIENTE

Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.

Con la presente, VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – B2500Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Pistola Termica

Marchio: POWERplus

Numero articolo: POWX1025

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2006/42/EC

2014/30/EU

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):

EN60335-1:2015

EN60335-2-45:2002

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e per conto del CEO della società,

Mertens Ludo

Ludo Mertens
