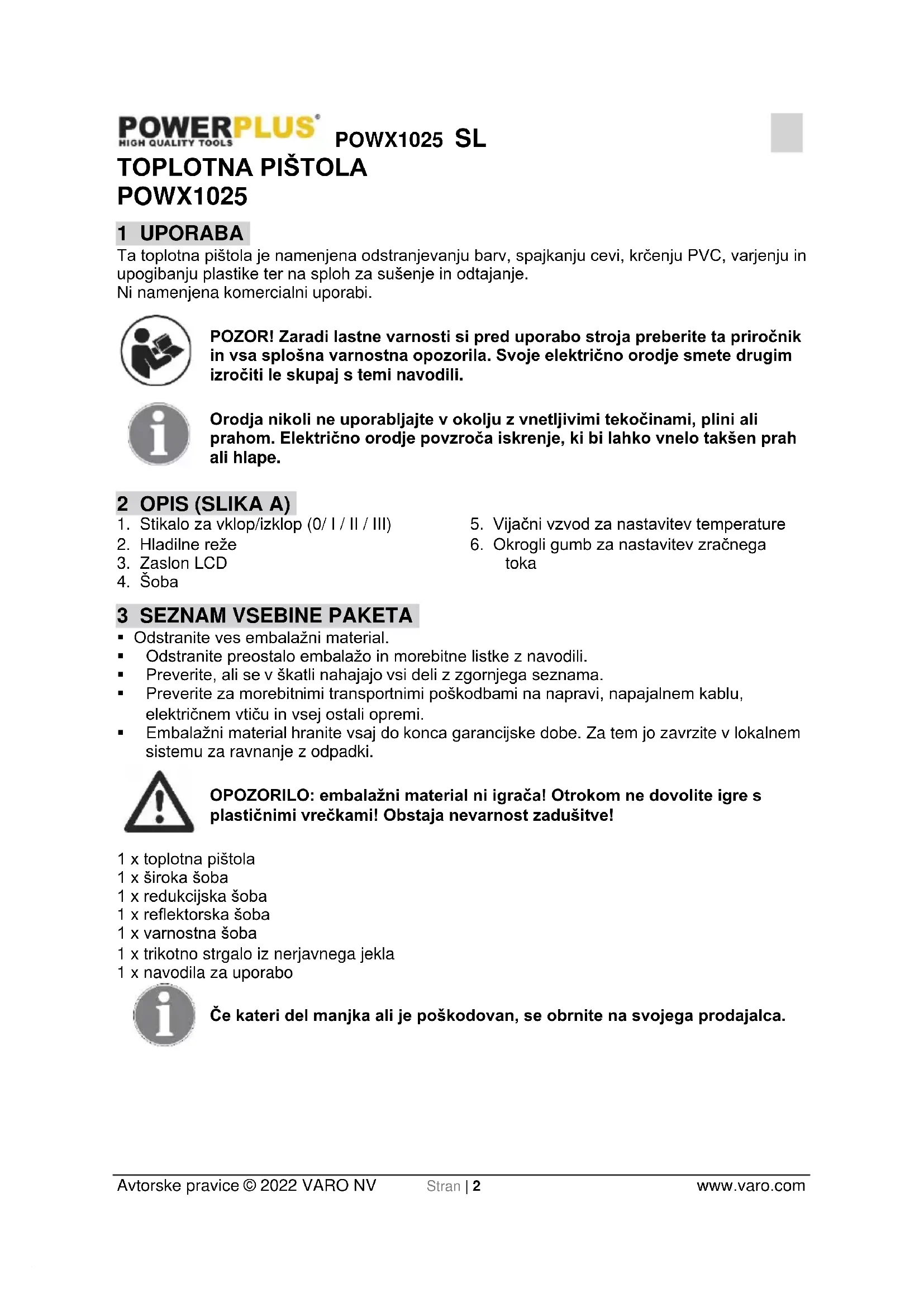

NAVODILA ZA UPORABO POWX1025 PowerPlus

Ta toplotna pištola je namenjena odstranjevanju barv, spajkanju cevi, krčenju PVC, varjenju in upogibanju plastike ter na sploh za sušenje in odtajanje.

Ni namenjena komercialni uporabi.

POZOR! Zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje električno orodje smete drugim izročiti le skupaj s temi navodili.

Orodja nikoli ne uporabljajte v okolju z vnetljivimi tekočinami, plini ali prahom. Električno orodje povzroča iskrenje, ki bi lahko vnelo takšen prah ali hlape.

2 OPIS (SLIKA A)

1. Stikalo za vklop/izklop (0/ I / II / III)

2. Hladilne reže

3. Zaslon LCD

4. Šoba

5. Vijačni vzvod za nastavitev temperature

6. Okrogli gumb za nastavitev zračnega toka

3 SEZNAM VSEBINE PAKETA

- Odstranite ves embalažni material.

- Odstranite preostalo embalažo in morebitne listke z navodili.

■ Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.

- Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.

- Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki.

OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve!

1 x toplotna pištola

1 x široka šoba

1 x redukcijska šoba

1 x reflektorska šoba

1 x varnostna šoba

1 x trikotno strgalo iz nerjavnega jekla

1 x navodila za uporabo

Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca.

4 SIMBOLI

V tem priročniku in/ali na stroju so uporabljeni naslednji simboli:

	Pazljivo preberite navodila.		Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben.
	Skladno z osnovnimi zahtevami direktiv Evropske unije.		Pomeni nevarnost telesnih poškodb ali poškodbe orodja.

5 SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNO ORODJE

Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

5.1 Delovno mesto

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.
• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.
• V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara manjša.
• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.
• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.
  Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.
• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanjšali tveganje električnega udara.
• Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.

5.3 Osebna varnost

• Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno.
  Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.

• Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanjšala nevarnost nastanka telesnih poškodb.

• Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nesreč je večja, će električno orodje nosite s prstom na stikalu ali će ga priključite na električno omrežje, ko je stikalo vključeno.

• Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.
• Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.
• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.
• Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.
• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.
• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.
• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.
• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.
• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažje nadzirati.
• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

5.5 Servisiranje

- Električno orodje mora servisirati ustrezno usposobljena oseba in to le z standardnimi nadomestnimi deli. S tem boste zagotovili, da bo orodje ustrezalo zahtevanim varnostnim standardom.

6 DODATNA VARNOSTNA NAVODILA ZA TOPLOTNE PIŠTOLE

■ Roke ne polagajte na zračne reže in teh na noben način ne zapirajte.
- Šoba in dodatki tega orodja se med uporabo izjemno segrejejo. Preden se jih dotikate, pustite, da se ohladijo.
- Orodje vedno izklopite, preden ga odložite.
■ Vklopljenega orodja ne pustite brez nadzora.
- Če pri uporabi naprave niste previdni, lahko pride do požara.
- Vročina lahko doseže tudi vnetljive materiale, ki so morda skriti vašemu pogledu. Orodja ne uporabljajte v vlažnem ozračju, v prisotnosti vnetljivih plinov ali v bližini gorljivih materialov.

POWX1025 SL

• Orodje pustite, da se povsem ohladi, preden ga shranite.
  ■ Poskrbite za zadostno prezračevanje, saj lahko nastajajo strupeni plini.
• Orodja ne uporabljajte za sušenje las.
• Ne ovirajte dovoda zraka ali izhodne šobe, saj se lahko orodje pregreje in poškoduje.
  ■ Vročega zraka ne usmerjajte v ljudi.
• Ne dotikajte se kovinske šobe, saj se ta med uporabo zelo segreje in ostane vroča do 30 minut po uporabi.
  ■ Med uporabo in takoj po njej šobe ne prislanjajte ob noben predmet.
• S šobo ne dregajte v predmete, sicer lahko utrpite električni udar. V šobo ne glejte, medtem ko je naprava v uporabi, saj iz nje izhaja zelo vroč zrak.
• Pazite, da se na šobo ali strgalo ne nalepi barva, saj bi se ta lahko sčasoma vnela.

7 ODSTRANJEVANJE BARVE

• Tega orodja ne uporabljajte za odstranjevanje barve, ki vsebuje svinec. Barvne luščine, ostanki in hlapi lahko vsebujejo svinec, ki je strupen. Stavbe izpred 60. let prejšnjega stoletja so bile verjetno barvane z barvo, ki vsebuje svinec, in to v več plasteh. Če ostanke takšne barve vnesete v usta, lahko zaužijete svinec. Tudi izpostavljenost nizkim vrednostih svinca lahko povzroči nepopravljive poškodbe možganov in živčnega sistema. Majhni in še nerojeni otroci so pri tem še posebej ranljivi.
• Pri odstranjevanju barve se prepričajte, da je delovno območje zaprto. Vedno nosite protiprašno masko.
• Barve ne sežigajte. Uporabite priloženo strgalo in šobo držite vsaj 25 mm od pobarvane površine. Pri delu v navpični smeri delajte od zgoraj navzdol, da preprečite padanje barve v orodje in gorenje.
• Varno zavrzite vse ostanke barve in po koncu dela temeljito počistite delovno območje.

8 UPORABA

Vedno upoštevajte varnostna navodila in veljavne predpise.

• Orodje držite le z eno roko. Druge roke ne polagajte na zračne reže.
  Pred delom:
• Namestite ustrezni nastavek za delo, ki ga želite opraviti.
  ■ Nastavite želeno temperaturo zraka.

8.1 Vklop in izklop

• Orodje vklopite, tako da stikalo za vklop/izklop potisnete navzgor. Po vklopu lahko opazite nekaj dima – to ne predstavlja težave.
• Za izklop orodja stikalo za vklop/izklop preklopite v položaj »0«. Preden orodje premaknete ali shranite, pustite, da se ohladi.

8.2 Nastavitev temperature

Želeno območje temperature zraka lahko med delom izberete s položaji I, II in III na stikalu za vklop/izklop orodja.

• Položaj I: začetna temperatura je 50 °C, ta nastavitev je namenjena ohlajanju po zaključku dela.
• Položaj II: začetna temperatura je 50 °C, območje za nastavitev temperature pa je 50–630 °C.
• Položaj III: začetna temperatura je 50 °C, območje za nastavitev temperature pa je 50–630 °C.

Ko izberete enega od položajev (I, II ali III), bosta delovna temperatura in nastavljena temperatura samodejno nastavili na začetno temperaturo posameznega položaja.

8.3 Nastavitev zračnega pretoka

Orodje ima nastavitveni gumb (6), ki uravnava pretok zraka. Orodje vklopite, stikalo za vklop/izklop (1) prestavite v položaj I ali II in nastavite želeno temperaturo zraka.

To orodje ima dva gumba za nastavitev pretoka zraka (6) – pretok zraka povečate s pritiskom na gumb »+«, zmanjšate pa z gumbom »-«.

OPOMBA: pri nastavitvi pretoka zraka bo zaslon LCD za prikaz temperature prikazoval ustrezen položaj zračnega pretoka.

8.4 Nastavitev temperature

Na zadnji strani orodja je zaslon LCD za prikaz temperature (3), ki prikazuje trenutno temperaturo ali nastavitveno temperaturo.

To orodje ima dva gumba za nastavitev temperature (5) – temperaturo povečate s pritiskom na gumb »+«, zmanjšate pa z gumbom »-«.

Toplotno pištolo pred začetkom dela pustite teči nekaj minut, da doseže nastavljeno temperaturo.

Pred nameščanjem nastavkom in prilagajanjem orodja, tega vedno odklopite z električnega omrežja.

Temperaturo zraka je mogoče nastaviti, da bo ustrezala širokemu naboru namenov uporabe. Spodnja preglednica prikazuje nastavitve za različne namene uporabe.

Nastavitev	Aplikacije
Položaj I	Skrajšanje časa ohlajanja po delu
Položaj II	Sušenje barv in lakov
Nizka	Odstranjevanje nalepk
+	Voskanje in odstranjevanje voska
Položaj III	Sušenje mokrega lesa pred brušenjem
Visoka	Odtajanje zmrznjenih cevi
	Upogibanje plastičnih cevi in ploskev
	Popuščanje zarjavelih ali premočno zategnjenih matic in vijakov
	Odstranjevanje barve in laka
Položaj III	Neprekinjen zračni pretok 500 l/min
Visoka

Če niste prepričani, katero nastavitev je treba izbrati, začnite z nizko temperaturo in jo postopoma povečujte, tako da dosežete optimalne rezultate.

8.5 Strganje barve

• Nastavite visoko temperaturo zraka.
• Orodje vklopite.
  ■ Vroč zrak usmerite v barvo, ki jo želite odstraniti.

- Ko se barva zmehča, jo postrgajte z ročnim strgalom.

Orodja v isto točko ne usmerjajte predolgo, da se ta ne bi vnela.

Izogibajte se zbiranju barve na strgalu, saj se lahko vname. S strgala po potrebi z nožem previdno odstranite barvo.

8.6 Nepremična uporaba (slika B)

Orodje je mogoče uporabljati v nepremičnem načinu.

• Orodje postavite na delovno mizo.
• Kabel pritrdite, da orodja ne boste mogli po nesreči potegniti z mize.
  ■ Previdno ga vklopite.

Poskrbite, da bo šoba vedno usmerjena proč od vas in ostalih prisotnih.

Pazite, da v šobo ne pade kak predmet.

8.7 Namestitev ustreznega nastavka

Ikona		Opis	Namen
		Šoba s stekleno zaščito	Za zaščito oken pri strganju okvirjev
		Reflektorska šoba	Spajkanje cevi
		Stožčasta šoba	Varjenje, krčenje kolen (toplota bo zgoščena na majhni površini)
		Šoba v obliki ribjega repa	Sušenje, odtajanje (širša porazdelitev toplote)
		Strgalo	Strganje barve in lakov

Pazite, da bo orodje izklopljeno, šoba pa ohlajena.

Na šobo namestite želeni nastavek.

8.8 Ohlajanje

Šoba in nastavek se med delom zelo segrejeta. Pustite, da se ohladita, preden jih poskušate premakniti ali orodje shraniti.

Toplotno pištolo med ohlajanjem ali med počitkom postavite navpično.

• Čas ohlajanja skrajšate, tako da orodje preklopite v položaj »I« in ga pustite teči nekaj minut.
• Orodje izklopite in pustite, da se ohlaja vsaj 30 minut.

9 ČIŠČENJE IN VZDRŽEVANJE

Pozor! Preden se lotite kakršnih koli posegov v napravo, izvlecite vtič napajalnega kabla.

9.1 Čiščenje

• Ohranjajte prezračevalne reže naprave vedno čiste, da preprečite pregrevanje motorja.
• Redno čistite ohišje naprave z mehko krpo, po možnosti po vsaki uporabi.
• Očistite ves prah in umazanijo iz prezračevalnih rež naprave.
  Če umazanije ni mogoče odstraniti, uporabite mehko krpo, navlaženo z milnico.

Nikoli ne uporabljajte topil, kot so bencin, alkohol, amoniak itd. Ta topila lahko poškodujejo plastične dele.

9.2 Mazanje

Električno orodje ne potrebuje dodatnega mazanja.

10 TEHNIČNI PODATKI

Napetost	230-240 V – 50 Hz
Priključna moč	2000 W
Temperatura zraka	50-630 °C
Zračni tok	200-500 l/min

11 GARANCIJA

• Izdelek ima zakonsko predpisano garancijo v časovnem obdobju 36 mesecev od dneva nakupa s strani prvega uporabnika.
  Garancija pokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi običajne obrabe, kot so ležaji, ščetke, kabli, vtiči ter dodatke, kot so svedri, nastavki za vrtanje, žagini listi itd., škode ali okvar zaradi neprimernega ravnanja, nesreč ali prilagoditev in stroškov prevoza.
• Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.
• Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zaradi neustrezne uporabe orodja.
• Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.
  ■ Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.
• Stranka zmeraj krije vsakršne stroške prevoza, razen v primeru pisnega sporazuma o drugačnem dogovoru.
• Mogoči niso nobeni garancijski zahtevki, će je škoda na napravi posledica malomarnega vzdrževanja ali preobremenitve.
• Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.
• Sprejemljivost garancijskega zahtevka nikoli ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja v primeru zamenjave naprave.
• Naprave ali deli, ki so zamenjani v okviru garancije, zato ostanejo last družbe Varo NV.
• Pridržujemo si pravico do zavrnitve zahtevka, će dokazilo o nakupu ni predloženo oziroma će je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)
• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, če je bil ta priložen) ter priložiti dokazilo o nakupu.

12 OKOLJE

Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.

Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, će je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

13 IZJAVA O SKLADNOSTI

VARO N.V. – Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da:

Izdelek: Toplotna Pištola

Znamka: POWERplus

Številka izdelka: POWX1025

ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi spremembami do dneva podpisa):

2011/65/EU

2006/42/EC

2014/30/EU

Evropski usklajeni standardi (vključno z morebitnimi spremembami do dneva podpisa):

EN60335-1:2015

EN60335-2-45:2002

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Skrbnik tehnične dokumentacije: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Podpisani deluje v imenu izvršnega direktorja podjetja,

Mertens Ludo

Ludo Mertens

Oddelek za regulativne zadeve – vodja za skladnost
