WZBH 600 - Trapano Workzone - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Martello perforatore
Marca	Workzone
Modello	WZBH 600
Tensione di rete	230 V ~ 50 Hz
Potenza assorbita	650 W
Velocità a vuoto	0–1000 giri/min
Numero di colpi	0–5100 giri/min
Capacità di perforazione calcestruzzo/pietra (max)	22 mm
Categoria di protezione	II (doppio isolamento)
Peso	2,9 kg
Livello di pressione acustica LpA	93 dB(A)
Livello di potenza acustica LWA	104 dB(A)
Valore di emissione di vibrazioni (perforazione calcestruzzo)	15,41 m/s²
Modalità di funzionamento	Perforazione, perforazione a percussione
Senso di rotazione	Destra e sinistra
Regolatore di velocità	Elettronico, progressivo
Preselezione di velocità	Sì, tramite rotella
Contenuto della confezione	Martello perforatore, impugnatura supplementare, arresto di profondità, manuale d'uso
Portautensile	SDS-Plus (senza chiave)
Manutenzione e pulizia	Pulire con un panno umido e sapone nero; non usare detergenti aggressivi
Garanzia	3 anni (parti soggette a usura: 6 mesi)
Servizio post-vendita	+41/52/2358787, www.isc-gmbh.info

Domande frequenti - WZBH 600 Workzone

Come inserire e rimuovere una punta sul martello perforatore WZBH 600?

Per inserire una punta, tirare indietro il manicotto di bloccaggio (2) e tenerlo. Inserire la punta ruotandola fino in fondo, quindi rilasciare il manicotto. Verificare il bloccaggio tirando la punta. Per rimuovere l'utensile, tirare nuovamente il manicotto di bloccaggio all'indietro e rimuovere la punta.

Come regolare la profondità di perforazione?

Utilizzare l'arresto di profondità (7) fissato sull'impugnatura supplementare. Allentare la vite di fissaggio (10), posizionare l'arresto all'altezza della punta, arretrarlo della profondità desiderata, quindi serrare la vite. Perforare finché l'arresto non tocca il pezzo.

Qual è la potenza e la capacità di perforazione massima?

Il WZBH 600 ha una potenza assorbita di 650 W, una velocità a vuoto di 0–1000 giri/min e una capacità di perforazione nel calcestruzzo/pietra di 22 mm massimi.

Posso utilizzare l'apparecchio in modalità perforazione senza percussione?

Sì, il commutatore rotativo (3) consente di scegliere tra perforazione semplice (posizione A) e perforazione a percussione (posizione B). Commutare solo a macchina ferma.

Come invertire il senso di rotazione?

Utilizzare il commutatore di rotazione destra/sinistra (9) per passare da marcia avanti (A) a retromarcia (B). Commutare solo a macchina ferma.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre una protezione per l'udito, occhiali di protezione e una maschera antipolvere. Utilizzare l'impugnatura supplementare, tenere l'apparecchio per le impugnature isolate e verificare l'assenza di cavi o tubi nascosti prima di forare.

Come pulire e mantenere l'apparecchio?

Scollegare la spina prima della pulizia. Pulire l'apparecchio con un panno umido e un po' di sapone nero. Non usare detergenti aggressivi. Pulire regolarmente le fessure di ventilazione. Le spazzole di carbone devono essere sostituite da un tecnico specializzato.

Quali accessori sono inclusi con il trapano?

La confezione include il martello perforatore, un'impugnatura supplementare, un arresto di profondità e il manuale d'uso.

Dove posso trovare pezzi di ricambio o il servizio post-vendita?

Per i pezzi di ricambio e il servizio post-vendita, contattare ISC GmbH al +41/52/2358787 o visitare www.isc-gmbh.info. Indicare il tipo, il riferimento e il numero di identificazione dell'apparecchio.

Qual è la durata della garanzia?

La garanzia è di 3 anni dalla data di acquisto. Le parti soggette a usura (come le spazzole) sono garantite 6 mesi. Conservare lo scontrino e il certificato di garanzia debitamente compilato.

MANUALE UTENTE WZBH 600 Workzone

47 Avvertenze di sicurezza
54 Elementi forniti
55 Descrizione dell'apparecchio
56 Uso
57 Prima della messa in esercizio
59 Funzionamento
62 Informazioni
67 Garanzia

Avvertenze di sicurezza

1

Avvertenze generali di sicurezza per elettroutensili

Attenzione!

Nell'usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate anche queste istruzioni per l'uso/avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

Attenzione!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

La parola „elettroutensile“ impiegata nelle avvertenze di sicurezza si riferisce a utensili azionati elettricamente (con cavo di alimentazione) e a elettroutensili a batteria (senza cavo di alimentazione).

1. Sicurezza sul posto di lavoro

a) Tenete la vostra zona di lavoro pulita e ben illuminata. Il disordine e l'illuminazione insufficiente della zona di lavoro possono provocare incidenti.
b) Non lavorate con l'elettroutensile in zone a rischio di esplosione dove si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono causare l'incendio di polvere o vapori.
c) Durante l'uso dell'elettroutensile tenete lontani bambini ed altre persone. In caso di distrazione potete perdere il controllo sull'apparecchio.

2. Sicurezza elettrica

a) La spina di collegamento dell'elettroutensile deve essere idonea alla presa. La spina non deve venire modificata in alcun modo. Non usate delle spine con adattatore insieme ad elettroutensili protetti da un collegamento a terra. Le spine non modificate e le prese idonee diminuiscono il rischio di una scossa elettrica.
b) Evitate il contatto del corpo con superfici collegate a terra come quelle di tubi, radiatori, fornelli e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo dell'utilizzatore è collegato a terra.
c) Tenete lontano l'apparecchio da pioggia o umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usate il cavo per scopi diversi da quelli a cui è destinato, per trasportare l'elettroutensile, per appenderlo o per estrarre la spina dalla presa di corrente. Tenete il cavo lontano da calore, olio, spigoli vivi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di una scossa elettrica.
e) Se lavorate con un elettroutensile all'aperto usate soltanto dei cavi di prolunga omologati per le zone esterne. L'uso di un cavo di prolunga adatto per la zona esterna diminuisce il rischio di una scossa elettrica.
f) Se non è possibile evitare l'impiego dell'elettroutensile in ambienti umidi, utilizzate un interruttore di sicurezza per correnti di guasto. L'impiego di un interruttore di sicurezza per correnti di guasto riduce il pericolo di una scossa elettrica.

3. Sicurezza delle persone

a) Siate sempre attenti, prestate attenzione a quello che fate ed apprestatevi a usare con prudenza l'elettroutensile. Non usate l'elettroutensile se siete stanchi o sotto l'influsso di sostanze stupe-facenti, alcol o medicinali. Un attimo di disattenzione durante l'uso dell'elettroutensile può causare gravi lesioni.

b) Portate i dispositivi individuali di protezione e sempre degli occhiali protettivi. Se indossate dispositivi individuali di protezione come maschera antipolvere, scarpe di sicurezza con suole antisdruccio-leveli, casco protettivo o cuffie antirumore a seconda dell'impiego dell'elettroutensile, il rischio di lesioni diminuisce notevolmente.

c) Evitate una messa in esercizio involontaria. Accertatevi che l'elettroutensile sia disinserito prima di collegarlo all'alimentazione di corrente e/o alla batteria, di sollevarlo o spostarlo. Se durante il trasporto dell'elettroutensile avete il dito sull'interruttore o se collegate l'apparecchio acceso all'alimentazione di corrente, ciò può provocare degli incidenti.
d) Prima di accendere l'elettroutensile, togliete gli utensili di regolazione o i cacciaviti. Un utensile o una chiave che si trova in una parte rotante dell'apparecchio può provocare delle lesioni.
e) Evitate una posizione di lavoro insolita. Cercate una posizione sicura e tenetevi sempre in equilibrio. Così potete controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Portate indumenti adatti. Non portate indumenti ampi o gioielli. Tenete capelli, indumenti e guanti lontani dalle parti in movimento. Indumenti ampi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
g) Se si possono montare dei dispositivi per l'aspirazione della polvere e per la raccolta della polvere assicuratevi che siano collegati e vengano usati in modo corretto. L'impiego dell'aspirazione della polvere può diminuire i rischi dovuti alla polvere.

4. Impiego e trattamento dell'elettroutensile

a) Non sottoponete l'apparecchio a sollecitazioni eccessive. Usate l'elettroutensile adatto per il vostro lavoro. Con l'elettroutensile adatto lavorate in modo migliore e più sicuro nel range di prestazioni indicato.
b) Non usate l'elettroutensile se il suo interruttore è difettoso. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve venire riparato.
c) Staccate la spina dalla presa di corrente e/o estraete la batteria prima di impostare l'utensile, cambiare gli accessori o mettere da parte l'apparecchio. Questa precauzione evita l'accensione inavvertita dell'elettroutensile.
d) Se non usate gli elettroutensili teneteli al di fuori dalla portata dei bambini. Non permettete l'uso dell'apparecchio a persone che non lo conoscono bene o non hanno letto queste istruzioni. Gli elettroutensili sono pericolosi se sono usati da persone inesperte.

e) Tenete gli elettroutensili con cura. Verificate che il funzionamento delle parti mobili sia in ordine e che non siano bloccate, rotte o danneggiate in tal modo da compromettere il funzionamento dell'elettroutensile. Fate riparare le parti danneggiate prima dell'impiego dell'apparecchio. Molti incidenti sono causati da elettroutensili la cui manutenzione non è stata eseguita correttamente.
f) Tenete gli utensili da taglio affilati e puliti. Gli utensili da taglio tenuti con cura con spigoli taglienti affilati si bloccano raramente e si muovono più facilmente.
g) Utilizzate l'elettroutensile, accessori, attrezzi ecc. conformemente a queste istruzioni. Tenete conto delle condizioni di lavoro e dell'attività da svolgere. L'uso di elettroutensili per scopi diversi da quelli previsti può provocare delle situazioni pericolose.

5. Servizi

a) Fate riparare il vostro elettroutensile solo da personale qualificato e con i pezzi di ricambio originali. Così è garantito che la sicurezza dell'elettroutensile rimanga inalterata.

Avvertenze di sicurezza per martelli perforatori

a) Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.
b) Utilizzate le impugnature addizionali fornite insieme all'apparecchio. La perdita del controllo può causare lesioni.
c) Se eseguite lavori durante i quali l'apparecchio utilizzato potrebbe toccare conduttori di corrente o il cavo di alimentazione dell'apparecchio stesso, usatelo tenendolo per le superfici di impugnature isolate. Il contatto con un cavo che conduce tensione potrebbe trasmetterla anche alle parti metalliche dell'apparecchio e causare scosse elettriche.

Avvertenze speciali di sicurezza

• Verificate la tensione (Volt) indicata sulla targhetta di identificazione.
• Se usate un cavo avvolto su bobina, svolgetelo completamente. Sezione minima del cavo di 1,5 mm ^2 .
• Se il trapano battente viene impiegato all'aperto si deve usare per il collegamento una regolare prolunga H07RN-F 3G1,5 mm² con un connettore protetto contro gli spruzzi d'acqua.
• Accertatevi di essere in posizione sicura se lavorate senza potervi tenere con le mani su scale o impalcature.
• In caso di pareti nelle quali siano montati in modo invisibile cavi elettrici o condutture dell'acqua o del gas, localizzate prima la loro posizione con un dispositivo adatto. Evitate il contatto con elementi o cavi sotto corrente.
• Portate una cuffia antirumore per proteggervi dal rumore: pericolo di ipoacusia!
• Portate gli occhiali protettivi ed una maschera antipolvere in caso di lavori con sviluppo di polvere.
  • Non usate l'utensile nelle vicinanze di vapori o di liquidi infiammabili.
• Per tutte le operazioni di riallestimento e di pulizia staccate la spina dalla presa di corrente.
• Proteggete il cavo di alimentazione dai danni. L'olio e gli acidi possono danneggiare il cavo.
  • Non sottoponete l'utensile a sovraccarico.
• Importante! Si devono osservare tutte le norme nazionali relative a installazione, esercizio e manutenzione.
• Le punte e gli scalpelli possono uscire inavvertitamente dall'utensile e venire scagliati all'intorno causando lesioni gravi.
• Prima di usare l'utensile controllate sempre che le punte siano ben bloccate nel mandrino.
• Controllare regolarmente che il mandrino non presenti segni di usura o danni.

• Avviare la funzione di percussione solo quando la punta sia premuta contro il pezzo da lavorare (parete, soffitto ecc.).

• Al termine del lavoro staccate sempre la spina dalla presa di corrente e togliete la punta o lo scalpello dal mandrino.

• Prima di cambiare la punta o lo scalpello staccate sempre la spina dalla presa di corrente.
• Proteggete i vostri occhi e le persone vicine da parti e schegge sca-gliate all'intorno. Portate un casco protettivo! Usate delle pareti di separazione!
• I guanti da lavoro proteggono dallo schiacciamento delle dita e da escoriazioni superficiali.
• Le vibrazioni possono essere dannose per il congiunto della mano e del braccio. Limitate al massimo il tempo di esposizione alle vibrazioni.

- Tenete il cavo sempre dietro l'utensile.

- Tenete l'utensile lontano dalla portata dei bambini.

• Nell'usare l'utensile tenetelo sempre con tutte e due le mani e fate attenzione di essere in posizione sicura.
• Prima della messa in esercizio si deve badare che sull'apparecchio sia impostata la corretta posizione dell'interruttore per la lavorazione da eseguire, altrimenti alla messa in moto dell'elettroutensile sussiste il rischio di lesioni.

Conservate le avvertenze di sicurezza in luogo sicuro.

„AVVERTIMENTO – Per ridurre il rischio di lesioni, leggete le istruzioni per l'uso“

Indossate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Mettete una maschera antipolvere.

Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Indossate occhiali protettivi.

Scintille che si sviluppano durante il lavoro o schegge, trucioli e polveri che escono dall'apparecchio possono causare la perdita della vista.

Per evitare danni all'apparecchio, il passaggio da una funzione all'altra deve avvenire solo ad utensile fermo.

Elementi forniti

2

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballaggio (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

• Martello perforatore
- Impugnatura
• Impugnatura addizionale
- Istruzioni per l'uso originali

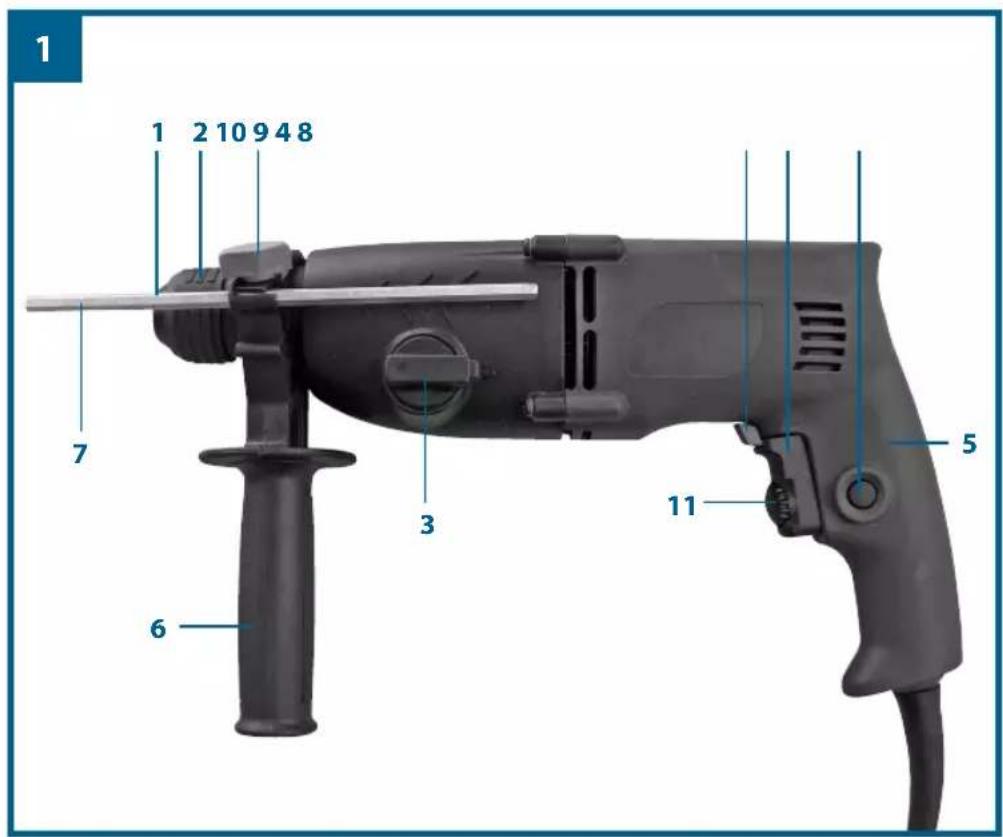

Descrizione dell'apparecchio 3

1. Protezione antipolvere
2. Mandrino di bloccaggio
3. Selettore trapano / trapano a percussione
4. Interruttore ON/OFF
5. Impugnatura
6. Impugnatura addizionale
7. Asta di profondità
8. Pulsante di bloccaggio
9. Commutatore rotazione destrorsa/sinistrorsa
10. Vite di serraggio
11. Regolatore del numero di giri

1 2 10 9 4 8 7 3 6 11 5

Uso

4

L'apparecchio è concepito per la trapanazione a percussione in calcestruzzo, pietra e laterizio usando i relativi trapani.

L'apparecchio deve essere usato solamente per lo scopo cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Prima della messa in esercizio

5

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sul- la targhetta di identificazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

Controllate che nel punto in cui intendete eseguire il foro non ci siano cavi e condutture nascoste del gas e dell'acqua.

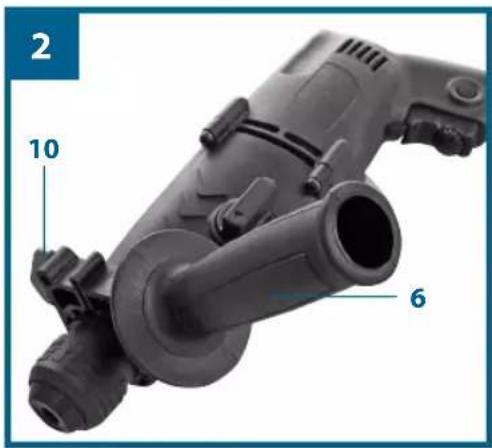

5.1 Impugnatura addizionale (Fig. 2 - Pos. 6)

Per motivi di sicurezza usate il martello perforatore solo con l'impugnatura addizionale.

L'impugnatura addizionale (6) vi offre un ulteriore sostegno durante l'utilizzo del martello perforatore. Per motivi di sicurezza, l'apparecchio non deve essere usato senza impugnatura addizionale (6).

L'impugnatura addizionale (6) viene fissata al martello perforatore tramite serraggio.

• Allentate la vite di serraggio (10).
- Fate scorrere l'impugnatura addizionale (6) sul mandrino e ruotatela nella posizione desiderata.
- Serrate di nuovo la vite di serraggio (10) per fissare l'impugnatura addizionale (6) in questa posizione.

2 10 6

3 10 7 6

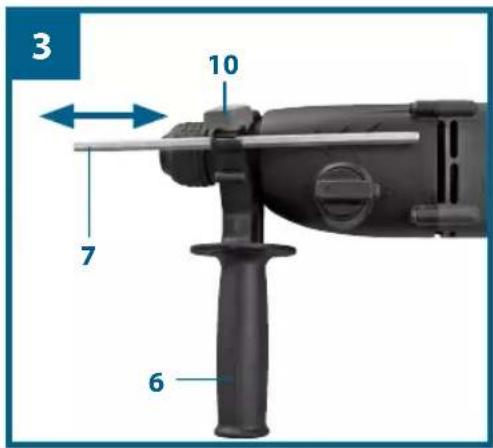

5.2 Asta di profondità (Fig. 3 – Pos. 7)

L'asta di profondità (7) viene fissata all'impugnatura addizionale (6) tramite serraggio con la relativa vite (10).

• Allentate la vite di serraggio (10) e inserite l'asta di profondità (7).
• Portate l'asta di profondità (7) allo stesso livello della punta del trapa-no.
• Tirate indietro l'asta (7) fino a raggiungere la profondità di perforazione desiderata.
• Serrate di nuovo saldamente la vite di serraggio (10).
• Adesso eseguite il foro finché l'asta di profondità (7) non tocca il pezzo da lavorare.

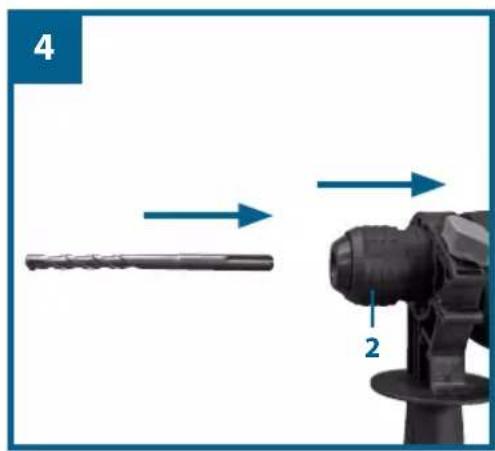

5.3 Inserimento della punta (Fig. 4)

• Pulite l'utensile ed ingrassate lo stelo con grasso per trapano prima di inserirlo.
• Tirate indietro il mandrino di bloccaggio (2) e tenetelo in questa posizione.
• Inserite la punta priva di polvere nella sua sede ruotandola fino alla battuta. La punta viene bloccata automaticamente.
  • Controllate il serraggio tirando la punta.

5.4 Estrazione della punta (Fig. 5)

Tirate indietro il mandrino di bloccaggio (2), tenetelo fermo in questa posizione e togliete la punta.

Per evitare pericoli l'apparecchio deve essere tenuto solo sulle due impugnature (5/6)! Altrimenti si può correre il rischio di scosse elettriche se per errore si fora un cavo!

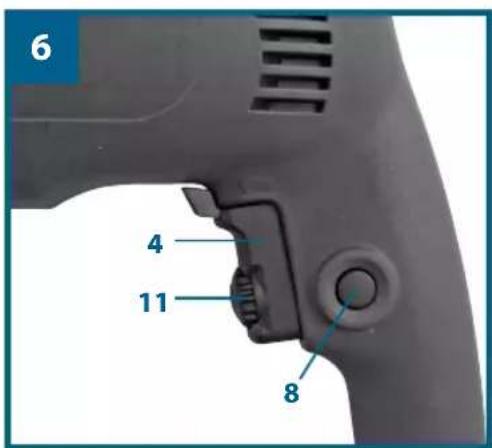

6.1 Interruttore ON/OFF (Fig. 6/Pos. 4)

Accensione

Premete l'interruttore ON/OFF (4)

Esercizio continuo

Fissate l'interruttore ON/OFF (4) con il pulsante di bloccaggio (8). Attenzione! Il bloccaggio è possibile solo con rotazione destrorsa.

Spegnimento

Premete brevemente l'interruttore ON/OFF (4).

6.2 Regolare il numero di giri (Fig. 6/Pos. 4)

• Potete comandare in continuo il numero di giri durante l'impiego.
- Selezionate il numero dei giri premendo più o meno forte l'interruttore ON/OFF (4).
- Selezione del numero giusto di giri: il numero di giri più appropriato dipende dal pezzo da lavorare, dalla modalità operativa e dalla punta impiegata.
- Pressione limitata sull'interruttore ON/OFF (4): numero di giri basso
- Pressione maggiore sull'interruttore ON/OFF (4): numero di giri elevato

Consiglio:

Iniziate a eseguire i fori con un numero basso di giri. Aumentate poi gradualmente il numero di giri.

Vantaggi

• All'inizio della perforazione la punta è più facile da controllare e non scivola.
  • Evitate così fori dal bordo irregolare (per es. nelle piastrelle).

6.3 Preselezione del numero di giri (Fig. 6/Pos. 11)

• L'anello di regolazione del numero di giri (11) vi dà la possibilità di stabilire il numero massimo di giri. L'interruttore ON/OFF (4) può quindi venire premuto fino al raggiungimento del numero massimo di giri impostato.
• Regolate il numero di giri tramite l'apposito anello (11) nell'interruttore ON/OFF (4).
  • Non effettuate questa impostazione durante l'esecuzione della perforazione.

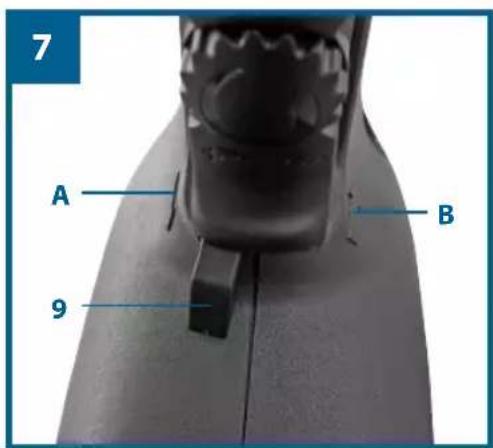

6.4 Selettore movimento destrorso/sinistrorso (Fig. 7/Pos. 9)

- Esequite il passaggio soltanto ad apparecchio fermo!

- Regolate con il selettore movimento destrorso/sinistrorso (9) il senso di rotazione del trapano a percussione

Senso di rotazione Posizione del selettore

Movimento destrorso (in avanti e perforazione) A Movimento sinistrorso (all'indietro) B

6 4 11 8

7 A B 9

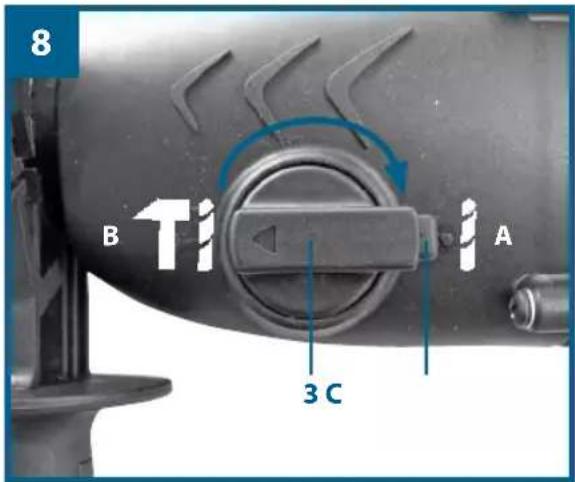

6.5 Selettore trapano/trapano a percussione (Fig. 8/Pos. 3)

• Eseguite la commutazione soltanto ad apparecchio fermo!
• Per trapanare premete il pulsante (C) del selettore (3) e ruotate contemporaneamente il selettore (3) in posizione A del selettore.
• Per trapanare a percussione premete il pulsante (C) del selettore (3) e ruotate contemporaneamente il selettore (3) in posizione B del selet- tore.

Attenzione!

Per l'uso del martello perforatore avete bisogno solo di una leggera pressione. Una pressione eccessiva rappresenta una sollecitazione che danneggia il motore. Controllate regolarmente le punte del trapano. Sostituite o rettificate le punte consumate.

8 B T1 A 3 C

Informazioni

7

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

Pulizia

• Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.

Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.

Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

Manutenzione

All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

Ordinazione dei pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è necessario indicare quanto segue

• Tipo di apparecchio
• Numero di articolo dell'apparecchio
• Numero di identificazione dell'apparecchio
• Numero del pezzo di ricambio richiesto

Per i prezzi attuali e le informazioni attuali si veda www.isc-gmbh.info

Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio elettrico nell'imballaggio originale.

Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all'amministrazione comunale!

Caratteristiche tecniche

Tensione di rete: 230 V \~ 50 Hz
Potenza assorbita: 650 W
Numero di giri al minimo: 0-1000 min ^-1
Numero di colpi: 0-5100 min ^-1
Campo di foratura calcestruzzo/pietra (max.): 22 mm
Grado di protezione: ...... II / ☐
Peso: 2,9 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_dA 93 dB(A)

Incertezza K_pA 3 dB

Livello di potenza acustica L_WA 104 dB(A)

Incertezza K_WA 3 dB

Indossate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Martello perforatore su calcestruzzo

Valore emissione vibrazioni a_h = 15,41 m/s^2

Incertezza K = 1,5 m/s²

Ulteriori informazioni per elettroutensili

Avvertimento!

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sottoponete l'apparecchio a sollecitazioni eccessive.
- Fate eventualmente controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffie antiru-more adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dell'apparecchio elettrico è tenuto, in alternativa alla restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso di cessione dell'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o qualsiasi tipo di riproduzione, anche parziale, della documentazione e dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

Salvo modifiche tecniche.

Garanzia

8

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'Sacquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!

Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.

Indirizzo(i) assistenza: Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur

Numero verde: +41/52/2358787

Denominazione produttore/importatore: ISC GmbH, Eschenstraße 6, D-94405 Landau

e-mail: info@ einhell.ch

Denominazione prodotto: Martello perforatore WZBH 600

Numero identificativo prodotto/produttore: 42.582.47

Numero articolo: 25532

Periodo azione: 02/2012

Azienda e sede del rivenditore: Aldi Suisse AG, Niederstettenstrasse 3, CH-9536 Schwarzenbach SG

Descrizione del difetto:

nome dell'acquirente:

CAP/Città:

Indirizzo:

Tel./email:

Firma::

KUNDENDIENST • SERVICE APRÈS-VENTE ASSISTENZA POST-VENDITA

CH +41/52/2358787

www.isc-gmbh.info WZBH 600
