WZBH 600 - Bohrmaschine Workzone - Kostenlose Bedienungsanleitung

Produkttyp	Bohrhammer
Marke	Workzone
Modell	WZBH 600
Netzspannung	230 V ~ 50 Hz
Aufnahmeleistung	650 W
Leerlaufdrehzahl	0–1000 U/min
Schlagzahl	0–5100 Schläge/min
Bohrleistung Beton/Stein (max)	22 mm
Schutzklasse	II (doppelte Isolierung)
Gewicht	2,9 kg
Schalldruckpegel LpA	93 dB(A)
Schallleistungspegel LWA	104 dB(A)
Vibrationsemissionswert (Bohren in Beton)	15,41 m/s²
Betriebsarten	Bohren, Schlagbohren
Drehrichtung	Rechts und Links
Drehzahlregelung	Elektronisch, stufenlos
Drehzahlvorwahl	Ja, über Rändelrad
Lieferumfang	Bohrhammer, Zusatzhandgriff, Tiefenanschlag, Bedienungsanleitung
Werkzeugaufnahme	SDS-Plus (schlüssellos)
Wartung und Reinigung	Mit einem feuchten Tuch und Schmierseife reinigen; keine aggressiven Reinigungsmittel
Garantie	3 Jahre (Verschleißteile: 6 Monate)
Kundendienst	+41/52/2358787, www.isc-gmbh.info

Häufig gestellte Fragen - WZBH 600 Workzone

Wie setze ich einen Bohrer am Bohrhammer WZBH 600 ein und wie entferne ich ihn?

Um einen Bohrer einzusetzen, ziehen Sie die Verriegelungshülse (2) zurück und halten Sie sie. Setzen Sie den Bohrer drehend bis zum Anschlag ein und lassen Sie die Hülse los. Überprüfen Sie die Verriegelung, indem Sie am Bohrer ziehen. Zum Entfernen des Werkzeugs ziehen Sie die Verriegelungshülse erneut nach hinten und nehmen den Bohrer heraus.

Wie stelle ich die Bohrtiefe ein?

Verwenden Sie den Tiefenanschlag (7) am Zusatzhandgriff. Lösen Sie die Feststellschraube (10), setzen Sie den Anschlag auf Höhe der Bohrerspitze, schieben Sie ihn um die gewünschte Tiefe zurück, und ziehen Sie die Schraube wieder fest. Bohren Sie, bis der Anschlag das Werkstück berührt.

Was sind die Leistung und die maximale Bohrfähigkeit?

Der WZBH 600 hat eine Aufnahmeleistung von 650 W, eine Leerlaufdrehzahl von 0–1000 U/min und eine Bohrfähigkeit in Beton/Stein von maximal 22 mm.

Kann ich das Gerät im Bohrmodus ohne Schlag verwenden?

Ja, der Drehschalter (3) ermöglicht die Wahl zwischen Bohren (Position A) und Schlagbohren (Position B). Schalten Sie nur im Stillstand um.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Rechts-/Linkslaufschalter (9), um von Vorwärtslauf (A) auf Rückwärtslauf (B) umzuschalten. Schalten Sie nur im Stillstand um.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets einen Gehörschutz, eine Schutzbrille und eine Staubmaske. Verwenden Sie den Zusatzhandgriff, halten Sie das Gerät an den isolierten Griffflächen, und prüfen Sie vor dem Bohren, ob verdeckte Kabel oder Leitungen vorhanden sind.

Wie reinige und warte ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine aggressiven Reinigungsmittel. Reinigen Sie regelmäßig die Lüftungsschlitze. Die Kohlebürsten müssen von einem Fachmann ausgetauscht werden.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den Bohrhammer, einen Zusatzhandgriff, einen Tiefenanschlag und die Bedienungsanleitung.

Wo finde ich Ersatzteile oder den Kundendienst?

Für Ersatzteile und Kundendienst wenden Sie sich an ISC GmbH unter +41/52/2358787 oder besuchen Sie www.isc-gmbh.info. Geben Sie den Typ, die Referenznummer und die Identifikationsnummer des Geräts an.

Wie lange beträgt die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Verschleißteile (wie Kohlebürsten) haben eine Garantie von 6 Monaten. Bewahren Sie den Kassenbon und den vollständig ausgefüllten Garantieschein auf.

BEDIENUNGSANLEITUNG WZBH 600 Workzone

ORIGINALBETRIEBSANLEITUNG

MARTEAU PERFORATEUR

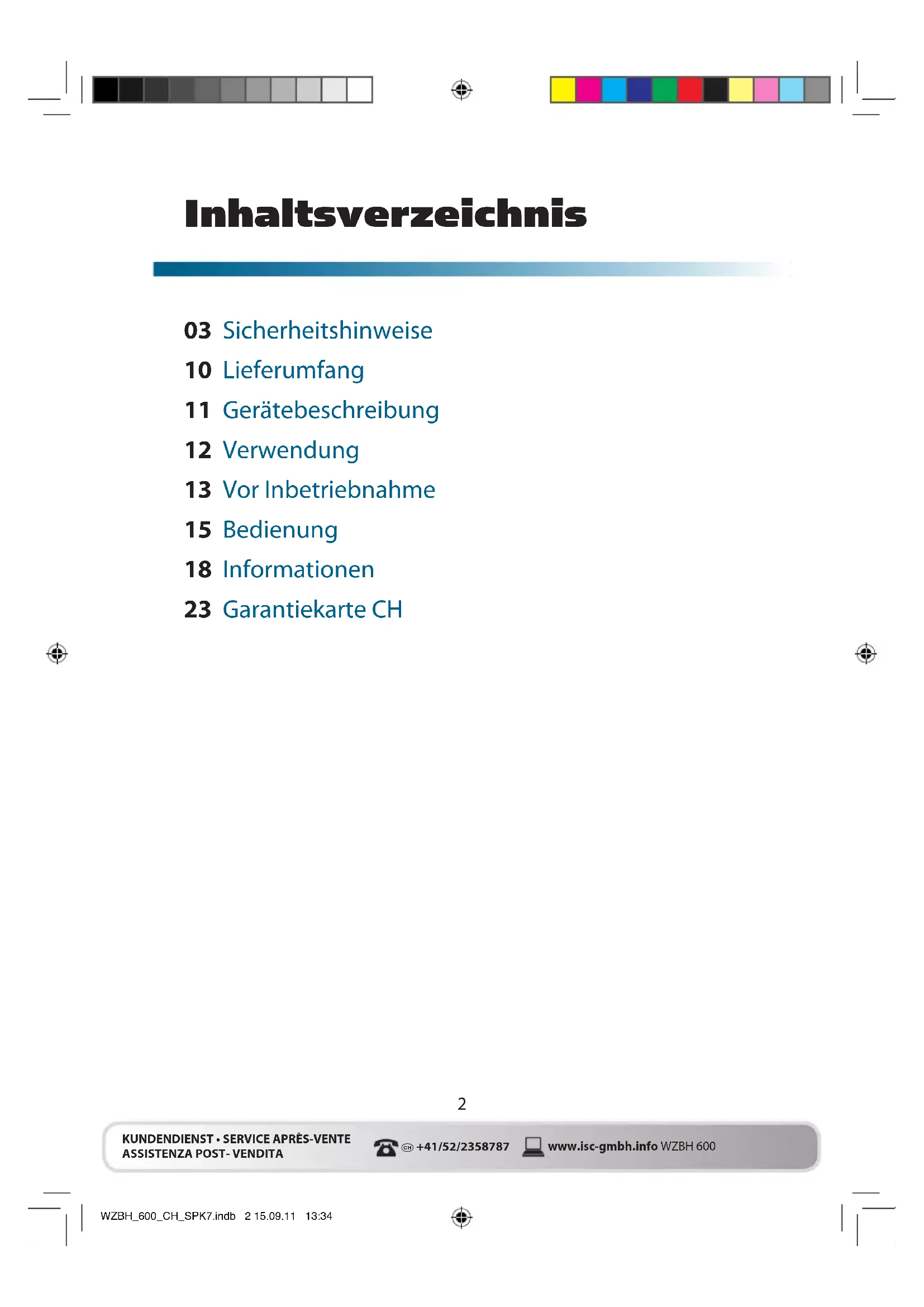

03 Sicherheitshinweise
10 Lieferumfang
11 Gerätebeschreibung
12 Verwendung
13 Vor Inbetriebnahme
15 Bedienung
18 Informationen
23 Garantiekarte CH

Sicherheitshinweise

1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Achtung!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaugeinrichtungen und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unabsichtigen Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Eletrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Hämmer

a) Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
b) Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
c) Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Spezielle Sicherheitshinweise

• Prüfen Sie die auf dem Typenschild angegebene Spannung (Volt).
• Bei Verwendung von Leitungsrollern, Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm ^2 .
• Bei Einsatz des Elektro-Bohrhammers im Freien ist für den Anschluss eine ordnungsgemäße Verlängerungsleitung H07RN-F 3G 1,5 mm ^2 mit spritzwassergeschützten Steckvorrichtungen zu verwenden.
• Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
• In Wänden, wo Strom-, Wasser- oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren. Berührung mit stromführenden Teilen oder Leitern vermeiden.
• Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz: schleichen- der Gehörverlust!
• Tragen Sie eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
• Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
  • Maschine nicht überlasten.
• Wichtig! Alle nationalen Sicherheitsvorschriften bezüglich Installation, Betrieb und Wartung sind zu befolgen.
• Meißel und Bohrer können versehentlich aus dem Werkzeug geschleudert werden und schwere Verletzungen verursachen.
• Vor dem Arbeitseinsatz immer nachprüfen, dass Meißel oder Bohrer im Werkzeughalter arretiert sind.
• Werkzeughalter regelmäßig auf Abnutzung oder Beschädigung kontrollieren.
• Ein schlagendes Werkzeug nur starten, wenn es gegen ein Werkstück (Wand, Decke usw.) gedrückt wird.
• Nach beendeter Arbeit den Bohrhammer vom Stromnetz trennen und Meißel oder Bohrer aus dem Werkzeug nehmen.

• Vor dem Wechsel von Meißel oder Bohrer den Bohrhammer immer vom Netz trennen.

• Schützen Sie Augen und Mitarbeiter vor Teilchenflug und absplittern-de Fremdkörper. Schutzhelm tragen! Trennwände aufstellen!

• Arbeitshandschuhe schützen vor Fingerquetschungen und Hautabschürfungen.
• Vibrationen können für das Hand-Arm-System schädlich sein: die Einwirkzeit von Vibrationen ist so gering wie möglich zu halten.
• Netzkabel immer nach hinten vom Gerät wegführen.
• Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist.
• Beim Arbeiten Gerät immer mit beiden Händen halten und auf einen sicheren Stand achten.
• Vor der Materialbearbeitung ist darauf zu achten, dass am Gerät die richtige Schalterposition, für die durchzuführende Bearbeitung eingestellt ist. Da ansonsten eine Körperverletzungsgefahr beim Anlaufen der Maschine droht.

Bewahren Sie die Sicherheitshinweise gut auf.

"WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen"

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.

Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funktionen nur im Stillstand erfolgen.

Lieferumfang

2

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Bohrhammer
• Zusatzhandgriff
  • Tiefenanschlag
  • Originalbetriebsanleitung

Gerätebeschreibung

3

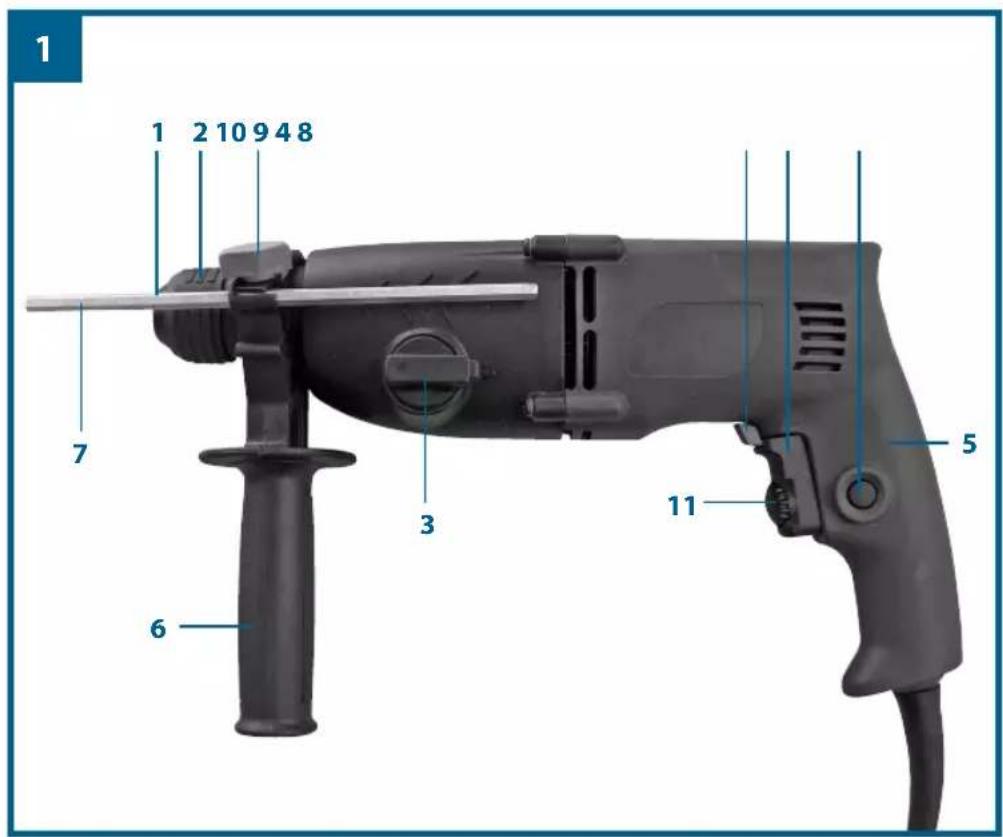

1. Staubschutz
2. Verriegelungshülse
3. Bohren/Schlagbohren Umschalter
4. Ein-/ Ausschalter
5. Handgriff
6. Zusatzhandgriff
7. Tiefenanschlag
8. Festellknopf
9. Rechts-/Linkslauf-Umschalter
10. Klemmschraube
11. Drehzahl-Regler

1 2 10 9 4 8 7 3 6 11 5

Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel unter Verwendung des entsprechenden Bohrers.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungs-gemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Vor Inbetriebnahme

5

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.

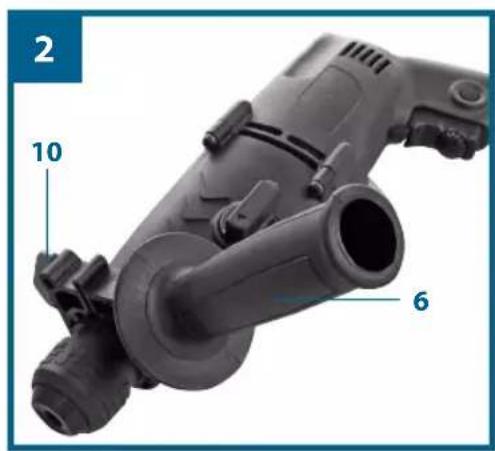

5.1 Zusatzgriff (Abb. 2 - Pos. 6)

Bohrhammer aus Sicherheitsgründen nur mit dem Zusatzgriff verwenden.

Der Zusatzhandgriff (6) bietet Ihnen während der Benutzung des Bohrhammers zusätzlichen Halt. Das Gerät darf aus Sicherheitsgründen nicht ohne den Zusatzhandgriff (6) verwendet werden.

Befestigt wird der Zusatzhandgriff (6) am Bohrhammer durch Klemmung.

• Klemmschraube (10) lockern

• Zusatzhandgriff (6) über das Bohrfutter schieben und in die gewünschte Position drehen.
• Klemmschraube (10) wieder festziehen um den Zusatzhandgriff (6) in dieser Position zu fixieren.

2 10 6

3 10 7 6

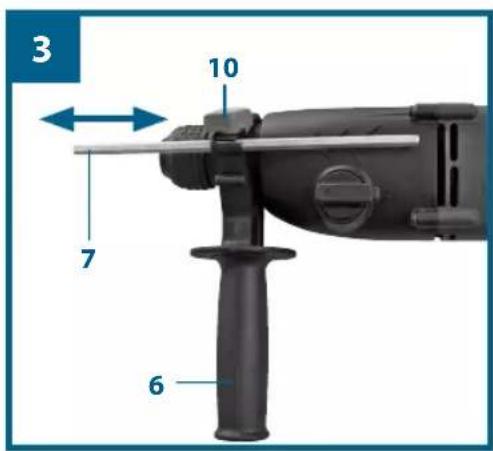

5.2 Tiefenanschlag (Abb. 3 - Pos.7)

Der Tiefenanschlag (7) wird mit der Feststellschraube (10) am Zusatzhandgriff (6) durch Klemmung gehalten.

• Lösen Sie die Feststellschraube (10) und setzen Sie den Tiefenanschlag (7) ein.
• Bringen Sie den Tiefenanschlag (7) auf gleiche Ebene zum Bohrer.
• Ziehen Sie den Tiefenanschlag (7) um die gewünschte Bohrtiefe zurück.
  • Ziehen Sie die Feststellschraube (10) wieder fest.
• Bohren Sie nun das Loch, bis der Tiefenanschlag (7) das Werkstück berührt.

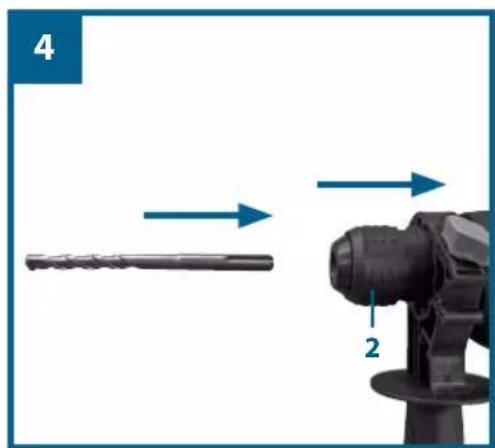

5.3 Werkzeug einsetzen (Abb. 4)

• Werkzeug vor dem Einsetzen reinigen und Werkzeug-Schaft mit Bohrerfett leicht fetten.
  • Verriegelungshülse (2) zurückziehen und festhalten.
  • Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
  • Verriegelung durch Ziehen am Werkzeug prüfen.

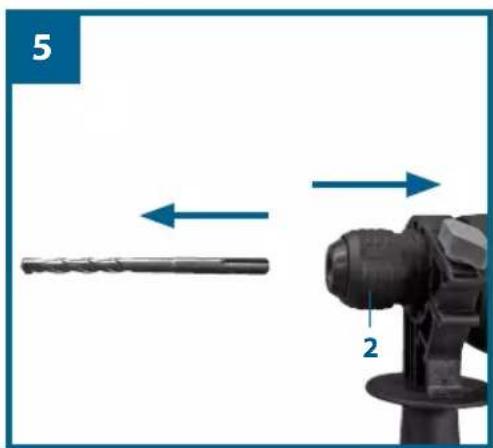

5.4 Werkzeug entnehmen (Abb. 5)

Verriegelungshülse (2) zurückziehen, festhalten und Werkzeug entnehmen.

4 2

Um eine Gefährdung zu vermeiden, darf die Maschine nur and den beiden Handgriffen (5/6) gehalten werden! Andernfalls kann beim Anbohren von Leitungen elektrischer Schlag drohen!

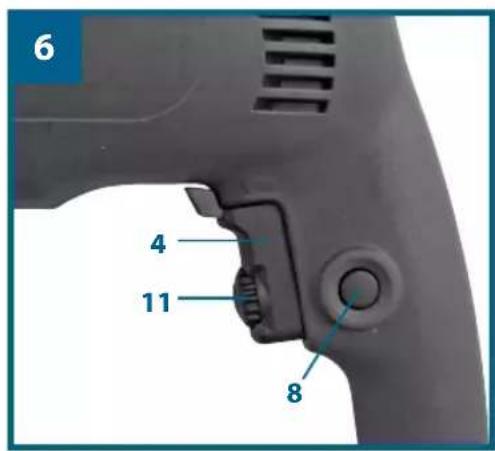

6.1 Ein/Ausschalter (Bild 6/Pos. 4)

Einschalten:

Ein-/Ausschalter (4) drücken

Dauerbetrieb:

Ein-/Ausschalter (4) mit Feststellknopf (8) sichern. Achtung! Eine Arretierung ist nur im Rechtslauf möglich.

Ausschalten:

Ein-/Ausschalter (4) kurz eindrücken.

6.2 Drehzahl einstellen (Bild 6/Pos. 4)

• Sie können die Drehzahl während des Betriebes stufenlos steuern.
- Durch mehr oder wenig starkes Drücken des Ein-/Ausschalters (4) wählen Sie die Drehzahl.
- Wahl der richtigen Drehzahl: Die am besten geeignete Drehzahl ist abhängig vom Werkstück, von der Betriebsart und vom eingesetzten Bohrer.
• Geringer Druck auf Ein-/Ausschalter (4): niedrigere Drehzahl
- Größerer Druck auf Ein-/Ausschalter (4): höhere Drehzahl

Tipp:

Bohren Sie Bohrlöcher mit geringer Drehzahl an. Erhöhen Sie Die Drehzahl danach schrittweise.

Vorteile:

• Der Bohrer ist beim Anbohren leichter zu kontrollieren und rutscht nicht ab.
  • Sie vermeiden zersplitterte Bohrlöcher (z.B. bei Kacheln).

6.3 Vorwählen der Drehzahl (Bild 6/Pos. 11)

• Der Drehzahl-Regler (11) ermöglicht es Ihnen, die maximale Drehzahl zu definieren. Der Ein-/Ausschalter (4) kann nur noch bis zur vorgegebenen Maximaldrehzahl eingedrückt werden.
• Stellen Sie die Drehzahl mit dem Einstellring (11) im Ein-/Ausschalter (4) ein.
• Nehmen Sie diese Einstellung nicht während des Bohrens vor.

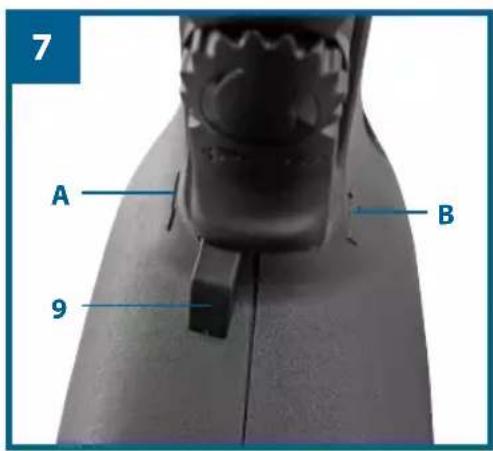

6.4 Rechts-/Linkslauf-Umschalter (Bild 7/Pos. 9)

• Nur im Stillstand umschalten!

- Stellen Sie mit dem Rechts-/Linkslauf-Umschalter (9) die Laufrichtung des Schlagbohrers ein:

Laufrichtung Schalterposition

Rechtslauf (Vorwärts und Bohren) A

Linkslauf (Rücklauf) B

6 4 11 8

7 A B 9

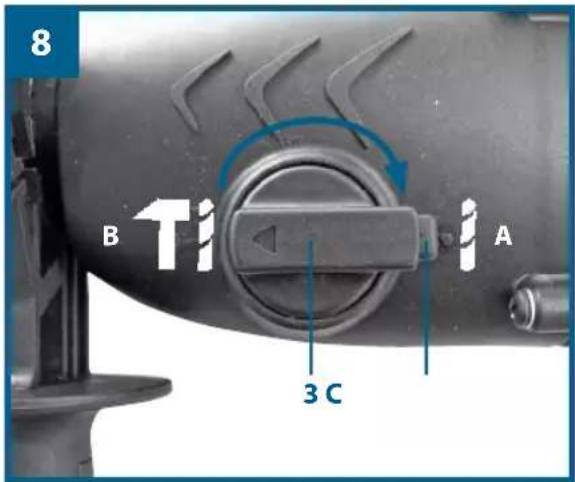

6.5 Bohren/Schlagbohren-Umschalter (Bild 8/Pos. 3)

• Nur im Stillstand umschalten!

• Zum Bohren den Knopf (C) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung A drehen.
• Zum Schlagbohren den Knopf (C) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung B drehen.

Achtung!

Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet unnötig den Motor. Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

8 B T1 A 3 C

Informationen

7

Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
  • Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
  • Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30° C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Beachten Sie dazu auch die Hinweise auf Seite 22.

Technische Daten

Netzspannung: 230 V \~ 50 Hz
Leistungsaufnahme: 650 W
Leerlauf-Drehnzahl: 0-1000 min ^-1
Schlagzahl: 0-5100 min ^-1
Bohrleistung Beton/Stein (max.): 22 mm
Schutzklasse: II / ☐
Gewicht: 2,9 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L_dA 93 dB(A)

Unsicherheit K_pA 3 dB

Schallleistungspegel L_WA 104 dB(A)

Unsicherheit K_WA 3 dB

Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EC_2005/88/EC vorgesehen.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Bohrhämmern in Beton

Schwingungsemissionswert a_h=15,41 m/s^2

Unsicherheit K = 1,5 m/s²

Zusätzliche Informationen für Elektrowerkzeuge

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
  • Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeaufforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

Garantiekarte CH

8

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher aufl

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.

Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182,

CH-8404 Winterthur

Hotline: [phone]

Hersteller-/Importeurbezeichnung: ISC GmbH,

Eschenstraße 6, D-94405 Landau

E-Mail: [e-mail]

Produktbezeichnung: Bohrhammer WZBH 600

Produkt-/Herstellerkennzeichnungsnummer: 42.582.47

Artikelnummer: 25532

Aktionszeitraum: 02/2012

Firma und Sitz des Verkäufers: Aldi Suisse AG, Niederstettenstrasse 3,

CH-9536 Schwarzenbach SG

Fehlerbeschreibung:

Name des Käufers:

PLZ/Ort:

Straße:

Tel. Nr./E-Mail:

Unterschrift:

Table des matières

Adresses des points de SAV: Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur

Hotline: [phone]

Désignation du fabricant/de l'importateur : ISC GmbH, Eschenstraße 6, D-94405 Landau

Courriel: [e-mail]

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

CE

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
③ explains the following conformity according to EU directives and norms for the following product
① déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
(6) verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
© declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
① declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
® attesterer folgende overensstemmelse i medfor af EU-direktiv samt standarder for artikel
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
® töendab toote vastavust EL direktiivile ja standarditele
⑥ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
potrjuje sledečo skladnost s smernico EU in standardi za izdelek
® vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a noriem pre výrobok
a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

⑥ deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑤ декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaidro šādu atbilstību ES direktīvai un standartiem
⑤ apibūdina šj atitikimą EU reikalavimams ir prekės normoms
declară următoarea conformitate conform directivei UE și normelor pentru articolul
⑭ δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artiki
③ potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑧ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
» ja изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
Ürünü ile ilgili AB direktifleri ve normları gereğince aşağıda açıklanan uygunluğu belirtir
⑧ erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
⑤ Lÿsir uppfyllingu EU-regina og annarra staðla vöru

Landau/Isar, den 02.08.2011

Mao-Go Ung Unger/Product-Management

Archive-File/Record: NAPR004448

Documents registrar: Georg Riedel

Wiesenweg 22, D-94405 Landau/Isar

First CE: 08

Art.-No.: 42.582.47 I.-No.: 11011
