BEDIENUNGSANLEITUNG WZAS 14 4/1 Li Workzone

+43/1/8691480 +41/52/2358787 06(1) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Allgemeine Sicherheitshinweise für Elektrowerkzeuge m Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jeder- zeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen überge- ben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinwei- se bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen. m Achtung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zu- kunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. 1Sicherheitshinweise WZAS_14_4_1_Li_AT_CH_SPK7.indb 3 31.07.12 09:494

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kont- rolle über das Gerät verlieren.

2. Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzge- erdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geer- det ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Geräteteilen. Beschädigte oder verwi- ckelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeig- neten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz- schalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be- nutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges WZAS_14_4_1_Li_AT_CH_SPK7.indb 4 31.07.12 09:495

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewis- sern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk- zeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzun- gen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situatio- nen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaugeinrichtungen und Staubauangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elekt- rowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie WZAS_14_4_1_Li_AT_CH_SPK7.indb 5 31.07.12 09:496

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehör- teile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnah- me verhindert den unabsichtigen Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Eletrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehe- nen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller emp- fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektro- werkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Mün- zen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metall- gegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser WZAS_14_4_1_Li_AT_CH_SPK7.indb 6 31.07.12 09:497

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu- sätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachper- sonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen

• Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrma- schinen. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgrie. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griächen, wenn Sie Arbei- ten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treen kann. Der Kontakt mit einer span- nungsführenden Leitung kann auch metallene Geräteteile unter Span- nung setzen und zu einem elektrischen Schlag führen. Spezielle Sicherheitshinweise Wir legen größte Sorgfalt in den Aufbau jedes Akkupacks, um Akkus mit maximaler Energiedichte, Langlebigkeit und Sicherheit an Sie weiterge- ben zu können. Die Akkuzellen verfügen über mehrstufige Sicherheits- vorrichtungen. Jede einzelne Zelle wird zunächst formatiert und ihre elektrischen Kennlinien werden aufgenommen. Diese Daten werden anschließend genutzt, um die bestmöglichen Akkupacks gruppieren zu können. Trotz aller Sicherheitsvorkehrungen ist beim Umgang mit Akkus stets Umsicht erforderlich. Für den sicheren Betrieb sind fol- gende Punkte zwingend zu beachten. Der sichere Betrieb ist nur mit ungeschädigten Zellen gewährleistet! Eine falsche Handhabung führt zu Zellenschäden. Achtung! Analysen bestätigen, dass grobe Falschnutzung und falsche Pflege Hauptursache für Schäden durch Hochleistungsakkus sind. WZAS_14_4_1_Li_AT_CH_SPK7.indb 7 31.07.12 09:498

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

• Der Akku-Pack des Akkugerätes ist im Lieferzustand nicht geladen. Vor der ersten Inbetriebnahme muss deshalb der Akku aufgeladen werden.

• Für eine optimale Akkuleistung vermeiden Sie tiefe Entladungszyk- len! Laden Sie Ihren Akku häufig.

• Lagern Sie Ihren Akku kühl, am besten bei 15°C, und zumindest 40% geladen.

• Lithium-Ionen Akkus unterliegen einer natürlichen Alterung. Spätes- tens wenn die Leistungsfähigkeit des Akkus nur mehr 80% des Neu- zustandes entspricht, muss der Akku ersetzt werden! Geschwächte Zellen in einem gealterten Akku-Pack sind den hohen Leistungsan- forderungen nicht mehr gewachsen und stellen so ein Sicherheitsri- siko dar.

• Verbrauchte Akkus nicht ins offene Feuer werfen. Explosionsgefahr!

• Akku nicht anzünden oder Verbrennung aussetzen.

• Akkus nicht Tiefenentladen! Tiefenentladung schädigt die Akkuzellen. Die häufigste Ursache für die Tiefentladung von Akkupacks ist lange Lagerung bzw. Nichtnut- zung teilentladener Akkus. Beenden Sie den Arbeitsvorgang sobald die Leistung merklich nachlässt oder die Schutzelektronik anspricht. Lagern Sie den Akku erst nach vollständiger Aufladung.

• Akkus bzw. Gerät vor Überlastung schützen! Überlastung führt rasch zur Überhitzung und Zellschädigung im Innern des Akkugehäuses, ohne dass die Überhitzung äußerlich zu Tage tritt.

• Vermeiden Sie Beschädigungen und Stöße! Ersetzen Sie Akkus, die Ihnen aus über einem Meter heruntergefallen sind oder die heftigen Stößen ausgesetzt waren unverzüglich, auch wenn das Gehäuse des Akkupacks unbeschädigt erscheint. Die Ak- kuzellen im Inneren können ernsthaft beschädigt sein. Beachten Sie hierzu auch die Entsorgungshinweise.

• Bei Überlastung und Überhitzung schaltet die integrierte Schutzab- schaltung das Gerät aus Sicherheitsgründen ab. Achtung! Betätigen Sie den Ein-/ Ausschalter nicht mehr, wenn die Schutzabschaltung WZAS_14_4_1_Li_AT_CH_SPK7.indb 8 31.07.12 09:499

• Verwenden Sie nur original Akkus. Der Einsatz von anderen Akkus kann zu Verletzungen; Explosion und Brandgefahr führen. Hinweise zum Ladegerät und Ladevorgang

• Achtung! NICHT-wiederaufladbare Batterien dürfen nicht geladen werden.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von ihr Anwei- sungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Beachten Sie die angegebenen Daten auf dem Typenschild des Lade- geräts. Schließen Sie das Ladegerät nur an die auf dem Typenschild angegebene Netzspannung an.

• Schützen Sie das Ladegerät und die Leitung vor Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofachmann auszutauschen.

• Ladegerät, Akkus und Akkugerät vor Kindern schützen.

• Keine beschädigten Ladegeräte verwenden.

• Verwenden Sie das mitgelieferte Ladegerät nicht zum Laden von an- deren Akkugeräten.

• Bei starker Beanspruchung erwärmt sich der Akku-Pack. Lassen Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtemperatur abkühlen.

• Akkus nicht Überladen! Beachten Sie die maximalen Ladezeiten. Diese Ladezeiten gelten nur für entladene Akkus. Mehrfaches Einstecken eines geladenen oder teilgeladenen Akkus führt zum Überladen und zur Zellschädigung. Akkus nicht mehrere Tage im Ladegerät stecken lassen.

• Benutzen und laden Sie nie Akkus, von denen Sie vermuten, dass die letzte Auadung des Akkus länger als 12 Monate zurück liegt. Die Wahrscheinlichkeit ist hoch, dass der Akku bereits gefährlich ge- schädigt ist (Tiefenentladung).

• Laden bei einer Temperatur von unter 10°C führt zur chemischen Schädigung der Zelle und kann zu Brand führen. WZAS_14_4_1_Li_AT_CH_SPK7.indb 9 31.07.12 09:4910

• Verwenden Sie keine Akkus, die sich während des Ladens erwärmt haben, da die Akkuzellen gefährlich geschädigt sein könnten.

• Verwenden Sie keine Akkus mehr, die sich während des Ladens auf- gewölbt oder verformt haben, oder welche ungewöhnliche Sympto- me zeigten (Ausgasen, Zischen, Knacken, ...)

• Entladen Sie den Akku nicht vollständig (empfohlene Endladetiefe max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akkuzel- len.

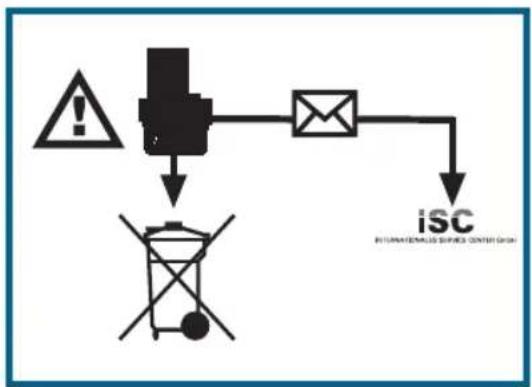

• Batterien niemals unbeaufsichtigt laden! Schutz vor Umwelteinflüssen

• Tragen Sie geeignete Arbeitskleidung. Schutzbrille tragen.

• Schützen Sie Ihr Akkugerät und das Ladegerät vor Feuchtigkeit und Regen. Feuchtigkeit und Regen können zu gefährlichen Zell- schädigungen führen.

• Das Akkugerät und das Ladegerät nicht im Bereich von Dämpfen und brennbaren Flüssigkeiten verwenden.

• Ladegerät und Akkugeräte nur im trockenem Zustand und einer Um- gebungstemperatur von 10-40°C verwenden.

• Bewahren Sie den Akku nicht an Orten auf, die eine Temperatur von über 40° C erreichen können, insb. nicht in einem in der Sonne ge- parkten Kfz.

• Akkus vor Überhitzung schützen! Überlastung, Überladung oder Sonneneinstrahlung führt zur Überhit- zung und zur Zellschädigung. Laden oder arbeiten sie keinesfalls mit Akkus, welche überhitzt wurden – ersetzen sie diese unverzüglich.

• Lagerung von Akkus, Ladegeräten und Akkugerät. Lagern Sie das Ladegerät und Ihr Akkugerät nur in trockenen Räu- men mit einer Umgebungstemperatur von 10-40°C. Den Lithium- Ionen Akku lagern Sie kühl und trocken bei 10-20°C. Vor Luftfeuch- tigkeit und direkter Sonneneinstrahlung schützen! Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

• Verhindern Sie, dass der Lithium-Ionen Akku gefriert. Akkus, welche länger als 60 Minuten unter 0°C gelagert wurden, sind zu entsorgen.

• Vorsicht beim Umgang mit Akkus in Bezug auf elektrostatischer Ladung: elektrostatische Entladungen führen zu Schäden an der Schutzelektronik und den Akku-Zellen! Vermeiden Sie daher elektro- statische Aufladung und berühren Sie niemals die Akku-Pole! WZAS_14_4_1_Li_AT_CH_SPK7.indb 10 31.07.12 09:4911

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Akkumulatoren und akkugetriebene Elektrogeräte beinhalten umweltge- fährdende Materialien. Akku- Geräte nicht in den Hausmüll geben. Nach dem Defekt oder Verschleiß der Geräte den Akku herausnehmen und an die iSC GmbH, Eschenstraße 6 in D-94405 Landau einsenden, oder, falls untrennbar verbunden, das Akku-Gerät einsenden. Nur dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akku- gerät, dass diese einzeln in Kunststobeutel verpackt werden um Kurzschlüsse oder Brand zu vermeiden! Bewahren Sie die Sicherheitshinweise gut auf. Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand erfolgen. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen). 10°C- 40°C Die Auadung des Akkus sollte nur bei einer Temperatur zwischen 10°C und 40° C erfolgen. WZAS_14_4_1_Li_AT_CH_SPK7.indb 11 31.07.12 09:4912

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 “WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanlei- tung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustre- tende Splitter, Späne und Stäube können Sichtverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheits- schädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! WZAS_14_4_1_Li_AT_CH_SPK7.indb 12 31.07.12 09:4913

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschä- den.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Originalbetriebsanleitung WZAS_14_4_1_Li_AT_CH_SPK7.indb 13 31.07.12 09:4914

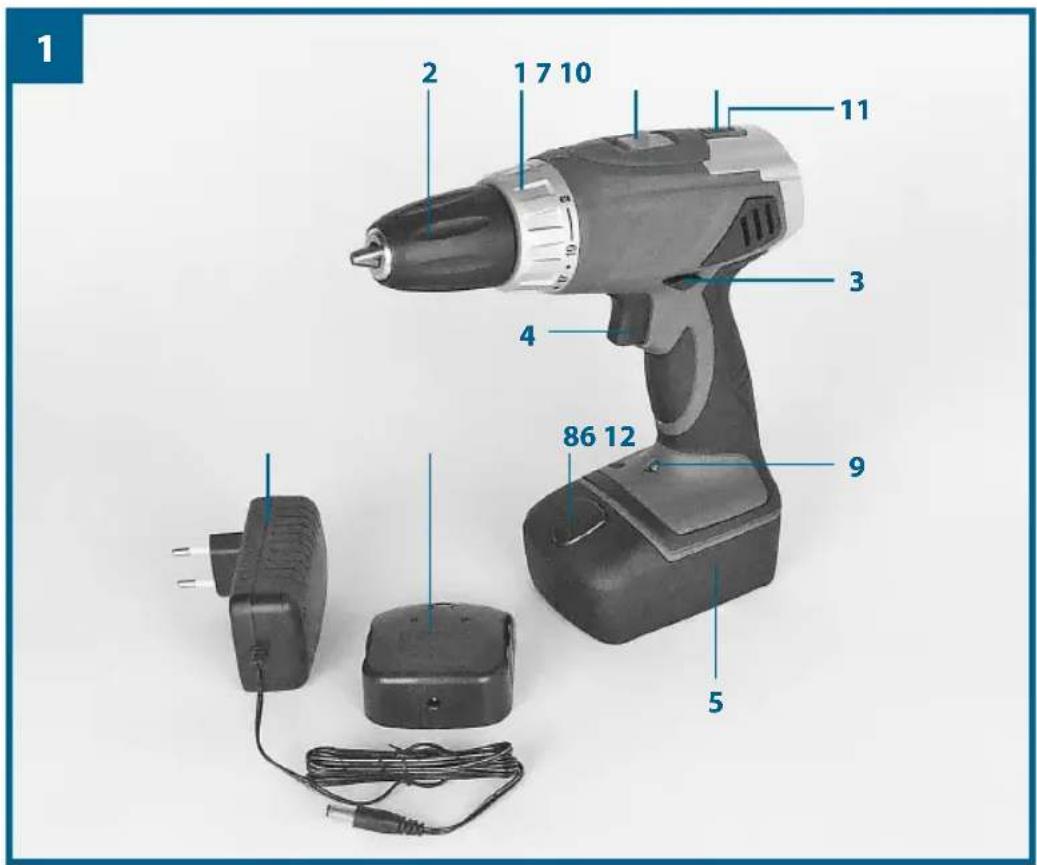

1. Drehmomenteinstellung

2. Schnellspannbohrfutter

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

7. Umschalter 1. Gang – 2. Gang

10. Akku-Kapazitätsanzeige

11. Schalter für Kapazitätsanzeige

Verwendung Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Lösen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoff. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungs- gemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wur- den. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewer- be-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. WZAS_14_4_1_Li_AT_CH_SPK7.indb 15 31.07.12 09:4916

Vor Inbetriebnahme Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und geeignete Schrauberbits

3. Beim Bohren und Schrauben in Wänden und Mauern diese auf

verborgene Strom-, Gas- und Wasserleitung überprüfen. WZAS_14_4_1_Li_AT_CH_SPK7.indb 16 31.07.12 09:4917

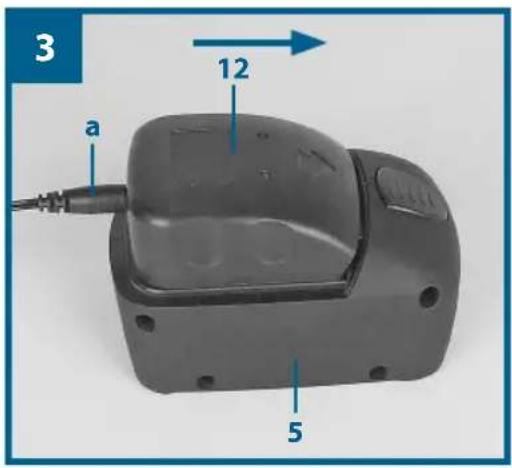

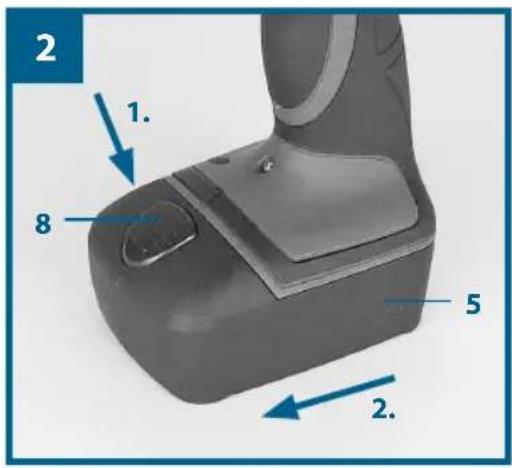

6.1 Laden des Akkus (Abb. 2-3)

Achtung! Unter 10⁰ C findet, bedingt durch das intelligente Sicherheits- konzept des Ladegeräts, eine reduzierte Ladung statt. Das kann dazu führen dass der Akku Pack nicht vollständig geladen wird. Unter 0⁰ C und über 40⁰ C findet keine Ladung statt. Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschal- tung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Die Bit-Aufnahme dreht sich in diesem Fall nicht mehr. Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.

1. Akku-Pack (5) aus dem Handgriff heraus ziehen, dabei die Rasttaste

(8) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung

mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (6) in die Steckdose.

3. Verbinden Sie das Ladekabel (a) mit dem Ladeadapter (12).

4. Die grüne LED beginnt zu Blinken. Schieben Sie den Akku (5) auf den

Ladeadapter (12). Die leuchtende rote LED signalisiert, dass der Akku geladen wird. Wenn der Ladevorgang beendet ist, leuchtet die grü- ne LED dauernd. Die Ladezeit beträgt bei leerem Akku ca. 1 Stunde. Während des Ladevorgangs kann sich der Akku- Pack etwas erwär- men, dies ist jedoch normal. Blinken beide LED’s nach Aufstecken des Akkus, so ist der Akku defekt. Ziehen Sie sofort den Netzstecker des Ladegeräts und entfernen Sie den defekten Akku. Der defekte Akku darf nicht mehr verwendet werden! Sollten beide LED’s leuchten wenn der Akku eingesteckt ist, so ist die Ladetemperatur unter- bzw. überschritten. Ziehen Sie in diesem Fall den Netzstecker des Ladege- räts und laden sie den Akku in einer Umgebung, in der die Tempera- tur wärmer bzw. kälter ist. Es besteht kein Risiko den Akku am Ladegerät zu lassen, da das Laden automatisch endet. Um aber ungewollten Stromverbrauch zu vermeiden, trennen Sie nach Ladeschluss das Ladegerät vom Akku und vom Strom- netz. WZAS_14_4_1_Li_AT_CH_SPK7.indb 17 31.07.12 09:4918

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

• ob an der Steckdose die Netzspannung vorhanden ist.

• ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

• und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Schrau- bers nachlässt.

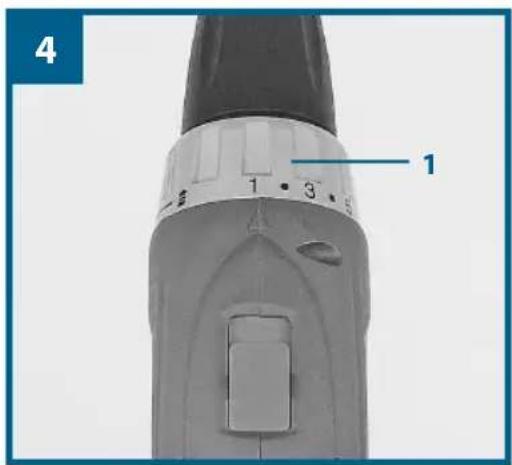

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)

Der Akkuschrauber ist mit einer mechanischen Drehmomenteinstellung ausgestattet. Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

• von der Art und Härte des zu bearbeitenden Materials.

• von der Art und der Länge der verwendeten Schrauben.

• von den Anforderungen, die an die Schraubverbindung gestellt wer- den.

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert. Achtung! Stellring für das Drehmoment nur bei Stillstand einstellen.

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellring für das Drehmoment auf die letzte Stufe „Bohrer“. In der Stufe Bohren ist die Rutschkupplung außer Be- trieb. Beim Bohren ist das maximale Drehmoment verfügbar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Dreh- richtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechts- lauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtung nur im Stillstand umgeschaltet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

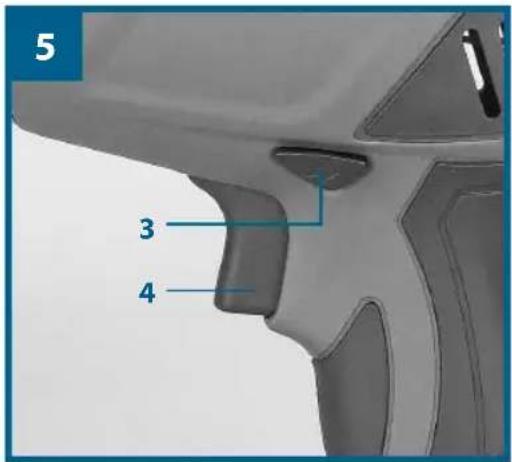

6.5 Ein/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein/Aus-Schalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken, desto höher ist die Drehzahl des Ak- kuschraubers.

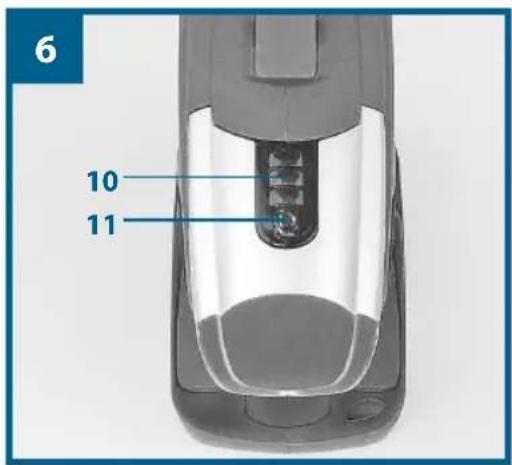

6.6 Akku-Kapazitätsanzeige (Bild 6/ Pos. 10)

Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (11). Die Akku- Kapazitätsanzeige (10) signalisiert ihnen den Ladezustand des Akkus an- hand von 3 farbigen LED`s. Alle LED`s leuchten: Der Akku ist voll aufgeladen. Gelbe und rote LED leuchten: Der Akku verfügt über ausreichende Restladung. Rote LED: Der Akku ist leer, laden Sie den Akku auf.

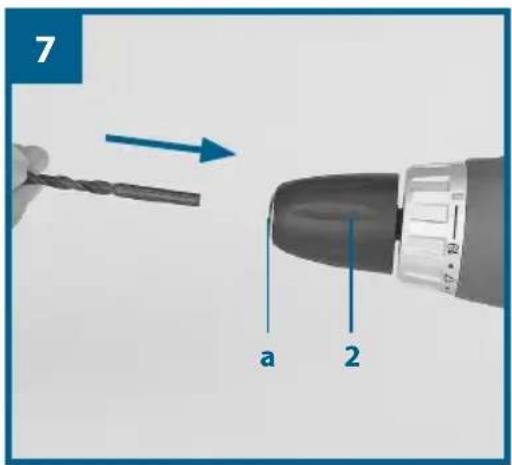

6.7 Werkzeugwechsel (Bild 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in Mittelstellung.

• Der Akkuschrauber ist mit einem Schnellspannbohrfutter (2) mit au- tomatischer Spindelarretierung ausgestattet.

• Drehen Sie das Bohrfutter (2) entgegen der Uhrzeigerrichtung auf.

• Die Bohrfutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.

• Wählen Sie das geeignete Werkzeug aus. Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.

• Drehen Sie das Bohrfutter (2) in Uhrzeigerrichtung fest zu, und prüfen Sie anschließend den festen Sitz des Werkzeuges.

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschlitz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der An- leitung beschrieben, entsprechend der Schraubengröße vor.

6.9 LED-Licht (Bild 1/Pos. 9)

Das LED-Licht (9) ermöglicht das zusätzliche Ausleuchten der Schraub- bzw. Bohrstelle. Das LED-Licht (9) leuchtet automatisch, sobald Sie den Ein-/ Ausschalter (4) drücken.

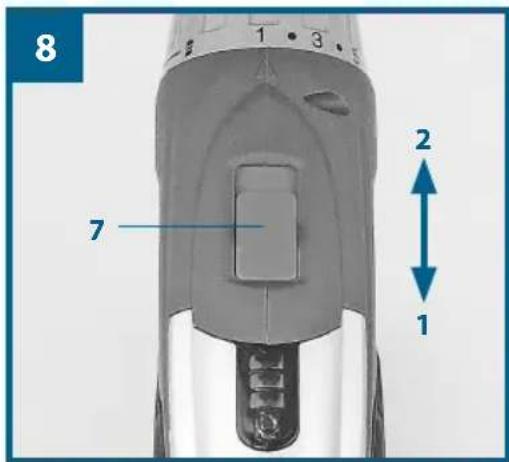

6.10 Umschaltung Gang 1 - Gang 2 (Abb. 8/Pos. 7)

Je nach Stellung des Umschalters können Sie mit einer höheren oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand umgeschaltet werden.

Informationen Reinigung, Wartung und Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reini- gen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Wartung Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Pos. Beschreibung Ersatzteilnummer 05 Akku 451132601001 06 Ladegerät 451319101001 02 Bohrfutter 451319101002 04 Ein-/Ausschalter 451319101003 WZAS_14_4_1_Li_AT_CH_SPK7.indb 22 31.07.12 09:4923

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Verpackung, um Transportschäden zu ver- hindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Beachten Sie dazu auch die Hinweise auf Seite 26. Lagerung Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale La- gertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerk- zeug in der Originalverpackung auf. Technische Daten Spannungsversorgung Motor: ................................................................. 14,4 V d.c. Leerlauf-Drehzahl: ....................................................................... 0-350/0-1200 min

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Bohren in Metall Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Schrauben ohne Schlag Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Zusätzliche Informationen für Elektrowerkzeuge Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einlei- tenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, blei- ben immer Restrisiken bestehen. Folgende Gefahren können im Zusam- menhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren,

falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. WZAS_14_4_1_Li_AT_CH_SPK7.indb 25 31.07.12 09:4926

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 14,4/1 Li 11/2012 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerech- ten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht be- troffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrückli- cher Zustimmung der ISC GmbH zulässig. Technische Änderungen vorbehalten WZAS_14_4_1_Li_AT_CH_SPK7.indb 26 31.07.12 09:4927

Garantiekarte AT Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Ga- rantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatz- regelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für even- tuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vor- her verständigt. Serviceadresse(n): Hans Einhell Österrreich GmbH, Brunner Straße 81 A, A-1230 Wien Hotline: [phone] +43/664/8213779 Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Akku-Bohrschrauber WZAS 14,4/1 Li Produkt-/Herstellerkennzeichnungsnummer: 45.131.82 Artikelnummer: 90130 Aktionszeitraum: 11/2012 Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt Fehlerbeschreibung: ................................................................................................................................................................

Garantiekarte CH Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Ga- rantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemässe Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemässe Bearbeitung oder Veränderung verursacht wurden. Die Garantiezeit für Verschleiss- und Verbrauchsteile bei normalem und ordnungsgemässen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatz- regelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für even- tuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vor- her verständigt. Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur Hotline: [phone] Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Akku-Bohrschrauber WZAS 14,4/1 Li Produkt-/Herstellerkennzeichnungsnr.: 45.131.82 Artikelnummer: 90130 Aktionszeitraum: 11/2012 Firma und Sitz des Verkäufers: ALDI SUISSE AG, Niederstettenstrasse 3, CH-9536 Schwarzenbach SG Fehlerbeschreibung: ................................................................................................................................................................
