MANUALE UTENTE XF 780 KB Trevi

• Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

NOTE D'USO Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito. Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a campi magnetici.

• Vicino a fonti di calore come caloriferi e stufe.

• In luoghi molto umidi come stanze da bagno, piscine, ecc...

• In luoghi molto polverosi.

• In luoghi soggetti a forti vibrazioni.

• Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e re- golazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Controllare sempre prima di ricaricare l’apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.

• Nessuna sorgente di amma nuda, quali candele accese, dovrebbe essere posta sull’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Prima di accendere l’apparecchio, vericare sempre che il cavo di alimentazione e il cavo di collegamento siano installati correttamente.

• L’adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.

• Se si nota un calore eccessivo sul dispositivo o sull’adattatore di corrente, scol- legare immediatamente la spina dalla presa di corrente principale.

• Non tirare il cavo di alimentazione

• Conservare il presente manuale per futuri riferimenti.

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto fun- zionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. ITALIANOXF 780 KB

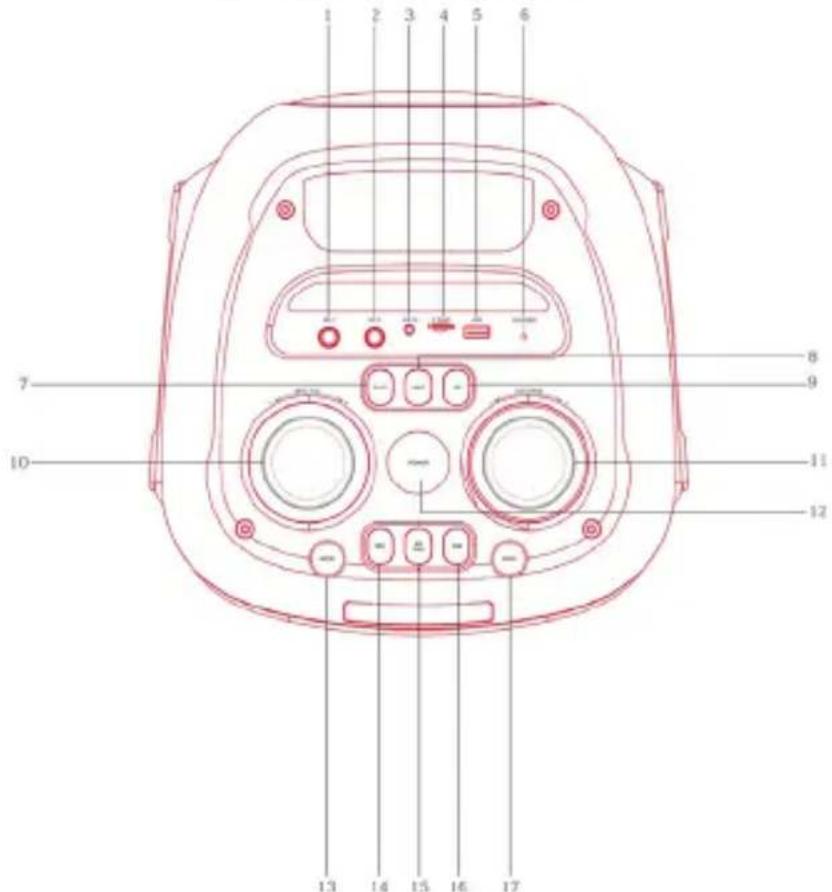

6. Indicatore Led di ricarica

7. Tasto M.PRI, priorità al microfono

8. Tasto LIGHT (effetti Led disco light)

9. Tasto EQ, equalizzazioni audio

10. MIC. VOL, regolazione volume microfono

11. Regolazione Volume

14. Tasto 9, precedente

16. Tasto :, successivo

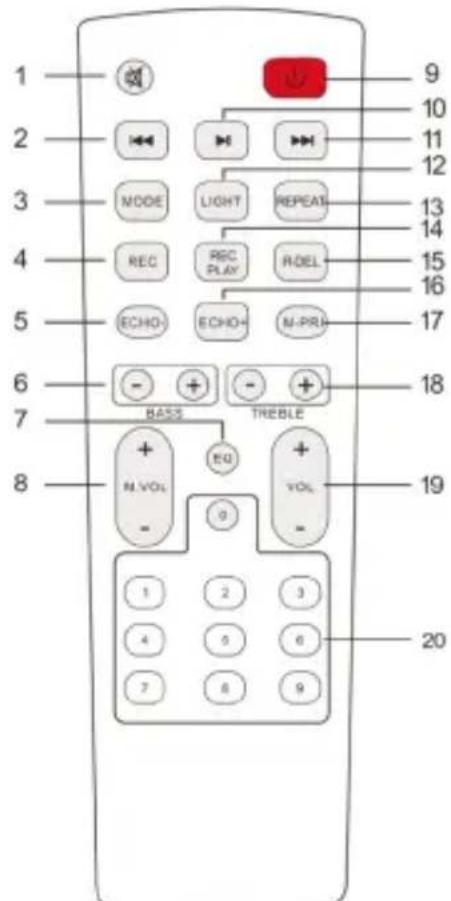

1. Tasto MUTE, Attivazione/disattivazione

2. Tasto 9, precedente

6. Tasti regolazione toni bassi

7. Tasto EQ, equalizzazioni predenite

8. Tasti regolazione volume microfoni

11. Tasto :, successivo

12. Tasto LIGHT (effetti Led disco light)

13. Tasto REPEAT, ripetizione

15. Tasto REC DEL, cancellazione registrazione

18. Tasti regolazione toni alti

19. Tasti regolazione volume

20. Tasti selezione numerica diretta

1. Ad apparecchio spento, collegare il cavo di alimentazione alla presa posizionata

sul retro del dispositivo.

2. L’indicatore Led (6) si accenderà di colore Rosso;

3. A carica ultimata l’indicatore Led (6) diventerà verde;

4. Con batteria in esaurimento, l’ultimo segmento dell’icona batteria presente sul

display lampeggerà per un certo tempo, poi l’apparecchio si porterà automati- camente in modo standby. Nota: - Per una buona durata della batteria è consigliato tenere l’apparecchio spento durante la fase di ricarica. Se non diversamente specicato, i comandi descritti di seguito valgono sia per l’unità che per il telecomando. ACCENSIONE/SPEGNIMENTO - Tenere premuto per 5 secondi il tasto POWER accensione/spegnimento(12) per accendere e spegnere l’apparecchio. - Premere il tasto STANDBY(9) sul telecomando per portare l’unità in modo Stand-by (il tasto POWER diventa rosso); premerlo nuovamente per riaccendere l’unità. E’ possibile attivare l’unità con il telecomando solo se il tasto POWER e’ rosso altrimenti bisogna agire sul tasto POWER dell’unità.

REGOLAZIONE VOLUME/ MUTE/ TONI/ EFFETTO ECHO

1. Ruotare la manopola Volume (11) in senso orario/ antiorario per aumentare/

diminuire il volume dell’apparecchio. Premere il tasto MUTE(1) del telecomando per silenziare immediatamente l’apparecchio, ripremerlo per tornare al normale ascolto;

2. Premere il tasto MENU(17) e ruotare la manopola (11) per attivare la regolazione

dei toni alti, toni bassi, effetto echo;

3. Tramite il tasto EQ(9) è possibile variare la dinamica audio scegliendo tra quelle

preimpostate: POP, ROCK, JAZZ, CLASSIC, FLAT.

ATTIVAZIONE/ DISATTIVAZIONE VOCE GUIDA

Tenere premuto per qualche secondo il tasto MODE (13) sull’unità per attivare/ disattivare la voce guida (in lingua Inglese). ITALIANOXF 780 KB

RADIO FM (solo per versione Export) Premere il tasto MODE no a far comparire sul display la frequenza ricevuta:

1. Per effettuare una scansione con salvataggio delle stazioni radio trovate premere il

tasto (15), attendere che venga effettuata la scansione su tutta la banda FM, le radio trovate vengono salvate automaticamente.

2. Per spostarsi da una radio salvata in memoria all’altra premere i tasti 9(14) o

:(16), il display mostra il numero di memoria P che si sta ascoltando.

3. Per effettuare una ricerca manuale premere a lungo i tasti 9(14) o :(16), la

ricerca si ferma sulla prima stazione radio trovata con buon segnale.

1. Posizionare lo speaker vicino al dispositivo da accoppiare e accendere l’apparec-

2. Selezionare tramite il tasto MODE (13) la funzione Audio wireless, sul display

comparirà la scritta “BLUE” lampeggiante;

3. Seguire le istruzioni del vostro dispositivo esterno per ricercare lo speaker;

4. Ricercare lo speaker nominato “XF 780 KB” e inserire il PIN “0000” se richiesto;

5. Ad accoppiamento avvenuto la scritta “BLUE” sul display rimarrà ssa.

Note: L’altoparlante funziona solamente con una connessione alla volta, la connessione non può essere interrotta durante il normale funzionamento. La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione, in questo caso allontanate l’apparecchio.

COMANDI DISPONIBILI IN MODALITÀ AUDIO WIRELESS

- Avviare la riproduzione sonora dal proprio dispositivo. - Premere una volta il tasto 9(14) per passare al brano precedente, premere una volta il tasto :(16) per passare al brano successivo. - Premere il tasto(15) per mettere in pausa, premerlo nuovamente per riprendere la riproduzione. COLLEGAMENTO TWS La tecnologia TWS consente all’utente di effettuare una connessione wireless tra due altoparlanti dello stesso modello e compatibili con la funzione TWS.

1. Disattivare la funzione wireless sul telefono o altro dispositivo con audio wireless;

2. Accendere entrambi i diffusori e selezionare su entrambi la modalità “Audio

3. Tenere premuto per 3 sec. il tasto(15) di uno dei diffusori, dopo pochi secondi

i due altoparlanti saranno accoppiati (un suono acustico avviserà dell’avvenuto accoppiamento);

4. Attivare l’audio wireless sul telefono o altro dispositivo, ricercare ed accoppiare

l’apparecchio esterno all’altoparlante. Dopo la connessione sarà possibile ripro- durre musica con il sistema stereo-altoparlante TWS. ITALIANOXF 780 KB

Le regolazioni sull’altoparlante principale verranno effettuate simultaneamente anche sull’altro altoparlante. Ad esempio, selezione del brano precedente e successivo, riproduzione e pausa. Note: - In caso di mancato accoppiamento tra i 2 altoparlanti, spegnere entrambi gli apparecchi e ripetere i passi 1, 2 e 3. - La funzione TWS funziona solamente tra diffusori uguali o con altri diffusori che utilizzano lo stesso micro processore o soluzione.

FUNZIONAMENTO MICRO SD CARD/ USB

1. Inserire una scheda Micro SD nella slot(4) con i contatti elettrici rivolti verso il

retro dell’altoparlante o una chiavetta USB nella presa (5) e accendere l’appa- recchio;

2. La riproduzione partirà in automatico. In caso contrario premere il tasto MODE(14)

piu’ volte no a far comparire sul display USB o TF;

3. Premere una volta il tasto 9(14) per passare al brano precedente, premere una

volta il tasto :(16) per passare al brano successivo;

4. Premere il tasto(15) per mettere in pausa, premerlo nuovamente per

riprendere la riproduzione;

5. Premere e tenere premuto il tasto 9(14) o il tasto :(16) per avanzare o

retrocedere velocemente nell’ascolto del brano, rilasciare il tasto per tornare all’ascolto normale;

6. Tramite il tasto REPEAT(9) e’ possibile attivare la funzione di ripetizione del brano

(ONE=ripete il singolo brano, ALL=ripete tutti i brani presenti);

7. Utilizzare i tasti numerici sul telecomando(20) per la selezione diretta di un brano.

FUNZIONAMENTO LINE IN

1. Collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack

da 3,5mm all’ingresso LINE IN (3), premere il tasto MODE (13) più volte no a quando sul display comparirà la scritta “LINE”;

2. Regolare il dispositivo esterno dai propri comandi.

MOVING DISCO-LIGHT Per variare gli effetti Moving Disco-Light premere più volte il tasto LIGHT (8), i vari effetti luminosi verranno mostrati sul display con i numeri.

UTILIZZO DEL MICROFONO

1. Collegare il microfono fornito nella presa MIC1(1) o MIC2(2);

2. Regolare il volume tramite il comando (10) e l’effetto ECHO del microfono

utilizzando i tasti ECHO - (5) e ECHO + (16);

3. Tramite il tasto M.PRI (7) e’ possibile attivare o disattivare la funzione di priorità

del microfono sull’audio riprodotto; con la priorità attiva il volume dell’audio riprodotto si abbassa automaticamente quando si parla al microfono. ITALIANOXF 780 KB

FUNZIONE REC E’ possibile registrare il solo parlato del microfono su memoria microSD/USB:

1. Inserire una memoria micro SD o una memoria USB nei rispettivi ingressi;

2. Premere il tasto REC(4) sul telecomando per avviare la registrazione; sul display

compare la scritta REC seguita poi dal tempo di inzio registrazione;

3. Premere il tasto REC/PLAY(14) per ascoltare la registrazione appena effettuata;

4. Premere il tasto R-DEL(15) per cancellare la registrazione appena effettuata.

DELLE BATTERIE Attenzione: l’operazione di rimozione e smaltimento è riservata esclusi- vamente al personale tecnico specializzato!

1. Rimuovere le viti che ssano il pannello superiore dei comandi;

2. Estrarre il pannello dei comandi;

3. Individuare e rimuovere la batteria dal suo alloggiamento.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i riuti domestici,nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati. ITALIANOXF 780 KB

BATTERIA RICARICABILE - Ricaricare la batteria a una temperatura ambiente compresa tra 5°C e 35°C. - Non ricaricare più del periodo adeguato per prevenire il rischio di surriscalda- mento e scoppio. - La ricarica della batteria per un periodo adeguato o un lungo periodo di inattività può ridurre la durata della batteria. - La batteria ricaricabile è soggetta a usura e le sue prestazioni si ridurranno gradualmente. - Per prolungare la durata della batteria, utilizzarla quando è completamente carica no alla scarica completa, quindi ricaricarla completamente prima di riutilizzarla. Ricaricare una batteria non completamente consumata, si tradurrà in una durata ridotta. In questo caso, ripetere più volte l’intero ciclo di carica/ scarica. - Evitare di ricaricare la batteria per tutta la notte. INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essen- ziali giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014. ITALIANOXF 780 KB

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XF 780 KB è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCXF780KB.pdf
