GS560L - Sega Greencut - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Motosega senza fili
Marca	Greencut
Modello	GS560L
Tensione della batteria	56 V CC
Tipo di batteria	Ioni di litio
Velocità a vuoto della catena	19,0 m/s
Lunghezza della barra guida	406 mm (16")
Lunghezza di taglio utilizzabile	300 mm (12")
Passo della catena	9,525 mm (0,375")
Numero di maglie di trasmissione	57
Freno catena	< 2 s
Capacità del serbatoio dell'olio	170 ml
Livello di pressione acustica (LpA)	93,6 dB(A)
Livello di potenza acustica (LWA)	96 dB(A)
Vibrazioni totali	2,1 m/s²
Alimentazione	Batteria agli ioni di litio 56 V compatibile BT562L, BT564L, BT560L
Manutenzione e pulizia	Pulizia dopo ogni utilizzo, controllo quotidiano della tensione e della lubrificazione della catena, affilatura regolare
Sicurezza	Freno catena, grilletto di sicurezza, protezione anti-rimbalzo, arresto di emergenza
Pezzi di ricambio e riparabilità	Pezzi originali Greencut, servizio tecnico ufficiale

Domande frequenti - GS560L Greencut

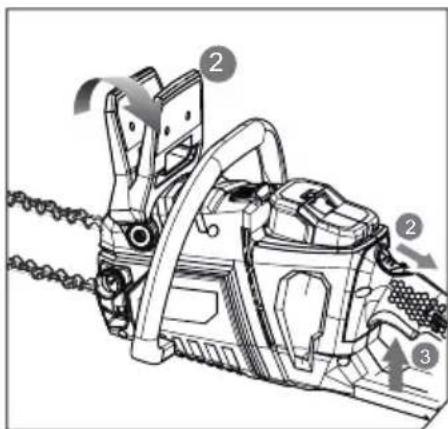

Come avviare la motosega GS560L?

Assicurarsi che la batteria sia carica e installata. Tirare la leva del freno catena verso l'impugnatura anteriore fino a sentire un clic. Premere il blocco grilletto e poi premere il grilletto. Rilasciare il blocco dopo l'avviamento.

Come regolare la tensione della catena?

Allentare leggermente il pulsante del tenditore. Ruotare l'anello di regolazione in senso orario per aumentare la tensione, in senso antiorario per diminuirla. La tensione è corretta quando la distanza tra la catena e la guida è di 3-4 mm. Riserrare il pulsante.

Quale olio usare per la catena?

Utilizzare un olio speciale per catena di motosega. Non lavorare mai senza lubrificante per evitare di danneggiare la guida e la catena.

Come ricaricare la batteria?

Utilizzare il caricabatterie CBT560L. Collegare il caricabatterie a una presa di corrente, quindi inserire la batteria. La temperatura ambiente deve essere compresa tra 0°C e 40°C. Non caricare all'aperto.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre dispositivi di protezione: casco, occhiali, protezioni acustiche, guanti, pantaloni anti-taglio e stivali di sicurezza. Tenere la motosega con entrambe le mani. Tenere lontane persone e animali a più di 15 m. Non tagliare mai sopra l'altezza delle spalle.

Quale manutenzione regolare eseguire?

Prima di ogni utilizzo: controllare la tensione della catena, il livello dell'olio, lo stato della catena e il funzionamento del freno catena. Dopo ogni utilizzo: pulire la motosega. Ogni 5 ore: pulire il meccanismo del freno catena.

Cosa fare se il freno catena non funziona?

Se il freno catena non arresta immediatamente la catena o non rimane in posizione attivata, fermare la macchina e contattare il servizio tecnico ufficiale. Non utilizzare la motosega finché il freno non è riparato.

Come sostituire la barra guida e la catena?

Rimuovere la batteria. Allentare il pulsante del tenditore, rimuovere il coperchio del pignone, quindi la vecchia guida e la catena. Montare il gruppo tenditore sulla nuova guida, posizionare la catena nella scanalatura e attorno al pignone. Rimettere il coperchio e regolare la tensione.

Come riporre la motosega in sicurezza?

Rimuovere la batteria. Pulire la motosega e coprire la barra guida con la sua protezione. Conservare in luogo asciutto, fresco e al riparo dai bambini. Non conservare la batteria in luoghi umidi o a temperature estreme. Ricaricarla ogni 3 mesi.

Qual è la durata della garanzia?

La garanzia è di 2 anni per tutta l'Europa, a condizione di presentare lo scontrino d'acquisto. Copre difetti di fabbricazione, ma non l'usura normale né i danni dovuti a uso improprio. Le riparazioni devono essere effettuate dal servizio tecnico ufficiale.

MANUALE UTENTE GS560L Greencut

Manuale di istruzioni

EN

Instruction manual

DE

Betriebsanleitung

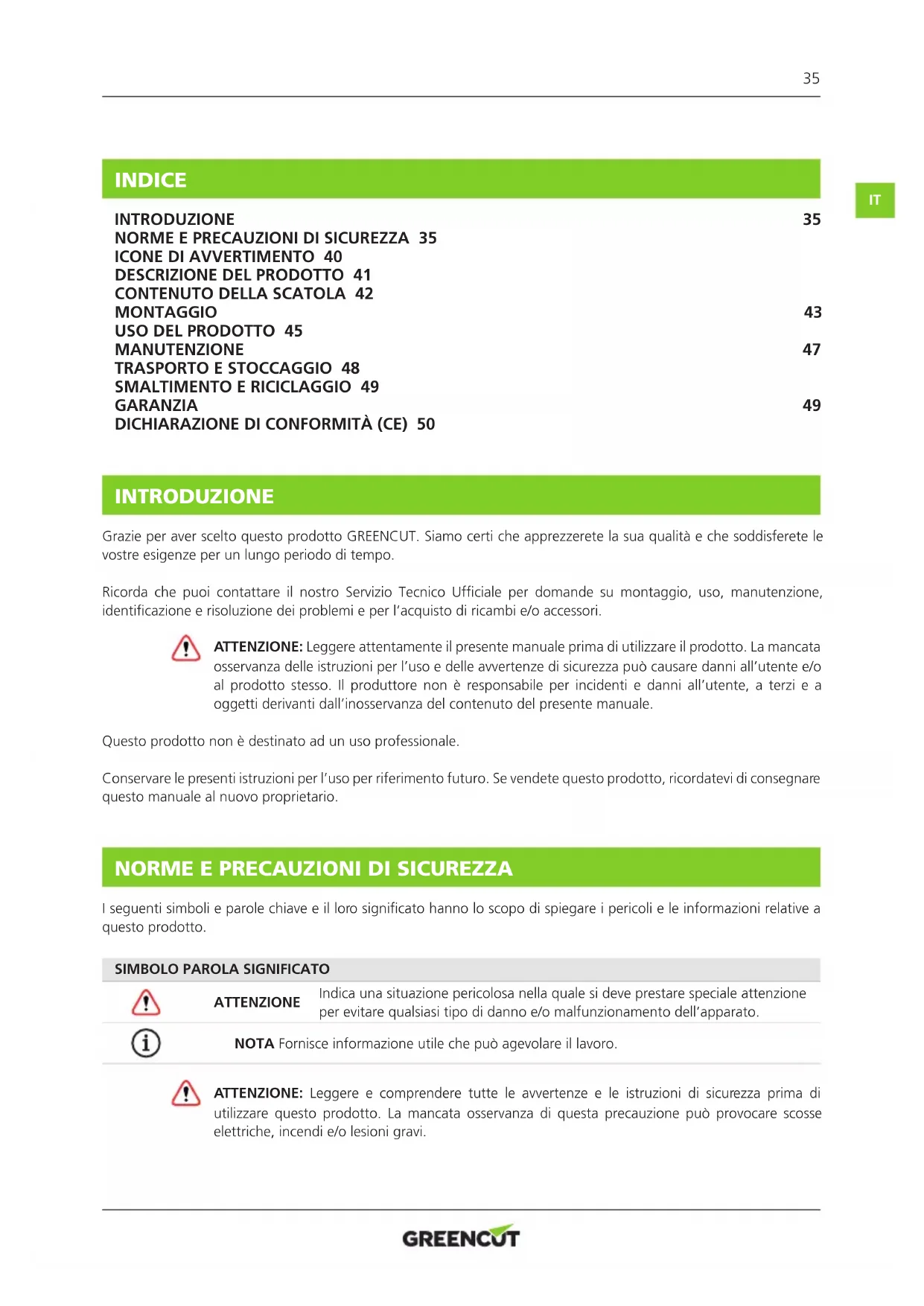

ÍNDICE

INTRODUCCIÓN 3

NORMAS Y PRECAUCIONES DE SEGURIDAD 3

ICONOS DE ADVERTENCIA 8

NORME E PRECAUZIONI DI SICUREZZA 35

ICONE DI AVVERTIMENTO 40

DESCRIZIONE DEL PRODOTTO 41

CONTENUTO DELLA SCATOLA 42

MONTAGGIO 43

USO DEL PRODOTTO 45

MANUTENZIONE 47

TRASPORTO E STOCCAGGIO 48

SMALTIMENTO E RICICLAGGIO 49

GARANZIA 49

DICHIARAZIONE DI CONFORMITÀ (CE) 50

INTRODUZIONE

Grazie per aver scelto questo prodotto GREENCUT. Siamo certi che apprezzerete la sua qualità e che soddisferete le vostre esigenze per un lungo periodo di tempo.

Ricorda che puoi contattare il nostro Servizio Tecnico Ufficiale per domande su montaggio, uso, manutenzione, identificazione e risoluzione dei problemi e per l'acquisto di ricambi e/o accessori.

ATTENZIONE: Leggere attentamente il presente manuale prima di utilizzare il prodotto. La mancata osservanza delle istruzioni per l'uso e delle avvertenze di sicurezza può causare danni all'utente e/o al prodotto stesso. Il produttore non è responsabile per incidenti e danni all'utente, a terzi e a oggetti derivanti dall'inosservanza del contenuto del presente manuale.

Questo prodotto non è destinato ad un uso professionale.

Conservare le presenti istruzioni per l'uso per riferimento futuro. Se vendete questo prodotto, ricordatevi di consegnare questo manuale al nuovo proprietario.

NORME E PRECAUZIONI DI SICUREZZA

I seguenti simboli e parole chiave e il loro significato hanno lo scopo di spiegare i pericoli e le informazioni relative a questo prodotto.

SIMBOLO PAROLA SIGNIFICATO

ATTENZIONE

Indica una situazione pericolosa nella quale si deve prestare speciale attenzione per evitare qualsiasi tipo di danno e/o malfunzionamento dell'apparato.

NOTA Fornisce informazione utile che può agevolare il lavoro.

ATTENZIONE: Leggere e comprendere tutte le avvertenze e le istruzioni di sicurezza prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può provocare scosse elettriche, incendi e/o lesioni gravi.

Tutte le informazioni incluse in questo manuale sono rilevanti per la sua propria sicurezza e quella del suo ambiente. Se ha qualche dubbio sull'informazione inclusa in questo manuale, consulti un professionista o si metta in contatto con il Servizio Tecnico Ufficiale.

Le seguenti informazioni sui pericoli e le precauzioni includono le situazioni più probabili che si possono causare attraverso l'utilizzo di questa macchina. Consulti tutti i documenti, imballaggio e le etichette del prodotto prima di utilizzarlo.

Se si imbatte in una situazione non descritta in questo manuale utilizzi il senso comune per utilizzare la macchina nel modo più sicuro possibile e, se percepisce una situazione di pericolo, non utilizzi la macchina.

UTENTI

• Questa macchina è stata concepita per essere manipolata unicamente da utenti maggiorenni che abbiano letto e compreso queste istruzioni.
• Prima di usare questa macchina si familiarizzi con la stessa. Si assicuri di conoscere i controlli e i dispositivi di sicurezza così come il modo in cui si deve utilizzare.
• Se lei è un utente inesperto le raccomandiamo che realizzi pratica svolgendo lavori facili e, se è possibile, in compagnia di una persona che abbia esperienza.

SICUREZZA PERSONALE

• Utilizzare la macchina, gli accessori, gli utensili, ecc. in conformità alle presenti istruzioni e nel modo previsto, tenendo conto delle condizioni di lavoro e del lavoro da eseguire.
• Prestare attenzione, guardare ciò che si sta facendo e usare il buon senso quando si utilizza questa macchina. Non utilizzare mai la macchina con protezioni difettose o senza dispositivi di sicurezza.
  • Non modificare i comandi della macchina.
  • Non utilizzare la macchina se i suoi componenti sono danneggiati.
• Non utilizzare la macchina quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
• Rimuovere tutte le chiavi o gli utensili dall'area di lavoro prima di avviare la macchina. Una chiave o uno strumento vicino possono essere toccati e proiettati causando lesioni personali.
• Mantenere sempre un poggiapiedi adeguato e far funzionare la macchina solo quando si trova su una superficie fissa, sicura e piana. Superfici scivolose o instabili possono causare una perdita di equilibrio o di controllo della macchina.
• Quando si opera dall'alto, non lavorare mai su una scala, un albero o un supporto non sicuro e non usare mai con una mano sola.
• Tenere tutte le parti del corpo lontano dagli elementi di taglio e dalle parti in movimento quando la macchina è in funzione. Prima di avviare la macchina, assicurarsi che l'elemento di taglio non sia a contatto con oggetti. Un momento di incuria durante il funzionamento può causare il taglio degli indumenti o delle parti del corpo da parte dell'elemento di taglio.
• Tenere sempre la motosega con la mano destra sul manico posteriore e con la mano sinistra sul manico anteriore. Tenere la motosega con le mani capovolte aumenta il rischio di incidenti e non deve mai essere fatto.
• Controllare le condizioni dell'albero per evitare che i rami secchi cadano su di esso durante il taglio. Quando si taglia un ramo in tensione, prestare attenzione al rischio di ritorno elastico. Quando si allenta la tensione delle fibre di legno, il ramo, sotto l'effetto di una molla, può colpire l'operatore e/o proiettare la sega fuori controllo.
• Prestare la massima attenzione durante il taglio di erbe infestanti e giovani arbusti. I materiali fini possono intrappolare la catena della sega ed essere proiettati su di voi, o causare la perdita dell'equilibrio sotto l'effetto della trazione.
• Se sei un utente inesperto ti consigliamo di fare una minima quantità di tronchi da taglio su un cavalletto o una forchetta da sega.

• Non lasciare l'unità incustodita durante il funzionamento. Se si deve lasciare la macchina incustodita, spegnerla completamente.

• Non tentare di rimuovere il materiale tagliato dalla lama quando è in movimento. Assicurarsi che la macchina sia spenta quando si puliscono i detriti.
  • Non afferrare mai l'utensile da taglio. Gli utensili da taglio presentano spigoli vivi che possono ferirvi.

ABITI DA LAVORO

- Indossare in modo appropriato. Non indossare indumenti larghi o gioielli. Tenere i capelli e gli indumenti lontano dalle parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono essere raccolti da parti in movimento.

- Protezione degli occhi (occhiali di sicurezza/schermi di rete/metacrilato).

-Protezione dell'udito (cuffie/spinotti auricolari).
-Protezione della testa e del viso (casco e maschera).
-Protezione delle mani (guanti/mitoni).
-Protezione gambe (pantaloni/pantaloni).
-Protezione per i piedi (stivali di sicurezza).

- Un abbigliamento protettivo adeguato riduce i rischi corporei causati da detriti proiettati o dal contatto accidentale con la catena della sega.

VIBRAZIONI

- Un alto livello di vibrazioni e lunghi periodi di esposizione sono i fattori che contribuiscono alla malattia delle dita bianche (fenomeno di Raynaud). Al fine di ridurre il rischio di malattie da dito bianco, è necessario essere consapevoli di queste raccomandazioni:

-Indossare sempre guanti.
-Preoccupatevi di tenere sempre le mani al caldo.
-Assicuratevi che la catena sia sempre affilata.
-Fate pause frequenti.
-Tenere sempre la macchina saldamente per le maniglie.

- Se si nota uno qualsiasi dei sintomi di malattia delle dita bianche, consultare immediatamente il medico.

SICUREZZA NELL' AREA DI LAVORO

• Non utilizzare la macchina in atmosfere esplosive in presenza di liquidi, gas e polveri infiammabili.
• Non mettere in funzione la macchina in un ambiente chiuso o in un involucro. I gas di scarico e i vapori di carburante contengono monossido di carbonio e sostanze chimiche pericolose.
• L'area circostante la macchina entro un raggio di 15 metri deve essere considerata come una zona pericolosa che non deve essere attraversata da nessuno durante il funzionamento della macchina (zona di sicurezza). Se necessario, contrassegnare la zona di sicurezza con corde e segnali di pericolo. Tenere lontani bambini e persone curiose durante l'uso della macchina. Le distrazioni possono causare la perdita del controllo.
• Quando il lavoro deve essere eseguito contemporaneamente da due o più persone, controllare sempre la presenza e la posizione delle altre per mantenere una distanza sufficiente tra le persone per garantire la sicurezza.
• Mantenere pulita l'area di lavoro e lavorare in condizioni di buona illuminazione. Utilizzare la macchina solo alla luce del giorno o con una buona illuminazione artificiale.
• Ricordare che l'operatore è responsabile dei pericoli e degli incidenti che possono derivare a terzi o a cose. Il produttore non è in alcun modo responsabile per danni causati da un uso improprio o non corretto di questa macchina.

SICUREZZA NELLA MANUTENZIONE, TRASPORTO E STOCCAGGIO

• Eseguire la manutenzione della macchina. Si raccomanda che la manutenzione e le riparazioni non descritte in questo manuale siano eseguite da un centro di assistenza ufficiale.
• Verificare che le parti mobili non siano disallineate o inceppate, che non vi siano parti rotte o altre condizioni che potrebbero influire sul funzionamento della macchina. Se danneggiato, ripararlo prima dell'uso.

• Tenere le maniglie asciutte e pulite. Maniglie sporche possono causare la perdita di controllo.

• Mantenere gli strumenti da taglio affilati e puliti.

• Evitare l'avviamento accidentale della macchina. Assicurarsi che l'interruttore sia in posizione "off" prima di sollevare o trasportare la macchina. Il trasporto di macchine elettriche con l'interruttore in posizione "on" può mettere a repentaglio la loro sicurezza e causare incidenti.
• Durante il trasporto, tenere la motosega per la maniglia anteriore con la macchina spenta, la catena e la spada coperte con il coperchio e ad una distanza dalle parti del corpo. Quando si ripone la motosega, coprire sempre la spada con il coperchio.
• Scollegare la batteria dalla macchina prima di effettuare qualsiasi regolazione, pulizia o conservazione.
• Conservare il prodotto con la batteria scollegata fuori dalla portata dei bambini.

REAZIONI INDESIDERATE DURANTE IL FUNZIONAMENTO CON LA MOTOSEGA

- Prestare sempre attenzione durante il taglio con la motosega ed essere consapevoli di eventuali forze di reazione inaspettate. Ci sono tre forze di reazione impreviste che si verificano su una motosega: rimbalzo, trazione in avanti e rinculo.

REBOTEE

- Se un oggetto viene toccato con la catena di taglio nella zona della punta della spada mentre è in esecuzione. Il contatto della catena sulla punta della spada può causare una forza di reazione imprevista che può spingere la punta della spada verso l'alto generando un movimento rotatorio che può causare la spada della catena di entrare in collisione con l'utente. Questa reazione può causare la perdita di controllo della macchina e gravi lesioni personali.

TIRARE IN AVANTI

• Quando la catena si ferma bruscamente, quando viene presa nella zona di taglio da un corpo estraneo nel legno o perché non è tagliata correttamente. La catena, quando è ferma, spinge la motosega in avanti e, se non è tenuta correttamente contro il ramo o l'albero dall'artiglio, provoca un tiro inatteso che può causare la perdita di controllo e gravi lesioni personali.
• Per evitare questo "tirare in avanti", iniziare a tagliare con il motore al massimo e tenere sempre la macchina al massimo durante il taglio e sostenere l'artiglio della sega contro il legno da tagliare.

REGRESSIONE

• Il rovesciamento può verificarsi se la spada tocca un oggetto o quando il legno è chiuso e la catena è bloccata nel taglio. Il contatto con la punta in alcuni casi può causare una reazione inversa estremamente rapida, spostando la spada verso l'alto e verso l'utente. Se la catena è bloccata in una posizione sul bordo superiore della spada, può essere spinto verso l'utente. In entrambi i casi, l'utente potrebbe perdere il controllo della macchina e subire gravi lesioni.
• Una di queste reazioni può causare la perdita di controllo della motosega con conseguenti gravi lesioni personali.

• Queste forze di reazione sono il risultato di un uso improprio dell'utensile e/o di procedure o condizioni operative improprie e possono essere evitate adottando le precauzioni specificate di seguito:

• Tenere saldamente la motosega con entrambe le mani e con i pollici e le dita intorno alle maniglie e posizionare il corpo e le braccia per consentirle di resistere a forze inaspettate.

• Non allungare troppo le braccia e non tagliare oltre l'altezza della spalla.

-Essere sempre consapevoli di dove la punta della spada catena è.
-Assicurarsi che la punta della spada non toccare nulla.
-Non tagliare i rami con la punta della spada.

- Assicurarsi che non vi siano chiodi o pezzi di metallo nella zona di taglio e prestare particolare attenzione ai chiodi o pezzi di ferro che possono trovarsi intorno alla zona di taglio. Prestare attenzione anche al taglio di legni duri, dove la catena può rimanere impigliata e bloccata e quindi causare rimbalzi.

- Iniziare con l'acceleratore al massimo e tenere sempre la macchina al massimo durante l'incisione.

-Tagliare un singolo ramo o pezzo di legno alla volta.

• Prestare attenzione quando si inserisce la catena in un taglio già iniziato per continuare.
• Tagliare con la motosega solo dopo aver acquisito familiarità con la tecnica di taglio.
• Non tagliare in rami o pezzi di legno che potrebbero cambiare posizione durante il taglio.

-Mantenere la catena in buone condizioni.

-Lavorare solo se la catena è ben affilata e correttamente tesa.
-Non sostare mai sul piano di taglio della motosega.

- Utilizzare solo spade e catene di ricambio specificate dal produttore. Spade e catene sostituite in modo errato possono causare una rottura della catena e/o un rinculo.

- Seguire le istruzioni del produttore per l'affilatura e la manutenzione della catena.

SICUREZZA ELETTRICA

• Non modificare mai la spina in alcun modo. L'utilizzo di spine e basi di accoppiamento non modificate riduce il rischio di scosse elettriche. In caso di danni, rivolgersi al servizio tecnico ufficiale.
  • Non aprire o tentare di riparare la batteria o il caricabatterie.
  • Proteggere la batteria e il caricabatterie dall'umidità. Tenere la batteria lontano da fonti di calore e freddo estreme.
• Caricare la batteria solo a una temperatura ambiente (aria circostante) compresa tra 0°C e 40°C.
• Non utilizzare il cavo per trasportare, sollevare o scollegare il caricabatterie. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
  • Non utilizzare il caricabatterie all'aperto.
• Quando non è in uso o prima di pulire e riparare, scollegare il caricabatterie dall'alimentazione elettrica. Prestare particolare attenzione alla batteria.
• Conservare la batteria in un luogo asciutto a una temperatura compresa tra 10°C e 30°C quando non viene utilizzata.
• Questa batteria è sigillata e non deve mai perdere liquido. Se la guarnizione si danneggia e il liquido tocca rapidamente la pelle, lavarla abbondantemente con acqua e sapone, neutralizzarla con un acido debole come limone o aceto e recarsi urgentemente al centro medico. Se il liquido della batteria tocca gli occhi, sciacquarli abbondantemente con acqua per 10 minuti e consultare immediatamente un medico.
• La batteria deve essere ricaricata quando non produce abbastanza energia nel lavoro che è stato fatto facilmente prima. Non continuare a utilizzare il prodotto con la batteria scarica.
• La batteria non è completamente carica in fabbrica, prima di tentare di utilizzarla, ricaricarla completamente.

SERVIZIO

- Far controllare regolarmente il prodotto da un tecnico qualificato e utilizzare solo ricambi originali. Per qualsiasi domanda rivolgersi al Servizio Tecnico Ufficiale.

ICONE DI AVVERTIMENTO

Le icone sulle etichette di avvertenza che appaiono su questa macchina e/o nel manuale forniscono le informazioni necessarie per l'utilizzo sicuro di questa macchina.

Attenzione pericolo!

Le persone che non sono protette in modo adeguato devono stare ad una distanza di sicurezza.

Legga attentamente le istruzioni prima di mettere in marcia la macchina.

Mantenga i bambini lontani da questa macchina.

Utilizzi un casco.

Per evitare lesioni gravi, non tocchi le lame di taglio.

Utilizzi protezioni oculari e uditive.

Non lo esponga alla pioggia o a condizioni di umidità.

Utilizzi una mascherina per proteggersi dalla polvere, vapori e altri gas tossici.

Prima di realizzare lavori di manutenzione o riparazione sulla macchina, la spenga ed estragga la batteria.

Utilizzi guanti resistenti e antiscivolo.

Livello di potenza sonora garantito XX Lwa, dB (A).

Utilizzi protezioni per le gambe e scarponi di sicurezza antiscivolo con protezioni in acciaio.

Smaltisca il suo apparato in modo ecologico. Non lo getti nei contenitori della spazzatura domestica.

Pericolo di protezione del materiale. Attenzione agli oggetti che possono essere sparati.

Soddisfa le normative CE.

DESCRIZIONE DEL PRODOTTO

CONDIZIONI DI UTILIZZO

Tagliare solo legno. Non utilizzare la motosega per scopi diversi da quelli previsti. Non utilizzare la motosega per tagliare plastica, mattoni o materiali da costruzione diversi dal legno. Qualsiasi utilizzo diverso da quello sopra descritto può causare situazioni di pericolo e solleva il costruttore da ogni responsabilità.

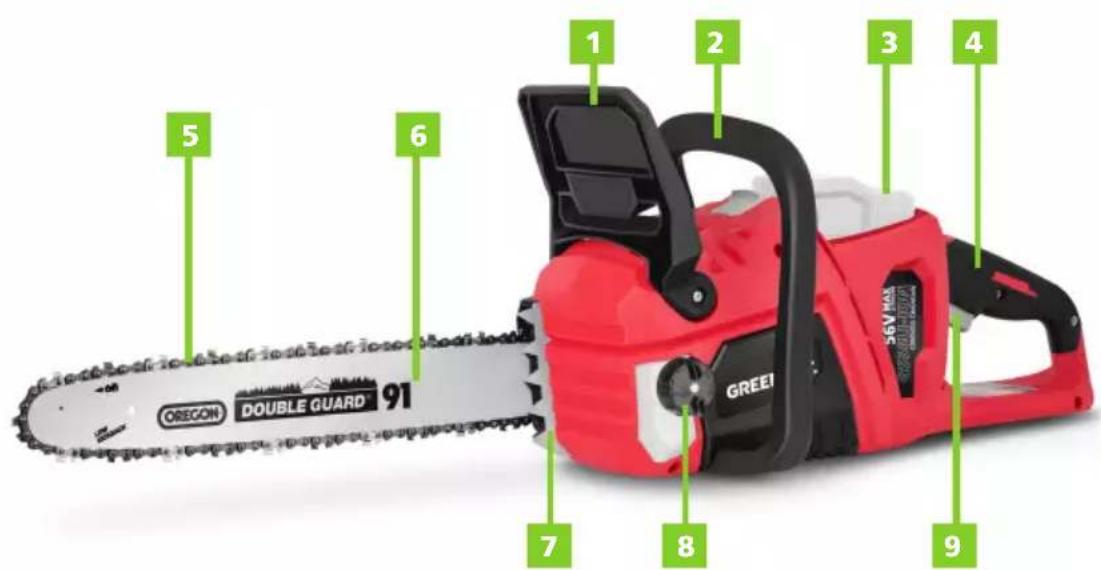

DESCRIZIONE DETTAGLIATA DEL PRODOTTO

ORECON DOUBLE GUARD 91 1 2 3 4 5 6 7 8 9

GREENCUT® OREG 10+

1. Parafango anteriore / freno catena
2. Maniglia anteriore
3. Sbloccaggio del grilletto
4. Maniglia posteriore
5. Catena
6. Spada
7. Artiglio
8. Tappo per lubrificante per catena
9. Grilletto dell'acceleratore
10. Anello di regolazione del tendicatena
11. Coperchio del pignone
12. Manopola tendicatena

NOTA: I prodotti inclusi in questo manuale possono variare nell'aspetto, inclusioni, descrizione e imballaggio da quelli mostrati o qui descritti.

CARATTERISTICHE TECNICHE

GS560L
Tipo di batteria Batteria agli ioni di litio 56V DC
Velocità a vuoto 19,0m/s
Lunghezza della spada 406mm
Lunghezza di taglio utilizzabile 300mm (12")
Passo catena 9,525mm (0,375")
Collegamenti di trasmissione 57
Pignone trasmissione 6 denti x 0,375"
Fermo catena <2s
Capacità serbatoio olio catena 170 ml
Valore totale di vibrazione 2,1 m/s	2
Incertezza di misura 1,5 m/s	2
LpA (pressione sonora) 93,6 dB(A)
Incertezza di misura 2,5 dB
LWA (potenza sonora) 96 dB(A)
Incertezza di misura 2,5 dB
Batteria compatibile	BT562L (BAT-56V-2AH) - BT564L (BAT-56V-4AH) - BT560L (MC56LI-ION)
Caricabatterie compatibile CBT560L (CHAR-56V)

NOTA: GREENCUT si riserva il diritto di modificare le specifiche dell'apparato senza preavviso.

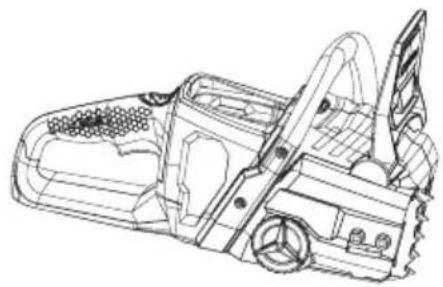

CONTENUTO DELLA SCATOLA

- Rimuovere il prodotto e gli accessori dalla confezione. Assicurarsi che tutti gli elementi siano presenti.

- Ispezionare il prodotto per assicurarsi che non sia stato rotto o danneggiato durante il trasporto.

- Non gettare il materiale di imballaggio fino a quando non si è ispezionato attentamente e utilizzato in modo soddisfacente il prodotto.

ATTENZIONE: In caso di parti mancanti o danneggiate, contattare il Servizio Tecnico Ufficiale. Non utilizzare questo prodotto senza aver sostituito il componente. L'uso di questo prodotto con parti danneggiate o mancanti può causare gravi lesioni all'operatore.

MONTAGGIO

MONTAGGIO DELLA CATENA E DELLA SPADA

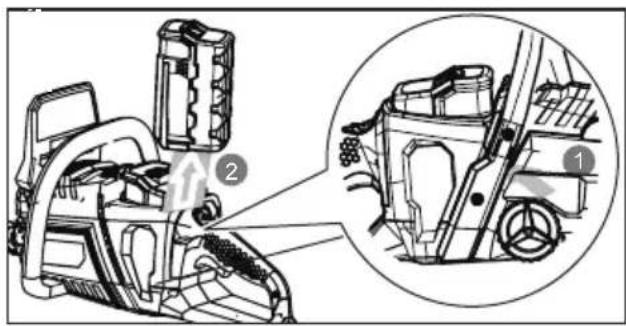

1. Assicurarsi di rimuovere la batteria dall'unità. Indossare guanti protettivi.
2. Svitate il pomolo del tendicatena e rimuovete il coperchio del pignone.
3. La catena deve essere rivolta nella direzione di rotazione della catena, se è rivolta all'indietro ruotare il ciclo.
4. Posizionare le maglie di trasmissione della catena nella scanalatura della spada.
5. Posizionare la catena in modo che vi sia un link sul retro della spada.
6. Tenete la catena in posizione sulla barra e posizionate la maglia intorno alla ruota dentata. Abbassare la barra in modo che il bullone passi attraverso il foro del gruppo di tensione della catena. Potrebbe essere necessario ruotare questo gruppo per allineare il bullone e il foro. È possibile ruotare nuovamente questo gruppo per applicare una certa tensione alla catena, in modo da mantenerla in posizione.
7. Riposizionare il coperchio del pignone e ruotare il pomello del tendicatena fino a quando non è stretto, ruotare l'anello di regolazione della tensione della catena fino a quando la catena della sega non è tesa correttamente. La spada deve quindi essere spinta verso l'alto, controllare di nuovo la tensione della catena, non sovraccaricare la catena.
8. Dopo aver serrato correttamente la catena, serrare di nuovo la manopola.v

REGOLAZIONE DELLA TENSIONE DELLA CATENA

1. Allentare leggermente la manopola del tendicatena ruotandola in senso antiorario.
2. Per aumentare la tensione della catena, ruotare l'anello di regolazione del tendicatena in senso orario e controllare frequentemente la tensione della catena. Per ridurre la tensione della catena, ruotare l'anello di regolazione della tensione della catena del tendicatena in senso antiorario e controllare frequentemente la tensione della catena.
3. La tensione della catena è corretta quando lo spazio tra la tagliatubi e la spada è compreso tra 3 e 4 mm. Tirare la catena al centro del lato inferiore della spada verso il basso (lontano dalla spada) e misurare la distanza tra la spada e i tagliacatena.
4. Serrare la manopola del tendicatena ruotandola in senso orario.

ATTENZIONE: Non lavorare mai senza lubrificante per catene. Se la catena della motosega funziona senza lubrificante, la spada e la catena della motosega possono essere danneggiate. E' quindi indispensabile controllare il livello dell'olio sull'indicatore di livello frequentemente e anche ogni volta prima di iniziare ad usare la motosega. Utilizzare olio speciale per le catene della motosega.

1. Pulire la superficie intorno al tappo dell'olio per evitare contaminazioni.
2. Svitare e rimuovere il tappo del serbatoio dell'olio.
3. Versare l'olio nel serbatoio e controllare l'indicatore di livello. Assicurarsi che durante il riempimento non penetri sporcizia nel serbatoio dell'olio.
4. Rimontare il tappo e serrarlo. Rimuovere eventuali fuoriuscite.
5. Un serbatoio pieno d'olio consente di utilizzare la sega per 20-40 minuti.

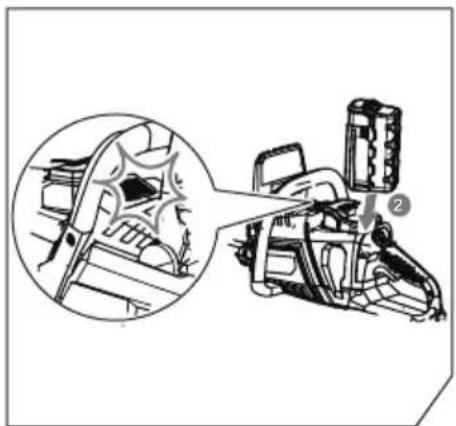

INSTALLAZIONE DELLA BATTERIA

1. Inserire la batteria nella motosega. Allineare le nervature della batteria sollevate con le fessure nella porta della batteria della motosega.
2. Assicurarsi che il fermo sul fondo della batteria si blocchi in posizione e che la batteria sia correttamente inserita e fissata alla sega prima di utilizzarla.

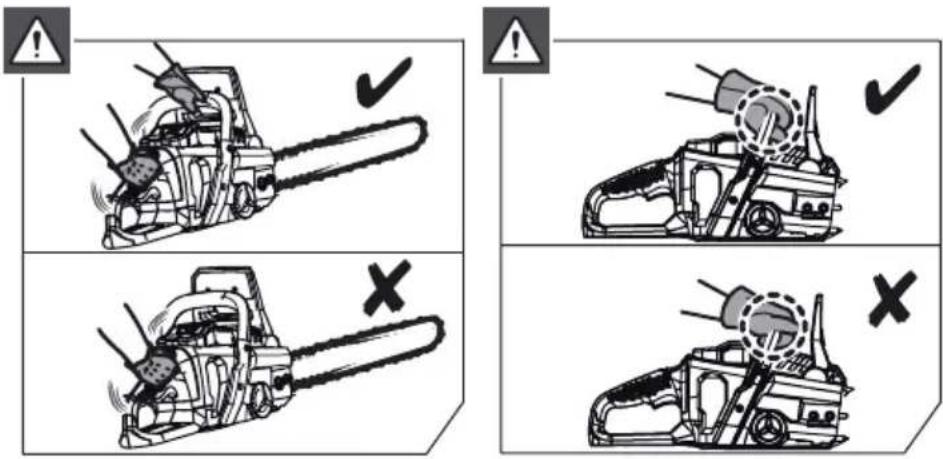

Tenere sempre la motosega con la mano destra sul manico posteriore e con la mano sinistra sul manico anteriore. Afferrare entrambe le maniglie con i pollici e le dita intorno alle maniglie. Assicurarsi che la mano sinistra tenga la maniglia anteriore in modo che il pollice sia sotto.

AVVIARE LA MOTOSEGA

Prima di avviare il funzionamento, la batteria deve essere installata nella macchina.

Per avviare la macchina:

1. Tirare saldamente la leva del freno anteriore del coperchio/catena verso la maniglia anteriore fino a sentire uno scatto.
2. Tirare con il pollice lo sblocco del grilletto.
3. Premere il grilletto dell'acceleratore

Una volta premuto il grilletto dell'acceleratore, lo sblocco è fisso ed è possibile rilasciarlo.

ATTENZIONE: Se il freno catena non blocca immediatamente la catena, o se il freno catena non rimane in posizione di attivazione senza assistenza, portare la motosega al servizio tecnico ufficiale per la riparazione prima dell'uso.

MANUTENZIONE

Una buona manutenzione prolunga la vita utile della macchina. Un uso prolungato o costante può richiedere una manutenzione più intensa per il corretto funzionamento della macchina.

ATTENZIONE: Accertarsi che il motore sia completamente spento prima di eseguire qualsiasi operazione di manutenzione o riparazione. Ciò eliminerà qualsiasi rischio potenziale.

MANUTENZIONE PERIODICA

CONTROLLO GIORNALIERO

Lubrificazione della spada Prima di ogni utilizzo

Tensione catena Prima di ogni utilizzo e frequentemente

Affilatura della catena Prima di ogni utilizzo, controllo visivo

Per parti danneggiate Prima di ogni utilizzo

Per bulloni allentati Prima di ogni utilizzo

Funzione freno catena Prima di ogni utilizzo

ISPEZIONARE E PULIRE

Spada Prima di ogni utilizzo

Sega completa Dopo ogni utilizzo

Freno catena Ogni 5 ore

ATTENZIONE

• Indossare sempre guanti quando si lavora intorno al gruppo lama.
• Utilizzare solo ricambi originali per questa macchina.
• Il funzionamento del motore senza silenziatore o con un silenziatore danneggiato può aumentare la rumorosità del motore fino a causare la perdita dell'udito.

SOSTITUZIONE DELLA SPADA E DELLA CATENA DELLA SEGA

ATTENZIONE La catena della sega è molto affilata, indossare sempre guanti protettivi quando si esegue qualsiasi operazione di manutenzione sulla catena. Una catena opaca o usurata può causare un regime eccessivo del motore durante l'incisione, causando gravi danni al motore stesso. Un'affilatura errata della catena aumenta il rischio di contraccolpi. La mancata sostituzione o riparazione di una catena danneggiata può causare gravi lesioni.

1. Svitate la manopola del tendicatena ruotandola in senso antiorario fino a quando il coperchio della ruota dentata non si allenta.
2. Rimuovere il coperchio del pacco pignoni. Rimuovere la spada e la catena della sega dall'unità.
3. Per sostituire la spada con una nuova, svitare il dado sul gruppo di tensione della catena. Montare il gruppo di tensione della catena alla nuova spada e serrare il dado.
4. Posizionare la nuova catena nella giusta direzione sulla spada e assicurarsi che le maglie di trasmissione dell'unità sono allineati nella scanalatura della spada.
5. Attaccare la spada alla motosega e avvolgere la catena intorno alla ruota dentata.
6. Rimontare il coperchio del pacco pignoni.
7. Regolare la tensione della catena. Vedi cap. "Regolazione della tensione della catena".

ISPEZIONE E PULIZIA DEL FRENO CATENA

• Mantenere sempre pulito il meccanismo del freno catena spazzolando leggermente i collegamenti in modo da evitare la presenza di sporcizia.
• Dopo la pulizia controllare sempre il funzionamento del freno catena.

TRASPORTO E STOCCAGGIO

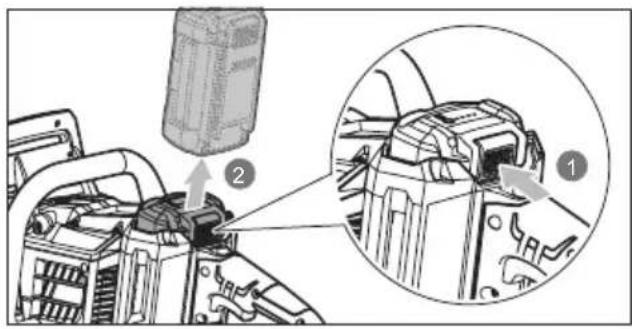

• Arrestare la macchina, rimuovere la batteria e lasciare raffreddare l'utensile prima di riporlo o trasportarlo.
• Trasportare la batteria in conformità con le normative e gli standard locali e nazionali.
• Assicurarsi che durante il trasporto nessuna batteria possa venire a contatto con altre batterie o materiali conduttivi proteggendo i connettori esposti con cappucci o nastri isolanti non conduttivi.
  • Non trasportare batterie incrinate o con perdite.
• Pulire il prodotto da eventuali corpi estranei. Conservare in luogo fresco, asciutto e ben ventilato, fuori dalla portata dei bambini. Tenere il prodotto lontano da agenti corrosivi come prodotti chimici per il giardinaggio e sal da disgelo. Non conservare all'aperto.
  • Coprire la spada con il suo coperchio prima di riporre l'unità o durante il trasporto.
• Conservare separatamente la batteria e il caricabatterie in un luogo asciutto, privo di umidità e al riparo dal gelo.
• Non conservare la batteria in luoghi in cui possa generarsi elettricità statica. Non trasportare mai la batteria in una scatola metallica.
• Conservare la batteria in un luogo privo di temperature estreme e lontano dalla luce diretta del sole.
• Conservare il caricabatterie solo in un luogo chiuso e asciutto.
• Tutte le batterie perdono gradualmente la carica. Ricaricare le batterie ogni 3 mesi.

I prodotti usurati sono potenzialmente riciclabili e non devono essere gettati nella spazzatura abituale. Ci aiuti a proteggere l'ambiente e a preservare le risorse naturali.

Si sbarazzi dell'apparato in maniera ecologica. Non lo getti nei rifiuti domestici. I suoi componenti in plastica e di metallo possono essere separati e riciclati. Porti questo dispositivo in un centro di riciclaggio omologato (punto verde).

I materiali utilizzati per l'imballaggio della macchina sono riciclabili: per favore, li depositi nel contenitore adeguato.

ATTENZIONE: Porti la sua batteria presso un centro locale di riciclaggio e/o smaltimento che sia certificato per il suo smaltimento. Se la batteria si rompe o si spacca, che perda liquido o no, non la ricarichi e non la utilizzi. La elimini e la sostituisca con una nuova. NON PROVI A RIPARARLA!

GARANZIA

GREENCUT garantisce tutti i prodotti GREENCUT per un periodo di 24 mesi (valido per l'Europa). La garanzia è soggetta alla data di acquisto che tiene conto dell'uso previsto del prodotto.

Come condizione soggetta a garanzia, deve essere presentata la ricevuta originale indicante la data di acquisto e la sua descrizione, nonché l'utensile difettoso.

La garanzia non copre la normale usura, in particolare di pale, elementi di fissaggio delle pale, turbine, sorgenti luminose, ventilatori e cinghie di trasmissione, giranti, filtri dell'aria, candele e danni causati da un uso improprio, in particolare l'inosservanza delle istruzioni per l'uso e la manutenzione.

In caso di riparazioni o modifiche effettuate dal consumatore o con ricambi originali GREENCUT diversi da quelli originali, la garanzia decade.

In caso di richiesta di garanzia giustificata, abbiamo il diritto, a nostra discrezione, di riparare o sostituire gratuitamente l'utensile difettoso. Altre rivendicazioni al di fuori della presente garanzia non sono valide.

DICHIARAZIONE DI CONFORMITÀ (CE)

Noi, PRAT INTERNATIONAL BRANDS S.L., proprietari a della marca GREENCUT, con sede presso Calle Migdia S/N. 43830 - Torredembarra, SPAIN, dichiar iamo che il modelo motosega GS560L a partire dal numero di serie dell'anno 2017 in avanti, è conform e ai requisiti delle Direttive del Parlamento Europeo e del Consiglio applicabili:

• Direttiva 2006/42/CE del Parlamento europeo e del Consiglio, del 17 maggio 2006, relativa alle macchine e che modifica la direttiva 95/16/CE (rifusione).
• Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).
• Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.
• Direttiva 2000/14/CE del Parlamento Europeo e del Consiglio, dell' 8 maggio 2000, sul ravvicinamento delle legislazioni degli Stati membri concernenti l'emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all'aperto.

Il prodotto consegnato corrisponde al modello che fu sottoposto all'esame CE del tipo.

Torredembarra (SPAGNA), 9 maggio 2017,
