MANUALE UTENTE HF209 Bimar

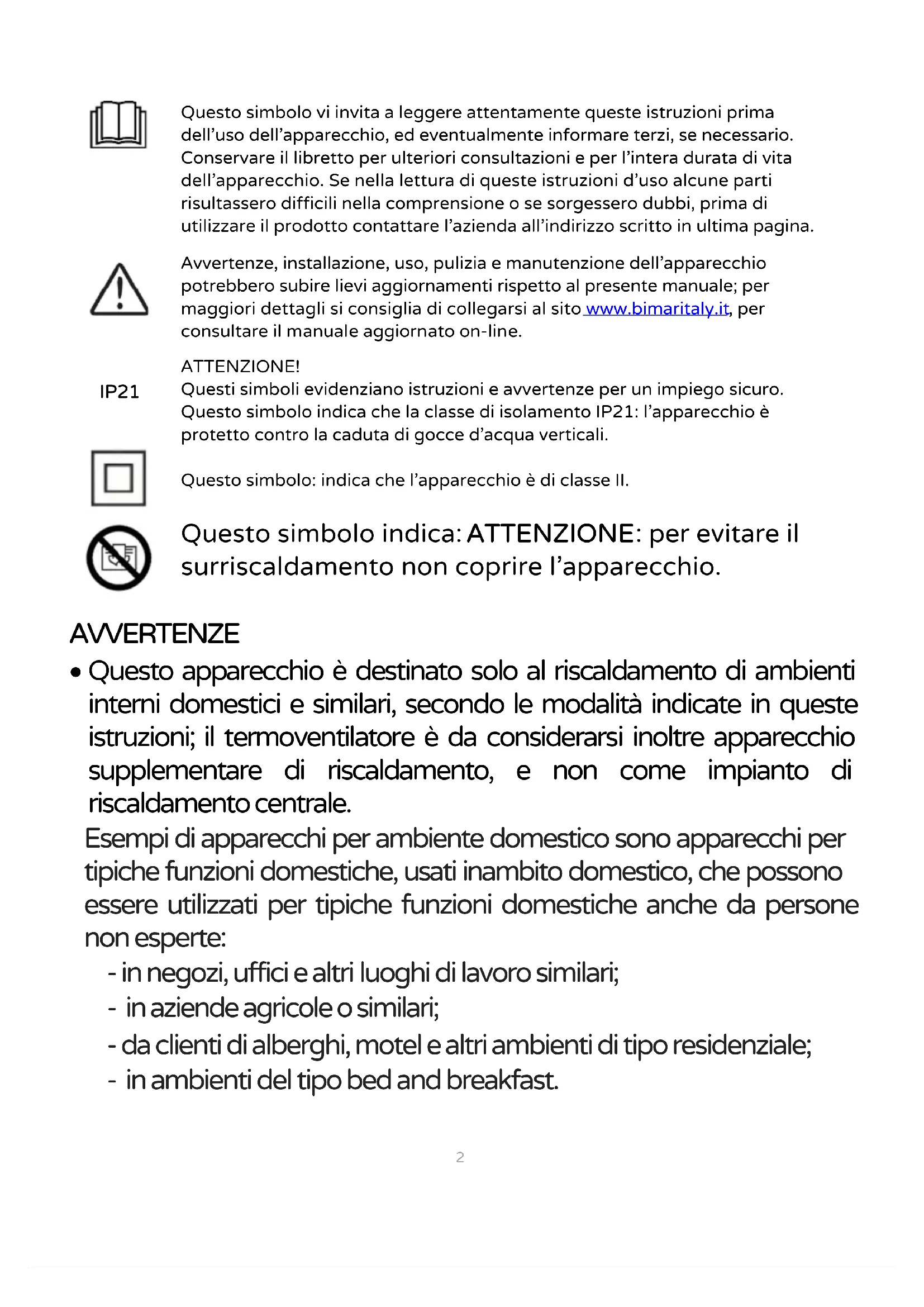

• Questo apparecchio è destinato solo al riscaldamento di ambienti interni domestici e similari, secondo le modalità indicate in queste istruzioni; il termoventilatore è da considerarsi inoltre apparecchio supplementare di riscaldamento, e non come impianto di riscaldamento centrale. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati inambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina. Avvertenze, installazione, uso, pulizia e manutenzione dell’apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it , per consultare il manuale aggiornato on-line. ATTENZIONE! Questi simboli evidenziano istruzioni e avvertenze per un impiego sicuro. Questo simbolo indica che la classe di isolamento IP21: l’apparecchio è protetto contro la caduta di gocce d’acqua verticali. Questo simbolo: indica che l’apparecchio è di classe II. Questo simbolo indica: ATTENZIONE : per evitare il surriscaldamento non coprire l’apparecchio.3

• L’apparecchio Non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili (potrebbero ostruire griglie), o in ambienti con elevata umidità, o con prodotti infiammabili, o all’esterno (all’aperto). Ogni altro uso è da considerarsi improprio e pericoloso.

• Quando il termoventilatore è in funzione si scalda, quindi toccare soltanto la maniglia e le manopole in plastica. Evitare il contatto con la griglia frontale perchè molto calda. Non inserire le dita e/o nessun oggetto attraverso la griglia frontale, per evitare abrasioni, scosse elettriche, o danni all’apparecchio.

• Controllate che il termoventilatore non venga in contatto con l’acqua o altri liquidi.Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• La griglia di protezione non fornisce completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali. ATTENZIONE:

Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

- quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche. - Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4m².4 - Questo apparecchio non deve essere usato in alcun tipo di veicolo o in spazi ristretti (ascensori, camper, automobili, cabine ecc.).

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore. Pericolo:

- L’apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente. - La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza. - Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, lavandini, ecc… - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o5 comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. - Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto. Controllare che sulla stessa linea elettrica non siano collegati altri apparecchi ad alto assorbimento. - Se posizionato in una stanza da bagno, l’apparecchio di riscaldamento deve essereinstallato in modo che gli interruttori e gli altri dispositivi di comando non possano esseretoccati da una persona che si trovi nella vasca da bagno o nella doccia.

• Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l’apparecchio nell’acqua od in nessun altro liquido.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non spostare l’apparecchio quando è in funzione.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

• In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Non tirare il cavo di alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente.

• Non tirare il cavo per spostare l’apparecchio.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.6

• Assicurarsi che l’elemento riscaldante sia libero da polvere, lanugine, o quant’altro simile: migliora la resa del termoventilatore, e si impedisce il surriscaldamento dell’apparecchio. Verificare periodicamente la che la griglia di aspirazione non venga ostruita da oggetti, tessuti o altro per evitare il surriscaldamento o la rottura dell’apparecchio.

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio (10A). Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all’apparecchio o attorcigliato su sé stesso.

• Non appendere o semplicemente accostare l’apparecchio al muro o pareti.

• Posizionare il termoventilatore lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore. Verificare che lo spazio libero sia di 120 cm dalla parte frontale del termoventilatore e 50 cm ai lati e retro.

• La superficie d’appoggio deve essere stabile, ampia (sono da escludere mensole), non in pendenza (in quanto l’apparecchio potrebbe ribaltarsi), resistente al calore.

FUNZIONAMENTO Alzare verso l’alto il coperchio trasparente delicatamente per poter accedere ai comandi. Il termoventilatore è dotato dei seguenti organi di regolazione: - il selettore (2) regola le seguenti funzioni: “0” = spento; “ ”= ventilazione; “1”= aria calda (1000W); “2”= aria molto calda (2000W) - il termostato (3) regola la temperatura ambiente, e sarà maggiore quanto più la manopola è ruotata verso la pos. di massimo (senso orario): raggiunta la temperatura verrà mantenuta costante, mentre nelle posizioni intermedie la resistenza funziona ad intervalli - Il segnalatore luminoso (4) si accende e si spegne quando l’apparecchio raggiunge le temperature impostata - Interruttore antiribaltamento: interrompe il funzionamento in caso di ribaltamento7 - dispositivo di sicurezza: incorporato arresterà il funzionamento dell’apparecchio in caso di surriscaldamento. Per ripristinare il funzionamento, togliere la spina dalla presa di corrente ed attendere che si sia raffreddato (dopo circa 10/20 minuti) ed inserire la spina nella presa di corrente e riaccenderlo - oscillazione destra-sinistra (1): premere il pulsante d’oscillazione, per far roteare l’apparecchio a destra e a sinistra - il programmatore 24h consente di regolare nell’arco delle 24 ore, periodi di “acceso” e “spento” del termoventilatore, e di ripeterli sistematicamente ogni giorno. Il programmatore (5) è attivo quando il selettore (S) posto al suo fianco è in corrispondenza all’indice del simbolo” ” (al centro), se è in corrispondenza

del simbolo “I” il programmatore è escluso. Se è in corrispondenza a “

“ il programmatore è escluso e il termoventilatore è spento. a) Funzionamento con programmatore escluso (tasto pos. “I”). a1) Ruotare il selettore in corrispondenza alla pos. “1” o “2”; l’apparecchio si accende. a2) Per spegnere l’apparecchio ruotare il selettore nella pos. “0”, e togliere la spina dalla presa di corrente. b) Funzionamento con programmatore (tasto pos

b1) Impostare l’ora esatta: ruotare il disco del programmatore fino all’ora esatta dell’orologio. b2) Le funzioni di acceso/spento sono regolate dai tastini della corona: se orientati all’interno l’apparecchio rimane spento, se orientati all’esterno si accende; spingere il tastino per posizionarlo nell’uno o nell’altro modo (1 tastino corrisponde a 15 minuti). Regolare la posizione dei tastini (T) in corrispondenza all’orario (indice di riferimento è la freccia ▲) in cui si desidera il termoventilatore acceso (tasto all’esterno) o spento (tasto al centro): a questo punto sono visibili sulla corona dei segmenti che corrispondono ai periodi di acceso e spento. Il programmatore ripeterà le stesse funzioni sino a quando non sono modificate o sino a quando il tasto rimane nella pos. “ ” e/o la spina è inserita nella presa di corrente. Primo utilizzo : far funzionare l’apparecchio tramite il programma sotto descritto, per eliminare “l’odore di nuovo” e/o eventuali oli residui che potrebbero emettere del fumo. Inserire la spina nella presa di corrente, far funzionare l’apparecchio 10/15 minuti alla massima potenza (2): durante o dopo questa operazione è bene aerare l’ambiente. Terminato il ciclo, disinserire la spina dalla presa di corrente. Uso Per l’impiego, si operi nel modo seguente:

1) Prima di inserire la spina nella presa di corrente verificare che la manopola del selettore sia

2) Inserire la spina nella presa di corrente.

3) Ruotare la manopola del selettore nella posizione corrispondente alla potenza desiderata.

4) Ruotare la manopola termostato nella posizione corrispondente alla temperatura

5) Per il funzionamento normale (cioè, senza l’impiego del programmatore 24h) posizionate

“ il selettore del programmatore; per il funzionamento tramite programmatore posizionare in “ ” il selettore, e regolarlo così come sopra indicato.

6) Per spegnere l’apparecchio ruotare la manopola del termostato in pos. min., quella del

”, e togliere la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.8 Ad ogni impiego verificare che la griglia di aspirazione e dissipazione dell’aria non possano ostruirsi; inoltre, per evitare rischi di incendio o il surriscaldamento dell’apparecchio non coprirlo, ne’ utilizzarlo per asciugare la biancheria. In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

PULIZIA E MANUTENZIONE

Attenzione: prima di pulire l’apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato.

• Per il corretto funzionamento dell’apparecchio, accertarsi periodicamente che la griglia di aspirazione posteriore non risulti ostruita da lanugine o sfilacci: questo dovrà essere effettuato dopo aver disinserito la spina dalla presa di corrente; impiegare eventualmente l’aspirapolvere facendo attenzione a non danneggiare la resistenza elettrica.

• Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.

• Per lunghi periodi di inattività del termoventilatore, è necessario coprirlo e riporlo in un luogo asciutto; è consigliabile inserirlo nell’imballo originale per proteggerlo dalla polvere e dall’umidità.

• Non immergere l’apparecchio in acqua o in altro liquido, non lavarlo sotto il getto d’acqua o in lavastoviglie.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini. Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.9

Tipo di potenza termica solo per gli apparecchi per il riscaldamento d’ambiente locale elettrici ed accumulo (indicare una sola opzione)/ Type of heat input, for electric storage local space heaters (select one) Potenza termica nominale Nominal heat output

Tipo di potenza termica/ controllo della temperatura ambiente (indicare una sola opzione)/Type of heat output/room temperature control (select one) Alla potenza termica Minima/At minimum heat output

due o più fasi manuali senza controllo della temperatura ambiente/Two or more manual stages, no room temperature control no con controllo della temperatura ambiente tramite termostato meccanico/with mechanic thermostat room temperature control si/yes Con controllo elettronico della temperatura ambiente/ with electronic room temperature control

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero/ Electronic room temperature control plus day timer

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale/ Electronic room temperature control plus week timer

Altre opzioni di controllo (è possibile selezionare più opzioni) Other control options (multiple selection possible)

Controllo della temperatura ambiente con rilevamento di presenza/Room temperature control, with presence detection

Controllo della temperatura ambiente con rilevamento di finestre aperte/Room temperature control, with open window detection

Con opzione di controllo a distanza no27

Con controllo di avviamento adattabile With adaptive start control

Con limitazione del tempo di funzionamento With working time limitation

Condizioni generali di garanzia La garanzia decorre dall’acquisto dell’apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto

Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell’uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell’apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta). Le sostituzioni o le riparazioni, contemplate nell’impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell’Utente le sole spese di trasporto. La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali. La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it). La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell’apparecchio concernenti specialmente le avvertenze, l’installazione, l’uso e la manutenzione dell’apparecchio.
