Tipo di prodotto	Ricevitore esterno per sistema di allarme
Marca	HAGER
Modello	S781-22X
Alimentazione	230 V AC - 50 Hz (16 A) protetta e sezionabile
Temperatura di funzionamento	-20 °C a +70 °C
Grado di protezione	IP55 e IK04
Classe di isolamento	Classe 2
Consumo	17 VA
Dimensioni (A x L x P)	150 x 85 x 35 mm
Peso	224 g
Installazione	Interno o esterno
Tipo di uscita	Contatto secco libero da potenziale
Potenza di uscita massima (incandescenza)	1000 W
Potenza di uscita massima (alogeno TBT 12 V)	1500 W
Applicazioni realizzabili	Accensione/spegnimento, temporizzatore, impulsivo, simulazione di presenza, controllo a distanza, segnalazione stato sistema, attivazione su intrusione
Numero max di mezzi di comando	15
Manutenzione e pulizia	Nessuna manutenzione particolare, pulire con un panno asciutto
Sicurezza	Tagliare l'alimentazione 230 V prima di qualsiasi intervento
Ricambi e riparabilità	Non previsto dall'utente, contattare l'assistenza tecnica HAGER
Informazioni generali	Conforme alle direttive R&TTE 1999/5/CE e RE-D 2014/53/UE

Domande frequenti - S781-22X HAGER

Come installare il ricevitore esterno S781-22X ?

Tagliare prima l'alimentazione 230 V. Fissare il supporto nella posizione scelta (evitare pareti metalliche, tubature dell'acqua). Collegare i cavi secondo lo schema (fase, neutro, terra). Richiudere l'involucro ed effettuare l'apprendimento dei comandi.

Quali sono i mezzi di comando compatibili ?

Il ricevitore accetta fino a 15 mezzi di comando: telecomandi, tastiere (compresa tastiera mobile multifunzione) e centrale d'allarme. L'apprendimento avviene tramite il pulsante di programmazione.

Come programmare un temporizzatore ?

Premere a lungo il pulsante di programmazione fino allo spegnimento del LED. Premere 2 volte (parametro temporizzatore), poi una pressione lunga, quindi il numero di pressioni corrispondente alla durata (es: 5 per 15 min) e terminare con una pressione lunga.

Cosa fare se l'apprendimento fallisce ?

Se il LED di programmazione lampeggia rapidamente, ripetere la procedura dall'inizio. Verificare che il telecomando/tastiera sia in modalità apprendimento e che il ricevitore sia alimentato.

Si può utilizzare il ricevitore all'esterno ?

Sì, il grado di protezione IP55 consente l'uso all'esterno. Posizionarlo con i cavi verso il basso e fissarlo saldamente.

Come cancellare tutti gli apprendimenti ?

Utilizzare il parametro 9 valore 2 nella programmazione. Eseguire la sequenza: pressione lunga, 9 pressioni, pressione lunga, 2 pressioni, pressione lunga. Il LED conferma con un'illuminazione fissa di 2 secondi.

Qual è la portata radio ?

La portata non è specificata nel manuale, ma è tipica dei sistemi radio HAGER (circa 100 m in campo libero).

Il ricevitore può comandare una serratura elettrica ?

Sì, in modalità impulsiva. Collegare la serratura tramite un trasformatore 230 V / 12 V AC o DC. La durata dell'impulso è regolabile da 1 a 9 secondi.

Come sapere se l'apparecchio comandato è attivato ?

Il LED rosso di programmazione (visibile a scatola aperta) indica lo stato: acceso = attivato, spento = disattivato.

Dove trovare i ricambi ?

Contattare l'assistenza tecnica HAGER (chiamata non a sovrapprezzo). I ricambi non sono venduti direttamente, l'apparecchio deve essere gestito da un professionista.

MANUALE UTENTE S781-22X HAGER

IT Manuale di installazione

p. 23 Ricevitore radio esterno stagno

DE Montageanleitung

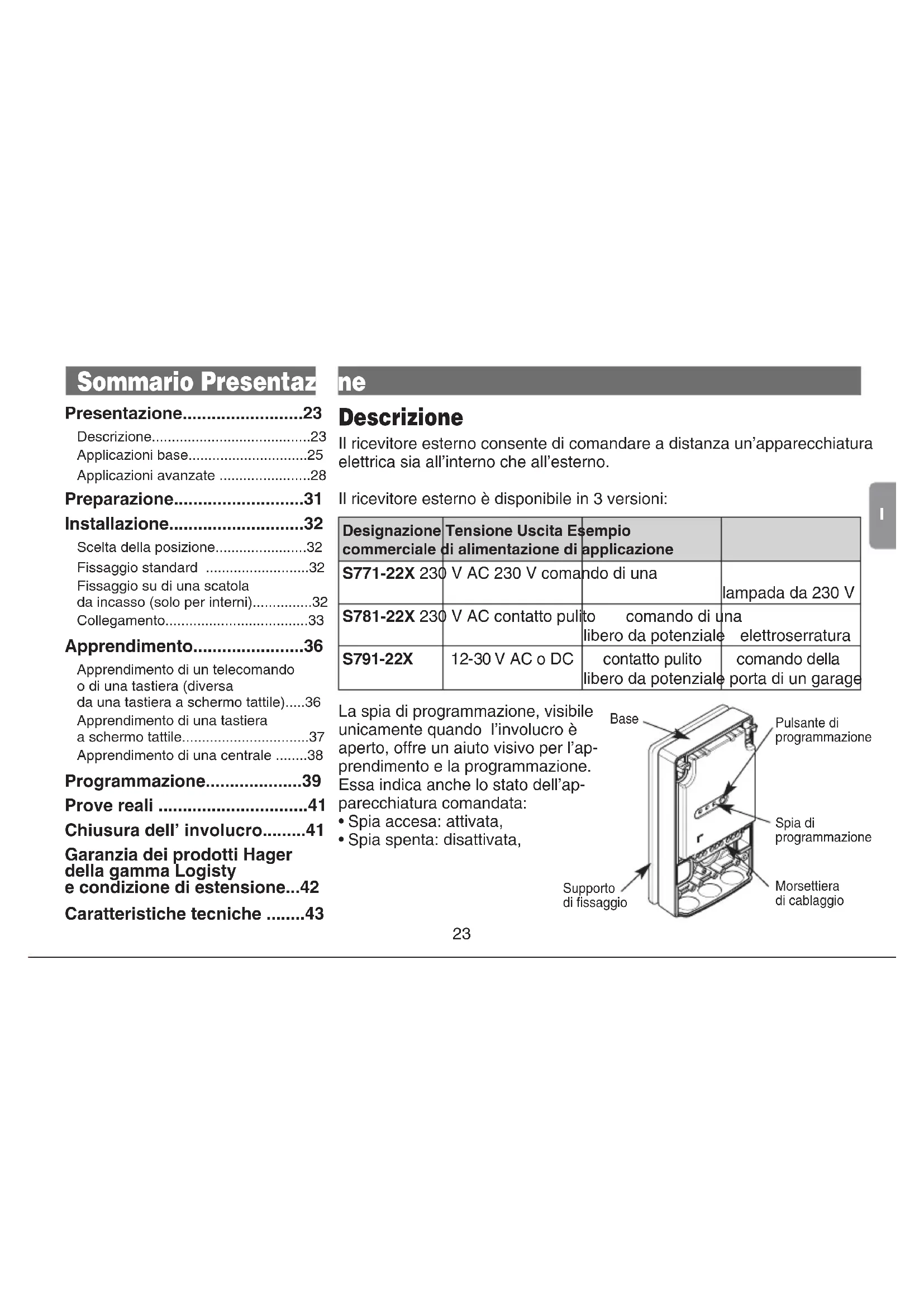

Presentazione......23

Descrizione....23

Applicazioni base......25

Applicazioni avanzate ....28

Preparazione....31

Installazione....32

Scelta della posizione....32

Fissaggio standard ......32

Fissaggio su di una scatola da incasso (solo per interni)....32

Collegamento....33

Apprendimento......36

Apprendimento di un telecomando o di una tastiera (diversa da una tastiera a schermo tattile).....36

Apprendimento di una tastiera a schermo tattile....37 Apprendimento di una centrale ....38

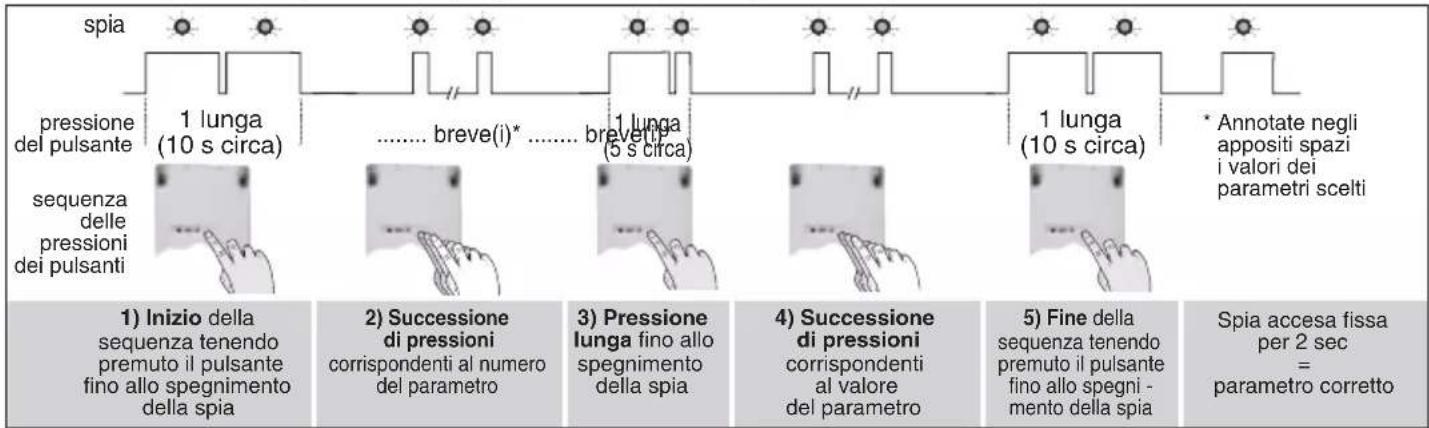

Programmazione......39

Prove reali ....41

Chiusura dell' involucro......41

Garanzia dei prodotti Hager della gamma Logisty e condizione di estensione...42

Caratteristiche tecniche .....43

ne

Descrizione

Il ricevitore esterno consente di comandare a distanza un'apparecchiatura elettrica sia all'interno che all'esterno.

Il ricevitore esterno è disponibile in 3 versioni:

Designazione commerciale	Tensione Uscita Esempio di alimentazione di applicazione
S771-22X 230	V AC 230 V comando di una	lampada da 230 V
S781-22X 230	V AC contatto pulito comando di una libero da potenziale elettroserratura
S791-22X	12-30 V AC o DC	comando della libero da potenziale porta di un garage

La spia di programmazione, visibile unicamente quando l'involucro è aperto, offre un aiuto visivo per l'apprendimento e la programmazione. Essa indica anche lo stato dell'apparecchiatura comandata:

• Spia accesa: attivata,
• Spia spenta: disattivata,

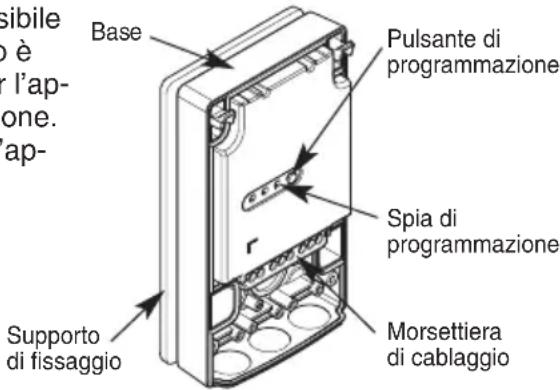

Base Pulsante di programmazione Spia di programmazione Morsettiera di cablaggio Supporto di fissaggio

Presentazione

Si possono effettuare, a scelta, le applicazioni di comando descritte nelle seguenti pagine.

Alcune di queste applicazioni possono essere usate congiuntamente, mentre altre sono esclusive. Nella tabella sottostante sono illustrate le possibili combinazioni.

Possibili combinazioni		Applicazioni esclusive
ON/OFF	Attivazione per intrusione	Impulsivo Riporto	stato sistema
Temporizzato Comando a distanza
Simulazione di presenza

Esempio: un ricevitore esterno che funziona in modalità ON/OFF può anche essere usato per le applicazioni Temporizzato o Simulazione di presenza.

Presentazione

Applicazioni base

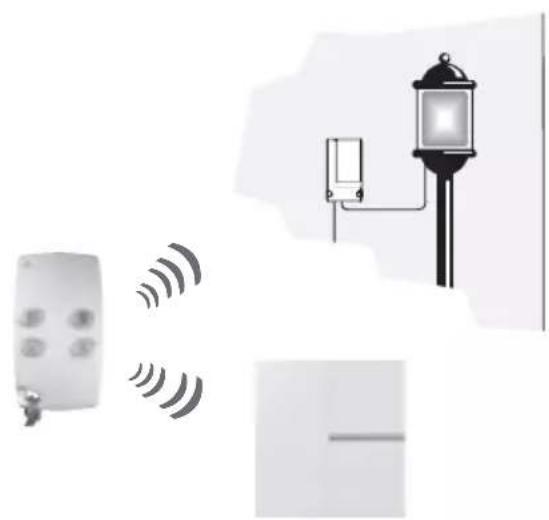

- ON/OFF: per comandare un'illuminazione o un'apparecchiatura elettrica usando una tastiera, una tastiera a schermo tattile o un telecomando con attivazione e disattivazione dell'apparecchiatura ogni volta che si preme uno specifico pulsante dell'organo di comando, senza limite di durata.

Tipo di comando	Attivazione dell'apparecchiatura elettrica	Disattivazione dell'apparecchiatura elettrica
	Pressione di un pulsante programmato come comando:	Pressione di un pulsante programmato come comando:
	• Acceso luce	• Spento luce
	• Teleruttore luce	• Teleruttore luce
	• Acceso relé 1, 2, 3 o 4	• Spento relé 1, 2, 3 o 4
	• Teleruttore relé 1, 2, 3 o 4	• Teleruttore relé 1, 2, 3 o 4
	Pressione su uno dei pulsanti Luce ON o Presa ON della pagina Luce	Pressione su uno dei pulsanti Luce OFF o Presa OFF della pagina Luce
	Questi pulsanti possono anche essere stati programmati sulla funzione telerutto-re, in questo caso lo stesso pulsante serve per l'attivazione e la disattivazione dell'apparecchiatura.

Presentazione

- Temporizzato: per comandare un'illuminazione o una apparecchiatura elettrica usando una tastiera, una tastiera a schermo tattile o un telecomando con spento automatico al termine del periodo di tempo programmato.

Tipo di comando	Avvio della temporizzazione	Riavvio della temporizzazione	Arresto della temporizzazione
	Pressione di un pulsante programmato come comando:Temporizzato luceTemporizzato relé 1Temporizzato relé 2Temporizzato relé 3Temporizzato relé 4	Ad ogni pressione di un pulsante programmato come comando:Temporizzato luceTemporizzato relé 1Temporizzato relé 2Temporizzato relé 3Temporizzato relé 4	Pressione di un pulsante programmato come comando:Spento luceSpento relé 1, 2, 3 o 4Teleruttore luceTeleruttore relé 1, 2, 3 o 4
	Pressione sul pulsante Luce ONoPresa ONdella pagina Luce,programmato come Temporizzato	Ad ogni pressione sul pulsanteLuce ONoPresa ONdella pagina Luce,programmato come Temporizzato	Pressione sul pulsante Luce OFFoPresa OFFdella pagina Luce

La durata predefinita della temporizzazione è di 3 minuti. Questa durata può essere riprogrammata (v. capitolo “Programmazione”).

Presentazione

- Impulsivo: per accendere una apparecchiatura elettrica usando una tastiera, una tastiera a schermo tattile o un telecomando per una durata limitata a pochi secondi.

Tipo di comando	Attivazione/disattivazione dell'apparecchiatura elettrica
	Pressione di un pulsante programmato per il comando:Impulsivo luceImpulsivo relè 1Impulsivo relè 2Impulsivo relè 3Impulsivo relè 4
	Pressione di uno dei pulsanti, , , ,della pagina Automazioni(v. manuale della tastiera a schermo tattile)

La durata predefinita dell'impulsivo è di 2 secondi. Questa durata può essere riprogram - mata (v. capitolo "Programmazione").

Esempio di applicazione: comando a distanza di una elettroserratura su un cancello.

L'apprendimento dell'applicazione "impulsivo" è esclusivo (è necessario cancellare l'apprendimento esistente, v. capitolo "Programmazione").

Presentazione

Applicazioni avanzate

- Simulazione di presenza: per simulare una presenza tramite il comando di un'illuminazione o di una apparecchiatura elettrica. In questa modalità di funzionamento, il ricevitore esterno è pilotato da una tastiera a schermo tattile (solo in stato di acceso totale). Per maggiori informazioni, consultate le istruzioni della tastiera a schermo tattile.

Esempio: comando di un'illuminazione usando il ricevitore esterno in modalità ON/OFF con un telecomando e simulazione di una presenza accendendo sempre la stessa illuminazione con la tastiera a schermo tattile.

Applicazione possibile unicamente con una tastiera a schermo tattile, sulla quale la Simulazione di presenza sia stata attivata.

Per questa applicazione è necessario programmare il ricevitore esterno (v. capitolo "Programmazione").

Presentazione

- Comando a distanza: E' possibile comandare un'apparecchiatura elettrica a 230 V da remoto, utilizzando un telefono fisso o mobile, attraverso la centrale-combinatore.

Rete telefonica

		Attivazione dell'apparecchiatura elettrica	Disattivazione dell'apparecchiatura elettrica
Comando da inviare (v. manuale della centrale-combinatore)		• Acceso luce	• Spento luce
		• Acceso relé 1	• Spento relé 1
		• Acceso relé 2	• Spento relé 2
		• Acceso relé 3	• Spento relé 3
		• Acceso relé 4	• Spento relé 4

Per questa applicazione è necessario programmare il ricevitore esterno (v. capitolo “Programmazione”).

Presentazione

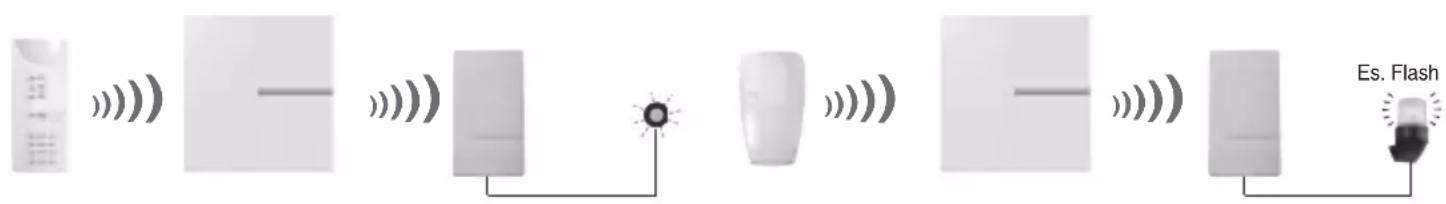

- Riporto stato sistema: comandare una apparecchiatura elettrica o una lampada in funzione dello stato del sistema di allarme, con attivazione per tutta la durata dello stato di Acceso parziale o totale e disattivazione al momento dello spegnimento del sistema.

Attivazione dell’apparecchiatura elettrica	Disattivazione dell’apparecchiatura elettrica
Acceso parziale o totale del sistema	Spento totale del sistema

- Attivazione su intrusione: comandare una apparecchiatura elettrica o una lampada in funzione dell'attivazione del sistema di allarme, con attivazione in seguito ad una intrusione e disattivazione dopo una durata programmata.

Attivazione dell’apparecchiatura elettrica	Disattivazione dell’apparecchiatura elettrica
Attivazione del sistema di allarme	• Alla fine del tempo programmato• Pressione del pulsante Spento

Per queste applicazioni è necessario programmare il ricevitore esterno (v. capitolo “Programmazione”).

Preparazione

① Sollevate il coperchio.
② Sganciate il supporto di fissaggio dalla base facendolo scorrere verso il basso.
③ Con un oggetto appuntito (punta, vite, filo di rame rigido), praticate i fori necessari nelle membrane per far passare i cavi.

Per garantire la massima tenuta stagna:

• il foro praticato deve essere il più piccolo possibile (una punta d'ago è sufficiente),
• in caso di passaggio di più conduttori, questi devono essere raccolti in un cavo di sezione cilindrica (∅ max. 10 mm).

④ Staccate la rondella dal supporto di fissaggio e posizionarla nella parte alta del supporto.

⑤ Posate un cavo fino alla posizione prevista del ricevitore esterno.
⑥ Togliete la guaina del cavo per almeno 40 mm e snudate ogni conduttore per 8-10 mm.

Il diametro massimo dei conduttori deve essere di 2,5 mm² (o 4 mm² per il filo di terra).

Installazione

Scelta della posizione

Il ricevitore esterno deve essere instal- lato con i cavi verso il basso e come

descritto nel paragrafo "Fissaggio standard" se viene installato all'esterno.

Il ricevitore non deve essere installato:

• direttamente su di una parete metallica,
• a meno di un metro di distanza da condutture o tubazioni metalliche,
• troppo vicino all'apparecchiatura da comandare, se questa può generare disturbi elettromagnetici (neon,...).

Fissaggio standard

① Posizionate il supporto di fissaggio nella posizione prevista e segnate la posizione dei punti di fissaggio con una matita.

Esempio di punti di fissaggio

② Forate usando una punta da ∅ 6 mm.
③ Fissate il supporto con dei tasselli e delle viti adatti.
④ Regolate l'orientamento verticale usando la rondella.

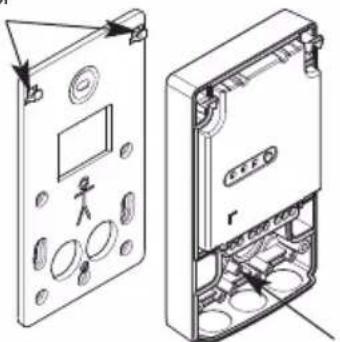

⑤ Agganciate la base del ricevitore esterno sul supporto di fissaggio e fissatelo con la vite di bloccaggio fornita nella busta.

Ganci

Fissaggio su di una scatola da incasso (solo per interni)

① Fate passare i cavi prima attraverso i fori del supporto, poi attraverso i fori praticati nelle membrane della base.

② Fissate il supporto usando le viti della scatola da incasso:

- per una scatola da incasso da ∅ 60 mm

Punti di fissaggio

sup- le viti da ola Ø 60

- per una scatola da incasso da ∅ 85 mm

Rischio di scossa elettrica Prima di qualsiasi intervento sulla rete elettrica, togliete la corrente.

Punti di fissaggio

da

Installazione

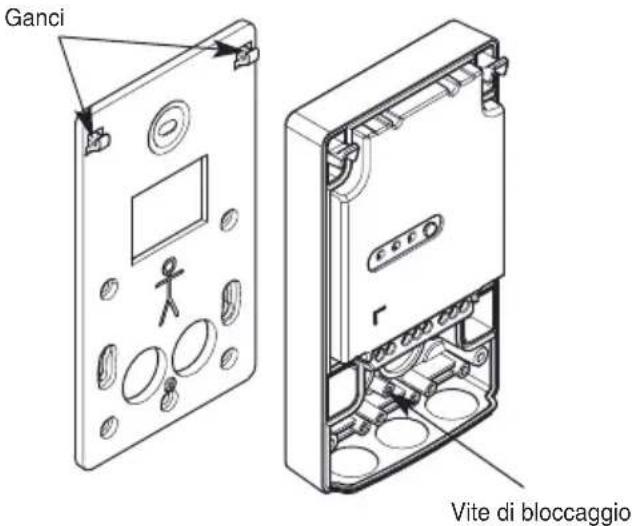

③ Agganciate la base del ricevitore esterno sul supporto di fissaggio e fissatelo con la vite di bloccaggio fornita in una busta insieme agli accessori.

Ganci Vite di bloccaggio

Per ridurre al minimo l'ingombro, la base può essere fissata direttamente senza il supporto. In tal caso, sono accessibili solo i 2 punti di fissaggio per un' involucro da ∅ 60 mm.

Collegamento

Precauzioni:

• Per comandare una apparecchiatura di classe 1 (appa rec chia tura che richiede un collegamento a terra), effettuate il collegamento tra la terra e l'apparecchiatura da comandare.
• I collegamenti devono essere eseguiti ad apparecchiatura spenta e rispettando le norme elettriche vigenti.
• In qualsiasi installazione elettrica, in conformità alle norme elettriche, i fili conduttori sono realizzati in un colore ben preciso:
• fase: tutti i colori ad eccezione dell'azzurro, del verde, del giallo e del bicolore verde/giallo,
• neutro: azzurro,
• terra: bicolore verde/giallo.
• Il diametro massimo dei fili conduttori che si possono collegare ad una morsettiera è di 2,5 mm ^2 (o 2 x 1,5 mm ^2 per una derivazione) e di 2 x 4 mm ^2 per il filo di terra.

Rischio di scossa elettrica

Prima di qualsiasi intervento sulla rete elettrica, togliete la corrente.

① Se non è già stato fatto, fate passare i cavi attraverso le membrane.
② Effettuate i collegamenti secondo gli schemi seguenti

Installazione

Ricevitore esterno S771-22X (230 V - 230 V)

Esempio di collegamento di una illuminazione esterna (apparecchiatura di classe 1)

Fase Neutro Terra Lampada alogena 230 V

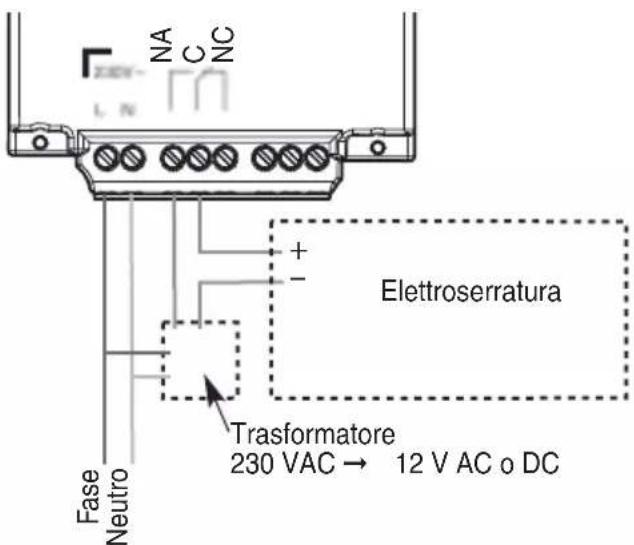

Ricevitore esterno S781-22X (230 V - contatto pulito)

Esempio di collegamento di una elettroserratura

Elettroserratura Trasformatore 230 VAC → 12 V AC o DC

Potenza d'uscita accumulata massima (in funzione del tipo di carico):

Lampada alogena 230 AC 500 W

Lampada alogena TBT 12 V 1500 W

Lampada ad incandescenza 1500 W

Lampadina basso consumo 450 W

Tubo fluorescente 400 W

Potenza d'uscita accumulata massima (in funzione del tipo di carico):

Lampada alogena TBT 12 V 1500 W

Lampada ad incandescenza 1000 W

Da montare su un circuito sezionabile mediante un dispositivo di protezione 16 A.

Installazione

Ricevitore esterno S791-22X (12-24 V- contatto pulito®)

Esempio di collegamento di una automazione per cancelli (contatto pulito Normalmente Aperto)

12-30V AC/DC NC NA C Ingresso manuale Automazione per cancelli + -

Carico massimo:

24 V corrente continua 1 A
24 V corrente alternata 2 A
12 V corrente continua 2 A
12 V corrente alternata 2 A

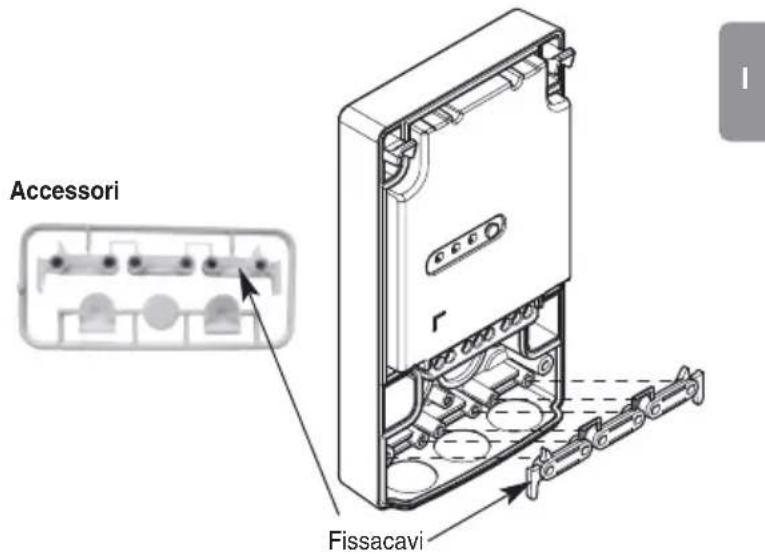

In caso di fissaggio standard, tenete i cavi in posizione utilizzando i fissacavi. Fermateli con le 6 viti fornite insieme agli accessori.

Accessori Fissacavi

Ora è possibile effettuare la fase di apprendimento.

Apprendimento

Al ricevitore possono essere abbinati un massimo di 15 dispositivi di comando (telecomandi o tastiere). Un dispositivo di comando può servire per un numero illimitato di ricevitori, basta ripetere l'apprendimento con ogni ricevitore esterno.

L'apprendimento deve essere effettuato con l'apparecchiatura da comandare disattivata (spia del ricevitore spenta).

Apprendimento di un telecomando o di una tastiera (diversa da una tastiera a schermo tattile)

Prima di tutto programmate il pulsante scelto su uno dei seguenti comandi (v. manuale d'installazione della tastiera o del telecomando):

• Acceso luce,
• Spento luce,
• Acceso relé 1, 2, 3 o 4,
• Spento relé 1, 2, 3 o 4,
• Temporizzato luce,
• Temporizzato relé 1, 2, 3 o 4,
• Teleruttore luce,
• Teleruttore relé 1, 2, 3 o 4.

Realizzate poi la seguente fase:

Premete per meno di 2 sec il pulsante di program- mazio ne del ricevitore esterno. La spia di programmazione si accende brevemente.

Tenete premuto il pulsante del telecomando o della tastiera fino a quando non si accende la spia di programmazione sul ricevitore esterno.

Il ricevitore esterno conferma l'apprendimento con l'accensione per 2 sec. della sua spia di programmazione.

In caso di errore nella fase di apprendimento, la spia di programmazione lampeggerà velocemente. Ricominciate da capo la procedura.

Apprendimento

Apprendimento di una tastiera a schermo tattile

- 1 ^a possibilità di utilizzo

Premete per meno di 2 sec il pulsante di programmazio ne del ricevitore esterno. La spia di programmazione si accende brevemente.

Tenete premuto uno dei pulsanti

Luce ON

Presa ON

azioni

fino a quando non si accende la spia di programmazione sul ricevitore esterno.

Il ricevitore esterno conferma l'apprendimento con l'accensione per 2 sec. della sua spia di programmazione.

Se i pulsanti Luce o Presa vengono poi riprogrammati come Teleruttore, è necessario effettuare nuovamente l'apprendimento (v. manuale della tastiera a schermo tattile).

- 2 ^a possibilità di utilizzo

Il pulsante di accesso alla pagina Luci deve per prima cosa essere programmato ad accesso diretto (v. manuale della tastiera).

Premete per meno di 2 sec il pulsante di program- mazio ne del ricevitore esterno

La spia di programmazione si accende brevemente.

Tenete premuto

il pulsante fino a quando non si accende la spia di programmazione sul ricevitore esterno.

Il ricevitore esterno conferma apprendimento in l'accensione per 2 sec. della sua spia di programmazione.

In caso di errore nella fase di apprendimento, la spia di programmazione lampeggerà velocemente. Ricominciate da capo la procedura.

Apprendimento

Apprendimento di una centrale

Per effettuare l'apprendimento, la centrale deve essere in modo installazione (v. manuale della centrale).

1

L'apprendimento di una centrale è necessario unicamente per le applicazioni Comando nza, Riporto stato sistema e Attivazione per one.

Una volta effettuato questo apprendimento, esso è esclusivo. Per abbinare un altro dispositivo di comando (telecomando, tastiera) al ricevitore, sarà necessario cancellare questo apprendimento, effettuando un reset (ritorno alla programmazione di fabbrica).

Realizzate poi la seguente fase:

Premete per meno di 2 sec il pulsante di program- mazio ne del ricevitore esterno.

La spia di programmazione si accende brevemente.

Tenete premuto il pulsante * fino a quando non si accende la spia di programmazione sul ricevitore esterno.

Il ricevitore esterno conferma l'apprendimento con l'accensione per 2 sec. della sua spia di programmazione.

In caso di errore nella fase di apprendimento, la spia di programmazione lampeggerà velocemente. Ricominciate da capo la procedura.

Programmazione

La programmazione dei modi di funzionamento si effettua secondo questo principio:

- Scegliete nella seguente tabella: - il n° di parametro relativo al modo di funzionamento da programmare, - il valore del parametro corrispondente alla caratteristica desiderata.

La programmazione deve essere effettuata con l'appa rec chiatura di comando disattivata (spia del ricevitore spenta).

Applicazione/ N. configurazione p	del Valore parametro p	del Caratteristiche parametro
ON/OFF sempre	attivo
Comando 1 1 inattivo *a distanza
		2 controllo con comando luce
		3 controllo con comando relè 1
		4 controllo con comando relè 2
		5 controllo con comando relè 3
		6 controllo con comando relè 4
Temporizzato	2 1	90 sec
		2	3 min *
		3	5 min
		4	10 min
		5	15 min
		6	30 min
		7	60 min

* Programmazione di fabbrica

Applicazioni avanzate

Applicazione/ N configurazione p	del Valore parametro p	del Caratteristiche parametro
Impulsivo	3 1	1	sec
		2	2 sec *
		3	3 sec
		4	4 sec
		5	5 sec
		6	6 sec
		7	7 sec
		8	8 sec
		9	9 sec
Simulazione di presenza	4 1 inattivo *
			2
Riporto stato sistema	5 1	attivo
Attivazione per intrusione	6 1	90 sec
		2	3 min
		3	5 min
		4	10 min
		5	15 min
		6	30 min
Reset	9 2		ritorno alla program-mazione di fabbrica

Programmazione

• Realizzate, usando il pulsante di programmazione, la seguente sequenza:

    H["sequenza delle pressioni dei pulsanti"] --> I["1) Inizio della sequenza tenendo premuto il pulsante fino allo spegnimento della spia"]
    I --> J["2) Successione di pressioni corrispondenti al numero del parametro"]
    J --> K["3) Pressione lunga fino allo spegnimento della spia"]
    K --> L["4) Successione di pressioni corrispondenti al valore del parametro"]
    L --> M["5) Fine della sequenza tenendo premuto il pulsante fino allo spegni - mento della spia"]
    M --> N["Spia accesa fissa per 2 sec = parametro corretto"]

- Esempio di programmazione del ricevitore esterno come Temporizzato:

Per riprogrammare il ricevitore esterno come Temporizzato per una durata di 15 minuti, eseguite quanto segue:

1) Inizio 3) Pressione 2) 0 pressioni per selezionare l'applicazione Temporizzato fino allo spegnimento della spia 4) 5 pressioni per selezionare la durata di 15 min. 5) Fine

In caso di errore di programmazione, la spia di programmazione lampeggerà velocemente. Ricominciate da capo la procedura.

Prove reali

Verificate tramite test reali che il funzionamento del ricevitore esterno corrisponda alla programmazione selezionata. Se un pulsante non produce reazioni, effettuate l'apprendimento.

Tenete il pulsante premuto finché l'apparecchiatura reagisce.

Chiusura dell' involucro

① Chiudete il coperchio agganciandolo sulla base dall'alto.
② Avvitate le 2 viti e sistemate i coprivite (forniti insieme agli accessori).

Garanzia dei prodotti Hager della gamma Logisty e condizione di estensi

Hager/Atral Italia garantisce tutti i suoi prodotti 2 anni a partire dalla data di vendita al primo utilizzatore. I prodotti commercializzati da Hager/Atral Italia possono beneficiare di un'estensione gratuita della garanzia di 3 anni supplementari alle seguenti condizioni: l'acquirente (primo utilizzatore) deve inviare, entro 10 giorni dall'acquisto, la richiesta di estensione di garanzia debitamente compilata in modo leggibile (nominativo, indirizzo, timbro del venditore, data della vendita, numero di serie dei prodotti). Per la data di registrazione fa fede il timbro postale.

Per ogni acquisto di prodotto complementare o sostituzione di prodotto, la richiesta di estensione deve essere inviata.

Ogni fattura o ricevuta che comprovi l'acquisto dei prodotti deve essere conservata per tutta la durata della garanzia e può essere richiesta per l'applicazione della garanzia stessa.

La garanzia dà diritto alla sostituzione del prodotto con un prodotto nuovo o alla riparazione del prodotto stesso.

La garanzia avrà validità solamente se il prodotto è utilizzato dall'acquirente in modo e in condizioni normali conformemente alle indicazioni di impiego fornite da Hager/Atral Italia ed alla sua destinazione d'uso.

Tutti i prodotti oggetto di sostituzione diventano di proprietà definitiva ed irrevocabile di Hager/Atral Italia.

Tutti i prodotti sostituiti in garanzia beneficiano della durata di garanzia restante del prodotto di origine.

La garanzia non si applica sui prodotti di consumo (batterie, pile e blocchi d'alimentazione, cavi ed altri prodotti di consumo).

Alcuni prodotti o accessori (come il telefono integrato nei combinatori GSM, videocamere, motori, ecc. (lista non esaustiva)

non beneficiano di estensione di garanzia, su tali prodotti sarà indicato il limite di garanzia.

La garanzia non si applica in caso di:

• non rispetto delle indicazioni di installazione specificata da Hager/Atral Italia nel manuale d'installazione forniti con il prodotto,
• uso anomalo o non conforme dei prodotti alle specifiche del manuale d'uso forniti con il prodotto,
• interventi diretti o trasformazioni di qualsiasi natura, al di fuori delle istruzioni indicate nei manuali tecnici e d'installazione forniti con il prodotto,
• danneggiamento dovuto a cadute, colpi od urti,
• catastrofi naturali, fenomeni atmosferici o vandalismo, così come in ogni caso dove un avvenimento successivo alla vendita, indipendente della volontà di Hager/Atral Italia, imprevedibile o di cui non poteva essere tenuto ragionevolmente in conto solleva Hager/Atral Italia da ogni obbligo di garanzia,
• utilizzo di alimentazioni diverse da quelle indicate da Hager/Atral Italia,
• incidenti, deterioramenti e manomissioni che sopraggiunge durante il trasporto,
• negligenza o cattiva manutenzione da parte dell'utente.

La garanzia Hager/Atral Italia estende e non limita in alcun modo:

- norme e regolamenti a protezione del consumatore,

- gli articoli del codice civile relativi alla garanzia legale dei vizi nascosti.

Nell'intento di migliorare i suoi prodotti, Hager/Atral Italia si riserva il diritto di modificarli senza preavviso.

Caratteristiche tecniche

Caratteristiche tecniche Ricevitore radio esterno stagno		S771-22XS781-22XS791-22X
Spia di programmazione 1 spia rossa di programmazione
Pulsante di programmazione 1 pulsante di programmazione
Potenze di uscita massime S771-	22X: S781-22X:lampada alogena 230 V AC 500 Wlampada alogena TBT 12 V 1500 W lampada a incandescenza 1500 Wlampadina basso consumo 450 Wtubo fluorescente 400 W	lampada alogena TBT 12 V 1500 Wa incandescenza 1000 W
Carico massimo S791-22X: 24 V	corrente continua 1 A 12 V corrente continua 2 A24 V corrente alternata 2 A 12 V corrente alternata 2 A
Applicazioni realizzabili	ON/OFFtemporizzatosimulazione di presenza(con tastiera a schermo tattile)	comando a distanzaimpulsivoriporto stato sistemaattivazione per intrusione
Alimentazioni	S771-22X/S781-22X:230 V AC - 50 Hz (16 A)protetta e sezionabile	S791-22X:12-30 V AC o DC
Temperatura di funzionamento	-20 °C min. / +70 °C max.
Indici di protezione	IP55 e IK04
Classe di isolamento	S771-22X/S781-22X: classe 2□
Consumo	S771-22X/S781-22X: 17 VAS791-22X:12 V corrente continua: 22 mA - 12 V corrente alternata: 24 mA - 24 V corrente continua: 11 mA
Installazione	interna o esterna
Dimensioni (L x A x P)	85 x 150 x 35 mm
Peso	224 g

Trattamento delle apparecchiature elettriche ed elettroniche al termine del ciclo di vita

(applicabile nei paesi dell'Unione Europea e negli altri paesi europei che dispongono di un sistema di raccolta differenziata). Questo simbolo, apposto sul prodotto o sul suo imballaggio, indica che il prodotto non deve essere trattato come un rifiuto comune. Deve essere riportato ad un punto di raccolta appropriato per il riciclaggio dei componenti elettrici ed elettronici. Assicurandovi che questo prodotto sia correttamente avviato al riciclaggio, contribuirete a prevenire le conseguenze negative per l'ambiente e per la salute delle persone. Per qualsiasi informazione supplementare riguardo al riciclaggio di questo prodotto, potete fare riferimento al vostro comune di residenza, al centro di raccolta dei rifiuti o al distributore presso cui è stato acquistato il prodotto.

Con la presente, Hager Security SAS dichiara che le apparecchiature radioelettriche con codici S771-22X, S781-22X e S791-22X sono conformi ai requisiti essenziali:

• della direttiva R&TTE 1999/5/EC fino al 12 giugno 2016,
• della direttiva RE-D 2014/53/EU a partire dal 13 giugno 2016.
  Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager-sicurezza.it

Documento non contrattuale, può essere soggetto a modifiche senza preavviso.

Inhalt Beschreibung
