MANUALE UTENTE CPH 401 G DWK X Fulgor Milano

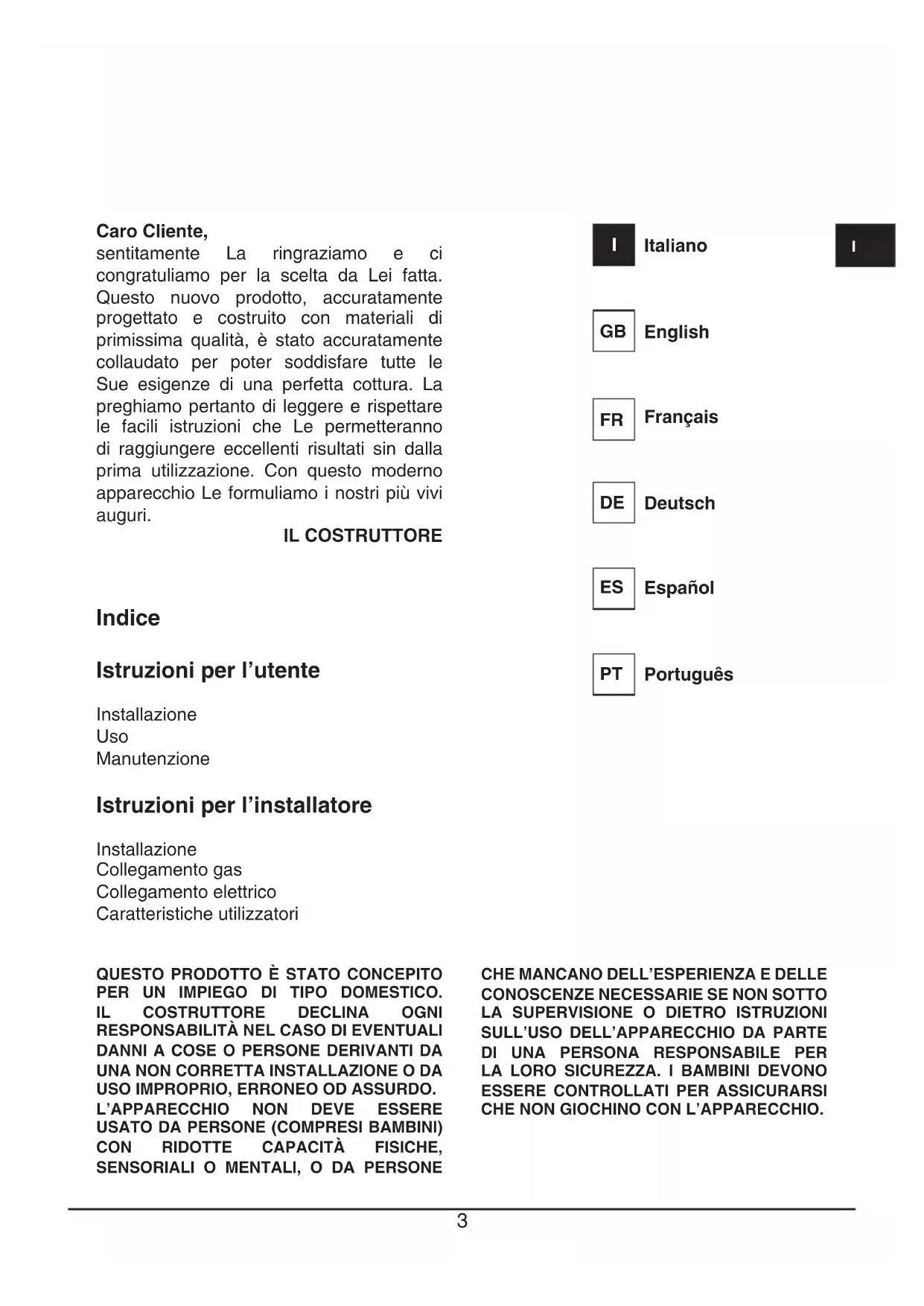

Indice Istruzioni per l’utente Installazione Uso Manutenzione Istruzioni per l’installatore Installazione Collegamento gas Collegamento elettrico Caratteristiche utilizzatori

QUESTO PRODOTTO È STATO CONCEPITO

CHE NON GIOCHINO CON L’APPARECCHIO. Caro Cliente, sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta. Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, è stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura. La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri. IL COSTRUTTORE

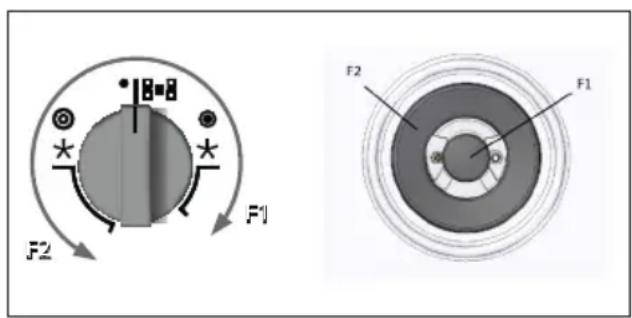

Installazione Tutte le operazioni relative all’installazione (allacciamento elettrico, allacciamento gas, adattamentoal tipo di gas, conseguenti regolazioni, ecc.) devono essere eseguite da personale qualificato secondo le norme vigenti. Per le istruzioni specifiche vedi la parte riservata all’installatore. Uso Bruciatori gasL'accensione del bruciatore avviene avvicinando una fiammella ai fori della parte superiore dello stesso premendo e ruotando in senso antiorario la manopola corrispondente sino a farne coincidere l'indice con la posizione di massimo. Ad accensione avvenuta regolare la fiamma secondo la necessità. La posizione di minimo si trova al termine delle rotazione antioraria. Nei modelli con accensione automatica agire sulla manopola come sopra descritto, premendo contemporaneamente l'apposito pulsante. Nei modelli con accensione automatica/simultanea (a una mano) è sufficiente agire come sopra descritto sulla sola manopola corrispondente. La scarica elettrica fra candelina e bruciatore dà luogo all'accensione del bruciatore interessato. Ad accensione avvenuta rilasciare immediatamente il pulsante regolando la fiamma secondo necessità. L’accensione del bruciatore nei modelli con sicurezza termoelettrica avviene come nei diversi casi sopra descritti tenendo premuta a fondo la manopola nella posizione di massimo per circa 3/5 secondi. Nel rilasciare la manopola assicurarsi che il bruciatore rimanga acceso.Modelli con bruciatore Dual WokAlcuni modelli sono dotati di un bruciatore Dual Wok. È possibile accendere la fiamma centrale (F1) ruotando epremendo la manopola in senso orario, oppure accendere tutto il bruciatore (F2), come indicato in figura qui sotto.

N.B. - si consiglia di usare pentole di diametro adatto ai bruciatori evitando che la fiamma al massimo fuoriesca dal fondo delle stesse (Fig. 1): - non lasciare pentole vuote sul fuoco acceso.Al termine della cottura è buona norma provvedere anche alla chiusura del rubinetto principale del condotto e/o della bombola.dual Ø 20-32rapido Ø 20-24ausiliario Ø 10-14 GAS Fig.1 Importante

• L’uso dell’apparecchio produce calore e umidità nella stanza in cui è installato. Assicurarsi che la cucina sia sufficientemente ventilata; mantenere aperti i fori di ventilazione naturale o installare dispositivi meccanici di ventilazione (es. cappa).• L’uso prolungato dell’apparecchio può richiedere ulteriore ventilazione, per esempio l’apertura di una finestra.• Nei piani con sicurezza termoelettrica non azionare l’accensione oltre 15 secondi. Se dopo 15 secondi il bruciatore non si è acceso, aprire la porta del locale e attendere almeno un minuto prima di ritentare.• Nei piani senza sicurezza in caso di estinzione delle fiamme di un bruciatore chiudere il rubinetto corrispondente e non ritentare l’accensione prima di un minuto. Istruzioni per l’utente4 5

Manutenzione Prima di ogni operazione disinserire elettricamente l’apparecchiatura. Per una maggiore durata dell’apparecchiatura è indispensabile eseguire periodicamente un’accurata pulizia generale tenendo presente quanto segue:

• le parti in vetro e acciaio devono essere pulite con prodotti idonei (reperibili in commercio) non abrasivi o corrosivi. Evitare prodotti a base di cloro (varechina, ecc.);

• evitare di lasciare sul piano lavoro sostanze acide o alcaline (aceto, sale, succo di limone, ecc.);

• gli spartifiamma ed i coperchietti (parti mobili del bruciatore) vanno frequentemente lavati con acqua bollente e detersivo avendo cura di togliere ogni eventuale incrostazione, asciugati accuratamente, controllare che nessuno dei fori dello spartifiamma risulti otturato anche parzialmente. N.B. L'eventuale lubrificazione dei rubinetti deve essere eseguita da personale qualificato al quale è bene rivolgersi in caso di anomalie di fuzionamento. Controllare periodicamente lo stato di conservazione del tubo di alimentazione gas. In caso di perdite richiedere l’immediato intervento del personale qualificato per la sostituzione.

Installazione Questo apparecchio non è provvisto di un dispositivo di scarico del prodotti della combustione. Si raccomanda che sia installato in locali sufficientemente areati secondo le disposizioni di legge vigenti. La quantità d’aria necessaria alla combustione non deve essere inferiore a 2.0 m

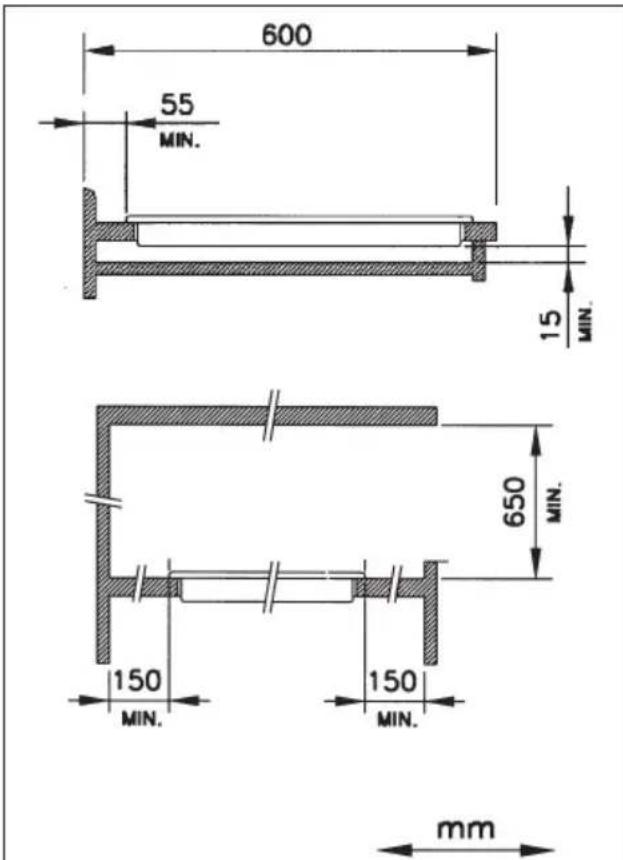

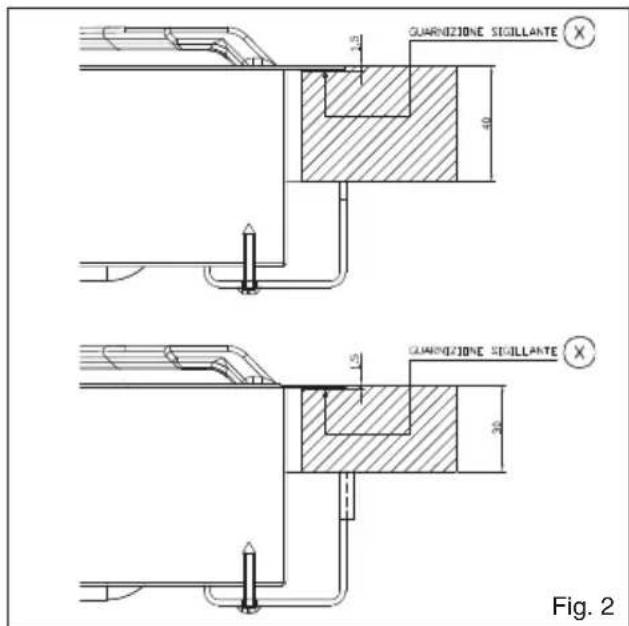

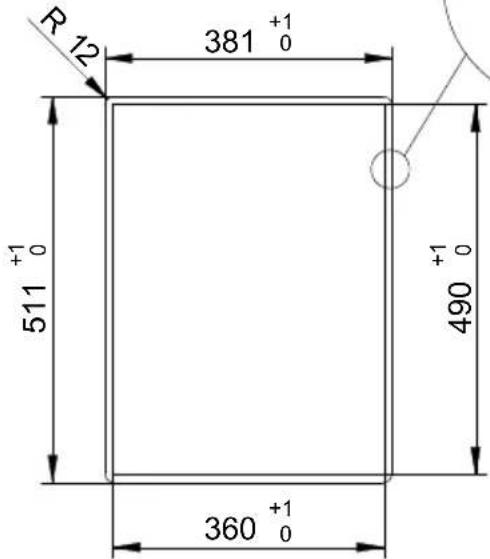

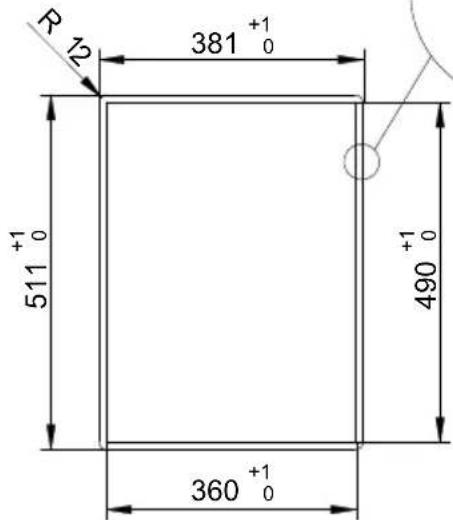

/h per ogni kW di potenza installato. Vedi tabella potenze bruciatori. N.B. L'apparecchio è in classe 3 di installazione. Le condizioni di regolazione dell'apparecchio sono indicate nella targa dati fissata al carter. Posizionamento (Fig. 2) L’apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell’apposita figura. Prima di inserire il piano predisporre la guarnizione di tenuta su tutto il perimetro della foratura d’incasso. Le misure d'incasso sono riportate nelle figure 6-7-8-9. Per i modelli Filotop è necesssario eseguire un abbassamento nella zona perimetrale del foro di incasso per una profondità di 1,5 mm. Per i modelli Semifilotop tale fresatura non deve essere realizzata. L'installazione è realizzabile su materiali diversi, quali, acciaio, marmo, conglomerati, sintetici, legno e legno rivestito di laminati plastici, purchè resistenti ad una temperatura di 90°C. Fig. 2 Sotto il pannello deve essere installato un pannello di legno o altro materiale isolante, posizionato ad una distanza minima di 15 mm dall'involucro del piano. Istruzioni per l’installatore Fig. 26 7

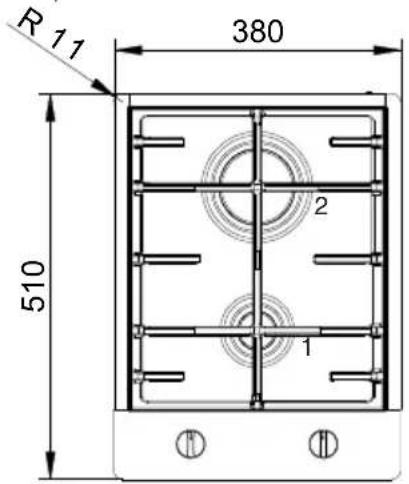

N.B. Per versione Semifilotop l'abbassamento di 1,5 mm non è necessario.1 - AUSILIARIO2 - RAPIDO

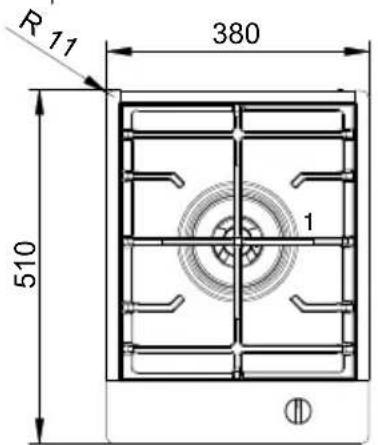

1 - DUALN.B. Per versione Semifilotop l'abbassamento di 1,5 mm non è necessario.Mod: CPH 402 GMod: CPH 401 GDWK8 9

Collegamento gas (Fig. 3) Il collegamento alla bombola o all'impianto deve essere eseguito da personale qualificato e come prescritto dalle norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti accertandosi preventivamente che l’apparecchiatura sia predisposta al tipo di gas disponibile. In caso contrario vedi: “Adattamento a diverso tipo di gas”. Verificare inoltre che la pressione di alimentazione rientri nei valori riportati nella tabella: “Caratteristiche utilizzatori”. Fig. 3 Allacciamento metallico rigido/semirigido Eseguire l’allacciamento con raccordi e tubi metallici (anche flessibili) in modo da non provocare sollecitazioni agli organi interni all’apparecchio. N.B. - Ad installazione ultimata controllare, con una soluzione saponosa, la perfetta tenuta di tutto il sistema di collegamento. Nota importante: eseguire l'allacciamento esclusivamente con raccordi e tubi metallici (tubo flessibile di acciaio a parete continua oppure con tubo rigido di rame o acciaio) ed in modo che possano essere ispezionati su tutta la lunghezza. Collegamento elettrico (Fig. 4) L'installatore deve essere qualificato ed è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento elettrico accertarsi che:

• le caratteristiche dell’impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;

• l’impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Nel caso che l’apparecchiatura non sia munita di cavo e/o di relativa spina utilizzare materiale idoneo per l’assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50 °C a quella ambiente. Per il collegamento diretto alla rete è necessario interporre un interruttore omnipolare dimensionato per il carico di targa che assicuri la sconnessione della rete con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione (il cavo di terra giallo/verde non deve essere interrotto). La presa o l’interruttore omnipolare devono essere facilmente reggiungibili con l’apparecchiatura installata. Fig. 4 Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.8 9

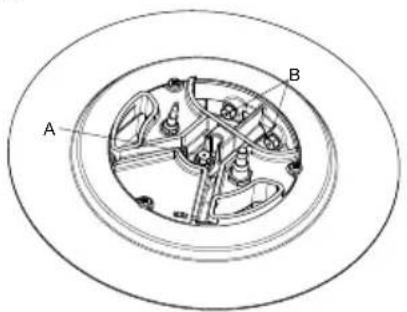

Adattamento a diverso tipo di gas (Fig. 5) Se l'apparecchiatura risulta predisposta per un diverso tipo di gas da quello di alimentazione disponibile, si deve procedere:

• alla sostituzione degli iniettori (fig. 5) con i corrispondenti al tipo di gas da utilizzare (vedi tabella Caratteristiche utilizzatori);

• per la regolazione del minimo agire con opportuno cacciavite sulla vite posta sul rubinetto (fig. 6) dopo averlo ruotato in posizione di minimo. Per GPL (butano/propano) avvitare a fondo.
