LOB8S09X - Forno elettrico ELECTROLUX - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo LOB8S09X ELECTROLUX in formato PDF.
| Tipo di prodotto | Forno elettrico da incasso |
| Marca | Electrolux |
| Modello | LOB8S09X |
| Volume | 70 L |
| Classe di efficienza energetica | A++ |
| Consumo energetico (modalità convenzionale) | 1,09 kWh/cycle |
| Consumo energetico (aria calda) | 0,52 kWh/cycle |
| Altezza dell'apparecchio (anteriore) | 594 mm |
| Altezza dell'apparecchio (posteriore) | 576 mm |
| Larghezza dell'apparecchio (anteriore) | 595 mm |
| Larghezza dell'apparecchio (posteriore) | 559 mm |
| Profondità dell'apparecchio | 567 mm |
| Profondità di incasso | 546 mm |
| Peso | 35,0 kg |
| Alimentazione elettrica | 230 V / 50 Hz |
| Lunghezza del cavo di alimentazione | 1500 mm |
| Modalità di cottura | Aria calda, Calore Superiore/Inferiore, Grill, Turbo grill, Pizza, Steamify, Cottura assistita, ecc. |
| Accessori forniti | Griglia metallica, teglia da forno, leccarda, sonda di cottura, kit vapore (contenitore forato e non forato) |
| Funzioni di pulizia | Pulizia a vapore, Pulizia a vapore Plus, Decalcificazione, Risciacquo, Svuotamento serbatoio |
| Sicurezza | Sicurezza bambini, blocco tasti, spegnimento automatico |
| Illuminazione interna | Lampadina alogena (300°C, classe G) |
Domande frequenti - LOB8S09X ELECTROLUX
Domande degli utenti su LOB8S09X ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Forno elettrico in formato PDF gratuitamente! Trova il tuo manuale LOB8S09X - ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LOB8S09X del marchio ELECTROLUX.
MANUALE UTENTE LOB8S09X ELECTROLUX
IT Istruzioni per l'uso | Forno a vapore 103
Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Con riserva di modifiche.
INDICE
- INFORMAZIONI DI SICUREZZA.... 103
- ISTRUZIONI DI SICUREZZA....105
- DESCRIZIONE DEL PRODOTTO.... 108
- PANNELLO DEI COMANDI.... 110
- PRIMA DEL PRIMO UTILIZZO.... 111
- UTILIZZO QUOTIDIANO....113
- FUNZIONI DEL TIMER.... 117
- UTILIZZO DEGLI ACCESSORI.... 119
- FUNZIONI AGGIUNTIVE.... 122
- CONSIGLI E SUGGERIMENTI UTILI.... 123
- PULIZIA E CURA.... 126
- RISOLUZIONE DEI PROBLEMI.... 131
- EFFICIENZA ENERGETICA.... 133
- STRUTTURA DEL MENU.... 134
- È SEMPLICE!......136
- CONSIDERAZIONI SULL'AMBIENTE.... 137
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza di bambini e persone vulnerabili

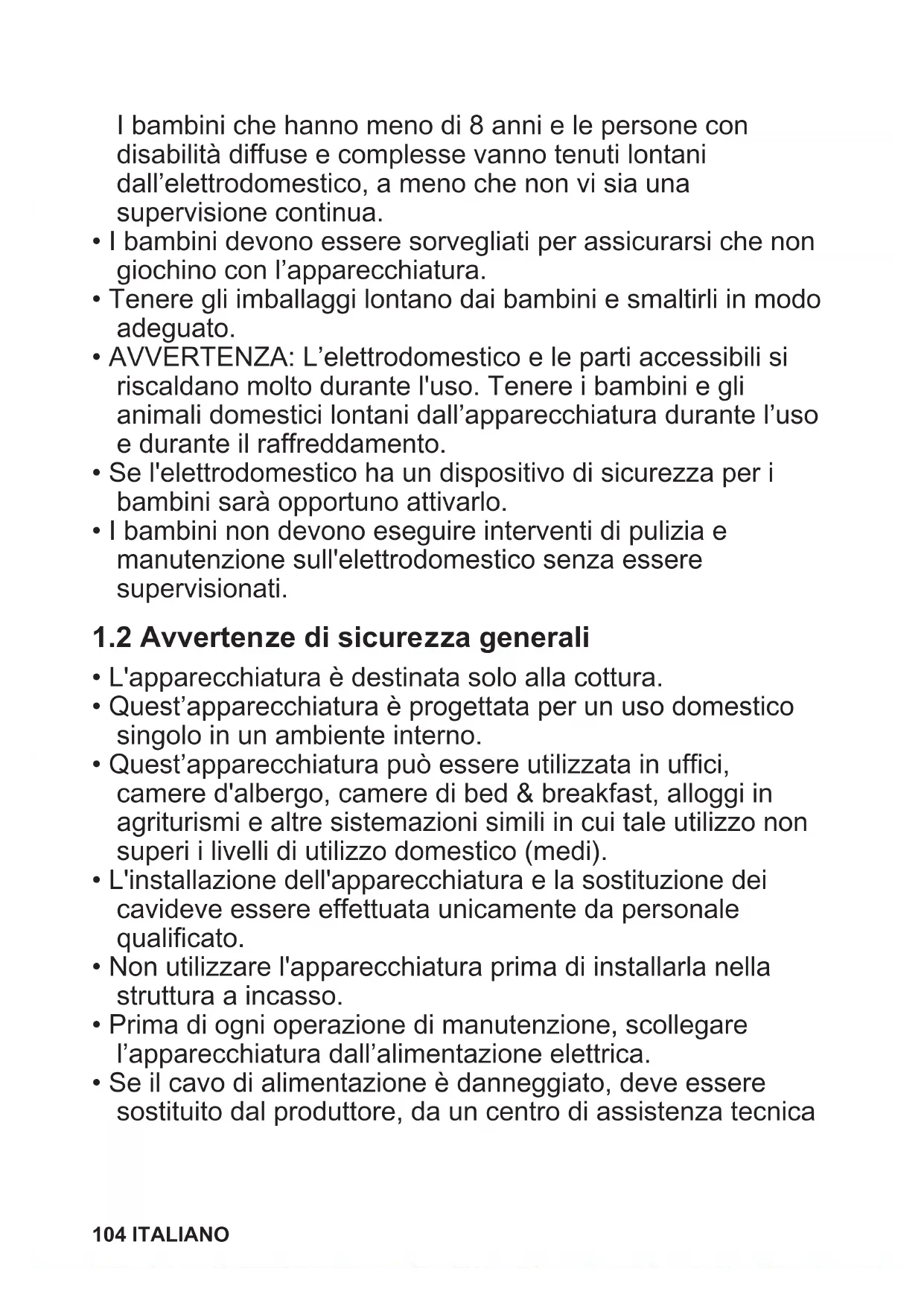

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti.
I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
- Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
- I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura è destinata solo alla cottura.
- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
- L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.
- Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
- Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica
autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
- AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell'apparecchiatura.
- Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
- Usare esclusivamente la termosonda (sensore temperatura al centro) consigliata per questa apparecchiatura.

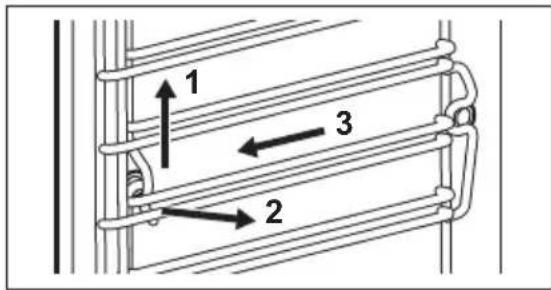

- Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
- Non utilizzare vaporelle per pulire l'elettrodomestico.
- Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
- Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata. - Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
-
Non tirare l'apparecchiatura per la maniglia.
-
Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
- È necessario rispettare la distanza minima dalle altre apparecchiature.
- Prima di montare l'apparecchiatura controllare che la porta dell'apparecchio si apra senza limitazioni.
- L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.
• L'unità a incasso deve soddisfare i requisiti di stabilità DIN 68930.
Altezza minima del mobiletto (mobiletto sotto all'altezza minima del piano di lavoro)
578 (600) mm
| Larghezza del mobiletto 560 mm | |
| Profondità del mobiletto 550 (550) mm | |
| Altezza della parte anterio-re dell'apparecchiatura | 594 mm |
| Altezza della parte posteriore dell'apparecchiatura | 576 mm |
| Larghezza della parte anteriore dell'apparecchiatura | 595 mm |
| Larghezza della parte posteriore dell'apparecchiatu-ra | 559 mm |
| Profondità dell'apparec-chiatura | 567 mm |
| Profondità di incasso del-l'apparecchiatura | 546 mm |
| Profondità con porta aperta 1027 mm | |
| Dimensioni minime dell'a-pertura di ventilazione.Apertura collocata sul lato posteriore inferiore | 560x20 mm |
| Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore | 1500 mm |
| Viti di montaggio 4x25 mm | |
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra. - Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
- Non utilizzare prese multiple e prolunghe.
-
Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
-
Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
- La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.
2.3 Utilizzo:
AVVERTENZA!
Rischio di lesioni, ustioni, scosse elettriche o esplosioni.
- Non modificare le specifiche tecniche dell'apparecchiatura.
- Assicurarsi che le aperture di ventilazione non siano bloccate.
- Non lasciare l'elettrodomestico incustodito durante il funzionamento.
- Spegnere l'elettrodomestico dopo ogni utilizzo.
- Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico,
quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
- Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
- Non esercitare pressione sullo sportello aperto.
- Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
- Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.
- Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Per evitare danni o lo scolorimento dello smalto:
- Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
- Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
- Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
- Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
-
Prestare attenzione in fase di rimozione o installazione degli accessori.
-
Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.
- Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.
- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.
- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione.
Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.
2.4 Pulizia e cura
AVVERTENZA!
Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.
- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
- Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
- Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
- Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
- Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.
2.5 Cottura a vapore
AVVERTENZA!
Vi è il rischio di ustioni o di danni all'apparecchiatura.
- Il vapore che fuoriesce può provocare ustioni:
- Prestare attenzione in fase di apertura della porta dell'apparecchiatura quando la funzione è attiva. Può fuoriuscire vapore.
- Dopo aver impiegato la cottura al vapore aprire la porta dell'apparecchiatura con cautela.
2.6 Illuminazione interna
AVVERTENZA!
Pericolo di scosse elettriche.
- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
- Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
- Servirsi unicamente di lampadine con le stesse specifiche tecniche.
2.7 Assistenza
• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
- Utilizzare solo ricambi originali.
2.8 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
- Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.
3. DESCRIZIONE DEL PRODOTTO

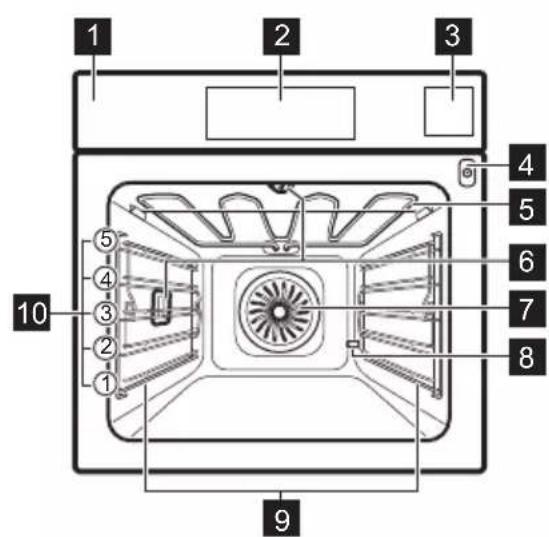

3.1 Panoramica generale
Display
Vaschetta dell'acqua
Presa per la termosonda
Resistenza
Lampadina
Ventola
Uscita tubo di decalcificazione
Supporto ripiano, rimovibile
Posizioni ripiano
3.2 Accessori

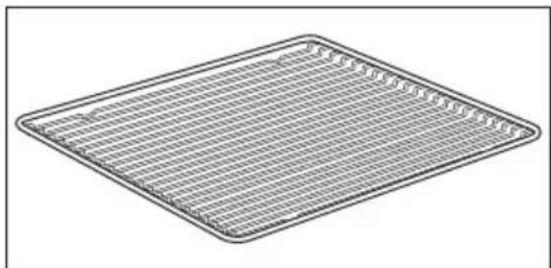

Ripiano a filo
Per stoviglie, stampi per dolci, arrosti.
Per torte e biscotti.

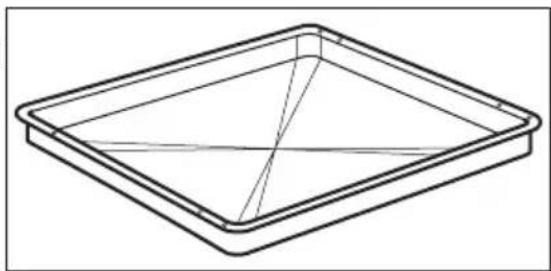

Per cuocere al forno e arrostire o per raccogliere il grasso.
Per misurare la temperatura all'interno delle pietanze.
Un contenitore per alimenti non perforato e uno perforato.
Il set vapore scarica l'acqua di condensa dal cibo durante la cottura a vapore. Usarlo per preparare verdure, pesce, petti di pollo. Il set non è adatto ad alimenti che devono assorbire l'acqua ad esempio riso, polenta, pasta.

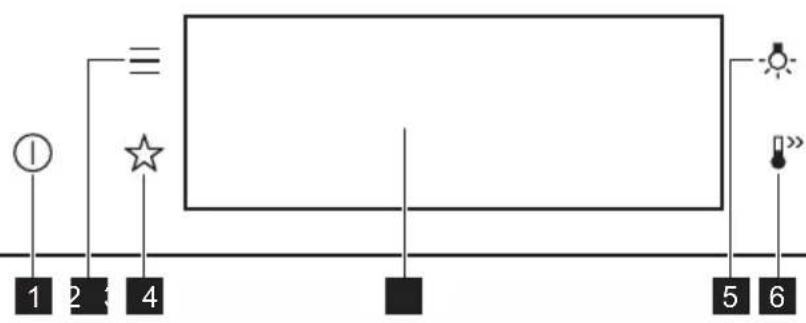

4.1 Panoramica del pannello di controllo
2 Menu Elenca le funzioni dell'apparecchiatura.
3 Preferiti Elenca le impostazioni preferite.
4 Display Mostra le impostazioni correnti dell'apparecchiatura.
5 Interruttore lampadina Per accendere e spegnere la lampadina.
6 Riscaldamento rapido Per accendere e spegnere il forno: Riscaldamento rapido.
Premere Spostare
Far scivolare la punta della dita sul-
la superficie.
Tenere premuto
Toccare la superficie per 3 secondi.
4.2 Display
A. Imposta ora
B. START/STOP
C. Temperatura
D. Funzioni cottura
E. Timer
F. Termosonda (solo modelli selezionati)
Spie display
Indicatori di base - per spostarsi sul display.
| OKPer confermare la selezione / l'impostazione. | < Per tornare indietro di un livello nel menu. | → Per annullare l'ultima azione. | ∅ Per attivare o disattivare le op-zioni. |
| Suono allarme indicatori funzione - al termine del tempo di cottura impostato, viene emesso un segnale acustico. | |||
| La funzione è attiva. | STOPLa funzione è attiva.La cottura si arresta automaticamente. | ∅Il suono allarme è disattivato. | |
| Spie timer | |||
| Per impostare la funzione: Partenza ritardata. | ×Per annullare l'impostazione. | ||
5. PRIMA DEL PRIMO UTILIZZO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Pulizia iniziale
Passagio 1 Passaggio 2 Passagio 3
| Rimuovere gli accessori e i supporti ripiano rimovibili dall'apparecchiatura. | Pulire l'apparecchiatura e gli accessori solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato. | Collocare gli accessori e i supporti ripiano rimovibili nell'apparecchiatura. |
5.2 Prima connessione
Il display mostra un messaggio di benvenuto dopo la prima connessione.
È necessario impostare: Lingua, Luminosità, Volume toni, Volume acustico, Durezza dell'acqua, Imposta ora.
5.3 Preriscaldamento iniziale
Preriscaldare il forno vuoto prima di utilizzarlo per la prima volta.
| Passaggio 1 | Rimuovere gli accessori e i supporti ripiano rimovibili dal forno. |
| Passaggio 2 | Impostare la temperatura massima per la funzione: ☐Lasciare in funzione il forno per un'ora. |
| Passaggio 3 | Impostare la temperatura massima per la funzione: ☑Lasciare in funzione il forno per 15 minuti. |
| i Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata. | |
5.4 Come impostare: Durezza dell'acqua
Quando si collega il forno alla rete elettrica è necessario impostare il livello di durezza dell'acqua.
Usare la carta di prova in dotazione con il set vapore.
 |  |  |  |
Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4
| Immergere la carta di prova nell'acqua per circa 1 sec. Non mettere il la carta di prova sotto l'acqua corrente. | Scuotere la carta di prova ed eliminare acqua in ec- cesso. | Attendere 1 minuto e con- trollare la durezza dell'ac- qua con la seguente ta- bella. | Impostare il livello di durez- za dell'acqua: Menu / Impo- stazioni / Configurazione / Durezza dell'acqua. |
i I colori della carta di prova continuano a cambiare. Non controllare il livello di durezza dell'acqua più di un minuto dopo il test.
È possibile modificare il livello di durezza dell'acqua nel menu: Impostazioni / Configurazione / Durezza dell'acqua.
La tabella mostra il campo di durezza dell'acqua (dH) con il corrispondente livello di deposito di calcio e la classificazione acqua. Regolare il livello di durezza dell'acqua in base alla tabella.
| Durezza dell'acqua Carta di test Deposito di calcio (mmol/l) | Deposito di calcio (mg/l) | Classificazione dell'acqua | ||
| Livello dH | ||||
| 1 0 - 7 0 - 1.3 0 - 50 dolce |  | |||
| 2 8 - 14 1.4 - 2.5 51 - 100 mo |  | |||
| 3 15 - 21 2.6 - 3.8 101 - 150 |  | ra | ||
| 4 ≥22 |  | ≥3,9 | ≥151 | molto dura |
Quando la durezza dell'acqua del rubinetto è al livello 4, riempire la vaschetta con acqua in bottiglia non gasata.
6. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Come impostare: Funzioni cottura
| Passaggio 1 Accendere il forno. Il display mostra la funzione cottura predefinita. | |
| Passaggio 2 | Premere il simbolo della funzione cottura per accedere al sottomenu. |
| Passaggio 3 | Selezionare la funzione cottura e premere: OK display mostra: temperatura. |
| Passaggio 4 | Impostare: temperatura. Premere: OK |
| Passaggio 5 | Premere: STARTTermosonda - è possibile collegare la termosonda in qualsiasi momento prima o durante la cottura. |
| STOP - premere per spegnere la funzione cottura. | |
| Passaggio 6 Spegnere il forno. | |
6.2 Come impostare: Steamify – Funzione cottura a vapore
| Passaggio 1 | Accendere il forno.Selezionare e premere il simbolo di funzione cottura per accedere al sottomenu. | |
| Passaggio 2 | Premere impostare la funzione Riscaldamento a vapore. | |
| Passaggio 3 | Premere: . Il display visualizza le impostazioni di temperatura. | |
| Passaggio 4 | Impostare la temperatura. Il tipo di funzione cottura a vapore dipende dalla temperatura impostata. | |
| Cottura a vapore50 - 100 °C | Per cuocere a vapore verdure, cereali, legumi, frutti di mare, terrine e dessert al cucchiaio. | |
| Cottura con vapore per stufati e brasati105 - 130 °C | Per stufati e brasati di carne o pesce, pane e pollame, ma anche torta ai formaggi e sformati. | |
| Cottura con vapore per gratinature leggere135 - 150 °C | Per carne, sformati, verdure ripiene, pesce e gratinati. Con la combinazione di calore e vapore, la carne acquisisce una consistenza succosa e morbida con una superficie croccante. Impostando il timer, la funzione grill si accende automaticamente negli ultimi minuti del processo di cottura conferendo al piatto un delicato gratin. | |
| Cottura con vapore per arrosti e lievitati155 - 230 °C | Per piatti arrosto e cotti al forno, carne, pesce, pollame, pasta sfoglia, torte, muffin, gratin, verdure e pietanze da forno. Impostando il timer e mettendo gli alimenti sul primo livello in basso, la funzione di riscaldamento si accende automaticamente negli ultimi minuti del processo di cottura per conferire al piatto un gusto croccante sulla parte inferiore. | |
| Passaggio5 | Premere: OK | |
| Passaggio6 | Premere il coperchio della vaschetta dell'acqua per aprirlo. | |
| Passaggio7 | Riempire il cassetto dell'acqua con acqua fredda fino al livello massimo (circa 950 ml) fino a che non viene emesso un segnale acustico o fino a che sul display non compare un messaggio. La quantità d'acqua è sufficiente per circa 50 minuti. Non riempire la vaschetta dell'acqua oltre la sua capacità massima. Esiste il rischio di perdite d'acqua, riempimento eccessivo e danni ai mobili. | |
| ⚠ AVVERTENZA!Utilizzare esclusivamente acqua fredda di rubinetto. Non utilizzare acqua filtrata (demineralizzata) o distillata. Non utilizzare altri liquidi. Non versare liquidi infiammabili o alcolici nella vaschetta dell'acqua. | ||
| Passaggio8 | Premere per riportare la vaschetta dell'acqua nella posizione iniziale. | |
| Passaggio9 | Premere: STARTIl vapore appare dopo circa 2 minuti. Quando il forno raggiunge la temperatura impostata, viene emesso un segnale acustico. | |
| Passaggio10 | Quando l'acqua presente nella vaschetta si esaurisce, viene emesso un segnale acustico. Riempire nuovamente la vaschetta dell'acqua. | |
| Passaggio11 | Spegnere il forno. | |
| Passaggio12 | Al termine della cottura, vuotare la vaschetta dell'acqua.Fare riferimento al capitolo “Pulizia e cura”, Svuotamento serbatoio. | |
| Passaggio13 | L'acqua residua può formare della condensa nella cavità. Dopo la cottura, aprire la porta del forno con cautela. Quando il forno è freddo, asciugare la cavità con un panno morbido. | |
6.3 Come impostare: Cottura guidata
Ogni pietanza di questo sottomenu prevede funzione e temperatura consigliate. È possibile regolare il tempo e la temperatura.
Alcune pietanze possono anche essere cucinate usando:
- Peso automatico
- Termosonda
Il livello fino al quale viene cucinato un piatto:
• Al sangue oppure Meno
- Medio
- Ben cotto oppure Più
Passaggio Accendere il forno. 1
| Passaggio2 | Premere: |
| Passaggio3 | Premere: √Inserire: Cottura guidata. |
| Passaggio4 | Scegliere un piatto o un tipo di alimento. |
| Passaggio5 | Premere: START |
6.4 Funzioni cottura
STANDARD
| Funzione cottura Applicazione | ||
 | Per grigliare alimenti di ridotto spessore e tostare il pane. | |
| Grill | ||
 | Per arrostire grandi tagli di carne o pollame con ossa su una posizione della griglia.Per gratinare e dorare. | |
| Doppio grill ventilato | ||
 | Per cuocere su massimo tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura di 20-40 °C in meno rispetto a quella per Cottura convenzionale. | |
| Cottura ventilata | ||
 | Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o involtini primavera. | |
| Cibi congelati | ||
 | Per cuocere e arrostire alimenti su una sola posizione della griglia. | |
| Cottura convenzionale | ||
 | Per preparare la pizza. Per una doratura intensa e una base croccante. | |
| Funzione Pizza | ||
 | Per dorare torte con base croccante e per conservare gli alimenti. | |
| Resistenza inferiore | ||
FUNZIONI SPECIALI
| Funzione cottura Applicazione | |
 Marmellate/Conserve | Per conservare la verdura (ad esempio: cetrioli sottaceto). |
 Essiccazione | Per essiccare frutta a fettine, verdure e funghi. |
 Riscaldamento piatti | Per preriscaldare i piatti da servire. |
 Scongelamento | Per scongelare gli alimenti (verdura e frutta). Il tempo di scongelamento dipende dalla quantità e dalle dimensioni del cibo congelato. |
 Gratinato | Per pietanze come lasagne o patate gratinate. Per gratinare e dorare. |
 Cottura lenta | Per preparare arrosti teneri e succosi. |
 Mantieni caldo | Per tenere in caldo le pietanze. |
 Cottura ventilata umida | Questa funzione è progettata per il risparmio energetico durante la cottura. Quando viene usata questa funzione, la temperatura all'interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. Viene utilizzato il calore residuo. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida. |
VAPORE
| Funzione cottura Applicazione | |
 | Usare la cottura a vapore, stufare, ottenere una gratinatura leggera e arrostire. |
| Steamify | |
| [WWSD] | Il riscaldamento di pietanze col vapore impedisce che la superficie si secchi. Il calore viene distribuito in modo delicato e uniforme, il che consente di recuperare il calore e l’aroma delle pietanze come se fossero state appena preparate. Questa funzione può essere utilizzata per riscaldare il cibo direttamente su un piatto. È possibile riscaldare più piatti contemporaneamente utilizzando diverse posizioni della griglia. |
Rigenera a vapore | |
| Utilizzare questa funzione per preparare pane e panini con risultati molto buoni simili a quelli professionali in termini di croccantezza, colore e brillantezza della crosta. | |
| Cottura Pane | |
 | Per velocizzare il processo di lievitazione della pasta lievitata. Evita che la superficie dell'impasto si secchi e la mantiene elastica. |
| Lievitazione pasta | |
 | Per cuocere al vapore verdure, contorni o pesce. |
| Cottura a vapore | |
 | Questa funzione è ideale per cucinare piatti delicati come creme pasticcere, flan, timballi e pesce. |
| Umidità alta | |
 | La funzione è adatta per carne, pollame, pietanze al forno e sformati. Con la combinazione del vapore e del calore, la carne acquisisce una consistenza morbida e succosa con una superficie croccante. |
| Umidità bassa | |
6.5 Note su: Cottura ventilata umida
Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a:
IEC/EN 60350-1
La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il
forno funzioni con la più elevata efficienza energetica possibile.
Quando viene usata questa funzione, la lampada si spegne automaticamente dopo 30 secondi.
Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.
7. FUNZIONI DEL TIMER
7.1 Descrizione funzioni orologio
| Funzione Orologio Applicazione |
| Tempo di cottura Per impostare la durata della cottura. Il massimo è 23 ore 59 min. |
| Operazione finale Per impostare cosa succede quando il timer interrompe il conteggio. |
| Partenza ritardata Per posticipare l’inizio e/o la fine della cottura. |
| Prolunga il tempo Per prolungare il tempo di cottura. |
| Promemoria Per l’impostazione di un conto alla rovescia. Il massimo è 23 h 59 min. Questa funzione non ha nessun effetto sul funzionamento dell’apparecchiatura. |
Funzione Orologio Applicazione
Timer Monitora da quanto tempo è attiva la funzione. Timer - si può attivarla e disattivarla
7.2 Come impostare: Funzioni Orologio
Come impostare l'orologio
| Passaggio 1 | Accendere il forno. |
| Passaggio 2 | Premere: Imposta ora. |
| Passaggio 3 | Impostare l'ora. Premere: OK |
Come impostare il tempo di cottura
| Passaggio 1 | Selezionare la funzione cottura e impostare la temperatura. |
| Passaggio 2 | Premere: ⏻ |
| Passaggio 3 | Impostare l'ora. Premere: OK |
Come scegliere l'opzione di fine
| Passaggio 1 | Selezionare la funzione cottura e impostare la temperatura. |
| Passaggio 2 | Premere: [IMAGE] |
| Passaggio 3 | Impostare la durata della cottura. |
| Passaggio 4 | Premere: [IMAGE] |
| Passaggio 5 | Premere: Operazione finale. |
| Passaggio 6 | Scegliere il preferito: Operazione finale. |
| Passaggio 7 | Premere: [IMAGE] Ripetere l'azione fino a quando il display non visualizza la schermata principale. |
Come ritardare l'avvio della cottura
| Passaggio 1 | Impostare la funzione cottura e la temperatura. |
| Passaggio 2 | Premere: ⏻ |
| Come ritardare l’avvio della cottura | |
| Passaggio 3 | Impostare la durata della cottura. |
| Passaggio 4 | Premere: ● ● ● |
| Passaggio 5 | Premere: Partenza ritardata. |
| Passaggio 6 | Scegliere il valore. |
| Passaggio 7 | Premere: ☑ Ripetere l’azione fino a quando il display non visualizza la schermata principale. |
| Come aumentare il tempo di cottura | |
| Quando rimane il 10% del tempo di cottura e gli alimenti sembrano non essere cotti sarà possibile aumentare il tempo di cottura. Sarà inoltre possibile modificare la funzione cottura. | |
| Premere +1min per aumentare il tempo di cottura. | |
| Come modificare le impostazioni timer | |
| Passaggio 1 | Premere: ⏻ |
| Passaggio 2 | Impostare il valore del timer. |
| Passaggio 3 | Premere: OK |
| Sarà possibile impostare il tempo modificato in fase di cottura, in qualsiasi momento. | |
8. UTILIZZO DEGLI ACCESSORI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
8.1 Inserimento di accessori
Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono
anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.
Ripiano a filo:
Spingere il ripiano fra le guide del supporto.
Lamiera dolci / Teglia profonda:
Spingere la lamiera tra le guide del supporto ripiano.
Termosonda - misura la temperatura all'interno del cibo. Si può utilizzare con ogni funzione cottura.
Le temperature da impostare sono due:
La temperatura del forno: mínimo 120 °C.
La temperatura interna.
Per i migliori risultati di cottura:
Gli ingredienti dovrebbero essere a Non usarlo per pietanze liquide. Durante la cottura deve rimanere nel piattemperatura ambiente. to.
Il forno calcola un orario di fine cottura approssimativo. Dipende dalla quantità di cibo, dalla funzione del forno impostata e dalla temperatura.
8.3 Istruzioni d'uso: Termosonda
Passaggio Accendere il forno. 1
Passaggio Impostare una funzione cottura e, se necessario, la temperatura del forno. 2
Passaggio Inserire: Termosonda. 3
Carne, pollame e pesce Sformato
Inserire la punta della Termosonda al centro della carne, del pesce nella parte più spessa, ove possibile. Assicurarsi che almeno 3/4 del Termosonda sia all'interno del piatto.
Inserire la punta della Termosonda esattamente al centro della casseruola. Termosonda dovrebbe essere stabilizzato in un punto in fase di cottura. Usare un ingrediente solido per ottenere questo risultato. Usare il bordo del piatto di cottura per supportare l'impugnatura in silicone della Termosonda. La punta di Termosonda non deve toccare il fondo di una teglia.
| Passaggio4 | Collegare la Termosonda nella presa sulla parte anteriore del forno.Sul display appare la temperatura attuale di: Termosonda. |
| Passaggio5 | - premere per impostare la temperatura al cuore del sensore. |
| Passaggio6 | ●●●- premere per impostare l'opzione preferita:Suono allarme - quando il cibo raggiunge la temperatura al centro, viene emesso un segnale acustico.Suono allarme e termine cottura - quando la pietanza raggiunge la temperatura al centro, viene emesso un segnale acustico e il forno si ferma. |
| Passaggio7 | Selezionare l'opzione e premere ripetutamente: OKper accedere alla schermata principale. |
| Passaggio8 | Premere: STARTQuando il cibo raggiunge la temperatura impostata, viene emesso un segnale acustico. Si può scegliere se arrestare la cottura o continuarla per essere sicuri che l'alimento sia ben cotto. |
| Passaggio9 | Estrarre Termosonda la spina dalla presa e rimuovere la pietanza dal forno.AVVERTENZA!Rischio di ustioni perché Termosonda diventa bollente. Fare attenzione in fase di rimozione ed estrazione dalla pietanza. |
9. FUNZIONI AGGIUNTIVE
9.1 Come salvare: Preferiti
È possibile salvare le impostazioni preferite, come la funzione cottura, il tempo di cottura, la temperatura, o la funzione di pulizia. È possibile salvare 3 impostazioni preferite.
| Passaggio 1 | Accendere l'apparecchiatura. |
| Passaggio 2 | Selezionare l'impostazione preferita. |
| Passaggio 3 | Premere: Selezionare: Preferiti. |
| Passaggio 4 | Selezionare: Salva impostazioni correnti. |
| Passaggio 5 | Premere + per aggiungere l'impostazione all'elenco di: Preferiti. Premere OK |
| - premere per ripristinare l'impostazione. | |
| - premere per annullare l'impostazione. | |
9.2 Blocco tasti
Questa funzione evita che si cambi per sbaglio la funzione cottura.
| Passaggio 1 | Accendere l'apparecchiatura. |
| Passaggio 2 | Imposta una funzione di cottura. |
| Passaggio 3 | ☆, premere contemporaneamente per attivare la funzione. |
| Per disattivare la funzione, ripetere il passaggio 3. | |
9.3 Spegnimento automatico
Per ragioni di sicurezza, l'elettrodomestico si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.
(°C) (ora)
200 - 230 5.5
Lo spegnimento automatico non funziona con le funzioni: Luce forno, Termosonda, Orario fine, Cottura lenta.
9.4 Ventola di raffreddamento
Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di
raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.
10. CONSIGLI E SUGGERIMENTI UTILI
10.1 Consigli di cottura
i
La temperatura e i tempi di cottura specificati nelle tabella sono valori indicativi. Dipendono dalle ricette, dalla qualità e quantità degli ingredienti utilizzati. La nuova apparecchiatura può cuocere o arrostire in modo differente rispetto all'apparecchiatura posseduta in precedenza. I suggerimenti seguenti mostrano le impostazioni consigliate per temperatura, tempo di cottura e posizione ripiano per tipi di alimenti specifici. Qualora non si trovino le impostazioni per una ricetta speciale, cercarne una simile. Per ulteriori informazioni sulla cottura rimandiamo alle tabelle di cottura sul nostro sito web. Per trovare i Suggerimenti di Cottura, controllare il numero PNC sulla targhetta dei dati sul telaio anteriore della cavità dell'apparecchiatura.
10.2 Cottura ventilata umida
Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.
(°C) (min.)
Roll dolci, 16 pezzi vassoio di cottura o leccarda 180 2 25 - 35
Rotolo con marmel-lata vassoio di cottura o leccarda 180 2 15 - 25
Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 15 - 25
Dolcetti, 16 pezzi vassoio di cottura o leccarda 180 2 20 - 30
Meringhe, 24 pezzi vassoio di cottura o leccarda 160 2 25 - 35
Muffin, 12 pezzi vassoio di cottura o leccarda 180 2 20 - 30
Pasta saporita, 20 vassoio di cottura o leccarda 180 2 20 - 30 pezzi
Biscotti di pasta frol- vassoio di cottura o leccarda 140 2 15 - 25 la, 20 pezzi
Tartellette, 8 pezzi vassoio di cottura o leccarda 180 2 15 - 25
10.3 Cottura ventilata umida - accessori consigliati
Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.
Scura, non riflettente 28 cm di diametro
Scura, non riflettente 26 cm di diametro
Pirofile monopor-
zione
Ceramica diametro 8 cm, al- tezza 5 cm
Scura, non riflettente 28 cm di diametro
10.4 Tabelle di cottura per gli istituti di test
Informazioni per gli istituti di test
Test conformemente a: EN 60350, IEC 60350.
Cottura al forno su un livello - cottura in stampi
°C min
Pan di Spagna senza grassi Cottura ventilata 160 45 - 60 2
Pan di Spagna senza grassi Cottura convenzionale 160 45 - 60 2
Torta di mele americana, 2 Cottura ventilata 160 55 - 65 2 stampi ∅20 cm
Torta di mele americana, 2 Cottura convenzionale 180 55 - 65 1 stampi ∅20 cm
Frollini al burro Cottura ventilata 140 25 - 35 2
Frollini al burro Cottura convenzionale 140 25 - 35 2
Cottura al forno su un livello - biscotti Utilizzare la posizione del terzo ripiano.
°C min
Tortine, 20 per teglia, preriscalda- Cottura ventilata 150 20 - 30 re il forno vuoto
Tortine, 20 per teglia, preriscalda- Cottura convenzionale 170 20 - 30 re il forno vuoto
Cottura al forno multilivello - biscotti
°C min
Frollini al burro Cottura ventilata 140 25 - 45 2 / 4
Tortine, 20 per teglia, preriscal- Cottura ventilata 150 25 - 35 1 / 4 dare il forno vuoto
Pan di Spagna senza grassi Cottura ventilata 160 45 - 55 2 / 4
Crostata di mele, 1 stampo per Cottura ventilata 160 55 - 65 2 / 4 griglia (∅ 20 cm)
Grill
Preriscaldare il forno vuoto per 5 minuti.
Grigliare con l'impostazione di temperatura massima.
min
Toast Grill 1 - 2 5
Manzo, bistecca, girare il piatto a Grill 24 - 30 4 metà cottura
Informazioni per gli istituti di test
Test per la funzione: Cottura a vapore.
Test conformemente a IEC 60350-1.
Impostare la temperatura su 100 °C.
Contenitore (Gastronorm)
kg
min
Broccoli, preriscaldare il forno vuoto 1 x 2/3 forato 0.3 3 8 - 9 Sistemare la lamie-
ra dolci sulla prima posizione della gri- glia.
Broccoli, preriscaldare il forno vuoto 1 x 2/3 forato max 3 10 - 11 Sistemare la lamie-
ra dolci sulla prima posizione della gri- glia.
Piselli, surgelati 2 x 2/3 forato 2 x 1,5
2e4
Fino a quan- do la tempe- ratura nel punto più freddo rag- giunge 85°C.
Sistemare la lamiera dolci sulla prima posizione della griglia.
11. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
11.1 Note sulla pulizia
Agenti di pulizia
Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato.
Servirsi di una soluzione detergente per pulire le superfici metalliche.
Pulire le macchie con un detergente delicato.
Uso quotidiano
Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Asciugare la cavità dopo ogni utilizzo solo con un panno in microfibra.
Accessori
Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.
Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.
11.2 Come rimuovere: Supporti del ripiano
Rimuovere i supporti ripiano per pulire il forno.
Passaggio Spegnere il forno e attendere che si raffreddi. 1
Passaggio Estrarre il supporto ripiano, tirando con delicatezza verso l'alto.
Passaggio 3 Sfilare dapprima l'estremità anteriore del supporto del ripiano dalla parete laterale.
Passaggio 4 Estrai i supporto per ripiano dal fermo posteriore.
11.3 Istruzioni d'uso: Pulizia a vapore
| Prima di iniziare: | ||
| Spegnere il forno e attendere che sia freddo. | Togliere tutti gli accessori e i supporti dei ripiani rimovibili. | Pulire il fondo della cavità e il vetro della porta interna con un panno morbido con acqua calda e un deter-gente delicato. |
| Fase 1 | Riempire la vaschetta dell'acqua fino al livello massimo finché non viene emesso un segnale acustico o il display non mostra un messaggio. | |
| Fase 2 | Seleziona: Menu / Pulizia. | |
| Funzione Descrizione Durata | ||
| Pulizia a vapore Leggera pulizia 30 min. | ||
| Pulizia a vapore plus Pulizia normale | 75 min. | |
| Spruzzare detergente nella cavità. | ||
| Fase 3 | Premere - Seguire le istruzioni sul display.Al termine della pulizia viene emesso un segnale acustico. | |
| Fase 4 | Premere un simbolo per disattivare il segnale. | |
| i | Quando questa funzione è attiva, la luce è spenta. | |
| Al termine della pulizia: | ||
| Spegnere il forno. Quando il forno è freddo, asciugare la cavità con un panno morbido. | Lasciare aperta la porta del forno e attendere che la cavità è asciutta. | |
11.4 Promemoria Pulizia
Si consiglia di eseguire la pulizia, quando appare il promemoria. Utilizzare la funzione: Pulizia a vapore plus.
11.5 Istruzioni d'uso: Decalcificazione
i Quando questa funzione è attiva, la lampada è spenta.
| Prima di iniziare: | |
| Spegnere il forno e attendere che si raffreddi. | Rimuovere tutti gli accessori. Assicurarsi che la vaschetta dell'acqua sia vuota. |
| Durata della prima parte: circa 100 min | |
| Passaggio 1 | Mettere la leccarda nel primo ripiano. |
| Passaggio 2 | Versare 250 ml di agente decalcificante nella vaschetta dell'acqua. |
| Passaggio 3 | Riempire la parte restante della vaschetta dell'acqua fino al livello massimo finché non viene emesso un segnale acustico o il display non mostra un messaggio. |
| Passaggio 4 | Selezionare: Menu / Pulizia. |
| Passaggio 5 | Attivare la funzione e seguire le istruzioni sul display.Viene avviata la prima fase della procedura di decalcificazione. |
| Passaggio 6 | Dopo aver concluso la prima parte, svuotare la leccarda e riposizionarla sulla prima posizione del ripiano. |
| Durata della seconda parte: circa 35 min | |
| Passaggio 7 | Riempire la parte restante della vaschetta dell'acqua fino al livello massimo finché non viene emesso un segnale acustico o il display non mostra un messaggio. |
| Passaggio 8 | Al termine della funzione, rimuovere la leccarda. |
Al termine della decalcificazione:
| Spegnere il forno. Quando il forno è freddo, asciugare la cavità con un panno morbido. | Lasciare aperta la porta del forno e attendere che la cavità sia asciutta. |
Se dopo la decalcificazione rimangono dei residui di calcare nel forno, il display invita a ripetere la procedura.
11.6 Promemoria trattamento anticalcare
Due promemoria ricordano di eseguire il trattamento anticalcare sul forno. Non è possibile disattivare il promemoria relativo al trattamento anticalcare.
Tipo Descrizione
| Promemoria soft Consiglia di eseguire il trattamento anticalcare sul forno. |
| Promemoria hard Obbliga a eseguire il trattamento anticalcare sul forno. Se non si esegue la decalcificazione del forno quando è attivo il promemoria “hard”, le funzioni vapore sono disattivate. |
11.7 Istruzioni d'uso: Risciacquo
Prima di iniziare:
| Spegnere il forno e attendere che si raffreddi. Rimuovere tutti gli accessori. |
| Passaggio | Mettere la leccarda nel primo ripiano. |
| 1 |
| Passaggio 2 | Riempire la vaschetta dell'acqua fino al livello massimo finché non viene emesso un segnale acustico o il display non mostra un messaggio. |
| Passaggio3 | Selezionare: Menu / Pulizia / Risciacquo.Durata: circa 30 min |
| Passaggio4 | Attivare la funzione e seguire le istruzioni sul display. |
| Passaggio5 | Al termine della funzione, rimuovere la leccarda. |
| i Quando questa funzione è attiva, la lampada è spenta. | |
11.8 Pro memoria per l'asciugatura
Dopo aver cucinato con una funzione di cottura a vapore, il display chiede di asciugare il forno. Premere Sì per asciugare il forno.
11.9 Modalità d'uso: Asciugatura
Usala dopo la cottura con una funzione di riscaldamento a vapore o pulizia a vapore per asciugare la cavità.
| Passaggio 1 | Accertati che il forno si sia raffreddato. |
| Passaggio 2 | Rimuovere tutti gli accessori. |
| Passaggio 3 | Selezionare il menu: Pulizia / Asciugatura. |
| Passaggio 4 | Seguite le istruzioni sullo schermo |
11.10 Modalità d'uso: Svuotamento serbatoio
Usalo dopo la cottura con la funzione cottura a vapore per rimuovere l'acqua residua dalla vaschetta dell'acqua.
| Prima di iniziare: | |
| Spegnere il forno e attendere che si raffreddi. Rimuovere tutti gli accessori. | |
| Passaggio 1 | Mettere la leccarda nel primo ripiano. |
| Passaggio 2 | Selezionare: Menu / Pulizia / Svuotamento serbatoio.Durata: 6 min |
| Passaggio 3 | Attivare la funzione e seguire le istruzioni sul display. |
| Passaggio 4 | Al termine della funzione, rimuovere la leccarda. |
| i | Quando questa funzione è attiva, la lampada è spenta. |
11.11 Procedura di rimozione e installazione: Porta
È possibile rimuovere la porta e i pannelli in vetro interni per procedere alle operazioni di pulizia. Il numero di pannelli di vetro varia a seconda dei modelli.
AVVERTENZA!
La porta è pesante.
ATTENZIONE!
Maneggiare con cura il vetro, in particolare intorno ai bordi del pannello frontale. Il vetro può rompersi.
| Passaggio 1 | Aprire completamente la porta. |  |

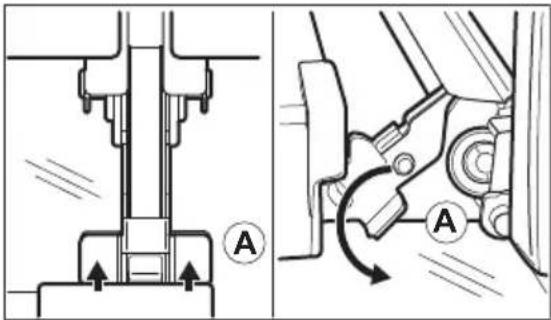

| Passaggio 2 | Sollevare e premere le leve di serraggio (A) sulle due cerniere. | |
| Passaggio 3 | Chiudere la porta del forno fino alla prima posizione di apertura (un angolo di circa 70°). Afferrare la porta su entrambi i lati e tirarla fino ad allontanarla dal forno mantenendo un'inclinazione verso l'alto. Poggiare la porta con il lato esterno rivolto verso il basso su un panno morbido su una superficie stabile. | |

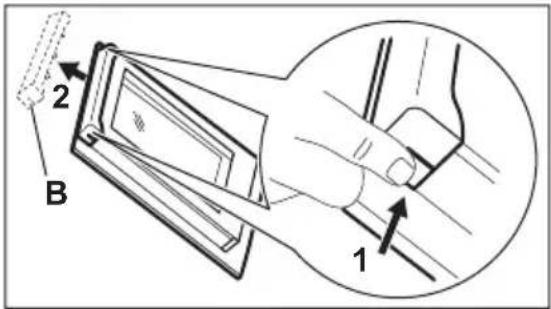

| Passaggio 4 | Tenere il rivestimento della porta (B) sul bordo superiore della porta da entrambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip. |  |
| Passaggio 5 | Rimuovere il rivestimento tirandolo in avanti. | |
| Passaggio 6 | Afferrare uno ad uno i pannelli di vetro della porta dal bordo superiore e estrarli dalla guida. | |
| Passaggio 7 | Pulire il pannello in vetro con acqua e sapone. Asciugare con cura il pannello in vetro. Non pulire i pannelli in vetro in lavastoviglie. |  |
| Passaggio 8 | Dopo la pulizia, eseguire i passaggi di cui sopra nella sequenza opposta. | |
| Passaggio 9 | Installare per primo il pannello più piccolo, poi quello più grande e la porta. Verificare che i pannelli in vetro vengano inseriti nella posizione corretta, altrimenti la superficie della porta potrebbe surriscaldarsi. | |
11.12 Come sostituire: Lampadina
AVVERTENZA!
Pericolo di scosse elettriche. La lampada potrebbe essere calda.
Prima di sostituire la lampadina:
| Passagio 1 Passagio 2 Passagio 3 | ||
| Spegnere il forno. Attendere che il forno sia freddo. | Estrarre la spina dalla presa di corrente. | Appoggiare un panno sul fondo della cavità. |
Lampadina superiore
Passaggio Girare il rivestimento di vetro per toglierlo. 1
| Passaggio 2 | Rimuovi l'anello metallico e pulisci il coperchio in vetro. |
| Passaggio 3 | Sostituire la lampadina con una resistente al calore fino a 300 °C. |
| Passaggio 4 | Montare l'anello in metallo sulla calotta di vetro e installarlo. |
Lampadina laterale
| Passaggio 1 | Rimuovere il supporto per il ripiano sinistro per accedere alla lampadina. |
| Passaggio 2 | Utilizzare un cacciavite Torx 20 per rimuovere il coperchio. |
| Passaggio 3 | Rimuovere e pulire il telaio metallico e la guarnizione. |
| Passaggio 4 | Sostituire la lampadina con una resistente al calore fino a 300 °C. |
| Passaggio 5 | Installare il telaio metallico e la guarnizione. Serrare le viti. |
| Passaggio 6 | Installare il supporto per il ripiano sinistro. |
12. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
12.1 Cosa fare se...
L'apparecchiatura non si accende o non si riscalda
Causa possibile
Soluzione
L'elettrodomestico non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.
Accertarsi che l'elettrodomestico sia collegato correttamente all'alimentazione elettrica.
L'orologio non è impostato. Impostare l'orologio, per i dettagli fare riferimento a
Funzioni Orologio capitolo, Come impostare: Funzioni Orologio.
La porta non è chiusa correttamente. Chiudere completamente lo sportello.
È saltato il fusibile. Assicurarsi che il fusibile sia la causa del problema.
Qualora il problema si ripresenti, contattare un elettricista qualificato.
L'apparecchiatura Sicurezza bambini è accesa. Rimandiamo al capitolo "Menu", Sottomenu per: Opzioni.
Componenti
Descrizione
Soluzione
La lampadina è bruciata. Sostituire la lampadina, per ulteriori dettagli rimandiamo
al capitolo "Pulizia e cura". Come effettuare la sostituzione: Lampadina.
Interrompere la pulizia in caso di interruzioni di corrente. Ripetere l'operazione di pulizia se viene interrotta da un guasto di corrente.
12.2 Come gestire: Codici di errore
Quando si verifica un errore software, il display mostra un messaggio di errore.
In questa sezione verrà presentato un elenco dei problemi che è possibile gestire autonomamente.
Codice e descrizione Soluzione
F111 – Termosonda non è inserita correttamente nella presa.
Collegare la spina completamente Termosonda nella presa.
F240, F439 - i campi touch sul display non funzionano correttamente.
Pulire la superficie del display. Verificare che non ci sia sporcizia sui campi touch.
F908 - il sistema dell'apparecchiatura non si può collegare al pannello di controllo.
Accendere e spegnere dell'apparecchiatura.
132 ITALIANO
12.3 Dati dell'Assistenza
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.
Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.
| Consigliamo di annotare i dati qui: |
| Modello (Mod.) ...... |
| Codice prodotto (PNC) ...... |
| Numero di serie (S.N.) ...... |
13. EFFICIENZA ENERGETICA
13.1 Informazioni sul prodotto e scheda informativa sul prodotto
| Nome del fornitore Electrolux | |
| Identificazione modello | COB8S09X 944032123EOB8S09X 944032010KOBBS29T 944032042LOB8S09X 944032122 |
| Indice di efficienza energetica 61.9 | |
| Classe di efficienza energetica A++ | |
| Consumo energetico con carico standard, modalità tradizionale 1.09 kWh/ciclo | |
| Consumo di energia con un carico standard, modalità a circolazione d'aria forzata | 0.52 kWh/ciclo |
| Numero di cavità 1 | |
| Fonte di calore Elettricità | |
| Volume 70 l | |
| Tipo di forno Forno da incasso | |
| Massa | COB8S09X 35.0 kg |
| EOB8S09X 35.0 kg | |
| KOBBS29T 36.5 kg | |
| LOB8S09X 35.0 kg | |
IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.
13.2 Risparmio energetico
L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.
Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.
Servirsi di pentole in metallo per migliorare il risparmio energetico.
Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.
Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.
Cucinare con ventola
Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.
Calore residuo
Se si attiva un programma con la selezione Durata e il tempo di cottura è superiore a 30 minuti, in alcune funzioni dell'apparecchiatura le resistenze si spengono automaticamente in anticipo.
La ventola e la lampada continuano a funzionare. Quando si spegne
l'apparecchiatura, il display visualizza il calore residuo. Si può usare quel calore per mantenere le pietanze in caldo.
Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.
Utilizzare il calore residuo per scaldare altri piatti.
Tenere in caldo gli alimenti
Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiono sul display.
Cottura con lampada spenta
Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.
Cottura ventilata umida
Funzione progettata per risparmiare energia in fase di cottura.
Quando si utilizza questa funzione, la lampadina si spegne automaticamente dopo 30 secondi. È possibile riaccendere la lampada, ma questa azione ridurrà i risparmi energetici previsti.
14. STRUTTURA DEL MENU
14.1 Menu
Voce menu Applicazione
| Cottura guidata Elenca i programmi automatici. |
| Pulizia Elenca i programmi di pulizia. |
| Preferiti Elenca le impostazioni preferite. |
| Opzioni Per impostare la configurazione dell'apparecchiatura. |
| Impostazioni Configurazione Per impostare la configurazione dell'apparecchiatura. |
| Assistenza tecnica Mostra la versione del software e la configurazione. |
14.2 Sottomenu per: Pulizia
| Sottomenu Applicazione |
| Asciugatura Procedura per asciugare la cavità dalla condensa residua dopo l'uso delle funzioni vapore. |
| Svuotamento serbatoio Procedura per la rimozione dell'acqua residua dalla relativa vaschetta dopo aver utilizzato le funzioni vapore. |
| Pulizia a vapore Pulizia leggera. |
| Pulizia a vapore plus Pulizia completa. |
| Decalcificazione Pulizia del circuito di generazione del vapore dal calcare residuo. |
| Risciacquo Procedura di risciacquo e pulizia del circuito di generazione vapore dopo un utilizzo frequente delle funzioni a vapore. |
14.3 Sottomenu per: Opzioni
| Sottomenu Applicazione | |
| Luce forno Accensione e spegnimento della lampada. | |
| Sicurezza bambini Previene l'attivazione accidentale dell'apparecchiatura. Quando l'opzione è attiva, il testo Sicurezza bambini appare sul display all'accensione dell'apparecchiatura. Per abilitare l'uso dell'apparecchiatura, scegliere le lettere del codice in ordine al-fabetico. L'accesso al timer, all'operazione da remoto e alla lampadina è disponi-bile con l'opzione attiva. | |
| Riscaldamento rapido Riduce il tempo di riscaldamento. È disponibile solo per alcune delle funzioni del-l'apparecchiatura. | |
| Promemoria Pulizia Accende e spegne il promemoria. | |
| Visualizza ora Accende e spegne l'orologio. | |
| Visualizzazione orario digitale | Cambia il formato dell'indicazione oraria visualizzata. |
14.4 Sottomenu per: Configurazione
| Sottomenu Descrizione | |
| Lingua Imposta la lingua dell'apparecchiatura. | |
| Luminosità Imposta la luminosità del display. | |
| Volume toni Attiva e disattiva il tono dei tasti a sfioramento. Non è possibile disattivare i segnali acustici per: Ⓐ. | |
| Volume acustico | Imposta il volume delle tonalità e dei segnali dei tasti. |
| Durezza dell'acqua | Imposta la durezza dell'acqua. |
| Imposta ora Imposta l'ora e la data attuali. | |
14.5 Sottomenu per: Assistenza tecnica
Sottomenu Descrizione
| Modalità demo Codice di attivazione/disattivazione: 2468 |
| Versione software Informazioni sulla versione software. |
| Ripristino impostazioni iniziali di fabbrica | Ripristina le impostazioni di fabbrica. |
15. È SEMPLICE!
Prima di iniziare a usare il dispositivo sarà necessario impostare:
| Lingua Luminosità Volume toni Volume acustico |
| Durezza dell'ac-qua |
| Imposta ora |
Acquisire familiarità con le icone di base sul pannello di controllo e sul display:
ON / OFF Menu Preferiti
Timer
Termosonda
START /
STOP
Iniziare a utilizzare l'apparecchiatura
| Avvio rapido Accendere l'appa-recchiatura e avviare la cottura con la temperatura predefinita e l'orario della fun-zione. |
Passaggio 1 Passaggio 2 Passaggio 3
| Tenere premuto: 1 seleziona-re la funzione preferita. |
| Premere: $START |
| Spegnimento rapido | Spegnere l'apparecchiatura, su qualsiasi schermo o messaggio in qualsiasi momento. |
| 1 | - tenere premuto finché non si spegne l'apparecchiatura. |
Avviare la cottura
Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5
- premere per accendere l'apparecchiatura.
- selezionare la fun- zione cottura.
- impostare la tem- peratura.
- premere per confermare.
- premere per avviare il processo di cottura.
Cottura a vapore - Steamify
Impostare la temperatura. Il tipo di funzione cottura a vapore dipende dalla temperatura impostata.
| Cottura a vapore | Cottura con vapore per stufati e brasati | Cottura con vapore per gratinature leggere | Cottura con vapore per arrosti e lievitati |
| 50 - 100 °C 105 - 130 °C 135 - 150 °C 155 - 230 °C | |||
Scopri come cucinare in modo rapido
Utilizza i programmi automatici per preparare rapidamente una pietanza con le impostazioni predefinite:
Cottura guidata Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4
Premere: 1 Premere: . Premere: Cottu-
ra guidata.
Scegliere il piatto.
Usare le funzioni rapide per impostare il tempo di cottura necessario
Funzione Finish Assist 10%
Usare la Funzione Finish Assist 10% per aggiungere ulteriore tempo quando rimane il 10% del tempo di cottura.
Per allungare il tempo di cottura, premere +1min.
Pulire l'apparecchiatura con la pulizia a vapore
Passaggio 1
Premere:
Passaggio 2
Premere:
Passaggio 3
Scegliere la modalità:
Pulizia a vapore Per una pulizia leggera.
Pulizia a vapore plus Per una pulizia completa.
Decalcificazione Per la pulizia del circuito di generazione vapore dal calcare residuo.
Risciacquo Per la funzione di risciacquo e pulizia del circuito di generazione vapore dopo un utilizzo frequente delle funzioni vapore.
16. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano
il simbolo 📋 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
Prima e segure continuamente
Toque na superfície durante 3 segundos.
4.2 Visor
Passo 1 Passo 2 Passo 3 Passo 4
Passo 3 Selezione o menu: Limpeza / Secagem.
Passo 1 Passo 2 Passo 3 Passo 4 Passo 5
Deslizar la punta del dedo sobre la superficie.
Mantener pulsado
