Tipo di prodotto	Alimentatore stabilizzato per pedaliera
Riferimento	PWT PB 60
Numero di uscite	8 (6 uscite 9 V CC + 2 uscite commutabili 9/12/18 V CC) + 1 uscita di trasmissione
Connettori di uscita	Prese a bassa tensione 2,1 x 5,5 mm, polo positivo esterno
Tensione di uscita	9 V CC (6 uscite); 9 / 12 / 18 V CC commutabile (2 uscite)
Corrente di uscita max	300 mA per uscita 9 V; 500 mA per uscita commutabile
Alimentazione elettrica	Alimentatore esterno 100-240 V CA, 50/60 Hz; tensione di funzionamento 12 V CC / 2 A
Protezioni	Cortocircuito e sovraccarico per uscita, con indicatore LED rosso
Indicatori LED	1 LED di alimentazione; 8 LED bicolori (verde = normale, rosso = guasto)
Materiale del corpo	Alluminio verniciato a polvere / anodizzato, colore nero
Dimensioni (L x H x P)	600 x 24 x 50 mm
Peso	0,7 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità relativa	< 80 % (senza condensa)
Accessori inclusi	Alimentatore esterno 1,5 m, 9 cavi CC 60 cm, 5 cavi CC 16 cm, dadi M6/M8, barra di protezione, fascette fermacavi, striscia in Velcro
Manutenzione e pulizia	Utilizzare un panno asciutto; scollegare prima della pulizia; non aprire l'apparecchio
Sicurezza	Non esporre all'acqua, a fonti di calore; rispettare le distanze di ventilazione; utilizzare esclusivamente l'adattatore fornito
Riparabilità	Non contiene parti riparabili dall'utente; contattare un centro autorizzato
Garanzia	Consultare il sito Adam Hall per le condizioni

Domande frequenti - PWT PB 60 Palmer

Quali pedali posso alimentare con il PWT PB 60?

Questo alimentatore è progettato per alimentare pedali effetti per chitarra e basso che richiedono 9 V, 12 V o 18 V CC, con una corrente massima di 300 mA o 500 mA a seconda delle uscite. È ideale per le pedalere Palmer PEDALBAY 40 e 60.

Cosa fare se un LED di uscita diventa rosso?

Un LED rosso indica un cortocircuito su quella uscita. Scollegare il cavo e il pedale corrispondente, verificare che non presentino difetti. Una volta risolto il problema, il LED torna verde e l'uscita è nuovamente operativa. Le altre uscite rimangono attive.

Posso usare un altro alimentatore diverso da quello fornito?

No, utilizzare esclusivamente l'alimentatore fornito (12 V CC / 2 A, polo positivo esterno) per garantire un'alimentazione affidabile ed evitare di danneggiare l'apparecchio o i pedali.

Come regolare la tensione sulle due uscite commutabili?

Ogni uscita commutabile ha un interruttore a 3 posizioni: sinistra = 9 V, centro = 12 V, destra = 18 V. Impostare sempre la tensione prima di collegare il pedale, rispettando le sue caratteristiche.

Il PWT PB 60 può essere montato in un'altra pedaliera diversa dalla PEDALBAY?

Sì, può essere montato in qualsiasi pedaliera dotata di un profilato a U compatibile. Utilizzare i dadi M6 o M8 forniti e seguire le istruzioni di montaggio del manuale. La barra di protezione può essere posizionata solo sul bordo superiore.

Quali cavi sono forniti con l'apparecchio?

Sono inclusi: 9 cavi CC da 60 cm con connettore coassiale ad angolo retto, 5 cavi CC da 16 cm con connettore ad angolo retto, oltre a fascette fermacavi e una barra di protezione per organizzare il cablaggio.

Come pulire l'alimentatore?

Scollegare l'apparecchio e utilizzare un panno asciutto per pulirlo. Non utilizzare mai liquidi o prodotti abrasivi. Non ostruire le prese d'aria.

L'apparecchio si scalda durante il funzionamento?

Sì, alcune parti possono diventare calde. Dopo l'uso, lasciare raffreddare l'apparecchio per almeno 10 minuti prima di maneggiarlo o trasportarlo. Assicurarsi di mantenere una distanza minima di 20 cm intorno all'apparecchio per una ventilazione sufficiente.

Cosa fare se un fusibile salta?

Sostituire il fusibile solo con uno dello stesso tipo e valore. Se il fusibile salta di nuovo, contattare un centro di riparazione autorizzato. Non aprire mai l'apparecchio da soli.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Portarlo a un punto di raccolta per rifiuti elettronici o contattare il rivenditore per il riciclaggio conformemente alla direttiva RAEE.

MANUALE UTENTE PWT PB 60 Palmer

DI VISUALIZZAZIONE 35

MONTAGGIO 36

DATI TECNICI 37

DICHIARAZIONI DEL PRODUTTORE 38

ENGLISH

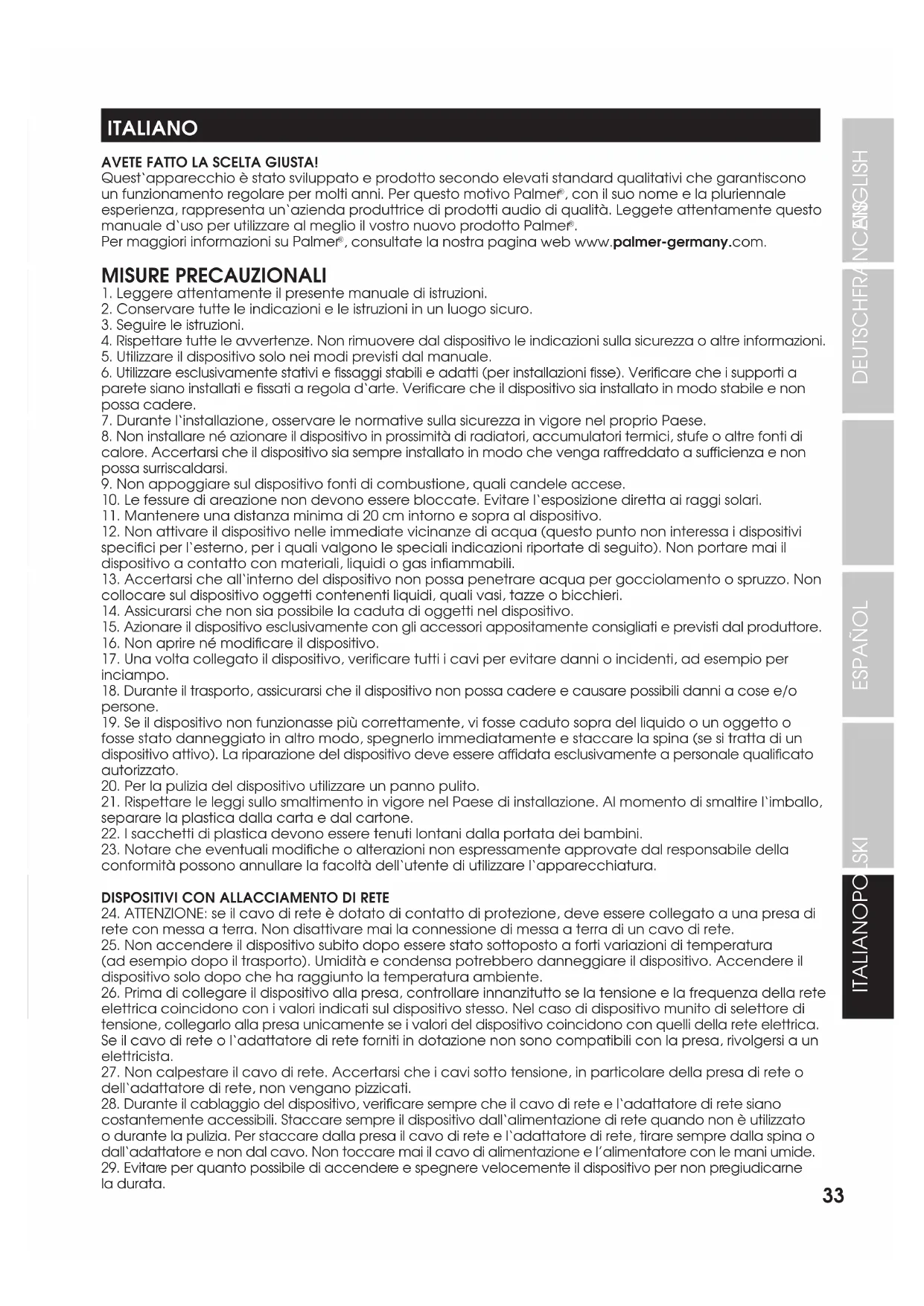

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo Palmer ^® , con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto Palmer ^® .

Per maggiori informazioni su Palmer®, consultate la nostra pagina web www.palmer-germany.com.

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.
12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
16. Non aprire né modificare il dispositivo.
17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
20. Per la pulizia del dispositivo utilizzare un panno pulito.
21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.
23. Notare che eventuali modifiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzare l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

6. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

7. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

8. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.
11. Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza.
12. I bambini devono essere istruiti a non giocare con il dispositivo.
13. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito con un cavo appropriato o un'unità speciale da un centro di assistenza autorizzato.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! Questo simbolo indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

Avvertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

INDICAZIONI SULLA SICUREZZA RELATIVE AL CARICABATTERIE E ALLE PILE RICARICABILI (BATTERIE)

1. Il caricabatterie è indicato esclusivamente per l'uso con pile ricaricabili NiCd e NiMH di tipo AA (stilo), AAA (mini stilo) e monoblocco da 9 V!
2. Utilizzare esclusivamente prodotti di marca a ricarica rapida, preferibilmente pile nichel-metallo idruro (NiMH)!
3. Non tentare mai di ricaricare pile non ricaricabili!
4. Prima del processo di ricarica, verificare che le pile non presentino danni, in caso contrario non utilizzarle!
5. Smaltire correttamente le pile danneggiate e consumate negli appositi centri di raccolta!
6. Controllare che i contatti delle pile e delle basi di ricarica siano puliti e non ossidati!
7. Non utilizzare il caricabatterie se la temperatura ambiente e quella delle pile è inferiore agli 0 °C e superiore ai 40 °C!
8. Non ricaricare mai le pile lasciandole incustodite!
9. Durante l'inserimento delle pile nel caricabatterie, prestare attenzione alla corretta polarità (v. le figure riportate sulle basi di ricarica)!
10. Non utilizzare diversi tipi di pile contemporaneamente nello stesso dispositivo!

INTRODUZIONE

L'alimentatore universale Palmer regolato per la pedaliera Palmer PEDALBAY 40 / 60 offre 8 uscite a bassa tensione per l'alimentazione di dispositivi effetti per chitarra e basso. Integrato nella pedaliera, assicura un cablaggio chiaro e comodo, oltreché un aspetto ordinato. I dispositivi per effetti rimangono cablati anche durante il trasporto, poiché i cavi a bassa tensione collegati sono protetti da danni e rimozione accidentale grazie una speciale barra metallica di protezione. I quattro punti di montaggio nel profilo metallico sono posizionati in modo tale che i cavi possano essere fissati in maniera permanente e sicura, utilizzando delle fascette. La fornitura comprende un numero sufficiente di cavi a bassa tensione con spine cave standard da 2,1 x 5,5 mm.

CONNETTORI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

PWTIPB40 OUTPUT INPUT POWER Palmer OUTPUT INPUT POWER Palmer 12V/2A 12V/2A

1 INPUT

Presa di bassa tensione per l'alimentazione elettrica dell'alimentatore (12 V DC / 2 A, più esterno). Per proteggere l'alimentatore da eventuali danni e garantire un'alimentazione sufficiente e sicura a tutti i dispositivi per effetti collegati, utilizzare esclusivamente l'alimentatore in dotazione.

2 OUTPUT

Presa di bassa tensione per l'inoltro della tensione di alimentazione alla presa INPUT.

3 POWER

Pulsante per accendere e spegnere il dispositivo.

4 LED POWER

Non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso, il LED POWER si accende.

PWTPB40 DC OUTPUTS 6 5 DC OUTPUTS 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA

5 OUTPUT DC

Sei prese di bassa tensione, ognuna con una tensione di 9 V DC e una corrente massima di 300 mA, per il collegamento di dispositivi per effetti con le relative potenze nominali (9 V DC / più esterno / fino a 300 mA).

6 SPIE LED

I LED a due colori posizionati accanto alle prese indicano lo stato dell'uscita DC corrispondente. I LED si illuminano di colore verde se il funzionamento è corretto; non appena si verifica un malfunzionamento, il LED corrispondente si illumina di colore rosso (cortocircuito). Se si verifica un'anomalia su una delle uscite DC, rimuovere il cavo a bassa tensione collegato e il relativo dispositivo per effetti e controllare entrambi per individuare eventuali cortocircuiti; non appena è stata eliminata la fonte dell'errore, l'uscita DC è di nuovo pronta per l'uso. Le uscite DC non interessate dal problema rimangono operative anche in caso di malfunzionamento di un'altra uscita DC.

PWTPB40 power bar 9/12/18V 60Hz 500mA ACI/DCI/DCI 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA 60Hz 500mA

7 OUTPUT DC

Due prese di bassa tensione con tensione di uscita commutabile separatamente e una corrente massima di 500 mA per il collegamento di dispositivi per effetti con le relative potenze nominali (9 V / 12 V / 18 V DC / più esterno / fino a 500 mA).

8 INTERRUTTORE 9 / 12 / 18 V

Interruttore a 3 vie per la commutazione della tensione di uscita delle prese di bassa tensione n. 7. Portare l'interruttore nella posizione desiderata: 9 V tutto a sinistra, 12 V posizione centrale o 18 V tutto a destra. Assicurarsi che la tensione di uscita corrisponda alla potenza nominale del corrispondente dispositivo per effetti e collegare il dispositivo solo dopo aver regolato la tensione di uscita.

9 SPIE LED

I LED a due colori posizionati accanto alle prese indicano lo stato dell'uscita DC corrispondente. I LED si illuminano di colore verde se il funzionamento è corretto; non appena si verifica un malfunzionamento, il LED corrispondente si illumina di colore rosso (cortocircuito). Se si verifica un'anomalia su una delle uscite DC, rimuovere il cavo a bassa tensione collegato e il relativo dispositivo per effetti e controllare entrambi per individuare eventuali cortocircuiti; non appena è stata eliminata la fonte dell'errore, l'uscita DC è di nuovo pronta per l'uso. Le uscite DC non interessate dal problema rimangono operative anche in caso di malfunzionamento di un'altra uscita DC.

MONTAGGIO

Il montaggio su una pedaliera può essere effettuato su qualsiasi posizione in cui è installata una traversa. Smontare la traversa nel punto in cui si desidera collocare l'alimentatore e inserirvelo. Per il posizionamento sul bordo superiore della pedaliera, rimuovere i due piedini regolabili con filettatura M8 con apposito utensile e rimuovere la traversa fissata al telaio. Inserire uno dei dadi M8 in dotazione in ciascuno degli incavi previsti sui lati corti dell'alimentatore e inserirlo contemporaneamente nel profilo a U del telaio su entrambi i lati con il velcro rivolto verso l'alto. Per fissare la barra metallica con profilo a L ai piedini regolabili, svitare i dadi M8 dai piedini (A), avvitare il dado flangiato M8 in dotazione sui piedini regolabili (B), con la flangia rivolta verso l'estremità aperta dell'asta filettata, quindi avvitare i dadi M8 (C) precedentemente rimossi.

Avvitare l'alimentatore al telaio utilizzando i piedini regolabili, utilizzando come controdo il dado standard M8 (D). Posizionare ora la barra di protezione sui dadi standard M8 (E) utilizzando il profilo a L e fissarli con i dadi flangiati M8 (F). Per motivi tecnici, la barra protettiva può essere posizionata solo sul bordo superiore della pedaliera.

Per applicare l'alimentatore in un'altra posizione, può essere necessario smontare prima la traversa del bordo superiore o inferiore, in modo da poter rimuovere la traversa desiderata. Dopo averla rimossa dal telaio, inserire uno dei dadi M6 in dotazione in ciascuno degli incavi previsti sui lati corti dell'alimentatore e contemporaneamente inserirlo nel profilo a U del telaio su entrambi i lati, con il velcro rivolto verso l'alto. Ora avvitare l'alimentatore in posizione utilizzando le viti a testa esagonale incassata M6 precedentemente rimosse.

Codice articolo: PWTPB40 / PWTPB60
Tipologia di prodotto: Distributore di bassa tensione
Tipo: Distributore di corrente per pedaliera Palmer PEDALBAY 40 / 60
Numero di uscite: 8 (6x 9 V DC, 2x commutabili 9/12/18 V DC) + 1x per l'inoltro della tensione d'ingresso
Connessioni di uscita: Prese di bassa tensione da 2,1 x 5,5 mm
Tensione di uscita: 9 V DC o 9/12/18 V DC, più esterno
Corrente di uscita: 2 A max
Numero di ingressi: 1
Connessioni d'ingresso: Presa di bassa tensione da 2,1 x 5,5 mm
Elementi di comando:	Interruttore on/off, 2 commutatori da 9/12/18 V
Elementi di visualizzazione:	LED Power, 8x LED di stato a due colori (funzionamento normale = verde, errore = rosso)
Alimentazione:	Alimentatore esterno, tensione primaria 100-240 V AC / 50-60 Hz
Tensione di esercizio:	12 V DC, 2 A, più esterno
Protezioni:	Cortocircuito e sovraccarico per ciascuna uscita
Temperatura ambiente (in esercizio):	0° - 40 °C
Umidità relativa dell'aria:	< 80%, senza condensa
Materiale alloggiamento:	Alluminio
Superficie cassa:	Verniciatura a polvere/anodizzata
Colore alloggiamento:	Nero
Ingombro (L x H x P):	450 x 24 x 50 mm (PWTPB40) / 600 x 24 x 50 mm (PWTPB60)
Peso:	0,65 kg / 0,7 kg
Accessori inclusi:	Alimentatore esterno con 1,5 m di cavo di alimentazione, 9x cavi DC da 60 cm con spine cave da diritto ad angolo, 5x cavi DC 16 cm con connettori cavi da diritto ad angolare, 2x dadi M6 + 2x dadi M8, 2x dadi flangiati M8, velcro, barra di protezione con profilo a L e 4 punti di montaggio per fascette serracavi

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_PALMER5bb2340e52a8c.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.
