Tipo di prodotto	Spaccapietre manuale per blocchi
Marca	Altrad Belle
Modello	Minipave
Peso	18 kg
Forza di taglio	3200 kg (31,4 kN)
Dimensioni (L × l × h)	140 × 6 × 244 mm
Lunghezza massima di taglio	2 mm
Spessore massimo del blocco	8 mm
Spessore minimo del blocco	47 mm
Garanzia	1 anno (12 mesi) dalla data di acquisto
Servizio post-vendita	Tel.: [phone]
Materiale principale	Acciaio
Utilizzo	Taglio di blocchi in pietra o cemento
Sicurezza	Obbligo di indossare occhiali di protezione; abbassare sempre la maniglia dopo l'uso
Manutenzione	Controllo quotidiano di bulloni, dadi e adesivi di sicurezza
Ricambi	Utilizzare esclusivamente ricambi originali Belle Group
Riparabilità	Riparazioni solo da personale autorizzato Belle Group

Domande frequenti - BELLE Minipave ALTRAD

Come utilizzare la Minipave in sicurezza?

Prima di ogni utilizzo, leggere e assimilare il manuale. Indossare occhiali di protezione e assicurarsi che la macchina sia in buone condizioni. Non lasciare mai la macchina incustodita con la maniglia sollevata.

Quale manutenzione quotidiana è necessaria?

Ogni giorno, prima dell'avvio, ispezionare bulloni e dadi allentati, parti danneggiate o mancanti, e verificare che la maniglia si alzi completamente dopo ogni taglio. Sostituire gli adesivi danneggiati.

Cosa fare se un adesivo di sicurezza è danneggiato?

È necessario sostituire sempre gli adesivi danneggiati o persi. Fare riferimento al manuale dei ricambi per la posizione e il numero di riferimento.

Qual è la forza di taglio della Minipave?

La forza di taglio è di 3200 kg (31,4 kN), permettendo di spaccare blocchi fino a 8 mm di spessore massimo e 2 mm di lunghezza di taglio.

Qual è la durata della garanzia?

La garanzia Altrad Belle è di 1 anno (12 mesi) dalla data di acquisto originale, coprendo difetti di progettazione, materiali e fabbricazione.

Come contattare il servizio post-vendita?

Per qualsiasi domanda o reclamo in garanzia, contattare Altrad Belle al [phone] o via fax al [phone].

Quali precauzioni prendere prima dell'avvio?

Ispezionare la macchina, verificare che tutte le etichette di sicurezza siano in posizione e leggibili, e assicurarsi che la macchina sia in condizioni operative. Non avviare se sono necessarie riparazioni.

Posso utilizzare ricambi non originali?

No, è necessario utilizzare sempre ricambi originali Belle Group per garantire la sicurezza e le prestazioni della macchina.

Qual è lo spessore minimo e massimo dei blocchi?

La Minipave può spaccare blocchi con spessore minimo 47 mm e massimo 8 mm (i valori sono indicati nel manuale, verificare la coerenza).

Come registrare la garanzia?

Registra la tua garanzia online su http://www.bellegroup.com/index.php?p=warranty_registration o scansiona il codice QR nel manuale con il tuo smartphone.

MANUALE UTENTE BELLE Minipave ALTRAD

Il Gruppo Belle Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certifica che, se il prodotto descritto nel presente certificato viene acquistato da un rivenditore autorizzato Belle gruppo all'interno della CEE, è conforme alle seguenti direttive CEE: 2006/42/CE (presente direttiva sostituisce la direttiva 98/37/CE), BS EN ISO 12100-1:2003 Sicurezza del macchinario e le relative norme armonizzate, se del caso.

Amministratore Delegato – Per conto di BELLE GROUP (SHEEN) UK.

V.D. – På vägnar av BELLE GROUP (SHEEN) UK.

Managing Director - På vegne av SOCIETE BELLE GROUP (SHEEN) UK.

Luogo de dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data de dichiarazione - 2000....

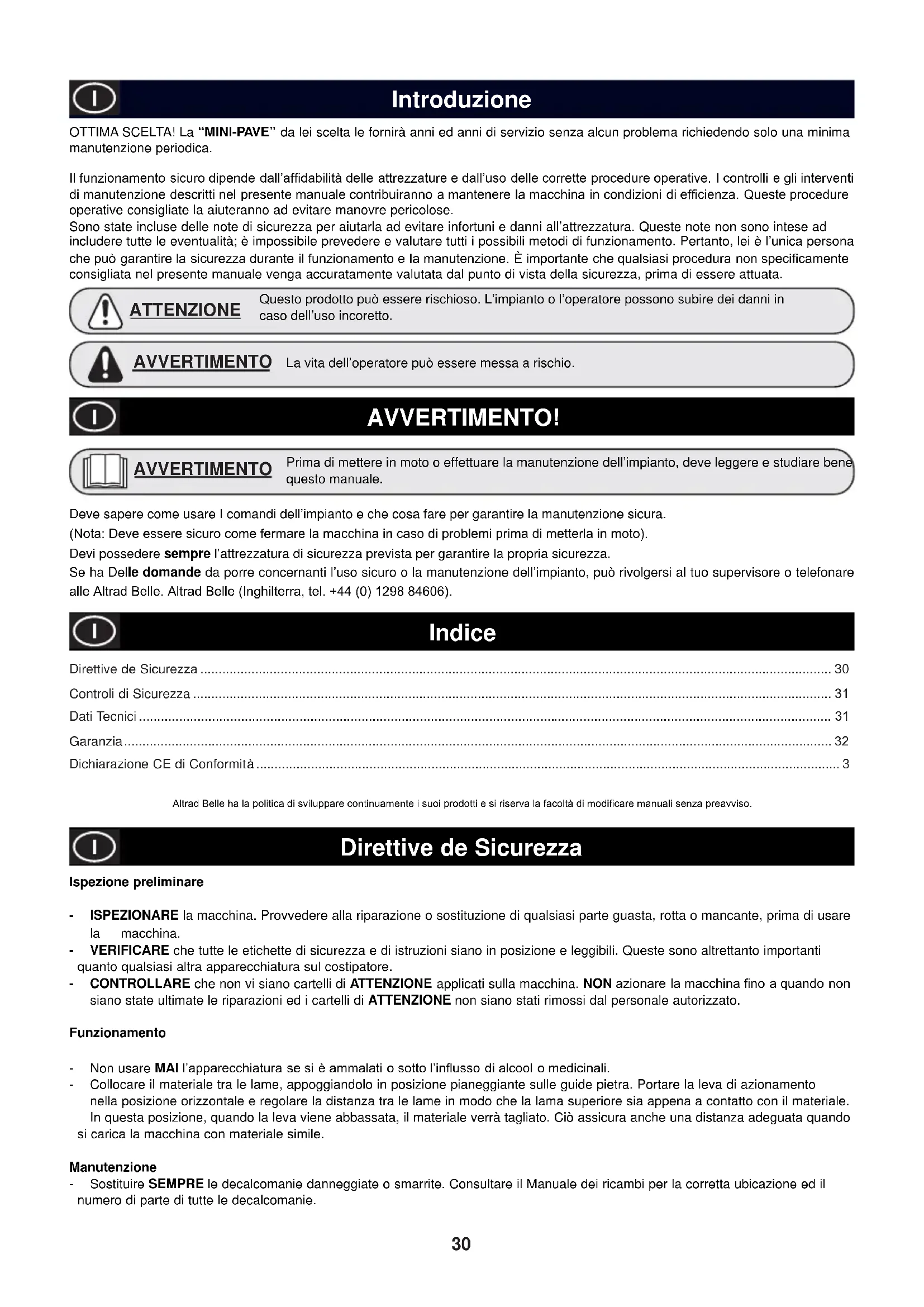

OTTIMA SCELTA! La “MINI-PAVE” da lei scelta le fornirà anni ed anni di servizio senza alcun problema richiedendo solo una minima manutenzione periodica.

Il funzionamento sicuro dipende dall'affidabilità delle attrezzature e dall'uso delle corrette procedure operative. I controlli e gli interventi di manutenzione descritti nel presente manuale contribuiranno a mantenere la macchina in condizioni di efficienza. Queste procedure operative consigliate la aiuteranno ad evitare manovre pericolose.

Sono state incluse delle note di sicurezza per aiutarla ad evitare infortuni e danni all'attrezzatura. Queste note non sono intese ad includere tutte le eventualità; è impossibile prevedere e valutare tutti i possibili metodi di funzionamento. Pertanto, lei è l'unica persona che può garantire la sicurezza durante il funzionamento e la manutenzione. È importante che qualsiasi procedura non specificamente consigliata nel presente manuale venga accuratamente valutata dal punto di vista della sicurezza, prima di essere attuata.

ATTENZIONE

Questo prodotto può essere rischioso. L'impianto o l'operatore possono subire dei danni in caso dell'uso incoretto.

AVVERTIMENTO

La vita dell'operatore può essere messa a rischio.

I

AVVERTIMENTO!

AVVERTIMENTO

Prima di mettere in moto o effettuare la manutenzione dell'impianto, deve leggere e studiare bene questo manuale.

Deve sapere come usare I comandi dell'impianto e che cosa fare per garantire la manutenzione sicura.

(Nota: Deve essere sicuro come fermare la macchina in caso di problemi prima di metterla in moto).

Devi possedere sempre l'attrezzatura di sicurezza prevista per garantire la propria sicurezza.

Se ha Delle domande da porre concernanti l'uso sicuro o la manutenzione dell'impianto, può rivolgersi al tuo supervisore o telefonare alle Altrad Belle. Altrad Belle (Inghilterra, tel. [phone]).

I

Indice

Direttive de Sicurezza 30

Controli di Sicurezza 31

Dati Tecnici 31

Garanzia....32

Dichiarazione CE di Conformità....3

Altrad Belle ha la politica di sviluppare continuamente i suoi prodotti e si riserva la facoltà di modificare manuali senza preavviso.

I

Direttive de Sicurezza

Ispezione preliminare

• ISPEZIONARE la macchina. Provvedere alla riparazione o sostituzione di qualsiasi parte guasta, rotta o mancante, prima di usare la macchina.
• VERIFICARE che tutte le etichette di sicurezza e di istruzioni siano in posizione e leggibili. Queste sono altrettanto importanti quanto qualsiasi altra apparecchiatura sul costipatore.
• CONTROLLARE che non vi siano cartelli di ATTENZIONE applicati sulla macchina. NON azionare la macchina fino a quando non siano state ultimate le riparazioni ed i cartelli di ATTENZIONE non siano stati rimossi dal personale autorizzato.

Funzionamento

• Non usare MAI l'apparecchiatura se si è ammalati o sotto l'influsso di alcool o medicinali.
• Collocare il materiale tra le lame, appoggiandolo in posizione pianeggiante sulle guide pietra. Portare la leva di azionamento nella posizione orizzontale e regolare la distanza tra le lame in modo che la lama superiore sia appena a contatto con il materiale. In questa posizione, quando la leva viene abbassata, il materiale verrà tagliato. Ciò assicura anche una distanza adeguata quando si carica la macchina con materiale simile.

Manutenzione

- Sostituire SEMPRE le decalcomanie danneggiate o smarrite. Consultare il Manuale dei ricambi per la corretta ubicazione ed il numero di parte di tutte le decalcomanie.

Ogni giorno, prima di iniziare il lavoro, oltre alla manutenzione giornaliera ordinaria di 10 minuti, controllare quanto segue per assicurare un funzionamento senza problemi.

ATTENZIONE

Una manutenzione erronea può essere pericolosa. Leggere e comprendere le DIRETTIVE e le PRECAUZIONI DI SICUREZZA prima di eseguire qualsiasi operazione di manutenzione, servizio o riparazione.

1. Azionare la macchina solo con lame in buone condizioni.
2. Ispezionare l'intera macchina per controllare che non vi siano bulloni/dadi allentati, parti danneggiate o mancanti ed effettuare le riparazioni o sostituzioni eventualmente necessarie.
3. Assicurarsi che la maniglia sia in posizione completamente sollevata dopo aver eseguito il taglio e prima di caricare il blocco successivo.
4. Bisogna indossare occhiali protettivi.
5. Non lasciare mai la macchina con la maniglia sollevata - lasciarla nella posizione abbassata o bloccata.
6. Fare attenzione alle persone ed agli ostacoli presenti nell'area di lavoro.

Usare SEMPRE ricambi originali forniti dal Gruppo Belle

Dati Tecnici

I

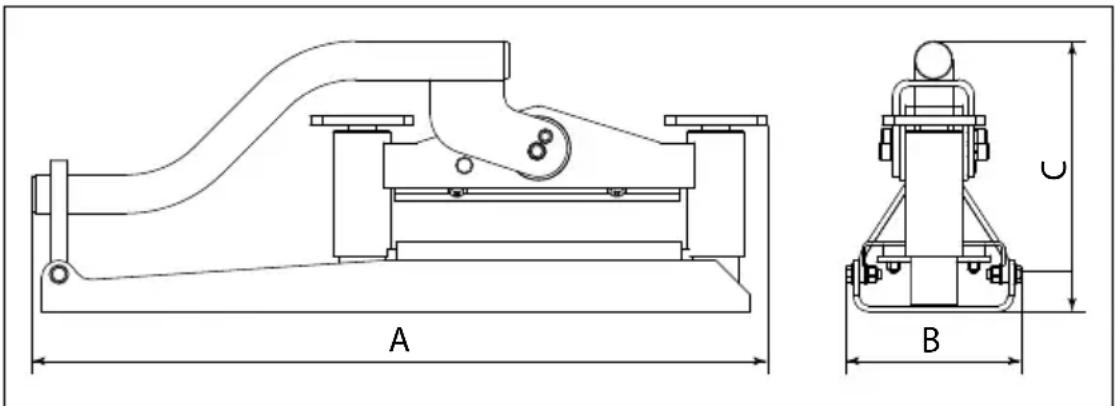

A B C

Modello Minipave
A - Lunghezza (mm)	6
B - Larghezza (mm) 140
C - Altezza (mm) 244
Lunghezza di taglio massima (mm) 250
Altezza di taglio massima (mm)	8
Altezza di taglio minimo (mm)	47
Peso (Kg) 18
Forza di taglio (Kg / kN) 3200 / 31.4

Minipave Altrad Belle ha la garanzia di un anno (12 mesi) dalla data dell'acquisto. La garanzia Altrad Belle copre tutti i difetti dei materiali impiegati o difetti di concezione o di produzione.

Sono esclusi dell'ambito di applicazione della garanzia :

1. Danni causati dall'uso abusivo, cattivo, una caduta o altri danni simili causati dalla negligenza delle istruzioni concernanti montaggio, uso, manutenzione effettuati dall'utente.
2. Danni dovuti a modifiche, installazioni supplementari o riparazioni effettuate dalle persone terze non autorizzate da Altrad Belle o suoi agenti delegati.
3. Costi del trasporto o di spedizione per restituire l'impianto a Altrad Belle o suoi agenti delegati o spedirlo per farlo riparare o valutare dopo rivendicazione di garanzia.
4. Costi di materiali e/o di manodopera sostenute per sostituire, riparare o rinnovare le parti a causa di uso raggionevole.

La ALTRAD Belle e/o i loro agenti riconosciuti, direttori, impiegati od assicuratori non saranno responsabili di danni indiretti o di altra natura, perdite o spese connesse a, od a causa di, o per l'inabilità di usare la macchina per un qualsiasi scopo.

Richieste di risarcimento in garanzia

Tutte le richieste di risarcimento in garanzia devono essere comunicate direttamente al ALTRAD Belle, per telefono, fax, email o per iscritto.

Tel: [phone],

Fax: [phone],

Per le richieste di risarcimento in garanzia:

Registrazione della garanzia:

ALTRAD Belle si impegna per un maggior rispetto e tutela delle risorse ambientali, e per questo abbiamo introdotto la registrazione della garanzia online. Per accedere alla pagina di registrazione del nostro sito, si prega di utilizzare il seguente indirizzo:-

http://www.bellegroup.com/index.php?p=warranty_registration

In alternativa, scansionate il codice QR (Quick Response Code) utilizzando il vostro smartphone per accedere alla pagina di registrazione.

Bruk BARE originale reservedeler fra Altrad Belle.

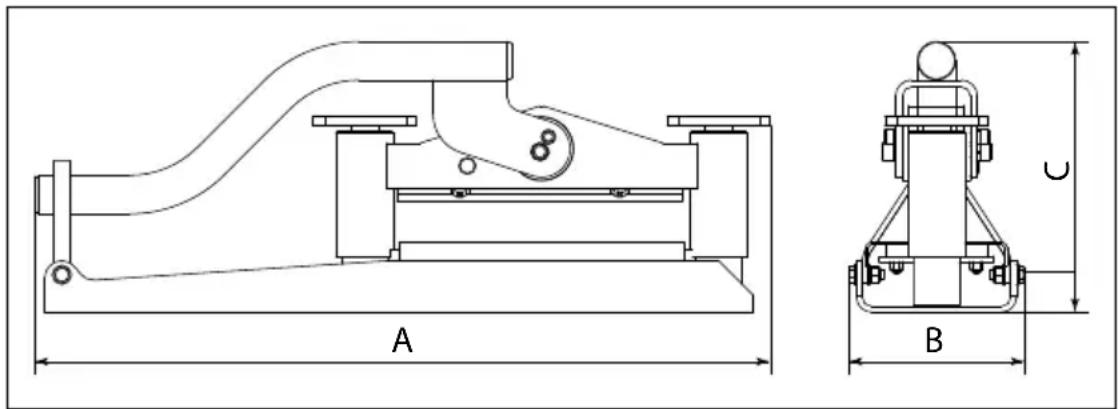

Tekniske data
