Produkttyp	Manuelle Pflasterspaltmaschine
Marke	Altrad Belle
Modell	Minipave
Gewicht	18 kg
Schneidkraft	3200 kg (31,4 kN)
Abmessungen (L × B × H)	140 × 6 × 244 mm
Maximale Schnittlänge	2 mm
Maximale Pflasterdicke	8 mm
Minimale Pflasterdicke	47 mm
Garantie	1 Jahr (12 Monate) ab Kaufdatum
Kundendienst	Tel.: [phone]
Hauptmaterial	Stahl
Verwendung	Schneiden von Stein- oder Betonpflaster
Sicherheit	Tragen einer Schutzbrille erforderlich; Griff nach Gebrauch immer absenken
Wartung	Tägliche Überprüfung der Schrauben, Muttern und Sicherheitsaufkleber
Ersatzteile	Ausschließlich Originalteile von Belle Group verwenden
Reparaturfähigkeit	Reparaturen nur durch autorisiertes Belle Group Personal

Häufig gestellte Fragen - BELLE Minipave ALTRAD

Wie verwende ich die Minipave sicher?

Lesen und verstehen Sie vor jeder Verwendung das Handbuch. Tragen Sie eine Schutzbrille und stellen Sie sicher, dass die Maschine in gutem Zustand ist. Lassen Sie die Maschine niemals unbeaufsichtigt mit angehobenem Griff.

Welche tägliche Wartung ist erforderlich?

Überprüfen Sie täglich vor dem Start losen Schrauben und Muttern, beschädigte oder fehlende Teile, und stellen Sie sicher, dass der Griff nach jedem Schnitt vollständig zurückgeht. Ersetzen Sie beschädigte Aufkleber.

Was tun, wenn ein Sicherheitsaufkleber beschädigt ist?

Beschädigte oder fehlende Aufkleber immer ersetzen. Schlagen Sie im Ersatzteilhandbuch nach, um Position und Referenznummer zu finden.

Wie hoch ist die Schneidkraft der Minipave?

Die Schneidkraft beträgt 3200 kg (31,4 kN) und ermöglicht das Spalten von Pflastersteinen mit einer maximalen Dicke von 8 mm und einer Schnittlänge von 2 mm.

Wie lange beträgt die Garantiezeit?

Die Altrad Belle Garantie beträgt 1 Jahr (12 Monate) ab dem ursprünglichen Kaufdatum und deckt Konstruktions-, Material- und Herstellungsfehler ab.

Wie kontaktiere ich den Kundendienst?

Bei Fragen oder Garantieansprüchen kontaktieren Sie Altrad Belle unter [phone] oder per Fax unter [phone].

Welche Vorsichtsmaßnahmen vor dem Start?

Überprüfen Sie die Maschine, stellen Sie sicher, dass alle Sicherheitsetikette vorhanden und lesbar sind, und vergewissern Sie sich, dass die Maschine betriebsbereit ist. Starten Sie nicht, wenn Reparaturen erforderlich sind.

Kann ich nicht originale Ersatzteile verwenden?

Nein, Sie müssen immer Originalersatzteile von Belle Group verwenden, um die Sicherheit und Leistung der Maschine zu gewährleisten.

Was ist die minimale und maximale Pflasterdicke?

Die Minipave kann Pflastersteine mit einer minimalen Dicke von 47 mm und maximalen Dicke von 8 mm spalten (die Werte sind in der Anleitung angegeben, überprüfen Sie die Konsistenz).

Wie registriere ich die Garantie?

Registrieren Sie Ihre Garantie online unter http://www.bellegroup.com/index.php?p=warranty_registration oder scannen Sie den QR-Code in der Anleitung mit Ihrem Smartphone.

BEDIENUNGSANLEITUNG BELLE Minipave ALTRAD

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie 98/37/EG), BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten Normen, sofern zutreffend.

Generaldirektor – Im auftrag von BELLE GROUP (SHEEN) UK.

Erklärungsort - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Erklärungsdatum - 2000......

Technische gegevens....22

Garantie....23

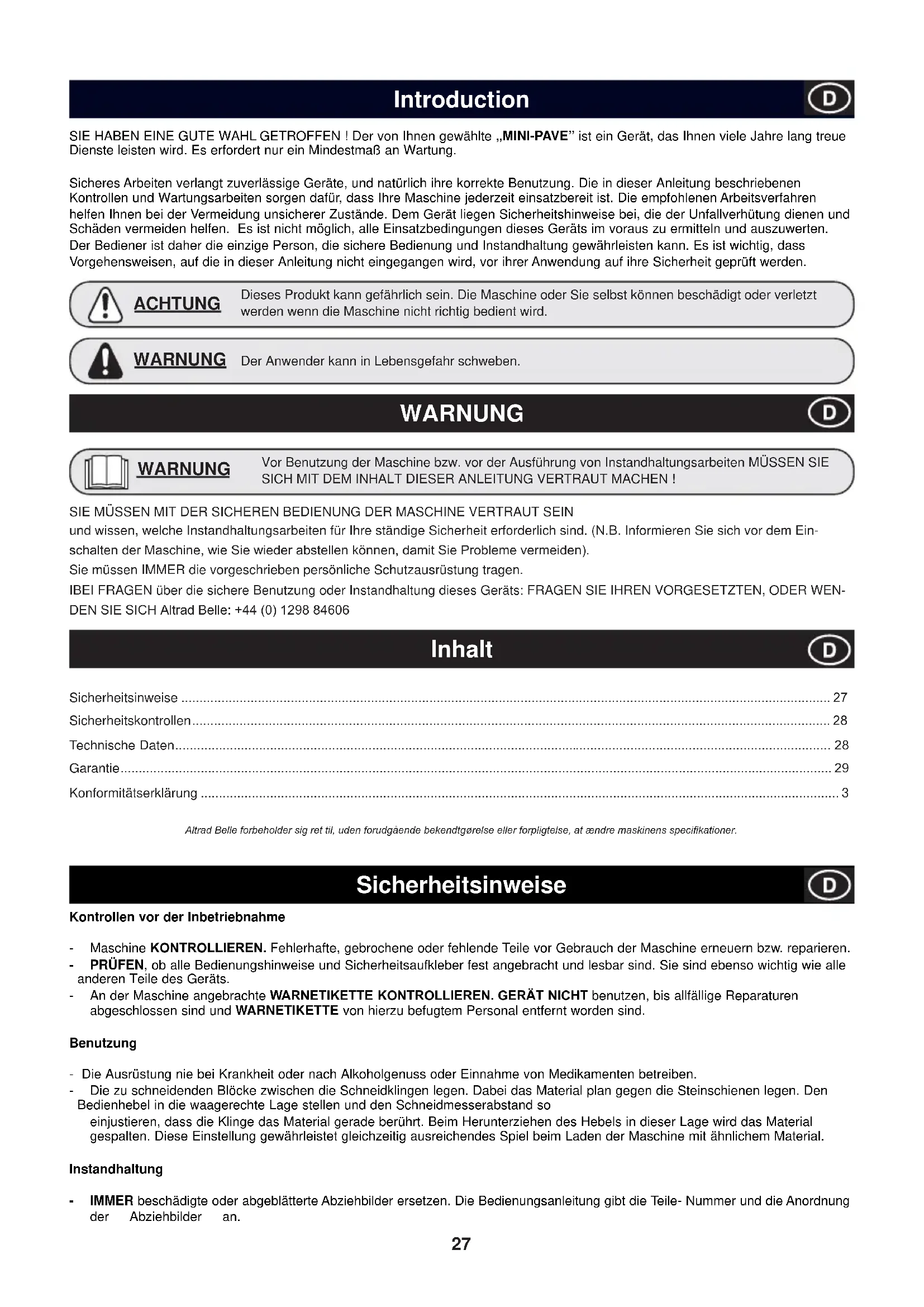

SIE HABEN EINE GUTE WAHL GETROFFEN ! Der von Ihnen gewählte „MINI-PAVE“ ist ein Gerät, das Ihnen viele Jahre lang treue Dienste leisten wird. Es erfordert nur ein Mindestmaß an Wartung.

Sicheres Arbeiten verlangt zuverlässige Geräte, und natürlich ihre korrekte Benutzung. Die in dieser Anleitung beschriebenen Kontrollen und Wartungsarbeiten sorgen dafür, dass Ihre Maschine jederzeit einsatzbereit ist. Die empfohlenen Arbeitsverfahren helfen Ihnen bei der Vermeidung unsicherer Zustände. Dem Gerät liegen Sicherheitshinweise bei, die der Unfallverhütung dienen und Schäden vermeiden helfen. Es ist nicht möglich, alle Einsatzbedingungen dieses Geräts im voraus zu ermitteln und auszuwerten. Der Bediener ist daher die einzige Person, die sichere Bedienung und Instandhaltung gewährleisten kann. Es ist wichtig, dass Vorgehensweisen, auf die in dieser Anleitung nicht eingegangen wird, vor ihrer Anwendung auf ihre Sicherheit geprüft werden.

ACHTUNG

Dieses Produkt kann gefährlich sein. Die Maschine oder Sie selbst können beschädigt oder verletzt werden wenn die Maschine nicht richtig bedient wird.

WARNUNG

Der Anwender kann in Lebensgefahr schweben.

WARNUNG

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH Altrad Belle: [phone]

Inhalt

Sicherheitsinweise 27

Sicherheitskontrollen....28

Technische Daten....28

Garantie 29

Konformitätserklärung 3

Kontrollen vor der Inbetriebnahme

• Maschine KONTROLLIEREN. Fehlerhafte, gebrochene oder fehlende Teile vor Gebrauch der Maschine erneuern bzw. reparieren.
• PRÜFEN, ob alle Bedienungshinweise und Sicherheitsaufkleber fest angebracht und lesbar sind. Sie sind ebenso wichtig wie alle anderen Teile des Geräts.
• An der Maschine angebrachte WARNETIKETTE KONTROLLIEREN. GERÄT NICHT benutzen, bis allfällige Reparaturen abgeschlossen sind und WARNETIKETTE von hierzu befugtem Personal entfernt worden sind.

Benutzung

• Die Ausrüstung nie bei Krankheit oder nach Alkoholgenuss oder Einnahme von Medikamenten betreiben.
• Die zu schneidenden Blöcke zwischen die Schneidklingen legen. Dabei das Material plan gegen die Steinschienen legen. Den Bedienhebel in die waagerechte Lage stellen und den Schneidmesserabstand so
  einjustieren, dass die Klinge das Material gerade berührt. Beim Herunterziehen des Hebels in dieser Lage wird das Material gespalten. Diese Einstellung gewährleistet gleichzeitig ausreichendes Spiel beim Laden der Maschine mit ähnlichem Material.

Instandhaltung

- IMMER beschädigte oder abgeblätterte Abziehbilder ersetzen. Die Bedienungsanleitung gibt die Teile- Nummer und die Anordnung der Abziehbilder an.

Jeden Tag vor Arbeitsbeginn zusätzlich zu der täglichen Routinewartung von etwa 10 Minuten die nachfolgenden Punkte kontrollieren, um problemlosen Betrieb zu gewährleisten.

ACHTUNG

Falsche Wartung ist gefährlich! Vor der Ausführung von instandhaltungsarbeiten oder Reparaturen unbedingt die SICHERHEITSHINWEISE und die ANLEITUNG zum genauen Verständnis gut durchlesen!

1. Nur mit Schneidklingen in einwandfreiem Zustand arbeiten.
2. Das ganze Gerät auf lose Schrauben und Muttern sowie beschädigte oder fehlende Teile kontrollieren und je nach Anforderung ersetzen oder reparieren.
3. Nach dem Schneiden und vor dem Laden der nächsten Position muss der Griff ganz lotrecht stehen.
4. Beim Arbeiten Schutzbrille tragen.
5. Maschine nie mit gehobenem Griff stehen lassen - Griff immer Nach unten stellen oder verriegeln.
6. An andere Personen und Hindernisse im Arbeitsbereich denken!

IMMER nur Originalersatzteile von der Belle-Group verwenden.

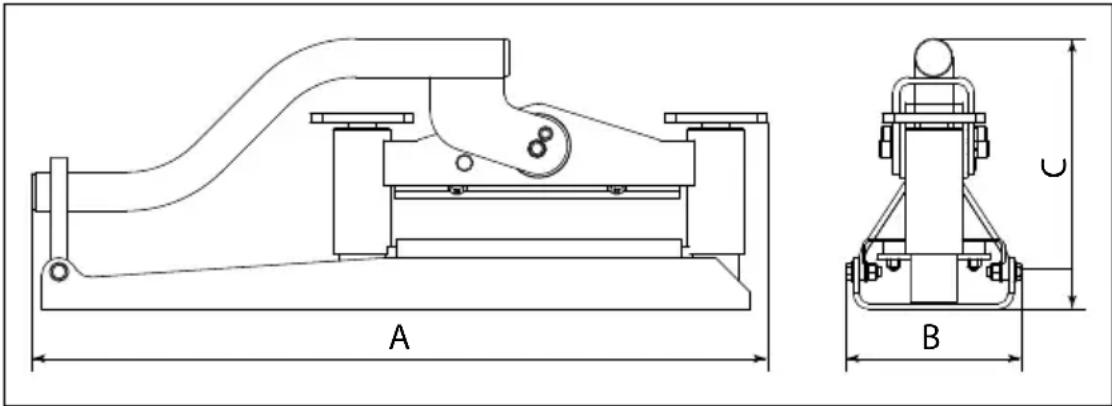

Technische Daten

A B C

Modell Minipave
A - Länge (mm)	6
B - Breite (mm) 140
C - Höhe (mm) 244
Max. Schnittlänge (mm) 250
Max. Steinhöhe (mm)	8
Min. Steinhöhe (mm)	47
Gewicht (Kg) 18
Schnittkraft (Kg / kN) 3200 / 31.4

Dem Erstkäufer wird für den Altrad Belle Minipave eine Garantie von einem Jahr (12 Monaten) ab ursprünglichem Kaufdatum angeboten. Die Garantie der Altrad Belle deckt Konstruktions-, Material- und Herstellungsfehler.

Folgendes wird nicht von der Garantie der Altrad Belle gedeckt:

1. Beschädigung durch Fehlgebrauch, Missbrauch, Fallenlassen oder ähnliche Schäden, die der Nichtbeachtung von Montage-, Bedienungs- und Wartungsanweisungen durch den Benutzer zuzuschreiben sind.
2. Änderungen, Zusätze oder Reparaturen durch Andere als die Altrad Belle bzw. deren offizielle Vertreter.
3. Transport- oder Beförderungskosten zu bzw. von der Altrad Belle bzw. deren offiziellen Vertretern zwecks Reparatur einer Maschine oder Bewertung von Garantieansprüchen.
4. Material- und/oder Arbeitskosten in Verbindung mit der Erneuerung oder Reparatur von Bauteilen infolge von normalem Verschleiß.

ALTRAD Belle und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, E-Mail oder schriftlich an die ALTRAD Belle.

Tel: [phone], Fax: [phone], E-mail : [e-mail]

Rufnummern für Garantieansprüche:

Garantieregistrierung:

Im Bemühen, ALTRAD Belle noch grüner und umweltfreundlicher zu gestalten, haben wir jetzt eine Online-Garantieregistrierung eingeführt. Um auf die Registrierungsseite unserer Internetpräsenz zu gelangen, nutzen Sie bitte die folgende Adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Andernfalls können Sie auch den beigefügten QR-Code (Quick Response Code) einscannen, um die Registrierungsseite über Ihr Handy aufzurufen.
