MANUALE UTENTE XF 4800 RAVE Trevi

WIRES CONNECTIONS TO A UK THREE-PIN PLUG The wires in this mains lead are coloured in accordance with the following wiring codes: Blue: ........................................ Neutral Brown: ..................................... Live The wires in this mains lead must be connected to the terminals in the plug as follows: Blue wire:.................................N or Black Brown wire: ............................. L or Red Neither wire is to be connected to the earth (E or W) terminal of three-pin plug. Should the fuse fail in the plug remove the plug form the wall socket and replace the fuse with a 3 Amp. ASTA approved BS 1362 fuse.4 XF 4800 RAVE NOTE D'USO Evitare di posizionare l'apparecchio: - Vicino a campi magnetici. - Vicino a fonti di calore come caloriferi e stufe. - In luoghi molto umidi come stanze da bagno, piscine, ecc... - In luoghi molto polverosi. - In luoghi soggetti a forti vibrazioni. - Non avvicinare l’orecchio all’altoparlante durante le fasi di messa a punto e regolazioni del volume, e, in particolare, di tenere il volume al minimo nella fase di accensione - Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm). - Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI. - L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio. - Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull’apparecchio. - I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e la conseguente caduta dell’apparecchio. - Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo. - Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto. - Conservare il presente manuale per futuri riferimenti.

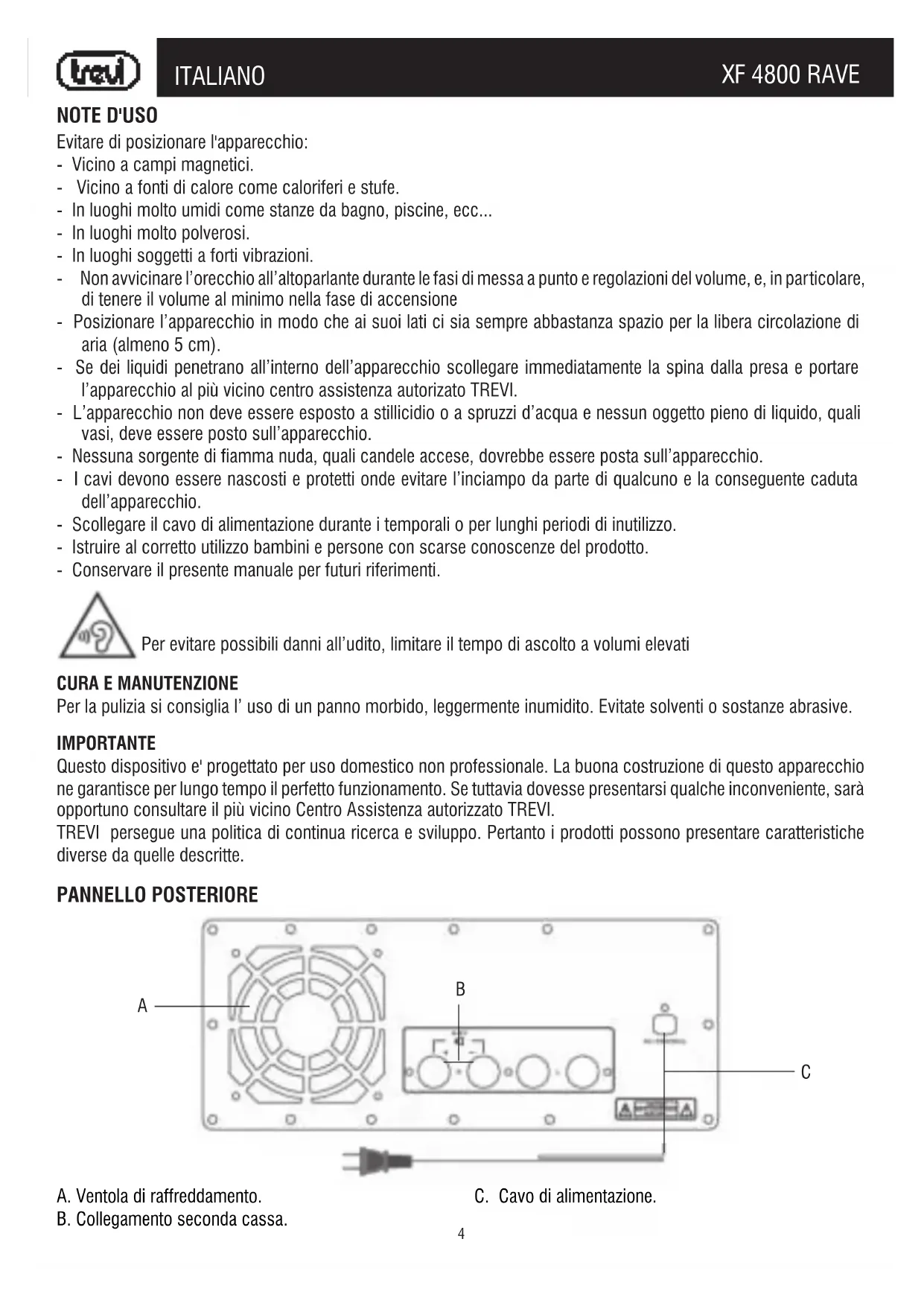

Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. ITALIANO A. Ventola di raffreddamento. B. Collegamento seconda cassa. C. Cavo di alimentazione. PANNELLO POSTERIORE Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati

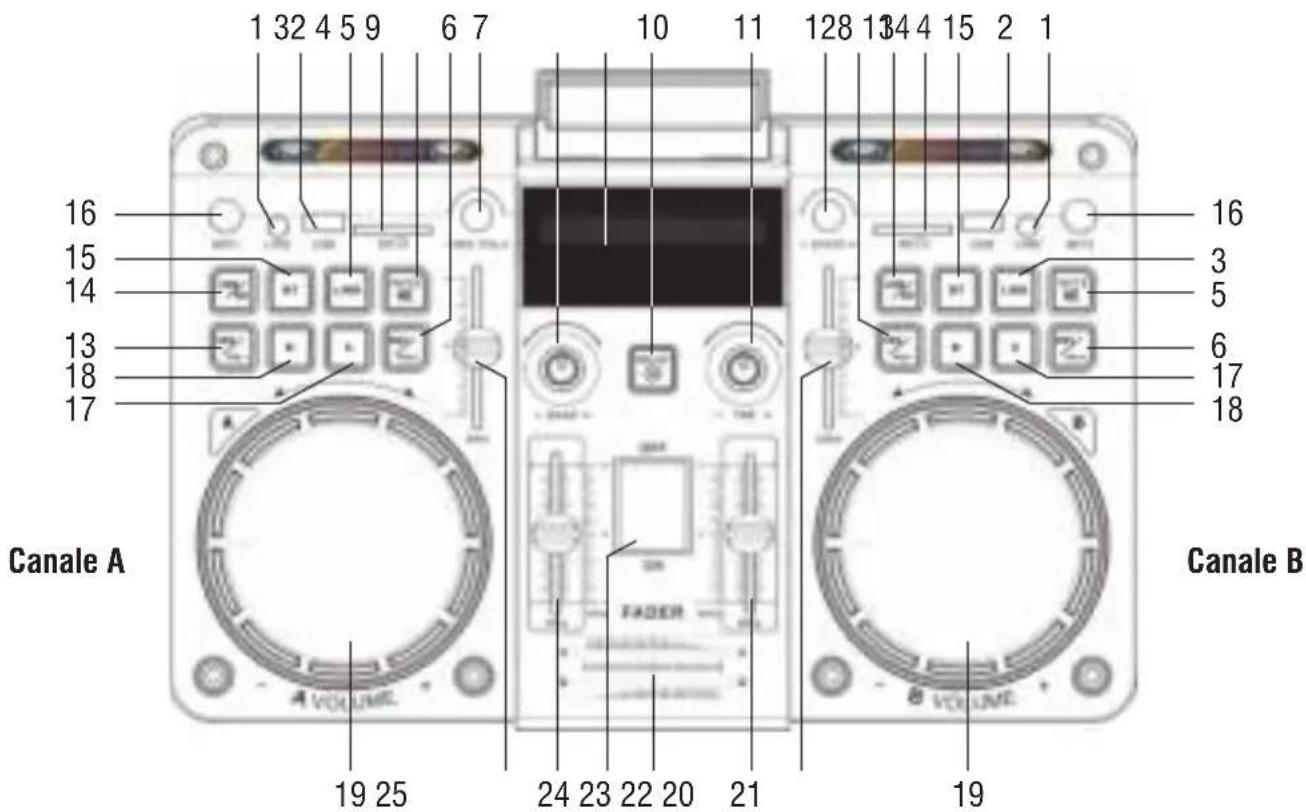

1. Ingresso LINE IN (canale A/B).

2. Ingresso USB (canale A/B).

3. Tasto LINE, selezione ingresso LINE IN (canale A/B).

4. Ingresso SD Card (canale A/B).

5. Tasto MUTE, disattivazione audio temporanea (canale

:/Vol+ (canale A/B).

7. Regolazione Volume Microfono.

8. Regolazione generale toni Bassi.

10. Tasto RELAY, disattivazione audio su entrambi i canali

11. Regolazione generale toni Alti.

12. Regolazione ECHO del Microfono.

9/Vol- (canale A/B).

14. Tasto USB/SD, selezione ingresso USB/SD (canale

15. Tasto BT, selezione funzione Bluettoth (canale A/B).

16. Ingresso Microfono 1/2

, pausa riproduzione (canale A/B).

, avvio riproduzione (canale A/B).

19. Regolazione Volume (canale A/B).

20. Regolazione frequenza 12KHz.

21. Regolazione frequenza 6KHz.

24. Regolazione frequenza 1KHz.

25. Regolazione frequenza 63Hz.

• L'intero impianto si compone di una cassa amplificata con console e una seconda cassa. Attenzione:6 XF 4800 RAVE TRASPORTO Per il trasporto utilizzare le due maniglie poste lateralmente all'apparecchio; inserire il freno sulle ruote anteriori una volta posizionate le casse.

COLLEGAMENTO DEGLI ALTOPARLANTI

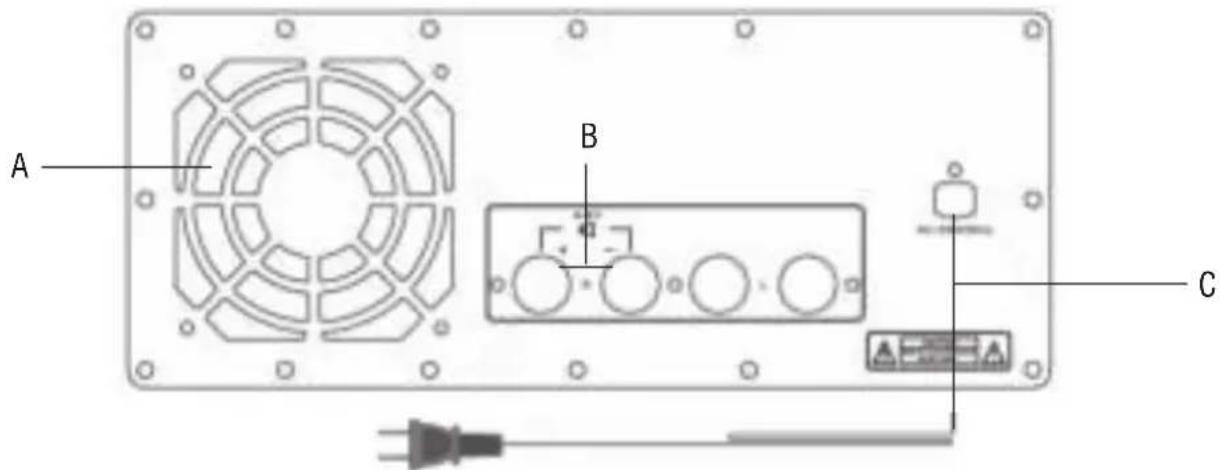

Collegare l'altoparlante satellite all'altoparlante amplificato tramite il cavo in dotazione, utilizzando la relativ a uscita (B). ALIMENTAZIONE Questa unità funziona con alimentazione di rete 230V 50Hz. Per attivare l'unita' inserire la spina del cavo di alimentazione in una presa di corrente. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

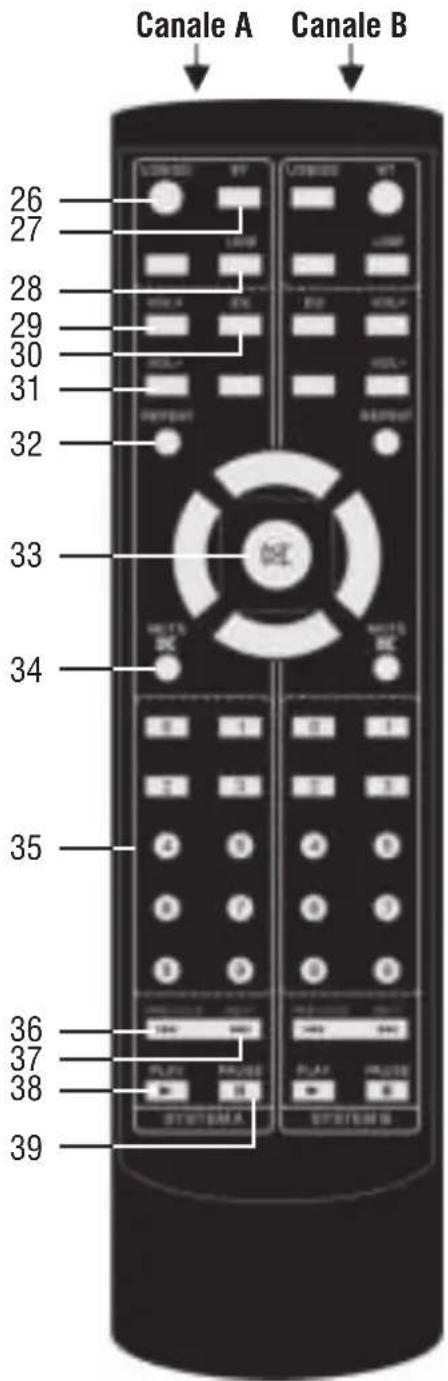

I comandi descritti di seguito per il canale A equivalgono a quelli del canale B:

26. Tasto USB/SD, selezione funzione USB/SD.

27. Tasto BT, selezione funzione Bluetooth.

28. Tasto LINE, selezione funzione LINE IN.

29. Tasto VOL +, aumento Volume.

30. Tasto EQ, selezione equalizzazioni pre-impostate.

31. Tasto VOL -, diminuzione Volume.

32. Tasto REPEAT, in modalità USB/SD ripetizione del singolo brano o di tutti

, disattivazione audio su entrambi i canali A e B.

, disattivazione audio sul canale A.

35. Tastiera numerica.

9/ PREVIOUS, selezione traccia precedente.

:/ NEXT, selezione traccia successiva.

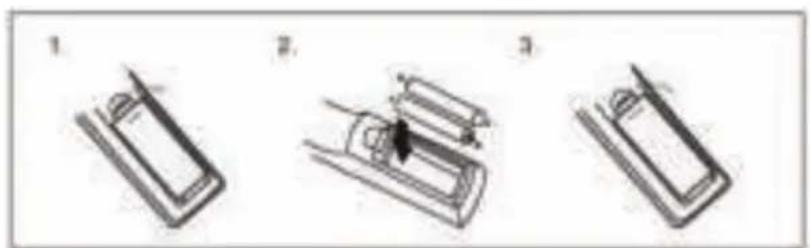

Installazione/sostituzione batterie telecomando: - Rimuovere il coperchio nella parte posteriore del telecomando; - Inserire 2 batterie formato “AAA” facendo attenzione alla polarità indicata; - Richiudere il coperchio. ITALIANO

Canale A Canale B7 XF 4800 RAVE ITALIANO

1. Per accendere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "ON";

2. Per spegnere l'apparecchio portare l'interruttore principale POWER ON/OFF (23) in posizione "OFF".

SELEZIONE CANALE A/ CANALE B

Il canale A e il canale B hanno le stesse funzioni. Per attivare il canale A spostare il controllo del bilanciamento FADER (22) verso sinistra; per attivare il canale B spostare il controllo del bilanciamento FADER (22) verso destra; agendo sul bilanciamento è possibile avere una miscelazione dei due canali.

REGOLAZIONE DEL VOLUME

In base al canale utilizzato ruotare la corrispondente manopola del VOLUME (19) sull'unità, oppure utilizzare i tasti (29) e (31) del telecomando. EQUALIZZAZIONE Questa apparecchio ha un sistema di equalizzazioni audio pre-impostate, queste sono abilitate nelle funzioni Bluetooth, USB e SD Card: - Premere più volte il tasto EQ (30) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili e che meglio si adatta alla riproduzione sonora in corso. In tutte le funzioni è possibile regolare 4 gamme di frequenza (20, 21, 24, 25) presenti sull'unità agendo direttamente su determinate frequenze, così da avere sempre la migliore equalizzazione in base alla musica riprodotta. EFFETTO DISCO-LIGHT L'apparecchio è dotato di luci Led (Disco-Light) sugli altoparlanti che creano un effetto luminoso seguendo il brano riprodotto; queste si attivano automaticamente alzando il volume del canale che si sta utilizzando. FUNZIONAMENTO BLUETOOTH PER IL CANALE A E IL CANALE B

1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;

2. Premere il tasto BT (15) sull'unità o il tasto BT(27) sul telecomando e selezionare la funzione bluetooth; sul display comparirà la scritta " Blue" e il sistema entrerà automaticamente in modalità accoppiamento;

3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;

4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 4800 RAVE A" se si utilizza il canale A, o "XF 4800 RAVE B" se si utilizza il canale B;

5. Inserire la password "0000" se richiesto;

6. Avviare la riproduzione dal dispositivo esterno accoppiato;

(17) sull'unità oppure il tasto

(39) sul telecomando per mettere in pausa la riproduzione; premere il tasto (18) sull'unità oppure il tasto (38) sul telecomando per riprendere la normale riproduzione;

• Le due regolazioni si sommano, pertanto, per avere il massimo volume, occorre che entrambe le regolazioni siano al massimo, mentre, se la mamopola del VOLUME(19) è al minimo, aumentando quella del telecomando non si avranno variazioni. Attenzione:

• Non è possibile disattivare l'effetto Disco-Light, se non abbassando il volume del canale di riproduzione.

• In alcuni casi potrebbe essere necessario alzare notevolmente il volume prima della sua attivazione. Note:8 XF 4800 RAVE

8. Utilizzare i tasti 9/Vol- (13), :/Vol+ (6) sull'unità, oppure i tasti 9(36), :(37) sul telecomando per la selezione

1. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;

2. Inserire una memoria USB nei corrispettivi ingressi (2): per il canale A e per il canale B;

3. La riproduzione partirà automaticamente; qualora non avvenisse premere il tasto(18)

sull'unità oppure il tasto (38) sul telecomando;

(17) sull'unità oppure il tasto

(39) del telecomando per mettere in pausa la riproduzione, premere il tasto(18) sull'unità oppure il tasto (38) del telecomando per riprendere la normale riproduzione;

5. Utilizzare i tasti

9/Vol- (13), :/Vol+ (6) sull'unità, oppure i tasti 9(36), :(37) del telecomando per selezionare i brani da riprodurre. Potete anche inserire direttamente il numero del brano da riprodurre utilizzando la tastiera numerica (35) del telecomando.

6. Premere una volta il tasto REPEAT (32) del telecomando, sul display comparirà la scritta "ONE", per riprodurre

continuamente la stessa traccia; premerlo una seconda volta, sul display comparirà la scritta "ALL", per riprodurre continuamente tutti brani contenuti nella cartella o nel dispositivo USB.

RIPRODUZIONE SU INGRESSI SD CARD

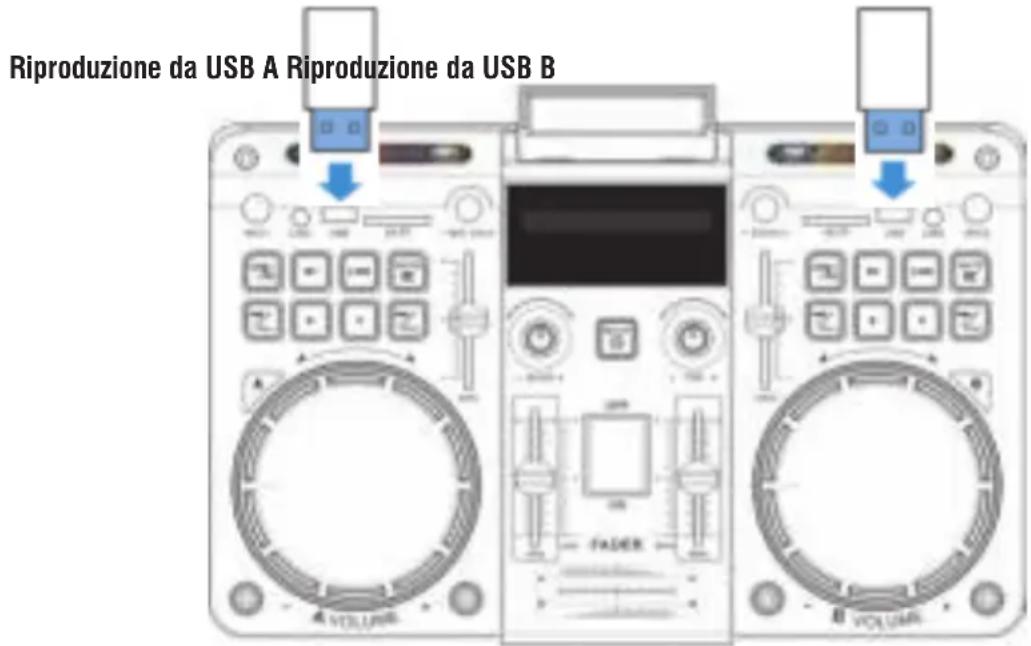

PER IL CANALE A E IL CANALE B Fare riferimento al paragafro precedente "Riproduzione su ingressi USB"; i comandi e le funzioni sono le stesse descritte precedentemente. ITALIANO Riproduzione da USB A Riproduzione da USB B

• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.

• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.

• Dal computer formattare le memorie USB in FAT (16 o 32). Note:9 XF 4800 RAVE ITALIANO LINE-IN PER IL CANALE A E IL CANALE B

1. Collegare una qualsiasi unità provvista di uscita audio tramite l'apposito cavo Jack da 3,5mm all'ingresso LINE

IN (1) del canale A o canale B;

2. Accendere l'apparecchio e spostare il controllo bilanciamento FADER (22) sul canale che si desidera utilizzare;

3. Premere il tasto LINE (3) sull'unità o il tasto LINE (28) del telecomando;

4. Regolare il dispositivo esterno dai propri comandi.

COLLEGAMENTO MICROFONO CON CAVO

1. Collegare il microfono con cavo (NON in dotazione) alla presa MIC1 o MIC2 (16);

2. Accendere il microfono;

3. Regolare il volume di ingresso del microfono tramite il comando Volume (7) sull'unità e regolare l'ECHO tramite

Se si verifica un problema, attenersi alla procedura descritta nella tabella seguente. Se il problema non può essere risolto, contattare il rivenditore. Problema Possibili cause Soluzione L'apparecchio non si accende Cavo di rete scollegato o non collegato correttamente Scollegare e ricollegare il cavo di alimentazione, quindi riaccendere l'unità. Nessun suono quando l'apparecchio viene acceso

1. Nessuna sorgente sonora in ingresso

1. Collegare un dispositivo all'ingresso AUX-IN

2. Regolare il volume

3. Collegare USB card, riprodurre MP3

Suono distorto 1. Volume troppo alto

2. Errore file Audio

1. Abbassare il volume

2. Controllare e riprodurre altro file Audio

Nessun suono dal microfono 1. Microfono con cavo: la presa del microfono può non essere collegata correttamente.

2. L'interrutore di accensione sul microfo-

no può essere in posizione "spento".

3. Volume del microfono basso.

1. Microfono con cavo: assicurarsi che il

microfono sia collegato correttamente alla presa.

2. Accendere il microfono.

3. Regolare correttamente il volume del

microfono Nessun suono quando si inserisce un dispositivo USB

1. Formato file non supportato

2. USB non collegata correttamente

1. Il formato dei file audio deve essere MP3

2. Collegare l'apparecchio USB correttamente

Il telecomando non funziona 1. Non è stata selezionata la sorgente.

2. Il telecomando è molto distante

3. Le batterie non sono state inserite cor-

5. Il ricevitore del telecomando sull'unità

è coperto o non è in grado di ricevere correttamente il segnale.

1. Prima di premere qualsiasi tasto, selezionare

prima la sorgente corretta con il telecomando anziché sull'unità principale.

2. Ridurre la distanza tra il telecomando e

allineate come indicato.

4. Sostituire le batterie.

5. Puntare il telecomando direttamente verso

il sensore sulla parte anteriore dell'unità principale.10 XF 4800 RAVE Dagli altoparlanti si sentono forti rumori

1. Microfono acceso ma troppo vicino

2. Microfono acceso ma non viene

3. Il volume del microfono potrebbe essere

4. Un cellulare viene utilizzato troppo

vicino all'altoparlante

5. Apparecchi senza fili possono essere

molto vicini a chi sta utilizzando il microfono

1. Tenere il microfono alla distanza di 2 metri

2. Spegnere il microfono se non utilizzato

3. Abbassare il volume del microfono

4. Tenere il cellulare lontano dall'altoparlante

mentre si effettua una chiamata.

5. Tenere il diffusore lontano da apparecchi

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014. CARATTERISTICHE TECNICHE GENERALI Alimentazione: ...........................................................230V 50Hz Consumo: .................................................................. Max 500W Potenza massima Audio: ......................................................... 600W (300Wx2) Potenza di trasmissione Bluetooth: ...................................................................1mW Frequenza di trasmissione Bluetooth: .............................................................2,4GHz Dimensioni: Cassa principale: ......................................................400x390x1060mm Cassa secondaria: ......................................................400x390x1030mm Peso: Cassa principale: .......................................................................25,2 Kg Cassa secondaria: ..........................................................................21 Kg ITALIANO11 XF 4800 RAVEENGLISH

• Non è possibile disattivare l'effetto Disco-Light, se non abbassando il volume del canale di riproduzione.

• In alcuni casi potrebbe essere necessario alzare notevolmente il volume prima della sua attivazione. Note:22 XF 4800 RAVE FRANCAIS
