BEDIENUNGSANLEITUNG XF 4800 RAVE Trevi

2 HOHE LEISTUNGS VERSTÄRKER LAUTSPR

TRIQUES NE PAS EXPOSER A LA PLUIE ET A L’HUMIDITE ACHTUNG ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUNDENDIENSTSTELLE.

GEFAHR ELEKTRISCHER SCHLÄGE

NICHT DER FEUCHTIGKEIT UND

22. A B System FADER.

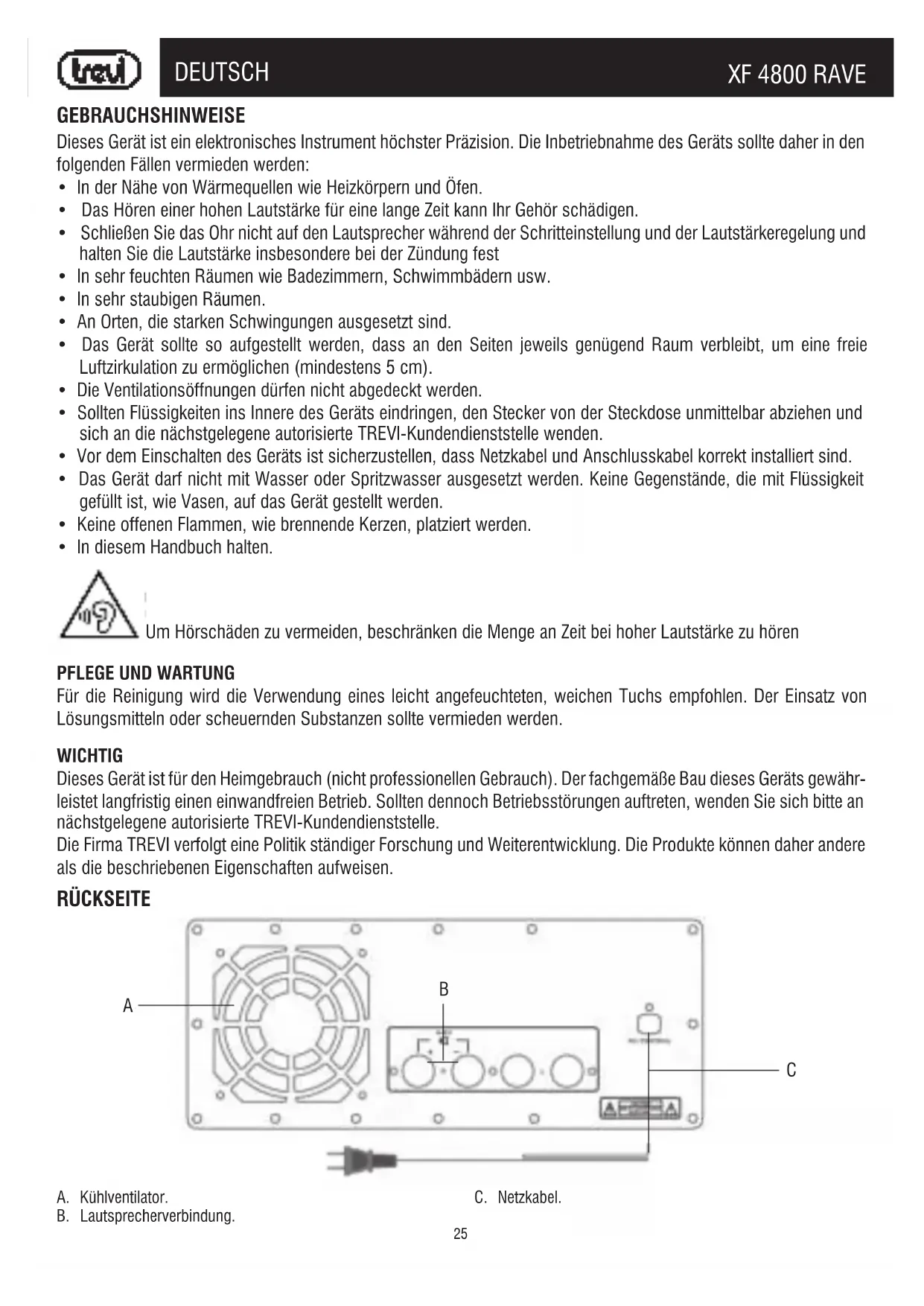

• In der Nähe von Wärmequellen wie Heizkörpern und Öfen.

• Das Hören einer hohen Lautstärke für eine lange Zeit kann Ihr Gehör schädigen.

• Schließen Sie das Ohr nicht auf den Lautsprecher während der Schritteinstellung und der Lautstärkeregelung und halten Sie die Lautstärke insbesondere bei der Zündung fest

• In sehr feuchten Räumen wie Badezimmern, Schwimmbädern usw.

• In sehr staubigen Räumen.

• An Orten, die starken Schwingungen ausgesetzt sind.

• Das Gerät sollte so aufgestellt werden, dass an den Seiten jeweils genügend Raum verbleibt, um eine freie Luftzirkulation zu ermöglichen (mindestens 5 cm).

• Die Ventilationsöffnungen dürfen nicht abgedeckt werden.

• Sollten Flüssigkeiten ins Innere des Geräts eindringen, den Stecker von der Steckdose unmittelbar abziehen und sich an die nächstgelegene autorisierte TREVI-Kundendienststelle wenden.

• Vor dem Einschalten des Geräts ist sicherzustellen, dass Netzkabel und Anschlusskabel korrekt installiert sind.

• Das Gerät darf nicht mit Wasser oder Spritzwasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeit gefüllt ist, wie Vasen, auf das Gerät gestellt werden.

• Keine offenen Flammen, wie brennende Kerzen, platziert werden.

• In diesem Handbuch halten.

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden. WICHTIG Dieses Gerät ist für den Heimgebrauch (nicht professionellen Gebrauch). Der fachgemäße Bau dieses Geräts gewähr- leistet langfristig einen einwandfreien Betrieb. Sollten dennoch Betriebsstörungen auftreten, wenden Sie sich bitte an nächstgelegene autorisierte TREVI-Kundendienststelle. Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die beschriebenen Eigenschaften aufweisen. Um Hörschäden zu vermeiden, beschränken die Menge an Zeit bei hoher Lautstärke zu hören RÜCKSEITE A. Kühlventilator. B. Lautsprecherverbindung. C. Netzkabel.

4. SD-Karten-Eingang (A/B-Kanal).

5. MUTE-Taste, vorübergehender Ton aus (A/B-Kanal).

7. Mikrofon Lautstärkeeinstellung.

8. Allgemeine Anpassung der tiefen Töne.

10. RELAY-Taste, stumm auf beiden Kanälen A und B.

11. Allgemeine Anpassung von hohen Tönen.

15. BT-Taste, Bluettoth-Funktionsauswahl (Kanal A/B).

Taste, starten Sie die Wiedergabe (Kanal A/B).

19. Lautstärkeregelung (Kanal A/B).

20. 12KHz Frequenzregelung.

21. 6KHz Frequenzregelung.

22. FADER, Kanal A und B steuern die Balance während

23. Hauptschalter POWER ON/OFF, ein/aus.

24. 1KHz Frequenzregelung.

25. 63Hz Frequenzregelung.

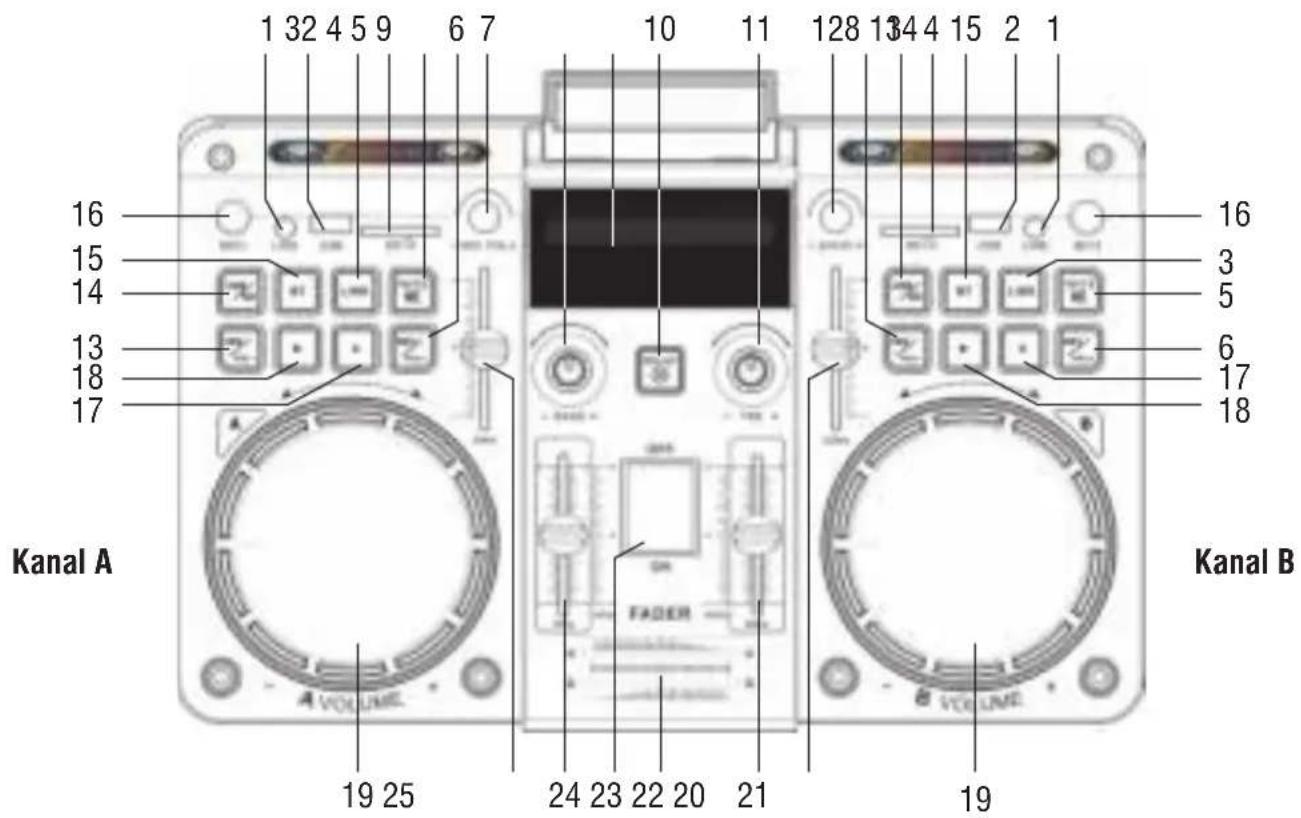

BESCHREIBUNG DER BEFEHLE

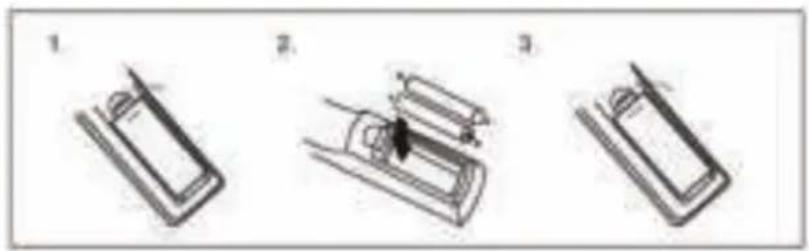

• Das System besteht aus einem verstärkten Lautsprecher mit einer Konsole und einem zweiten Lautsprecher. Achtung:27 XF 4800 RAVE DEUTSCH Einsetzen der Batterien: - Den Deckel im hinteren Bereich der Fernbedienung entfernen; - Die beiden AAA-Batterien unter Beachtung der richtigen Polarität einlegen; - Den Deckel wieder schließen. FERNBEDIENUNG Die folgenden Befehle für Kanal A entsprechen denen von Kanal B:

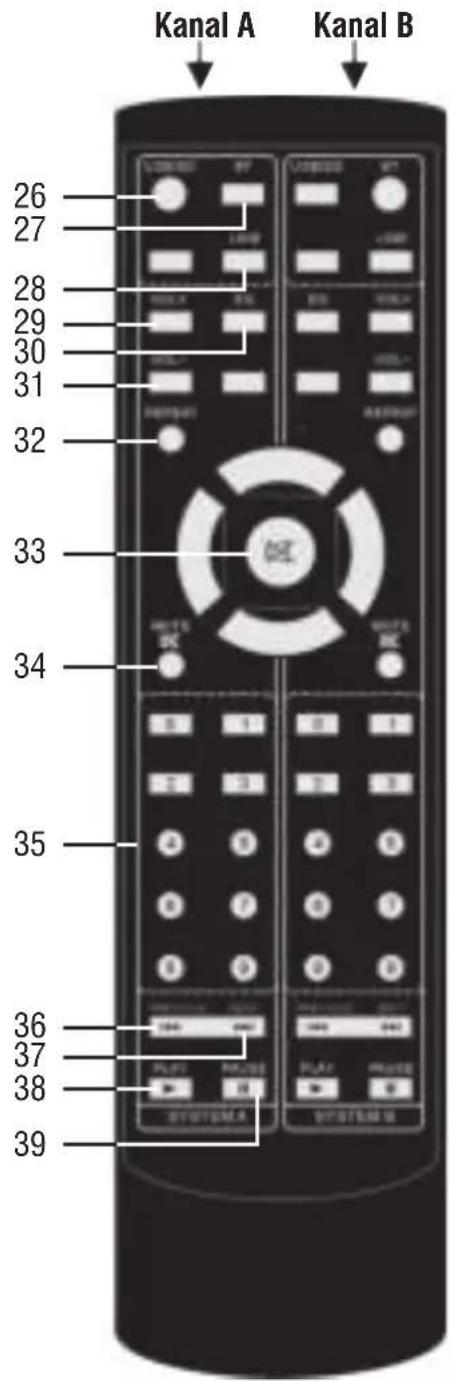

26. USB/SD-Taste, USB/SD-Funktionsauswahl.

27. BT-Taste, Bluetooth-Funktionsauswahl.

28. LINE-Taste, Auswahl der LINE IN-Funktion.

29. VOL + -Taste, Lauter.

30. EQ-Taste, voreingestellte Equalizer-Auswahl.

31. VOL - Taste, Lautstärke verringern.

32. REPEAT-Taste, im USB/SD-Modus wiederholen Sie eine einzelne Spur

Taste, deaktivierung von Audio auf beiden Kanälen A und B.

Taste, deaktivierung von Audio auf Kanal A.

9/ PREVIOUS-Taste, vorherige Titelauswahl.

:/ NEXT-Taste, nächste Titelauswahl.

Kanal A Kanal B TRANSPORT Für den Transport verwenden Sie die beiden Griffe seitlich am Gerät; Setzen Sie die Bremse an den Vorderrädern ein, nachdem die Lautsprecher positioniert wurden.

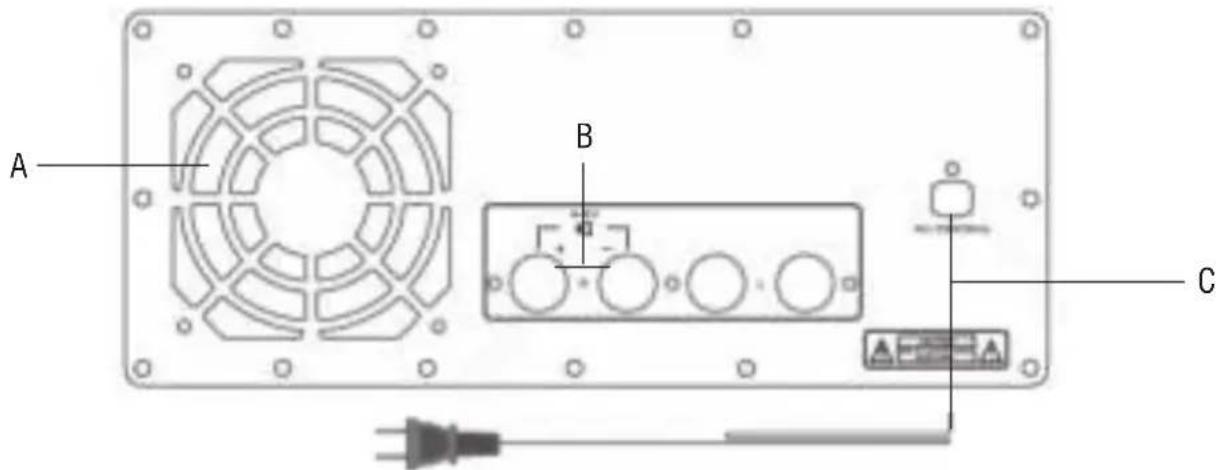

ANSCHLUSS DER LAUTSPRECHER

Verbinden Sie den Satellitenlautsprecher über das mitgelieferte Kabel mit dem Verstärker und verwenden Sie den entsprechenden Ausgang (B). LEISTUNG Dieses Gerät arbeitet mit Stromversorgung 230V 50Hz. Um das Gerät zu aktivieren, stecken Sie den Netzkabelstecker in eine Steckdose. Schließen Sie das Gerät nicht an andere als die angegebenen Steckdosen an.28 XF 4800 RAVE DEUTSCH GRUNDFUNKTIONEN EIN/AUS

1. Um das Gerät einzuschalten, stellen Sie den Hauptschalter POWER ON/OFF (23) auf "ON";

2. Um das Gerät auszuschalten, schalten Sie den Hauptschalter POWER ON/OFF (23) in die Position "OFF".

SELECTION A UND B KANAL

Kanal A und Kanal B haben die gleichen Funktionen. Um den Kanal A zu aktivieren, bewegen Sie den FADER-Balance-Regler (22) nach links; Um Kanal B zu aktivieren, bewegen Sie den FADER-Balance-Regler (22) nach rechts; Durch die Wirkung auf die Waage ist es möglich, die beiden Kanäle zu mischen. VOLUMENEINSTELLUNG Je nach verwendetem Kanal den entsprechenden VOLUME-Knopf (19) am Gerät drehen oder die Tasten (29) und (31) auf der Fernbedienung verwenden. EQUALIZER Dieses Gerät verfügt über ein voreingestelltes Audio-Equalizer-System, das in den Funktionen Bluetooth, USB und SD-Karte aktiviert ist: - Drücken Sie die EQ-Taste (30) auf der Fernbedienung mehrmals, um einen der 6 verfügbaren Audio-Equalizer auszuwählen, der am besten zur aktuellen Tonwiedergabe passt. In allen Funktionen ist es möglich, 4 Frequenzbereiche (20, 21, 24, 25) zu regeln, die auf der Einheit vorhanden sind, die direkt auf bestimmte Frequenzen wirkt, um immer die beste Entzerrung entsprechend der wiedergegebenen Musik zu haben. DISCO-LICHTEFFEKTE Die Leuchte ist mit LED-Leuchten (Disco-Light) an den Lautsprechern ausgestattet, die dem wiedergegebenen Stück einen leuchtenden Effekt geben; Diese werden automatisch aktiviert, indem die Lautstärke des verwendeten Kanals erhöht wird. BLUETOOTH-BETRIEB FÜR DEN KANAL A UND DEN KANAL B

1. Schalten Sie das Gerät ein und bewegen Sie den FADER-Balance-Regler (22) auf den zu verwendenden Kanal;

2. Drücken Sie die BT-Taste (15) am Gerät oder die BT-Taste (27) auf der Fernbedienung und wählen Sie die Bluetooth-

Funktion; Das Wort "Blau" erscheint auf dem Display und das System wechselt automatisch in den Pairing-Modus

3. Aktivieren Sie die Bluetooth-Funktionalität auf dem externen Gerät, das gepaart werden soll;

4. Starten Sie die Gerätesuche. Wählen Sie am Ende das Gerät "XF 4800 RAVE A", wenn Sie Kanal A verwenden,

oder "XF 4800 RAVE B", wenn Sie Kanal B verwenden;

5. Geben Sie bei Bedarf das Passwort "0000" ein;

6. Starten Sie die Wiedergabe vom gekoppelten externen Gerät;

• Die beiden Einstellungen summieren sich daher, um die maximale Lautstärke zu haben, beide Ein- stellungen müssen maximal sein, während, wenn das Murmeln von VOLUME (19) minimal ist, wird sich das Erhöhen der der Fernbedienung nicht ändern. Achtung:

• Sie können den Disco-Light-Effekt nicht ausschalten, wenn Sie nicht die Lautstärke des Wiederga- bekanals verringern.

• In einigen Fällen kann es erforderlich sein, die Lautstärke vor der Aktivierung deutlich zu erhöhen. Hinweis:29 XF 4800 RAVE

7. Drücken Sie die Taste(17)

am Gerät oder die Taste

(39) auf der Fernbedienung, um die Wiedergabe an- zuhalten. Drücken Sie die Taste (18) am Gerät oder (38) auf der Fernbedienung, um die normale Wiedergabe fortzusetzen;

8. Wählen Sie mit den Tasten

9/Vol- (13), :/Vol+ (6) am Gerät oder den Tasten 9(36), :(37) auf der Fernbe- dienung die Titel aus.

SPIELEN SIE AUF INPUT USB

FÜR DEN KANAL A UND DEN KANAL B

1. Schalten Sie das Gerät ein und bewegen Sie den FADER-Balance-Regler (22) auf den zu verwendenden Kanal;

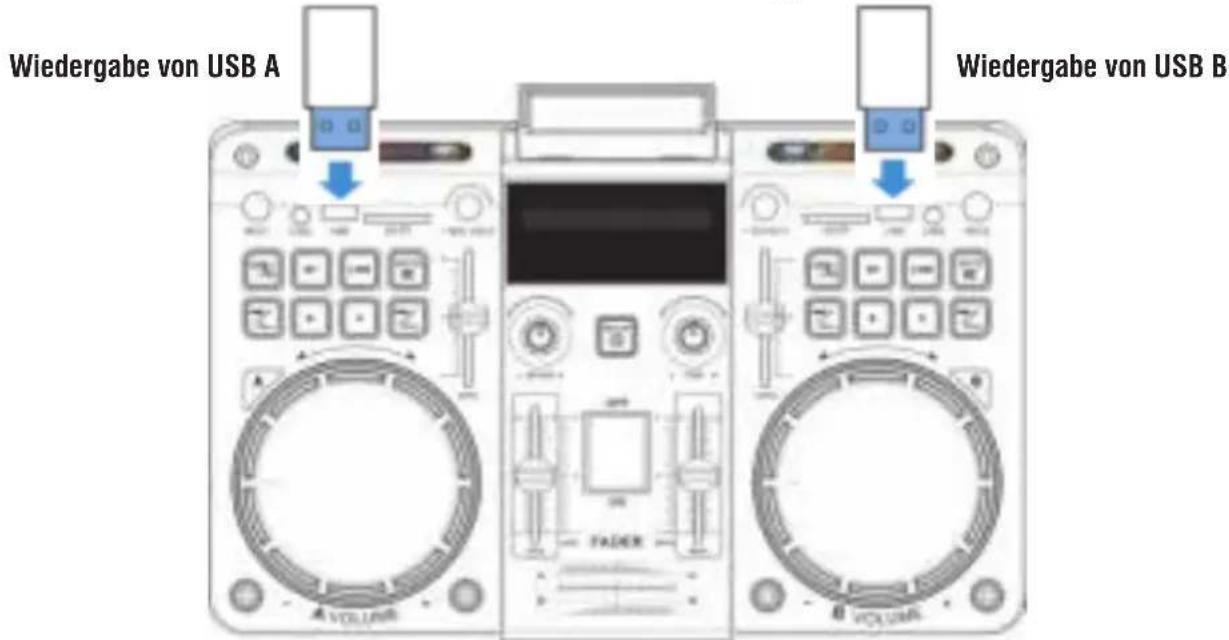

2. Stecken Sie einen USB-Speicher in die entsprechenden Eingänge (2): für Kanal A und für Kanal B;

3. Die Wiedergabe startet automatisch, wenn nicht, drücken Sie die Taste(18)

am Gerät oder die Taste (38) auf der Fernbedienung;

4. Drücken Sie die Taste

(39) auf der Fernbedienung, um die Wiedergabe anzuhalten. Drücken Sie die Taste (18) am Gerät oder (38) auf der Fernbedienung, um fortzufahren normale Wiedergabe;

5. Wählen Sie mit den Taste

9/Vol- (13), :/Vol+ (6) am Gerät oder den Tasten 9(36), :(37) auf der Fernbe- dienung die Titel aus, die Sie wiedergeben möchten. Sie können die Titelnummer auch direkt über die Zifferntasten (35) auf der Fernbedienung eingeben.

6. Drücken Sie einmal die Taste REPEAT (32) auf der Fernbedienung. Auf dem Display erscheint "ONE", um den

gleichen Titel kontinuierlich zu reproduzieren. Wenn Sie ein zweites Mal drücken, erscheint das Wort "ALL" auf dem Display, um alle Titel im Ordner oder USB-Gerät kontinuierlich abzuspielen.

REPRODUKTION AUF EINGÄNGEN SD-KARTE

FÜR DEN KANAL A UND DEN KANAL B Siehe den vorherigen Abschnitt "Wiedergabe an USB-Eingängen"; Die Befehle und Funktionen sind die gleichen wie oben beschrieben. DEUTSCH Wiedergabe von USB A Wiedergabe von USB B

• Der Player unterstützt möglicherweise einige USB-Geräte nicht, dies liegt an der Inkompatibilität einiger Prozessoren.

• Zur Vermeidung funktechnischer Störungen, immer eine Verbindung USB-Geräte direkt an das Gerät, verwenden Sie keine Verlängerungskabel.

• Vom Computer formatieren die USB-Speicher in FAT (16 oder 32). Hinweis:30 XF 4800 RAVE LINE-IN FÜR DEN KANAL A UND DEN KANAL B

1. Schließen Sie ein Gerät mit Audioausgang über das entsprechende 3,5-mm-Klinkenkabel an den Eingang LINE IN

(1) von Kanal A oder Kanal B an;

2. Schalten Sie das Gerät ein und bewegen Sie den FADER-Balance-Regler (22) auf den zu verwendenden Kanal;

3. Drücken Sie die LINE-Taste (3) am Gerät oder die LINE-Taste (28) auf der Fernbedienung;

4. Passen Sie das externe Gerät anhand Ihrer Befehle an.

GEBRAUCH DES MIKROFONS MIT KABEL

1. Schließen Sie das Mikrofon mit dem Kabel (nicht mitgeliefert) an die Buchse MIC1 oder MIC2 (16) an;

2. Schalten Sie das Mikrofon ein;

3. Stellen Sie die Mikrofon-Eingangslautstärke mit dem Lautstärkeregler (7) am Gerät ein und stellen Sie den ECHO

mit dem Befehl (12) ein. FEHLERBEHEBUNG Wenn ein Problem auftritt, führen Sie die Schritte in der folgenden Tabelle. Wenn das Problem nicht behoben werden kann, kontaktieren Sie Ihren Händler. Problem Mögliche Ursachen Lösung Das Gerät schaltet sich nicht ein. Netzkabel nicht angeschlossen oder nicht richtig angeschlossen Trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie es dann wieder ein. Kein Ton, wenn das Gerät ein- geschaltet ist.

2. Lautstärkeregler auf Stufe 0

3. Keine USB-Gerät angeschlossen

1. Schließen Sie ein Gerät an den AUX-IN

2. Stellen Sie die Lautstärke

3. Verbinden Sie USB, spielen MP3

Verzerrter Ton. 1. Die Lautstärke ist zu hoch

2. Dateifehler Audio

1. Drehen Sie die Lautstärke

2. Spielen eine andere Datei Audio

Kein Ton aus dem Mikrofon. 1. Die Mikrofonbuchse kann nicht richtig angeschlossen werden.

2. Das Zündschloss am Mikrofon kann

in Stellung "Aus" sein.

3. Lautstärke des Bass-Mikrofon.

1. Stellen Sie sicher, dass das Mikrofon richtig

2. Schalten Sie das Mikrofon.

3. Richtig einstellen Die Lautstärke des

Mikrofons Kein Ton, wenn Sie ein USB- Gerät einsetzen.

1. Dateiformat wird nicht unterstützt

2. USB ist nicht richtig angeschlossen

1. Die Audio-Dateiformat muss MP3 sein

2. Verbinden Sie das USB-Gerät richtig

Die Fernbedienung funktioniert nicht.

1. Die Quelle wurde nicht ausgewählt.

2. Die Fernbedienung ist sehr weit von

der Einheit entfernt.

3. Die Batterien wurden nicht richtig

5. Der Fernbedienungsempfänger

am Gerät ist abgedeckt oder nicht in der Lage, das Signal richtig zu empfangen.

1. Wählen Sie zuerst die richtige Quelle mit der

2. Verringern Sie den Abstand zwischen der

Fernbedienung und dem Gerät.

3. Legen Sie die Batterien so ein, dass die

Polaritäten (+/- Zeichen) wie angezeigt ausgerichtet sind.

4. Tauschen Sie die Batterien aus.

5. Richten Sie die Fernbedienung direkt

auf den Sensor an der Vorderseite des Hauptgeräts. Die Lautsprecher hören Sie laute Geräusche.

1. Mikrofon auf, aber zu nah.

2. Mikrofon auf, aber nicht verwendet.

1. Halten Sie das Mikrofon zu 2 Meter entfernt

2. Schalten Sie das Mikrofon, wenn nicht

verwendet. DEUTSCH31 XF 4800 RAVE Die Lautsprecher hören Sie laute Geräusche.

3. Lautstärke des Mikrofons kann zu

4. Eine Zelle verwendet wird, zu nahe

5. Drahtlose Geräte können zu denen

sehr nahe sein, die das Mikrofon verwenden.

3. Senken Sie die Lautstärke des Mikrofons.

4. Halten Sie das Telefon aus dem Lautspre-

cher entfernt, während Sie einen Anruf tätigen.

5. Halten Sie den Lautsprecher weg von

Wireless-Geräten. Informationen für die Nutzer gemäß Gesetzesdekret Nr 49 von 14, März 2014 "Die Umsetzung der Richtlinie 2012/19/EU über die Entsorgung von Elektro- und Elektronik-Altgeräte (WEEE)" Dieses Mülleimers Symbol auf dem Produkt zeigt an, dass muss am Ende seines Lebens von anderen Abfällen getrennt gesammelt werden. Der Benutzer muss daher nehmen die Fernbedienung die wesentlichen Komponenten integriert, die für elektronische und elektrotechnische Abfälle in die entsprechenden differenzierten Sammelstellen zu seinem Leben bekam, oder es an den Händler zurückgeben, wenn ein neues Gerät gleichwertiger Art Kauf in Bezug auf von 12.59 oder eine für Geräte mit längeren Seite von weniger als 25 cm auf Null. Die angemessene, getrennte Sammlung für die stillgelegte Anlagen für Recycling, Aufbereitung und umweltgerechte Entsorgung trägt dazu bei, die Umwelt und die menschliche Gesundheit negative Auswirkungen zu vermeiden und begünstigt das Recycling der Materialien das Produkt zusammengesetzt. Illegal Dumping des Produkts durch den Benutzer Entails die Anwendung von Verwaltungssanktionen erklärte in Gesetzesverordnung Nr. Dekr 49 von 14. März 2014. TECHNISCHE DATEN Stromversorgung: ...........................................................230V 50Hz Verbrauch: ................................................................. Max 500W Maximale Audio-Leistungs: ......................................................... 600W (300Wx2) Spitzensendeleistung Bluetooth: .......................................................................1mW Band Übertragung Bluetooth: ........................................................................2,4GHz Größe: Haupteinheit: ......................................................400x390x1060mm zweiter Sprecher: ......................................................400x390x1030mm Gewicht: Haupteinheit: .......................................................................25,2 Kg zweiter Sprecher: ..........................................................................21 Kg DEUTSCH32 XF 4800 RAVE ESPANOL
