RTXSGQ48TMSCE-84 - Lavatrice HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice frontale
Capacità di lavaggio	8 kg
Velocità di centrifuga massima	1200 giri/min
Classe energetica	A+++
Dimensioni (A x L x P)	85 x 60 x 55 cm
Peso netto	75 kg
Alimentazione elettrica	230 V ~ 50 Hz
Potenza nominale	2200 W
Programmi di lavaggio	Cotone, sintetici, delicati, lavaggio rapido, prelavaggio, ecc.
Funzioni speciali	Partenza ritardata, arresto con vasca piena, sicurezza bambini
Livello sonoro (lavaggio/centrifuga)	56 / 75 dB(A)
Pulizia e manutenzione	Pulizia regolare del cassetto del detersivo, filtro di scarico e guarnizione dell'oblò
Ricambi disponibili	Blocco porta, cerniera, guarnizione porta, cassetto del detersivo
Riparabilità	Smontaggio possibile del oblò, cerniera, blocco e guarnizione (attrezzi: chiave Torx n. 25, chiave a brugola n. 7, cacciavite)
Manuale d'uso	Disponibile gratuitamente in formato PDF su notice-facile.com

Domande frequenti - RTXSGQ48TMSCE-84 HAIER

Come pulire il cassetto del detersivo?

Per pulire il cassetto del detersivo, aprilo completamente, poi tiralo verso l'esterno con entrambe le mani. Sgancia il frontalino facendo attenzione ai ganci. Risciacqualo con acqua tiepida e spazzola i depositi. Rimonta agganciando il frontalino e spingendo il cassetto nella sua sede.

Come sostituire la guarnizione dell'oblò?

Usa un cacciavite piatto come leva per rimuovere il collare esterno della guarnizione. Stacca il lembo della guarnizione per accedere al collare del tubo. Rimuovi il collare con un cacciavite. Posiziona la nuova guarnizione rispettando gli intagli di posizionamento, quindi inserisci e serra il collare di serraggio. Fissa la guarnizione al telaio e serra il collare esterno.

Cosa fare in caso di codice di errore?

I codici di errore variano a seconda del problema. Consulta il manuale per il significato esatto. Le cause comuni includono un filtro di scarico ostruito, un'alimentazione idrica interrotta o uno squilibrio del carico. Riavvia la macchina dopo aver risolto il problema.

Come pulire il filtro di scarico?

Metti un contenitore sotto il filtro (situato in basso a destra). Apri il tappo o il coperchio, svita il filtro in senso antiorario. Puliscilo sotto acqua corrente. Rimuovi i residui. Riavvitarlo e chiudi il coperchio.

Come attivare la sicurezza bambini?

La sicurezza bambini si blocca generalmente premendo contemporaneamente due tasti (spesso 'Temperatura' e 'Centrifuga') per 3 secondi. Viene visualizzato un simbolo di lucchetto. Per disattivare, ripeti l'operazione.

Perché la macchina vibra in modo anomalo?

Controlla che la macchina sia in piano (piedi regolabili). Assicurati che le viti di trasporto siano state rimosse. Distribuisci il bucato in modo equilibrato nel cestello. Non superare la capacità massima.

Come avviare un programma di pulizia del cestello?

Alcuni modelli hanno un programma 'Pulizia cestello' o 'Igiene'. Se assente, avvia un ciclo a 90°C con un prodotto detergente specifico per lavatrici o aceto bianco (senza bucato). Pulisci anche la guarnizione dopo.

Cosa fare se la macchina non scarica?

Controlla che il tubo di scarico non sia piegato o intasato. Pulisci il filtro di scarico. Se il problema persiste, la pompa di scarico potrebbe essere difettosa; contatta un professionista.

Come smontare il blocco porta?

Scollega l'apparecchio. Rimuovi il collare esterno della guarnizione con un cacciavite piatto. Stacca il lembo della guarnizione per accedere al blocco. Usa una chiave Torx per rimuovere le viti di fissaggio del blocco. Smonta il piano di lavoro, il cassetto del detersivo e il pannello di comando. Rimuovi il blocco scollegando i connettori. Rimonta in ordine inverso.

Dove trovare il manuale d'uso completo?

Il manuale d'uso è disponibile gratuitamente in download PDF sul sito notice-facile.com. Cerca il modello Haier RTXSGQ48TMSCE-84. Puoi anche fare domande sulla pagina prodotto.

MANUALE UTENTE RTXSGQ48TMSCE-84 HAIER

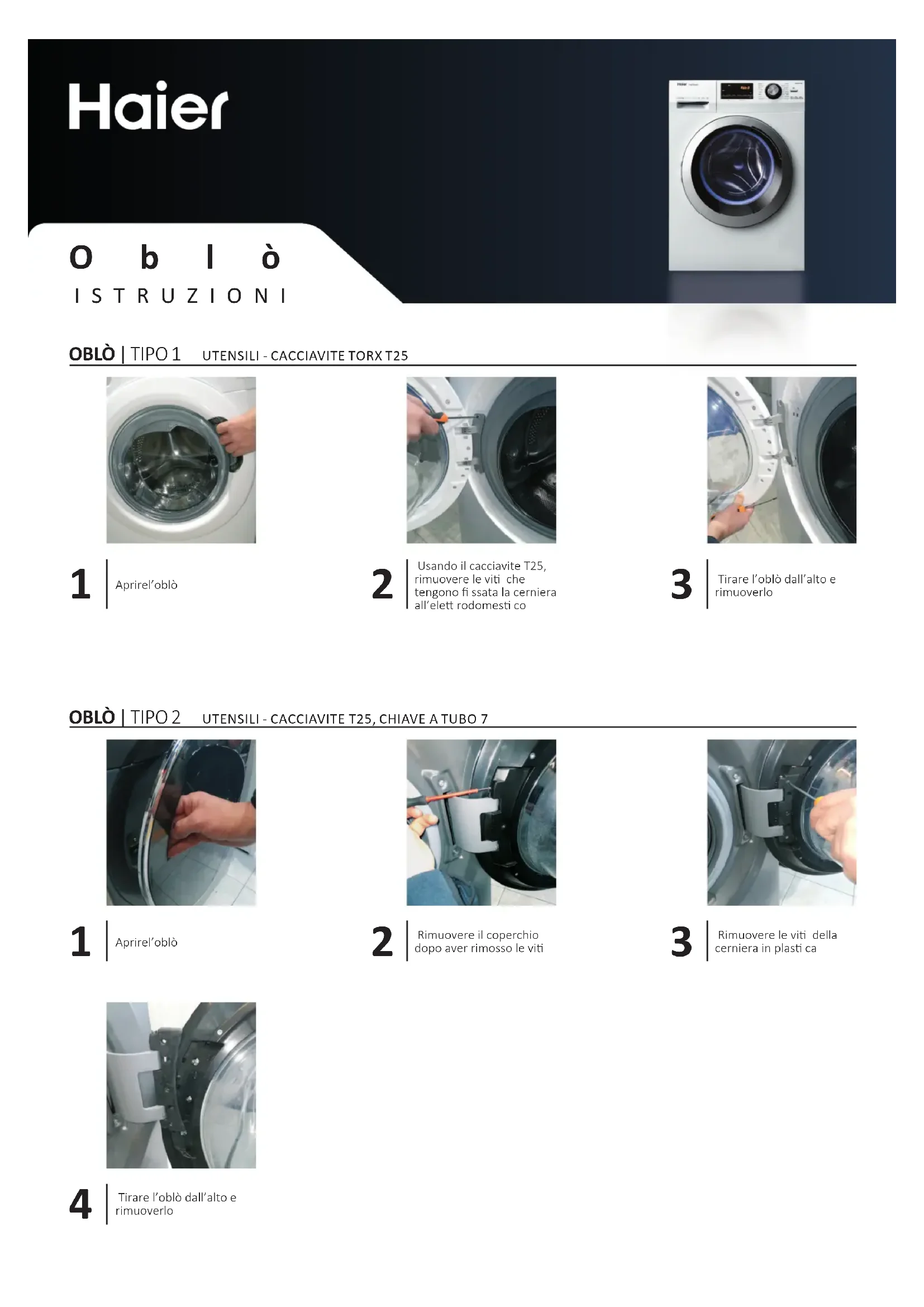

2 | Usando il cacciavite 125, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

3 Tirare l'oblò dall'alto e rimuoverlo

OBLÒ | TIPO 2 UTENSILI - CACCIAVITE T25, CHIAVE A TUBO 7

2 Rimuovere il coperchio dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plasti ca

4 Tirare l'oblò dall'alto e rimuoverlo

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI - CACCIAVITE TORX T25

Rimuovere tutt e le viti dell'oblò

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

Separare la cornice dal controtelaio

Tirare l'oblò dall'alto e rimuoverlo

Sosti tuire la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI - CACCIAVITE TORX T25, CHIAVE A TUBO 7

Tirare l'oblò dall'alto e rimuoverlo

Una volta rimossa la clip, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

Rimuovere il coperchio dopo aver rimosso le viti

Rimuovere le viti esterne dalla cerniera

Rimuovere le viti della cerniera in plasti ca

Rimuovere la clip dello sportello

Rimuovere le viti all'interno dell'elett rodomesti co con la chiave a tubo 7. Rimuoverelacerniera

Chiusura di sicurezza dello sportello

I S T R U Z I O N I

CHIUSURA DI SICUREZZA DELLOSPORTELLO

TIPO 1 UTENSILI - CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Uti lizzare il cacciavite Torx per rimuovere le viti che tengono fi ssata la chiusura di sicurezza dello sportello e premere sul suo fermo.

Rimuovere la chiusura di sicurezza dello sportello

Disconnett ere il cablaggio; in caso di connett ore faston, prestare att enzione a non inverti re il cablaggio

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 2 UTENSILI-CACCIAVITE ACROCE, PINZA, CACCIAVITE PIATTO

1

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Uti lizzare il cacciavite Torx per rimuovere le viti che tengono fi ssata la chiusura di sicurezza dello sportello

Smontare il piano superiore e i profi li

Smontare il dispenser e la cornice

7

Rimuovere la chiusura di sicurezza dello sportello

Rimuovere la protezione anti allagamento

Sosti tuire la chiusura di sicurezza dello sportello facendo att enzione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

Guarnizione dello sportello

I S T R U Z I O N I

GUARNIZIONE DELLO SPORTELLO UTENSILI - CACCIAVITETORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVI INGLESI 7

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

Servirsi del cacciavite piatt o, rimuovere la fascett a sulla vasca

Rimuovere la guarnizione

Posizionare la nuova guarnizione, facendo att enzione agli incastri per il posizionamento

Inserire la fascett a sul lato della vasca

Stringere la fascett a sulla vasca uti lizzando gli att rezzi

Posizionare la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

Cassetto del detersivo

I S T R U Z I O N I

CASSETTO DEL DETERSIVO

1 Aprire il cassett o del detersivo

2 Servendosi di due mani, estrarlo con fermezza

3 | Scanciare la maschera dal cassetto del detersivo, facendo att enzione a non rompere i ganci

Deurglas

INSTRUCTIES

DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL
