RTXSGQ48TMSCE-84 - Lavadora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora frontal
Capacidad de lavado	8 kg
Velocidad de centrifugado máxima	1200 rpm
Clase energética	A+++
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso neto	75 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia nominal	2200 W
Programas de lavado	Algodón, sintéticos, delicados, lavado rápido, prelavado, etc.
Funciones especiales	Inicio diferido, parada con cuba llena, seguridad infantil
Nivel sonoro (lavado/centrifugado)	56 / 75 dB(A)
Limpieza y mantenimiento	Limpieza regular del cajón del detergente, filtro de desagüe y junta de la puerta
Piezas de repuesto disponibles	Bloqueo de puerta, bisagra, junta de puerta, cajón del detergente
Reparabilidad	Desmontaje posible de la escotilla, bisagra, bloqueo y junta (herramientas: llave Torx n°25, llave ajustable n°7, destornillador)
Manual de usuario	Disponible gratuitamente en formato PDF en notice-facile.com

Preguntas frecuentes - RTXSGQ48TMSCE-84 HAIER

¿Cómo limpiar el cajón del detergente?

Para limpiar el cajón del detergente, ábralo completamente, luego jálelo firmemente hacia afuera con ambas manos. Desenganche el frontal con cuidado de los ganchos. Enjuáguelo con agua tibia y cepille los depósitos. Vuelva a montar enganchando el frontal y empujando el cajón en su alojamiento.

¿Cómo reemplazar la junta de la puerta?

Utilice un destornillador plano como palanca para quitar la abrazadera exterior de la junta. Desprenda la solapa de la junta para acceder a la abrazadera del tubo. Retire la abrazadera con un destornillador. Coloque la junta nueva respetando las muescas de posicionamiento, luego inserte y apriete la abrazadera de apriete. Fije la junta en el gabinete y apriete la abrazadera exterior.

¿Qué hacer en caso de código de error?

Los códigos de error varían según el problema. Consulte el manual para conocer el significado exacto. Las causas comunes incluyen un filtro de desagüe obstruido, un suministro de agua cortado o un desequilibrio de la carga. Reinicie la máquina después de resolver el problema.

¿Cómo limpiar el filtro de desagüe?

Coloque un recipiente debajo del filtro (ubicado abajo a la derecha). Abra el tapón o la tapa, desenrosque el filtro en sentido antihorario. Límpielo bajo agua corriente. Retire los residuos. Vuelva a enroscarlo y cierre la tapa.

¿Cómo activar la seguridad infantil?

La seguridad infantil generalmente se bloquea presionando simultáneamente dos botones (a menudo 'Temperatura' y 'Centrifugado') durante 3 segundos. Aparece un símbolo de candado. Para desactivar, repita la operación.

¿Por qué la máquina vibra anormalmente?

Verifique que la máquina esté nivelada (patas ajustables). Asegúrese de que los tornillos de transporte se hayan retirado. Distribuya la ropa de manera equilibrada en el tambor. No exceda la capacidad máxima.

¿Cómo iniciar un programa de limpieza del tambor?

Algunos modelos tienen un programa 'Limpieza del tambor' o 'Higiene'. Si no, inicie un ciclo a 90°C con un producto limpiador especial para lavadora o vinagre blanco (sin ropa). Limpie también la junta después.

¿Qué hacer si la máquina no desagua?

Verifique que la manguera de desagüe no esté doblada u obstruida. Limpie el filtro de desagüe. Si el problema persiste, la bomba de desagüe puede estar defectuosa; contacte a un profesional.

¿Cómo desmontar el bloqueo de puerta?

Desenchufe el aparato. Retire la abrazadera exterior de la junta con un destornillador plano. Desprenda la solapa de la junta para acceder al bloqueo. Use una llave Torx para quitar los tornillos de fijación del bloqueo. Desmonte la tapa superior, el cajón del detergente y el panel de control. Retire el bloqueo desconectando los conectores. Vuelva a montar en orden inverso.

¿Dónde encontrar el manual de usuario completo?

El manual de usuario está disponible gratuitamente para descargar en PDF en el sitio notice-facile.com. Busque el modelo Haier RTXSGQ48TMSCE-84. También puede hacer preguntas en la página del producto.

MANUAL DE USUARIO RTXSGQ48TMSCE-84 HAIER

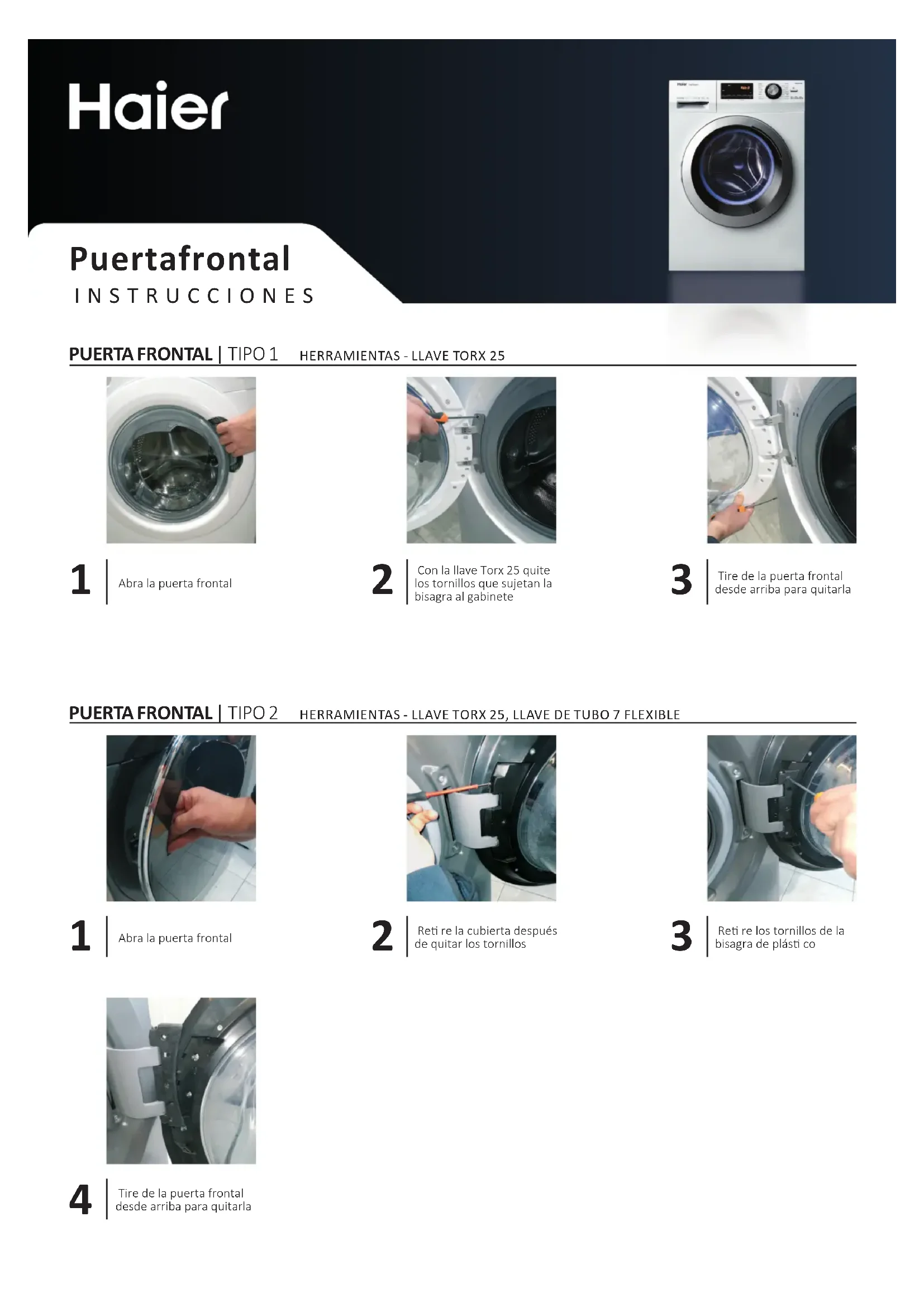

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

2 | Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Reti re la cubierta después de quitar los tornillos

3 Reti re los tornillos de la bisagra de plásti co

4 Tire de la puerta frontal desde arriba para quitarla

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 | Abra la puerta frontal

4 | Reti re todos los tornillos de la puerta frontal

2 | Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3 | Tire de la puerta frontal desde arriba para quitarla

6 | Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 | Tire de la puerta frontal desde arriba para quitarla

7 | Después de quitar la correa, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

2 | Reti re la cubierta después de quitar los tornillos

5 | Reti re el pasador

8 Reti re los tornillos externos de la bisagra

3 | Reti re los tornillos de la bisagra de plásti co

6 | Reti re el sujetador de la puerta

9 Reti re los tornillos situados adentro del gabinete con la llave de tubo 7. Reti re la bisagra

Seguro de la puerta

INSTRUCCIONES

SEGURO DE LA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta y presione el broche.

5 Reti re el seguro de la puerta

6 | Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta

5 | Desarme la encimera y los adornos

6 | Desarme el dispensador y el bisel

7 Reti re el seguro de la puerta

8 Reti re la protección contra el agua

9 Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

Empaque de la puerta

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS - LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

Cajón del detergente

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos ti re fi rmemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos

Hublot

INSTRUCTIONS

HUBLOT | TYPE 1 OUTILS - CLÉ TORX N°25

Gaveta de detergente

I N S T R U Ç Ö E S

GAVETA DE DETERGENTE
