Tipo de produto	Máquina de lavar frontal
Capacidade de lavagem	8 kg
Velocidade de centrifugação máxima	1200 rpm
Classe energética	A+++
Dimensões (A x L x P)	85 x 60 x 55 cm
Peso líquido	75 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência nominal	2200 W
Programas de lavagem	Algodão, sintéticos, delicados, lavagem rápida, pré-lavagem, etc.
Funções especiais	Partida diferida, parada com tanque cheio, segurança crianças
Nível sonoro (lavagem/centrifugação)	56 / 75 dB(A)
Limpeza e manutenção	Limpeza regular da gaveta de detergente, filtro de drenagem e junta da porta
Peças de reposição disponíveis	Trava da porta, dobradiça, junta da porta, gaveta de detergente
Reparabilidade	Possível desmontagem da porta, dobradiça, trava e junta (ferramentas: chave Torx n.º 25, chave ajustável n.º 7, chave de fendas)
Manual de instruções	Disponível gratuitamente em formato PDF em notice-facile.com

Perguntas frequentes - RTXSGQ48TMSCE-84 HAIER

Como limpar a gaveta de detergente?

Para limpar a gaveta de detergente, abra-a completamente e puxe-a firmemente para fora com as duas mãos. Desencaixe a frente com cuidado com os ganchos. Enxágue com água morna e escove os depósitos. Monte novamente encaixando a frente e empurrando a gaveta para o seu alojamento.

Como substituir a junta da porta?

Use uma chave de fendas plana como alavanca para remover o anel externo da junta. Solte a aba da junta para aceder ao anel do tubo. Remova o anel com uma chave de fendas. Coloque a nova junta respeitando as ranhuras de posicionamento, depois insira e aperte o anel de aperto. Fixe a junta no caixote e aperte o anel externo.

O que fazer em caso de código de erro?

Os códigos de erro variam conforme o problema. Consulte o manual para o significado exato. As causas comuns incluem um filtro de drenagem obstruído, abastecimento de água cortado ou desequilíbrio da carga. Reinicie a máquina depois de resolver o problema.

Como limpar o filtro de drenagem?

Coloque uma bacia debaixo do filtro (localizado na parte inferior direita). Abra a tampa ou a proteção, desaperte o filtro no sentido anti-horário. Limpe-o com água corrente. Remova os resíduos. Volte a apertar e feche a tampa.

Como ativar a segurança crianças?

A segurança crianças é geralmente bloqueada pressionando simultaneamente dois botões (geralmente 'Temperatura' e 'Centrifugação') durante 3 segundos. Um símbolo de cadeado aparece. Para desativar, repita a operação.

Por que a máquina vibra anormalmente?

Verifique se a máquina está nivelada (pés ajustáveis). Certifique-se de que os parafusos de transporte foram removidos. Distribua a roupa de forma equilibrada no tambor. Não ultrapasse a capacidade máxima.

Como iniciar um programa de limpeza do tambor?

Alguns modelos têm um programa 'Limpeza do tambor' ou 'Higiene'. Se ausente, inicie um ciclo a 90°C com um produto de limpeza especial para máquina de lavar ou vinagre branco (sem roupa). Limpe também a junta depois.

O que fazer se a máquina não drena?

Verifique se o tubo de drenagem não está dobrado ou entupido. Limpe o filtro de drenagem. Se o problema persistir, a bomba de drenagem pode estar com defeito; contacte um profissional.

Como desmontar a trava da porta?

Desligue o aparelho. Remova o anel externo da junta com uma chave de fendas plana. Solte a aba da junta para aceder à trava. Use uma chave Torx para remover os parafusos de fixação da trava. Desmonte o tampo, a gaveta de detergente e o painel de comando. Retire a trava desconectando os conectores. Monte novamente na ordem inversa.

Onde encontrar o manual de instruções completo?

O manual de instruções está disponível gratuitamente para download em PDF no site notice-facile.com. Pesquise o modelo Haier RTXSGQ48TMSCE-84. Também pode fazer perguntas na página do produto.

MANUAL DE UTILIZADOR RTXSGQ48TMSCE-84 HAIER

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

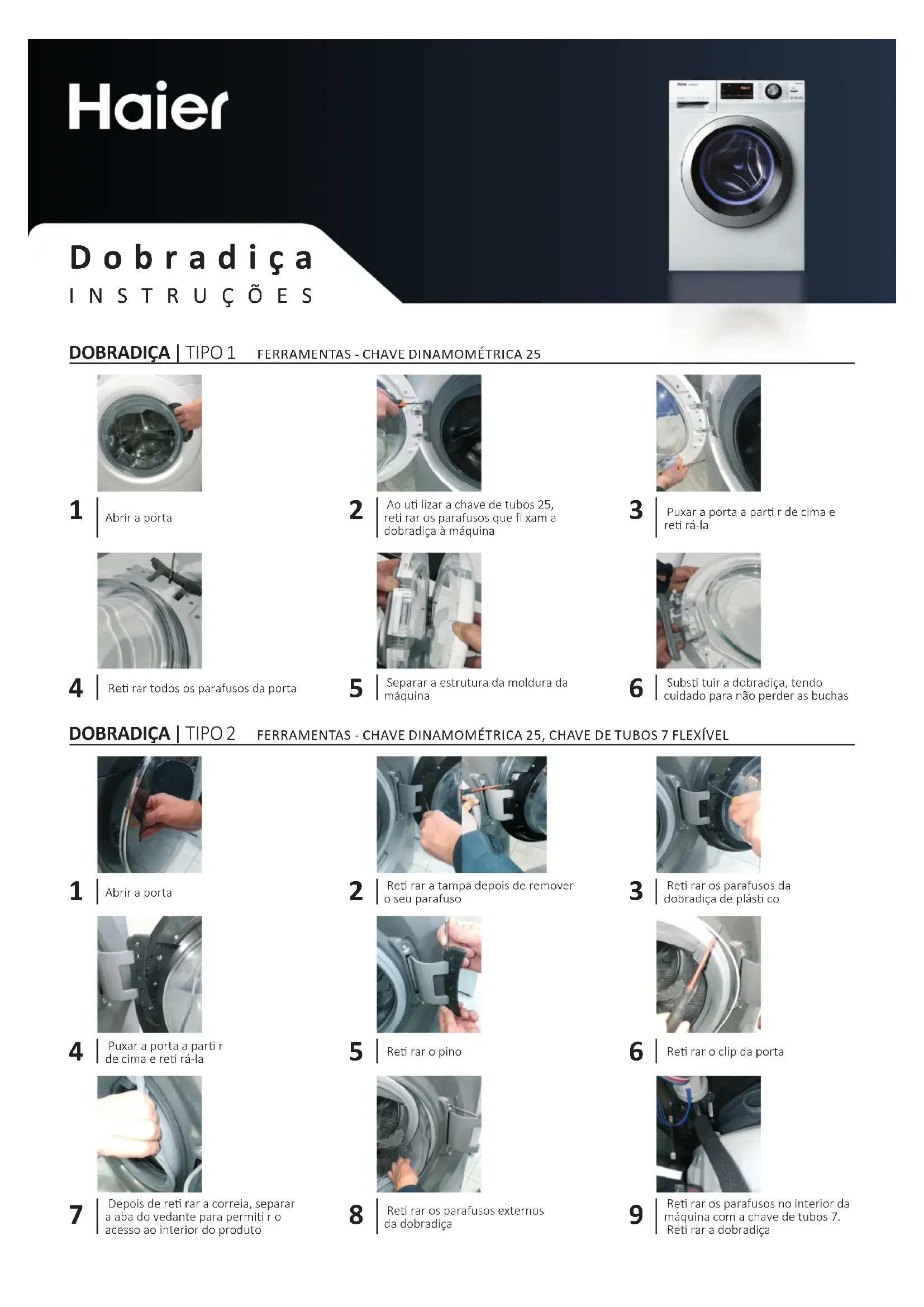

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 | Depois de reti rar a correia, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os paraíusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatal a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
