MANUALE UTENTE HCW58F18EHMP HAIER

Frigorifer Guida per l'utente

Grazie Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Legenda Avvertenza - Informazioni importanti per la sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.IT Indice

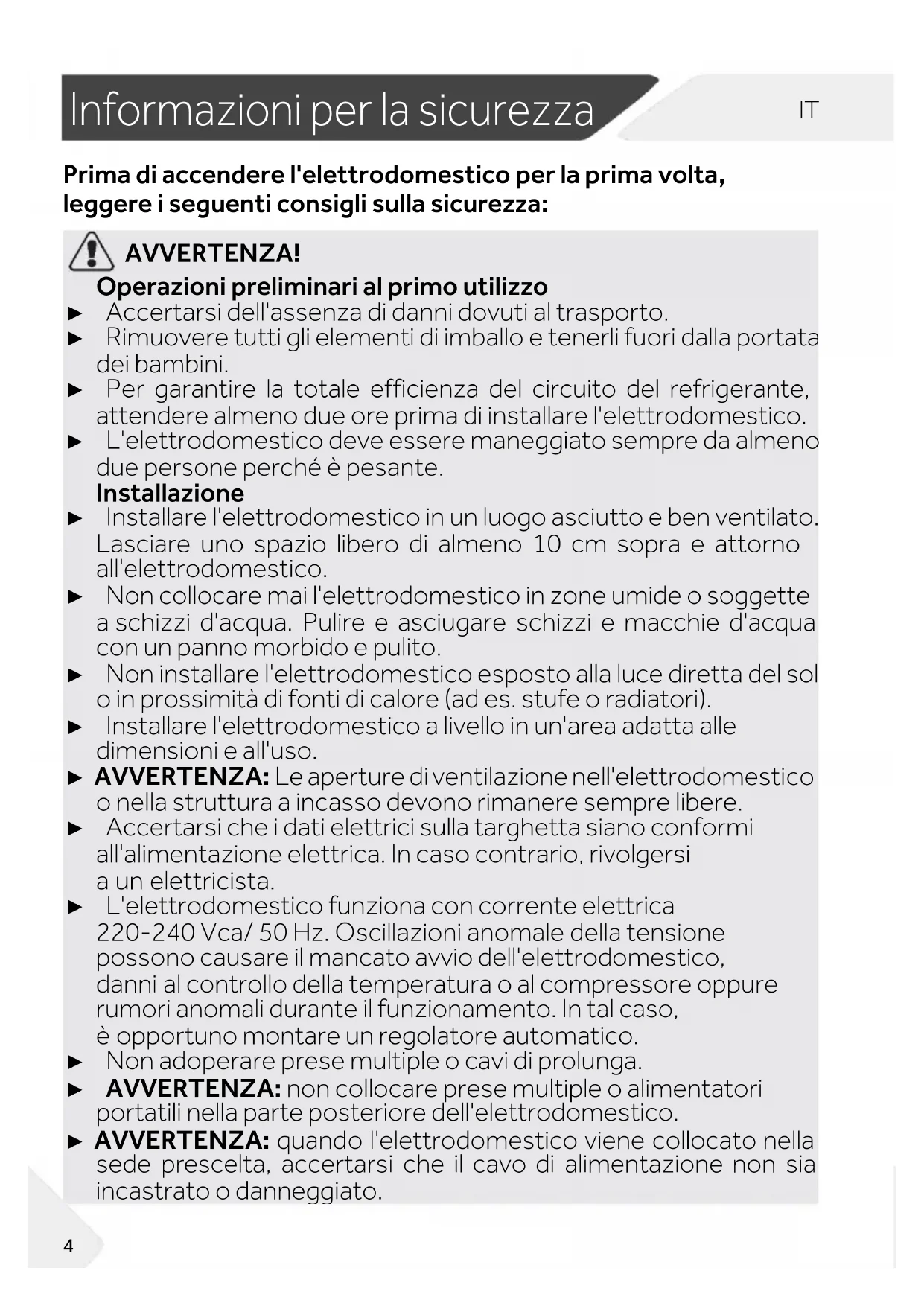

Informazi oni per la sicurezza Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo ► Accertarsi dell'assenza di danni dovuti al trasporto. ► Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. ► L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione ► Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. ► Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. ► AVVERTENZA: Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L'elettrodomestico funziona con corrente elettrica 220-240 Vca/ 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. ► Non adoperare prese multiple o cavi di prolunga. ► AVVERTENZA: non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. ► AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.IT Informazioni per la sicurezza

AVVERTENZA! ► Non calpestare il cavo di alimentazione. ► Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra. ► Solo per il Regno Unito: il cavo di alimentazione dell'elettro- domestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. ► AVVERTENZA: non danneggiare il circuito di refrigerazione. Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. ► Impedire ai bambini di giocare con l'elettrodomestico. ► I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli. ► Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. ► La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. ► L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile. ► In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero/congelatore o di altri elettrodomestici. ► Si noti che l'elettrodomestico è impostato per il funzionamento nell'intervallo ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.Informazioni per la sicurezza

AVVERTENZA! ► Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero/congelatore, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. ► Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. ► Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non mettere le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del frigorifero/ congelatore solo quando non ci sono bambini nel raggio di movi- mento degli sportelli. ► Per evitare la contaminazione degli alimenti, attenersi alle seguenti istruzioni: ► - Se lo sportello rimane aperto a lungo, la temperatura nei comparti dell'elettrodomestico aumenta notevolmente. ► - Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili. ► - Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla fonte d'acqua se l'acqua non è stata scaricata per 5 giorni. ► - Conservare carne e pesce crudo nel frigorifero in contenitori idonei, in modo che non gocciolino o entrino a contatto con altri altrimenti. ► - I comparti congelatore a due stelle sono adatti alla conservazione di alimenti precongelati e alla conservazione o preparazione di gelati e cubetti di ghiaccio. ► - I comparti congelatore a una, due o tre stelle non sono adatti al congelamento di alimenti freschi. ► - Se il frigo deve rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare lo sviluppo di muffa all'interno. ► Non riporre nel congelatore bevande o birre imbottigliate, liquidi in bottiglie o lattine (né alcool ad alta gradazione) e specialmente bevande gasate, perché durante il congelamento potrebbero scoppiare. ► Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.IT Informazioni per la sicurezza

AVVERTENZA! ► Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodome- stico. Si sconsiglia di conservare materiali che richiedono temperature rigide. ► Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. ► Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare ► Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal vano congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non strappare la zona congelata! ► Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► AVVERTENZA: non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia ► Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. ► Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo.Informazioni per la sicurezza

AVVERTENZA! ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/ congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. ► Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. ► Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. ► Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi o lo sportello di vetro con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. ► Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.IT Informazioni per la sicurezza

Informazioni sul gas refrigerante

AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare a fondo l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista. AVVERTENZA: l'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettro- domestico devono essere effettuate attenendosi scrupolosa- mente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.

AVVERTENZA! Per i frigoriferi con funzione acqua-ghiaccio, prestare attenzione alla seguente avvertenza: Per gli elettrodomestici non progettati per il collegamento alla rete idrica: ATTENZIONE: riempire solo con acqua potabile. Per gli elettrodomestici progettati per il collegamento alla rete idrica: ATTENZIONE: collegare solo a una fonte di acqua potabile. Per pulire l'impianto idrico, fare riferimento al manuale per l'utente. In caso di domande, contattare l'assistenza post-vendita.Informazioni per la sicurezza

Uso previsto Questo elettrodomestico è destinato al raffreddamento e al congela- mento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive e Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA.

ATTENZIONE! Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno. Se si cerca di chiudere lo sportello sinistro senza che la striscia verticale dello sportello sia piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebbe danneggiarsi o potrebbero verificarsi perdite. Il telaio contiene una serpentina scaldante. La tempe- ratura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettrodomestico.IT Descrizione del prodotto

Descrizio ne del prodotto Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. Modello (HCW58F18EHMP) A: Comparto frigorifero B: Comparto congelatore

Ripiano dello sportello

Contenitore per la conservazione del ghiaccio

Vassoio per la conservazione

Striscia dello sportello

Cassetto per la conservazione

Illuminazione da soffitto C: Comparto Switch Zone

Erogatore dell'acqua

Vassoio per la conservazione

Cassetto per la conservazione Switch Zone

Piedini regolabiliPannello di controllo

Pannello di control lo Pannello di controllo (HCW58F18EHMP)

Indicatore: A Comparto frigorifero B Switch Zone C Comparto congelatore D Visualizzazione della temperatura E Potenziamento del ghiaccio F Richiesta di sostituzione del filtro dell'acqua G Funzione Super Freeze H Macchina per il ghiaccio I Acqua On J WIFI K Blocco del pannello Tasti: L Controllo della temperatura "-" M Selezione del comparto N Controllo della temperatura "+" O Selettore della funzione Super Freeze P Selettore della funzione macchina per il ghiaccio Q Selettore della funzione Acqua on R Attivazione/disattivazione della funzione Wi-Fi S Selettore blocco del pannello Operazioni preliminari al primo utilizzo Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2-5 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti. La temperatura del frigorifero, la temperatura della Switch Zone e la temperatura del congelatore vengono impostate automaticamente a 5 °C, -18 °C e -18 °C rispettiva- mente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA.IT Utilizzo

Utilizzo Prima di utilizzare la funzione Ice and Water o Automatic Ice Prima di utilizzare per la prima volta il prodotto, è necessario far scorrere l'acqua nel filtro per rimuovere le impurità o l'aria intrappolata nel serbatoio dell'acqua e nel sistema di filtraggio. Per ghiaccio e acqua

• Premere il pulsante di erogazione dell'acqua ed erogare 4 litri d'acqua; attendere 4 minuti e ripetere l'erogazione.

• Erogare 4 litri d'acqua e attendere altri 4 minuti. L'acqua erogata potrebbe contenere residui di carbone. Ciò è normale durante il processo di lavaggio.

• Erogare altri 4 litri di acqua. Ciò impedisce un ecces- sivo gocciolamento dell'acqua dal distributore.

• Dopo l'installazione, per qualche giorno è possibile che dall'erogatore esca qualche goccia d'acqua. Ciò serve a eliminare l'aria rimasta intrappolata nel distributore.

• Accertarsi che il frigorifero si sia raffreddato per almeno 2 ore prima dell'uso. Per il modello Automatic Ice 1 Premere il pulsante "P" del pannello di controllo per attivare la funzione di produzione del ghiaccio. 2 Scartare tutto il ghiaccio prodotto presente nella ghiacciaia. Pulire la ghiacciaia con acqua e reinstallarla. La macchina per il ghiaccio è ora pronta per l'uso. 3 Ripetere il passaggio 2 per rimuovere la polvere nella vaschetta del ghiaccio raccolta durante la produzione e il trasporto. 4 Svuotare l'acqua, asciugare il contenitore e riposizionarlo correttamente. 5 Una volta accesa la macchina per il ghiaccio, il primo contenitore di ghiaccio potrebbe essere macchiato. Ciò è normale durante il processo di lavaggio. Scartare il primo contenitore pieno di ghiaccio prodotto. La macchina per il ghiaccio è ora pronta per l'uso.

Avviso Le prestazioni del filtro dell'acqua aumentano con l'uso e diventano ottimali dopo l'erogazione di 2-3 contenitori pieni di ghiaccio.Utilizzo

Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono quando vengono toccati lievemente con un dito. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Alla prima accensione del frigorifero si accende l'indicatore "D" (Visualizzazione della temperatura). La temperatura del frigorifero, la temperatura della Switch Zone e la temperatura del congelatore vengono impostate automaticamente a 5 °C, -18 °C e -18 °C rispettivamente. È possibile che sia attivo il blocco del pannello. Avviso L'elettrodomestico è preimpostato alla temperatura consigliata di 5 °C (frigorifero), -18 °C (Switch Zone) e -18 °C (congelatore). In condizioni ambientali normali, non è necessario impostare la temperatura. Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente.IT Utilizzo

Blocco e sblocco del pannello Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automatica- mente. Si accende automaticamente quando si preme un tasto qualsiasi o si apre una porta.

Avviso La temperatura del frigorifero, la temperatura della Switch Zone, la temperatura del congelatore, la funzione Super Freeze, la funzione macchina per il ghiaccio, la funzione Acqua on, la funzione Wi-Fi non possono essere regolate nello stato di blocco. Modalità standby Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automaticamente. Si accende automaticamente quando si tocca un tasto o si apre lo sportello. (L'allarme non accende lo schermo del display) Modalità di regolazione manuale Per regolare manualmente la temperatura dell'elettrodomestico è possibile impostare il tasto di regolazione della temperatura (fare riferimento a REGOLAZIONE DELLA TEMPERATURA) Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: Temperatura ambiente Frequenza di apertura dello sportello Quantità di alimenti conservati Installazione dell'elettrodomestico Allarme sportello L'allarme sportello si attiva quando lo sportello rimane aperto per molto tempo o non viene chiuso correttamente, come promemoria.Utilizzo

Regolazione della temperatura del frigorifero Sbloccare le impostazioni premendo il tasto "S" per 3 secondi. In stato di sblocco, premere il tasto "M" (selezione del comparto) per passare da un comparto all'altro. Quando l'indicatore "A" (indicatore del comparto frigorifero) si accende, premere il tasto "L" (controllo della temperatura "-") o il tasto "N" (controllo della temperatura "+") per regolare la temperatura del comparto frigorifero. Il valore visualizzato sull'indicatore "D" diminuisce di 1 °C ogni volta che si preme il tasto "L". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. Di conseguenza, il valore visualizzato sull'indicatore "D" aumenta di 1 °C ogni volta che si preme il tasto "N". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. La temperatura del comparto frigorifero può essere regolata da 1 °C a 9 °C con incremento di 1 °C. Avviso La temperatura del frigorifero non può essere regolata nello stato di blocco.IT Utilizzo

Regolazione della temperatura del congelatore Sbloccare le impostazioni premendo il tasto "S" per 3 secondi. In stato di sblocco, premere il tasto "M" (selezione del comparto) per passare da un comparto all'altro. Quando l'indicatore "C" (indicatore del comparto congelatore) si accende, premere il tasto "L" (controllo della temperatura "-") o il tasto "N" (controllo della temperatura "+") per regolare la temperatura del comparto congelatore. Il valore visualizzato sull'indicatore "D" diminuisce di 1 °C ogni volta che si preme il tasto "L". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. Di conse- guenza, il valore visualizzato sull'indicatore "D" aumenta di 1 °C ogni volta che si preme il tasto "N". Il display lampeggia e diventa fisso con la tempera- tura impostata, quindi si spegne dopo alcuni secondi. La temperatura del comparto congela- tore può essere regolata da -14 °C a -24 °C con incremento di 1 °C.

Avviso La temperatura del congelatore non può essere regolata in modalità Super Freeze e in stato di blocco.Utilizzo

Regolazione della temperatura della Switch Zone Sbloccare le impostazioni premendo il tasto "S" per 3 secondi. In stato di sblocco, premere il tasto "M" (selezione del comparto) per passare da un comparto all'altro. Quando l'indicatore "B" (indicatore della Switch Zone) si accende, premere il tasto "L" (controllo della temperatura "-") o il tasto "N" (controllo della temperatura "+") per regolare la temperatura della Switch Zone. Il valore visualizzato sull'indicatore "D" diminuisce di 1 °C ogni volta che si preme il tasto "L". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. Di conseguenza, il valore visualizzato sull'indica- tore "D" aumenta di 1 °C ogni volta che si preme il tasto "N". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. La temperatura della Switch Zone può essere regolata da 5 °C a -18 °C con incremento di 1 °C.

Avviso La temperatura della Switch Zone non può essere regolata nello stato di blocco.IT Utilizzo

Funzione Super Freeze La funzione Super Freeze è in grado di congelare gli alimenti freschi il prima possibile, accelerando il congelamento per preservarne il valore nutrizio- nale, l'aspetto e il sapore. Se occorre congelare molti alimenti insieme, è preferibile impostare la funzione Super Freeze 24 ore prima di utilizzare il comparto congelatore. Sbloccare le impostazioni premendo il tasto "S" per 3 secondi. In stato di sblocco, premere il tasto "O" (selettore della funzione Super Freeze): l'indicatore "G" (indicatore della funzione Super Freeze) si accende e l'elettrodomestico entra in modalità Super Freeze. L'elettrodomestico esce automa- ticamente dalla modalità Super Freeze dopo 50 ore dall'attivazione. Per uscire manualmente dalla modalità Super Freeze, premere il tasto "O" (selettore della funzione Super Freeze) nello stato di sblocco; a questo punto l'indicatore "G" (indicatore della funzione Super Freeze) si spegne e l'elettrodomestico esce da questa modalità. Avviso In modalità Super Freeze, il tasto "L" (controllo della temperatura "-") e il tasto "N" (controllo della temperatura "+") sono bloccati quando viene selezionato il comparto congelatore, di cui non è possibile regolare la temperatura.Utilizzo

Macchina per il ghiaccio Nello stato di sblocco, premere il tasto "P" (selettore della macchina per il ghiaccio), l'indicatore "H" (indicatore della macchina per il ghiaccio) si accende, il prodotto entra in modalità della macchina per il ghiaccio. Per uscire dalla modalità della macchina per il ghiaccio premere il tasto "P" (selettore della macchina per il ghiaccio) in stato di sblocco, l'indicatore "H" (indicatore della macchina per il ghiaccio) si spegne, il prodotto esce dalla modalità della macchina per il ghiaccio. Avviso La macchina per il ghiaccio è spenta per impostazione predefinita quando il frigorifero viene acceso per la prima volta. La macchina per il ghiaccio è progettata per erogare automaticamente il ghiaccio nel contenitore di stoccaggio del ghiaccio e si arresta quando non rileva che il contenitore è pieno. Più ghiaccio viene utilizzato, più ne viene prodotto.IT Utilizzo

Potenziamento del ghiaccio per 3 secondi Nello stato di sblocco, premere il tasto "P" (selettore della macchina per il ghiaccio) per 3 secondi, l'indicatore "H" (indicatore della macchina per il ghiaccio) e l'indicatore "E" (indicatore del potenziamento del ghiaccio) si accendono e la funzione del potenziamento del ghiaccio è abilitata. Nello stato di sblocco e sotto la funzione di potenziamento del ghiaccio, premere il tasto "P" (selettore della macchina per il ghiaccio) per 3 secondi, dopo aver sentito un segnale acustico, l'indicatore "E" (indicatore del poten- ziamento del ghiaccio) si spegne, il prodotto esce dalla funzione di potenziamento del ghiaccio. E l'indicatore della macchina per il ghiaccio "H" si accende ancora, con la funzione della macchina per il ghiaccio ancora attivata.

Avviso Se la macchina per il ghiaccio è abilitata prima di entrare nella funzione di potenziamento del ghiaccio. Quando i prodotti escono dalla funzione di potenziamento del ghiaccio, l'indicatore della macchina per il ghiaccio "H" si accende ancora e la macchina per ii ghiaccio continua a funzionare normalmente; se la macchina per il ghiaccio viene disabilitata prima di entrare nella funzione di potenziamento del ghiaccio, quando il prodotto esce da questa funzione, l'indicatore della macchina per il ghiaccio "H" si spegne e anche la macchina per il ghiaccio smette di funzionare.Utilizzo

Funzione filtro acqua: dopo 6 mesi dalla prima accensione del prodotto, l'indicatore "F" (indicatore di richiesta di sostituzione del filtro dell'acqua) si accende per ricordare di sostituire il filtro dell'acqua. Dopo aver sostituito il filtro dell'acqua, premere il tasto "Q" (selettore funzione Acqua On) per 3 secondi, dopo aver sentito un segnale acustico, l'indicatore "F" (indicatore di richiesta di sostituzione del filtro dell'acqua) si spegne, la funzione Richiesta di sostituzione del filtro dell'acqua viene ripristinata.IT Utilizzo

Funzione Acqua On: Nello stato di sblocco, premere il tasto "Q" (selettore della funzione Acqua on), dopo aver sentito un segnale acustico, l'indicatore "I" (indicatore Acqua on) si accende, la funzione Acqua on è abilitata, l'acqua uscirà dall'eroga- tore quando si spinge il pedale. Premere nuovamente il tasto "Q" (selettore della funzione Acqua on), la spia "I" (indicatore Acqua on) si spegne, la funzione Acqua on è disabili- tata, l'acqua non uscirà dall'erogatore quando si preme il pedale. Avviso Se lo sportello destra del comparto frigo è aperto, l'acqua non viene erogata premendo il pedale, anche quando è attiva la funzione Acqua on.Utilizzo

Impostazione della modalità Wi-Fi

PROCEDURA DI ACCOPPIAMENTO DELL'APP

• Scaricare l'applicazione hOn Passo 2 Creare un account nell'app hOn o accedere se esiste già un account Passo 3 Per l'accoppiamento, seguire le istruzioni dell'app hOn Funzione Wi-Fi Avviso .. Se si deside riconfigurare la funzione Wi-Fi, premere il tasto Wi-Fi "R" per 3 secondi, 'icona Wi-Fi lampeggia rapidamente ed entra nella modalità di congurazione 2.. Se il prod to è stato congurato e la funzione Wi-Fi è stata disattivata, il frigorifero non entrerà nella modalità di congurazione una volta ricollegato all'alimentazione. Avviso

1. Seguire le istruzioni dell'app per congurare il Wi-Fi.

Premere il tasto Wi-Fi "R" per 3 secondi e l'icona Wi-Fi "J" inizia a lampeggiare rapidamente per attivare il modello Wi-Fi.

2. Una volta congurato il Wi-Fi e stabilita la connessione, l'icona Wi-Fi "J" è accesa e ssa.

3. Se si desidera disattivare la funzione Wi-Fi, premere una volta il tasto "R" e l'icona Wi-Fi "J" si

1. Per disattivare il Wi-Fi, premere il tasto Wi-Fi "R" e l'icona Wi-Fi "J" si spegne.

2. Per attivare il Wi-Fi e avviare la configurazione, premere il tasto Wi-Fi "R" e l'icona Wi-

Fi "J" inizia a lampeggiare lentamente. Se si desidera disattivare la funzione Wi-Fi, premere una volta il tasto "R". Se si desidera configurare la funzione Wi-Fi, premere il tasto "R" per 3 secondi ma per meno di 20 secondi; a questo punto viene emesso un segnale acustico, l'icona Wi-Fi lampeggia velocemente ed entra in modalità di configurazione. I passaggi precedenti vengono ripetuti.

3. Se il prodotto è stato configurato e la funzione Wi-Fi è stata disattivata, il frigorifero

non entra in modalità di configurazione una volta ricollegato all'alimentazione.

4. Dopo aver configurato la funzione Wi-Fi e stabilito la connessione, l'icona Wi-Fi "J"

rimane sempre accesa. Allarme sportello L'allarme sportello si attiva quando lo sportello rimane aperto per molto tempo o non viene chiuso correttamente, come promemoria.

Erogatore dell'acqua L'erogatore dell'acqua consente il prelievo di acqua potabile fredda. Prelievo dell'acqua dall'erogatore

1. Collocare un bicchiere sotto l'uscita dell'acqua.

2. Spingere delicatamente il bicchiere contro la leva

dell'erogatore dell'acqua. Per evitare che l'acqua schizzi fuori, allineare il bicchiere all'erogatore.

3. L'acqua nel vassoio (B) deve essere rimossa

in tempo, poiché potrebbe traboccare quando lo sportello si apre e si chiude.Utilizzo

Istruzioni della macchina per il ghiaccio

AVVERTENZA! Collegare solo a una fonte di acqua potabile. Il collegamento della linea dell'acqua deve essere installato solo da un idraulico qualificato e in conformità con la legislazione e le normative locali che regolano la qualità dell'acqua.

Avviso Questa installazione della linea dell'acqua non è coperta dalla garanzia dell'elettrodomestico.

Collegamento dell'acqua all'elettrodomestico

1. Rimuovere il tappo di gomma (1) dalla valvola

2. Spingere con decisione il tubo dell'acqua sulla

valvola di ingresso acqua e serrare il dado a colletto. Questo tubo dell'acqua deve essere tagliato dal centro e utilizzato, mentre l'altra sezione viene utilizzata come pezzo di ricambio.

Collegamento al rubinetto dell'acqua Questa funzione è disponibile soltanto su alcuni modelli.

1. Spingere il tubo dell'acqua nel foro del connettore del

rubinetto fornito negli accessori. Il tubo deve essere tenuto saldamente mentre il connettore viene spinto sul tubo.

2. Assicurarsi che la rondella di gomma sia montata

all'interno del connettore del rubinetto prima di avvitarlo al rubinetto.

Se il raccordo del rubinetto non corrisponde alla dimensione della filettatura del connettore fornito, potrebbe essere necessario acquistare un connettore o un adattatore separato. Controllo del collegamento idrico Questa funzione è disponibile soltanto su alcuni modelli. Aprire l'alimentazione idrica e accendere l'elettrodomestico. Controllare attentamente tutti i raccordi per rilevare eventuali perdite dovute a tubi montati in modo errato. Tenere premuto il tasto 3Sec.Filter Reset per tre secondi. Il nuovo filtro dell'acqua è stato attivato. Posizionare una tazza sotto l'erogatore dell'acqua per verificare che l'acqua scorra attraverso l'elettrodomestico. Controllare nuovamente la tenuta del tubo di collegamento e dei giunti.IT Utilizzo

Sostituzione del filtro dell'acqua

1. Sollevare la copertura del filtro dell'acqua.

2. Rimuovere il filtro dell'acqua monouso.

3. Sostituire con un nuovo filtro dell'acqua. Inserire il nuovo filtro nella testa del filtro

e ruotarlo in senso orario finché la freccia sul nuovo filtro non si allinea con la freccia sulla testa del filtro. Riportare il filtro nello scomparto.

4. Chiudere la copertura del filtro dell'acqua.

5. Tenere premuto il tasto 3Sec.Filter Reset per 3 secondi.

6. Erogare acqua per circa 5 minuti per rimuovere l'aria intrappolata e gli agenti

ATTENZIONE! La mancata sostituzione dei filtri quando necessario o l'utilizzo di filtri dell'acqua non autorizzati da Haier possono causare perdite dalla cartuccia del filtro e provocare danni materiali. Modello: Haier HRXWF Sistema certificato da IAPMO R&T secondo NSF/ANSI Norme 42, 53, 401 e P473 per la riduzione dei reclami specificati sulla scheda tecnica e su iapmort.org. Le prestazioni effettive possono variare in base alle condizioni idriche locali. Linee guida applicative/Parametri di approvvigionamento idrico Portata di servizio: 0,5 gpm (1,89 lpm) Alimentazione dell’acqua: acqua potabile Pressione dell'acqua: 25-120 psi (172-827 kPa) Temperatura dell'acqua: 33 °F-100 °F (0,6 °C-38 °C) Capacità: 170 galloni (643,5 litri)Utilizzo

Suggerimento per la conservazione di alimenti freschi Conservazione nel vano frigorifero Mantenere nel frigorifero una temperatura inferiore a 5 °C. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nell'elettrodomestico. Lavare e asciugare gli alimenti prima di conservarli nel frigorifero. Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da conservare. Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda. È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati quotidianamente. Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido. Scongelare gli alimenti surgelati nel comparto frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia. Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane, ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi. Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato ed è necessario pulire l'elettrodomestico. Vedere CURA E PULIZIA. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà: Avviso Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria o i sensori. 1 Burro, formaggi ecc. 2 Uova, cibo in scatola, spezie ecc. 3 Bevande e bibite imbottigliate. 4 Cibi in salamoia, cibo in scatola ecc. 5 Prodotti a base di carne, snack, pasta, cibo in scatola, latte, tofu, latticini ecc. 6 Carne cotta, salsicce ecc. 7 Cassetto Humidity Zone: Frutta, verdura, insalata ecc.IT Utilizzo

Conservazione nel comparto Switch Zone Il comparto Switch Zone consente di regolare la temperatura tra -18 °C e 5 °C in base alla necessità di conservazione degli alimenti e offre opzioni di conservazione più flessibili, per una maggiore comodità.

-18 °C Per alimenti surgelati generici che richiedono una conservazione compresa tra 1 e 12 mesi. Carne, pollame, frutti di mare, cibi precotti e avanzi, frutta e verdura, gelati e altri dessert surgelati. -7 °C Consente una facile porzionatura degli alimenti e la possibilità di riscaldare, cuocere o servire i cibi direttamente dal comparto senza attenderne lo scongelamento. Carne, frutti di mare, zuppe, salse, passati, pane, dolci e pasticcini.

Nota: consigliato per la conservazione di dolci cremosi come il gelato. 0 °C Si tratta della zona di conservazione perfetta per alimenti altamente deperibili, per garantirne freschezza e qualità. Carne, pollame e frutti di mare altamente deperibili. Bevande alcoliche come la birra. 5 °C L'ideale per alimenti freschi come frutta e verdura, latticini, carni e bevande. Frutta e verdura, latticini, marmellate e chutney/conserve, carni e bevande.Dotazioni

Conservazione nel comparto congelatore Nel congelatore mantenere la temperatura di -18 °C. Attivare la funzione Super-Freeze 24 ore prima di congelare gli alimenti; per alimenti in quantità limitata, bastano 4-6 ore. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel comparto congelatore. Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici. Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti. AVVERTENZA!: Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore. Non collocare alimenti contenenti tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria. Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti. Non caricare troppi alimenti freschi nel comparto congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta. Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18 °C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi) Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi. Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito: Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida! Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti. Acquistare alimenti congelati conservati a una temperatura di -18 °C o inferiore. Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.

Avviso Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria. Dotazio niIT Dotazioni

Flusso d'aria multiplo Il frigorifero è dotato di un sistema con flusso d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

Ripiani regolabili L'altezza dei ripiani può essere regolata in base alle esigenze di conservazione.

1. Per spostare un ripiano, rimuoverlo sollevandone

il bordo posteriore (1) ed estrarlo (2).

2. Per reinstallarlo, collocarlo sulle alette su entrambi

i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

Avviso: accertarsi che tutte le estremità del ripiano siano a livello. Cassetto Humidity Zone In questo comparto il livello di umidità è attorno all'85%. Viene controllato automaticamente dal sistema ed è adatto alla conservazione di frutta, verdura, insalata ecc.

non rimuovere il coperchio di plastica all'interno delle due zone, poiché mantengono l'umidità. Formaggi, frutta e ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi, patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati in questi due cassetti.Dotazioni

Ripiani dello sportello rimovibili I cassetti incassati nello sportello possono essere rimossi per essere puliti: Tenere con le mani entrambi i lati del cassetto incassato, sollevarlo (1) ed estrarlo (2). Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

Cassetto rimovibile del congelatore Per rimuovere il cassetto, estrarlo al massimo (1), sollevarlo e toglierlo (2). Per inserire il cassetto, seguire la procedura inversa.

OPZIONALE: spia della temperatura OK La spia della temperatura OK può essere utilizzata per determinare temperature inferiori a +4°C. Se il segno non indica “OK”, ridurre gradualmente la temperatura.

Illuminazione L'illuminazione interna a LED si accende all'apertura dello sportello e si spegne automaticamente se lo sportello viene lasciato aperto per più di 7 minuti. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.IT Dotazioni

Suggerimenti per il risparmio energetico Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Funzioni come Super-Freeze consumano più energia. Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. Evitare l'ingresso di aria nelle confezioni di alimenti. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. Scongelare gli alimenti surgelati nel comparto frigorifero. Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l’uscita del condotto.Cura e pulizia

Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane. AVVERTENZA! Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. Se la temperatura aumenta, controllare lo stato degli alimenti congelati. Tenere sempre pulita la guarnizione dello sportello. Pulire l'interno e l'alloggiamento dell'elettrodome- stico con una spugna imbevuta di acqua calda e detergente neutro.

1. Strofinare l'interno e l'esterno del frigorifero

(compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto

l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere

tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero

(tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier Sciacquare e asciugare con un panno morbido. Non lavare i componenti dell'elettrodomestico in lavastoviglie. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.IT Cura e pulizia

Sbrinamento Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali. Sostituzione delle lampade a LED

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un professionista Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G Comparto Tensione Potenza massima Classe di efficienza energetica Modello Frigorifero 12 Vcc 5 W

Inutilizzo per lunghi periodi Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata solo la funzione Holiday o la funzione Fridge Off: Estrarre gli alimenti. Scollegare il cavo di alimentazione. Svuotare e pulire il serbatoio dell'acqua. Pulire l'elettrodomestico come descritto in precedenza. Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno. Avviso Spegnere l'elettrodomestico solo se è strettamente necessario. Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe

danneggiarsi. AVVERTENZA! Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. Non collocare mai l'elettrodomestico orizzontalmente a terra.Cura e pulizia

Pulizia del vassoio per ghiaccio in cubetti

1. Disattivare la funzione della macchina per il ghiaccio tramite il pannello del display,

tenere premuta la maniglia della macchina per il ghiaccio e usare la forza per estrarre la macchina per il ghiaccio.

2. Rimuovere il gruppo della macchina per il ghiaccio dal frigorifero e capovolgere

la macchina per il ghiaccio, in modo che la vaschetta dei cubetti di ghiaccio sia visibile.

3. Tirare la chiusura ovale sulla vaschetta del ghiaccio in direzione della freccia 1.

Inclinare la vaschetta del ghiaccio verso l'alto ed estrarla in direzione della freccia 2.

4. Dopo aver pulito il vassoio, reinserirlo, quindi spingere con decisione la macchina per

il ghiaccio, chiudere il cassetto del congelatore e attivare la funzione della macchina per il ghiaccio, tramite il pannello del display. Precauzioni per l'uso della macchina per il ghiaccio In caso di elettrodomestico appena installato, è necessario attendere 24 ore. Ciò consentirà al comparto congelatore di raffreddarsi, in modo che possa produrre ghiaccio.

• La macchina per il ghiaccio produrrà 8 cubetti di ghiaccio ogni volta; ma la quantità specifica di produzione di ghiaccio dipenderà dalla temperatura interna, dalla frequenza di apertura degli sportelli, dalla pressione dell'acqua, dalla temperatura del comparto congelatore, ecc.

• Per garantire che la vaschetta del ghiaccio si riempia di cubetti di ghiaccio, la vaschetta del ghiaccio dovrebbe essere estratta frequentemente in modo che i cubetti di ghiaccio vengano distribuiti uniformemente.

• È normale che alcuni cubetti di ghiaccio si raggruppino durante la rimozione.

• Quando nel comparto congelatore la temperatura raggiunge o è inferiore a -8 °C, la macchina per il ghiaccio inizierà a produrre ghiaccio (se si sta appena iniziando a utilizzare la macchina per il ghiaccio, o se non è stata utilizzato per produrre ghiaccio da molto tempo, è necessario eliminare diversi cubetti di ghiaccio prodotti per primi, in modo da far fuoriuscire le impurità nella linea dell'acqua.)

• La macchina per il ghiaccio deve essere installata nel frigorifero tramite un fornitore di assistenza autorizzata.

• Non esporre MAI il tubo dell'acqua a temperature inferiori a 0°C per evitare il congelamento.

• Verificare la presenza di perdite nel tubo sciacquando il tubo con acqua, fino a quando l'acqua non scorre limpida.IT Cura e pulizia

• Dopo che l'elettrodomestico è stato collocato nella posizione prescelta, assicurarsi che il tubo dell'acqua sia disposto in modo che non subisca danni a causa di piegature e attorcigliamenti e sia libero da qualsiasi fonte di calore.

• Una volta che la temperatura all'interno del congelatore sarà di -8°C inizierà la produzione di ghiaccio.

• NON toccare l'uscita dei cubetti di ghiaccio con le mani o qualsiasi attrezzo per evitare lesioni o danni.

• NON aggiungere acqua manualmente: si tratta di un sistema idrico automatico. Se la macchina per il ghiaccio è accesa ma l'elettrodomestico non è collegato all'acqua, la macchina per il ghiaccio non funzionerà. Se occasionalmente si sentono suoni insoliti nel frigorifero Di tanto in tanto è possibile sentire dei suoni "scricchiolanti", ma si tratta solo suoni normali che vengono emessi durante la produzione del ghiaccio, quindi non occorre preoccuparsi. Se non si utilizzano spesso i cubetti di ghiaccio I cubetti di ghiaccio "vecchi" diventeranno torbidi e non avranno un sapore fresco; pertanto, pulire periodicamente la vaschetta dei cubetti di ghiaccio e lavarla con acqua tiepida. Prima di riposizionare la vaschetta dei cubetti di ghiaccio, assicurarsi di raffreddarla, altrimenti il ghiaccio si attaccherà ad altre parti della macchina per il ghiaccio e influirà sulla funzione di produzione del ghiaccio. Se la macchina per il ghiaccio nel comparto congelatore non viene utilizzata per lungo tempo Se non viene utilizzata per un lungo periodo, rimuovere la macchina automatica per il ghiaccio ed eventuali cubetti di ghiaccio residui nel comparto per la conservazione del ghiaccio, lavare la vaschetta per i cubetti di ghiaccio e il comparto per la conservazione del ghiaccio con acqua calda, asciugarli con un panno pulito e riporli altrove per aumentare lo spazio di archiviazione. Il serbatoio dell'acqua deve essere rimosso, l'eventuale acqua residua deve essere scaricata. Se la macchina per il ghiaccio nel comparto congelatore non viene utilizzata per lungo tempo La capacità di produzione del ghiaccio è di 0,8 kg/24 ore (questa cifra è il risultato del test in laboratorio a una temperatura ambiente di 25°C). Durante l'uso quotidiano dell'apparecchio, a causa della diversa temperatura ambiente e della pressione dell'acqua, la capacità di produzione del ghiaccio potrebbe variare leggermente. Non conservare i cubetti di ghiaccio, che vengono prodotti durante la prima partita di cubetti dopo l'accensione dell'apparecchio o dopo una pausa prolungata. Gettare questi cubetti. Per consentire alla vaschetta dei cubetti di ghiaccio di riempirsi al massimo della sua capacità, sarà necessario sistemare periodicamente i cubetti di ghiaccio manualmente. Alcuni cubetti di ghiaccio possono attaccarsi quando vengono lasciati cadere nel contenitore: sarà necessario separarli per consentire il massimo utilizzo della ghiacciaia. Gettare i primi lotti di cubetti di ghiaccio se si sta preparando il ghiaccio per la prima volta o se non lo si produce da molto tempo. Se i cubetti di ghiaccio diventano più piccoli, ciò potrebbe suggerire che il filtro è ostruito dalle impurità.Soluzione dei problemi

Soluzione dei pro blemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA! Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema Causa possibile Soluzione possibile Il compressore non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• L'elettrodomestico sta effettuando il ciclo di sbrinamento

• Ciò è normale per lo sbrinamento automatico L'elettrodomestico si aziona frequen- temente o per un periodo di tempo troppo lungo.

• La temperatura interna o esterna è troppo elevata.

• In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.

• L'elettrodomestico è rimasto spento per un certo periodo di tempo.

• Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.

• Uno sportello dell'elettrodomestico non è chiuso ermeticamente.

• Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• L'impostazione della temperatura del comparto congelatore è troppo bassa.

• Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.

• La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.

• Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.

• Non è garantita la circolazione dell'aria necessaria.

• Garantire un'adeguata ventilazione. L'interno del frigorifero è sporco e/o si sentono cattivi odori.

• L'interno del frigorifero deve essere pulito.

• Pulire la parte interna del frigorifero.

• In frigorifero vengono conservati alimenti che producono un odore intenso.

• Avvolgere completamente gli alimenti.IT Soluzione dei problemi

La temperatura nell'elettro- domestico non è sufficien- temente bassa.

• La temperatura impostata è troppo alta.

• Reimpostare la temperatura.

• Sono stati collocati alimenti troppo caldi.

• Gli alimenti devono essere sempre raffreddati prima di conservarli.

• Sono stati collocati troppi alimenti contemporaneamente.

• Non conservare troppi alimenti.

• Gli alimenti sono troppo vicini tra loro.

• Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso. La temperatura nell'elettrodomestic o è troppo bassa.

• La temperatura impostata è troppo bassa.

• Reimpostare la temperatura.

• La funzione Super-Frz/Super-Cool è attiva o rimane attiva troppo a lungo.

• Disattivare la funzione Super-Frz/ Super-Cool Formazione di umidità all'interno del comparto frigorifero.

• Il clima è troppo caldo e troppo umido.

• Aumentare la temperatura.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• Contenitori per alimenti o liquidi rimasti aperti.

• Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. Accumulo di umidità sul frigorifero sulla superficie esterna o tra gli sportelli e il cassetto.

• Il clima è troppo caldo e troppo umido.

• Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.

• Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.

• Accertarsi che lo sportello o il cassetto sia chiuso bene. Presenza di molto ghiaccio e brina nel comparto congelatore.

• Gli alimenti non sono stati confezionati adeguatamente.

• Confezionare sempre gli alimenti.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.

• Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.Soluzione dei problemi

• Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.

• Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto. I lati del vano e la striscia dello sportello si riscaldano.

• È normale. L'elettrodomestico emette suoni anomali.

• L'elettrodomestico non è a livello.

• Regolare i piedini per collocare l'elettrodomestico a livello.

• L'elettrodomestico urta qualche oggetto vicino.

• Rimuovere gli oggetti attorno all'elettrodomestico. Si sente un lieve rumore, simile a quello dell'acqua che scorre.

• È normale. Viene emesso un allarme acustico.

• Lo sportello del comparto frigorifero è aperto.

• Chiudere lo sportello. Viene emesso un lieve sibilo.

• È in funzione il sistema anticondensa

• Ciò evita la formazione di condensa ed è normale L'illuminazione interna o il sistema di raffreddamento non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• Problema della fonte di alimentazione.

• Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.

• La lampada a LED è fuori uso.

• Chiamare l'assistenza per la sostituzione. Per rivolgersi all'assistenza tecnica, visitare il nostro sito web: https://corporate.haier- europe.com/en/ Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: Limitare al massimo l'apertura dello sportello o del cassetto. In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.IT Installazione

Installazione Disimballo

AVVERTENZA! L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. Estrarre l'elettrodomestico dall'imballo. Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. Spazio necessario Spazio minimo quando lo sportello è aperto: L1 = 1076 mm L2 = 1360 mm D1 = 628 mm D2 = 1064 mm

Sezione di ventilazione Per ottenere una ventilazione sufficiente dell'elettro- domestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione.

Allineamento dell'elettrodomestico Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare leggermente il frigorifero all'indietro.

2. Regolare i piedini sul livello desiderato.

Accertarsi che la distanza dalla parete lato cerniera sia almeno 10 cm affinché lo sportello possa aprirsi correttamente.

Avviso: per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incassoInstallazione

1. La stabilità può essere verificata spingendo

diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclina- zione posteriore facilita la chiusura degli sportelli. Regolazione precisa degli sportelli Se gli sportelli sono a livello, attenersi alla procedura seguente: Utilizzo del piedino regolabile Ruotare il piedino regolabile nella direzione indicata dalla freccia per sollevarlo o abbassarlo. Contattare l'assistenza post-vendita se necessario. Avviso: nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi descritti sopra.IT Installazione

Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA! Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia). Ice and Water Il frigorifero Ice and Water e Automatic Ice deve essere installato da un idraulico qualificato o da un tecnico dell'assistenza addestrato e supportato da Haier poiché un impianto idraulico errato può causare perdite d'acqua. Haier appliances declina ogni responsabilità per danni (inclusi danni causati dall'acqua) dovuti a un'installazione o un impianto idraulico difettosi.Installazione

AVVERTENZA! Collegare solo a una fonte di acqua potabile. Il filtro dell'acqua filtra solo le impurità dell'acqua e pulisce e igienizza il ghiaccio. Non è in grado di sterilizzare o distruggere germi o altre sostanze nocive. Se la pressione dell'acqua nel tubo è eccessiva, l'elettrodomestico potrebbe danneggiarsi. Se la pressione dell'acqua nel tubo è superiore a 0,6 MPa, installare un riduttore di pressione. Prima del collegamento, controllare se l'acqua è pulita e limpida.

Avviso: collegamento idrico La pressione dell'acqua fredda deve essere compresa tra 0,15 e 0,6 MPa. La massima lunghezza consentita del tubo idrico è 8 metri. Tubi più lunghi potrebbero influire sui cubetti di ghiaccio e sul contenuto di acqua fredda. La temperatura ambiente deve essere almeno 0 °C. Tenere lontano il tubo idrico da fonti di calore.

1. Collegare l'estremità del tubo (B2) a uno degli

adattatori "D" per la rete idrica.

2. Collegare l'estremità del tubo B1 alla valvola sulla

parte posteriore dell'elettrodomestico.

3. Aprire il rubinetto dell'acqua per accertarsi che

l'impianto non perda, quindi sciacquare il tubo.

AVVERTENZA! Accertarsi sempre che i collegamenti siano saldi, asciutti e privi di perdite. Non schiacciare, piegare o attorcigliare il tubo.IT Dati tecnici

Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Haier Nome / identificativo del modello

Categoria del modello Frigorifero-congelatore Classe di efficienza energetica

Volume totale (litri)

Volume congelatore (litri)

Prestazioni (stelle) Temperatura degli altri comparti > 14 °C Non applicabile Sistema senza formazione di brina

Capacità di congelamento (kg/24 h)

Classe climatica (2) SN-N-ST Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW) C(38) Tempo di aumento della temperatura (h)

Capacità di produzione del ghiaccio 0,8 kg/24 ore Tipo di elettrodomestico Indipendente Altro -Dati tecnici

• Sì (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C Dati tecnici supplementari Tensione / Frequenza 220-240 V ~ / 50 Hz Corrente di ingresso (A) 1,5 Fusibile principale (A)

Assistenza clienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare il rivenditore locale o lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o l'area Service & Support su www.haier.com dove è possibile chiedere assistenza e trovare risposte a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello

Controllare anche la scheda di garanzia fornita con il prodotto. European Call Service-Center Paese* Numero di telefono Costi Haier Italy (IT)

• 14 cent/min su linea fissa

• 14,53 cent/min su linea fissa

• Per altri paesi, fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY *Durata della garanzia dell'elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. *Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello. *Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.Haier Smart Home Co.,Ltd. No.1 Haier Road, Haier Industry Park, Hi-Tech Zone, 266103 Qingdao, Shandong, Cina MADE IN CHINAGebruikershandleiding Koelvriescombinatie

Instalare Despachetare
