MANUALE UTENTE M8 PRO Proscenic

Manuale di istruzioni

Descrizione del Prodotto 67

Istruzioni dell'Installazione 73

Istruzioni per Uso 74

Routinewartung 78

Problemi & Soluzioni ....86

Soluzione del malfuzionante 87

ES

Descrizione del Prodotto

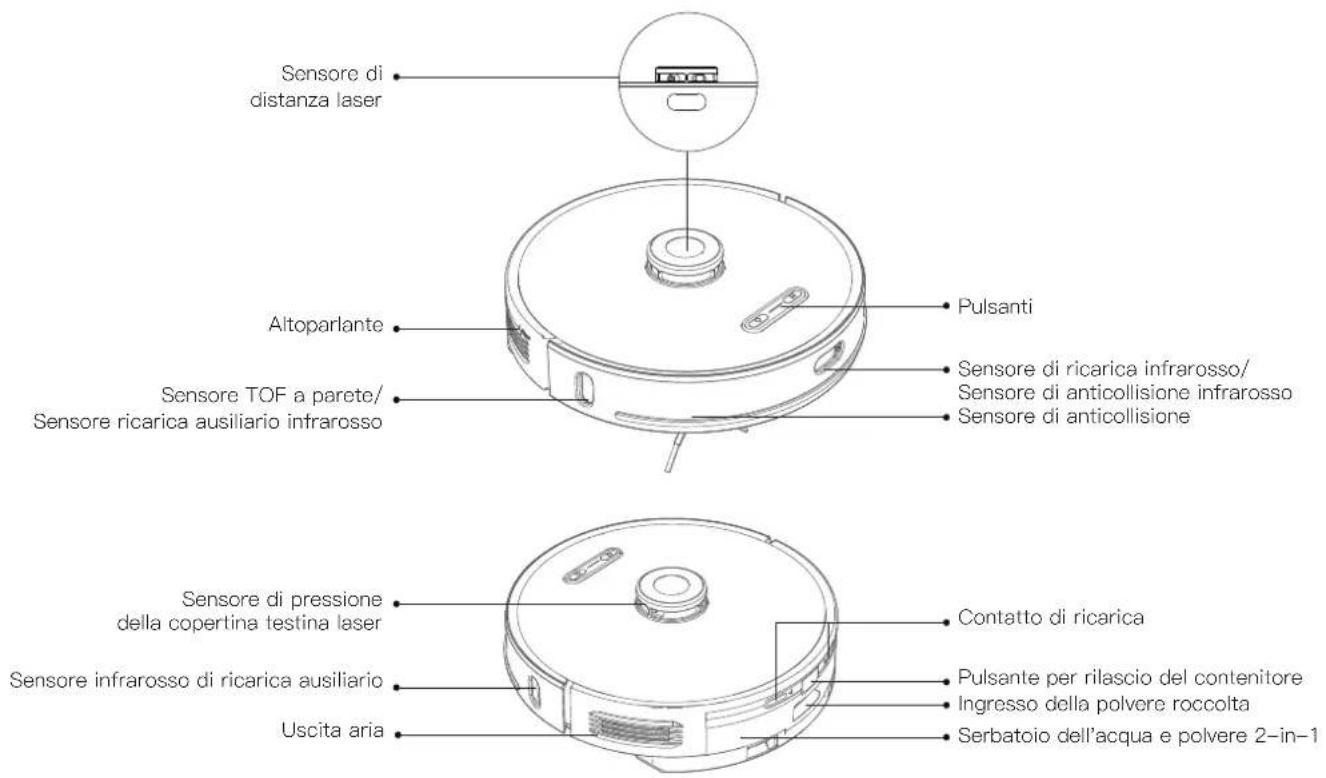

Corpo principale e sensori

Sensore di distanza laser Altoparlante Pulsanti Sensore TOF a parete/ Sensore ricarica ausiliario infrarosso Sensore di pressione della copertina testina laser Contatto di ricarica Sensore infrarosso di ricarica ausiliario Pulsante per rilascio del contenitore Ingresso della polvere roccolta Uscita aria Serbatoio dell'acqua e polvere 2-in-1

Corpo principale

Droscent

Pulsante di accensione/spegnimento

• Tienere premuto a lungo per accendere/premere
  • Brevemente per spegnere

Pulsante di ricarica

• Pulsante di ricarica
- Premere brevemente per avvio/pausa Ricarica
- La luce blu è accesa fissa: Funzionamento normale/Pausa/Standby
- La luce blu lampeggia: In avvio/in configurazione di rete/in aggiornamento di firmware
• La luce gialla lampeggia: Batteria scarica/In ritorno per ricaricare
• La luce verde lampeggia: In ricarica
- La luce verde è accesa fissa: Ricarica completa
• La luce rossa lampeggia rapidamente: Anomala / Guasto
• La luce penta: Spegnimento / Ibernazione

Configurazione di rete

- Durante lo stato di acceso, tenere premuto i pulsanti “ ⏻” e “ ⏱” contemporaneamente per 5 secondi

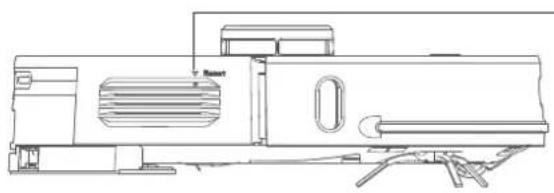

Modalità di accoppiamento del raccoglitore della polvere

- Tenere premuto il pulsante △ per 5 secondi durante l'accensione.

Pulsante per forza spegnimento

• Premere brevemente per spegnere

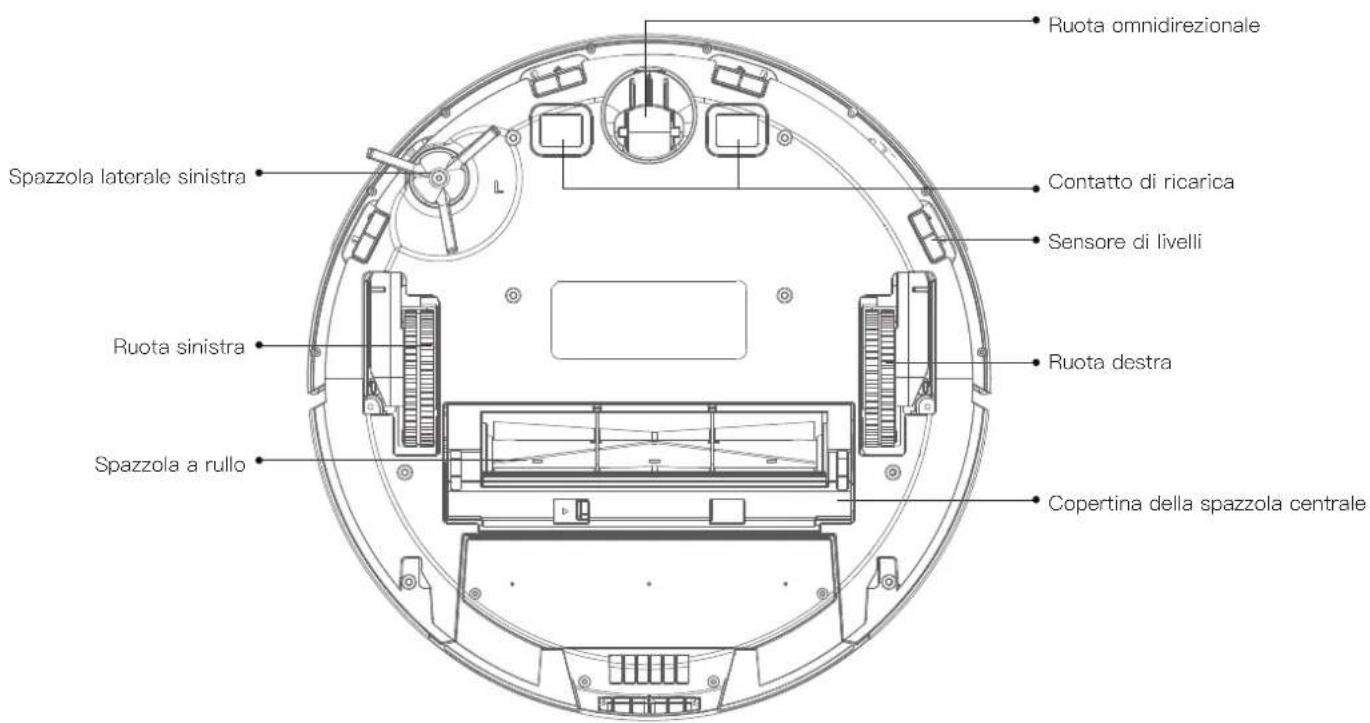

Corpo principale e sensori

Ruota omnidirezionale Contatto di ricarica Sensore di livelli Ruota destra Spazzola a rullo Spazzola laterale sinistra Ruota sinistra Copertina della spazzola centrale

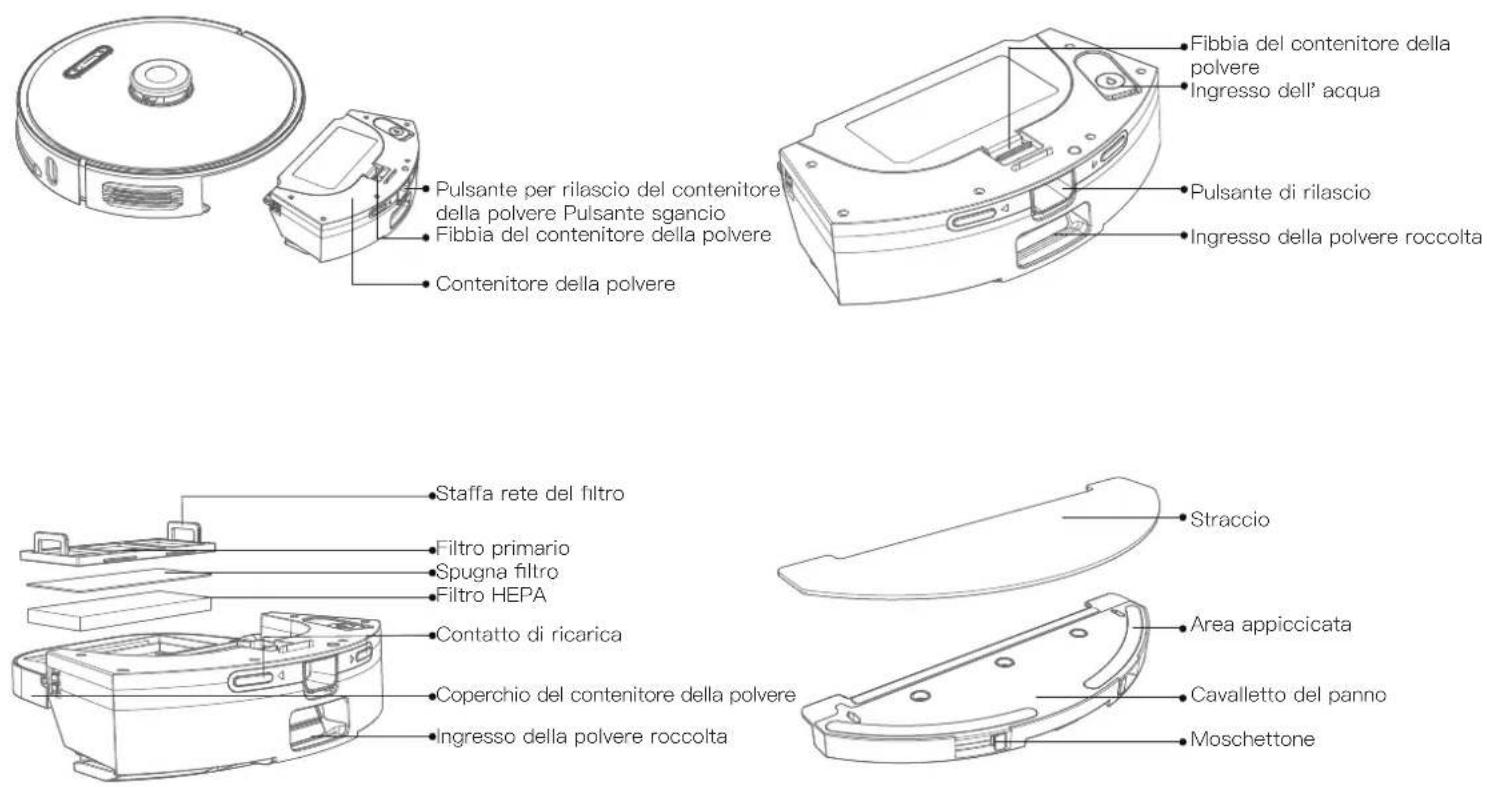

Serbatoio dell'acqua e polvere 2-in-1

Pulsante per rilascio del contenitore della polvere Pulsante sgancio
Fibbia del contenitore della polvere
Contenitore della polvere

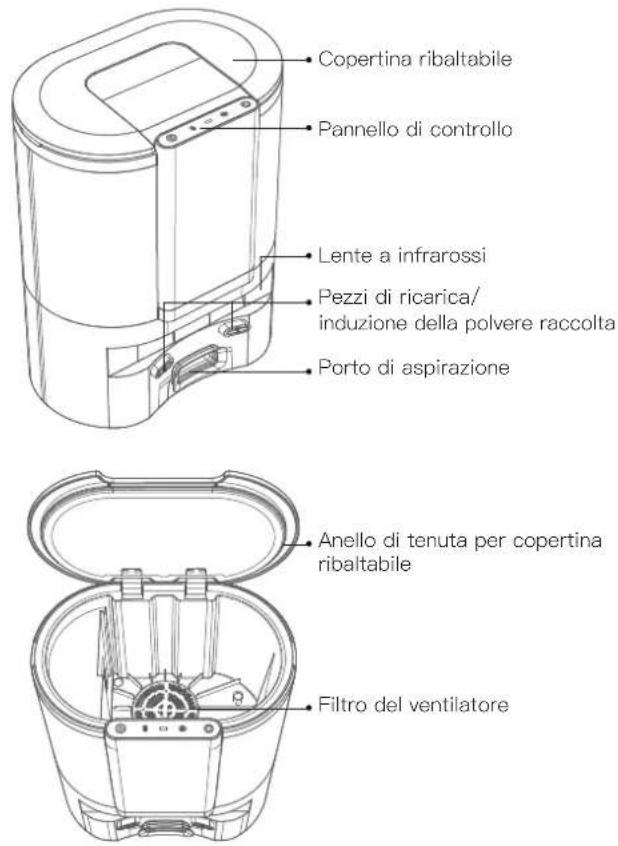

Macchina principale raccoglitore della polvere

Copertina ribaltabile Pannello di controllo Lente a infrarossi Pezzi di ricarica/ induzione della polvere raccolta Porto di aspirazione Anello di tenuta per copertina ribaltabile Filtro del ventilatore

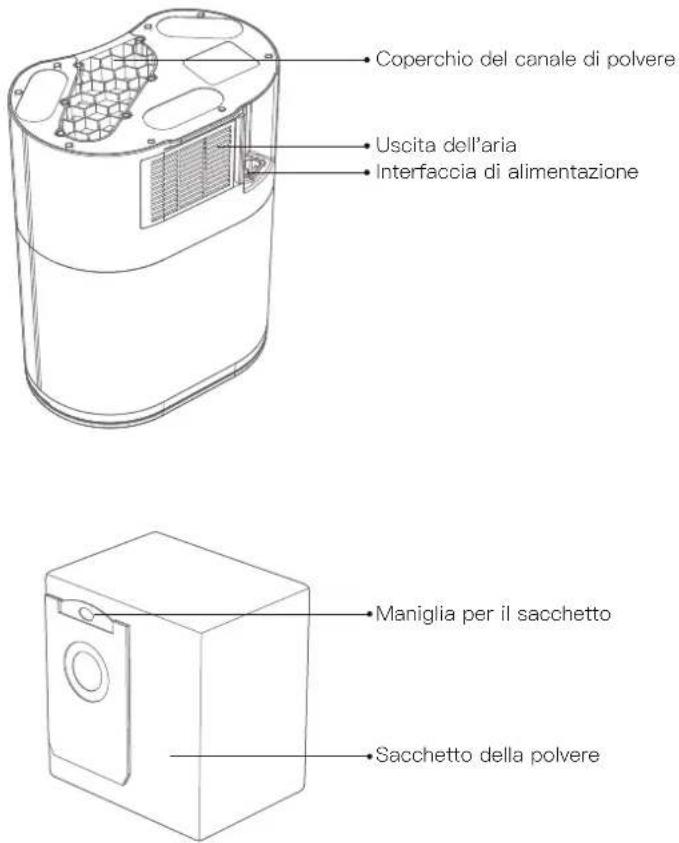

Coperchio del canale di polvere Uscita dell'aria Interfaccia di alimentazione Maniglia per il sacchetto Sacchetto della polvere

Macchina principale raccoglitore della polvere

• Pressa breve: Avviare/pausare la pulizia
• Pressa lunga per 3s: Pluzia a punti

Pulsante di richiamo(richiamare il robot)

- Pressa breve: Richiamare (robot) per roccolta della polvere e ricarica - Pressa lunga per 3s: Un tasto per raccogliere la polvere e continuare a pulire il punto interrotto

\* Indicatore del ventilatore

- Luce verde sempre accesa: nel corso raccolta della polvere - Luce rossa lampeggiante: Surriscaldamento del ventilatore / malfunzionamento del ventilatore/ Coperchio aperto(o non si chiude bene

□ Indicatore di ricarica

- Luce verde per respirare: Ricarica - Luce verde sempre accesa: Ricarica completa

Indicatore del sacchetto della polvere

- Luce verde sempre accesa: Sacchetto della polvere pieno / canale della polvere bloccato - Luce rossa lampeggiante: Sacchetto della polvere mancante/non in posizione

Istruzioni dell'Installazione

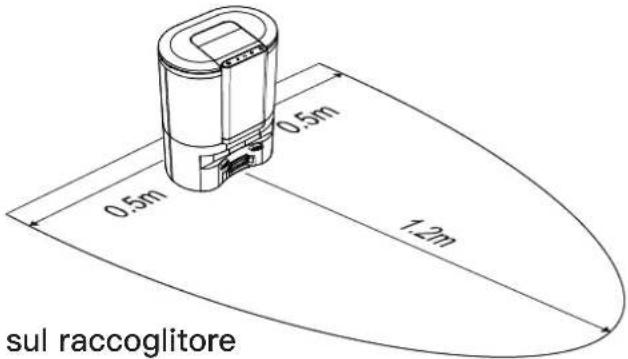

Installare il raccoglitore della polvere

1. Il raccoglitore della polvere deve essere posizionato su un terreno piano a più di 6 cm dalla parete.

6cm dal parete

1. Assicurarsi che ci sia uno spazio di più di 1.2m nella parte anteriore e più di 0.5m su entrambi i lati del raccoglitore della polvere.

0.5m 0.5m 1.2m sul raccoglitore

Informazioni sul raccoglitore della polvere

Il raccoglitore della polvere è progettata per raccogliere la polvere e caricare il robot pulitore;

Un nuovo sacchetto della polvere è stato installato quando il raccoglitore della polvere si produceva nella fabbrica;

Quando la pulizia è completa, il vostro robot aspirapolvere ritorna automaticamente al raccoglitore della polvere, che raccoglie lo sporco e la polvere e ricarica il robot.

Istruzioni per Uso

Istruzioni del robot aspirapolvere

Accensione/Spegnimento

Tenere premuto il pulsante ⏻, il robot va in standby. Dopo l'avvio, tenere premuto il pulsante ⏻ per spegnero.

Nota: quando il robot è in ricarica sulla base di ricarica, si accenderà automaticamente, non può essere spento durante la ricarica.

Pulizia/Pausa

In modalità accesa, premere brevemente il pulsante ⏻ per inizia la pulizia completa casa.

Premere qualsiasi pulsante per mettere in pausa durante la pulizia.

Nota: Si raccomanda che il robot inizi a pulire dalla base di ricarica;

Se la batteria è troppo scarica, la polizia non iniziera. Si prega di ricaricare e poi avviare la pulizia:

So l'elettricità è insufficiente durante il processo di pulizia, il robot tornerà automaticamente alla stazione di ricarica per la ricarica;

Una volta completamente ricaricata la batteria, tomerà automaticamente al punto di interruzione per riprendere la pulizia.

Ricarica

Ricarica automatica: il robot torna automaticamente alla base per caricare una volta terminata la pulizia o quando la batteria è quasi scarica. Ricarica manuale: premere il pulsante ▶ per iniziare la ricarica; quando il robot è spento, si può fare ritornare il robot manualmente alla base di ricarica per la ricarica.

In caso di inoperazione per più di 20 minuti, il robot andrà automaticamente in modalità dello stato sonno.

Nota: Il non va in stato sonno durante la ricarica; Spognerà automaticamente dopo che il sonno sarebbe durato fino ad assenza di elettricità.

Istruzioni del raccoglitore della polvere

Pulsante Accensione/Pausa Pulsante di richiamo (richiamare il robot)

Pressa breve: Avviare/pausare la pulizia

Pressa lunga per 3s: Pluzia a punti

Pressa breve: Richiamare (robot) per roccolta della polvere e ricarica Pressa lunga per 3s: Un tasto per raccogliere la polvere e continuare a pulire il punto interrotto

Accoppiamento tra raccolittore della polvere e robot (Accoppiamento in fabbrica di default)

1. Premere i pulsanti e della raccoglittore per 5s: aprire la modalità di accoppiamento del collettore di polveri, i tre LED del collettore di polveri lampeggiano in verde.
2. Premere il pusante Ⓧ dell'unità principale robot per 5s: Il robot entra in modalità di accoppiamento e la luce verde dell'unità principale del robot lampeggia.
3. Posizionare il robot il raccoglitore della polvere per la ricarica e le indicazioni vocali dopo il successo dell'accoppiamento.

Connessione al cellulare

① Connessione alla WiF sul cellulare;

③ Aggiungi dispositivo, scegliere il robot "M8 PRO";

⑤ Selezionare il Wi-Fi connesso del telefono e inserisci la password Wi-Fi;

⑦ Torna all'APP e attendere il completamento della rete di distribuzione.

② Scansionare il codice QR sotto o cercare "ProscenicHome" nello store mobile per scaricare la app, registrare e accedere all'account;

④ Tienere premuto il pulsante “💡” e ““💡” per 5 secondi per andare in configurazione di rete.

⑥ Andare alla lista WLAN del cellulare e selezionare la connessione al dispositivo hotspot "Proscenic-XXXX";

C:\WINDOWS WLAN Process: 000 WLAN

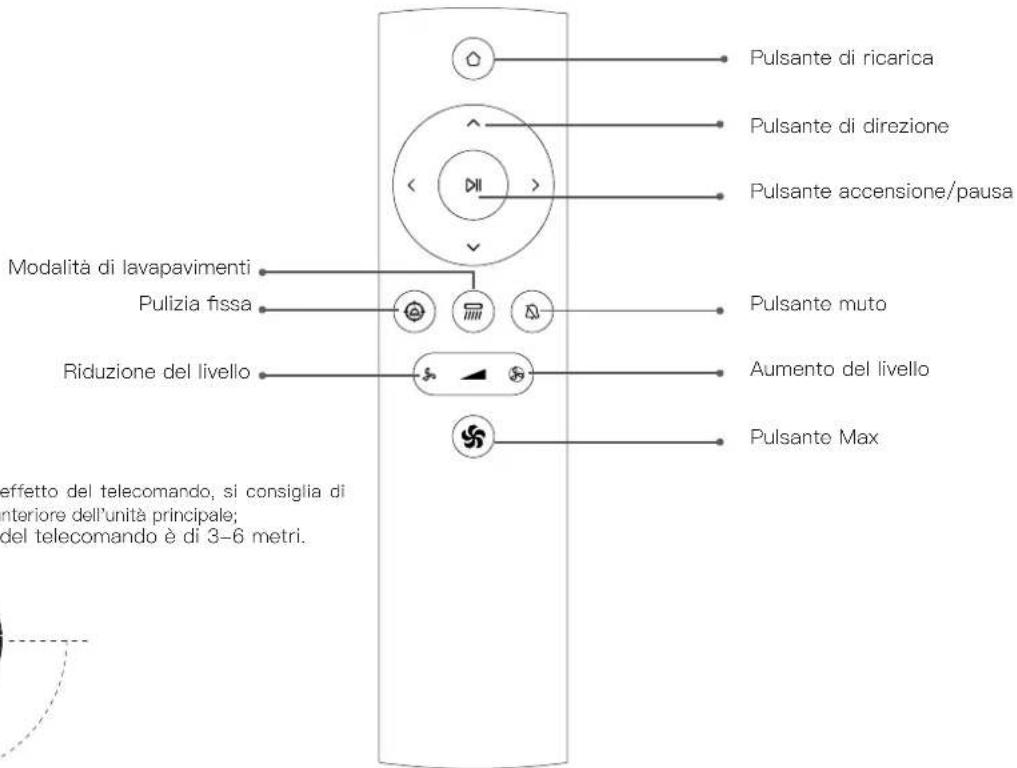

Telecomando

Pulsante di ricarica Pulsante di direzione Pulsante accensione/pausa Modalità di lavapavimenti Pulizia fissa Pulsante muto Riduzione del livello Aumento del livello Pulsante Max effetto del telecomando, si consiglia di interiore dell'unità principale; del telecomando è di 3–6 metri.

Nota:
1. Per garantire il miglior effetto del telecomando, si consiglia di utilizzarlo nella parte anteriore dell'unità principale;
2. La distanza effettiva del telecomando è di 3-6 metri.

All'interno dell'area 3-6 metri

Serbatoio dell'acqua e polvere 2-in-1

① Aprire il tappo di gomma del serbatoio dell'acqua e riempire il serbatoio dell'acqua con acqua, fissare il tappo di gomma;

③ Inserire il panno nel porta straccio e fissarlo al velcro;

② Installare il serbatoio dell'acqua nell'unità principale del robot secondo la direzione indicata nel diagramma e assicurarsi che la clip sia in posizione;

④ Premere con le mani le clip su entrambi i lati del portapanni e spingerlo nella parte inferiore dell'unità principale del robot orizzontalmente nella direzione indicata.

* Per la pulizia iniziale si consigliano gli stracci del sito No. * Se hai la moquitto a casa, allostito un muro virtuale nell'app.

Routinewartung

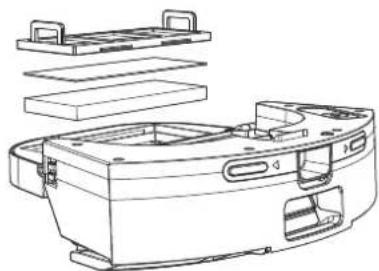

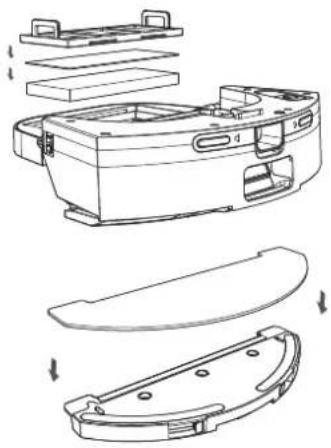

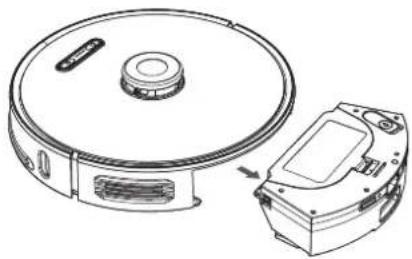

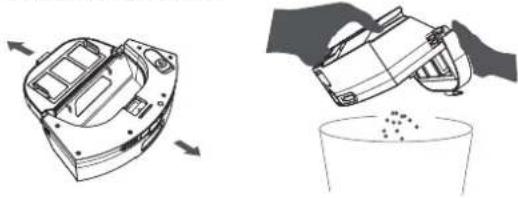

Serbatoio dell'acqua e polvere 2-in-1 (pulizia settimanale consigliata)

① Premere il pulsante di rilascio della cassetta per rimuovere la cassetta;

② rompere la scatola della polvere e scaricare i rifiuti del contenitore della polvere;

③ Rimuovere il filtro preliminare, la spugna e il filtro HEPA, pulire la superficie con una spazzola per la pulizia, sciacquare il filtro e il contenitore della polvere con acqua e lasciare asciugare;

④ Rimuovere il panno, sciacquare con acqua e asciugare al sole;

⑤ Versare l'acqua rimanente dal serbatoio dell'acqua e asciugare il serbatoio;

⑥ Dopo che il filtro, il contenitore della polvere, il panno ed il serbatoio dell'acqua si sono asciugati, rimetterli insieme per l'uso.

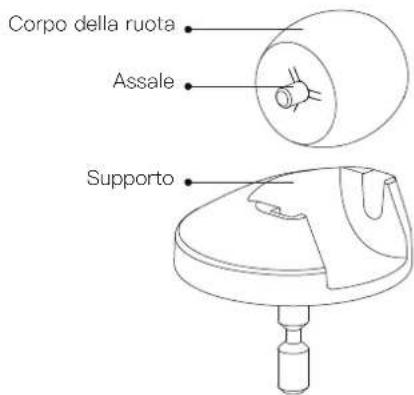

Ruota Universale (Pulizia consigliata mensile)

1. Capovolgere il corpo principale ed estrarre verso sù la ruota universale;
2. Pulire i capelli e la spazzatura sulla ruota, sull'asse, sul supporto;
3. Reinstallare la ruota universale e premere saldamente.

Nota: lavare la ruota con acqua, asciugarla e rimetterla.

Corpo della ruota Assale Supporto

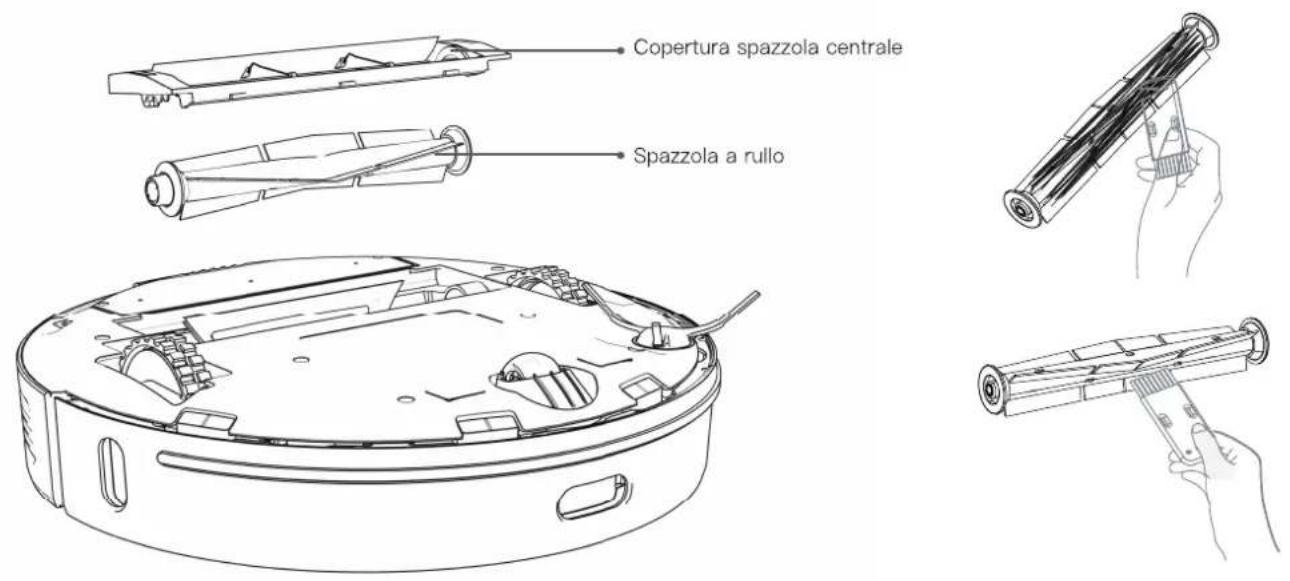

Spazzola principale (Pulizia settimanale consigliata)

① Girare Il corpo principale, premere le due fibbie sinistra e destra irimuovere la copertura della spazzola centrale;
② Rimuovere il rullo verso l'altra direzione e pulire eventuali capelli e detriti con una spazzola;
③ Posizionare nuovamente il rullo reinserire le tre gambe della copertura per la spazzola centrale negli slot, premere e fissare le fibbie.

Nota: seconda dell'applicazione, si raccomanda di sostituire la spazzola principale ogni 6–12 per assicurare l'effetto pulente.

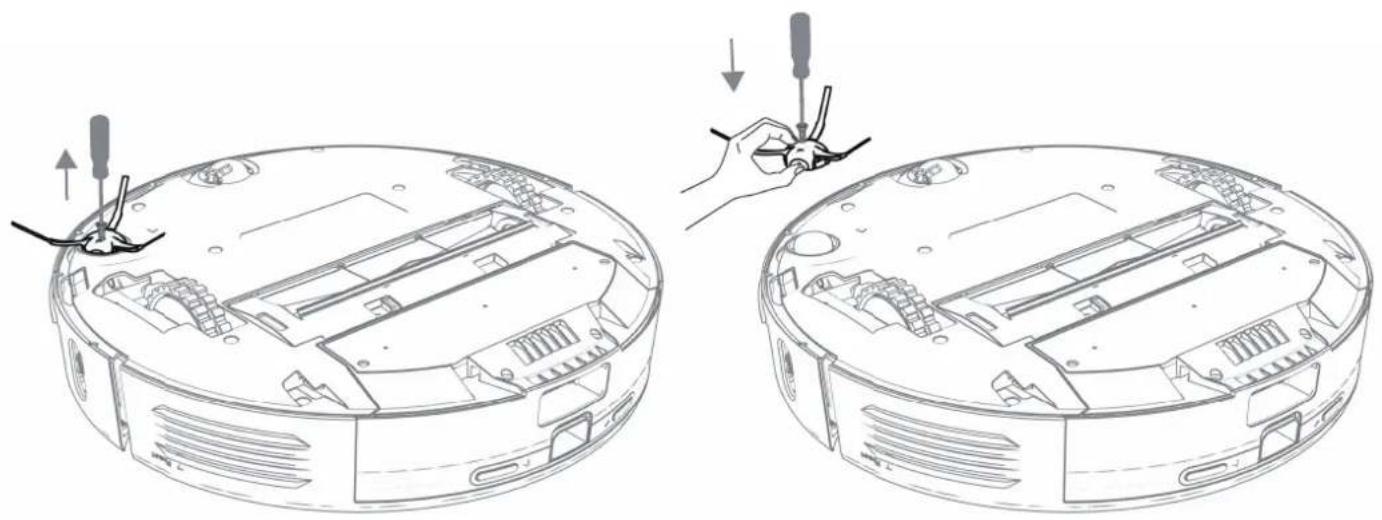

Spazzola laterale (pulizia settimanale consigliata)

① Usare un cacciavite per svitare le 2 viti delle spazzole laterali e rimuovere le 2 spazzole laterali.
② Dopo aver pulito eventuali peli capelli e detriti sulla spazzola laterale, riposizionare la spazzola laterale.

Nota: seconda dell'applicazione, si raccomanda di sostituire la spazzola laterale ogni 3–6 per assicurare l'effetto pulente.

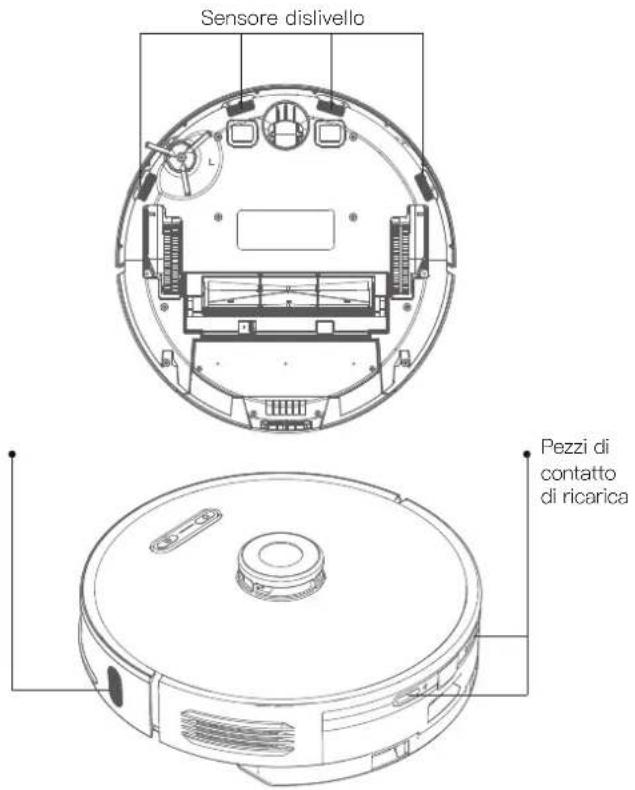

Corpo macchina e sensore (raccomandato mensile)

Ulire il sensore sull'unità principale con un panno morbido asciutto, inclusi:

① 4 sensori dislivelli sul fondo dell'unità principale
② Sensore parete sulla parte destra dell'unità
③ Sensore di ricarica ausiliario infrarosso
④ Pezzi elettrodi della parte posteriore dell'unità principale del robot

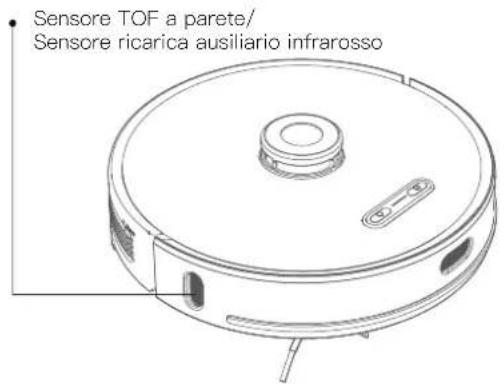

Sensore TOF a parete/ Sensore ricarica ausiliario infrarosso

Sensore infrarosso di ricarica ausiliario

Sensore dislivello Pezzi di contatto di ricarica

Il sacchetto della polvere

Quando il sacchetto della polvere è pieno, l'indicatore del sacchetto della polvere è sempre accesa in verde, si prega di sostituire il sacchetto della polvere con uno nuovo. Si raccomanda di sostituire il sacchetto della polvere una volta ogni 6–8 settimane.

Aprire la Copertina ribaltabile

Tirare su il sacchetto della polvere

Gettare via il vecchio sacchetto della polvere

Sostituire con un sacchetto della polvere

Chiudere la copertína

*Nota: il dispositivo di fissaggio sigilla la polvere e i detriti nel sacchetto della polvere.

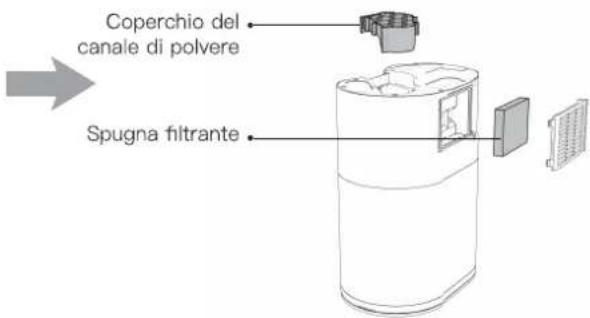

| Pulizia del canale della polvere

①. * Quando l'indicatore lampeggia e il sacchetto della polvere non è pieno, staccare la spina del raccoglitore della polvere, capovolgere il raccoglitore della polvere, girare il raccoglitore della polvere sottosopra, rimuovere le viti con un cacciavite secondo lo schema e aprire il coperchio del canale della polvere per pulire il materiale estraneo.
②. Aprire l'uscita dell'aria sul retro del depolveratore, pulire la spugna del filtro e rimetterla a posto.

* Non smontare con la forza, utilizzare un cacciavite per rimuovere le viti. Si prega di utilizzare un cacciavite per rimuovere le viti.

Coperchio del canale di polvere Spugna filtrante

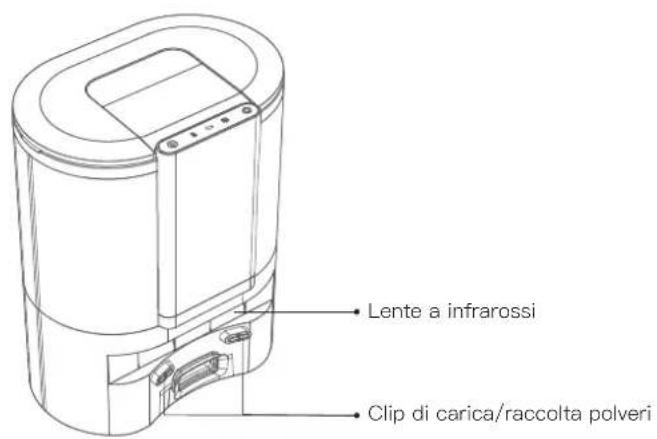

Pulizia della lente a infrarossi e pezzi ricarica/induzione della polvere raccolta del raccoglitore

Controllare se ci sia sporco sulla lente a infrarossi e sui pezzi di ricarica/induzione della polvere raccolta del raccoglitore, pulirli con un panno pulito e asciutto per assicurarsi che siano puliti e privi di sporco. Si consiglia di pulire una volta al mese.

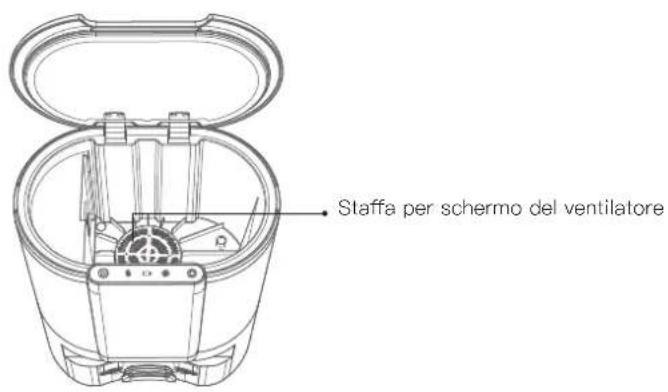

d Pulizia del supporto del filtro del ventilatore

Controllare se il supporto del filtro del ventilatore ha accumuli di lanugine o detriti. In tal caso, pulirlo con una spazzola della pulizia oppure un panno pulito e asciutto, si consiglia di pulirlo una volta mensilmente.

Lente a infrarossi Clip di carica/raccolta polveri

Staffa per schermo del ventilatore

Paramètres de base

Macchina Macchina principale raccoglitore della polvere

Nome Parametri
Dimension 350mmx 350mmx98mm
Peso del prodotto ≈ 3.6kg
Tensione nominale 14.4V	==
Potenza nominale 50W
Capacità batteria 5200mAh

Nome Parametri

Dimension 282mmx361mmx202mm

Valutazione di potenza 1050W

Valutazione di ingresso 100-240V ~50/60Hz

Valutazione di uscita DC24V 1.2A ==

Problemi & Soluzioni

Tipo di domanda Soluzione Solution
Impossibile accendere	La batteria è quasi scarica, ricaricare prima dell'accensioneLa temperatura dell'ambiente è bassa (inferiore a 0 °C) o troppo alta (superiore a 50 °C)
Impossibile avviare la pulizia La batteria è	quasi scarica, ricaricare prima dell'avvio
Ricaricare impossibile	Ci sono troppi ostacoli vicino alla base di ricarica. Posizionare la base di ricarica in uno spazio apertoIl robot è troppo distante dalla base di ricarica. Cercare di posizionare l'unità principale vicino alla base di ricarica
Comportamento anormale Riaccendere dopo spegnimento
Rumore anormale durante la pulizia	Potrebbero esserci oggetti estranei avvolti attorno alla spazzola ad uno, alla spazzola laterale o la ruota sinistra/destra, si prega di pulire dopo lo spegnimento
Diminuzione della capacità di pulizia o perdita della polvere	Contenitore della polvere è pieno, si prega di pulirloComponente filtro è boccata, si prega di pulirliLa spazzola a rullo è svolta avvolta da capelli o peli animali, si prega di pulirla
Impossibile connettersi al WiFi	Il segnale Wi-Fi è insufficiente, assicurarsi che la macchina sia in un'area con buona copertu- ra del segnale Wi-FiConnessione Wi-Fi è anormale, reimpostare il Wi-Fi e scaricare la ultima app. Cercare di connettersi di nuovo
Pulizia dell'interruzione impossibile	Confermare che il telefono non sia in modalità non disturbare, non continuerà la scansione in questa modalitàriempire manualmente o inserire il robot sulla base di ricarica
Impossibile tornare alla base di ricarica dopo la pulizia o spostare la posizione	Dopo la pulizia a punto fisso o un lungo spostamento di posizione, la macchina dovrà rigenerare la mappa. Se la base di ricarica è distante, potrebbe non essere in grado di ricaricarsi automati- ca- mente. Si prega di posizionare manualmente la macchina sulla base di ricarica per la ricarica
Ricarica impossibile	Assicurarsi che ci sia abbastanza spazio attorno alla base, e che non ci sia polvere o ostruzioni sulla superficie della base
La pulizia programmata non funziona	confermare che dispositivo sia connesso alla rete. Se il dispositivo non è connesso alla rete, non si può sincronizzare la pulizia programmata richiesta
Il robot è sempre inello stato offline	Assicurarsi che l'attrezzatura di rete funzioni positivamente e di essere sempre sotto copertura Wi-Fi
Il cellulare non riesce ad accoppiare a dispositivo	Assicurarsi che la base di ricarica e il irobot siano all'interno della copertura Wi-Fi e che il segnale sia buono. Seguire le istruzioni per reimpostare i Wi-Fi e poi abbinare nuova- mente

Soluzione del malfuzionante

Macchina

Messaggio di errore Soluzione
Anormale 1. Confermare che il radar laser non sia bloccato	Controllare o rimuovere oggetti estranei attorno al coperchio o spostare il dispositivo in una nuova posizione e riavviare
Anormale 2. Pulire il sensore dislivello spostare in una nuova posizione per iniziare	Pulire il sensore dislivello e riprovare (vedi manuale per posizione sensore)
Anormale 3. Forte campo magnetico rilevato, spostare in una nuova posizione e riprovare	Spostare la macchina in una nuova posizione e riprovare
Anormale 4. Controllare e pulire il sensore di collisione da oggetti estranei	Provare a premere la ram e pulire l'oggetto estraneo, puoi riprovare
Anormale 5. Temperatura macchina anormale. Attendere che la temperatura torni a livello nor-male	Temperatura della macchina troppo alta o troppo bassa. Attendere fino a che la temperatura non torna a livelli normali prima dell'uso
Anormale 6. Carica anormale. Pulire l'area di contatto di ricarica	Controllare di usare l'adattatore originale. Controllare che la base di ricarica sia in posizione orizzontale

Macchina principale raccoglitore della polvere

Questo prodotto indicherà lo stato attuale del prodotto attraverso l'indicatore luminoso sulla parte superiore dell'unità principale del robot:

Stato dell'Indicatore	Guasti comuni Risoluzioni
luce rossa lampeggiante	Surriscaldamento del ventilatore / malfunzionamento del ventilatore/ Blocco dell'ingresso della polvere roccolta/Coperchio aperto(o non si chiude bene	1. La frequente raccolta della polvere porta alla protezione dal surriscaldamento del ventilatore o al malfunzionamento del ventilatore, si raccomanda di provare di nuovo la raccolta della polvere dopo 30 minuti.2. Pulire i detriti nell'ingresso della polvere roccolta del fondo del robot e nel raccoglitore della polvere3. Togliere l'alimentazione del raccoglitore della polvere. Capovolgere il raccoglitore della polvere, controllare che il coperchio inferiore del canale della polvere non ha blocco di corpi estranei. Utilizzare un cacciavite per rimuovere le viti e aprire il coperchio del canale della polvere per pulire eventuali corpi estranei.
luce rossa lampeggiante	Sacchetto di polvere pieno / Sacchetto di polvere non installato / Sacchetto di polvere non in posizione / Coperchio aperto(o non si chiude bene	1. Sostituzione del sacchetto di polvere con altro nuovo.2. Controllare se il sacchetto di polvere manca, In caso affermativo, Installare il sacchetto di polvere.3. Verificare che il sacchetto della polvere sia installato correttamente e in posizione.4.Assicurarsi che il coperchio del raccoglitore della polvere sia completamente chiuso, sigillato in modo sicuro, e che il robot spazzino sia stato posizionato sul raccoglitore di polvere da caricare, e tentare di raccogliere la polvere una volta. Il metodo per attivare manualmente la raccolta della polvere è il seguente:Premere brevemente il pulsante di accensione/spegnimento del robot, attendere che il robot lasci il raccoglitore della polvere, premere un pulsante qualsiasi sul robot per mettere in pausa, e poi premere per 3s, l'unità principale del robot tomerà al raccoglitore della polvere per iniziare a raccogliere la polvere, e dopo aver raccolto la polvere, il robot verrà caricata automaticamente.
lampeggiante	Accoppiamento fallito /ineguagliato	1. Premere a lungo i pulsanti e del raccoglitore della polvere per 5s: aprire la modalità di accopplamento del collettore di polveri, le tre spie luminose del collettore di polveri lampeggiano in verde.2.. Premere il pulsante dell'unità principale del robot per 5s: Il robot entra in modalità di accopplamento, la luce verde dell'host lampeggia.3. Posizionare l'unità principale del robot sul raccoglitore della polvere per la ricarica e la voce chiede di eseguire l'accopplamento con successo.
