BEDIENUNGSANLEITUNG M8 PRO Proscenic

Produktbeschreibung 23

Installationshinweise 29

Gebrauchsanweisung ....30

Routinewartung 34

Grundlegende Parameter 41

Häufige Probleme 42

Fehlerbehebung .....43

FR

Laser-Entfernungsmesser Lautsprecher An der Wand montierter TOF-Sensor / Infrarot-Zusatzladesensor Taste Infrarot-Ladesensor / Infrarot-Antikollisionssensor Kollisionssensor Drucksensor für Laserkopfhaube Infrarot-Zusatzladesensor Luftaustritt Ladekontakte Entriegelungstaste für Staubbehälter Staubsammelanschluss 2-in-1-Staubbehälter mit Wassertank

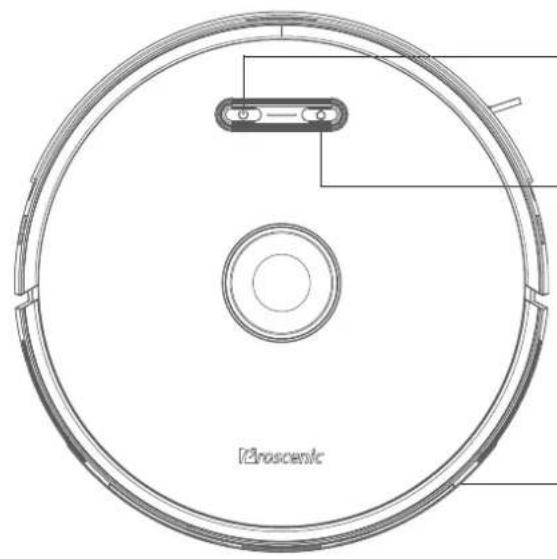

Saugroboter

Droscent

• Langes Drücken zum Einschalten / Kurzes Drücken zum Ausschalten
  • Reinigung starten / anhalten

Aufladen-Taste

• Kurzes Drücken Rückladung starten/anhalten
- Blaues Licht leuchtet: Normaler Betrieb / Pause / Standby
- Blaues Licht blinkt: beim Einschalten / Netzwerkkonfiguration / Firmware-Aktualisierung
• Gelbes Licht leuchtet: Akku schwach / Nachfüllen
• Grünes Licht blinkt: Laden
- Grünes Licht leuchtet: voll aufgeladen
- Rotes Licht blinkt beim Laden: Ausnahme / Fehler
• Aus: Herunterfahren / Ruhezustand

- Halten Sie bei eingeschaltetem Gerät die Tasten ⏻ und ⏱ gleichzeitig 5 Sekunden lang gedrückt

Staubsammel–Pairing–Modus

- Halten Sie beim Einschalten die Taste ⬆ 5 Sekunden lang gedrückt

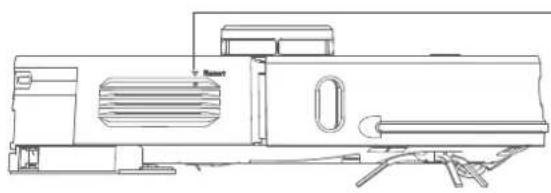

Taste zum erzwungenen Runterfahren

• Zum Ausschalten kurz drücken

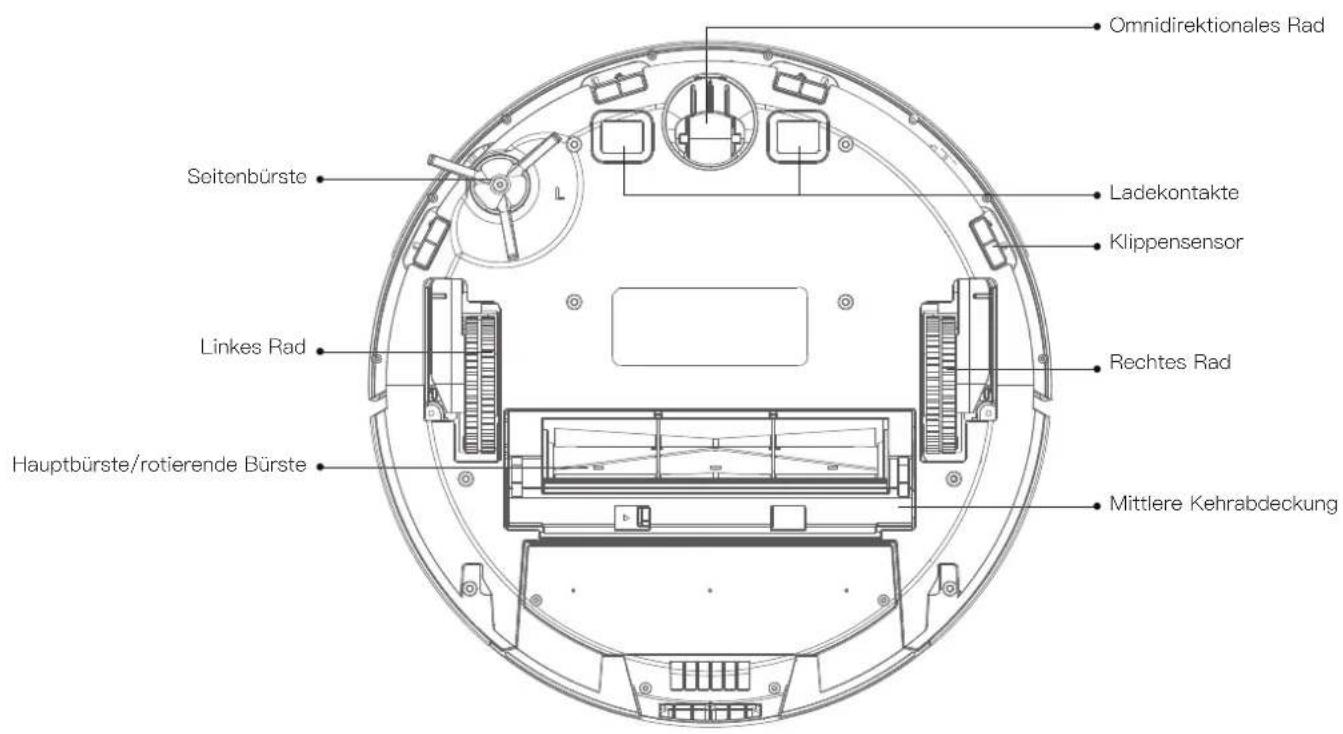

Saugroboter und Sensor

Omnidirektionales Rad Ladekontakte Klippensensor Rechtes Rad Mittlere Kehrabdeckung Seitenbürste Linkes Rad Hauptbürste/rotierende Bürste

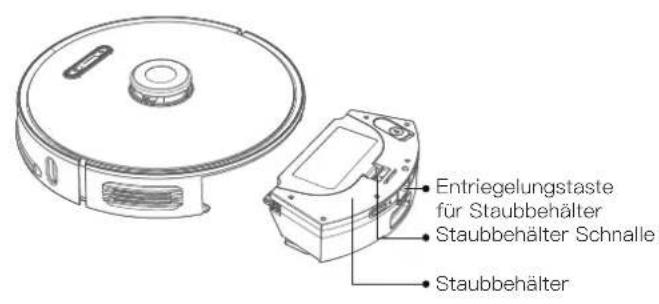

2-in-1-Staubbehälter mit Wassertank

Entriegelungstaste für Staubbehälter Staubbehälter Schnalle Staubbehälter

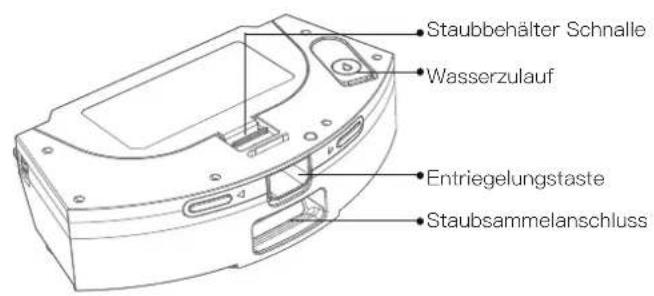

Staubbehälter Schnalle Wasserzulauf Entriegelungstaste Staubsammelanschluss

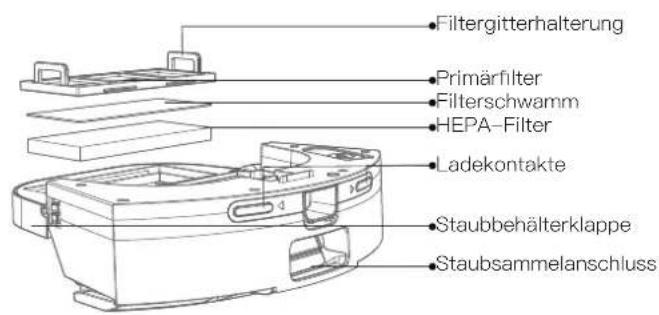

Filtergitterhalterung Primärfilter Filterschwamm HEPA-Filter Ladekontakte Staubbehälterklappe Staubsammelanschluss

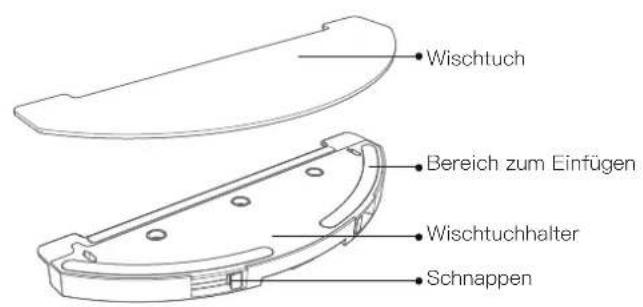

Wischtuch Bereich zum Einfügen Wischtuchhalter Schnappen

Staubsammler/Absaugstation

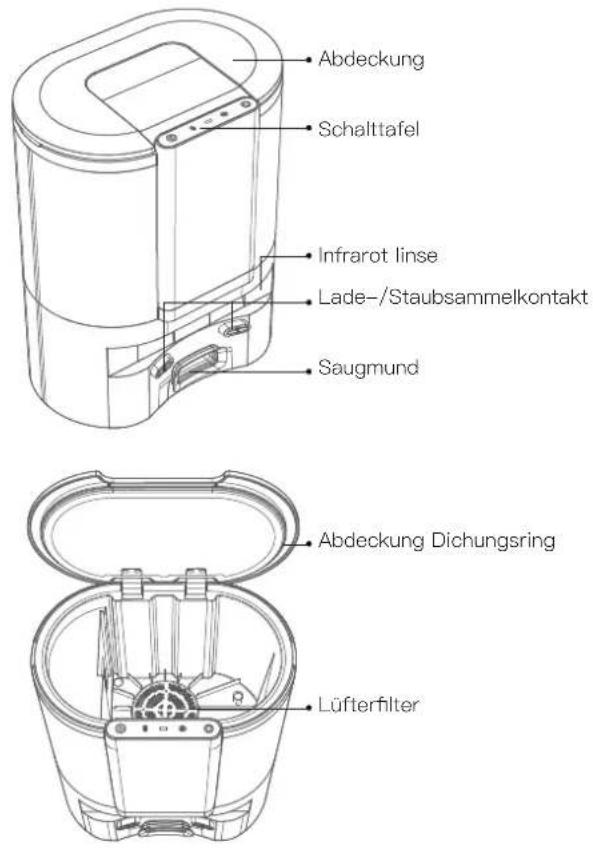

Abdeckung Schalttafel Infrarot linse Lade-/Staubsammelkontakt Saugmund Abdeckung Dichungsring Lüfterfilter

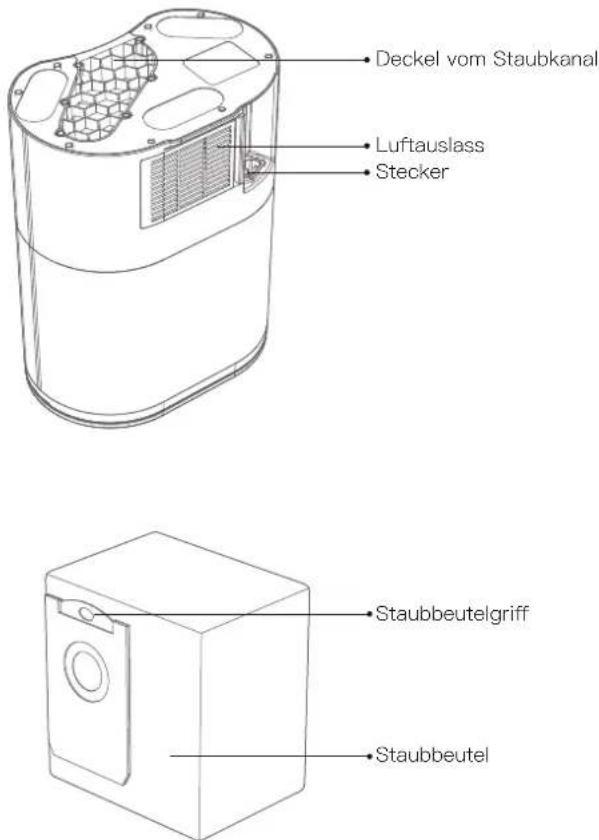

Deckel vom Staubkanal Luftauslass Stecker Staubbeutelgriff Staubbeutel

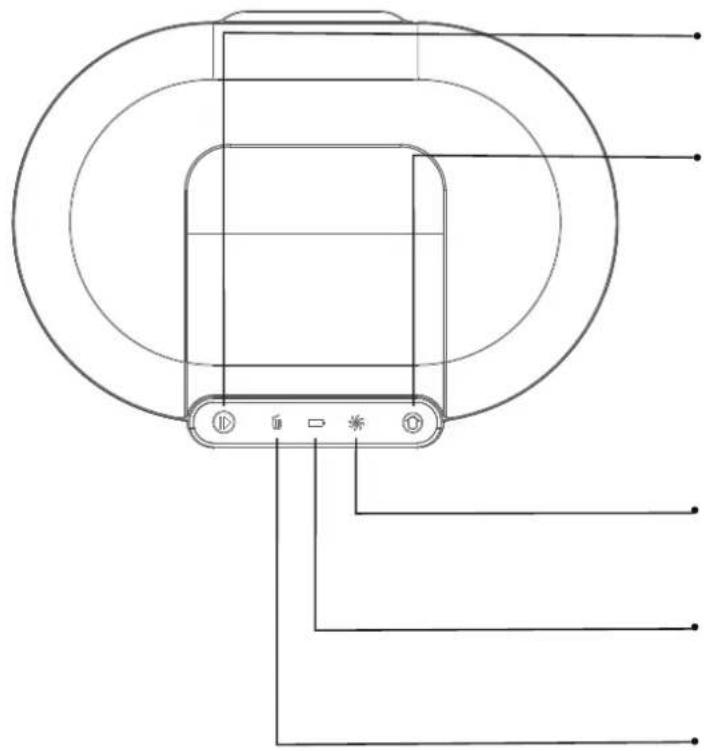

Staubsammler/Absaugstation

• Kurz drücken: Automatische Reinigung starten / Reinigung anhalten
  • 3s gedrückt halten: Spotreinigung starten

Home-Taste

• Kurz drücken: Rückkehr zum Staubsammeln und Ladung
• Drücken und 3s halten: Zurück zum Staubsammeln, Aufladen und Fortsetzen

Lüfteranzeige

• Grünes Licht leuchtet: Im Staubsmammeln
• Rotes Licht blinkt schnell: Überhitzung des Lüfters / Ausfall des Lüfters / Abdeckung nicht geschlossen

□ Ladestandanzeige

• Grünes Licht atmet blinkend: Aufladen
  • Durchgehend grünes Licht: Voll aufgeladen

Staubbeutelanzeige

• Grünes Licht leuchtet: Der Staubbeutel ist voll / der Staubkanal ist verstopft
• Rotes Licht blinkt schnell: Der Staubbeutel fehlt / ist nicht angebracht

Installationshinweise

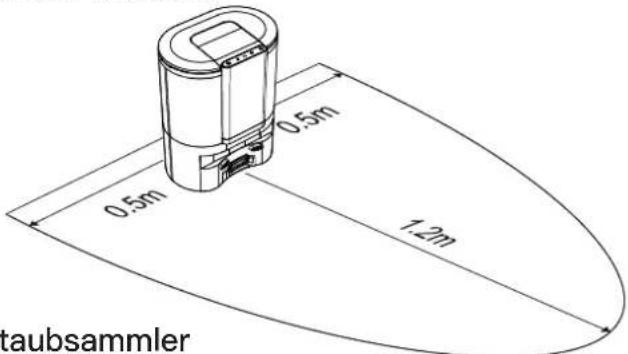

Inbetriebnahme des Staubsammler

1. Der Staubsammler sollte mehr als 6 cm von der Wand entfernt auf ebenem Boden aufgestellt werden.

6cm von der Wand entfernt

1. Stellen Sie sicher, dass an der Vorderseite ein Abstand von mehr als 1.2 m und an beiden Seiten des Staubsammlers ein Abstand von mehr als 0.5 m vorhanden ist.

0.5m 0.5m 1.2m taubsammler

Über Ihren Staubsammler

Der Staubsammler ist dafür ausgelegt, den Staub vom Saugroboter zu sammeln und ihn aufzuladen;

Ein neuer Staubbeutel wurde eingesetzt, als der Staubsammler das Werk verließ;

Saugroboter automatisch zum Staubsammler zurück, der Schmutz und Staub sammelt und den Roboter wieder auflädt.

Gebrauchsanweisung

Verwendung des Saugroboters

Ein- / Ausschalten

Halten Sie die Taste (☑) gedrückt, um das Gerät einzuschalten. Der Saugroboter wochselt in den Standby-Modus. Halten Sie nach dem Booten die Taste (☑) gedrückt, um das System herunterzufahren. Hinweis: Wenn der Saugroboter auf der Staubauffanggerät geladen wird, wird er automatisch eingeschaltet und kann während des Ladevorgangs nicht ausgeschaltet werden.

Reinigen / Pause

Drücken Sie im eingeschalteten Zustand kurz die Taste (☐), um die Reinigung des gesamten Hauses zu starten.

Drücken Sie eine beliebige Taste, um die Reinigung anzuhalten.

Hinweis: Es wird empfohlen, dass der Saugroboter mit der Reinigung von der Staubauffanggerät aus beginnt.

Wenn der Akku zu schwach ist, startet die Reinigung nicht. Bitte aufladen und dann mit der Reinigung beginnen.

Wenn der Strom während des Reinigungsvorgangs nicht ausreicht, fährt der Saugroboter zum Aufladen automatisch zur Staubauffanggerät zurück.

Aufladen

Automatisches Aufladen: Der Saugroboter fährt automatisch zur Staubauffanggerät zurück, um nach Abschluss der Reinigung oder bei unzureichendem Akku aufgeladen zu werden. Manuelles Laden: Drücken Sie die Taste ☐ um das Aufladen zu starten. Nach dem Ausschalten des Saugroboter können Sie den Saugroboter manuell wieder in die Staubauffanggerät stellen, um es aufzuladen. Hinweis: Bitte achten Sie darauf, dass die Ladekontakte guten Kontakt hat.

Ruhezustand

Wenn länger als 20 Minuten keine Arbeit ausgeführt wird, wechselt der Saugroboter automatisch in den Ruhezustand.

Hinweis: Der Saugroboter wechselt beim Laden nicht in den Ruhezustand. Er wird automatisch heruntergefahren, wenn er nicht mit Strom versorgt wird.

Verwendung des Staubsammlers/ der Absaugstation

Start-Stopp-Taste Home-Taste

Kurz drücken: Automatische Reinigung starten / Reinigung anhalten 3s gedrückt halten: Spotreinigung starten

Kurz drücken: Rückkehr zum Staubsammeln und Ladung Drücken und 3s halten: Zurück zum Staubsammeln, Aufladen und Fortsetzen

Der Staubsammler ist mit dem Saugroboter gekoppelt (Es wurde standardmäßig gekoppelt).

1. Drücken Sie 5s lange auf den Staubsammler 📞 und ⓝ: Starten Sie den Staubsammel–Pairing–Modus. Die drei Anzeigelampen des Staubsammlers blinken grün.
2. Drücken Sie den Host 5 Sekunden lang: Der Host wechselt in den Pairing-Modus, und das grüne Licht des Hosts blinkt.
3. Legen Sie den Host zum Laden in den Staubsammler, und die Stimme zeigt an, dass das Pairing erfolgreich ist.

Verbindung zum mobilen Client herstellen

① Das Telefon ist mit WLAN verbunden;

③ Fügen Sie der Saugroboter auf der Startseite hinzu, wählen Sie Staubsaugerroboter "M8 PRO";

⑤ Wählen Sie das verbundene WLAN des Telefons und geben Sie das WLAN-Passwort ein;

⑦ Zur App zurück und warten Sie, bis das Netzwerkkonfiguration vollständig ist.

② Scannen Sie den unten stehenden QR-Code oder suchen Sie im Store für mobile Apps nach „ProscenicHome“, um die App herunterzuladen, sich zu registrieren und sich bei dem Konto anzumelden;

GET IT ON ► Google play Available on the App Store

④ Halten Sie die Tasten "💡" und "💡" 5 Sekunden lang \ gedrückt, um die Netzwerkkonfiguration aufzurufen;

⑥ Gehen Sie zur WLAN-Liste des Mobiltelefons und wählen Sie den Geräte-Hotspot "Proscenic-XXXX" aus und verbinden Sie ihn;

Aufladen-Taste Pfeiltaste Start / Pause-Taste Wischmodus Fester-Bereich Reinigung Stummschalttaste Weniger Antrieb Mehr Antrieb Max-Taste Wirkung der Fernbedienung zu erzielen, e im vorderen Bereich des Hauptgeräts zu der Fernbedienung beträgt 3-6 Meter.

Hinweis:
1. Um die bestmögliche Wirkung der Fernbedienung zu erzielen, wird empfohlen, diese im vorderen Bereich des Hauptgeräts zu verwenden.
2. Die effektive Entfernung der Fernbedienung beträgt 3-6 Meter.

Innerhalb des Bereich 3–6 Meter

2-in-1-Staubbehälter mit Wassertank

① Öffnen Sie die Gummiabdeckung des Wassertanks, füllen Sie den Wassertank mit Wasser und befestigen Sie die Gummiabdeckung;

③ Legen Sie den Wischtuch in den Wischtuchhalter und kleben Sie ihn auf den Klettverschluss;

② Installieren Sie den Wassertank gemäß der in der Abbildung gezeigten Richtung im Host und vergewissern Sie sich, dass die Schnalle installiert ist;

④ Drücken Sie die Schnallen auf beiden Seiten des Wischtuchhalters von Hand und schieben Sie sie gemäß der in der Abbildung gezeigten Richtung horizontal in die Unterseite des Hauptgeräts.

* Es wird nicht empfohlen, für die erste Reinigung den Wischtuch zu verwenden * Wenn es einen Toppich in Ihrem Hause gibt, richten Sie in der APP eine Sperrzone ein

Routinewartung

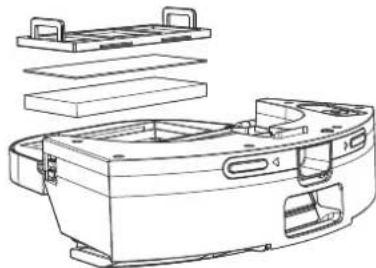

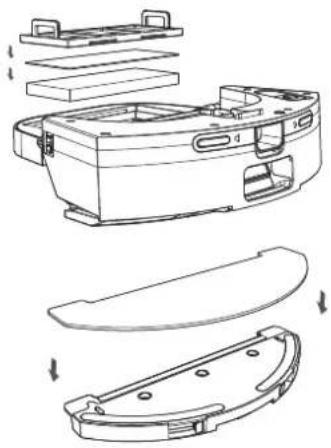

2-in-1-Staubbehälter mit Wassertank (Es wird empfohlen, jede Woche zu reinigen)

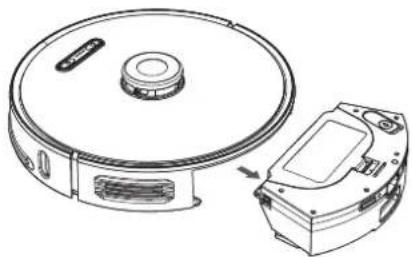

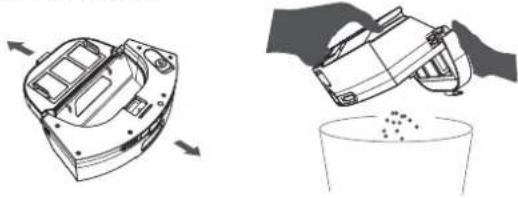

① Drücken Sie den Entriegelungsknopf des Staubbehälters und nehmen Sie den Staubbehälter heraus;

② Öffnen Sie den Staubbehälter und entsorgen Sie den Staub des Staubbehälters;

③ Nehmen Sie den Primärfilter, den Schwamm und den HEPA-Filter heraus, reinigen Sie den Müll auf der Oberfläche mit einer Reinigungsbürste, spülen Sie den Filter und den Staubbehälter mit Wasser ab und trocknen Sie ihn anschließend ab;

④ Entfernen Sie den Wischtuch, spülen Sie ihn mit Wasser ab und trocknen Sie ihn ab:

⑤ Gießen Sie das restliche Wasser in den Wassertank und trocknen Sie den Wassertank;

⑥ Nachdem der Filter, der Staubbehälter, der Wischtuch und der Wassertank trocken sind, setzen Sie ihn zur Verwendung wieder ein.

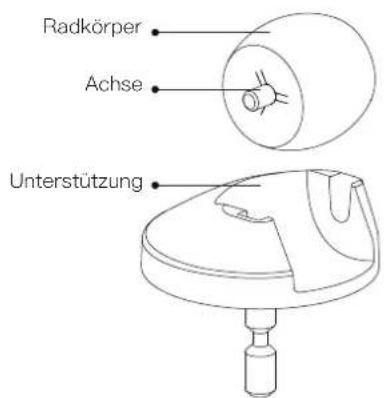

Omnidirektionales Rad (empfohlene monatliche Reinigung)

1. Drehen Sie die Haupteinheit um und ziehen Sie das Omnidirektionalen Rad nach oben heraus;
2. Reinigen Sie die Haare und Schmutz an Rad, Achse und Halterung;
3. Setzen Sie das Omnidirektionalen Rad wieder ein und drücken Sie es fest.

Hinweis: Mit Wasser waschen, trocknen und wieder einsetzen.

Radkörper Achse Unterstützung

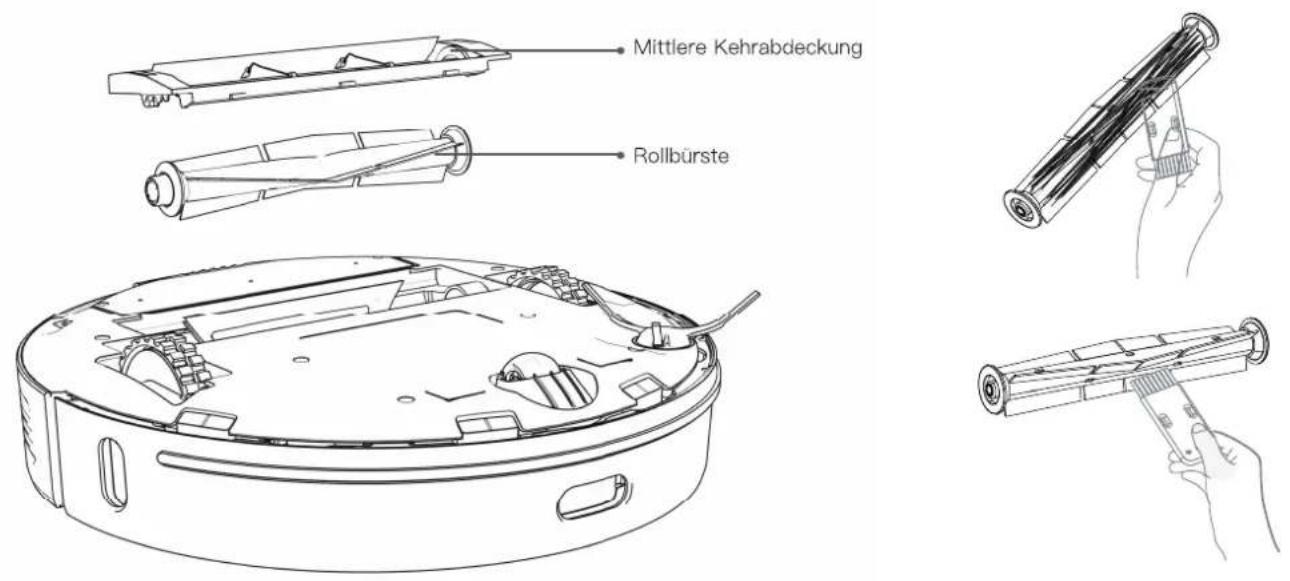

Hauptbürste (wöchentlich empfohlen)

① Drehen Sie die Haupteinheit, drücken Sie die linke und rechte Schnalle und entfernen Sie die mittlere Kehrabdeckung;
② Entfernen Sie die Walzenbürste nach oben und reinigen Sie die verwickelten Haare und den Müll mit einer Reinigungsbürste;
③ Setzen Sie die Walzenbürste wieder ein und setzen Sie die drei Beine der mittleren Kehrabdeckung in den Schlitz ein, drücken Sie sie nach unten und befestigen Sie die Schnalle.

Hinweis: Je nach Anwendung wird empfohlen, die Hauptbürste 6–12 Monate lang auszutauschen, um den Reinigungseffekt zu gewährleisten.

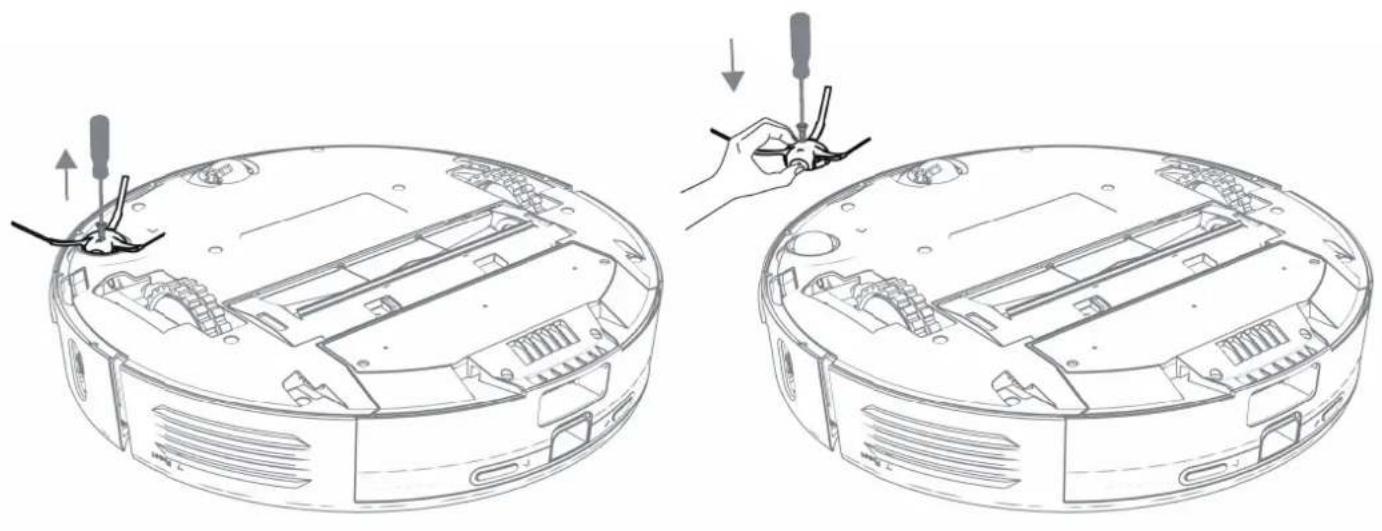

Seitenbürste (wöchentlich empfohlen)

① Lösen Sie mit einem Schraubendreher die 2 Seitenbürstenschrauben und entfernen Sie die 2 Seitenbürsten;
② Ersetzen Sie die Seitenbürste nach dem Reinigen der Wickelhaare und des Abfalls an der Seitenbürste.

Hinweis: Je nach Anwendung wird empfohlen, die Seitenbürste für 3–6 Monate auszutauschen, um den Reinigungseffekt zu gewährleisten.

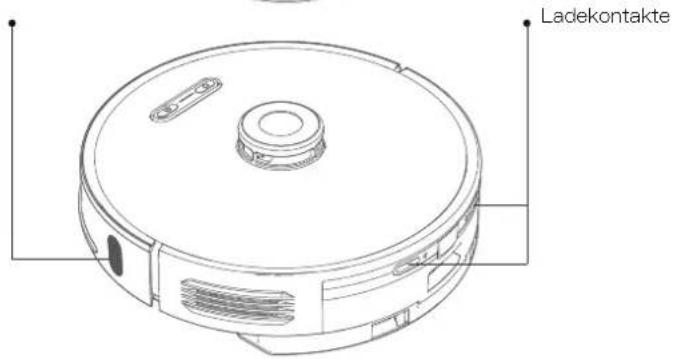

Saugroboter und Sensor (monatlich empfohlen)

Wischen Sie den Sensor an der Haupteinheit mit einem weichen, trockenen Tuch ab, einschließlich:

① 4 Klippensensoren an der Unterseite der Haupteinheit
② Wandsensor auf der rechten Seite des Hosts
③ Infrarot-Zusatzladesensor
④ Das Ladestangenstück auf der Rückseite des Hauptgeräts

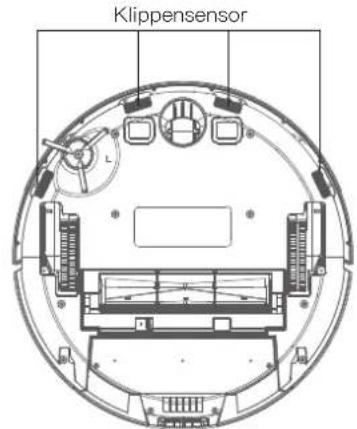

Klippensensor

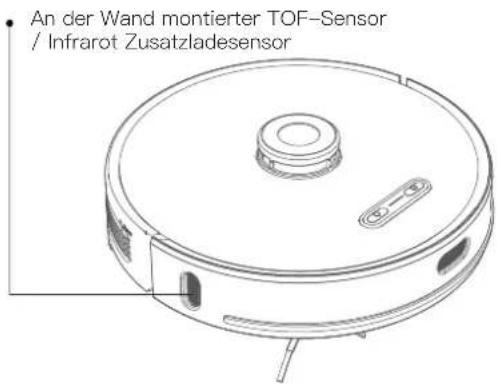

An der Wand montierter TOF-Sensor / Infrarot Zusatzladesensor

Infrarot-Zusatzladesensor

Ladekontakte

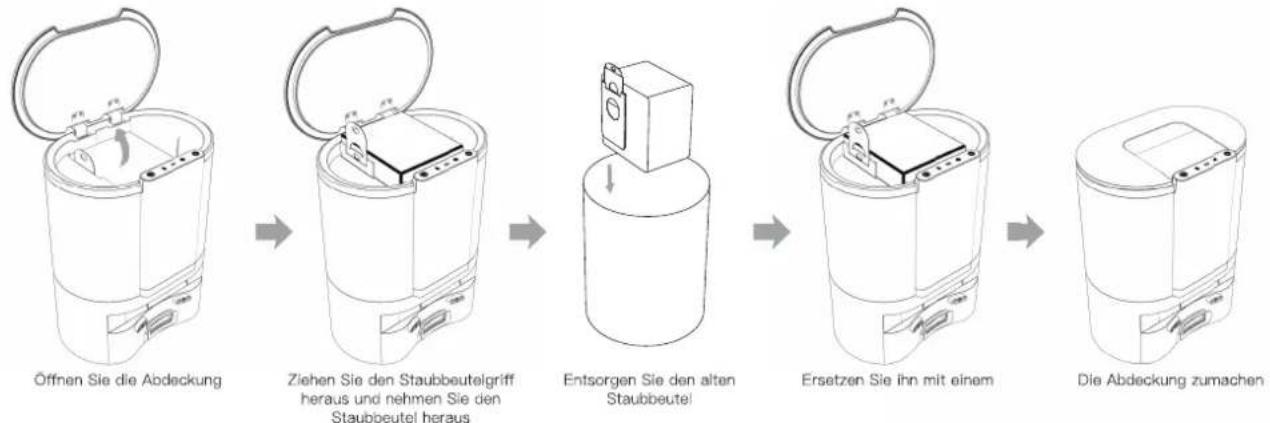

Staubbeutel

Wenn der Staubbeutel voll ist, zeigt das Anzeige-Licht des Staubbeutels des Staubsammlers immer grün und auf. Bitte ersetzen Sie dann die neue Staubbeutell! Es ist zu empfehlen, den Staubbeutel alle 6-8 Wochen zu ersetzen.

* Hinweis: Die Schnalle verschließt den Staub und Schmutz im Staubbeutel für eine gute Abdichtung.

Reinigen des Staubtunnels

①. Die Kontrollleuchte blinkt und der Staubbeutel ist nicht voll. Ziehen Sie den Netzstecker aus der Steckdose, drehen Sie den Staubsammler um, entfernen Sie die Schrauben mit einem Schraubendreher und öffnen Sie die Staubkanalabdeckung wie in der Abbildung gezeigt, um die Fremdkörper zu entfernen.
②. Öffnen Sie den Luftauslass an der Rückseite des Staubsammlers, reinigen Sie den Filterschwamm und setzen Sie ihn wieder ein.

* Nicht gewaltsam zerlegen, bitte mit einem Schraubendreher die Schrauben entfernen. Installieren Sie es nach der Reinigung wieder so wie es ist.

Abdeckung Staubtunnel Schwamm-Filter

Reinigen der Infrarotlinse des Staubsammlers und die Lade- / Staubsammelkontakt

Überprüfen Sie die Infrarotlinse und die Lade-/Staubsammelkontrollleuchte auf Schmutz.Wischen Sie sie mit einem trockenen, sauberen Tuc ab, um sicherzustellen, dass sie sauber und schmutzfrei sind. It is recommended Es wird empfohlen, sie mindestens einmal im Monat zu reinigen.

Reinigung der Luftfilter–Siebhalterung

Überprüfen Sie sie Filtersiebhalterung des Lüfters auf Fussel und Ablagerungen. Falls solche vorhanden sind, benutzen Sie bitte die Reinigungsbürste des Saugers oder ein trockenes, sauberes Tuch um sie zu entfernen. Es wird empfohlen, sie mindestens einmal im Monat zu reinigen.

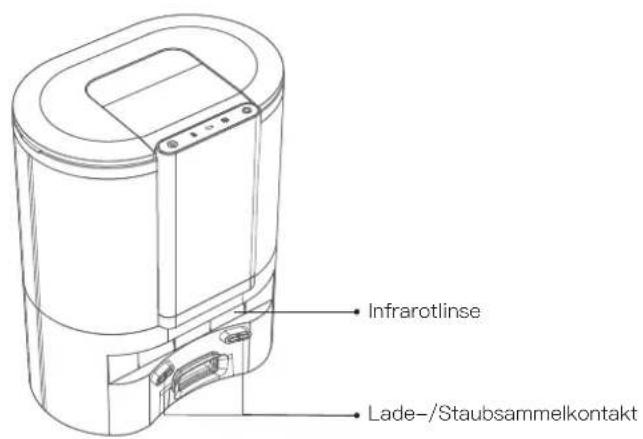

Infrarotlinse Lade-/Staubsammelkontakt

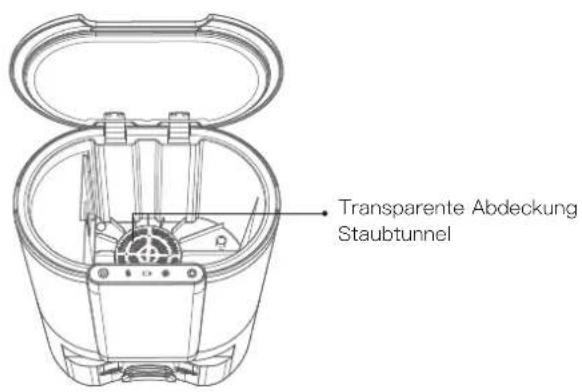

Transparente Abdeckung Staubtunnel

Grundlegende Parameter

Saugroboter Staubsammler/Absaugstation

Name Parameters
Abmessungen 350mm ×	350mmx98mm
Produktgewicht ≈ 3.6kg
Nennspannung 14.4V	==
Nennleistung 50W
Akkukapazität 5200mAh

Name Maße/Bemessungsdaten
Abmessungen 282mmx361	mmx202mm
Nennleistung 1050W
Eingangsleistung 100-240V ~50/60Hz
Ausgangsleistung DC24V	1.2A =

Häufige Probleme

Problem Lösung
Kann nicht saugen	Der Akku ist fast leer. Laden Sie ihn aufDie Umgebungstemperatur ist zu niedrig (unter 0 °C) oder zu hoch (über 50 °C)
Reinigung kann nicht gestartet werden	Der Akku ist fast leer. Laden Sie ihn auf
Kann nicht die Staubsammler/Absaugstation finden	In der Nähe der Staubauffanggerät befinden sich zu viele Hindernisse. Bitte stellen Sie den Staubsammler in einen zugänglichen BereichDer Saugroboter ist zu weit von der Staubauffanggerät entfernt. Bitte versuchen Sie, der Saugroboter in der Nähe der Staubauffanggerät aufzustellen
Anormales Verhalten Neustart nach dem Herunterfahren
Beim Reinigen treten ungewöhnliche Geräusche auf	Hauptbürste, Seitenbürste oder linkes / rechtes Rad können Fremdkörper enthalten, bitte nach dem Abschalten reinigen
Abnahme der Reinigungs- fähigkeit oder Asche	Die Staubbehälter ist voll, bitte reinigen Sie die Staubbehälter Die HEPA-Komponenten wurden blockiert. Bitte reinigenDie Hauptbürste ist von Fremdkörpern umhüllt. Bitte reinigen Sie die Hauptbürste
Es kann keine WLAN-Verbindung hergestellt werden	Schlechtes WLAN-Signal, bitte stellen Sie sicher, dass sich der Host in einem guten WLAN-Signalabdeckungsbereich befindet Die WLAN-Verbindung ist nicht normal. Setzen Sie WLAN zurück und laden Sie die neueste App herunter. Versuchen Sie erneut, eine Verbindung herzustellen
Aufladen und Fortsetzen nicht	Stellen Sie sicher, dass sich der Saugroboter nicht im Modus “Nicht stören” befindet und nicht weiter fortsetztDurch manuelles Aufladen oder Zurücksetzen des Saugroboters in den Staubsammler wird die Reinigung nicht fortgesetzt
Kann nach dem Reinigen oder Verschieben der Position nicht zum Staubsammler zurückkehren	Nach fester Reinigung oder langen Bewegungsabständen erstellt der Saurroboter die Karte erneut. Wenn der Staubsammler weit entfernt ist, kann sie möglicherweise nicht automatisch aufgeladen werden. Setzen Sie den Saugroboter zum Aufladen manuell wieder in den Staubsammler ein
Aufladen nicht möglich	Stellen Sie sicher, dass um den Staubsammler herum genügend Platz vorhanden ist und sich kein Staub oder Hindemis auf der Oberfläche des Staubsammlers befindet
Die Terminreinigung funktioniert	SVergewissern Sie sich, dass das Gerät mit dem Netzwerk verbunden ist. Wenn das Gerät nicht mit dem Netzwerk verbunden ist, können Sie die geplante Reinigungsaufgabe nicht synchronisieren
Der Saugroboter ist immer offline	Stellen Sie sicher, dass das Geräteverteilungsnetzwerk erfolgreich ist und sich immer innerhalb der WLAN-Abdeckung befindet
Das Telefon kann das Gerät nicht koppeln	Stellen Sie sicher, dass sich Staubsammler und der Saugroboter innerhalb der WLAN-Abdeckung befinden und das Signal gut ist. Befolgen Sie die Anweisungen, um das WLAN zurückzusetzen und es dann zu koppeln

Fehlerbehebung

Saugroboter

Fehlermeldung Lösung
Anormal 1. Bitte versichern Sie sich, dass das Laserradar nicht blockiert ist	Überprüfen oder entfernen Sie Fremdkörper im Bereich des Lidars oder bringen Sie das Gerät zum Neustart an einen neuen Ort
Anormal 2. Bitte Klippensensor abwischen und zur neuen Position bringen, um zu starten	Wischen Sie den Hauptstromklippensensor ab und versuchen Sie es erneut (Position des Sensors siehe Handbuch)
Anormal 3. Ein starkes Magnetfeld wird erkannt, an einen neuen Ort verschoben und dann erneut versucht	Bitte bringen Sie den Saugroboter an einen neuen Standort und versuchen Sie es er- neut
Anormal 4. Bitte überprüfen und beseitigen Sie Fremdkörper des Kollisionssensors	Versuchen Sie, den Stößel zu drücken und den Fremdkörper zu entfernen, und starten Sie dann neu
Anormal 5. Die Temperatur des Saugroboter ist nicht normal. Bitte warten Sie, bis die Temperatur wieder normal ist	Die Temperatur des Saugroboter ist zu hoch oder zu niedrig. Bitte warten Sie, bis die Temperatur wieder normal ist, bevor Sie das Gerät verwenden
Anormal 6. Der Ladevorgang ist nicht normal. Bitte reinigen Sie den Ladekon- taktbereich	Bitte überprüfen Sie, ob das Original-Netzteil verwendet wird. Bitte prüfen Sie, ob sich den Staubsammler in der waagerechten Position befindet

Staubsammler/Absaugstation

Dieses Produkt zeigt Ihnen den aktuellen Produktstatus über die Anzeigelampe oben am Gehäuse an:

IKontrollleuchte häufiger Fehler Lösung
Rotes Licht blinkt	Überhitzung des Lüfters / Ausfall des Lüfters / Abdeckung nicht geschlossen	1. Häufiges Sammeln von Staub führt zu einem Überhitzungsschutz des Lüfters oder einem Ausfall des Lüfters. Es wird empfohlen, dass Benutzer versuchen, nach 30 Minuten Staub zu sammeln.2. Reinigen Sie die Rückstände Im Staubsammler und Im Staubsammler am Boden des Roboters.3. Ziehen Sie den Netzstecker aus der Stockdose des Staubsammlers, drehen Sie den Staubsammler um, prüfen Sie, ob die untere Staubkanalabdeckung durch Fremdkörper blockiert Ist, entfernen Sie die Schraube mit einem Schraubendreher und öffnen Sie die Staubkanalabdeckung, um die Fremdkörper zu entfernen.
kost)Rotes Licht blinkt	Der Staubbeutel ist voll / der Staubbeutel ist nicht installiert / der Staubbeutel ist nicht installiert / die Staubabscheiderabdeckung ist offen	1. einen neuen Staubbeutel ersetzen.2. Überprüfen Sie, ob der Staubbeutel fehlt. Wenn er fehlt, installieren Sie den Staubbeutel.3. Überprüfen Sie, ob der Staubbeutel richtig und angebracht Installiert Ist.4. Stellen Sie sicher, dass der Deckel des Staubsammlers vollständig geschlossen und die Dichtung fest ist. Der Saugroboter wurde zum Laden auf den Staubsammler gelegt. Versuchen Sie, den Staub einmal zu sammeln. Die Methode zum manuellen Auslösen der Staubsammlung ist wie folgt:Drücken Sie kurz die Reinigungs- / Umschalttaste des Saugroboters, warten Sie, bis der Host den Staubsammler verlassen hat, drücken Sie eine beliebige Taste auf dem Host, um eine Pause einzulegen, und drücken Sie dann 📄3 Sekunden lang. Der Host kehrt zum Staubsammler zurück, um die Staubsammlung zu starten, und der Host wird nach Abschluss der Staubsammlung automatisch wieder aufgeladen.
lensl [natal]Blinkt	Pairing fehlgeschlagen / nicht gepaart	1. Drücken Sie 5s lange auf den Staubsammler 📋 und 📊: Schalten Sie den Staubsammler-Pairing-Modus ein. Die drei Anzeigelampen des Staubsammlers blinken grün.2. Drücken Sie den Host ⚙ 5 Sekunden lang: Der Host wechselt in den Pairing-Modus, und das grüne Licht des Hosts blinkt.3. Legen Sie den Host zum Aufladen in den Staubsammler, und die Stimme zeigt an, dass das Pairing erfolgreich ist.
