Windsor - Ventilatore JAP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piedistallo
Marca	JAP
Modello	Windsor (Bionic Blast Breeze)
Codice prodotto	TF-W
Alimentazione	220–240 V, 50 Hz
Potenza nominale	50 W
Numero di velocità	3 (lenta, media, veloce)
Oscillazione	Sì (pulsante a tirante)
Tipo di comando	Pulsanti (0, 1, 2, 3)
Montaggio richiesto	Sì, prima del primo utilizzo
Componenti forniti	Griglia anteriore, griglia posteriore, elica, motore, piede, anello di sicurezza, viti, dado e bullone
Pulizia	Panno morbido e umido, poi asciugare. Non immergere.
Istruzioni di sicurezza	Leggere attentamente prima dell'uso. Non inserire oggetti, superficie stabile, scollegare prima della pulizia.
Garanzia	2 anni (parti e manodopera)
Assistenza post-vendita	JAP Products : [phone]
Produzione	Prodotto in Cina, progettato nei Paesi Bassi

Domande frequenti - Windsor JAP

Come assemblare il ventilatore Windsor JAP?

Per assemblare il ventilatore, iniziate facendo passare il cavo di alimentazione attraverso il piede. Quindi, innestate il motore sul piede e avvitate le tre viti. Fissate la griglia posteriore con l'anello di sicurezza, posizionate l'elica e avvitatela. Infine, assemblate le due griglie anteriore e posteriore e chiudete i fermi. Consultate i passaggi dettagliati nel manuale d'uso.

Come pulire il ventilatore Windsor?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e umido per pulire le superfici, quindi asciugare con un panno asciutto. Non versare mai liquidi sul ventilatore e non immergerlo in acqua.

Cosa fare se il ventilatore non funziona?

Prima controllate che l'apparecchio sia correttamente collegato a una presa a muro funzionante. Assicuratevi che il pulsante della velocità sia premuto (uno solo alla volta). Se il problema persiste, scollegate l'apparecchio e contattate il servizio di assistenza JAP al [phone].

Posso usare il ventilatore senza il suo basamento?

No, non utilizzare mai il ventilatore senza il suo basamento o in posizione orizzontale. Il basamento garantisce stabilità e sicurezza dell'apparecchio. Posizionare sempre il ventilatore su una superficie stabile prima di utilizzarlo.

Come regolare la velocità del ventilatore?

Premere il pulsante [1] per la velocità lenta, [2] per la velocità media, e [3] per la velocità veloce. Premere un solo pulsante alla volta per evitare di danneggiare il quadro comandi.

Come attivare l'oscillazione del ventilatore?

Premere il pulsante di oscillazione (simbolo) per attivare il movimento da sinistra a destra. Per fermare l'oscillazione, tirare il pulsante a tirante situato sul motore.

Qual è la potenza elettrica del ventilatore Windsor?

La potenza nominale del ventilatore è di 50 watt. Funziona con un'alimentazione di 220-240 V, 50 Hz.

Qual è la tensione di alimentazione richiesta?

Il ventilatore richiede una tensione di 220-240 volt in corrente alternata, a una frequenza di 50 hertz. Collegarlo solo a una presa a muro standard.

Posso riparare da solo il ventilatore?

Non tentare mai di riparare l'apparecchio da soli. Qualsiasi apertura o modifica non autorizzata annulla la garanzia. Contattare JAP Products per qualsiasi riparazione.

Cosa fare in caso di guasto in garanzia?

La garanzia è di 2 anni dalla data di acquisto. Conservare la prova d'acquisto. Contattare il servizio di assistenza al [phone] per ricevere le istruzioni. La garanzia non copre i danni dovuti a uso improprio, immersione o riparazione non autorizzata.

MANUALE UTENTE Windsor JAP

Manuale di istruzioni

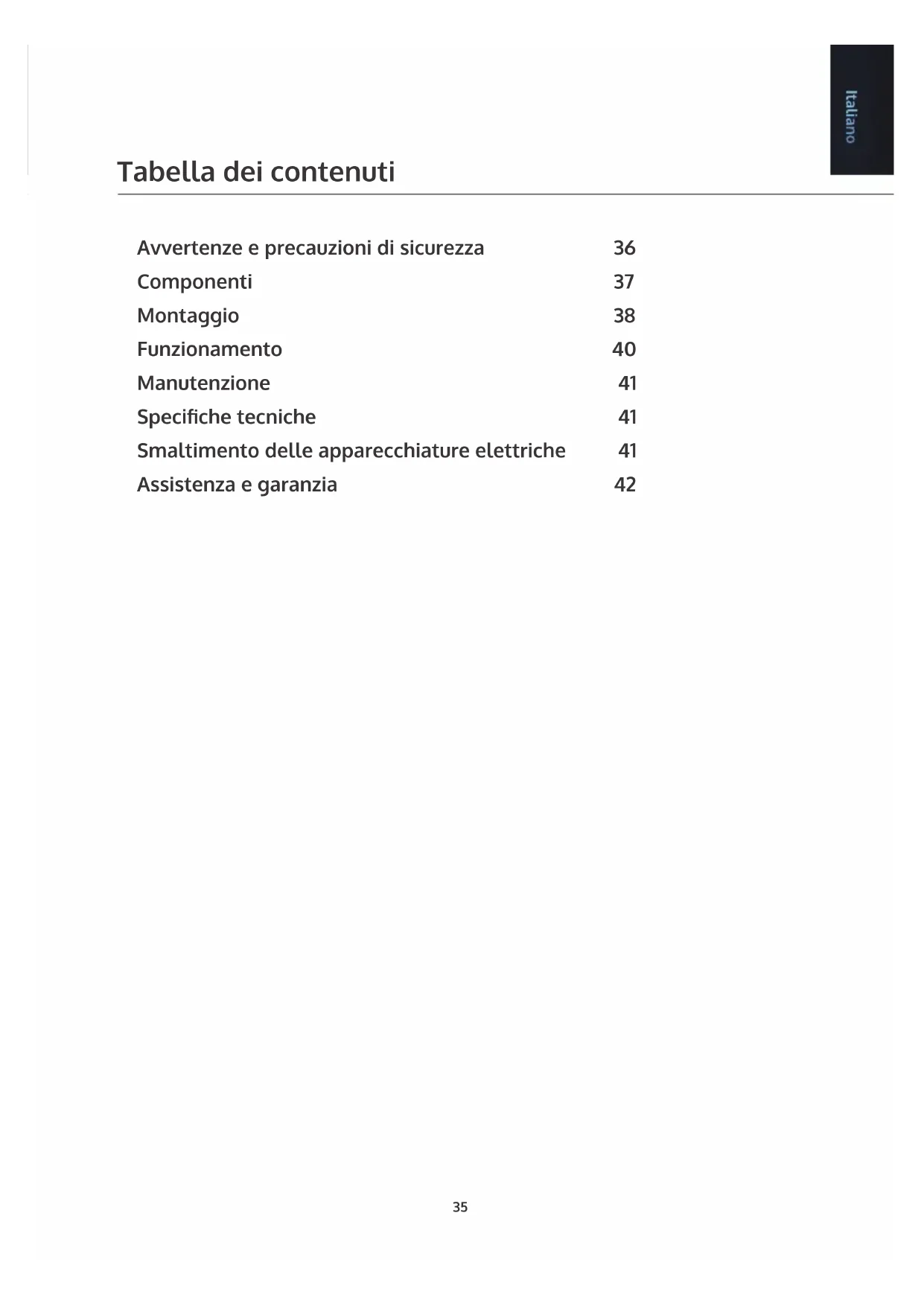

Tabella dei contenuti

Avvertenze e precauzioni di sicurezza 36

Componenti 37

Montaggio 38

Funzionamento 40

Manutenzione 41

Specifiche tecniche 41

Smaltimento delle apparecchiature elettriche 41

Assistenza e garanzia 42

Leggere attentamente le istruzioni prima di utilizzare l'apparecchio.

Conservare questo manuale di istruzioni per riferimenti futuri.

- Questo apparecchio è stato progettato per essere collegato a una presa a muro standard.

- Questo apparecchio è stato progettato esclusivamente per uso domestico

- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

- Tirare la spina, non il cavo, per scollegarlo dalla presa a muro.

• Non lasciare l'apparecchio incustodito durante l'utilizzo.

- Non utilizzare il dispositivo se è caduto o se sono presenti segni di danneggiamento.

• Non tentare di riparare da soli nessuna parte del prodotto.

- Utilizzare il dispositivo esclusivamente con gli accessori forniti.

• Assicurarsi di avere le mani asciutte prima di maneggiare la spina o accendere l'apparecchio.

- Non posizionare l'apparecchio vicino a fonti di calore o sostanze infiammabili.

• Non posizionare l'apparecchio vicino a fonti umide o sotto la pioggia.

- Non inserire mai le dita o altri oggetti attraverso l'uscita dell'aria mentre l'apparecchio è in funzione.

- Posizionare l'apparecchio su una superficie stabile prima dell'utilizzo.

- Non aprire né rimuovere alcun vano durante l'uso.

- Tenere capelli, indumenti larghi, dita e altre parti del corpo lontani dalle aperture e da altre parti in movimento.

- Conservare l'apparecchio e il relativo manuale in un luogo sicuro e asciutto quando non utilizzato.

• Non utilizzare mai questo dispositivo senza il suo supporto o in posizione orizzontale.

1. Elica
2. Copricapo dell'elica
3. Anello di sicurezza
4. Copertura di sicurezza (sinistra, destra)
5. Motore con pannello di controllo
6. Piedistallo
7. Dado e bullone
8. Viti (3x)

Copertura di sicurezza (sinistra, destra) Motore con pannello di controllo Piedistallo Dado e bullone Viti (3x) 1 2 3 4 BIONIC BREEZE WINDSOR 5 6 7 8

Fig. 1

Leggere attentamente le avvertenze e le precauzioni di sicurezza.

Controllare il prodotto per eventuali danni visibili. Se presenti, contatta japproducts il prima possibile.

Montaggio

Prima di utilizzare questo apparecchio, montarlo seguendo passo passo le istruzioni riportate di seguito.

1. Per prima cosa, mettere il cavo attraverso il piedistallo. Quindi spingere con cautela il motore con il pannello di controllo attraverso la base finché non scatta in posizione. (Fig 2.A)

2. Avvitare la base al motore con pannello di controllo con le tre viti in dotazione. (Fig 2.B)

3. Posizionare il coperchio di sicurezza (a destra) contro la parte superiore del motore. Assicurarsi che i pezzi di montaggio passino attraverso i fori appropriati. (Fig 2.C)

4. Attaccare l'anello di sicurezza alla parte superiore del motore (in senso orario per fissarlo, in senso antiorario per allentarlo). Assicurarsi che il coperchio di sicurezza (a destra) sia adeguatamente fissato. (Fig 2.C)

5. Posizionare l'elica sulla parte superiore. Verificare che le cavità sul retro dell'elica si adattino perfettamente ai pezzi di montaggio.

6. Fissare la testata dell'elica alla filettatura della vite e serrarla (in senso antiorario per fissare, in senso orario per allentare.) (Fig 2.D)

7. Allegare la copertura di sicurezza (sinistra) alla copertura di sicurezza (destra). Notare che entrambe le coperture di sicurezza hanno un'apertura per fissare il dado e il bullone. Assicurati che entrambe le aperture si sovrappongano. (Fig 2.E)

8. Chiudere tutte le clip di montaggio che fissano insieme le due coperture di sicurezza. (Fig 2.F)

fig. 2A

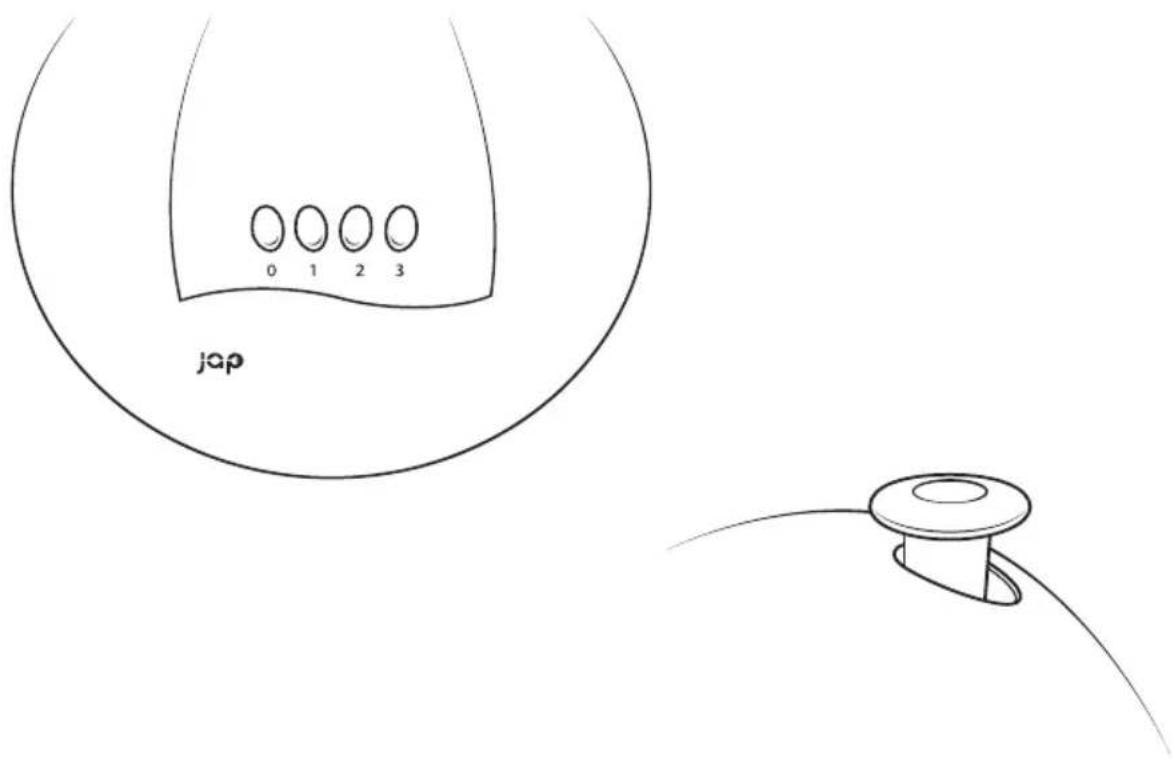

1. Inserire la spina in una presa a muro adeguata.

2. Selezionare un livello di ventola premendo l'interruttore corrispondente.
   a) Premere [1] per utilizzare il livello di ventola più silenzioso.
   b) Premere [2] per utilizzare il livello di ventola medio.
   c) Premere [3] per utilizzare il livello di ventola più forte.

3. Spingere per attivare la funzione di oscillazione.

a) Spingere per disattivare la funzione di oscillazione.

1. Spegnere la ventola premendo [0].

ATTENZIONE:

Premere un solo pulsante di controllo della velocità alla volta. Se vengono premuti due o più pulsanti alla volta, si possono verificare danni permanenti all'interruttore della custodia.

0 1 2 3 jap

• Scollegare sempre la ventola dall'alimentazione prima di pulirla.
• Utilizzare un panno morbido e inumidito per pulire la ventola. Successivamente asciugare con un panno in microfibra.
• Non versare mai alcun liquido né immergere il ventilatore in acqua o altri liquidi.

Specifiche tecniche

Modello: Bionic Blast Breeze Windsor

Riferimento prodotto: TF-W

Alimentazione: 220–240V, 50Hz.

Potenza nominale: 50W.

Made in China, disegnato nei Paesi Bassi.

Smaltimento delle apparecchiature elettriche

La direttiva europea 2012/19/UE sui rifiuti delle apparecchiature elettriche ed elettroniche (RAEE), specifica che i vecchi elettrodomestici non devono essere smaltiti insieme ai normali rifiuti urbani indifferenziati. Gli apparecchi devono essere raccolti separatamente, al fine di ottimizzare il recupero e il riciclaggio dei materiali in essi contenuti e ridurre l'impatto sulla salute umana e sull'ambiente. Il simbolo del "bidone della spazzatura" barrato sul prodotto ricorda l'obbligo di smaltire correttamente l'apparecchio. I consumatori devono contattare le autorità locali o il rivenditore per ricevere informazioni sul corretto smaltimento dei vecchi apparecchi e/o delle loro batterie.

Assistenza e garanzia

Questo prodotto è in garanzia per 2 anni dalla data di acquisto. È richiesta la prova di acquisto. Il prodotto deve essere in perfette condizioni fisiche e deve aver seguito le linee guida fornite.

La garanzia non coprirà le situazioni seguenti:

• Il prodotto è stato utilizzato per scopi diversi da quelli a esso destinati, maltrattato, percosso, esposto all'umidità, immerso in sostanze liquide o corrosive, nonché qualsiasi altro difetto imputabile al cliente.
• Il prodotto è stato smontato, modificato o riparato da persone non autorizzate da japproducts.
• Difetti derivanti dalla normale usura delle sue parti, dovuta all'utilizzo.
• Il servizio di garanzia copre tutti i difetti di fabbricazione del tuo apparecchio per 2 anni, in base alla legislazione vigente, ad eccezione delle parti consumabili. In caso di uso improprio, la garanzia non verrà applicata.

Se riscontri un problema con il tuo prodotto o hai dei dubbi, non esitare a contattare japproducts al numero [phone].
